GEBRUIKSAANWIJZING TN-200 - TN200 TEAC

• Stel dit apparaat niet bloot aan regen of spatten.
• Plaats geen met vloeistof gevulde voorwerpen zoals vazen op het apparaat.
• Plaats het apparaat niet in een afgesloten ruimte zoals een kast o.i.d.
• Ook uitgeschakeld neemt het apparaat een geringe stroom op wanneer de POWER of STANDBY/ON schakelaar niet op ON staat.
• Plaats het apparaat dicht genoeg bij een stopcontact om snel de stekker uit te kunnen trekken in geval van nood.
• De stekker fungeert als hoofdschakelaar en dient altijd bereikbaar te zijn.
• Wees altijd voorzichtig met het afspeelniveau bij oortelefoons of hoofdtelefoons in combinatie met dit product. Excessieve geluidsdruk (volume) van oortelefoons of hoofdtelefoon kan leiden tot gehoorverlies.

CONFORMITEITSVERKLARING

Wij, TEAC AUDIO EUROPE, Liegnitzer Straße 6, 82194 Gröbenzell, Duitsland verklaren voor eigen verantwoording dat het

TEAC product dat wordt beschreven in deze handleiding voldoet aan de betreffende technische normen.

LET OP

Wijzigingen of modificaties aan deze apparatuur die niet uitdrukkelijk door TEAC zijn goedgekeurd, laten de gebruikersgarantie vervallen.

Voor Europese gebruikers

Verwerking van elektrische en elektronische apparatuur

(a) Alle elektrische en elektronische apparatuur dient te worden gescheiden van het normale huisvuil en te worden ingeleverd bij door de overheid daartoe aangewezen locaties.
(b) Door elektrische en elektronische apparatuur op de juiste manier af te voeren, draagt u bij aan het juiste gebruik van grondstoffen en voorkomt u een negatief effect op ons milieu en de volksgezondheid.
(c) Onjuiste verwerking van gebruikte elektrische en elektronische apparatuur kan het milieu en de volksgezondheid ernstig schaden door de aanwezigheid van gevaarlijke stoffen in de apparatuur.
(d) Het symbool van Gebruikte Elektrische en Elektronische Apparatuur (WEEE), dat een kliko met wieltjes voorstelt met een kruis er doorheen, geeft aan dat het apparaat niet met het huisvuil mag worden afgevoerd, maar op de daarvoor aangewezen plaats dient te worden ingeleverd.
(e) Inlever- en verzamelplaatsen zijn voor eindgebruikers beschikbaar gesteld. Nadere informatie over het afvoeren van gebruikte elektrische en elektronische apparatuur kan uw gemeente u geven en ook de leverancier waar u de apparatuur heeft aangeschaft.

Verwerking van lege batterijen en/of accu's

(a) Alle lege batterijen en/of accu's dienen te worden gescheiden van het normale huisvuil en te worden ingeleverd bij door de overheid daartoe aangewezen locaties.
(b) Door lege batterijen en/of accu's op de juiste manier af te voeren, draagt u bij aan het juiste gebruik van grondstoffen en voorkomt u een negatief effect op ons milieu en de volksgezondheid.
(c) Onjuiste verwerking van gebruikte batterijen en/of accu's kan het milieu en de volksgezondheid ernstig schaden door de aanwezigheid van gevaarlijke stoffen in de apparatuur.
(d) Het symbool van Gebruikte Elektrische en Elektronische Apparatuur (WEEE), dat een kliko met wieltjes voor-

stelt met een kruis er doorheen, geeft aan dat batterijen en/of accu's niet met het huisvuil mogen worden afgevoerd, maar op de daarvoor aangewezen plaats dienen te worden ingeleverd.

Wanneer een batterij of accu meer dan de gespecificeerde hoeveelheid lood (Pb), kwik (Hg) en/of cadmium (Cd) als aangegeven in de Richtlijn Batterijen (2006/66/EC) dan worden deze symbolen voor chemische elementen aangegeven onder het WEEE symbool.

(e) Inlever- en verzamelplaatsen zijn voor eindgebruikers beschikbaar gesteld. Nadere informatie over het afvoeren van gebruikte batterijen en/of accu's kan uw gemeente u geven en ook de leverancier waar u de apparatuur heeft aangeschaft.

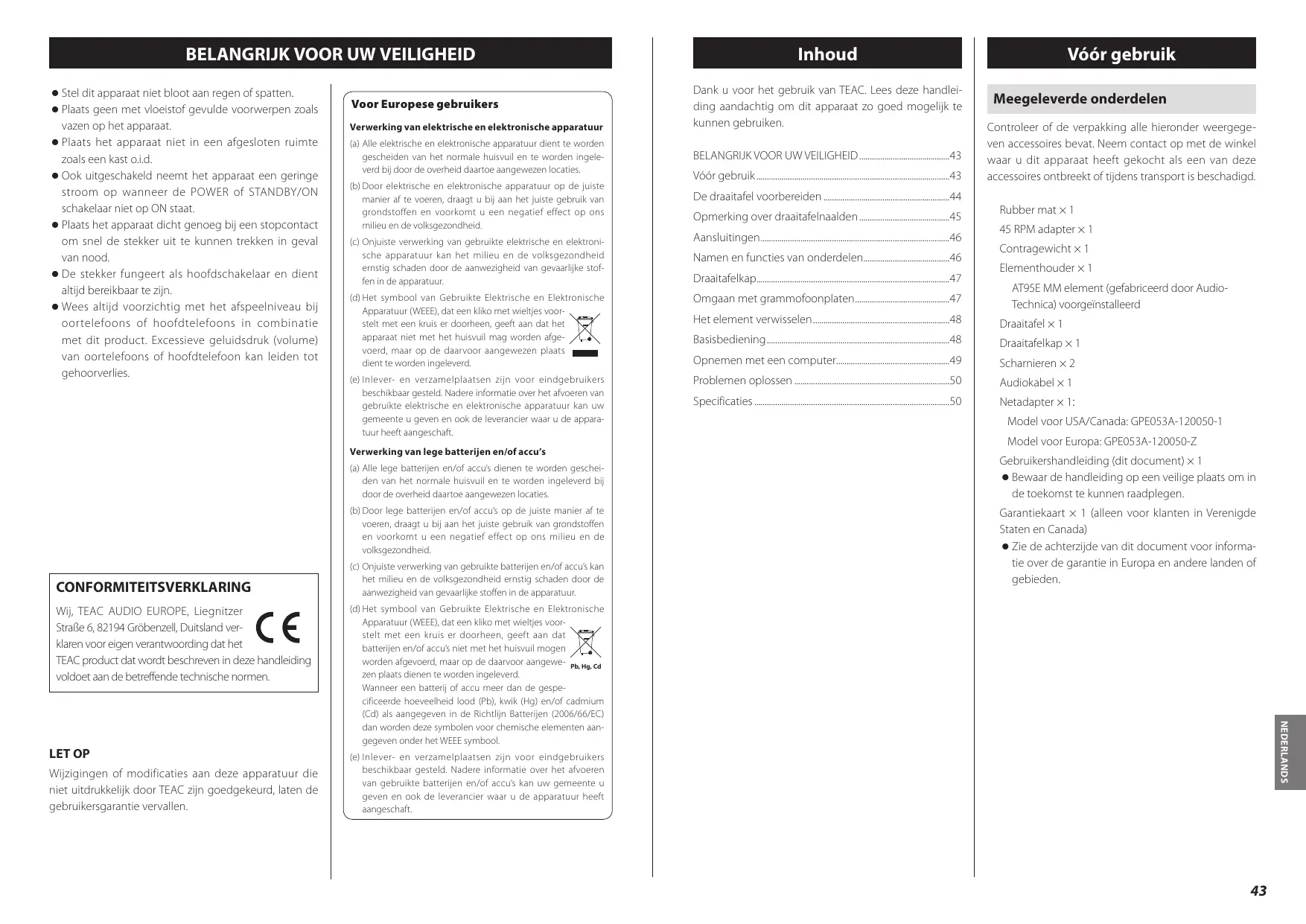

Inhoud

Dank u voor het gebruik van TEAC. Lees deze handleiding aandachtig om dit apparaat zo goed mogelijk te kunnen gebruiken.

BELANGRIJK VOOR UW VEILIGHEID 43

Vóór gebruik....43

De draaitafel voorbereiden 44

Opmerking over draaitafelnaalden 45

Aansluitingen....46

Namen en functies van onderdelen....46

Draaitafelkap....47

Omgaan met grammofoonplaten....47

Het element verwisselen....48

Basisbediening....48

Opnemen met een computer....49

Problemen oplossen 50

Specificaties 50

Vóór gebruik

Meegeleverde onderdelen

Controleer of de verpakking alle hieronder weergegeven accessoires bevat. Neem contact op met de winkel waar u dit apparaat heeft gekocht als een van deze accessoires ontbreekt of tijdens transport is beschadigd.

Rubber mat × 1

45 RPM adapter × 1

Contragewicht × 1

Elementhouder × 1

AT95E MM element (gefabriceerd door Audio-Technica) voorgeïnstalleerd

Draaitafel × 1

Draaitafelkap × 1

Scharnieren × 2

Audiokabel × 1

Netadapter × 1:

Model voor USA/Canada: GPE053A-120050-1

Model voor Europa: GPE053A-120050-Z

Gebruikershandleiding (dit document) × 1

- Bewaar de handleiding op een veilige plaats om in de toekomst te kunnen raadplegen.

Garantiekaart × 1 (alleen voor klanten in Verenigde Staten en Canada)

- Zie de achterzijde van dit document voor informatie over de garantie in Europa en andere landen of gebieden.

Vóór gebruik (vervolg)

Voorzorgsmaatregelen vóór gebruik

• Plaats geen objecten op de draaitafelkap. Objecten op de kap kunnen storing veroorzaken als gevolg van trillingen of ze kunnen van de kap vallen, vooral tijdens afspelen.
• Plaats het apparaat niet in direct zonlicht of dicht bij een hittebron of in andere vergelijkbare situaties. Plaats het apparaat niet bovenop een versterker of andere apparatuur die meer warmte produceert dan het bedrijfstemperatuurbereik van dit apparaat. Hierdoor kan verkleuring, vervorming of kunnen defecten ontstaan.
• Omdat het apparaat tijdens gebruik warm kan worden moet u er voldoende ruimte omheen vrij laten voor ventilatie. Laat bij het installeren van dit apparaat enige ruimte (minstens 20 cm) tussen het apparaat en de wand en andere apparatuur om voldoende warmteafvoer mogelijk te maken.
  Laat bij plaatsing in een rek minstens 35 cm ruimte open aan de bovenkant en 10 cm aan de achterkant. Als er niet voldoende ruimte is kan zich hitte ontwikkelen, die zelfs kan resulteren in brand.
• VERPLAATS HET APPARAAT NIET TIJDENS AFSPELEN. Tijdens afspelen draait de plaat. Het apparaat tijdens afspelen niet optillen of verplaatsen. Hierdoor kan de grammofoonplaat, de naald, het element of het apparaat beschadigen.
• Verwijder altijd de plaat alvorens het apparaat te verplaatsen. Als het apparaat wordt verplaatst met een grammofoonplaat op de draaitafel kan de grammofoonplaat, de naald of het element worden beschadigd of kan er een defect optreden.
• Het voltage waarmee het apparaat wordt gevoed moet overeenkomen met het voltage dat op het achterpaneel wordt vermeld. Neem bij twijfel contact op met een elektricien.

Onderhoud

Als het oppervlak van het apparaat vuil wordt, veeg dit dan schoon met een zachte doek, of gebruik verdunde milde zachte zeep. Laat het oppervlak van het apparaat volledig opdrogen alvorens het te gebruiken.

- Gebruik geen chemische reinigingsdoekjes, oplosmiddel of soortgelijke substanties, omdat deze het oppervlak van het apparaat kunnen beschadigen.

LET OP

Trek voor uw veiligheid vóór het schoonmaken de stekker uit het stopcontact.

Gebruik van de TEAC Global site

U kunt updates voor dit apparaat downloaden vanaf de TEAC Global site:

http://teac-global.com/

1) Open de TEAC Global site.
2) In het gedeelte TEAC Downloads klikt u op de gewenste taal om de websitepagina Downloads voor de betreffende taal te openen.

OPMERKING

Als de gewenste taal niet verschijnt, klikt u op "Other Languages".

3) Klik op het gedeelte "Search by Model Name" om de pagina Downloads van het product te openen. (Gebruikers in Europa moeten op de productnaam in de sectie "Products" klikken.)
4) Selecteer en download de update die u nodig heeft.

Zet het apparaat op standby tijdens de installatie (E op pagina 46).

1 Plaats het op een vlakke ondergrond.

Omdat de hoogte van de voeten van het apparaat niet kan worden aangepast moet het op een vlakke ondergrond worden geplaatst.

2 Installeer de draaitafel.

Hou de draaitafel boven de middenas en installeer deze.

Middenas Draaitafel

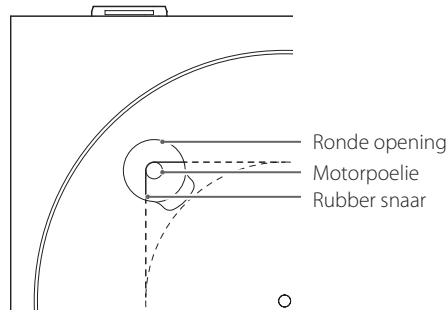

3 Sla de snaar om de motorpoelie.

Trek met uw vinger de rubber snaar die zich rond de subschotel bevindt door de ronde opening en lus deze om de motorpoelie.

• Zorg dat het rubber niet wordt gedraaid.
• Draai de draaitafel verschillende keren rond om te zorgen dat de snaar goed zit.

Ronde opening Motorpoelie Rubber snaar

De draaitafel voorbereiden

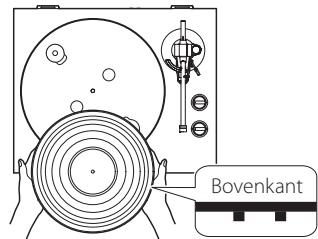

4 Plaats de rubber mat.

Plaats voor gebruik de meegeleverde rubber beschermmat op de draaitafel.

Bovenkant

- De rubberen mat heeft een boven- en onderkant. Zoals in de illustratie te zien is, moet de zijde met de geribbelde concentrische cirkels omlaag worden geplaatst.

5 Installeer het contragewicht.

Draai het contragewicht met de klok mee op het uiteinde van de draaitafelarm om het vast te maken.

6 Installeer de elementhouder.

Installeer de elementhouder aan het uiteinde van de draaitafelarm en draai de moer aan om de elementhouder vast te maken.

Moer Elementhouder

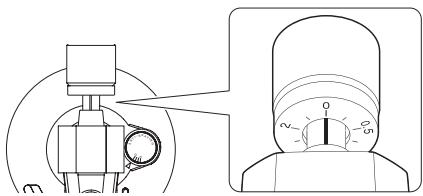

De draaitafelarm balanceren en de naalddruk aanpassen

Contrageword Ring voor aan Middelijn Anti-skating Armlift

1 Zet de anti-skatingdraaiknop op nul.
2 Beweeg de armbeugel voorzichtig naar rechts om de draaitafelarm vrij te maken.

Armbeugel

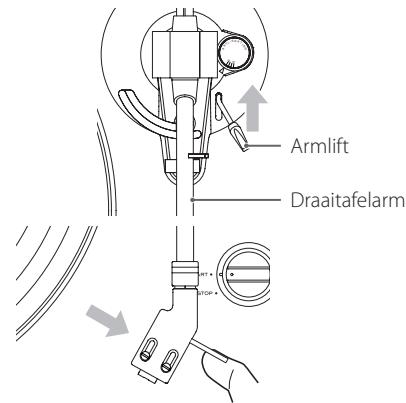

3 Breng de armlift omhoog en verplaats de draaitafelarm enigszins naar links.
4 Breng de armlift omlaag.

5 Draai aan het contragewicht en stel dit zo in dat de draaitafelarm horizontaal is.

• Verwijder eerst de naaldbescherming van het element alvorens de instelling te maken.
• Laat de naald van het element geen contact maken met het apparaat.

6 Breng de draaitafelarm terug in de oorspronkelijke positie en beweeg de draaitafelarmklem naar links om de arm te vergrendelen.

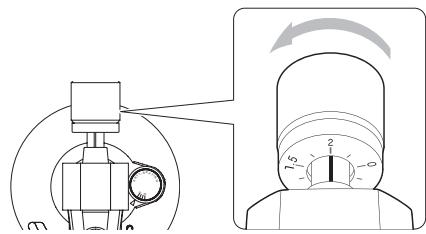

7 Draai aan de ring om de naalddruk aan te passen zodat de middellijn gelijk ligt met 0 op de schaal.

• Zorg dat het contragewicht niet draait.

8 Draai het contragewicht zo dat de ring voor aanpassing van de naalddruk overeenkomt met de naalddruk die voor het element wordt gespecificeerd.

- De naalddruk van het meegeleverde element is 2,0 g. Draai dus tot 2 op de schaal van het contragewicht bij gebruik van het meegeleverde element.

9 Pas de anti-skatingdraaiknop aan.

Start met deze knop op 2 en pas dit tijdens het afspelen van een grammofoonplaat (pagina 48) aan tot de positie waar de geluidsvolumes links en rechts in balans zijn.

Opmerking over draaitafelnaalden

• Grammofoonnaalden zijn precisieonderdelen die voorzichtig moeten worden behandeld, om verbui-gen of beschadiging van de punt te voorkomen. Als een naald verbogen of beschadigd raakt, kan deze wellicht de geluidsgroeven niet meer nauwkeu-rig volgen en kunnen grammofoonplaten worden beschadigd of kunnen er andere defecten optreden.
• Gebruik als een naald vuil wordt naaldreiniger of een vergelijkbaar product om de naald te reinigen.
• Wrijf nooit met een hard voorwerp langs de naald. Veeg de naald niet af met verdunner of andere chemicaliën. Hierdoor kan de naald beschadigen.

De naald vervangen

Het meegeleverde element is een Audio-Technica AT95E. Koop een vervangende naald voor het AT95E-element bijvoorbeeld bij de leverancier waar u dit apparaat heeft gekocht.

Volg voor vervanging de instructies in de handleiding van de vervangende naald.

LET OP

• Schakel het apparaat op standby alvorens de naald te vervangen, omdat er zich hierbij luide geluiden kunnen voordoen.
• Zorg dat u uw hand niet bezeert of het apparaat beschadigt.
• Pas op dat kinderen niet per ongeluk naalden inslikken.

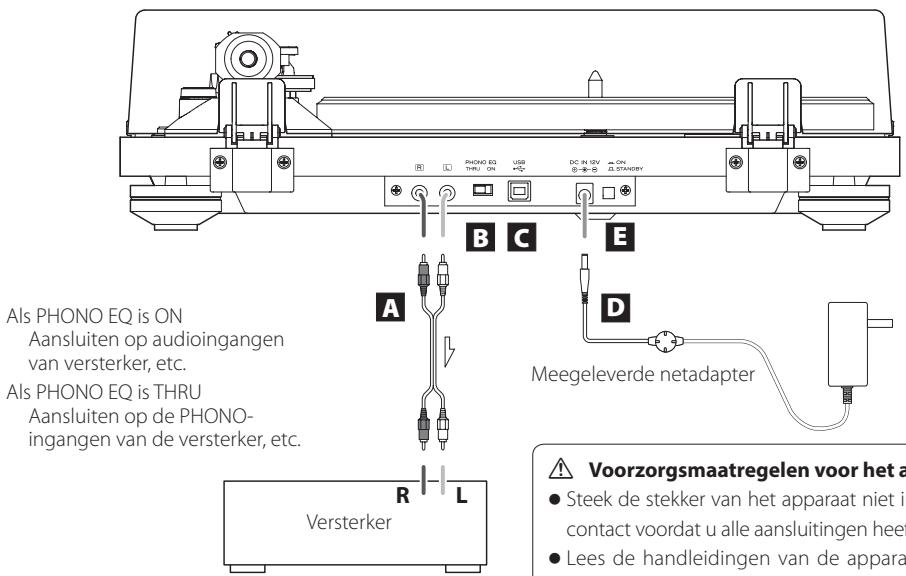

Aansluitingen

Als PHONO EQ is ON Aansluiten op audioingangen van versterker, etc. Als PHONO EQ is THRU Aansluiten op de PHONO- ingangen van de versterker, etc. Versterker R L B C E D Meegeleverde netadapter Voorzorgsmaatregelen voor het a Steek de stekker van het apparaat niet in contact voordat u alle aansluitingen heef Lees de handleidingen van de appara

Als PHONO EQ is ON

Aansluiten op audioingangen van versterker, etc.

Aansluiten op de PHONO-ingangen van de versterker, etc.

⚠️ Voorzorgsmaatregelen voor het aansluiten

• Steek de stekker van het apparaat niet in het stopcontact voordat u alle aansluitingen heeft voltooid.
• Lees de handleidingen van de apparatuur waarmee u aansluitingen tot stand brengt zorgvuldig en volg de instructies op bij het realiseren van de aansluitingen.

A Analoge audio-uitgangen (L/R)

Deze verzenden analoge audiosignalen.

De instelling van de schakelaar PHONO EQ wijzigt het type uitgangssignaal.

Gebruik de meegeleverde audiokabel (of een in de handel verkrijgbare audiokabel) om andere appara- tuur op de uitgangen van dit apparaat aan te sluiten.

Wit (L)

Rood (R)

B Schakelaar PHONO EQ (audio-uitgang instelling)

ON

Signalen die zijn versterkt door de ingebouwde toonregelingsversterker worden weergegeven via de analoge audio-uitgangen (L/R).

THRU

Het signaal van het MM-element wordt direct via de analoge audio-uitgangen (L/R) weergegeven. Gebruik dit bij aansluiting op apparatuur met PHONO-ingangen.

- Bij aflevering vanaf de fabriek is dit ingesteld op ON.

LET OP

Indien ingeschakeld en aangesloten op de PHONO-ingangen van bijvoorbeeld een versterker kan de weergave via luidsprekers en hoofdtelefoons zeer luid zijn, wat de apparatuur of uw gehoor kan beschadigen.

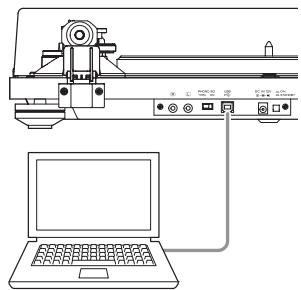

USB-poort (USB B-type)

Aansluiten op de USB-poort van een computer om het audiosignaal van dit apparaat om te zetten naar digitaal signaal en te verzenden naar de computer (pagina 49).

D DC-ingang

Voltooi eerst alle andere aansluitingen en sluit dan de meegeleverde netadapter op deze ingang aan. Controleer of de stekker van de netadapter in het stopcontact is gestoken.

• Trek de stekker uit het stopcontact als u het apparaat voor langere tijd niet gaat gebruiken.
• Gebruik geen andere netadapter dan de meegeleverde.

Zorg dat het netsnoer wordt aangesloten op een stopcontact dat het juiste voltage levert. Aansluiten op een stopcontact dat het verkeerde voltage levert kan brand of elektrische schokken veroorzaken.

Houd de stekker vast als het snoer in het stopcontact wordt gestoken of eruit wordt getrokken. Trek nooit met kracht aan het netsnoer.

Trek de stekker uit het stopcontact als u het apparaat voor langere tijd niet gaat gebruiken.

E Toets STANDBY/ON

Druk op de toets STANDBY/ON om het apparaat in te schakelen of op standby te zetten.

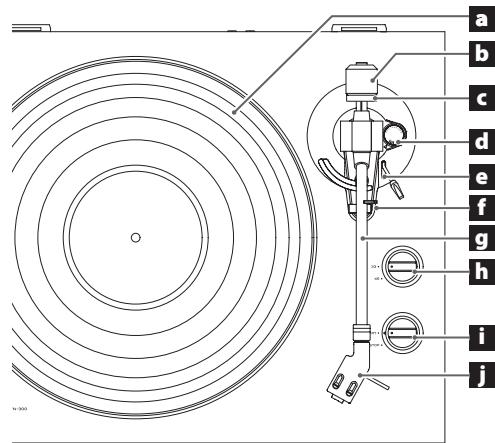

Namen en functies van onderdelen

a b c d e f g h i j

a Draaitafel

Plaats grammofoonplaten gecentreerd op de draai-tafel.

b Contragewicht

c Ring voor aanpassing naalddruk

d Anti-skatingknop

e Armlift

Gebruik deze lift om de draaitafelarm op te tillen en op de grammofoonplaat te laten zakken.

f Armhouder

Hier rust de draaitafelarm op. Beweeg de beugel voorzichtig naar rechts om de draaitafelarm vrij te maken, alvorens een grammofoonplaat af te spelen.

g Draaitafelarm

h Toerental instelknop

Stel het juiste toerental (RPM) voor de grammofoon- plaat in.

i Draaiknop START/STOP draaitafel

j Elementhouder

Draaitafelkap

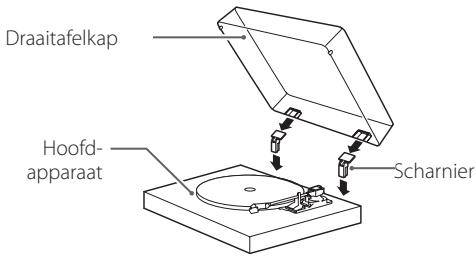

De draaitafelkap bevestigen

Draaitafelkap Hoofd- apparaat Scharnier

1 Steek de scharnieren volledig in de scharnierhouders aan de linker en rechter achterkant van het hoofdapparaat.
2 Breng de bovenkanten van de scharnieren op één lijn met de scharnierhouders van de draaitafelkap en schuif deze erin.

De draaitafelkap verwijderen

Houd de draaitafelkap aan beide kanten vast en wil deze langzaam omhoog om te verwijderen uit de scharnieren van het apparaat. Verwijder vervolgens de scharnieren van de draaitafelkap.

De draaitafelkap openen en sluiten

Openen

Openen

Houd de voorkant van de draaitafelkap vast en heel deze voorzichtig open totdat hij stuit.

De draaitafelkap blijft in deze positie openstaan.

Sluiten

Laat de draaitafelkap voorzichtig zakken tot deze is gesloten.

⚠ Voortkom dat uw hand klem komt te zitten, bijvoorbeeld bij het openen en sluiten van de draaitafelkap.

Omgaan met grammofoonplaten

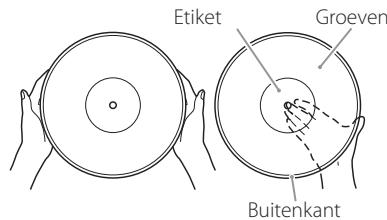

Grammofoonplaten vasthouden

Vermijd het aanraken van de groeven als een grammofoonplaat uit de hoes wordt gehaald en wordt vastgehouden. Houd de grammofoonplaat vast bij het etiket en aan de zijkant of met beide handen aan de zijkanten.

Etiket Groeven Buitenkant

Reinigen

- Vingerafdrukken en vuil op een grammofoonplaat kunnen ruis en het haperen van het geluid veroorzaken, maar ook de plaat zelf en de naald beschadigen. Gebruik in de handel verkrijgbare platenreiniger om grammofoonplaten te reinigen. Gebruik geen oplosmiddel of andere vloeistoffen dan platenreiniger. Dergelijke chemicaliën kunnen het oppervlak van de plaat beschadigen. - Veeg over het oppervlak van de grammofoonplaat met de platenreiniger in een ronde beweging in de richting van de groeven.

Voorzorgsmaatregelen

• Bewaar grammofoonplaten niet op plaatsen die blootstaan aan direct zonlicht of die uitzonderlijk heet of vochtig zijn. Als een grammofoonplaat aan dergelijke condities wordt blootgesteld kan deze vervormen of op een andere manier schade oplopen.
• Grammofoonplaten niet op elkaar stapelen of onder zware objecten plaatsen. Grammofoonplaten niet voor langere tijd schuin bewaren. Hierdoor kan vervorming of andere schade ontstaan.
• Zorg dat de groeven niet in direct contact komen met harde objecten. Hierdoor kunnen krassen ontstaan.
• Bewaar een grammofoonplaat na afspelen altijd in de hoes. Een onbeschermde grammofoonplaat kan vervormen of er kunnen krassen op komen.
• Gebruik geen platen met krassen.

Het element verwisselen

Verwijder voor het verwisselen van het element eerst de elementhouder van de draaitafelarm.

- We adviseren om de naaldbescherming op de naald te laten terwijl u het element verwisselt.

Elementhouder Schroeven Houderaansluitingen Element Moeren

1 Maak de aansluitingen van de elementhouder los van het element.
2 Maak de schroeven los en verwijder het element.
3 Maak het nieuwe element vast en draai de schroeven aan.

Zie de onderstaande illustratie voor de positie van de schroeven als deze worden bevestigd.

4 Sluit de aansluitingen van de elementhouder aan op het element.

- De signalen en kleuren van de elementaansluitingen worden hieronder weergegeven.

Signaal	Kleur
Linker kanaal +	Wit
Linker kanaal –	Blauw
Rechter kanaal +	Rood
Rechter kanaal –	Groen

5 Balanceer de draaitafelarm en pas de naalddruk aan.

Volg de aanwijzingen in volgende aanwijzingen in "De draaitafelarm balanceren en de naalddruk aanpassen" op pagina 45.

Basisbediening

Grammofoonplaten afspelen

1 Druk op de toets STANDBY/ON aan de achterkant van het apparaat om het in te schakelen.

2 Open de draaitafelkap langzaam.

⚠ Voortkom dat uw hand klem komt te zitten, bijvoorbeeld bij het openen en sluiten van de draaitafelkap.
3 Plaats een grammofoonplaat op de draaitafel.

Gebruik bij het afspelen van een 45-toeren-single met een groot middengat de meegeleverde adapter.

4 Stel het juiste toerental (RPM) voor de grammofoonplaat in.

Het toerental kan worden ingesteld op 33 1/3 of 45 RPM (omwentelingen per minuut).

5 Draai de draaiknop START/STOP naar START om de draaitafel te starten.

- Als de draaiknop START/STOP naar START wordt gedraaid begint de draaitafel te draaien en de blauwe LED gaat branden.

6 Beweeg de armbeugel voorzichtig naar rechts om de draaitafelarm vrij te maken.

Armbeugel

7 Breng de armlift omhoog.

Armlift Draaitafelarm

- De armlift kan ook omlaag blijven, waarbij de draaitafelarm handmatig boven de grammofoonplaat kan worden gebracht.

8 Breng de draaitafelarm naar de rand van de grammofoonplaat of naar de track vanaf waar u met afspelen wilt starten.

Breng de draaitafelarm langzaam omlaag tot de naald op de plaat terechtkomt en het afspelen begint.

- Wij adviseren om tijdens het afspelen van grammofoonplaten de draaitafelkap te sluiten om stofvorming te vermijden.

Plaats geen objecten op de draaitafelkap. Objecten op de kap kunnen storing veroorzaken als gevolg van trillingen of ze kunnen van de kap vallen, vooral tijdens afspelen.

LET OP

• Raak tijdens afspelen de draaitafelarm of de draaiende grammofoonplaat niet aan.
• Stop het draaien van de draaitafel niet tijdens afspelen.

Als het geluidsvolume te hoog is, kan tijdens het afspelen van een grammofoonplaat feedback optreden. Als dit gebeurt, verlaag dan het volume van de versterker.

Als het afspelen is voltooid

1 Breng de armlift omhoog of til de elementhouder aan de haak op en breng de draaitafelarm naar de rustpositie.

Armlift Draaitafelarm

2 Draai de draaiknop START/STOP naar STOP om de draaitafel te stoppen.

- Als de draaitafel stopt gaat de blauwe LED uit.

Opnemen met een computer

Sluit deze draaitafelarm aan op een computer om met behulp van een in de handel verkrijgbare USB-kabel audiosignalen te converteren van een grammofoonplaat naar digitale data en naar een computer te verzenden.

Ondersteunde besturingssystemen

Computers met de volgende besturingssystemen kunnen via USB op dit apparaat worden aangesloten.

Windows

(vanaf oktober 2015)

Mac OS X

OS X Lion 10.7

OS X Mountain Lion 10.8

OS X Mavericks 10.9

(vanaf september 2014)

Als u niet een van de bovenstaande besturingssystemen gebruikt, is de werking niet gegarandeerd.

- Dit apparaat werkt met het standaard OS-stuurprogramma, dus er hoeft geen speciaal stuurprogramma te worden geïnstalleerd.

Aansluiten op een computer

Controleer of het besturingssysteem correct werkt.

2 Sluit de computer en dit apparaat op elkaar aan met de USB-kabel.

- Gebruik een USB-kabel met ferrietkern wanneer u het apparaat op de computer aansluit.

3 Druk op de toets STANDBY/ON van dit apparaat om het in te schakelen.

Als de verbinding tot stand is gebracht, detecteert de computer automatisch de USB-poort van dit apparaat en wordt deze geïdentificeerd als "USB Audio CODEC".

- Om audio van deze draaitafel met een computer te kunnen opnemen moet u eerst software installeren waarmee audio op de computer kan worden opgenomen. U kunt de audio-opnamesoftware van uw eigen keus afzonderlijk kopen of gratis software zoals Audacity (http://audacity.sourceforge.net/) van internet downloaden. Audacity is gratis software die niet wordt ondersteund door TEAC.

- Vermijd het volgende als er verbinding is met een computer via USB en er audio wordt opgenomen. Hierdoor kan de computer onjuist gaan functioneren. Sluit de opnamesoftware op de computer altijd af, alvorens de volgende handelingen te verrichten.

- De USB-kabel losmaken

• Schakel het apparaat op standby

Computerinstellingen

Het volgende voorbeeld behandelt de instellingen die moeten worden gemaakt met behulp van Windows 7.

1 Selecteer Configuratiescherm in het menu "Start".

2 Klik op "Geluid".

3 Klik op het tabblad "Opnemen" en controleer of "USB Audio CODEC" is ingesteld als "Standaardapparaat".

4 Selecteer "Microphone USB Audio CODEC" en klik op de toets "Eigenschappen".

5 Klik op het tabblad "Geavanceerd".

6 Selecteer in het vervolgkeuzemenu "Standaard indeling" de audio kwaliteit (indeling) die u wilt gebruiken voor opname.

OPMERKING

"2 kanaals, 16 bit, 48000 Hz (DVD-kwaliteit)" zorgt voor hoge geluidskwaliteit, maar vereist ook meer opslagruimte. Opname met een lagere samplingfrequentie vermindert de geluidskwaliteit, maar gebruikt ook minder opslagruimte.

7 Klik op "OK".

Problemen oplossen

Als u een probleem met dit apparaat ervaart, controleer dan eerst de volgende onderdelen alvorens service aan te vragen. Er kan ook een andere oorzaak voor het probleem zijn dan dit apparaat. Controleer ook of de aangesloten apparaten op de juiste manier worden gebruikt. Als er nog steeds niet correct werkt, neem dan contact op met de leverancier waar u het apparaat heeft gekocht.

Geen stroom.

→ Controleer of de netadapter in het stopcontact is gestoken. Druk vervolgens op de toets STANDBY/ON om het apparaat in te schakelen (pagina 46).

Er wordt geen geluid voortgebracht.

Zet bij aansluiten van de analoge audio-uitgangen van dit apparaat op de analoge audioingangen van een versterker of andere apparatuur de schakelaar PHONO EQ (instelling audioingang) op ON (pagina 46).

Afspelen is niet mogelijk; er is ruis te horen.

→ Controleer of het witte plastic kapje van de naald is verwijderd.
→ Reinig de naald (pagina 45).
→ Als de naald is versleten, vervang deze dan (pagina 45).
→ Plaats dit apparaat zover mogelijk van TV's, magnetrons en andere apparatuur die elektromagnetische golven uitzendt.

Er is ruis te horen als er een opname wordt afgespeeld.

→ Er kan ruis optreden als de naalddruk hoger is dan voor het element wordt opgegeven. Pas de naalddruk opnieuw aan naar de opgegeven waarde (pagina 45).

De toonhoogte is niet correct.

→ Stel het toerental (RPM) in zoals op de grammo-foonplaat aangegeven (pagina 48).

Het geluid hapert.

→ Trillingen kunnen haperingen veroorzaken. Plaats dit apparaat op een stabiele locatie.
→ Als de plaat verontreinigd is, veeg deze dan schoon.
→ Gebruik geen grammofoonplaten met krassen.
→ Balanceer de draaitafelarm en pas de naalddruk opnieuw aan (pagina 45).
Als de naalddruk lager is dan voor het element aanbevolen, kan het geluid sneller gaan haperen.

Specificaties

Draaitafel

Aandrijving....Snaaraandrijving
Motor ....Gelijkstroommotor
Toerental 33 1/3 rpm, 45 rpm
Toerental variatie ....±2 %
Wow en flutter.... 0,2 %
Signaal/ruisverhouding....67 dB of hoger (A-gewogen, 20 kHz LPF)
Draaitafel....Gegoten aluminium 30 cm diameter

Draaitafelarm

Type arm
Rechte draaitafelarm met statische balans
Effectieve armlengte.... 223 mm
Variatiebereik naalddruk 0–5 g
Toegestaan gewicht element 3,5–6,5 g

Element

Type..... MM
Uitgangsvoltage.... 2,5 mV ±3 dB
Naalddruk 2,0 ±0,5 g
Gewicht element 5,7 ±0,5 g
Inclusief gewicht elementhouder .... 10 g (inclusief schroeven, moeren en bedrading)

Uitgangsvoltage

PHONO EQ THRU 2,5 mV ±3 dB
PHONO EQ ON 155 mV (-16 dBV)
Uitgangen.... RCA

USB-poort

USB-poort die voeding kan ontvangen van computer USB-poorten (volledige snelheid) USB-aansluiting type B

Ondersteuning USB-voeding ....5 V, 500 mA

- Sluit het apparaat met een in de handel verkrijgbare USB-kabel aan op een computer om hierdoor voeding te ontvangen.

Kwantisatie bitdiepte 16-bit

Algemeen

Vermogen netadapter
Ingang..... AC 100–240 V, 50–60 Hz
Uitgang.... 12 V, 500 mA
Opgenomen vermogen
Standby....0,5 W of minder On (START)....1,5 W of minder
Gewicht 4,9 kg
Temperatuurbereik voor gebruik.....5 °C tot 35 °C
Afmetingen (B × H × D, inclusief uitstekende delen) 420 × 117 × 356 mm

- Prestatiegegevens zijn gespecificeerd bij 20 °C.

Meegeleverde accessoires

Rubber mat × 1

45 RPM adapter × 1

Contragewicht × 1

Elementhouder × 1

AT95E MM element (gefabriceerd door Audio-Technica) voorgeïnstalleerd

Draaitafel × 1

Draaitafelkap × 1

Scharnieren × 2

Audiokabel × 1

Netadapter × 1:

Model voor USA/Canada: GPE053A-120050-1

Model voor Europa: GPE053A-120050-Z

Gebruikershandleiding (dit document) × 1

Garantiekaart × 1 (alleen voor klanten in Verenigde Staten en Canada)

• Specificaties en uiterlijk kunnen worden gewijzigd zonder voorafgaande kennisgeving.
• Gewicht en afmetingen zijn benaderingen.
• Afbeeldingen in deze gebruikershandleiding kunnen enigszins afwijken van de productiemodellen.

VIKTIGA SÄKERHETSINSTRUKTIONER

- Gebruik een USB-kabel met ferrietkern wanneer u het apparaat op de computer aansluit.

Dit product valt onder de wettelijke garantievoorschriften van het land waar het is aangeschaft. Neem bij een defect of probleem contact op met de leverancier waar u het product heeft gekocht.
