Producttype	Verdampingsluchtkoeler
Merk	QLIMA
Model	LK2100
Categorie	Airconditioner (luchtkoeler)
Voeding	220-240 V ~ 50 Hz
Ventilatiesnelheden	8 snelheden
Windstanden	Standaard, Natuurlijke wind, Slaap
Koelfunctie	Ja (door waterverdamping)
Bevochtiging	Ja
Horizontale oscillatie	Ja (120°)
Verticale oscillatie	Ja
Timer	1 tot 12 uur
Watertankcapaciteit	Ongeveer 5 liter (schatting)
Display	LED (temperatuur en snelheid)
Wasbaar filter	Ja (natte gordijn)
Wieltjes	Ja (2 met rem, 2 zonder)
Afmetingen (H x B x D)	Ongeveer 80 x 30 x 30 cm (schatting)
Gewicht	Ongeveer 10 kg (schatting)
Garantie	2 jaar
Veiligheid	Automatische uitschakeling als tank leeg is; oververhittingsbeveiliging (conform EN 60335)
Onderdelen en repareerbaarheid	Onderdelen verkrijgbaar via klantenservice; reparaties door professional

Veelgestelde vragen - LK2100 QLIMA

Hoe gebruik ik de koelfunctie?

Zorg ervoor dat het waterreservoir is gevuld tussen de MIN- en MAX-niveaus. Druk op de knop FRAIS (Koelen) om de functie te activeren. Als het reservoir leeg is, klinkt er een alarm en stopt de pomp automatisch. Vul het reservoir en start opnieuw.

Hoe reinig ik het filter (natte gordijn)?

Zet het apparaat uit en haal de stekker eruit. Verwijder het natte gordijn, reinig het met een mild reinigingsmiddel en een zachte borstel, spoel het af en droog het voordat u het terugplaatst. Voer deze handeling minstens één keer per maand uit.

Wat is de capaciteit van het waterreservoir?

Het reservoir heeft een capaciteit van ongeveer 5 liter. Het waterniveau moet tussen de MIN- en MAX-markeringen liggen.

Hoe stel ik de timer in?

Druk op de knop MINUTERIE om een duur van 1 tot 12 uur in te stellen. De tijd wordt op het scherm weergegeven met het symbool H. Het apparaat schakelt automatisch uit aan het einde van de aftelling.

Wat te doen als het apparaat geen lucht blaast?

Controleer eerst of het apparaat is aangesloten en ingeschakeld (knop PUISSANCE). Als het probleem aanhoudt, kan er een vreemd voorwerp in de structuur zitten. Haal de stekker eruit, verwijder het filter en maak het schoon. Neem bij aanhoudende problemen contact op met de klantenservice.

Hoe verander ik het water in het reservoir?

Haal de stekker uit het apparaat, verwijder het waterreservoir door de knop in horizontale positie te draaien. Giet het water eruit, reinig het reservoir met een mild reinigingsmiddel, spoel het af en plaats het terug. Het wordt aanbevolen om het water elke 3 tot 4 dagen te verversen, zelfs als het apparaat niet wordt gebruikt.

Kan het apparaat in een badkamer worden gebruikt?

Nee, niet gebruiken in de directe omgeving van een bad, douche of zwembad. Het apparaat moet binnenshuis worden geïnstalleerd, op een vlakke en droge ondergrond.

Wat betekent het knipperende lampje?

Het koellampje knippert wanneer het waterreservoir leeg is. De pomp stopt na 3 seconden. Vul het waterreservoir, het lampje gaat uit en u kunt de koelfunctie opnieuw starten.

Hoe activeer ik de horizontale en verticale oscillatie?

Voor horizontale oscillatie (links-rechts), druk op de knop BASCULEMENT HORIZONTAL. Voor verticale oscillatie (omhoog-omlaag), druk op de knop BASCULEMENT VERTICAL. Druk nogmaals om de oscillatie te stoppen.

Hoe bewaar ik het apparaat in de winter?

Laat het water volledig uit het reservoir lopen en droog het apparaat. Laat het apparaat een paar minuten draaien om het van binnen te drogen. Verpak het op een droge en goed geventileerde plaats. Zorg ervoor dat het natte gordijn en het filter droog zijn voordat u het opbergt.

GEBRUIKSAANWIJZING LK2100 QLIMA

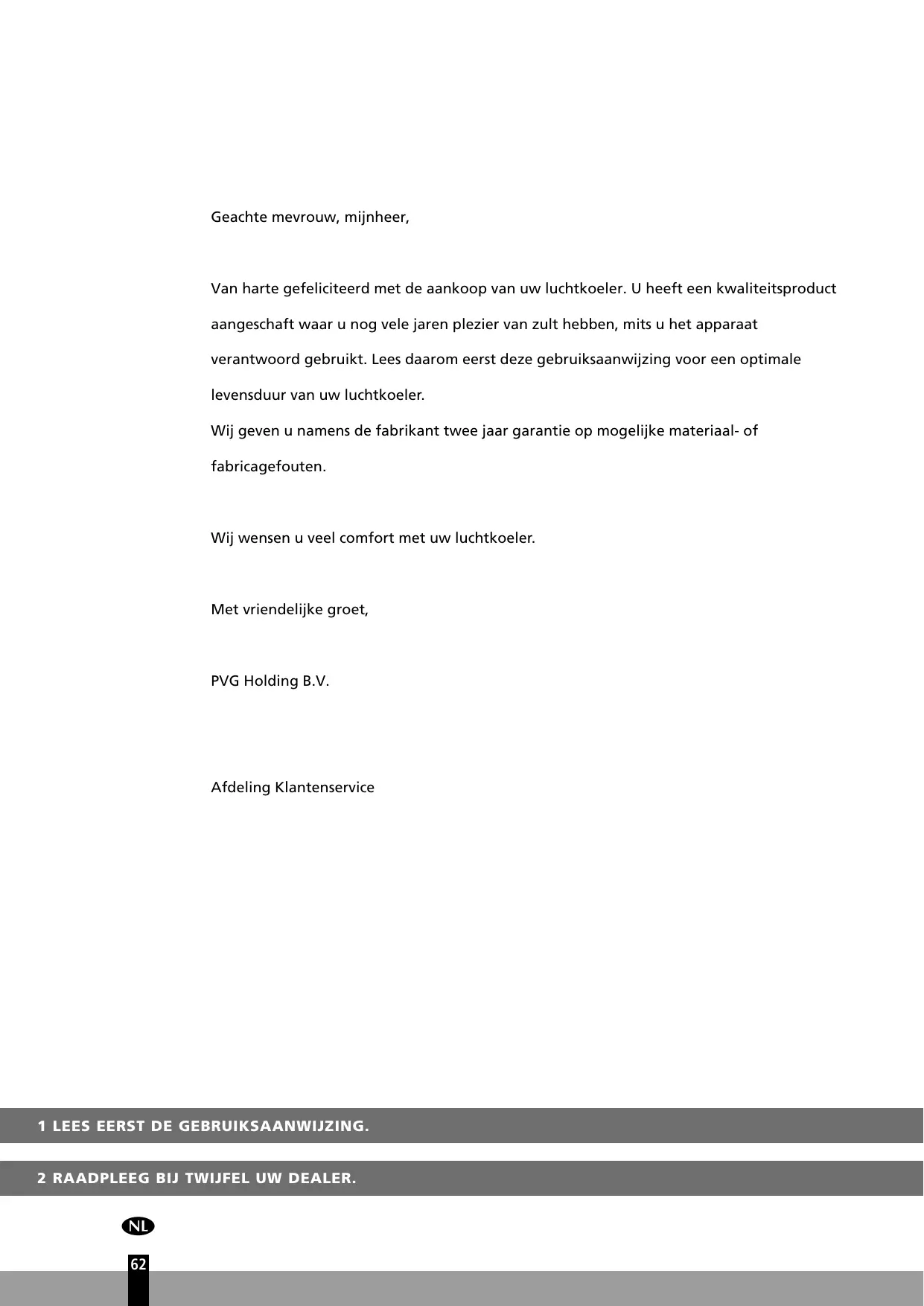

Geachte mevrouw, mijnheer,

Van harte gefeliciteerd met de aankoop van uw luchtkoeler. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u het apparaat verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw luchtkoeler.

Wij geven namens de fabrikant twee jaar garantie op materiaal- of fabricagefouten.

Wij wensen u veel comfort met uw luchtkoeler.

Met vriendelijke groet,

PVG Holding B.V.

Afdeling Klantenservice

1 LEES EERST DE GEBRUIKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. - De luchtkoeler is ontworpen voor binnengebruik. - Controleer na het uitpakken of het apparaat niet beschadigd is. Twijfelt u, gebruik het apparaat dan niet, maar neem contact op met de klantenservice of uw plaatselijke leverancier. Het verpakkingsmateriaal (plastic zakken enz.) moet buiten het bereik van kinderen gehouden worden, want het zou een bron van gevaren kunnen vormen. - Aanpassingen aan de veiligheidssystemen zijn niet toegestaan. - Dit product is geconstrueerd conform de relevante teksten in de EN 60335 norm.

Waarschuwingen

• Lees de aanwijzingen voor gebruik van het apparaat. De veiligheid van het apparaat is enkel gegarandeerd bij correct gebruik volgens deze instructies, daarom worden aanbevolen deze te bewaren voor latere raadpleging.
• Gebruik het toestel enkel voor de bestemde doeleinden. Het gebruik op andere manieren kan leiden tot kortsluitingen, brandwonden, elektrische schokken, exploderen van lampen, ongevallen, enz.
• De installatie moet volledig in overeenstemming zijn met lokale regelgeving, verordeningen en normen.
• Verzeker dat de beschikbare spanning niet hoger is dan de spanning beschreven in de specificaties van deze handleiding.
• Controleer of de netspanning op het typeplaatje overeenkomt met het lokale lichtnet voordat u het apparaat aansluit.
• Het apparaat is geschikt voor netspanningen van 220-240 V.
• Verzeker steeds dat u het toestel kunt zien tijdens het aanschakelen. Gebruik nooit zaken zoals een timer, programmeer- of andere apparaten (inclusief internetapps) die het toestel automatisch aanschakelen, omdat dit brand kan veroorzaken!
• Installeer het apparaat volgens de instructies beschreven in de paragraaf "installatie" van de gebruiksaanwijzing.
• Het apparaat is vervaardigd volgens de CE-veiligheidsnormen. Desondanks is, zoals bij elk product, voorzichtigheid geboden.
• BRANDGEVAAR! Gebruik het apparaat nooit op plaatsen waar ontvlambare en/of schadelijke gassen, producten of dampen aanwezig kunnen zijn, zoals uitlaatgassen, verfdampen, gordijnen, papier, kleding.
• Gebruik geen verlengsnoeren of meervoudige adapters.
• Dit toestel is niet geschikt voor gebruik door personen (inclusief kinderen) met verminderde fysieke, motorische of mentale mogelijkheden, of het gebrek aan ervaring en kennis, behalve onder toezicht of wanneer ze uitleg betreffende het gebruik van het toestel hebben gekregen

van een persoon verantwoordelijk voor hun veiligheid.

• Als de netkabel beschadigd is, moet deze door de fabrikant, diens onderhoudsmonteur of een vergelijkbaar gekwalificeerd persoon worden vervangen om gevaren te vermijden.
• Kinderen moeten onder toezicht staan, zodat ze zich niet met de machine kunnen spelen.
• Het toestel mag zich niet vlak onder een stopcontact bevinden.
• Gebruik het apparaat niet in de onmiddellijke nabijheid van een bad, douche of zwembad.
• Het scherm van deze eenheid is bedoeld om directe toegang tot bewegende onderdelen te voorkomen en moet op zijn plaats zijn wanneer de eenheid in gebruik is.
• Haal het netsnoer uit het stopcontact voor het demonteren, monteren of voor het reinigen.
• Verzeker dat de luchtkoeler op een droog en vlak oppervlak geplaatst is.
• Steek geen objecten in de openingen van het apparaat.
• Het haardscherm biedt geen volledige bescherming tegen jonge kinderen en personen met beperkte mobiliteit.
• Dit apparaat kan worden gebruikt door kinderen ouder dan 8 jaar en door personen met fysieke, sensorische of verstandelijke beperkingen of gebrek aan ervaring of kennis als zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen die met het gebruik

ervan samenhangen.

• Het schoonmaken en uitvoeren van ander onderhoud mag niet worden gedaan door kinderen zonder toezicht.
• Kinderen onder de 3 jaar mogen uitsluitend in de buurt komen onder voortdurend toezicht.
• Kinderen van 3 tot 8 jaar mogen het apparaat uitsluitend in- of uitschakelen als dit op de bedoelde wijze geplaatst of geïnstalleerd is en zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en begrijpen welke risico's er zijn.
• Kinderen van 3 tot 8 jaar mogen het apparaat niet aansluiten, instellen en schoonmaken of gebruikersonderhoud plegen.
• Schakel het toestel uit wanneer het alleen gelaten wordt.
• De luchtkoeler tijdens gebruik nooit bedekken of hinderen.
• Koppel de luchtkoeler af van het elektriciteitsnet tijdens installatie en reiniging.
• Gebruik de eenheid niet bij een omgevingstemperatuur van meer dan 40° C.
• Volg bij het gebruik van elektrische toestellen steeds de elementaire veiligheidsmaatregelen om het risico op brand, elektrische schokken en lichamelijk letsel te voorkomen. Er wordt bijzondere aandacht en voorzichtigheid vereist bij het gebruik van elektrische toestellen die een watertank bevatten: Haal onmiddellijk het netsnoer uit het stopcontact wanneer het water overloopt en controleer dat de

elektrische onderdelen van de eenheid niet nat zijn. Indien deze nat zijn, moeten ze grondig en voorzichtig afgedroogd worden. Raadpleeg een gekwalificeerd professional bij twijfel.

• Laat de eenheid niet blootgesteld aan externe factoren zoals (zonlicht, regen, enz.).
• Lees de details over het vullen van water, schoonmaken en onderhoud verderop in de handleiding.
• Het water moet elke 3-4 dagen ververst worden, zelfs wanneer het niet gebruikt wordt. Verwijder de tank van de basis van de bevochtiger wanneer de luchtkoeler voor een langere periode niet gebruikt wordt.
• Men moet voorzichtig zijn tijdens het gebruik van het toestel vanwege de verspreiding van hete waterdampen.
• Trek het netsnoer uit het stopcontact tijdens het vullen en het reinigen.

Bij het niet raadplegen en/of niet naleven van de regels, instructies en uitleg, zal de garantie niet langer geldig zijn en zal de fabrikant niet meer bijstaan in geval van schade aan het toestel en/of de omgeving onder garantie.

GEBRUIKERSHANDLEIDING

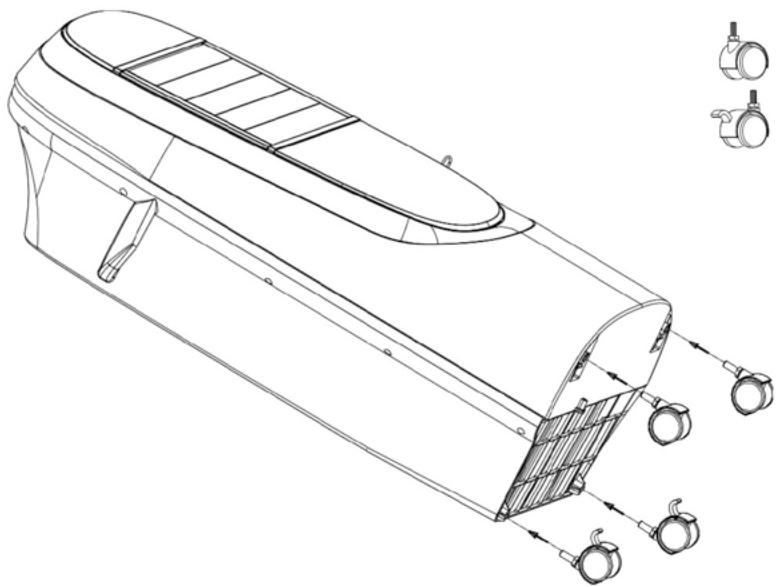

1. Neem de eenheid uit de doos en plaats deze op de vloer.
2. Monteer de zwenkwielen zonder rem aan de voorzijde en de zwenkwielen met rem aan de achterzijde.

voorwielen achterwielen

1. Vul water in het waterreservoir via deze stappen:

3.1 Zorg ervoor dat het netsnoer is losgekoppeld en verwijder vervolgens het waterreservoir. Het waterniveau moet tussen de MIN- en MAX-lijnen liggen. 3.2 Na enige tijd gebruik kunnen stof en vuil in het waterreservoir voorkomen. Het wordt ten zeerste aanbevolen om het water te verversen en het waterreservoir regelmatig te reinigen. 3.3 Als de machine wordt gebruikt om de kamer te koelen en het waterreservoir niet voldoende water bevat, klinkt een waarschuwingsalarm, knippert het signaallampje en stopt de waterpomp na 3 seconden automatisch met werken. Na het bijvullen van het waterreservoir gaat het lampje uit. U kunt nu de koelfunctie opnieuw starten.

1. Sluit het netsnoer aan, u hoort een korte pieptoon en de koeler bevindt zich in de stand-bymodus.
2. Trek de stekker uit het stopcontact als u de koeler naar een andere positie wilt verplaatsen.

KORTE INLEIDING TOT DE FUNCTIES

1. Invriezing en koeling: Er wordt een verdamper conform internationale milieubeschermingsnormen gebruikt met geavanceerde koeltechnologie voor vochtigheid en verdamping door middel van water, wat snel verdampt om de lucht te koelen die gedurende korte tijd door de verdamper stroomt. In warme en droge gebieden kan de temperatuurdaling in de luchtstroom 6 tot 12°C bedragen. In vochtige gebieden kan de temperatuurdaling in de luchtstroom nog altijd 3 tot 5°C bedragen.
2. Filteren: De eenheid kan schadelijke stoffen zoals stof, geuren, rook, enz. uit de luchtuitlaat filteren. De gefilterde zuivere lucht zal u het gevoel geven dat u zich in de buurt van een woud of aan de kust bevindt.
3. Bevochtigen: De eenheid heeft een duidelijk bevochtigingseffect in een droog gebied of tijdens het droge seizoen. Deze functie kan de binnenruimte vochtig houden indien nodig en daarbij helpen om uw huid gezond te houden en de mogelijkheid om ziektes op te lopen verminderen.
4. Keuze van luchtstromen: Er zijn 8 snelheden van luchtstroom op de unit om aan uw behoefte te voldoen.
5. Keuze van luchttypes: Er kunnen 3 types van luchtstroom worden gekozen om te voldoen aan uw noden. De te kiezen types zijn: standaard, natuurlijke wind- en slaapmodus.
6. Keuze van de richtingen van de luchtstromen: Deze eenheid kan lucht verdelen door automatische verdeling over 120 graden.

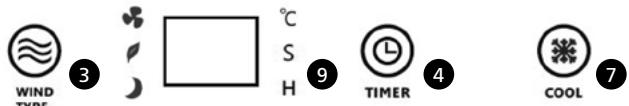

FUNCTIES VAN ALLE TOETSEN

1. AAN/UIT: Druk op de aan/uit-knop om de koeler in te schakelen, de horizontale lamellen gaan open en de unit begint na vier seconden op snelheid 5 te werken, 05 worden op het scherm weergegeven en de "S"-indicatorlicht op. Opmerking: Snelheid en temperatuur worden om de 5 seconden op het scherm weergegeven, de bijbehorende indicatorlicht op, de verlichtingsband licht ook op en gaat na 30 seconden uit als de gebruiker geen bewerking uitvoert. De verlichtingsband gaat weer branden als de gebruiker op een knop drukt.
2. SNELHEID: Druk op de knop "Speed +" om de ventilatorsnelheid te verhogen of druk op de knop "Speed -" om de ventilatorsnelheid te verlagen. Door op de knop te drukken, verandert de ventilatorsnelheid naar een hoger of lager niveau, de bijbehorende snelheid wordt op het scherm weergegeven.
3. WINDTYPE: Druk op de modusknop om de standaard, natuurlijke wind- of slaapmodus te kiezen.

A: Standaardwind is normale wind voor elke snelheid. B: Natuurlijke wind betekent dat de snelheid automatisch verandert van snelheid 2 naar 7. C: Slaapstand: De snelheid wordt elk half uur in volgorde verlaagd van snelheid 8 naar 1. Het apparaat werkt aan het einde op snelheid 1 of wordt door de timer uitgeschakeld, indien deze is ingesteld.

1. TIMER: Druk op de timerknop om de timer in te stellen: tussen 1 en 12 uur, de bijbehorende tijd wordt op het scherm weergegeven en de "H"-indicator gaat branden.
2. HORIZONTAAL (LINKS EN RECHTS) ZWENKEN: Druk op de horizontale draaiknop om de verticale lamellen te laten zwenken, druk nogmaals op de knop om deze functie te stoppen.
3. VERTICAAL (OMHOOG EN OMLAAG) ZWENKEN: Druk op de verticale zwenkknop om de horizontale lamellen te laten zwenken, druk nogmaals op de knop om de functie uit te schakelen.
4. KOELEN: Druk op de toets koelen om de koelfunctie te activeren.

Opmerking: Als het waterreservoir leeg is, moet u het opnieuw vullen en het apparaat opnieuw opstarten.

1. TEMPERATUURDETECTIE: De temperatuur wordt automatisch weergegeven wanneer de koeler wordt ingeschakeld.

REINIGING EN ONDERHOUD

1. Waarschuwing: Zet de eenheid uit en trek de stekker uit het stopcontact vóór reiniging.
2. Reiniging uitlaatfilter, natte gaaseenheid: Als er vreemde stoffen op het filter vastzitten, zal de luchtstroom worden beïnvloed. Reinig de natte gaaseenheid van het filter minstens een keer per maand. Verwijder het natte gaas, gebruik een detergent en een zachte borstel, dompel het gaas enkele minuten in het detergent, was en droog het natte gaas.
3. Reiniging van de tank: Trek de stekker uit het stopcontact, draai de knop van de watertank naar de horizontale positie, trek de watertank uit de eenheid en reinig de tank met een geschikt detergent.
4. Gebruik een natte doek om de behuizing te reinigen. Gebruik geen water om de eenheid af te spoelen. Gebruik geen schurende reinigingsvloeistoffen of chemische oplosmiddelen om het product te reinigen.
5. Installatie na reiniging: Plaats het filter met de natte gaaseenheid, de watertank en andere onderdelen in de juiste volgorde, zorg ervoor dat ze correct geplaatst zijn, steek de stekker in het stopcontact en controleer of het product goed werkt.
6. Onderhoud: Trek de stekker uit het stopcontact als het product gedurende langere tijd niet wordt gebruikt, verpak het product om te voorkomen dat er stof in de behuizing binnendringt, zorg ervoor dat het natte gaas en het filter droog zijn voordat u ze plaatst en dat er zich geen water in de watertank bevindt; bewaar de eenheid na het verpakken in een droge en geventileerde ruimte.

Opmerking bij het vullen

1. Vul water bij overeenkomstig het waterpeil. Trek de stekker uit het stopcontact tijdens het bijvullen.

OPGELET

1. Gebruik een normale voedingsspanning.
2. Plaats geen voorwerpen bovenop de eenheid. Dek de luchtuitlaat niet af wanneer het apparaat in gebruik is en zorg voor een vrije ruimte van een meter voor en achter het apparaat.
3. Kantel of stoot de eenheid niet na het vullen met water. Duw, als u de eenheid wilt verplaatsen, zachtjes tegen de zijkant om te vermijden dat er water gemorst wordt. Kantel de eenheid niet te ver wanneer deze in werking is om

ongevallen te voorkomen (F.4).

1. De eenheid mag niet geplaatst worden op plaatsen met een extreem hoge of lage temperatuur. Tijdens warme zomerdagen kan het water in de tank slecht worden en een geur verspreiden en moet daarom regelmatig ververst worden. In de winter, bij een kamertemperatuur lager dan 0 graden, moet het water verwijderd worden en het apparaat gedroogd worden met een droge handdoek om aanvriezen te vermijden.
2. Voor het reinigen van het buitenoppervlak van de eenheid moet een natte doek (met wat detergent) worden gebruikt. Gebruik hiervoor geen schurend reinigingsmiddel of oplosmiddel. Het afspoelen met water is ten strengste verboden. (F.5)
3. Als de eenheid wordt verpakt voor opslag of transport, laat het water dan uit de eenheid lopen en laat de eenheid enkele minuten werken. Verpak de eenheid als deze volledig droog is om een slechte geur te vermijden.
4. Laat de stekker niet in het stopcontact steken als de eenheid gedurende langere periode niet wordt gebruikt, deze zal hierdoor worden beschadigd.
5. Als het netsnoer beschadigd is, moet dit door de fabrikant, zijn onderhoudsdienst of een vergelijkbaar gekwalificeerd persoon vervangen worden om gevaarlijke situaties te vermijden.
6. De eenheid heeft een grote invloed op de vochtigheid indien gebruikt als ontvochtiger, gebruik deze functie niet in een luchtdichte omgeving.
7. Vul water bij als het waterpeil laag wordt.
8. Dit toestel is niet geschikt voor gebruik door personen (inclusief kinderen) met verminderde fysische, motorische of mentale mogelijkheden, of het gebrek aan ervaring en kennis, behalve onder toezicht of wanneer ze uitleg betreffende het gebruik van het toestel hebben gekregen van een persoon verantwoordelijk voor hun veiligheid.
9. Kinderen moeten onder toezicht staan, zodat ze niet met het toestel kunnen spelen.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Geen luchtdebiet	1. Geen voedingsspanning 2. Het apparaat staat nicht AAN 3. Behuizing beschadigd	1. Steek de stekker goed in het stopcontact. 2. Druk op de aan/uit-toets om te starten. 3. Breng het apparaat terug maar het servicecentrum.
Kon de ventilator Niet uitschakelen	1. De stopknop werk nog nicht ingedrukt. 2. Behuizing beschadigd	1. Druk op de Start/Stopknop 2. Breng het apparaat terug maar het servicecentrum.
Abnormaal geluid van de behuizing van het product	1. Vreemd voorwerp binnen de behuizing 2. Los wie1 3. Motor defect	1. Verwijder het achterpaneel en de filterkorf, verwijder vremeinde voorwerpen. 2. Breng het apparaat terug maar het servicecentrum. 3. Breng het apparaat terug maar het servicecentrum.
Geen bevochtiging	1. Defecte pomp of motor.	1. Breng het apparaat terug maar het servicecentrum.
De richting van de lucht-stroom kan nicht geregeld worden	1. Defecte synchronisatiemotor vooraan	1. Breng het apparaat terug maar het servicecentrum.

GARANTIEVOORWAARDEN

Dit toestel wordt geleverd met een garantieperiode van 24 maanden, te beginnen op de datum van aankoop. Alle defecten aan materialen en montage zullen gedurende deze periode gratis hersteld of vervangen worden. De volgende regels zijn van toepassing:

1. We weigeren expliciet alle verdere schuldvorderingen, inclusief schuldvorderingen voor neven- en/of gevolgschade.
2. Herstellingen aan of vervanging van onderdelen tijdens de garantieperiode zullen niet leiden tot verlenging van de garantieperiode.
3. De garantie is niet meer geldig wanneer er veranderingen aangebracht zijn, er niet-originele onderdelen gebruikt zijn of wanneer er herstellingen door derde partijen uitgevoerd zijn.
4. Onderdelen onderhevig aan normale slijtage, zoals filters, batterijen, lampen en verwarmingselementen vallen niet onder de garantie.
5. De garantie is enkel geldig wanneer je de originele, gedateerde aankoopfactuur kan voorleggen en als er geen veranderingen zijn aangebracht.
6. De garantie dekt geen schade veroorzaakt door verwaarlozing en/of door acties die afwijken van deze in dit instructieboekje.
7. Transportkosten en de risico's verbonden aan het transport van het toestel of onderdelen van het toestel zijn steeds voor rekening van de koper.
8. Schade veroorzaakt door gebruik van niet geschikte reserveonderdelen wordt niet gedekt door de garantie.

Om onnodige kosten te voorkomen, herinneren we eraan de gebruiksaanwijzing steeds grondig door te nemen. Wanneer deze aanwijzingen geen oplossing bieden, breng het toestel dan naar uw dealer voor herstelling. www.qlima.com

MILIEUBESCHERMING

Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terechtkomen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen.
