Soort product	Elektrisch fornuis met kookplaat met stralingsverwarming en oven
Merk	EssentielB
Modellen	ECV506B, ECV506N, ECV506S
Afmetingen (H x B x D)	858 x 500 x 600 mm
Nettogewicht	41,0 kg
Oveninhoud	57 liter
Elektrische aansluiting	230 V ~ 50-60 Hz, 40 A (aansluiting mogelijk 400 V 3N~ 16 A)
Energielabel (oven)	A
Energieverbruik (conventioneel)	0,84 kWh/cyclus
Energieverbruik (hetelucht)	0,75 kWh/cyclus

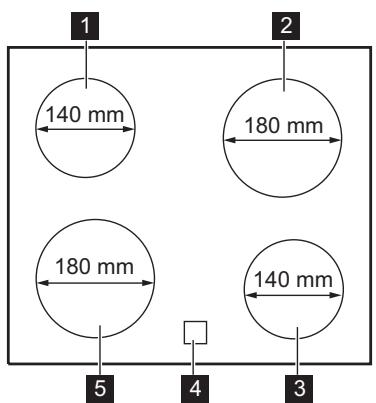

Aantal kookzones	4 (2 x 1200 W, 2 x 1700 W)
Ovenfuncties	Boven-/onderwarmte, Grill, Onderwarmte, Hetelucht, Ontdooien, Vochtige hetelucht, Pizza
Meegeleverde accessoires	Metalen rooster, bakplaat, braadslede, telescopische rails
Reiniging	Zelfreinigende katalytische bekleding voor de ovenruimte; glaskeramische kookplaat reinigen met schraper en niet-schurende producten
Veiligheid	Kantelbeveiliging, restwarmte-indicator, veiligheidsthermostaat, deurvergrendeling (niet vermeld)
Repareerbaarheid en reserveonderdelen	Reserveonderdelen verkrijgbaar bij de erkende klantendienst; lamp (300°C) en glaspanelen vervangbaar
Compatibiliteit met beveiligingsinrichtingen	Gebruik uitsluitend de door de fabrikant aanbevolen inrichtingen

Veelgestelde vragen - ECV506B - ECV506N - ECV506S ESSENTIELB

Hoe installeer ik het fornuis correct?

De installatie moet door een gekwalificeerde professional worden uitgevoerd. Plaats het apparaat in een geschikte nis met inachtneming van de minimale afstanden (A=400 mm, B=650 mm, C=150 mm). Gebruik de verstelbare voeten om het waterpas te zetten en installeer de meegeleverde kantelbeveiliging. Sluit het apparaat aan op een geaard stopcontact volgens de voorschriften.

Hoe reinig ik de glaskeramische kookplaat?

Reinig deze na elk gebruik met een vochtige doek en een niet-schurend schoonmaakmiddel. Voor hardnekkig vuil (gesmolten plastic, suiker) gebruikt u een speciale schraper met het mes schuin. Vermijd schurende producten en schuursponsjes.

Wat zijn de ovenfuncties en hoe gebruik ik ze?

De oven biedt verschillende functies: Boven-/onderwarmte (klassiek bakken en braden), Grill (gratineren van dunne plakken), Onderwarmte (taarten met knapperige bodem), Hetelucht (gelijkmatig garen op meerdere niveaus), Ontdooien (zonder warmte), Vochtige hetelucht (energiebesparend) en Pizza (optimaal bakken). Selecteer de functie met de draaiknop en stel de temperatuur in met de thermostaat.

Wat te doen als de oven niet opwarmt?

Controleer eerst of het apparaat is ingeschakeld en de instellingen correct zijn. Als de oven nog steeds niet opwarmt, is de zekering mogelijk doorgeslagen. Controleer de elektriciteitskast. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde professional.

Hoe vervang ik de ovenlamp?

Trek de stekker uit het stopcontact. Laat het apparaat afkoelen. Plaats een doek op de bodem van de oven. Draai de glasafdekking eraf, vervang de lamp door een nieuwe die bestand is tegen 300 °C (specifiek type), en plaats de afdekking terug. Let op: de lamp kan heet zijn.

Hoe reinig ik de katalytische bekleding van de oven?

De katalytische bekleding is zelfreinigend. Om deze te activeren, verwijder de accessoires, reinig de bodem met een vochtige doek, stel de ovenfunctie in op de maximale temperatuur, laat 1 uur draaien en veeg na afkoeling de ovenruimte af met een vochtige doek. Gebruik geen schoonmaakmiddel op de katalytische oppervlakken.

Welke pannen gebruiken op de kookplaat?

Gebruik pannen met een vlakke, dikke en schone bodem, met een diameter minstens gelijk aan die van de kookzone. Vermijd bodems van ruw gietijzer of onbehandeld aluminium die de glaskeramiek kunnen krassen. Geëmailleerde of koperen pannen kunnen vlekken achterlaten.

Hoe bespaar ik energie met deze oven?

Gebruik de functie Vochtige hetelucht die het verbruik vermindert. Niet onnodig voorverwarmen, de deur zo min mogelijk openen en profiteer van de restwarmte door de oven 3 tot 10 minuten voor het einde van de bereiding uit te schakelen. Gebruik metalen bakvormen voor een betere warmtegeleiding.

De restwarmte-indicator gaat niet branden, wat nu?

Als de kookzone maar kort heeft gewerkt, is deze mogelijk niet heet genoeg. Als deze lang heeft verwarmd en de indicator blijft uit, neem dan contact op met de klantendienst. De indicator kan ook oplichten voor aangrenzende zones als er hete pannen op staan.

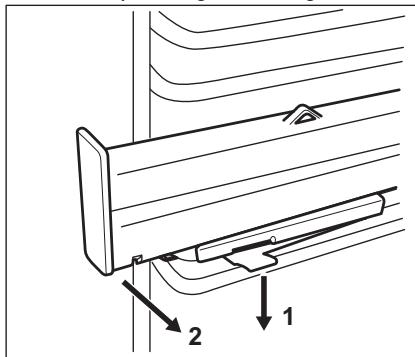

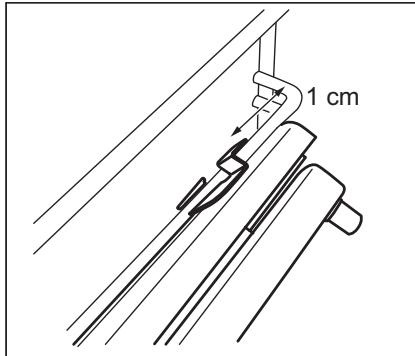

Hoe verwijder ik de telescopische rails om ze te reinigen?

Druk op het voorste nokje van de rail, trek deze los van de roostersteun en draai de rail om de achterkant los te maken. Was ze niet in de vaatwasser en smeer ze niet. Reinig ze met een vochtige doek en een mild schoonmaakmiddel.

GEBRUIKSAANWIJZING ECV506B - ECV506N - ECV506S ESSENTIELB

Notice D'utilisation / Gebruiksaanwijzing /

VISITEZ NOTRE SITE WEB POUR :

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

www.boulanger.com/info/assistance

Service Relation Clients

Avenue de la Motte

CS80137

59811 Lesquin

INHOUDSOPGAVE

1.VEILIGHEIDSINFORMATIE 31
2.VEILIGHEIDSVOORSCHRIFTEN 34
3.MONTAGE 36

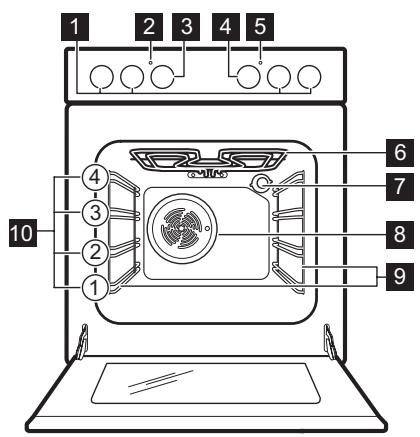

4. BESCHRIJVING VAN HET PRODUCT 40
5.VOORAFGAAND AAN HET EERSTE GEBRUIK. 41
6. KOOKPLAAT - DAGELIJKS GEBRUIK 41
7. KOOKPLAAT - AANWIJZINGEN EN TIPS 42
8. KOOKPLAAT - ONDERHOUD EN REINIGING 43
9.OVEN-DAGELIJKSGEBRUIK 43
10. OVEN - GEBRUIK VAN DE ACCESSOIRES 44
11. OVEN - AANWIJZINGEN EN TIPS 46
12. PIZZA HETELUCHT 52
13. OVEN - ONDERHOUD EN REINIGING 52
14.PROBLEEMOPLOSSING 54
15. ENERGIEZUINIGHEID 55
16.MILIEUBESCHERMING 57

Wijzigingen voorbehonden.

1. VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installmentie en gebruik van het apparaat. De fabrikant is Niet verantwoordelijk voor verwondingen of schade die voortvloeituit de onjuiste installmentie of het onjuiste gebruik. Bewaar de instructies.altijd op een veilige, toegankelijkke plek voor toekomstig gebruik.

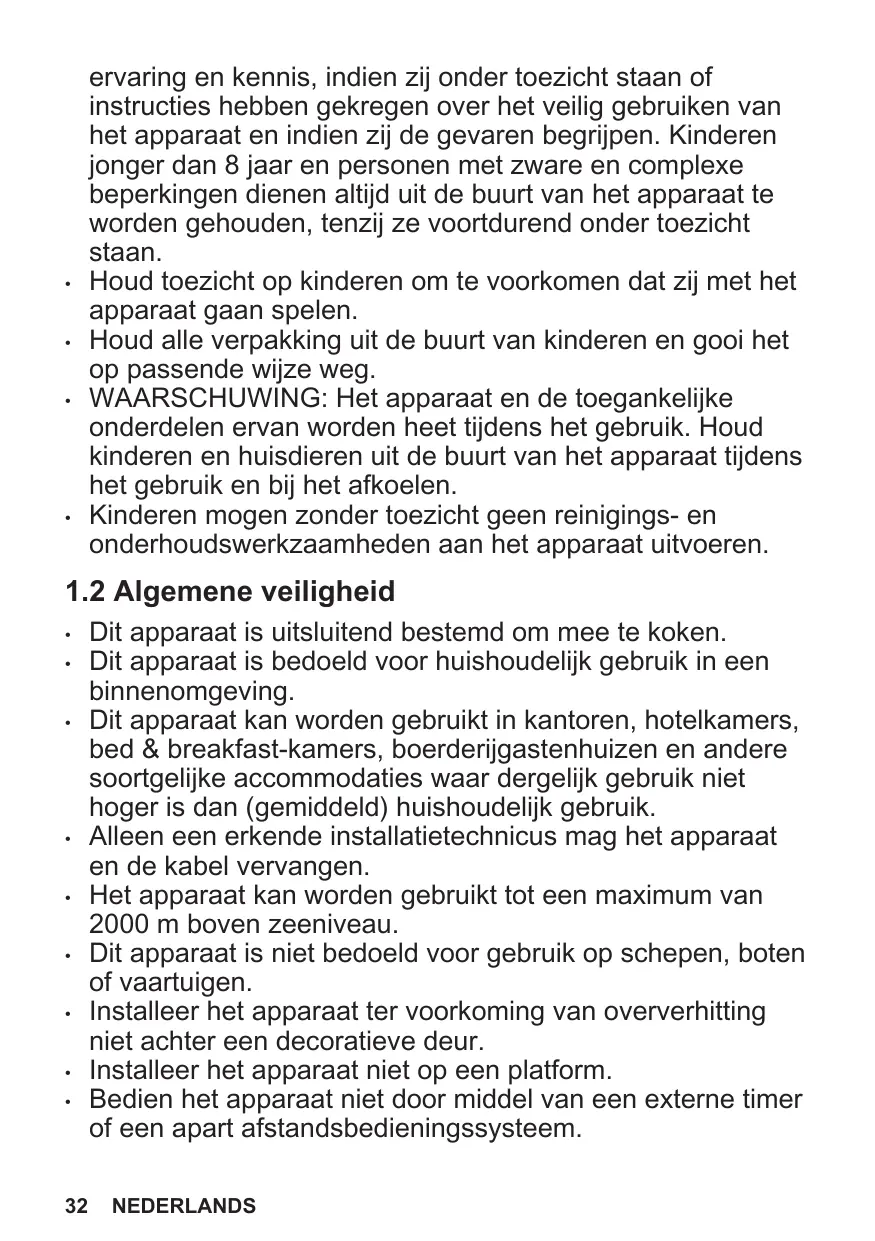

1.1 Veiligkeit van kinderen en kwetsbare Personen

• Dit apparaat kan worden gezruikt door kinderen van 8JAer en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan

ervaring en kennis, indien zich onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zich de bevaren begrijpen. Kinderenjonger dan 8aar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen om te voorkomen dat zich met het apparaat gaan spelen.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
  WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heetijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaatijdens het gebruik en bij het afkoelen.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

• Dit apparaat is uitsluitend bestemd om mee te koken.
• Dit apparaat is bedoeld voor huishoudelijk gebruik in een binnenomgeving.
• Dit apparaat kan worden gebruikt in cantoren, hotelkamers, bed & breakfast-kamers, boerderijgastenhuizen en andere soortgelijke accommodaties waar dergelijk gebruik Niet hoger is dan (gemiddeld) huishoudelijk gebruik.
• Alleen een erkende installmenttechnicus mag het apparaat en de kabel verrangen.
• Het apparaat kan worden gezruikt tot een maximum van 2000 m boven zeiniveau.
• Dit apparaat is nicht bedoeld voor gebruik op schepen, boten of vaartuigen.
• Installee het apparaat ter voorkoming van oververhitting Niet darüber een decoratieve deur.
• Installer het apparaat Niet op een platform.
• Bedien het apparaat Niet door middel van een externe timer of een apart afstandsbedieningssystem.

WAARSCHUWING: Onbewaakt koken op een kookplaat met vet of olie kan gevaarlijk+zijn en tot brand leiden.
- Gebruik nooit water om het kookvuur te blussen. Schakel het apparaat uit en bedek de vlammen met bijv. een blusdeken of deksel.
- LET OP: Het kookproces要去 bewaakt worden. Een kort kookproces要去 voortdurend bewaakt worden.
WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookoppervlakken.
- Gebruik geen stoomreiniger om het apparaat schoon te make.
- Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur of de glazen afdekplaat van de kookplaat schoon te make. Deze krassen veroorzaken op het oppervlak, waardoor het glas zou krinnen breken.
- Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen Niet op het oppervlak van de kookplaat worden geplaatst, aangezien ze heet hunnen worden.
- Als de glaskeramische / glazen oppervlakte gebarsten is, schakel het apparaat dan uit en trek de stekker uit het stopcontact. In het geval het apparaatrechtstreeks op de stroom is aangesloten met een aansluitdoos, verwijdert u de zekering om het apparaat van de stroom te halen. Neem altijd contact op met de erkende servicedienst.
WAARSCHUWING: Het apparaat en de toegankelijkke onderdelen ervan worden heetijdens het gebruik. U dient te voorkomen de verwarmingselementen aan te raken.
- Gebruik.altijdovenhandschoenenomaccessoires of ovenschalen te verwijderen of erin teplaatsen.
- Zet de stroomtoevoeruit alvorens onderhoud te plegen.
WAARSCHUWING: Zorg ervoor dat het apparaat isuitgeschakeld voordat u de lamp verwangt om elektrische schokken te voorkomen.
- Als het netsnoor beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon

deze verrangen teneinde gevaarlijke situatuies met elektriciteit te voorkomen.

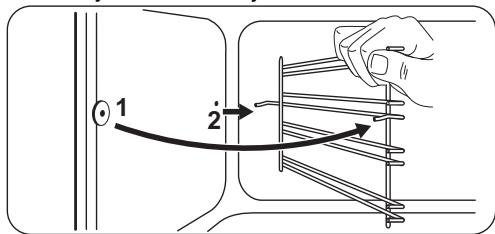

• Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkantuit de bijwanden. Plaats de inschuifrails in omgekeerde volgorde.
  WAARSCHUWING: Gebruik alleen kookplaatbeschemmers die door de fabrikant van het kookapparaat� ontworpen of door de fabrikant van het apparaat in de gebruiksinstructies als geschikt� aangegeven of kookplaatbeschemmers die in het apparaat� geintegrereerd. Het gebruik van ongeschikte kookplaatbeschemmers kan ongelukken veroorzaken.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installatie

WAARSCHUWING!

Alleen een erkende installmenttechnicus mag het apparatusaat installereren.

• Verwijder alle verpakkingsmaterialen.
• Installer en gebruik geen beschadigd apparatus.
• Volg de installmentie-instructies die zich meegeleverd met het apparaat.
• Pas.altijd op bij verplaatsing van het apparaat,want het is zwaar. Gebruik.altijd veiligheidshandschoenen en gesloten schoeisel.
• Trek het apparaat nooit aan de handgreep van zichnplaats.
• De afmetingen van de keukenkast en de uitsparing要去en kloppen.
• Houd de minimumafstand maar andere apparaten en units in性和.
• Installer het apparaat op een veilige en geschikte plaat die aan alle installmenteisen voldoet.
• Delen van het apparaat staan onder stroom. Sluit het apparaat met meubel om te voorkomen dat de gevaarlijke delen worden aangeraakt.
• De zijkanten van het apparaat要去en naast apparaten of units staan vandezelfde hoogte.
• Installer het apparaat Niet naast een deur of onder een raam. Dit voorkomt dat heet

kookgerei van het apparaat valt als de deur of het raam worden geopend.

• Installee een stabilisator om te voorkomen dat het apparaat Kantelt. Raadpleeg het hoofdstuk Installatie.

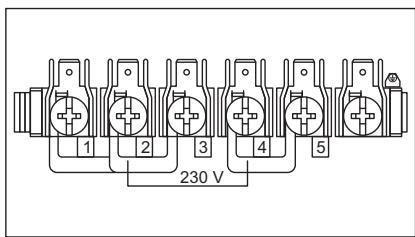

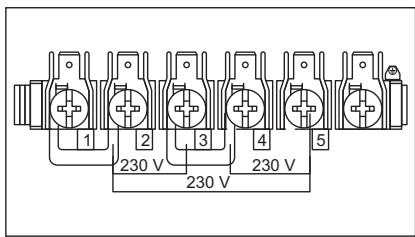

2.2 Aansluiting op het elektriciteitsnet

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische verbindungen要去en worden uitgevoerd door een erkend elektricien.
• Dit apparaat要去 worden aangesloten op een geaard stopcontact.
  Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
• Gebruik.altijd eenjuist geinstalleerd schokbestendigstopcontact.
• Gebruik geen adapters met meerdere stekkers en verlangkabels.
• Laat de stroomkabel nicht in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name Niet als deze werkst of als de deur heet is.
• De schokbescherming van delen onder stroom en geisoleerde delen要去 op zo'n manier worden bevestigd dat het Niet

zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installmentie is voltooid. Zorg ervoor dat het netsnoer na installmentie bereikbaar is.
• Als het stopcontact los zit, mag u de stekker Niet in het stopcontact steken.
• Trek Niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen要去en uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installmentie要去 een isolatieapparaat bevatten waardoor het apparaat volledig van hetlichtnet afgesloten kan worden. Het isolatieapparaat要去 een contactopening hebben met een minimale bredte van 3 mm.
• Sluit de deur van het apparaat volledig voordat u de stekker in het stopcontact steekt.

2.3 Gebruik

WAARSCHUWING!

Risico op letsel en brandwonden.
Risico op elektrische schokken.

• De specificatie van dit apparaat nicht wijzigen.
  Zorg ervoor dat de ventilatieopengingen Niet geblokkeerd worden.
• Laat het apparaat tijdens de werkung nicht onbeheerd anschter.
  Schakel het apparaat na elk gebruikuit.
• Wees voorzichtig met het openen van de deur van het apparaat wonneer het apparaat in werkig is. Er kan hete lucht vrijkomen.
• Gebruik het apparaat Niet met natte handen of als het contact maakt met water.
• Gebruik het apparaat Niet als werkblad of als opslagoppervlak.

WAARSCHUWING!

Risico op brand en explosie

• Wonneer ze verwarmd worden, können vetten en oliën ontvlambare dampen afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vetten en oliën als u ermee kockt.
• De dampen die erg hete olie vrijkomen, küssen spontane ontbrandingveroorzaken.
• Gebrukke olie die voedselresten kan bevatten, kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer worden gebruikt.
• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat.
• Laat geen vonden of open vlammen in contact met het apparaat komen wonneer u de deur opent.
• Open de deur van het apparaat voorzichtig. Het gebruik van ingredienten met alcohol kan een(AP) mengsel van alcohol en lucht veroorzaken.

WAARSCHUWING!

Risico op schade aan het apparaat.

• Om schade of verkleuring van het email te voorkomen:

• plaats overschalen of andere voorwerpen Niet rechtsstreeks op de bodem van het apparaat.
  leg geen aluminiumfolie op het apparatusat of direct op de bodem van de uitsparing.

• plaats geen water direct in het hete apparaat.
• bewaar geen vochtige gerechten en voedsel in het apparaat nadat u klaar bent met koken.

• wees voorzichtig bij het verwijderen of bevestigen van accessoires.

• Verkleuring van het email of roestvrij staal is Niet van invloed op de werking van het apparatus.

• Gebruik een diepe pan voor vochtige taarten. Vruchtensappen veroorzaken vlekken die permanenturenzin.

• Laat geen heet kookgerei op het bedieningspaneel staan.
  Laat kookgerei niedroogkoken.
  Zorg ervoor dat je geen voorwerpen of kookgerei op het apparaat LAST vallen. Het oppervlak kan beschadigd raken.

• Schakel de kookzones nicht verwijl er leeg kookgerei of geen kookgerei op geplaatst is.

• Kookgerei gemaakt van gietijzer, aluminium of met een beschadigde bodem kan krassen verroorzaken. Til deze voorwerpen algid op als je ze op de kookplaat要去 verplaatsen.

2.4 Reiniging en onderhoud

WAARSCHUWING!

Gevaar voor letsel, brand en schade aan het apparaat.

Schakel het apparaat voor onderhoud UIT. Haal de netstekkeruit het stopcontact.
Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten konnen breken.
- Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.
- Vet en voedsel dat in het apparaat某种程度 blijft, kan brand veroorzaken.
- Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achechteruitgaat.
Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
- Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.
- Reinig Niet het katalytisch email (indien van toepassing) met een schoonmaakmiddel.

2.5 Binnenverlichting

WAARSCHUWING!

Gevaar voor elektrische schokken.

3. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen+zijn bedoeld om bestand teল gegen extreme fysiieke omstandigheden in huishoudelijkke apparaten, zoals temperatuur, trillingen, vochtigheid, ofল bedoeld om informatatie te geven over de operationele status van het apparaat. Zeল Niet bedoeld voor gebruik in andere toepassingen enল Niet geschikt voor verlichting in huishoudelijkke ruimten.
• Dit product bevat een Lichtbron van energie-efficiëntieklasse G.
• Gebruik alleen lampjes metdezelfdesepecificaties.

2.6 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparatus.
• Gebruik alleen originele reserveonderdelen.

2.7 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Neem contact op met uwplaatselijke overheid voor informatie over het afvoeren van het apparaat.
  Haal de stekker uithetstopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
• Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten.

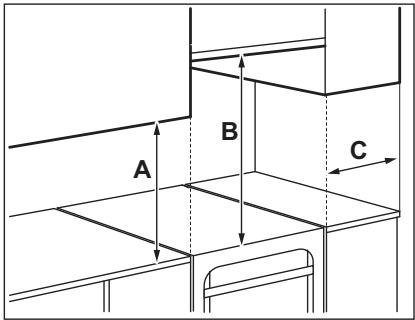

3.1 Locatie van het apparaat

U sunt uw vrijstaand apparaat met kasten aan een of twee zichden en in de hoekplaatsen.

Zie voor minimale afstanden de tabel.

Minimum afstanden

Afmetingen	mm
A	400
B	650
C	150

3.2 Technische gegevens
3.3 Het apparaat waterpas zetten

Spanning	230 V
Frequentie	50 - 60 Hz
Apparaatklasse	1
Afmetingen	mm
Hoogte	858
Breedte	500
Diepte	600

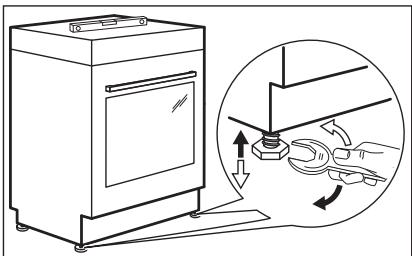

Gebruik petite pootjes aan de onderkant van het apparaat om het kookoppervlak aan de bovenkant waterpas met andere oppervlakken te brengen.

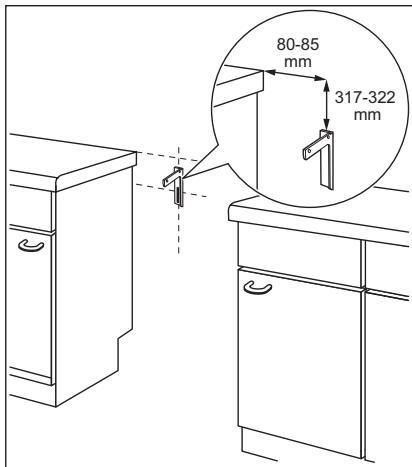

3.4 Anti-kantelbescherming

Stel de juiste hoogte en ruimte voor het apparaat in voordat je de anti-kantelbescherming bevestigt.

LET OP!

Zorg ervoor dat je de anti-kantelbescherming op de juiste hoogte installeert.

Zorg ervoor dat het oppervlak achefter apparaat glad is.

Je要去 de anti-kantelbescherming installereren. Als je deze nicht installeert, kan het apparaat kantelen.

Je apparaat heeft het symbool op de afbeelding (indien van toepassing) om u eraan te herinneren dat je de anti-kantelbescherming installeert.

1. Installeer de anti-kantelbescherming 317 -322 mm onder het boenvlak van het apparaat en 80 - 85 mm van de zijkant van het apparaat in de Ronde opening op een beugel. Schroef het in het vastematerialiaal of gebruik de geschikte versterking (muur).

1. Je vindt het gat aan de linkerkant aan de achterkant van het apparaat. Til de voorkant van het apparaat op enplaats deze in het midden van de ruimteussen de kastjes. Als de ruimteussen de aanrechtkastjes groter is dan de breedte van het apparaat, moet je de zijmeting aanpassen om het apparaat te centreren.

i Als je de afmetingen van het fornuis hebt gewijzigd, moet je de anti-kantelbeveiliging correct uitlijnen.

LET OP!

Als de ruimte tussen de aanrechtkastjes groter is dan de breedte van het apparatusaat, moet je de zijmetingen aanpassen aan het midden van het apparatusaat.

3.5 Elektrische installment

WAARSCHUWING!

De fabrikant is nicht verantwoordelijk als u zich nicht houdt aan de veiligheidsvoorschriften in het hoofdstuk Veiligheid.

Dit apparaat worden geleverd met een netsnoer en zonder stekker.

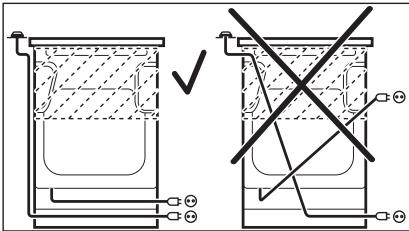

WAARSCHUWING!

De stroomkabel mag het in de illustratie gearceerde onderdeel van het apparaat Niet raken.

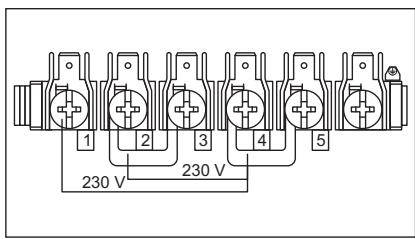

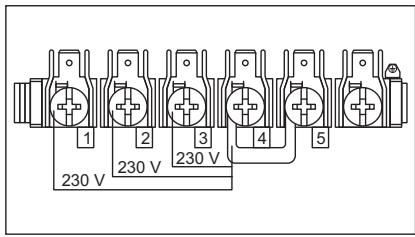

3.6 Klemmenbord en aansluitschema

Zorg ervoor dat de aansluitingen bevestigd zichzoals aangegeven.

Klemmenplaat

Aansluitdiagram

Klemmenplaat

Aansluitdiagram

Soort aansluiting	Zekering (A)	Stroomkabel sectie (mm2)
230 V ~	40	3 x 6
400 V 3N ~	16	5 x 1,5
230 V 3 ~	25	4 x 2,5
400 V 2N ~	32	4 x 4

4. BESCHRIJVING VAN HET PRODUCT

4.1 Algemeen overzicht

Knuppen voor de kookplaat
2 Temperatururindicator/symbool
3 Temperatuurinstelknop
4 Ovenfunctieknop
Lampje/symbool/indicielampje kookplaat
6 Verwarmingselement
7 Lamp
8 Ventilator
9 Inschuifrails, verwijderbaar
10 Inzetniveauaus

4.2 Indeling van het kookoppervlak

1 Kookzone 1200 W
2 Kookzone 1700 W
3 Kookzone 1200 W
4 Restwarmte-indicator
5 Kookzone 1700 W

4.3 Accessoires

Bakrooster
Voor kookgerei, bak- en braadvormen.
Bakplaat
Voor gebak en koekjes.
- Grill-/braadpan
Om te bakken en braden of als pan om vet in op te vangen.
- Telescopische geleiders

Met de telescopische geleiders kun je de plateauus gemakkelijkerplaatsen en verwijderen.

Opbergcompartment

Het opbergvak bevindt zich onder de ovenruimte. Om het compartment te gebruiken tilt u de onderste deur omhoog en trekt u deze omlaag.

WAARSCHUWING!

Het opbergvak kan heet worden als het apparaat werk.

5. VOORAFGAAND AAN HET EERSTE GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

5.1 Eerste reiniging

Verwijder all accessoires en verwijderbare inschuifrailsuit de oven.

Zie het hoofdstuk 'Onderhoud en reiniging'.

Reinig de oven en accessoires voor het eerste gebruik.

Zet de accessoires en verwijderbare inschuifrails terug in de beginstand.

5.2 Voorverwarmen

Warm de lege oven voor het eerste gebruik voor.

1. Stel de functie en de maximumtemperatuur in.
2. Laat de oven een eer Werken.
3. Stel de functie in en druk op:Stel de maximumtemperatuur in. De maximaletemperatureur voor deze functie is 210^
4. Laat de oven 15 minutes werken.
5. Zet de oven uit en LAST deze afkoelen. Accessoires+kunnen heter worden dan normalaal.De oven kan een vreme de geur en rook afoven.Zorg ervoor dat de luchtstroom in de ruimte voldoende is.

6. KOOKPLAAT - DAGELIJKS GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

6.1 Beschrijving van kookzones

De kookzones zijn voorzien van een thermostat en werkken periodiek (gaan af een aan) afhankelijk van het gekozen warmteniveau.

6.2 Kookstand

Symbole

Functie

0

Uit-stand

1-6

Kookstanden

Gebruik de restwarmte om het vergieverbruik te verminderen. Schakel kookzone ongeveer 5 - 10 minutes uitordat het kookproces is voltoid.

Draai de knop voor de geselecteerde kookzone maar de gewenste warmteinstelling.

Het contrôlelampje van de kookplaat gaat branden.

Draai de knop maar de uit-stand om het kookproces te voltooien.

Als alle kookzones zijn uitgeschakeld, gaat het controelampje van de kookplaat UIT.

6.3 De eenvoudige kookzone gebruiken

Om een eenvoudige kookzone te gebruiken, draait u de juiste knop maar een van de volgende posities: 1-9.

Voor warmte-instlingen 1-3 blijdt de zone ongeveer 2-3 seconden rood en wordt dieervoigens gedeactiveerd.
1 De zone werkct op het maximale vermogensniveau zodra u het warmteniveau hebt ingesteld op 8 of 9.

6.4 Restwarmte-indicator

WAARSCHUWING!

Zolang het indicatielampje aanstaat, bestaat er een risico op brandwonden door restwarmte.

Het controleampje gaat aan als een kookzone heet is, maar het werkt nicht als de hoofdstroom is onderbroken.

Het indicatielampje kan ook verschijnen:

• voor de aangrenzende kookzones, zichs als je ze Niet gebruikt,
  als er heet kookgerei op de koude kookzone worden geplaatst,
• als de kookplaat is uitgeschakeld, maar de kookzone nog heet is.

Het indicatielampje verdwijnt als de kookzone is afgekoeld.

7. KOOKPLAAT - AANWIJZINGEN EN TIPS

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

7.1 Pannen

De kookresultaten zijn afhankelijk van het kookgerei

1 De bodem van de pannen要去 zo dik en vlak möglichelijk zich.
Zorg ervoor dat bodems schoon en droog zich voordat de pannen op de kookplaat worden gezet.
① Gebruik geen kookgerei op de keramische kookplaat met bodems met uitgesproken randen of richels, bijv. gietijzeren pannen. Deze können het oppervlak van de kookplaat permanent bekrassen of schuren.
Pannen gemaakt van geëmailleerd staal of met aluminium of koperen bodems hunnen tot verkleuringen van de glazen keramische kookplaat leiden.

Om energia te besparen en ervoor te zorgen dat de kookplaat goed werkt,要去 de bodem van het kookgerei een geschikte

minimumdiameter hebben (ten minste bezelfde als de zonediameter).

7.2 Voorbeelden van kooktoepassingen

Ver-Toepassing:

war-

ming

sstan

d:

1 Warm houden
2 Zachtjes sudderen
3 Sudderen
4 Frituren/gratineren
5 Aandekookbrengen
6 Aan de kook brengen / snel frituren / heet frituren

8. KOOKPLAAT - ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

8.1 Algemene informatie

• Reinig de kookplaat na elk gebruik.
• Gebruik alkijd kookgerei met een schone bodem.
• Krassen of donkere vlekken op het oppervlak hebben geen invloed op de werkking van de kookplaat.
• Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.
• Gebruik een speciale schraper voor het glas.

8.2 De kookplaat schoonmaken

• Verwijder onmiddelijk: gesmolten kunststof, plastic folie, suiker en

suikerhoudend voedsel, anders kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen. Gebruik de speciale schraper op de glazenplaat en verwijder resten door het blad over het oppervlak te schuiven.

• Verwijder wonneer de kookplaat voldoende is afgekoeld: kalkringen, waterringen, vetlekken, glanzende metaalverkleuring. Reinig de kookplaat met een vochtige doek en een beetje nietschurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doek.
• Verwijder glanzende metaalverkleuring: gebruik een meldsel van bakpoeder en citroensap of azijn.

9. OVEN - DAGELIJKS GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

9.1 Het in- en uitschakelen van de oven

1. Draai de functieknop van de oven maar een ovenfunctie.
2. Draai de knop voor de temperatuur om de temperatuur te selecteren.

Het lampje gottaan wanner de oven in.
werking is.

1. Om de oven uit te schakelen, draai je de knoppen voor de ovenfuncties en temperatuur maar de uit-stand.

9.2 Veiligheidsthermostat

Een onjuiste bediening van de oven of defekte componenten kuren gevaarlijke oververhitting verroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostat die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, worden de oven automatisch wee ingeschakeld.

9.3 Ovenfunctions

Sym- bool	Ovenfunctie	Toepassing
0	Uit-stand	De oven staat UIT.
	Boven + onderwarmte	Voor het bakken en braden op éénrekstand.
	Grillen	Om plat voedsel te grillen en brood te roosteren Maximale temperatuur voor deze functie is 210 °C.
	Onderwarmte	Voor het bakken van taarten met een knapperige bodem en het inmaken van voedsel.
	Warme Lucht	Voor het braden of bakken van gerechten waarvoordezelfde bereidingstemperatuur nodig is, op Meerdere roosterhoogten, zonder dat er smaken worden overgebracht van het ene maar het andere gerecht.
	Ontdooien	Om voedsel te ontdooien (groenten en fruit). De ontdooitijd is afhankelijk van de hoeveelheid en grotte van het diepvriespro-duct. De temperatuurknop要去 op "Uit"staan om deze functie te ge-bruiken.
	Vochtig bakken	Deze functie is ontworpen om energie te besparen tijdens het koken. Zie het hoofdstuk 'Hints and tips', Vochtig bakken voor bereidingsinstrumenties. De oendeur dient tijdens de bereiding gesloten teijken zodate de functie Niet worden onderbroken en om ervoor te zorgen dat de oven werkst op de hoogst mogelijk energia-efficiëntie. Wanner u deze functie gebruikt, kan de temperatuur in de ovenruimte afwijken van de ingestelde tem-peratuur. Het verwarmingsvermögen kan worden verminderd. Zie voor algemene aanbevelingen voor energiebesparing het hoofdstuk 'Energie-efficiëntie', Oven - Energiebesparing. Deze functie worden gebruikt om de energia-efficiëntieklasse vast te stellen overeenkomstig EN 60350-1.

10. OVEN - GEBRUK VAN DE ACCESSOIRES

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

10.1 Accessoires plaatsen

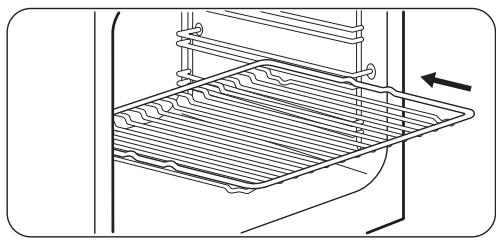

Bakrooster

Plaats het schapussen de geleidestangen van de inschuifrails.

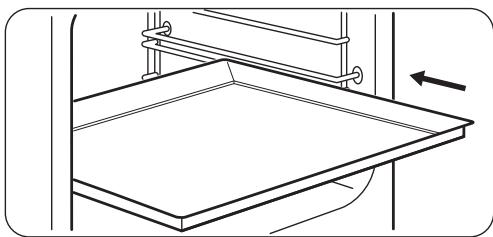

plaat:

Duw de bakplaat Niet helemaal naar dechterwand van de ovenruimte. Dit voorkomt dat de warmte rond de plaat circuleert. Het voedsel kan verbrand worden,vooral aan de achterkant van de plaat.

Plaats de braadpan:tussen geleidestangen van de inschuifrails. Zorg ervoor dat de awhile van de oven nicht raakt.

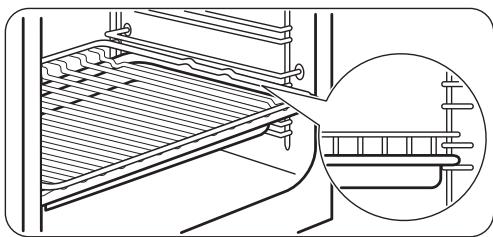

Bakrooster en diepe pan samen:

Plaats deplaat:tussen de geleiders van de inschuifrails en het bakrooster op de geleiders erboven.

U kunt de telescopische geleiders op verschillende niveaus plaatsen, behalte op niveau 4.

De telescopische geleiders installeren

1. Draai de telescopische geleider ongeveer 90^
2. Schuif het lipje aan de achechterkant van de geleider in de steun. Zorg ervoor dat u de geleider aan de goede kant van de ovenplaatst.

1. Draai de geleider maar de juiste positie. Het stopelement aan het uiteinde van de telescopische geleider moet omhoog wijzen.
2. Duw de geleider helemaal tot de awhile van de oven.
3. Druk de voorkant van de telescopische geleider gegen de inschuifrails. Er klinkt een klik als het lipje van de voorkant op z'n plek valt.
4. Volgdezelfde stappen om de tweede telescopische geleider te installereren.Zorg ervoor dat u voor beiden telescopische geleiders hetzelfde niveau gebruikt.

De telescopische geleiders verwijderen

1. Houd het lipje aan de voorkant van de telescopische geleider ingedrukt.

1. Trek de inschuifrails bij de voorkantuit de steun.
2. Draai de telescopische geleider ongeveer 90^

3. Verwijder de achechterkant van de geleideruit de steun.

4. Volg de zelfde stappen om de tweede telescopische geleider te verwijderen.

10.3 Telescopische geleiders - de ovenaccessoires plaatsen

Met de telescopische geleiders kunt u de roosters eenvoudig plaatsen en verwijderen.

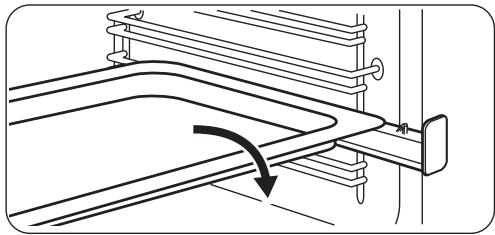

LET OP!

Zorg dat u de telescopische geleiders helemaal in de oven schuift voordat u de ovendeur sluit.

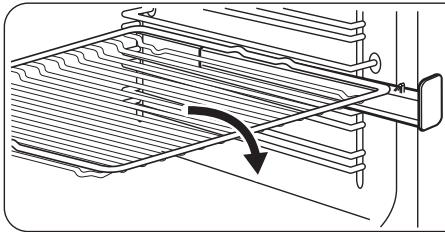

Bakrooster:

Braadpan:

Plaats de braadpan op de telescopische geleiders.

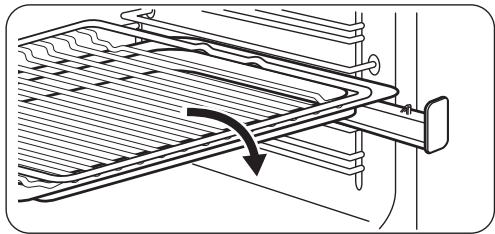

Bakrooster en braadpan samen:

Plaats het rooster en de braadpan samen op de telescopische geleider.

11. OVEN - AANWIJZINGEN EN TIPS

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

De temperaturen en baktijden in de tabellen zich slechts als richtlij bedoeld. Deze zich aufhankelijk van de recepten en de kwaliteit en de hoeveelheid van de gebruekte ingredienten.

11.1 Algemene informatatie

Het apparaat heeft vierrekstanden. Tel derekstanden vanaf de bodem van hetapparaat.

Het apparaat heeft een special system dat de lucht circuleert en voor doorlopende recycling van stoom zorgt. Dankzij dit

systeme is het möglichk om voedsel te bereiden in een atmosefer met stoom en worden de gerechten zicht van binnen en knapperig van buiten. Bovendien worden de bereidingstijd en het energieverbruik tot een minimum beperkt.

Vocht kan in het apparaat of op de glazen deurpanelen condenseren. Dit is normalaal. Ga algtdijd ieets terug staan van het apparaat als u de deur van het apparaat tijdens de werk ing opent. Om de condens te verminderen, dient u het apparaat 10 Minutes te lately voorverwarmen.

Veeg na elk gebruik het vocht van het apparaat.

Plaats geen voorwerpen direct op de bodem van het apparaat en bedek de bodemijdens de bereiding Niet met aluminiumfolie. Dit kan

de bakresultaten veranderen en de emaillelaag beschadigen.

11.2 Bakken

Gebruik voor de eerste baksessie de lagere temperatuur.

Bij het bereiden van cake op meerere niveaukandebaktijdca.10-15 minuten langer+zijn.

Als de cake Niet overal even hoog is, wordt de cake Niet overal even bruin. Als de cake Niet overal even bruin wordt, hoeft u de temperatuurinstelling Niet te wijzigen. De verschillen verminderenijdens het bakken.

Tijdens het bakken konnen bakplaten in de oven verrormen. Wanner de bakplaten wee aufgekoeld zich, verdwijnt de verrorming.

11.3 Voor de bereiding van gebak

De ovendeur mag pas worden geopend als driekwart van de baktijd is verstreken.

Als u twee bakplaten tegelijerkijd gebruikt, dient u een niveau ertussen leeg te lately.

De functie boven- en onderwarmte is samen met de standard temperatuur ideaal voor het bakken van brood.

11.4 Voor de bereiding van vlees en vis

Gebruik een diepe bak voor erg vet voedsel om te oven te behoeden voor blijvende vetvlekken.

Laat het vlees ongeveer 15 Minutes rusten voordat u het aansnijdt, zodat het vleessap er Niet uit stroomt.

Om te veel rook tijdens het braden in de ovente vermijden, kut u een beetje water in de lekbak gieten. Om rook te vermijden, voegt u water toe wanner het is opgedroogd.

11.5 Bereidingsstijden

De bereidingsduur is afhankelijk van het soort voedsel, de samenstelling en het volume.

Houd in eerste instantie het vereidingsproces in de gaten. Zoek bij het gebruik van dit apparaat de Beste instellingen (temperatuur, vereidingsduur, etc.) voor uw kookgerei, recepten en hoeveelheden.

11.6 Boven + onderwarmte

Gerecht	Hoeveel-heid (g)	Tempera-tuur (°C)	Tijd (min)	Roos-ter-hoogte	Accessoires
Platte cake 1)	1000	160 - 170	30 - 35	2	bakplaat
Koffiebroodjes met appelens en gist	2000	170 - 190	40 - 50	3	bakplaat
Lekbak	1500	160 - 170	45 - 55 2)	2	bakplaat
KIP, HEEL	1350	200 - 220	60 - 70	2	bakrooster
				1	bakplaat
Halvekip	1300	190 - 210	35 + 30	3	bakrooster
				1	bakplaat
Varkensbraadstuk	600	190 - 210	30 - 35	3	Bakrooster
				1	bakplaat
Flanbrood 3)	800	230 - 250	10 - 15	2	bakplaat
Gevulde gistcake 4)	1200	170 - 180	25 - 35	2	bakplaat
Pizza	1000	200 - 220	25 - 35	2	bakplaat
Kwarktaart	2600	170 - 190	60 - 70	2	bakplaat
Zwitserse appel-flan 4)	1900	200 - 220	30 - 40	1	bakplaat
Kerstcake 4)	2400	170 - 180	55 - 65 5)	2	bakplaat
Quiche Lorrai-ne 4)	1000	220 - 230	40 - 50	1	1 Ronde bakplaat (diameter: 26 cm)
Boerenbrood 6)	750 + 750	180 - 200	60 - 70	1	2lichtbak (lengte: 20 cm)
Roemeense bis-cuittaart 1)	600 + 600	160 - 170	40 - 50	2	2lichtbak (lengte: 25 cm) opdezelfdrekstand
Roemeense bis-cuittaart - traditio-neel	600 + 600	160 - 170	30 - 40	2	2lichtbak (lengte: 25 cm) opdezelfdrekstand
Broodjes 4)	800	200 - 210	10 - 15	2	bakplaat
Zwitserse rol 1)	500	150 - 170	15 - 20	1	bakplaat
Schuim	400	100 - 120	40 - 50	2	bakplaat
Kruimeltaart 4)	1500	180 - 190	25 - 35	3	bakplaat
Botercake 1)	600	180 - 200	20 - 25	2	bakplaat

1) Verwarm de oven 10 Minutes voor.
2) Laat de cake, nadat je het apparaat hebt uitgeschakeld, 7 Minutes in de oven staan.
3) Verwarm de oven 20 Minutes voor.
4) Verwarm de oven 10 - 15 minutes voor.
5) Laat de cake 10 minutes in de oven staan nadat je het apparaat hebuitgeschakeld.
6) Stel de temperatuur in op 250^ en verwarm de oven 18 Minutes voor.

11.7 Warme Lucht

Voedsel	Gewicht (g)	Tempera-tuur (°C)	tijd (min.)	Inzetni-veau	Accessoires
Platte cake1)	1000	150	30	2	bakplaat
Platte cake1)	1000 + 1000	155	40	1 + 3	bakplaat
Koffiebroodjes met appelens gist	2000	170 - 180	40 - 50	3	bakplaat
Lekbak	1200	150 - 160	30 - 352)	2	bakplaat
KIP, HEEL	1400	180	55	2	bakrooster
				1	bakplaat
Varkensvlees	800	170 - 180	45 - 50	2	bakrooster
				1	bakplaat
Gevulde gistcake	1200	150 - 160	20 - 30	2	bakplaat
Pizza	1000 + 1000	200 - 210	30 - 40	1 + 3	bakplaat
Pizza	1000	190 - 200	25 - 35	2	bakplaat
Kwarktaart	2600	160 - 170	40 - 50	1	bakplaat
Zwitsserse appel-flan3)	1900	180 - 200	30 - 40	2	bakplaat
Kerstktrans3)	2400	150 - 160	35 - 402)	2	bakplaat
Quiche Lorraine3)	1000	190 - 210	30 - 40	1	1 ronde bak-plaat (diameter: 26 cm)
Boerenbrood 4)	750 + 750	160 - 170	40 - 50	1	bakplaat
Roemeense bis-cuittaart3)	600 + 600	155 - 165	40 - 50	2	2 lichtbak (lengte: 25 cm) opdezelfdevrekstand
Roemeense bis-cuittaart - traditio-neel	600 + 600	150 - 160	30 - 40	2	2 lichtbak (lengte: 25 cm) opdezelfdevrekstand
Koffiebroodjes met gist1)	800	190	15	3	bakplaat
Broodjes 5)	800 + 800	190	15	1 + 3	bakplaat
Voedsel	Gewicht (g)	Tempera-tuur (℃)	tijd (min.)	Inzetni-veau	Accessoires
Zwitsserse rol1)	500	150 - 160	15 - 20	3	bakplaat
Schuim	400	110 - 120	30 - 40	2	bakplaat
Schuim	400 + 400	110 - 120	45 - 55	1 + 3	bakplaat
Kruimeltaart	1500	160 - 170	25 - 35	3	bakplaat
Cake, Zacht1)	600	150 - 160	25 - 35	2	bakplaat
Botercake1)	600 + 600	160 - 170	25 - 35	1 + 3	bakplaat

1) Warm de oven 10 Minutes voor.
2) Laat de cake na het uitschakelen 7 Minutes in de oven staan.
3) Verwarm de oven 10 - 15 minutes voor.
4) Stel de temperatuur in op 250^ en verwarm de oven 10 - 20 minutes voor.
5) Verwarm de oven 15 Minutes voor.

11.8 Vochtig bakken

Gerecht	Tem-per-atuur(°C)	Tijd(min)	Roos-ter-hoog-te	Accessoires
Brood en pizza
Broodjes	190	25 - 30	2	bakplaat of grill-/ roosterpan
Broodjes	200	40 - 45	2	bakplaat of grill-/ roosterpan
Bevroren pizza 350 g	190	25 - 35	2	rooster
Cake in bakplaat
Koninginnenbrood (op-gerolde cake met jam)	180	20 - 30	2	bakplaat of grill-/ roosterpan
Brownie	180	35 - 45	2	bakplaat of grill-/ roosterpan
Cake in bakblik
Souflé	210	35 - 45	2	zes keramieken vormpjes op rooster
Luchtige viaaibodem	180	25 - 35	2	flanvorm op rooster
Taart	150	35 - 45	2	cakevorm op rooster
Vis
Vis in zakjes 300 g	180	25 - 35	2	bakplaat of grill-/ roosterpan
Hele vis 200 g	180	25 - 35	2	bakplaat of grill-/ roosterpan
Gerecht	Temper-atuur(°C)	Tijd(min)	Roos-ter-hoog-te	Accessoires
Visfilets 300 g	180	30 - 40	2	pizzavorm op rooster
Vlees
Vlees in zakje 250 g	200	35 - 45	2	bakplaat of grill- / roosterpan
Vleesspiesjes 500 g	200	30 - 40	2	bakplaat of grill- / roosterpan
Kleine gebakken items
Koekjes	170	25 - 35	2	bakplaat of grill- / roosterpan
Makronen	170	40 - 50	2	bakplaat of grill- / roosterpan
Muffins	180	30 - 40	2	bakplaat of grill- / roosterpan
Smakelijkke cracker	160	25 - 35	2	bakplaat of grill- / roosterpan
Zandkoekjes	140	25 - 35	2	bakplaat of grill- / roosterpan
Tartelettes	170	20 - 30	2	bakplaat of grill- / roosterpan
Vegetarisch
Groentemix in zakjes400 g	200	20 - 30	2	bakplaat of grill- / roosterpan
Omelet	200	30 - 40	2	pizzavorm op rooster
Groenten opplaat 700 g	190	25 - 35	2	bakplaat of grill- / roosterpan

11.9 Informatie voor testinstituten

Voedsel	Functie	Tempe-ratuur (C°)	Accessoires	Inzetni-veau	Tijd (min)
Kleine cakes, (16 stuks per bakplaat)	Boven + onder-warmte	160	bakplaat	3	20 - 30
Kleine cakes, (16 stuks per bakplaat)	Warme Lucht	150	bakplaat	3	20 - 30
Appeltaart (2 vormen Ø 20 cm, diagonaal ge-plaatst)	Boven + onder-warmte	190	bakrooster	1	65 - 75
Appeltaart (2 vormen Ø 20 cm, diagonaal ge-plaatst)	Warme Lucht	180	bakrooster	2	70 - 80
Zachte cake zonder vet	Boven + onder- warmte	180	bakrooster	2	20 - 30
Zachte cake zonder vet	Warme Lucht	160	bakrooster	2	25 - 35
Zandtaartdeeg / Geba- kreepjes	Boven + onder- warmte	140	bakplaat	3	15 - 30
Zandtaartdeeg / Geba- kreepjes	Warme Lucht	140	bakplaat	3	20 - 30
Toast1)	Grillen	max.	bakrooster	2	2 - 5
Biefstukburger2)	Grillen	max.	bakrooster	3	15 - 20 eerste Kant; 15 - 20 tweede Kant

1) Verwarm de oven 5 Minutes voor.
2) Verwarm de oven 10 minuten voor.

12. PIZZA HETELUCHT

1 Als u pizza maakt, verkrijgt u de beste resultaten door de bedieningsknop van de oven maar de stand Pizza te draaien.

13. OVEN - ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

13.1 Opmerkingen over de reining

Maak de voorkant van de oven schoon met een zachtde doek, warm water en een mild reinigingsmiddel.

Gebruik voor metalen oppervlakken een specifiek reinigingsmiddel.

Reinig de binnenkant van de oven na elk gebruik. Vetaccumulatie of andere

voedselresten kunnen brand veroorzaken. Het risico is hoger voor de grillan.

Maak alle accessoires na elk gebruik schoon en LAST ze drogen. Gebruik een zachte doeck met een warm sopje en een reinigingsmiddel. De accessoires Niet in de afwasmachine reinigen..

Verwijder hardnekkige vlekken met een speciale ovenreiniger. Gebruik geen ovenreiniger op de katalytische oppervlakken.

Reinig de antiaanbakaccessoires nicht met agressieve reinigingsmiddelen of voorwerpen met scherpe randen.

13.2 Ovens van roestvrij staal of aluminium

Maak de ovendeur alleen met een vochtige doek of natte spons schoon. Droog makemet een zachte doek.

Vermijd het gebruik van staalwol, zure of schurende producten, deze kuren de oppervlakken van de oven beschaden. Maak het bedieningspaneel van de oven net zo voorzichtig schoon

13.3 De inschuifrails

Als u de binnenkant van de oven wilt reinigen, verwijdert u de inschuifrails.

LET OP!

Wees voorzichtig bij het verwijderen van de inschuifrails.

1. Trek de inschuifrail bij de voorkantuit de zijwand.

1. Trek de inschuifrail bij deijkenkant uit de zichwand en verwijder.Deze.

Installer de verwijdderde accessoires in de omgekeerde volgorde.

13.4 Katalytische reiniging

De opening met een katalytische coating is zelf-reinigend. Deze absorbeert vet.

Voordat u de katalytische reiniging aanzet:

verwijder alle accessoires.
- reinig de oven met warm water en een mild reinigingsmiddel.

• maak de binnenruit van de deur schoon met lauw water en een zachte doeck.

• Stel de functie in.

• Stel de maximumtemperatuur in en LAST de oven 1 uu erwen.
• Ovenuitschakelen.
• Maak de ovenruimte van de afgekoelde oven schoon met een zachte, natte doek. Verkleuring van de katalytische coating hebft geen invloed op de katalytische reiniging.

13.5 De glasplaten van de oven verwijderen en installereren

Je kunt de interne glasplaten verwijderen om ze schoon te make. Het aantal glasplaten verschilt per model.

WAARSCHUWING!

Houd de ovendeur enigszins openijdens het reinigingsproces. Als je de deur helemaal opent kan deze per ongeluk dichtgaan, met möglichke schade tot gevolg.

WAARSCHUWING!

Gebruik het apparaat Niet zonder de glasplaten.

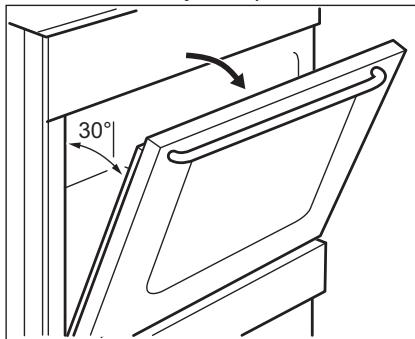

1. Open de deur totdat deze in een hoek van ongeveer 30^ staat. De deur staat op zichzelf als hij iets open staat.

1. Pak de deurafdekking (B) aan de bovenkant van de deur aan beiden kanten vast en druk deze maar binnen om de klemsluiting te ontgrendelen.

1. Trek de deurlijst maar voren om hem te verwijderen.

WAARSCHUWING!

Als je de glasplaten verwijdert,
probeert de ovendeur te sluiten.

1. Houd de glasplaten aan hun bovenkant vast en trek deze een voor een omhooguit de geleider.
2. Reinig de glasplaat met een sopje. Droog de glasplaat voorzichtig af.

Als de reiniging voltood is,plaats je de glasplaten en de ovendeur terug. Voer de bovenstaande stappen uit in omgekeerde volgorde. Plaats dekleinste glasplaat eerst, daarna de grotere glasplaat en de deur.

LET OP!

Zorg ervoor dat je de interne glasplaat in de juiste zittingen staat.

13.6 Het lampje verrangen

WAARSCHUWING!

Gevaar voor elektrische schokken.

Het lampje kan het zijn.

1. Schakel de oven uit. Wacht tot de oven afgekoeld is.
2. Trek de oven uit het stopcontact.
3. Plaats een doek op de bodem van de holte.

De hinterlamp

1. Draai het afdekglas van de lamp en verwijder het.
2. Reinig de glasafdekking.
3. Vervang de lamp door een geschikte 300^ hittebestendige lamp.
4. Installee het glazen deksel.

14. PROBLEMEOPOLOSSING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

14.1 Wat te doen als...

Probleem	Mogelijk oorzaak	Oplossing
Je kunt het apparaat Niet inscha-kelen.	Het apparaat is Niet aangesloten op een stopcontact of Niet goed geënstalleerd.	Controler of het apparaat goed is aangesloten op het Lichtnet.
	De zekering is doorgeslagen.	Verzeker u ervan dat de zekering de oorzaak van de storing is. Als de zekeringen keer op koer door-slaan, neem je contact op met een erkende installmenter.
Je kunt de kookplaat Niet inscha-kelen of bedieren.	De zekering is doorgeslagen.	Schakel de kookplaat opnieuw in en stel de kookstand binnen 10 seconden in.
De restwarmte-indicator gaat Niet aan.	De zone is Niet heet, omdat hij slechts kortstondig is bediend.	Als de zone voldoende lang gebruikt is om heet teijken, neem je contact op met een erkende ser-vicedienst.
De oven worden Niet warm.	De oven is uitgeschakeld.	Schakel de oven in.
	De benodigde instelleningen+zijn Niet ingesteld.	Zorg ervoor dat de instelleningen correct+zijn.
De lamp werkt nicht.	De lamp is defect.	Vervang de lamp.
Stoom en condens slaan neer op het eten en in de ovenruimte.	Je hebt het gerecht te lang in de oven achtergelaten.	Laat gerechten na het bereiden Niet langer dan 15 - 20 minutes in de oven staan.
Het duurt te lang om de gerech- ten te bereiden of ze koken te snel.	De kamertemperatureur is te laag of te hoog.	Pas indien nodig de temperatuur aan. Volg het advies in de gebrui-kershandleiding.

14.2 Servicegegevens

Als je nicht self het probleem(Int)kunt verhelpen, neem dan contact op met je verkoper of een erkende serviceafdeling.

De contactgegevens van de servicedienst staan op het typeplaatje. Het typeplaatje bevindt zich aan de voorkant van de ovenruimte. Verwijder het typeplaatje Niet uit de ovenruimte.

Wij raden je aan om de gegevens hier te noteren:
Model (MOD.)	......
Productnummer (PNC)	......
Seriennummer (S.N.)	......

15. ENERGIEZUINIGHEID

15.1 Productinformatie voor kookplaat volgens EU-richtlijn 66/2014

Modelnummer	ECV506s
Type kookplaat	Kookplaat in vrijstaand fornuis
Aantal kookzo- nes	4
Verwarmings- technologie	Stralingsverwarmer

Diameter van ronde kookzo- nes (Ø)	Linksachter	14,0 cm
	Rechtsachter	18,0 cm
	Rechtsvoor	14,0 cm
	Linksvoor	18,0 cm
Energieverbruik	Linksachter	180,3 Wh/kg
per kookzone	Rechtsachter	179,4 Wu/kg
(EC electric coo- king)	Rechtsvoor	180,3 Wh/kg
	Linksvoor	179,4 Wu/kg
Energieverbruik van de kookplaat (EC electric hob)		179,9 Wu/kg

EN 60350-2 - Huishoudelijke elektrische kookapparaten - Deel 2: Kookplaten - Methoden voor het meten van prestaties.

15.2 kookplaat - Energiebesparend

Je kunt energie besparetijdens het dagelijkkoken als je de onderstaande aanwijzingenvolgt.

• Gebruik bij het opwarmen van water alleen de hoeveelheid die je nodig hebt.

• Plaats, indien möglichk, alsijd de deksels op het kookgerei.

• Plaats het kookgerei op de kookzone voordat je deze inschakelt.

• De bodem van het kookgerei要去 bezelfde diameter hebben als de kookzone.
• Plaats hetkleinere kookgerei op dekleinere kookzones.
• Plaats het kookgerei direct in het midden van de kookzone.
• Gebruik de restwarmte om het voedsel warm te houden of om het te lately smelten.

15.3 Productinformatie voor ovens en productinformatieblad*

Naam leverancier	Essentiel B
Modelummer	ECV506s 943005561
Energie-efficiëntie-index	94.9
Energie-efficiëntieklasse	A
Energieverbruik met een standard belading, conventionele mo-dus	0,84 kWh/cyclus
Energieverbruik met een standard belasting, heteluchtmodus	0,75 kWh/cyclus
Aantal holtes	1
Warmtebron	Elektriciteit
Volume	57 l
Soort oven	Oven in vrijstaand fornuis
Massa	41.0 kg

• Voor de Europese Unie overeenkomstig EU-verordingen 65/2014 en 66/2014.

Voor de Republiek Belarus overeenkomstig STB 2478-2017, aanhangsel G; STB 2477-2017, bijlagen A en B.

Voor Oekraine overeenkomstig 568/32020.

De energia-efficientreiklasse is nicht van toepassing op Rusland.

EN 60350-1 - Huishoudelijke elektrische kooktoestellen - Deel 1: Fornuizen, ovens, stoomovens en grills - Methoden voor het meten van prestaties.

15.4 Oven - Energiebesparing

Deze oven bevat functies die u open energia te besparenijdens het gelijks koken.

Zorg ervoor dat de ovendeur gesloten is als u de oven in werkung stelt. Open de ovendeur nicht te vaakijdens gelebruik. Houd het deurrubber schoon en zorg ervoor dat het goed op+zijnplaats vastzit.

Gebruik metalen kookgerei om meer energiete besparen.

Verwarm de oven Niet voor als het Niet hoeft.

Houd onderbrekingen:tussen het bakken zo kort mogelijk als je een aantal gerechten tegelijkertijd bereidt.

Koken met hete lucht

Gebruik indien möglich de vereidingsfuncties met hete lucht om energia te besparen.

Restwarmte

Wanner de kookduur langer is dan 30 minutes, verlaag dan de oventemperatuur tot minimaal 3-10 Minutes voor het einde van het koken. De restwarmte in de oven zal blijven koken.

Je kunt de restwärme gebruiken om andere maaltijden op te warmen.

Eten warm houlden

Kies de laagst mogelijkte temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden.

Vochtig bakken

Functie is ontworpen omijdens de bereiding energie te besparen. Voor meer details zie hoofdstuk "Oven - Dagelijks geleruik", Ovenfuncties.

16. MILIEUBESCHERMING

Recycler de materiai en met het symbol

Gooi de verpakking in een geschikte afvalcontainer om het te recycleren.

Beschem het milieu en de volksgezondheid en recycler op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool

nietwegmethethuishoudelijkafval.

Breng het product maar het milieustation bij u in de buurt of neem contact op met de gemeente.

Electrolux Appliances AB - Contact Address: Al. Powstanców Śląsckich 26, 30-570 Kraków, Poland

Alle geveens, tekeningen, schelsen en afbeeldingen in dit document zijn het exclusive eigendom van SOURCING & CREATION. SOURCING & CREATION behoudt alle rechten met betrekking tot haar merken, creaties en informatie. Alle kopieen, of reproducties, met eender welk middel, worden beoordeeld en beschouwd als een vervalsing.

Dit op het apparaat aangebrachte symbool betekent dat het apparaat aan het einde van de levensduur afgevoed moort worden volgens de voorschriften voor afgedankte elektrische en elektronische apparatuar (WEEE). Dit apparaat mag dus in geen geval bij het gewone huisafval weggeworpen worden maar moot toen een specifie inzamelpunt terugebracht worden. De gemeente (vulstortplaaten) of de verkooppunten stellen inzemalsystemen en -punter tot uw beschikking. Door uw apparaat aan het einde van de levensduur in te leveren voor recycling, draagt u bij aan de milieuubeschemming en voorkomt u schadelijk gevolgen voor de gezondheid.

Waarborg geldig vanaf de datum van aankoop (kasticket geldt als bewijs). De garantie aktg degen gebrekten of schade de voortvloeien uit een onjuiste installmenten, een onjuist gebruik of de normale slijtage van het product.

essential

SERVICE RELATION CLIENTS /Customer Relations Department /Servicio de Atencion al Cliente /Kundenservice / Klantenafideling

Avenue de la Motte CS 80137 59811 Lesquin cede

Art. 8009769 Ref. EEC/506s

FABRIQUE EN EUROPE / Made in Europe / Fabricado en Europa / Hergestellt in der Europa / Gefabriceerd in Europa

SOURCING & CREATION
Avenue de la Motte
59810 Lesquin - FRANCE

Lever uw bijdrage aan het milieu. Recycle dit product aan het einde van zich levensduur.
