GEBRUIKSAANWIJZING DS6000 KARCHER

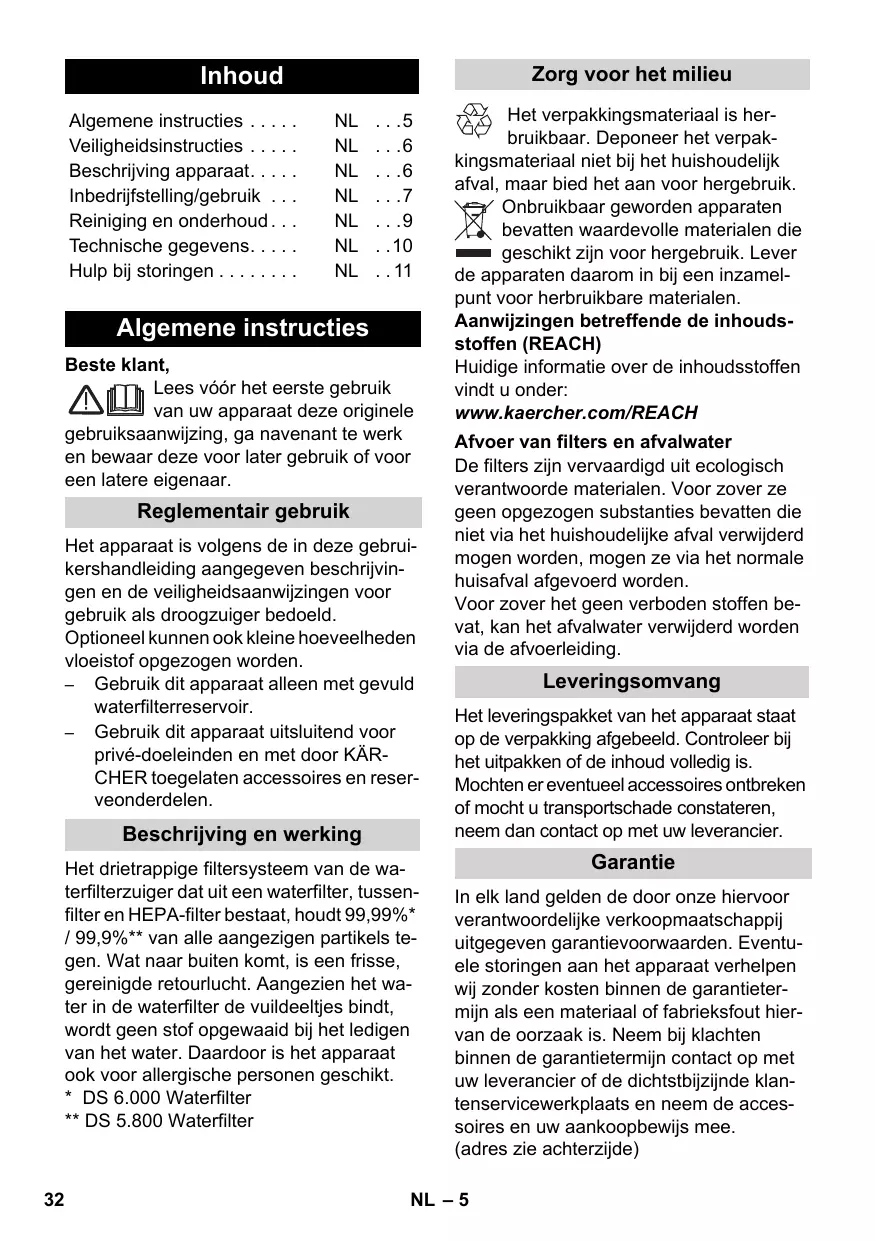

Algemene instructies . . . . . Veiligheidsinstructies . . . . . Beschrijving apparaat. . . . . Inbedrijfstelling/gebruik . . . Reiniging en onderhoud . . . Technische gegevens. . . . . Hulp bij storingen . . . . . . . .

Zorg voor het milieu NL NL NL NL NL NL NL

. . .5 . . .6 . . .6 . . .7 . . .9 . .10 . . 11

Algemene instructies Beste klant, Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Reglementair gebruik Het apparaat is volgens de in deze gebruikershandleiding aangegeven beschrijvingen en de veiligheidsaanwijzingen voor gebruik als droogzuiger bedoeld. Optioneel kunnen ook kleine hoeveelheden vloeistof opgezogen worden. – Gebruik dit apparaat alleen met gevuld waterfilterreservoir. – Gebruik dit apparaat uitsluitend voor privé-doeleinden en met door KÄRCHER toegelaten accessoires en reserveonderdelen.

Beschrijving en werking Het drietrappige filtersysteem van de waterfilterzuiger dat uit een waterfilter, tussenfilter en HEPA-filter bestaat, houdt 99,99%* / 99,9%** van alle aangezigen partikels tegen. Wat naar buiten komt, is een frisse, gereinigde retourlucht. Aangezien het water in de waterfilter de vuildeeltjes bindt, wordt geen stof opgewaaid bij het ledigen van het water. Daardoor is het apparaat ook voor allergische personen geschikt. * DS 6.000 Waterfilter ** DS 5.800 Waterfilter

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Aanwijzingen betreffende de inhoudsstoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH Afvoer van filters en afvalwater De filters zijn vervaardigd uit ecologisch verantwoorde materialen. Voor zover ze geen opgezogen substanties bevatten die niet via het huishoudelijke afval verwijderd mogen worden, mogen ze via het normale huisafval afgevoerd worden. Voor zover het geen verboden stoffen bevat, kan het afvalwater verwijderd worden via de afvoerleiding.

Leveringsomvang Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Garantie In elk land gelden de door onze hiervoor verantwoordelijke verkoopmaatschappij uitgegeven garantievoorwaarden. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn als een materiaal of fabrieksfout hiervan de oorzaak is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem de accessoires en uw aankoopbewijs mee. (adres zie achterzijde)

Klantenservice Bij vragen of storingen helpt onze KÄRCHER-filiaal u graag verder. (adres zie achterzijde)

Bestelling van reserveonderdelen en bijzondere toebehoren Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing. Reserveonderdelen en toebehoren zijn verkrijgbaar bij uw handelaar of uw KÄRCHER-filiaal. (adres zie achterzijde)

Veiligheidsinstructies Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vaardigheden of met gebrek aan ervaring en/of kennis gebruikt te worden, tenzij ze door een voor hun veiligheid verantwoordelijke persoon in de gaten gehouden worden of van hem aanwijzingen ontvingen hoe het apparaat gebruikt moet worden. Kinderen dienen in de gaten gehouden te worden om er zeker van te zijn dat ze niet met het apparaat spelen. – Bij langdurige bedrijfsonderbrekingen moet het apparaat aan de hoofdschakelaar / apparaatschakelaar uitgeschakeld worden of moet de netstekker uitgetrokken worden. 몇 Elektrische aansluiting Gebruik uitsluitend wisselstroom voor het apparaat. De spanning moet overeenkomen met de vermelding op het typeplaatje van het apparaat.  Gevaar voor elektrische schokken Pak de stekker en wandcontactdoos nooit met vochtige handen beet. Netstekker niet verwijderen door hem aan de netkabel uit het stopcontact te trekken. Controleer netsnoer en stekker vóór gebruik altijd op beschadigingen. Laat een beschadigd netsnoer onmiddellijk vervan–

gen door een bevoegde klantendienst-/ elektromonteur. We adviseren wandcontactdozen met voorgeschakelde lekstroom-veiligheidsschakelaar (maximaal 30 mA nominale activerings-stroomsterkte) te gebruiken, ter vermijding van elektrische ongelukken.  Gevaar Bepaalde stoffen kunnen door het opwaaien met de zuiglucht explosieve dampen of mengsels vormen! De volgende stoffen nooit opzuigen: – Explosieve of brandbare gassen, vloeistoffen en stof (reactief stof) – Reactief metaalstof (bijv. aluminium, magnesium, zink) in verbinding met sterk alkalische en zure reinigingsmiddelen – Onverdunde sterke zuren en logen – Organische oplosmiddelen (bijv. benzine, verfverdunner, aceton, stookolie). Bovendien kunnen deze stoffen de bij het apparaat gebruikte materialen aantasten.

Beschrijving apparaat  Afbeeldingen zie uitklapblad 4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

Netsnoer met stekker Schakelaar van het apparaat (AAN / UIT) Apparaatklep Handgreep Openingsknop voor apparaatklep Ontschuimvloeistof (FoamStop) Polstermondstuk Parkeerhouder voor vloerspuitkop Accessoireklep Bergruimte toebehoren Spleetmondstuk Afvoerklep voor HEPA-filter HEPA-filter Waterfilterreservoir Keerschot Deksel van waterfilterreservoir Tussenfilter Vloerzuigmond, omschakelbaar 33

een rechte houding ontspannen kunt werken.

19 Ontgrendeling voor de verstelling van de telescopische zuigbuis 20 Telescoopzuigbuis 21 Secundaire-luchtschuifklep 22 Handgreep 23 Zuigslang Bij apparaat 1.195-202,0 extra in de leveromvang 24 Turbo vloerspuitkop

Waterfilterreservoir vullen

Inbedrijfstelling/gebruik Let op! Het apparaat mag alleen in horizontale toestand worden gebruikt, als het waterreservoir gevuld is. Het waterreservoir moet eerst worden leeggemaakt, voordat het apparaat rechtop wordt geplaatst, anders kan de vloer beschadigd raken. Attentie! Als de stoppen bij het inschakelen van het apparaat doorslaan, kan het zijn dat er tegelijkertijd andere elektronische apparaten op dezelfde stroomkring zijn aangesloten en gebruikt worden. Stelt u in dit geval het apparaat op het laagste vermogensniveau in, voordat u het apparaat aanzet. Daarna kunt u een hoger vermogensniveau kiezen. Beveiliging van het net zie hoofdstuk "technische gegevens". Belangrijke aanwijzing! Het apparaat schakelt zelf automatisch uit bij gevaar voor oververhitting. Schakel het apparaat uit en trek de stekker eruit. Vervang de HEPA-filter. Na het verhelpen van de storing het apparaat minstens 1 uur laten afkoelen, dan is het apparaat weer bedrijfsklaar.

Accessoires aansluiten Afbeelding  Zuigslang aansluiten op het apparaat.  Telescopische zuigbuis met greep verbinden en vloerspuitkop aanbrengen. Afbeelding  Ontgrendeling bedienen en binnenste buis op de gewenste lengte uittrekken resp. inschuiven. Instructie: De telescopische zuigbuis volgens het formaat instellen zodat u in 34

Let op Gebruik dit apparaat niet zonder gevuld waterfilterreservoir! Bij de levering zijn de tussenfilter en het keerschot reeds gemonteerd. Gelieve bij het vullen erop te letten dat deze bestanddelen juist aangebracht zijn (zie: LEVERINGSPAKKET). Ze kunnen de oorzaak zijn van een slechte zuigprestatie of een vroegtijdige uitval van de tussenfilter (zie: WERKING BEEINDIGEN). Afbeelding  Apparaatklep openen en ontschuimvloeistof (FoamStop) en waterfilterreservoir wegnemen. Afbeelding  Het deksel van het waterfilterreservoir en het keerschot verwijderen en het waterfilterreservoir tussen de MIN- en MAX-markering vullen met leidingwater (ca. 1,7 liter)! Afbeelding  Een dopje ontschuimvloeistof (FoamStop) in het waterfilterreservoir vullen. Instructie: De werking van de zuiger berust op de verwerveling van de zuiglucht in de waterfilter. Daarbij worden opgezogen deeltjes en restanten van reinigingsmiddelen uit vloerbedekkingen in het waterbad verzameld. Onder bepaalde omstandigheden kan dit schuimvorming tot gevolg hebben. Om dat te vermijden, moet een volledig dopje ontschuimvloeistof in het waterbad gevoegd worden. Een lichte schuimvorming tijdens het gebruik is normaal en heeft geen negatieve gevolgen voor de werking. Afbeelding  Instructie: Gelieve water bij te vullen wanneer het waterpeil in het reservoir tijdens het werk onder de „MIN” markering zakt. Keerschot aanbrengen en het deksel van het waterfilterreservoir opnieuw

aanbrengen. Het waterfilterreservoir volledig in het apparaat zetten.

Werken met voegsproeier en kussensproeier

Beginnen met het werk Afbeelding  De stroomkabel volledig uit het apparaat trekken. Afbeelding  Apparaatstekker in de contactdoos steken.  Voor het inschakelen de hoofdschakelaar (in/uit) indrukken. Let op Geen grote hoeveelheden poederachtige stoffen zoals bijvoorbeeld cacaopoeder, bloem, wasmiddel, puddingpoeder en dergelijke opzuigen!

Werken met de vloerspuitkop Zuigen van harde oppervlakken Afbeelding  Druk met de voet op de omschakelaar op het vloermondstuk. De borstelranden aan de onderzijde van het vloermondstuk staan naar buiten Zuigen van tapijten Afbeelding  Druk met de voet op de omschakelaar op het vloermondstuk. De borstelranden aan de onderzijde van het vloermondstuk staan naar binnen Instructie: Door de hoge constante zuigkracht van het apparaat kunnen de zuigmonden zich bij het werken op tapijten, kussens, enz. te vast zuigen. Gebruik in dat geval de schuifopening om de zuigkracht te verlagen. Na gebruik weer sluiten.

Instructie: Voegsproeier en kussensproeier zijn ondergebracht in het apparaat. Afbeelding  Om te werken moeten de accessoireklep geopend en het gewenste mondstuk eruit genomen worden. Voegsproeier voor randen, voegen, radiatoren en moeilijk toegankelijke plaatsen. Kussensproeier voor het schoonzuigen van gestoffeerde meubelen, matrassen, gordijnen e.a.

Turbo vloerspuitkop *afhankelijk van de uitvoering Afbeelding  Turbo vloerspuitkop (bestelnr. 4.130-177,0) Borstelen en zuigen in een keer. Met name geschikt voor het opzuigen van dierenharen en het zuigen van hoogpolige tapijten. De rolborstel wordt aangedreven door de luchtstroom. Geen elektrische aansluiting vereist.

Parkeerstand Afbeelding  Apparaat uitsvhakelen, daartoe hoofdschakelaar (in/uit) indrukken Afbeelding  De vloerspuitkop bij werkonderbrekingen in de opname aan het apparaat steken.

Afbeelding  Apparaat uitschakelen en de stekker uit de wandcontactdoos trekken. Afbeelding  Door zacht aan de stroomkabel te trekken, trekt de kabel zich automatisch in het apparaat.

Let op Voor het bewaren van het apparaat moet gegarandeerd zijn dat geen water meer in het waterfilterreservoir zit en dat alle onderdelen van het waterfiltersysteem goed droog zijn.  Apparaat voor het transport aan de draaghandgreep vasthouden en in droge ruimten opslaan. Afbeelding  Apparaat mag voor opslag rechtop geplaatst worden. Op de onderkant van het apparaat bevindt zich voor het vloermondstuk een extra parkeerpositie.

Reinigen van het waterfiltersysteem Let op Na elk gebruik het waterfilterreservoir, het filterdeksel en het keerschot onder stromend water afspoelen en laten drogen. Gelieve op proper gereinigde geleidingen van het keerschot te letten. Afbeelding  Het waterfilterreservoir uit het apparaat nemen (zie: WATERFILTERRESERVOIR VULLEN). Afbeelding  Deksel van het reservoir nemen en keerschot wegnemen.  Het waterfilterreservoir leegmaken.  Deksel, keerschot en waterfilterreservoir onder stromend water afspoelen en laten drogen. Afbeelding  De tussenfilter indien nodig reinigen / afspoelen. (zie: ONDERHOUD) Let op Alle onderdelen van de waterfilter moeten voor de montage goed gedroogd zijn!

Reiniging en onderhoud 몇 Gevaar Bij alle reinigings- en onderhoudswerkzaamheden altijd het apparaat uitschakelen en de stekker uit het stopcontact trekken.

Tussenfilter reinigen / vervangen Instructie: De tussenfilter bij normaal gebruik ten laatste alle 8 weken reinigen, bij een vermindering van de zuigkracht ook vroeger. Voor de reiniging een courante zachte spons voor huishoudelijk werk gebruiken om te vermijden dat de gecoate lamellen beschadigd worden. Afbeelding  De afzonderlijke lamellen van de tussenfilter met de spons onder stromend water reinigen.  Filter volledig laten drogen.  Bij normaal gebruik de tussenfilter ten laatste na 12 maanden vervangen, indien nodig ook vroeger. Instructie: De tussenfilter moet met het restafval meegegeven worden.

Apparaat en accessoires reinigen

몇 Gevaar Geen schuurmiddelen, glas of reinigingsmiddelen gebruiken! Dompel het apparaat nooit in water. Afbeelding  Zuigslang en handgreep kunnen voor het reinigen uiteen genomen worden.  De accessoires controleren op verstopping en indien nodig reinigen. Voor het reinigen van de vloerspuitkop mag geen water gebruikt worden.

Turbo vloerspuitkop reinigen *afhankelijk van de uitvoering In de borstelwals gedraaid haar met een schaar langs de snijrand scheiden, vervolgens met het spleetmondstuk afzuigen.

HEPA-filter vervangen Instructie: Om een optimaal reinigingsresultaat en functionaliteit van het apparaat te garanderen, moet die ten laatste na 12 maanden vervangen worden. In geval van beschadiging of sterke verontreiniging vroeger vervangen. Let op De HEPA-filter niet uitwassen!  De afvoerklep wegnemen. Afbeelding  De HEPA-filter verwijderen.  Een nieuwe HEPA-filter zodanig aanbrengen dat hij met een „KLIK" vastklikt.  De afdekking opnieuw zodanig aanbrengen dat ze met een „KLIK" vastklikt.

Nominale spanning 1~50/60 Hz

Hulp bij storingen Kleinere storingen kunt u zelf oplossen met behulp van het volgende overzicht. Bij twijfel neemt u contact op met de bevoegde klantenservice.  Gevaar Bij alle reinigings- en onderhoudswerkzaamheden altijd het apparaat uitschakelen en de stekker uit het stopcontact trekken. Reparaties en werkzaamheden aan elektrische componenten mogen alleen door bevoegde medewerkers van de technische dienst worden uitgevoerd.

Apparaat zuigt niet Stroomtoevoer is onderbroken  Stekker uittrekken, aansluitkabel en stekker controleren op beschadigingen.

Zwakke / verminderde zuigkracht Keerschot vergeten of niet juist aangebracht  Keerschot juist aanbrengen. (zie: WATERFILTERRESERVOIR VULLEN) Tussenfilter ontbreekt of is niet juist aangebracht  Tussenfilter controleren.

Te weinig of te veel water in het waterfilterreservoir  MIN / MAX markering op het reservoir controleren. HEPA-filter is verontreinigd.  HEPA-filter vervangen. (zie: ONDERHOUD) Accessoire is verstopt  Verstopping oplossen. (zie: ONDERHOUD) Schuifopening aan de handgreep openen.  Schuifopening sluiten. (zie: WERKEN MET DE VLOERSPUITKOP)

Apparaatklep sluit niet. Deksel van de waterfilter is niet correct aangebracht.  Deksel van het waterfilterreservoir correct aanbrengen. Waterfilter is niet juist aangebracht.  Waterfilter wegnemen en correct in het apparaat plaatsen. (zie: WATERFILTERRESERVOIR VULLEN)

Tussenfilter is verontreinigd  Filter uitwassen, indien nodig nieuwe tussenfilter aanbrengen. (zie: ONDERHOUD) Tussenfilter is nat  Tussenfilter laten drogen of nieuwe droge filter aanbrengen. (zie: ONDERHOUD) Sterke schuimvorming in het waterfilterreservoir  Water vervangen en 1–2 dopjes FoamStop toevoegen. Tussenfilter controleren op vochtigheid. Indien nodig, de vochtige filter onder stromend water reinigen en vervolgens laten drogen of een nieuwe filter aanbrengen. 38
