BEDIENUNGSANLEITUNG DS6000 KARCHER

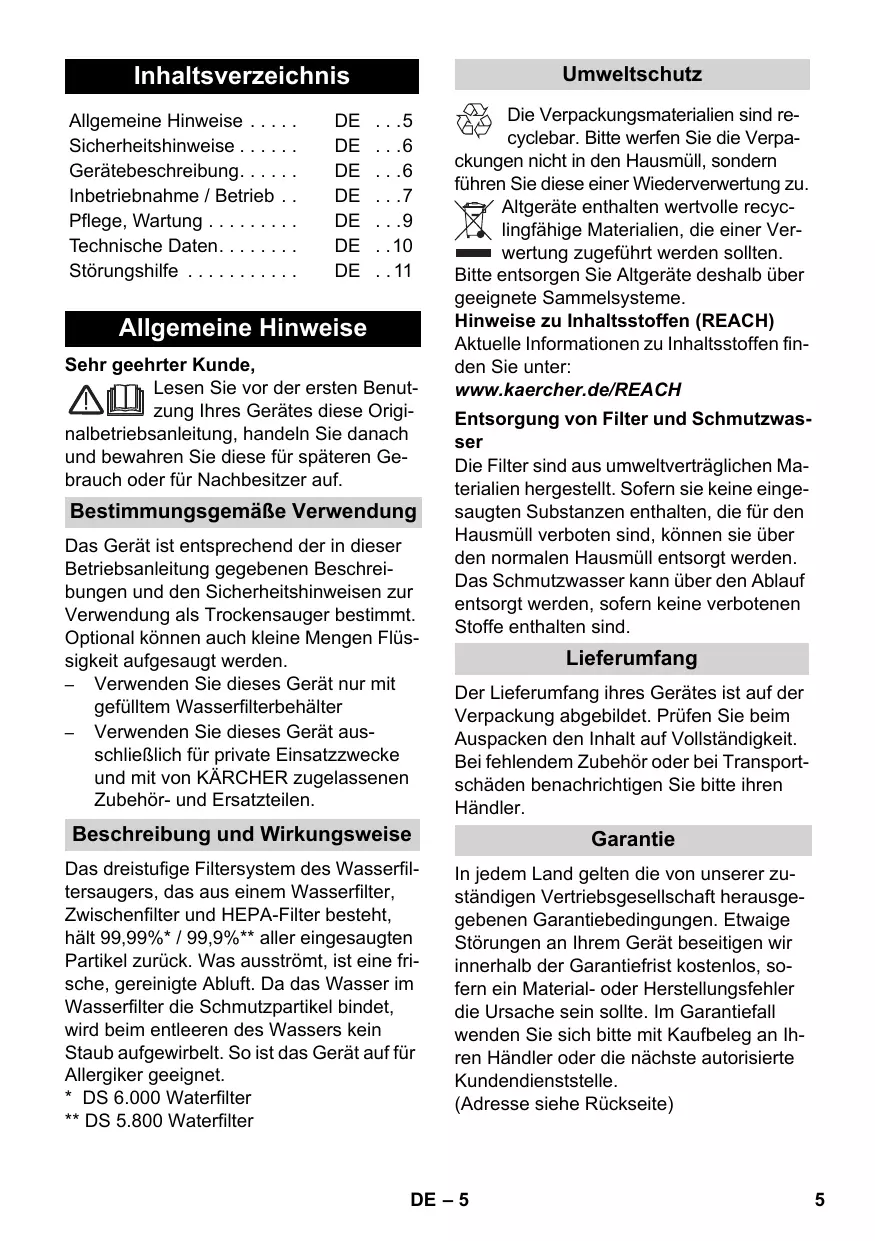

Inhaltsverzeichnis Deutsch

Allgemeine Hinweise . . . . . Sicherheitshinweise . . . . . . Gerätebeschreibung. . . . . . Inbetriebnahme / Betrieb . . Pflege, Wartung . . . . . . . . . Technische Daten. . . . . . . . Störungshilfe . . . . . . . . . . .

DE DE DE DE DE DE DE Umweltschutz . . .5 . . .6 . . .6 . . .7 . . .9 . .10 . . 11

Allgemeine Hinweise Sehr geehrter Kunde, Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung Das Gerät ist entsprechend der in dieser Betriebsanleitung gegebenen Beschreibungen und den Sicherheitshinweisen zur Verwendung als Trockensauger bestimmt. Optional können auch kleine Mengen Flüssigkeit aufgesaugt werden. – Verwenden Sie dieses Gerät nur mit gefülltem Wasserfilterbehälter – Verwenden Sie dieses Gerät ausschließlich für private Einsatzzwecke und mit von KÄRCHER zugelassenen Zubehör- und Ersatzteilen.

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH Entsorgung von Filter und Schmutzwasser Die Filter sind aus umweltverträglichen Materialien hergestellt. Sofern sie keine eingesaugten Substanzen enthalten, die für den Hausmüll verboten sind, können sie über den normalen Hausmüll entsorgt werden. Das Schmutzwasser kann über den Ablauf entsorgt werden, sofern keine verbotenen Stoffe enthalten sind.

Lieferumfang Der Lieferumfang ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren Händler.

Beschreibung und Wirkungsweise

Das dreistufige Filtersystem des Wasserfiltersaugers, das aus einem Wasserfilter, Zwischenfilter und HEPA-Filter besteht, hält 99,99%* / 99,9%** aller eingesaugten Partikel zurück. Was ausströmt, ist eine frische, gereinigte Abluft. Da das Wasser im Wasserfilter die Schmutzpartikel bindet, wird beim entleeren des Wassers kein Staub aufgewirbelt. So ist das Gerät auf für Allergiker geeignet. * DS 6.000 Waterfilter ** DS 5.800 Waterfilter

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)

Kundendienst Bei Fragen oder Störungen hilft Ihnen unsere KÄRCHER-Niederlassung gerne weiter. (Adresse siehe Rückseite)

Bestellung von Ersatzteilen und Sonderzubehör Eine Auswahl der am häufigsten benötigten Ersatzteile finden Sie am Ende der Betriebsanleitung. Ersatzteile und Zubehör erhalten Sie bei ihrem Händler oder bei ihrer KÄRCHER-Niederlassung. (Adresse siehe Rückseite)

Sicherheitshinweise Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. – Bei längeren Arbeitspausen Gerät am Hauptschalter / Geräteschalter ausschalten oder Netzstecker ziehen. 몇 Elektrischer Anschluss Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.  Stromschlaggefahr Netzstecker und Steckdose niemals mit feuchten Händen anfassen. Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen. Anschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fach–

kraft austauschen lassen, um Gefährdungen zu vermeiden. Zur Vermeidung von Elektrounfällen empfehlen wir, Steckdosen mit vorgeschaltetem Fehlerstrom-Schutzschalter (max. 30 mA Nennauslöse-Stromstärke) zu benutzen.  Gefahr Bestimmte Stoffe können durch die Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden! Nachfolgende Stoffe niemals aufsaugen: – Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reaktive Stäube) – Reaktive Metall-Stäube (z.B. Aluminium, Magnesium, Zink) in Verbindung mit stark alkalischen und sauren Reinigungsmitteln – Unverdünnte starke Säuren und Laugen – Organische Lösungsmittel (z.B. Benzin, Farbverdünner, Aceton, Heizöl). Zusätzlich können diese Stoffe die am Gerät verwendeten Materialien angreifen.

Gerätebeschreibung  Abbildungen siehe Ausklappseite 4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

Netzanschlusskabel mit Stecker Geräteschalter (EIN/AUS) Geräteklappe Tragegriff Öffungstaste für Geräteklappe Entschäumerflüssigkeit (FoamStop) Polsterdüse Parkhalterung für Bodendüse Zubehörklappe Zubehöraufnahme Fugendüse Abluftklappe für HEPA-Filter HEPA-Filter Wasserfilterbehälter Prallplatte Deckel von Wasserfilterbehälter Zwischenfilter Bodendüse, umschaltbar

19 Entriegelung zur Verstellung des Teleskopsaugrohrs 20 Teleskopsaugrohr 21 Fehlluftschieber 22 Handgriff 23 Saugschlauch Beim Gerät 1.195-202.0 zusätzlich im Lieferumfang 24 Turbobodendüse

Inbetriebnahme / Betrieb Achtung! Das Gerät darf bei gefülltem Wassertank nur im waagerechten Zustand betrieben werden. Der Wassertank muss vor Aufstellen des Gerätes entleert werden, sonst kann es zu Beschädigungen am Fußboden kommen. Bitte beachten! Sollte beim Einschalten des Gerätes die Netzsicherung auslösen, kann es daran liegen, dass gleichzeitig andere Elektrogeräte am gleichen Stromkreis angeschlossen und betrieben werden. Stellen Sie in diesem Fall die niedrigste Leistungsstufe am Gerät ein, bevor Sie das Gerät einschalten. Danach können Sie eine höhere Leistungsstufe wählen. Netzabsicherung siehe Kapitel „Technische Daten“. Wichtiger Hinweis! Das Gerät schaltet sich bei Gefahr einer Überhitzung automatisch ab. Schalten Sie das Gerät aus und ziehen den Netzstecker. Wechseln Sie den HEPA-Filter. Nach Beseitigung der Störung das Gerät mindestens 1 Stunde abkühlen lassen, dann ist das Gerät wieder betriebsbereit.

Zubehör anschließen Abbildung  Saugschlauch an Gerät anschließen.  Handgriff mit Teleskopsaugrohr verbinden und Bodendüse aufstecken. Abbildung  Entriegelung betätigen und inneres Rohr auf die gewünschte Länge ausziehen bzw. einschieben.

Hinweis: Das Teleskopsaugrohr entsprechend Ihrer Größe einstellen damit Sie in aufrechter Haltung entspannt Arbeiten können.

Wasserfilterbehälter füllen Achtung Gerät nicht ohne befüllten Wasserfilterbehälter benutzen! Bei Auslieferung ist der Zwischenfilter und die Prallplatte bereits eingesetzt. Achten Sie beim Befüllen darauf, dass diese Bestandteile richtig eingesetzt sind (siehe: LIEFERUMFANG). Sie können die Ursache für schlechte Absaugleistung oder frühzeitigen Ausfall des Zwischenfilters sein (siehe: BETRIEB BEENDEN). Abbildung  Geräteklappe öffnen und Entschäumerflüssigkeit (FoamStop) sowie Wasserfilterbehälter herausnehmen. Abbildung  Den Deckel vom Wasserfilterbehälter abnehmen sowie die Prallplatte herausnehmen und den Wasserfilterbehälter zwischen der MIN und MAX-Markierung mit Leitungswasser (ca. 1,7 Liter) befüllen! Abbildung  Von der Entschäumerflüssigkeit (FoamStop) eine Verschlusskappe in den Wasserfilterbehälter zugeben. Hinweis: Die Funktionsweise des Saugers beruht auf der Verwirbelung der Saugluft im Wasserfilter. Dabei sammeln sich Sauggut und Reinigungsmittelrückstände von Bodenbelägen im Wasserbad. Unter bestimmten Umständen kann dies zu Schaumbildung führen. Um diese zu unterbinden, müssen Sie eine Verschlusskappe voll Entschäumerflüssigkeit in das Wasserbad geben. Eine leichte Schaumbildung während des Betriebes ist normal und führt zu keiner Beeinträchtigung der Funktion.

Abbildung  Hinweis: Füllen Sie bitte Wasser nach wenn der Wasserstand im Behälter während der Arbeit unter die „MIN” Markierung sinkt. Prallplatte einsetzen und den Deckel vom Wasserfilterbehälter wieder aufsetzen. Den Wasserfilterbehälter ganz in das Gerät einsetzen.

Mit der Arbeit beginnen Abbildung  Das Netzkabel vollständig aus dem Gerät ziehen. Abbildung  Gerätestecker in Netzsteckdose einstecken.  Zum Einschalten den Geräteschalter (Ein-/Aus) drücken. Achtung Keine großen Mengen an pulverförmigen Stoffen wie Kakao, Mehl, Waschmittel, Puddingpulver und ähnliche aufsaugen!

Arbeiten mit der Bodendüse Saugen von Hartflächen Abbildung  Mit dem Fuß den Umschalter der Bodendüse drücken. Die Bürstenstreifen an der Unterseite der Bodendüse sind ausgefahren.

Hinweis: Fugendüse und Polsterdüse sind im Gerät untergebracht. Abbildung  Zum Arbeiten Zubehörklappe öffnen und gewünschte Düse entnehmen. Fugendüse für Kanten, Fugen, Heizkörper und schwer zugängige Bereiche. Polsterdüse zum Absaugen von Polstermöbeln, Gardinen, Matratzen u.a.

Turbobodendüse * je nach Ausstattung Abbildung  Turbobodendüse (Bestell-Nr. 4.130-177.0) Bürsten und Saugen in einem Arbeitsgang. Besonders geeignet zum Aufsaugen von Tierhaaren und Saugen von hochflorigen Teppichen. Antrieb der Bürstenwalze erfolgt über den Luftstrom. Kein Elektroanschluss erforderlich.

Saugen von Teppichböden Abbildung  Mit dem Fuß den Umschalter der Bodendüse drücken. Die Bürstenstreifen an der Unterseite der Bodendüse sind eingefahren. Hinweis: Durch die hohe konstante Saugleistung des Gerätes können sich die Saugdüsen bei Arbeiten auf Teppichen, Polstern usw. zu fest ansaugen. Benutzen Sie in diesem Fall den Fehlluftschieber zur Reduzierung der Saugleistung. Nach Gebrauch wieder schließen.

Arbeiten mit Fugendüse und Polsterdüse

Abbildung  Gerät ausschalten, dazu Geräteschalter (Ein-/Aus) drücken. Abbildung  Die Bodendüse bei Arbeitspausen in die Aufnahme am Gerät stecken.

Transport, Aufbewahren

Abbildung  Gerät ausschalten und Netzstecker ziehen. Abbildung  Durch leichtes ziehen am Netzanschlusskabel, zieht sicht das Kabel automatisch in das Gerät ein.

Achtung Vor der Aufbewahrung des Gerätes sicher stellen, dass sich kein Wasser mehr im Wasserfilterbehälter befindet und alle Teile des Wasserfiltersystems gut getrocknet sind.  Gerät zum Transport am Tragegriff halten und in trockenen Räumen aufbewahren. Abbildung  Gerät kann zur Aufbewahrung aufrecht gestellt werden. Auf der Unterseite des Gerätes befindet sich für die Bodendüse eine zusätzliche Parkposition.

Reinigen des Wasserfiltersystems Achtung Nach jedem Gebrauch Wasserfilterbehälter, Filterdeckel und die Prallplatte unter fließendem Wasser abspülen und trocknen lassen. Achten Sie auf sauber gereinigte Führungen der Prallplatte. Abbildung  Den Wasserfilterbehälter aus dem Gerät entnehmen (siehe: WASSERFILTERBEHÄLTER FÜLLEN). Abbildung  Deckel vom Behälter abnehmen und Prallplatte entnehmen.  Den Wasserfilterbehälter entleeren.  Deckel, Prallplatte und Wasserfilterbehälter unter fließendem Wasser abspülen und und trocknen lassen. Abbildung  Den Zwischenfilter nach Bedarf Reinigen/Abspülen. (siehe: PFLEGE, WARTUNG) Achtung Alle Teile des Wasserfilters müssen vor dem Zusammenbau gut getrocknet sein!

Pflege, Wartung 몇 Gefahr Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen.

Zwischenfilter reinigen / wechseln Hinweis: Den Zwischenfilter bei normalem Gebrauch spätestens alle 8 Wochen reinigen, bei nachlassender Saugkraft auch früher. Zur Reinigung einen handelsüblichen Haushaltsschwamm aus weichem Material verwenden, um eine Beschädigung der beschichteten Lamellen zu vermeiden. Abbildung  Die einzelnen Lamellen des Zwischenfilters mit dem Schwamm unter fließendem Wasser reinigen.  Filter vollständig trocknen lassen.  Bei normalem Gebrauch den Zwischenfilter spätestens nach 12 Monaten auswechseln, bei Bedarf auch früher. Hinweis: Der Zwischenfilter muss im Restmüll entsorgt werden.

Gerät und Zubehör reinigen

몇 Gefahr Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden! Gerät niemals in Wasser tauchen. Abbildung  Saugschlauch und Handgriff können zum Reinigen auseinandergenommen werden.  Das Zubehör auf Verstopfung kontrollieren und wenn nötig reinigen. Zum Reinigen der Bodendüse darf kein Wasser verwendet werden.

Turbobodendüse reinigen * je nach Ausstattung In der Bürstenwalze eingewickelte Haare mit einer Schere entlang der Schnittkante trennen, danach mit der Fugendüse absaugen.

HEPA-Filter wechseln

Nennspannung 1~50/60 Hz Leistung Pnenn

900 W Einfüllmenge Wasserfilterbehälter

Gewicht (ohne Zubehör)

DS 6.000 Waterfilter DS 6.000 Waterfilter, Mediclean: HEPA-Filter H 13 Klasse nach EN 1822 (Stand 1998) DS 5.800 Waterfilter: HEPA-Filter H 12 Klasse nach EN 1822 (Stand 1998) Technische Änderungen vorbehalten!

Hinweis: Um eine optimale Reinigungsleistung und Funktion des Gerätes zu gewährleisten muss dieser spätestens nach 12 Monaten gewechselt werden. Bei Beschädigung oder starker Verschmutzung vorher austauschen. Achtung Den HEPA-Filter nicht auswaschen!  Die Abluftklappe abnehmen. Abbildung  Den HEPA-Filter entnehmen.  Einen neuen HEPA-Filter so einsetzen, dass er mit einem „KLICK" einrastet.  Die Abdeckung wieder so einsetzen, dass sie mit einem „KLICK" einrastet.

Störungshilfe Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht selbst beheben. Im Zweifelsfall wenden Sie sich bitte an den autorisierten Kundendienst.  Gefahr Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen. Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Gerät saugt nicht Stromzufuhr ist unterbrochen  Netzstecker ziehen, Anschlusskabel und Netzstecker auf Schäden prüfen.

Zu wenig oder zu viel Wasser im Wasserfilterbehälter  MIN / MAX Markierung am Behälter überprüfen. HEPA-Filter ist verschmutzt  HEPA-Filter auswechseln. (siehe: PFLEGE, WARTUNG) Zubehör ist verstopft  Verstopfung beseitigen. (siehe: PFLEGE, WARTUNG) Fehlluftschieber am Handgriff offen  Fehlluftschieber schließen. (siehe: ARBEITEN MIT DER BODENDÜSE)

Geräteklappe schließt nicht

Schwache / nachlassende Saugleistung Prallplatte vergessen oder nicht richtig eingesetzt  Prallplatte richtig einsetzen. (siehe: WASSERFILTERBEHÄLTER FÜLLEN)

Deckel des Wasserfilters ist nicht richtig aufgesetzt  Deckel des Wasserfilterbehälters richtig aufsetzen. Wasserfilter ist nicht richtig eingesetzt  Wasserfilter heraus nehmen und richtig in das Gerät einsetzen. (siehe: WASSERFILTERBEHÄLTER FÜLLEN)

Zwischenfilter fehlt oder ist nicht richtig eingesetzt  Zwischenfilter überprüfen. Zwischenfilter ist verschmutzt  Filter auswaschen, bei Bedarf neuen Zwischenfilter einsetzen. (siehe: PFLEGE, WARTUNG) Zwischenfilter ist nass  Zwischenfilter trocknen lassen oder neuen trockenen Filter einsetzen. (siehe: PFLEGE, WARTUNG) Starke Schaumbildung im Wasserfilterbehälter  Wasser wechseln und 1–2 Verschlusskappen FoamStop zugeben. Zwischenfilter auf Feuchtigkeit überprüfen. Wenn nötig, feuchten Filter unter fließendem Wasser reinigen und anschließend trocknen lassen, oder neuen Filter einsetzen. DE – 11
