GEBRUIKSAANWIJZING FH-X700BT PIONEER

Installatiehandleiding

PykoBoIcTBoNo yCTaHOBKe

Installation

Important

• Controller alle aansluiingen en systemen voordat u de installmente voltooit.
• Gebruik geen onderendeeln van andere fabrikanten; deze KINDEN stoveringen vooroorzaken.
• Neem contact op met uw dealer als er voor de installmentatie gaten moeten worden geboord of als er andere aanpassingen aan het voertuig nodig�.
• Installer dit toestel niet op een plaats waar: — het de besturing van het voertuig kan belemmeren.
• het de inzitenden kan verwonden bij een noodstop.
• De halfgeleider laser raakt bij oververhitting beschadigd. Plaats dit apparaat Niet opplaatsen waar het warm worden, zoals nabij de uitlaat van een kachel.
• Dit toestel werkkt het Beste als het worden geplaatst onder een hok van maar den 60^

• Laat bij het plaatsen voldoende ruimte vrij中断er het achterpaneel en wikkel losse kabels zo dat ze de ventilatiegaten Niet blokken; zorg altijd dat warmte goed wordt afgevoerdijdens gebruik van het toestel.

• Gebruik voor installment in de handel verkrijgbare onderdelen.

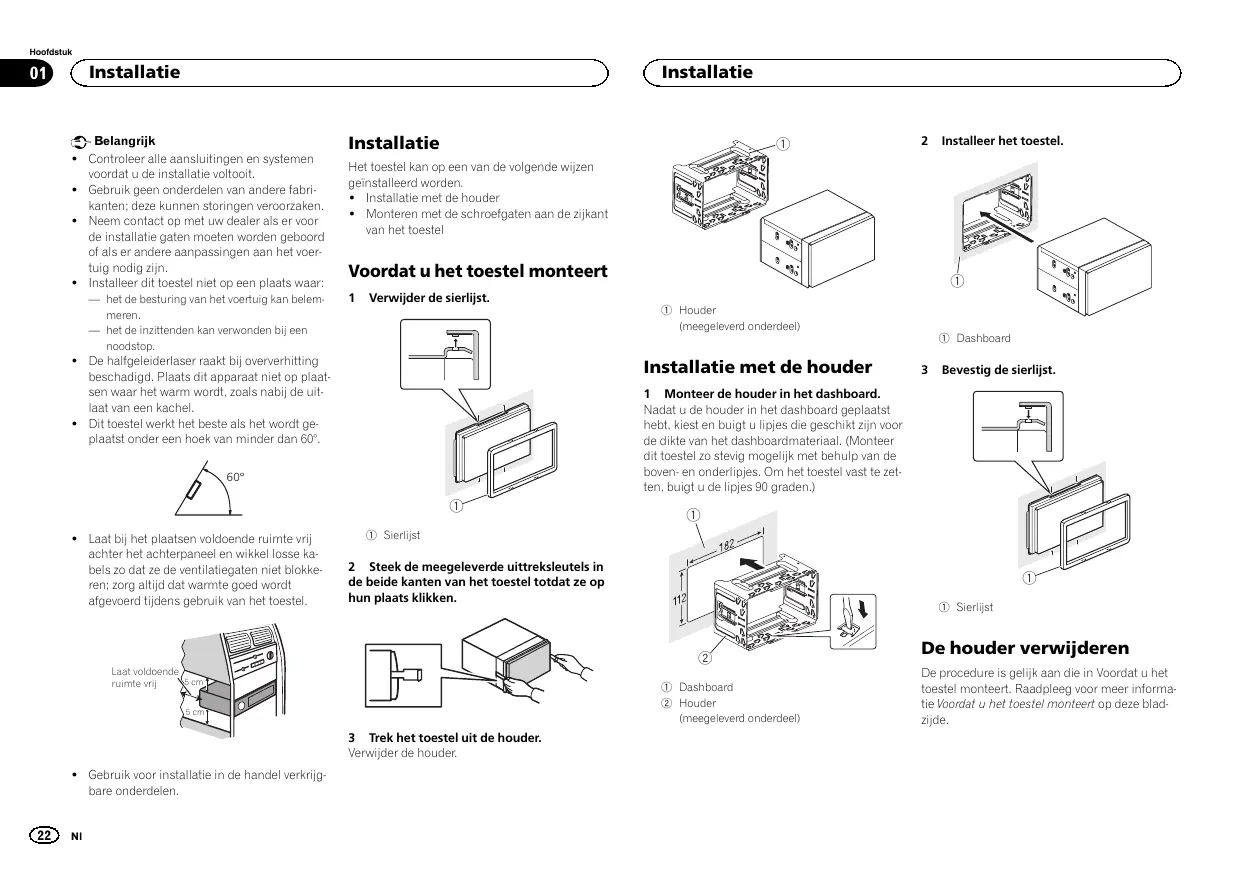

Installatie

He toestel kan op een van de volgende wijzen geinstalleerd worden.

• Installatie met de houder
• Monteren met de schroefgaten aan de zijkant van het toestel

Voordat u het toestel monteert

1 Verwijder de sierlijst.

① Sierlijst

2 Steek de meegeleverde uittreksleutels in de beiden kanten van het toestel totdat ze op hunplaats klikken.

3 Trek het toestel uit de houder.

Verwijder de houder.

Installatie

① Houser

(meegeleverd onderdeel)

Installatie met de houder

1 Monteer de houser in het dashboard. Nadat u de houser in het dashboard geplaat hebt, kiest en buigt u lipjes die geschikt zijn de dikte van het dashboardmaterial. (Montit dit toestel zo stevig mogelijk met behulp van boven- en onderlipjes. Om het toestel vast te ten, buigt u de lipjes 90 grades.)

① Dashboard
② Houder

(meegeleverd onderdeel)

2 Installee het toestel.

① Dashboard

3 Bevestig de sierlijst.

① Sierlijst

De houder verwijderen

De procedure is gelijk aan die in Voordat u het toestel monteert. Raadpleeg voor meer informatie Voordat u het toestel monteert op deze bladzijde.

Installatie

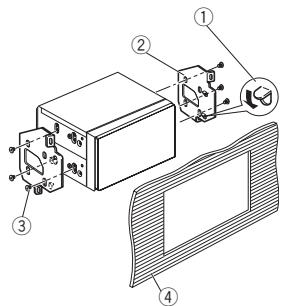

Monteren met de schroefgaten aan de zijkant van het toestel

• Bevestig het toestel aan de radiomontageklem.

Plaats het toestel zo dat de schroefgaten ervan samenvallen met de schroefgaten van de bevestigstklem. Bevestig het toestel met drie schroeven (stevig aandraaien) aan elke zijde.

① Als het uitsteeksejtje in de weg zit, buigt u het omlaag.
② Radiomontageklem
③ Platbolkopschroeven (5mm× 8mm)
④ Dashboard of console

Verbindingen

Belangrijk

• Als dit toestel worden geinstalleel en een voertuig met een contactschakelaar zonder ACC-stand (accessoirestand), kan de accu leglopen als de rode kabel Niet worden aangesloten op de aansluiting die bediening van de contactschakelaar herkent.

ACC-stand

Geen ACC-stand

• Gebruik van dit toestel onder andere omstandigden dan de volgende kan leiden tot brand of storingen.
  Voertuigen met een accu van 12 volt en nega-tie aardig.
  Luidspeakers van 50W (uitgangswaarde) en 4O lot 8Ω (impedantiewaarde).
• Om kortsluiting, oververhitting en storingen te voorkomen, moet u onderstaande aanwijzingen opvolen.
  Koppel de negatieve aansluiting van de accu los voordaat u het toestel instaeten.
  — Gebruik kabelklemmen of plakband om de bekabeling veilig aan te brengen. Bescherm de kabels met plakband op plaatsen waar deze gegen metalen onderdelen liggen.
• Plaats geen kabels in de buurt van beweegbare onderden zoals de versnellingspook of de stoeirails.
  — Leg kabels Niet op plaatsen die heet kannen worden, zoals zich bij de kachel.
  — Sluit de gele kabel niet op de accu aan via een gat in het motorcompartment.
  — Dek alle ongebruekte kabelaansluitingen af met isolatietape.
  Maak de kabels nicht korter.
  —Vewijder nooit de isolatie van de voedingskabel van dit toestel om andere apparaten van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt.

— Gebruik een zekering met het voorgeschren vermogen.
- Verbinde negativene luidsprekerkabel nooit rechtstreecks meet de aarding.
Voeg de negativie kabels van verschillende voedspreskien nooit samen.

• Als dit apparaat aan staat, worden het bedieningsgsnaal doorgenve via de blauw/witte kabel. Verbind deze kabel met de afstandsbedingien van een externe versterker of met de bedieningsaansluiting van de automatische antennene van het voertuig (maximaal 300mA , 12V gelijstkroom). Als het voertuig is uitgerust met een glasantenne, verbind u deze met de voedingsaansluiting van de antennebooster.
• Verbind de blauw/witte kabel nooit met de veodingsaansluiting van een externe versterker of automatische antenne. Anders kan de accu leeglopen of kan er storing optreden.
• De Zwarte kabel is de aarding. Dit toestel要去 geschreiben worden goeaard van andere apparaten (met name apparaten die veel stroom verbruiken zoals een versterker). Anders kan er brand of storing ontstaan wanner de aarding per ongeluk losraakt.

Dit toestel

① Ingang stroomkabel
② Microfooningang

Verbindingen

③ Microfoon
4m
④ Achteruitgang of subwooferuitgang
⑤ Uitgang voor
⑥ Antenne-ingang
⑦ Zekering (10 A)
⑧ Ingang voor draadafstandsbediening Een bedrade afstandsbedinginsadapter kan aangesloten worden (los verwrijgbaar).

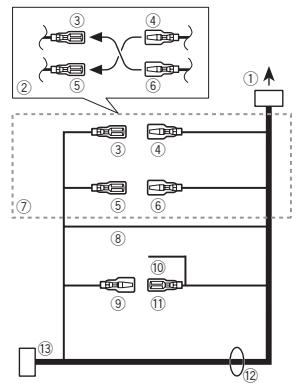

Stroomkabel

① Naar ingang stroomkabel
② De functie van ③ en ⑤ kan verschillen afhankelijk van het type voertuig. Verbind inDat geval ④ met ⑤ en ⑥ met ③
③ Geel Back-up (of accessory)
④ Geel Aansluiten op de constante 12 V-voedings-aansluiting.
⑤ Rood Accessoire (of back-up)

⑥ Rood

Aansluiten op een aansluiting die door de contactschakelaar worden aangestuurd (12 V gelijstkroom).

⑦ Verbind kabels van bezelfde kleur met elkaar.
⑧ Zwart (chassisaarding)
⑨ Blauw-wit

De pinpositie van de ISO-connector verschl. naerlangel het type voertuig. Als pin 5 de ante- tenne aanstuurt, verbindt u ⑨ en ⑪ .In andere typen voertuigen verbindt u ⑨ en ⑪ nooit.

Blauw-wit

Aansluiten op systeembedieningsaansluiting van de versterker (maximaal 300mA 12V gefijkstroom).

Blauw-wit

Aansluiten op bedieningsaansluiting van de gemotoriseerde antenne (maximaal 300mA 12V gelijkstroom).

Luidsprekerkabels

Wit: Linksvoor

Wit-zwart: Linksvoor

Grijs: Rechtsvoor

Grijs-zwart: Rechtsvoor

Groen: Linksachter of subwoofer

Groen-zwart: Linksachter of subwoofer

Violet: Rechtsachter of subwoofer

Violet-zwart: Rechtsachter of subwoofer

⑬ ISO-connector

Bij sommige voertuigen is de ISO-connector in twee verdelijk. Verbind in dat geval beiden connectoren.

Opmerkingen

Wijzig de begininstelling van dit toestel (raadpleeg bedieningshandleiding). De subwooferuitgang van dit toestel is mono.
- Als u een subwoofer van 70 W (2Ω) gekruikt, moet u de subwoofer aansluiten op de violette en zwart-violette draden van dit toestel. Sluit niets aan op de groene en groen-zwarte draden.

Verbindingen

Versterker (apart verkrijgbaar)

Maak deze verbindingen als de optionele verster- ker worden gebruikt.

① Systeemafstandsbediening
Verbinden met blauw-witte kabel.
② Versterker (apart verkrijgbaar)
Aansluien op RCA-kabels (apart verkrijgbaar)
④ Naar vooruitgang
⑤ Luidsprekers voorin
⑥ Naar acheteruitgang of subwooferuitgang
⑦ Luidspreker achterin of subwoofer

De microfoon installeren

A LET OP

Het is zeer gevaarlijk om de microfoon zo te installeren dat het snoer zich om de stuurkolom of de versnellingspook kan wikkelen. Installee het toestel zodanig dat het de besturing op geen enkele wijze kan belemmeren.

Opmerking

Installeer de microfoon op een plaat waar de stem van degene die het toestel bedient, kan worden opgevangen.

Als u de microfoon op de zonneklep installeert

1 Plaats de microfoon op de microfoon-klem.

① Microfoon

② Microfoonklem

2 Plaats de microfoonklem op de zonne-klek.

Installeer de microfoonklem terwijl de zonneklep omhoog staat. (Als u de zonneklepager zet, vermindert de herkenning by stempodrachten.)

① Microfoonklem
② Klem

Gebruik waar nodig les verkrijnbare klemmen om de knobel in het voertuig vast te zeiten.

Als u de microloon op de stuurkolom installeert

1 Plaats de microfoon op de microfoon-klem.

① Microfoon
② Microfoonstatief
③ Microfoonklem
④ Zet de microfoonkabel vast in de groef.

• De microfoon kan ook zonder microfoonklem gegmenteerd worden. In dat geval schuift u het microfoonstatief uit de microfoonklem.

De microfoon installeren

2 Plaats de microfoonklem op de stuurkolum.

① Dubbelzijdige tape
2 Monteer de microfoonklem hinter de sturkolom.
③ Klem

Gebruik waar nodig les korrijbophage klemmen om de kabel in het voertuig vast te zeiten.

De hoek van de microfoon afstellen

U kun de richting waarin de microloon staat aanpassen.

YctaHOBka

Baxho

• Pempd oKOHaTeBnHoi TcYbOKBn IpoBepBe Tce BoCSeINHEny N CImTeBu
  He nCnOJIb3yIte DetAIH, He paapeeHNHbIe pOIM3BODITENEM K IcNOrIb3OBAHNIO, POCKOBKY 3TO MOKET CTaTb PInuHHOH HeNCpABHOCTE.
  YTOCHNTEyDINIEPAKOMNAHIN，Tpe6yET NIM TAYCHAOKBA CBEPNENI OTBEPCTNI INN BHECEHENI HbIX IN3MEHNEB KOHCTpyKLIHO ABTOMOHNIA.
  YehtaahaneBBAte daHnHOe YctPOICTBO B MECTAX, DE IHO MOKET:

NOMeWtB ynpaBHeHIO aTOMo6nJEM.

-ТравIMровьатпескра рпн Бзганног <|im_start|>assistant OTAOHOBKBE ABTOMOБДИ.

-Перерев поларовodнikoboro пазера\ prinbebет К сег bblxody ИЗстор.Раим.... птite вся кабели В удалени OT harpebaio- шхся Detanen, taknx kak peшетka oborpebatera.
- ONTIMaJIbHOI RAJIbTeC yCTaHOBKa yCTpoi-CTBa nOJyrglOM MeHee 60^

PnU yCTAHOBKE 0E6OxDMIO 0E6CENHb 3eFKeTINBHe OTOB TENJIa,OTABN DO- CTATOOHHe npOCTpAChTBo 3a ZdHne NaneIbIOu 3AkPcIMB C06OBDHbe KaBeNI TaK, YTObI OHI He 3AkPbIBAIIN BENTNUIACIOHHBe OTBepCIN.

• PnU yctaHOBKe nCIOB3yIe DeTaIIu, IMeIo-UnciecR B npOdaJae.

Popraok yctaHOBKN

JAnHoeY cystpOCTBO MoXHO yctaHbINBtB oIHNM IOnCAnHbHX HNKe NcOcOB6

• YctaHObKa C KPOHHTeHOM
  YCTAHOBKA N cMOUbIb pe36BbIXbOTBEpCTaH N 60KobBC bN ahenrX yCTPOBCTBA

YctaHOBka

Ipepe yctaHOBko DaHHoro yCTpOyCTBa

1 CHMnTe paMKy.

①Декоратовая рамka
