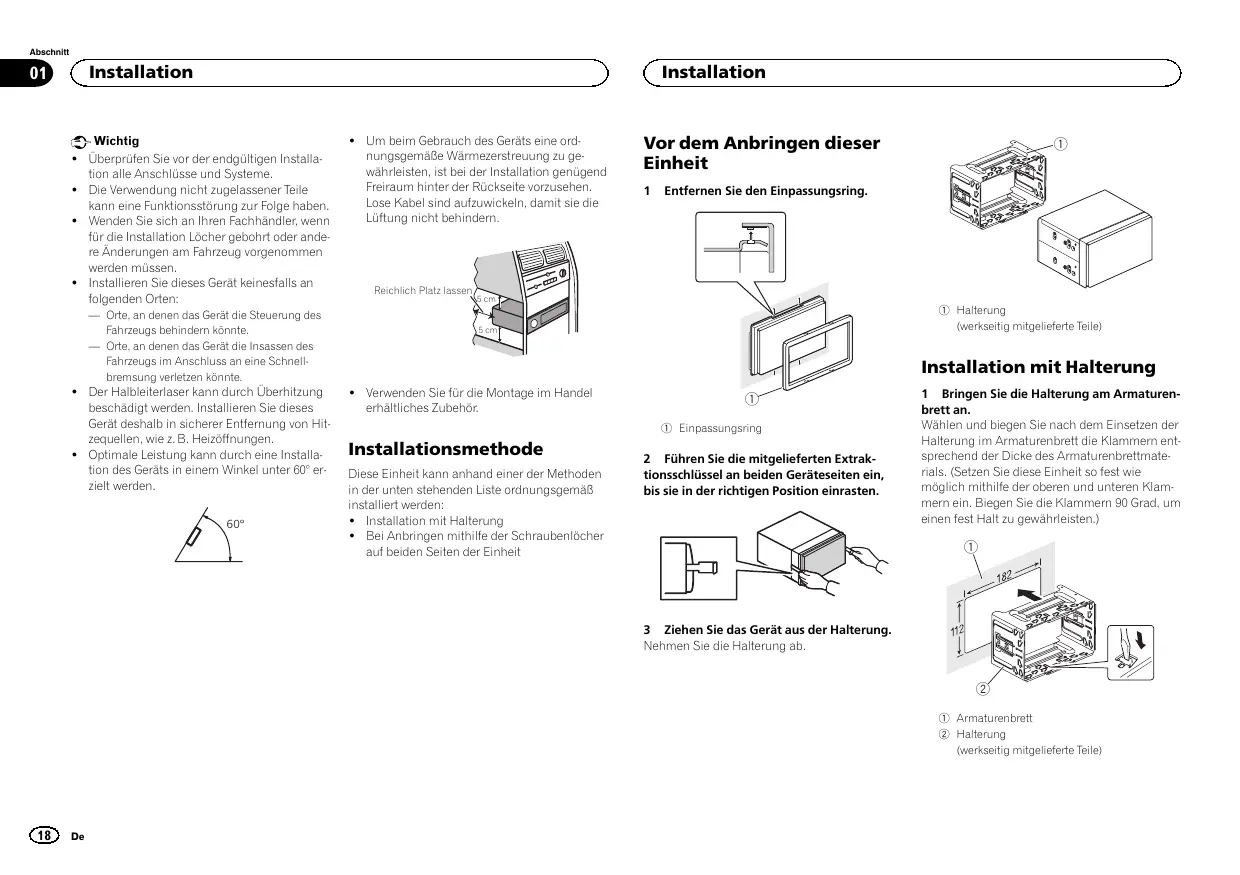

Installationsanleitung

• Überprüfen Sie vor der endgültigen Installation alle Anschlüsse und Systeme.
• Die Verwendung nicht zugelassener Teile kann eine Funktionstörung zur Folge haben.
• Wenden Sie sich an ihren Fachhändler, wenn für die Installation Löcher gebohr oder andere Änderungen am Fahrzeug vorgenommen werden müssen.
  Installieren Sie dieges Gerat keinesfalls an folgenden Orten:

Orte, an denen das Gerät die Steuerung des Fahrzeugs behälten können.
Orte, an denen das Gerais die Insassen des Fahrzeugs im Anschluss an eine Schnellbremsung verletzen können.

• Der Halbleiterlaser kann durch Überhütung beschäftigt werden. Installieren Sie diegeser Gerät deshalb in sicherer Entmunication von Hitzequellen, wie z. B. Heizöffnungen.
• Optimale Leistung kann durch eine Installation des Gerats in einem Winkel unter 60^ erzielt werden.

• Um beim Gebrauch des Geräts eine ordnungsgemäß Wärmezerstreung zu gewährleisten, ist bei der Installation genugend Freiraum hinter der Rückseite vorzuehen. Lose Kabel sind aufzuwickeln, damit sie die Lüfung nicht behindern.

Reichlich Platz lasser

• Verwendten Sie für die Montage im Handel erhäftliches Zubehör.

Installationsmethode

These Einheit kann anhand einer der Methoden in der unteren stehenden Besteordnungsgemäß installiert werden:

Installation mit Halterung
- Bei Anbringen mithiffe der Schraubenlocher auf beiden Seiten der Einheit

Installation

Vor dem Anbringen dieser Einheit

1 Entfernen Sie den Einpassungsring.

① Einpassungsring

2 Führer Sie die mitgliefferten Extraktionschlüssel an beiden Geräteseiten ein, bis sie in der richtigen Position einrasten.

3 Ziehen Sie das Gerat aus der Halterung. NehmenSie die Halterung ab.

① Halterung
(werkseitig mitgelieferte Teile)

Installation mit Halterung

1 Bringen Sie die Halterung am Armaturenbrett an.

Wahlen und biegen Sie nach dem Einseten der Halterung im Armaturen Brettt die Klammern entsprechend der Dicke des Armaturen Brettmaterials. (Setzen Sie diese Einheit so fest wie möglich mithilfe der oberen und unteren Klammern ein. Biegen Sie die Klammern 90 Grad, um einen fest Halt zu gewährleisten.)

(werkseitig mitgelieferte Teile)

① Armaturenbrett
② Halterung

Installation

2 Installieren Sie diesen Gerät.

① Armaturenbrett

3 Setzen Sie den Einpassungsring ein.

① Einpassungsring

Entfern der Halterung

Dieser Vorgang ist der gleiche wie unter "Vor dem Anbringen dieser Einheit". Für detailierte Informationen hierzu siehevor dem Anbringen dieser Einheit auf Seite 18.

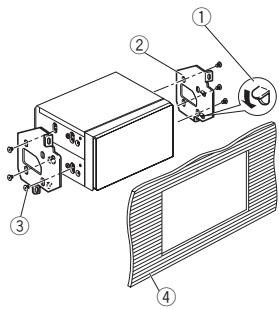

Bei Anbringen mithilfe der Schraubenlocher auf beiden Seiten der Einheit

• Befestigen Sie die Einheit an der worksite-gang-bebrachten Radiomontageklammer.

Richten Sie das Gerä so aus, dass die Schraubenlocher mit den Schraubenlöchem der Klamm-mer übereinstimmen und ziehen Sie 3 Schrauben auf jeder Seite fest.

① Soltte die Sperrklinke im Weg sein, biegen Sie die nach unter.
2) Werkseitig bereitgestellte Radio-Montageklammer
③ Trägerschrauben (5 mm × 8 mm)
④ Armaturenbrett oder Konsole

Anschlüsse

Wichtig

• Bei der Installation des Geräts in einem Kraftfahrzeug, das am Zündschalter keine Position ACC aufweist, kann es je nach Anschlusstyp zu einer Entleuerung der Fahrzeugbatterie kommt, wenn das rote Kabel nicht mit dem Anschluss verbunden wurde, der für die Erkennung des Zündschlüsselbetriebs verantwortlich ist.

Zündung mit Position ACC

Zündung ohne Position ACC

• Der Einsatz dieges Geräts in einer anderen als der nachstehend angegebenen Betriebsumgebung kann einen Brand auslösen oder eine Funktionstörung zur Folge haben:

Kraffahrzeuge mit 12-Volt-Batterie und negativer Erdung.
Lautsprecher mit 50 W (Ausgabe) und 4 bis 8Ω (Impedanz).

Um Kurzschluss, Überhitzung oder Funktionstörungen zu vermeiden, halten Sie sich stets an die nachstehend aufgeführten Anweisungen:

Trennen Sie die Verbindung zur negativen Anschlussklemme der Fahrzeugbatterie, bevor Sie das Gerät installmenten.
Sichern Sie die Kabel mit Kabelklemmen oder Klebeband. Zum Schutz der Verkab-. lung sollen den Kabel an allen Stellen, an denen sie mit Metalteilen in Berhruhrkommen, mit Isolierband umwickelt werden.
- Bringen Sie die Kabel in sicherer Entfernung von beweglichen Fahrzeugkomponenten, wie z. B. Schaltebeul und Sitzschemien, an.
- Bringen Sie die Kabel in großmöglicher Entfernung von Stellen an, die sich erhiniten, wie z. B. die Heizungsoffnung.

— Führen Sie das gelbe Batteriekabel nicht durch ein Loch in den Motorraum, um die Verbindung mit der Fahrzeugbatterie herzustehen.
Kleben Sie frei Kabelanschlüsse mit Isolierband ab.
Kürzen Sie die Kabel nicht.
Entfemen Sie niemals die Isolierung des Stromkabels thiss Gerats, um die Stromzufuhr mit einem anderen Gerat zu teilen. Dadurch wird die Stromversorgungsleistung des Kabels beeinträchtigt.
— Verwendung Si eine Sicherung, die den vorgegebenen Leistungsmerkmalen entspricht.
- Verdrahten Sie das negative Latsprecherkabel niemals direkt mit der Erde.
Gruppieren Sie nimials die negativen Kabel mehrerer Lautsprecher.

• Wenn thises Gerä eingeschalt wird, liegen Steuersignale am blau/weiBen Kabel an. Verbinden Sie die Kabel mit der Systemfernbedienung eines extern Leistungsveränderkors oder der Steuerklemme des Automatikantenreilais des Krafftfahrzeugs (max. 300 mA, 12 V Gleichspannung). Wenn das Fahrzeug mit einer in die Heckscheibe integrierten Radioantenne ausgastatt ist, verbinden Sie das Kabel mit der Versorgungsklamme des Antennenbooster.
• Verbinden Sie das bla/weiße Kabel niemals mit der Leistungsklemme des externen Leistungsverstärkers. Darüber hinaus darf das Kabel keinesfalls mit der Leistungsklemme der Fahrzeugantenne verbunden werden. Annernfalls kann es zu einer Entleuerung oder Funktionstörung der Fahrzeugbatteriekommen.

Anschlüsse

• Das schwarze Kabel gewährleistet die Erdung. Dieses Kabel wie auch die Erdungskabel anderer Produkte (insbesondere von Hochstromprodukten wie Leistungsverträker) müssen Separate verdrahtet werden. Änderenfalls kann es zu einem Brand oder einer Funktionstörungkommen, wenn sich die Kabel versehentlichlös.

Dieses Gerät

① Netzkabelzugang
② Mikrofoneingang
③ Mikrofon 4m
④ Heck- oder Subwooferausgang
⑤ Frontoausgang
⑥ Antenneneingang
⑦ Sicherung (10 A)
Eingang der festverdrahteten Fernbedienung Es besteht die Mochigkeit, einen (separate erhaltlichen) festverdrahteten Fernbedienungs-adapter anzuschlieben.

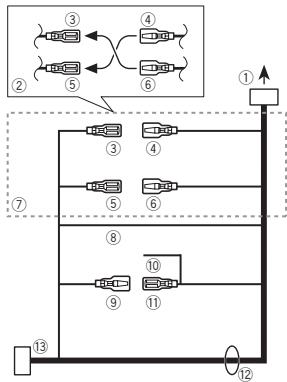

Netzkabel

① ZumNetzzugang
② Je nach Fahrzeugtyp konnen die Funktionen ③ und ⑤ varieren. Stellen Sie in thisem Fall safer, dass der Anschluss von ④ nach ⑤ und ⑥ nach ③ erfolgt.
③ Gelb Reserveversorgung (oder Zubehor)
④ Gelb Verbindung mit der Klemme der konstanten 12-V-Spannungsvorsorgung.
⑤ Rot Zubehor (oder Reserveversorgung)
6 Rot Verbindung mit der Klemme der zündungs-gesteuerten Spanningsversorgung (12 V Gleichspannung).
⑦ Verbinden Sie jeweils Anschlüsse derselben Farbe miteinander.
Schwarz (Fahrgestell-Erdung)

Anschlüsse

⑨ Blau/Wei8 Die Pin-Position des ISO-Anschlusses variert je nach Fahrzeugtyp. Wird Pin 5 zur Steuerung der Antenne verwendet, verbinden Sie ⑨ und ① .Verbinden Sie in jedem anderen Fahrzeugtyp niemals ⑨ und ①
10 Blau/WeiB Verbindung mit der Systemsteuerungsklemme des Leistungsverstärkers (max. 300 mA, 12 V Gleichspannung).
Blau/Wei
Verbindung mit der Steuerungsklemme des Automatikantenreleis (max. 300 mA 12 V Gleichspannung).
12 Lautspricherkabel
Weiß: Vorn links ⊕
Weiß/Schwarz: Vorn links ⊙
Grau: Vorn rechts ⊕
Grau/Schwarz: Vorn rechts ⊙
Grün: Hinten links ⊕ oder Subwoofer ⊕
Grün/Schwarz: Hintern links ⊕ oder Subwoofer ⊙
Violett: Hintern rechts ⊕ oder Subwoofer ⊕
Violett/Schwarz: Hintern rechts ⊕ oder Subwoofer ⊙
ISO-Anschluss Bei manchen Fahrzeugtypen kann der ISOAnschluss zweigeteilt sein. Stellen Sie in this dem Fall safer, dass zu beiden Anschlüssen Verbindungen hergestellt werden.

Hinweise

• Ändern Sie die Grundeinstellungen deses Gerats (Details siehe Bedienungsanleitung). Die Subwoofer-Ausgabe these Gerats erfolgt in Mono.
• Bei Verwendung eines 70-W-Subwoofer (2Ω) muss sichergestellten werden, dass der Subwoofer am violetten und vielt / schwarzen-Anschluss these Gerats angeschlossen wird. Schließen Sie nicht an den grün und grün / schwarzen-Anschluss an.

Leistungsveränder (separatehältlich)

Führn Sie diese Verkabelungen beim Gebrauch eines optionalen Verständerkers durch.

① Systemfrembediennung Verbindung blau/weiBem Kabel.
② Leistungsveränder (separatehaldlich)
③ Verbindung mit Cinch-Kabeln (separatehälftlich)
④ Zum Frontausgang
⑤ Vorderer Laufsprecher
⑥ Zum Heck- oder Subwooferausgang
⑦ Hecklautsprecher oder Subwoofer

Installieren des Mikrofons

VORSICHT

Eine Führung des Mikrofonkabels um die Lenksäule oder den Schalthebel kann sich als überaus gefährlich erweisen. Achten Sie bei der Installation des Gerats stets daraufuf, dass die Lenkung des Fahrzeugs in keiner Weise behindert wird.

Hinweis

Wahlen Sie für die Anbringung des Mikrofons eine Position und Ausrichtung, die eine problemlose Erfassung der Stimme der das System bedienden Person möglich.

Befestigen des Mikrofons an der Sonnenblende

1 Befestigen Sie das Mikrofon am Mikrofonclip.

2 Befestigen Sie den Mikrofonclip an der Sonnenblende.

Bringen Sie den Mikrofonclip bei hochgeklapper Sonnenblende an. (Durch das Herunterklappen der Sonnenblende wird die Erfassungsrate bei der Sprachbedienung reduziert.)

① Mikrofonclip
② Klammer

Verwendten Sie nach Bedarf zusätzliche, separat erhältliche Klammern, um das Kabel im Fahrzeug zu sichern.

Befestigen des Mikrofons an der Lenksäule

1 Befestigen Sie das Mikrofon am Mikrofonclip.

① Mikrofon
② Mikrofon-Basisstation
③ Mikrofonclip
4 Führer Sie das Mikrofonkabel durch die Nute.

• Das Mikrofon kann auch ohne Verwendung des Mikrofonclips angebracht werden. Lösen Sie in this fall die Mikrofon-Basisstation vom Mikrofonclip. Um die Mikrofon-Basisstation vom Mikrofonclip abzunehmen, verschiben Sie die Basisstation.

Installieren des Mikrofons

2 Bringen Sie den Mikrofonclip an der Lenksäule an.

① Doppelseitiges Klebeband
② Befestigen Sie den Mikrofonclip an der Rückseite der Lenksäule.
③ Klammer

Verwendten Sie nach Bedarf zusätzliche, separat erhältliche Klammem, um das Kabel im Fahrzeug zu sichern.

Anpassen des Mikrofonwinkels

Der Mikrofonwinkel kann angepasst werden.
