Manuel d'installation
- Vérifiez toutes les connexions et tous les systèmes avant l'installation finale. N'utilisez pas de pièces non autorisées car il peut en résulter des dysfonctionnements.
- Consultez le revendeur si l'installation nécessite le perçage de trous ou d'autres modifications du véhicule.
- N'installez pas cet appareil à un endroit où :
- Il peut interférer avec l'utilisation du véhicule.
- Il peut blesser un passager en cas d'arrêt soudain du véhicule. Le laser à semi-conducteur sera endommagé s'il devient trop chaud. Installez cet appareil à l'écart de tous les endroits chauds, par exemple les sorties de chauffage.
- Des performances optimales sont obtenues quand l'appareil est installé à un angle inférieur à 30°.
Lors de l'installation, pour assurer une dispersion correcte de la chaleur quand cet appareil est utilisé, assurez-vous de laisser un espace important derrière la face arrière et enroulez les câbles volants de façon qu'ils ne bloquent pas les orifices d'aération.
Utilisez des pièces disponibles dans le commerce lors de l'installation.

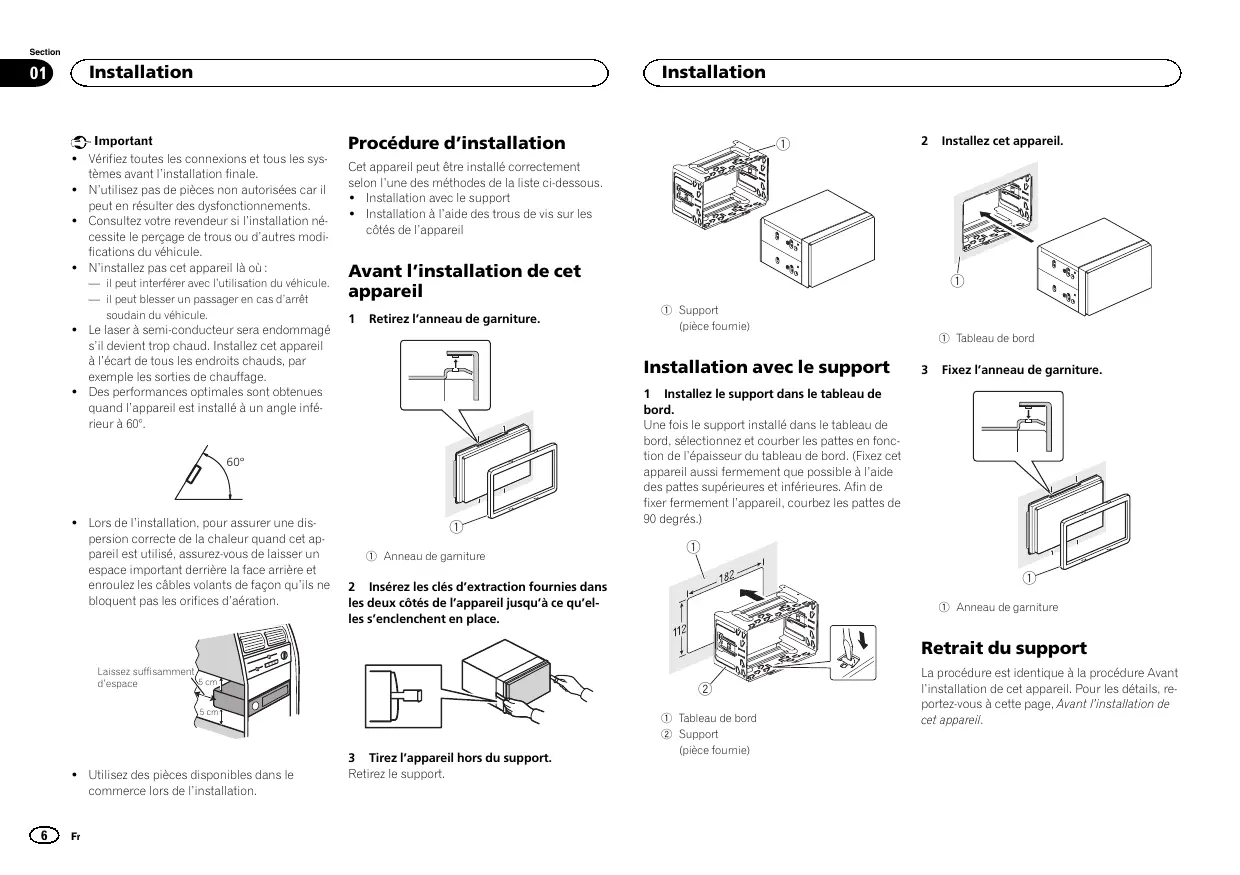

Procédure d'installation
Cet appareil peut être installé correctement selon l'une des méthodes de la liste ci-dessous.
Installation avec le support - Installation à l'aide des trous de vis sur les côtés de l'appareil
Avant l'installation de cet appareil
Retirez l'anneau de garniture.
Anneau de garniture
2 Insérez les clés d'extraction fournies dans les deux côtés de l'appareil jusqu'à ce qu'elles s'engrènent en place.
3 Tirez l'appareil hors du support.
Installation avec le support
Installez le support dans le tableau de bord.
Une fois le support installé dans le tableau de bord, sélectionnez et courbez les pattes en fonction de l'épaisseur du tableau de bord. Fixez cet appareil aussi fermement que possible à l'aide des pattes supérieures et inférieures. Afin de fixer fermement l'appareil, courbez les pattes à 90 degrés.
① Tableau de bord
② Support (pièce fournie)
3 Fixez l'anneau de garniture.
Anneau de garniture
Retrait du support
La procédure est identique à la procédure "Avant l'installation de cet appareil". Pour les détails, reportez-vous à cette page, "Avant l'installation de cet appareil".
Installation à l'aide des trous de vis sur les côtés de l'appareil
Fixation de l'appareil sur le support de montage radio d'usine.

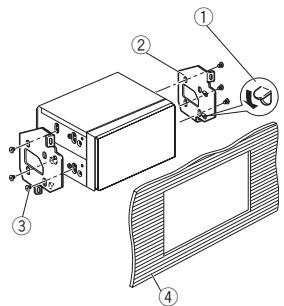

Positionnez l'appareil de sorte que les trous des vis soient alignés avec les trous des vis sur le support, puis serrez les vis aux 3 emplacements de chaque côté de l'appareil.
① Courbez la languette vers le bas si elle gêne. ② Support de montage radio d'usine ③ Vis à tête bombée (5 mm × 8 mm) ④ Tableau de bord ou console
Important
Lors de l'installation de cet appareil dans un véhicule sans position ACC (accessoire) sur le contact d'allumage, ne pas connecter le câble rouge à la borne qui détecte l'utilisation de la clé de contact peut entraîner le déchargement de la batterie.
Avec position ACC
Sans position ACC
L'utilisation de cet appareil dans des conditions autres que les conditions suivantes pourrait provoquer un incendie ou un mauvais fonctionnement.
Véhicules avec une batterie 12 volts et mise à la masse du négatif. Haut-parleurs avec une puissance de sortie de 50 W et une impédance de 4 Ω à 8 Ω.
Pour éviter un court-circuit, une surchauffe ou un dysfonctionnement, assurez-vous de respecter les instructions suivantes.
- Déconnectez la borne négative de la batterie avant l'installation. Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protéger le câblage, enroulez dans du ruban adhésif les parties du câblage en contact avec des pièces en métal.
- Placez l tes les parties mobiles, telles que le levier de vitesse et les rails des sièges.
- s les endroits chauds, par exemple les sorties de chauffage.
- Ne reliez pas le câble jaune à la batterie à travers le trou dans le compartiment moteur.
- Recouvrez tous les connecteurs de câbles qui ne sont pas connectés avec du ruban adhésif isolant.
- Ne raccourcissez pas les câbles.
Cet appareil
① Entrée cordon d'alimentation ② Entrée microphone ③ Microphone 4 m ④ Sortie arrière ou haut-parleur d'extrêmes graves ⑤ Sortie avant ⑥ Entrée antenne ⑦ Fusible (10 A) Entrée télécommande câblée. Un adaptateur de télécommande câblée (vendu séparément) peut être connecté.

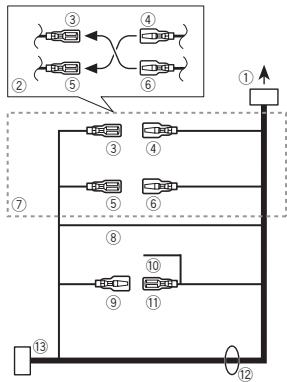

Cordon d'alimentation
① Vers l'entrée du cordon d'alimentation. ② Selon le type de véhicule, ③ et ⑤ peuvent avoir une fonction différente. Dans ce cas, assurez-vous de connecter ④ à ⑤ et ⑥ à ⑧. ③ Jaune
Alimentation de secours (ou accessoire) ④ Jaune : Connectez à la borne d'alimentation 12 V permanente.
⑤ Rouge Accessoire (ou alimentation de secours) ⑥ Rouge : Connectez à la borne contrôlée par le contact d'allumage (12 V CC).
⑦ Connectez les fils de même couleur ensemble.
⑧ Noir (masse du châssis)
Connexions
⑨ Bleu/blanc
La position des broches du connecteur ISO est différente selon le type de véhicule.
Connectez les broches 9 et 11 lorsque la broche 5 est de type commande de l'antenne. Dans un type différent de véhicule, ne connectez jamais les broches 9 et 11.
10 Bleu/blanc
Connectée à la borne de commande du système de l'amplificateur de puissance (max. 300 mA, 12 V CC).
① Bleu/blanc
Connectez à la borne de commande du relais de l'antenne motorisée (max. 300 mA 12 V CC).
12 Fils des haut-parleurs
Blanc : Avant gauche
Blanc/noir : Avant gauche
Gris/noir: Avant droite
Gris/noir : Avant droite
Vert: Arrière gauche ⊕ ⊕
Vert/noir : Arrière gauche (+) (+)
Violet: Arrière droite ⊕ ⊕
Violet/noir : Arrière droite ou haut-parleur d'extrêmes graves
13. Connecteur ISO
Dans certains véhicules, il est possible que le connecteur ISO soit divisé en deux. Dans ce cas, assurez-vous de connecter les deux connecteurs.
Remarques
- Changez les réglages initiaux de cet appareil (reportez-vous au mode d'emploi). La sortie cet appareil est monaurale.
Lors de l'utilisation d'un haut-parleur d'extrêmes graves de 70 W (2Ω), assurez-vous de connecter le haut-parleur d'extrêmes graves aux fils violet et violet/noir de cet appareil. Ne connectez aucun périphérique aux fils vert et vert/noir.
Amplificateur de puissance (vendu séparément)
Réalisez ces connexions lors de l'utilisation d'un amplificateur optionnel.
① Télécommande du système : connectez au câble bleu/blanc.
② Amplificateur de puissance (vendu séparément) : connectez avec des câbles RCA (vendus séparément).
③ Vers la sortie avant.
④ Haut-parleur avant.
⑤ Vers la sortie arrière ou la sortie du haut-parleur d'extrêmes graves.
⑥ Haut-parleur arrière ou haut-parleur d'extrêmes graves.
Précaution
Il est extrêmement dangereux de laisser le fil du microphone s'enrouler autour de la colonne de direction ou du levier de vitesse. Assurez-vous d'installer cet appareil de telle manière qu'il ne gêne pas la conduite.
Remarque
Installez le microphone dans une position et une orientation qui lui permettent de capter la voix de la personne qui utilise le système.
Si vous installez le microphone sur le pare-soleil
1. I clip microphone.
Installez le clip microphone sur le pare-soleil.
Avec le pare-soleil relevé, i . (Abaisser le pare-soleil réduit le taux de reconnaissance vocale.)
① Clip microphone ② Serre-fils
Utilisez des serre-fils vendus séparément pour fixer le fil là où c'est nécessaire dans le véhicule.
Si vous installez le microphone sur la colonne de direction
1. I e clip microphone.
① Microphone ② Base pour microphone ③ Clip microphone ④ Insérez le fil du microphone dans la fente.
- Le microphone peut être installé sans le clip microphone. Dans ce cas, détachez la base pour microphone du clip microphone. Pour détacher la base pour microphone du clip microphone, faites-la glisser.
Installation du microphone
Installez colonne de direction.
① Bande double face. ② Installez face arrière de la colonne de direction. ③ Serre-fils
Utilisez des serre-fils vendus séparément pour fixer le fil là où c'est nécessaire dans le véhicule.
Réglage de l'angle du microphone
L'angle du microphone peut être réglé.
