GEBRUIKSAANWIJZING LED SPOT BEGLEC

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

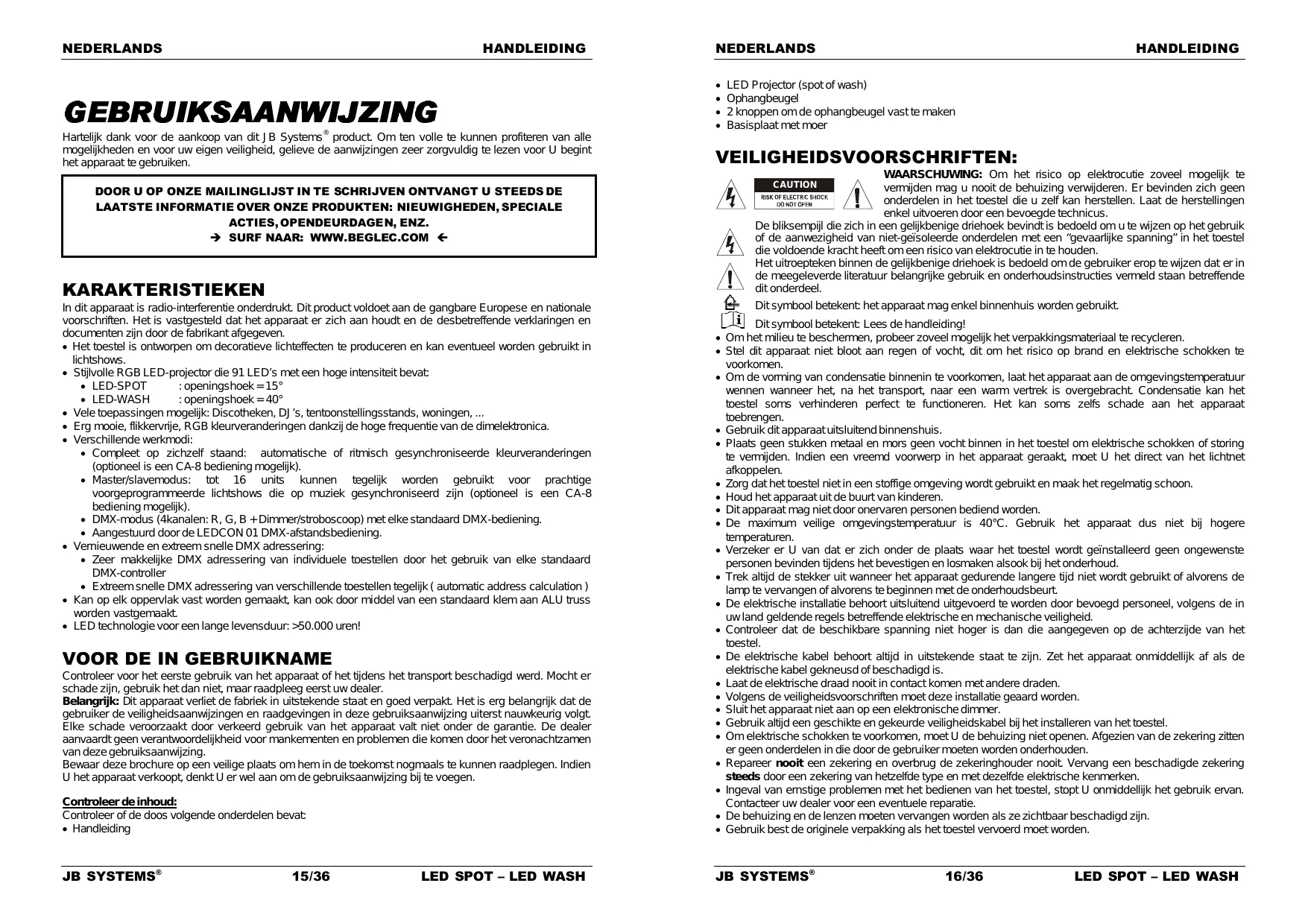

NEDERLANDS HANDLEIDING GEBRUIKSAANWIJZING Harteljk dank voor de aankoop van dit JB Systems” product. Om ten volle te kunnen profiteren van alle mogelikheden en voor uw eigen veiligheid, gelleve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken. NEDERLANDS HANDLEIDING DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

+ SURF NAAR: WWW.BEGLEC.COM €

KARAKTERISTIEKEN In dit apparaat is radic-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven. + Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in lichtshows. + Stilvolle RGB LED-projector die 91 LED'S met een hoge intensiteit bevat: + LED-SPOT + LED-WASH + Vele toepassingen mogelik: Discotheken, DJ ‘s, tentoonstellingsstands, woningen, + Erg mooie, fikkervrile, RGB keurveranderingen dankzij de hoge frequentie van de dimelektronica. + Verschillende werkmodi: + Corpleet op zichzelf stæand:automatische of ritmisch gesynchroniseerde kleurveranderingen {optioneel is een CA-8 bediening mogelik). Master/slavemodus: tot 16 units kunnen tegeljk worden gebruikt voor prachtige voorgeprogrammeerde lichtshows die op muziek gesynchroniseerd zijn (optioneel is een CA-8 bediening mogelijk). + DMX-modus (4kanalen: R, G, B +Dimmer/stroboscoop) met elke standaard DMX-bediening. + Aangestuurd door de LEDCON 01 DMX-afstandsbediening + Vemieuwende en exreem snelle DMX adressering: + Zeer makkeljke DMX adressering van individuele toestellen door het gebruik van elke standaard DMX-controller + Exreemsnelle DMX adressering van verschillende toestellen tegelik (automatic address calculation ) + Kan op elk opperviak vast worden gemaakt, kan ook door middel van een standaard klem aan ALU truss worden vastgemaakt + LED technologie voor een lange levensduur: >50.000 urent!

VOOR DE IN GEBRUIKNAME

Controleer voor het eerste gebruik van het apparaat of het tjdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer. Belangrijk: Dit apparaat vertiet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrik dat de gebruiker de veligheidsaanwizingen en raadgevingen in deze gebruiksaanwijzing uiterst nauvkeurig volgt. Ëlke schade veroorzaakt door verkeerd gebruik van het apparaat val niet onder de garantie. De dealer aanvaardt geen verantwoordelikheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing. Bewaar deze brochure op een veilige plaats om hemin de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bi te voegen. Controleer de inhoud: Controleer of de doos volgende onderdelen bevat: + Handleiding JB SYSTEMS® 15/36 LED SPOT - LED WASH LED Projector (spotof wash) Ophangbeugel 2 knoppen om de ophangbeugel vastte maken Basisplaat met moer VEILIGHEIDSVOORSCHRIFTEN: WAARSCHUWING: Om het risico op elektrocutie zoveel mogeljk te vemmijden mag u nooit de behuizing verwideren. Er bevinden zich geen # MODE CPE. onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus. De bliksempi] die zich in een geljkbenige driehoek bevindtis bedoeld om u te wijzen op het gebruik /f\ of de aanwezigheid van niet-geisoleerde onderdelen met een “gevaariike spanning'” in het toestel H\ die voidoene krach heef am een sico van elekrocue in te houden Het uitroepteken binnen de geljkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in  \ de meegeleverde literatuur belangrike gebruik en onderhoudsinstructies vemmeld staan betreffende *_\ ditonderdeel Ditsymbool betekent het apparaat mag enkel binnenhuis worden gebruikt. LE] nitsymboolbetekent Lees de handieiding! + Omhet milieu te beschermen, probeer zoveel mogelik het verpakkingsmateriaal te recycleren + Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen. + Om de vomming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen. + Gebruik ditapparaatuitsluitend binnenshuis. + Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vemmiden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichnet afkoppelen. Zorg dat het toestel nietin een stoffige omgeving wordt gebruikt en maak het regelmatig schoon. Houd het apparaat uit de buurt van Kinderen. Ditapparaat mag niet door onervaren personen bediend worden. De maximum velige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bi hogere temperaturen + Verzeker er U van dat er zich onder de plaats waar het toestel wordt geinstalleerd geen ongewenste personen bevinden tjdens het bevestigen en losmaken alsook bij het onderhoud. + Trek altjd de stekker uit wanneer het apparaat gedurende langere tj niet wordt gebruikt of alvorens de lamp te vervangen of alvorens te beginnen met de onderhoudsbeurt. + De elektische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzide van het toestel. + De elektische kabel behoott altid in uitstekende staat te zijn. Zet het apparaat onmiddelljk af als de elektische kabel gekneusd of beschadigd is. Laat de elektrische draad nooît in contact komen met andere draden Volgens de veiligheidsvoorschrifien moet deze installatie geaard worden. Sluit het apparaat niet aan op een elektronische dimmer. Gebruik altjd een geschikte en gekeurde veligheidskabel bi het installeren van het toestel. Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de zekering ziten er geen onderdelen in die door de gebruiker moeten worden onderhouden. + Repareer nooit een zekering en overbrug de zekeringhouder nooït. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken. + ingeval van emstige problemen met het bedienen van het toestel, stopt U onmiddelljk het gebruik ervan. Contacter uw dealer voor een eventuele reparatie. + De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn. + Gebruik best de originele verpakking als het toestel vervoerd moet worden. JB SYSTEMS® 16/36 LED SPOT - LED WASH

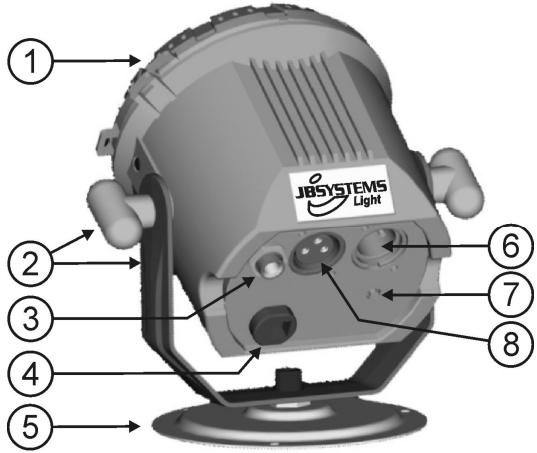

NEDERLANDS HANDLEIDING + Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen. Belangrijk: Kik nooît rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van | personen die ljden aan epilepsie. BESCHRIJVING:

1. Plastic bedekking om de LED's te beschermen

2. Ophangbeugel met knoppen aan beide kanten

om de unit vastte maken en een bevestigingsgat om een bevestigingshaak te monteren. 34" jack stekker wordt gebruikt om de optionele CA:8 bediening aan te sluiten. Stroomkabel Basisplaat DMX-ingangaansluiting “Auto DMX-address” knop (automatische DMX adressering) DMX-uitgangaansluiting Nous

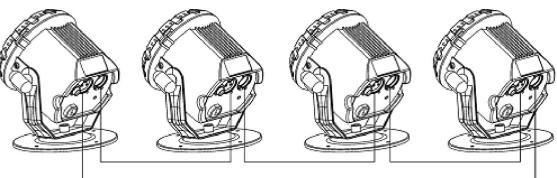

Belangrijk: De elektrische installatie zou alleen uitgevoerd moeten worden door een bekwaam À\. person volgens de voorschriften voor elektrische en mechanische veiligheid in uw land. Elektrische installatie voor één alleenstaande unit: + Installeer gewoon de stroomkabel (zie puni A). ingen: U kan een CA-Bafstandsbediening aansluiten op de unit als u meer controle wilthebben. Zie sectie “C”omte leren hoe ditte doen. Elekrische installatie voor twee of meer units in master/slave: + Suit 2 tot maximeal 16 units op elkaar aan, gebruik gebalanceerde microfoonkabels van een goede kwaliteit (zoals bivoorbeeld |B Systems ref. 7-0063). De unit die geen kabelaansluiting op z'n DMX- ingang heeftzal reageren als ‘master’, de anderen zijn de slave-units. + Weetzeker dat alle units op het net zin aangesloten. + Kiaart dngen: U kan een CA-8 afstandsbediening aansluiten op de master unit als u meer controle wilt over de master/slave werking. U kan eventueel ook een LEDCON 01 afstandsbediening aansluiten, alle units reageren dan wel identiek (dezelfde kleuren). Elektrischeinstallatie voor twee of meer units in DMX-modus: + Het DMXprotocol is een breed gebruikt _hogesnelheïdssignaal om lichtuitrustingen te bedienen. U moet uw DMX bediening en alle units met een gebalanceerde kabel van goede kualiteit (ex. JB Systems ref. 7-0063) doorverbinden. + Om vreemd gedrag van de lichteffecten, veroorzaakt door storing, te voorkomen, moef u een afsluitueerstand van 900 tot 409 aan het eind van de G Keten gebruiken. Gebruik nooit een Y-splitkabel, dit zal eenvoudig niet werkent Weet zeker dat alle units op het lichtnet zin aangesloten. Elk lichteffect in de keten heeft een eigen DMX startadres nodig zodat het weet welke commando’s van de bediening het moet ontcijferen. In de volgende sectie 80-120 ohm LP resistor JB SYSTEMS® 17/36 LED SPOT - LED WASH NEDERLANDS HANDLEIDING zal u léren hoe het DMX adres in te stellen. Hoe het DMX adres in te stellen: Er zin twee manieren om de DMX adressen van de units in te stellen A. Het DMX-adres individuel per projector instellen: + Wees er zeker van dat de DMX kabels van alle toestellen met ekaar verbonden zijn. + Sluithet eerste tpestel aan op een universele DMX controller + Sluitalle toestellen aan op hetnet zodat ze allen aanslaan + Stel al uw DMX kanalen van uw DMX controller in op zero ( wearde 000 ) + Stel het DMX kanaal, dat u als DMX startadres vit toewiizen aan uw projector, in op het maximum ( waarde 255 ) + Drukde ‘Auto DMX address” pets ( 7 ) op uw projector kort in. + Wanneer u ook een andere projector op het zelfde DMX startadres wil instellen, dient u simpelweg zijn ‘Auto DMX address” toets (7) in te drukken en dan zal deze hetzelfde adres verkrjgen. Klaar ! Een voorheeld om de zaken te verduideliken: We zullen het DMX startadres van een projector instellen op 106: + Sluit de projector aan op de DMX controler zoals hierboven beschreven en wees er zeker van dat alles aangeschakeld is. Stel alle DMX kanalen van de controller in op zero (000) Stel nu het DMX kanaal 106 in op het maximum (255) Druk de ‘Auto DMX address” toets (7) van uw projector kort in Klaar > uw projector heeft nu als DMX startadres 106 ! B. Automatische DMX adressering, startend vanaf een willekeurigingegeven startadres: Om een hele hoop tijd te besparen { beeldt uzelf in hoeveel tjd het instellen van de Dip switches van 16 tpestellen inneemt... ) kan u de DMX adressen van alle toestellen in de DMX kettng duwen en dit enkel door één toets in te drukken. U hoeft het startadres van elk individueel toestel niette berekenen, dit wordt voor u gedaan ! + Wees er zeker van dat de DMX kabels van alle toestellen met ekaar verbonden zijn. Sluit het eerste toestel aan op een universele DMX controller Sluit alle toestellen aan op hetnet zodat ze allen aanslaan Stel al uw DMX kanalen van uw DMX controller in op zero ( waarde 000 } Stel het DMX kanaal, dat u als DMX startadres wilt toewizen aan uw projector, in op het maximum ( waarde 255 ) Druk de ‘Auto DMX address” toets (7) in op uw eerste projector in de ketting gedurende ongeveer 5 seconden Klaar ! > De eerste projector in de ketting zal het DMX startadres ontvangen dat u gekozen heeft en de DMX adressen van alle andere toestellen in de DMX keting worden automatisch berekend en geprogrammeerd! Een voorbeeld om de zaken te verduidelijken: We willen de DMX adressen van 16 toestellen instellen, het DMX startadres van het eerste toestel moet 202 zijn + Sluitalle projectors aan op de DMX controller zoals hierboven beschreven en wees er zeker van dat alles aangeschakeld is. + Stel alle DMX kanalen van de controller in op zero (000) Stel nu het DMX kanaal 202 in op het maximum (255) Druk de ‘Auto DMX address” toets (7) van de eerste projector in de ketting in gedurende ongeveer 5 seconden. + Kiaar ! > De eerste projector in de ketting zal het DMX startadres 202 ontvangen en de DMX adressen van alle andere tpestellen in de DMX keting worden automatsch berekend en geprogrammeerd! Dit betekent dat de 2“ projector automatisch het adres 206 zal ontvangen, de tot en met de 16% projector die automatisch het startadres 262 zal JB SYSTEMS® 18/36 LED SPOT - LED WASH

NEDERLANDS HANDLEIDING U heeft net 16 projectors geprogrammeerd en dit heeft slecht ongeveer 10 seconden geduurd !!! ng: U kan de toestellen mixen met andere DMX effecten die de automatische DMX adressering optie niet hebben. In dat geval dient u de DMX adressen van deze DMX effecten nog steeds manueel in te stellen

OPHANGEN VAN HET APPARAAT

+ Belanarijk De installatie van het testel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan emstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast erkende installeringmaterialen moeten worden gebruikt de veiligheid van het geinstalleerde testel moet regelmatig worden gecontroleerd. + Overtuig U ervan dat het gebied onder installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud. + Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten. + Alorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt. Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bikomende velligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt. Het apparaat moet goed worden vastgezet aan een vrij zwaaiende montering mag zelfs niet gedacht worden. + De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veilligheid en de technische mechaniek door een expert zin goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman omte controleren of de veiligheid nog steeds perfect is. + 3 verschillende bevestigingsmethodes zijn mogelijk: + Bevestiging aan ALU truss: gebruik een optionele steunklem. + Muur- of plafondbevestiging: gebruik 2 aangepaste schroeven om de basisplaat (5) aan de muur of het plafond te bevestigen. + Op een horizontaal opperviak: bevestig de unit gewoon op de meegeleverde basisplaat (5) en zet het op een stabiel, horizontal opperviak. JB SYSTEMS® 19/36 LED SPOT - LED WASH NEDERLANDS HANDLEIDING BEDIENINGSVOORSCHRIFTEN A. Alleenstzande 1unit + Sluit de unit op het lichinet aan en zet wat muziek aan. De unit zal automatisch starten op het ritme van de muziek. Opmerking: U kan een CA-8afstandsbediening aansluiten op de unitals umeercontrole wilthebben. B. Tee of meer units in master/slave opstelling: + Sluit tee tot maximaal 16 units op elkaar aan. Zie het hoofdstuk “elektrische installatie” om te leren ho ditte doen (vergeet niet om alle units goed te adresseren). + Sluit alle units op het lichinet aan en zet wat muziek aan. De unit zal automatisch starten op het ritme van de muziek en de inteme looplicht programma's laten zien. Opmerking: U kan een CA-8 afstandsbediening aansluiten op de hoofdunit als u meer controle over de master/slave opstellingwilthebben. C.. Sluit de optionele CA-8 bedieninq aan voor meer controle: De CA-8 bediening kan alleen worden gebruikt in de alleenstaande of master/slave modus. Suit de bediening aan op de CA-8 ingang van de eerste unit (master). Nu kan u alle aangesloten units bedienen: BELANGRI KE OPMERKING: Wanneer u deze LED PROJ ECTOR gebruikt met een CA-8 controller en u de MANUAL modus (LED AAN) selecteertzal de projector de laatste instelling met de controller opslaan, zelfs wanneer u de controller enfof de stroomipevoer van de led projector hebt afgekoppeld. Wanneer u dit niet wil, verzeker er u dan ervan naar een andere werkingsmodus over te gaan ( LED moet KNIPPEREN of UIT staan) voordat u de controller onticoppelt. RNOP ACTES STAND-8Y | Om alle apparaten in blackout te zetten Stroboscoop DSelecteerbare | Kieurenlooplicht Kieurovergangen kieuren L Synchroonstroben 1. Dezelfde kleur. 1. Hogesnelheid. in witte kleur. Wit3Rood> 2. Verschillende kleur. 2.Middelmatige FUNCTION 2. Strobe looplicht in Blauw-P urper 3. Looplicht met één snelheid. dezelfdekleur. Oranje-Groen> | lamp. 3. Lage snelheid

3. Strobe looplichtin | Geel->Magenta> | 4. Looplichtmettuee

verschillendekleuren. | Cyaan lai

5. Looplicht met vier

lampen. MODE Geluid 1 Handmatig Geluid 2 Automatisch ED UM (EDAAN) (LED knippert traag) | (LED knippert snel) D. Bediend door een universele DMX- bed + Sluit alle units op elkaar aan. Zie het hoofdstuk “elekrische_installatie voor tee of meer units in DMX-modus” om te leren hoe dit te doen (vergeet niet om alle units goed te adresseren!) + Sluit alle units op hetlichinet aan en zet de DMX-bediening aan. Omdet elke unit Zn eigen DMX-adres heeft kan u ze individueel bedienen. Denk eraan dat elke unit zoals in de DMX tabel hieronder te zien is, vier DMX-kanalen gebruikt DMX512 Configuration Ch1 Ch2 cha Cha RED GREEN BLUE ouvenereoge JB SYSTEMS® 20/36 LED SPOT - LED WASH

NEDERLANDS HANDLEIDING ONDERHOUD + Overtuig U ervan dat het gebied onder de installatieplaats vri is van ongewenste personen tjjdens het onderhoud. + Zethet toestel uit en trek de netstekker uit het stopcontact inspectie moeten de volgende punten worden gecontroleerd, le schroeven gebruikt om het te toestel te installeren en al zijn onderdelen moeten goed vastgedraaid zin en mogen niet verroest zin. + Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet verwrongen zijn. + Wanneer een optische lens klaarblikeïik beschadigd is door barsten of diepe krassen, dan moet deze vervangen worden. + De stroomkabels moeten in perfecte staat ziin en behoren vervangen te worden, wanneer er zelfs maar een klein probleem ontdekt werd. De binnenkant van het toestel behoort elk jaar gereinigd te worden meteen stofzuiger of een luchtspuit. Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelike lichtuitstraling te verkrjgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de omgeving wear het toestel wordt gebruikt een kamme, rokerige of bizonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting, + Reinig met een zachte doek en gebruik normale glasreinigende producten + Droog de onderdelen altijd zorgvuldig af, + Reinig de uitwendige optische uitrusting minstens één keer per maand. + Reinig de inwendige optische uitrusting minstens omde 3 maanden. Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaampersoneel!! JB SYSTEMS® 21/36 LED SPOT - LED WASH NEDERLANDS HANDLEIDING SPECIFICATIES Stroomvoorziening wisselstroom 100 V-240 V 50/60 Hz Zekering: 250V 2A trage zekering (20 mm glas) Geluidscontrole: Inteme microfoon DMX verbindingen: XLR met 3 pinnen LED: 91 LED's met een hoge intensiteit (R 31 +G30 +B30) Straalhoek: 15° voor LED SPOT. 40° voor LED WASH zie de tekening hieronder Gewicht: kg

Distance(m) Elke inlichting kan veranderen zonder waarschuwing vooraf U kan de laatste versie van deze handleiding downloaden via Onze website: www.beglec.com JB SYSTEMS®
