Producttype	Ultra compacte LED DMX scanner
Merk	BEGLEC
Model	MICRO SCAN LED
Lichtbron	Witte CREE LED 10W
Aantal DMX-kanalen	5 kanalen (pan, tilt, kleur/gobo, strobo, dimmer)
Gobos	8 gobos + open, met gobo shaking functie
Dimmer	0-100%
Stroboscoop	Ultrassnel
Bedieningsmodi	Autonoom (microfoon), Master/Slave, DMX, optionele afstandsbediening (CA-8 of RF-8SET)
Voeding	AC 100-240V, 50/60Hz
Zekering	250V 2A snel (20mm glas)
Afmetingen	333 x 156 x 177 mm
Gewicht	3,0 kg
Ventilatie	Zonder ventilator (vrijwel geen warmte)
Minimale verlichtingsafstand	1 meter
Gebruik	Alleen binnen
DMX-aansluitingen	XLR 3-pins mannelijk/vrouwelijk
Geluidsbediening	Interne microfoon
Montage	Bevestigingsbeugel met klemmhendels en gat voor haak
Reiniging externe optieken	Elke 30 dagen
Reiniging interne optieken	Elke 90 dagen (aanbevolen door gekwalificeerd personeel)
Maximale omgevingstemperatuur	40°C
Veiligheidskabel	Moet 12 keer het gewicht van het apparaat kunnen dragen

Veelgestelde vragen - MICRO SCAN LED BEGLEC

Hoe stel ik het start DMX-adres in?

Gebruik de DIP-schakelaars aan de achterkant van het apparaat. Elke schakelaar heeft een waarde (1, 2, 4, 8, 16, 32, 64, 128, 256). Tel de waarden van de schakelaars in de ON-positie op om het adres te krijgen. Bijvoorbeeld, voor adres 5, zet DIP 1 en 3 op ON (1+4=5). Voor de master-modus moet het adres 001 zijn (DIP 1 op ON, alle andere OFF).

Wat te doen als het apparaat niet aangaat?

Controleer eerst of de stroomkabel goed is aangesloten en of het stopcontact werkt. Controleer vervolgens de zekering in de zekeringhouder naast de IEC-ingang. Als de zekering is doorgebrand, vervang deze dan door een zekering van hetzelfde type: 250V 2A snel (20mm glas). Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde technicus.

Hoe reinig ik de lenzen en de spiegel?

Koppel het apparaat los en wacht tot het is afgekoeld. Gebruik een zachte doek en een glasreiniger. Reinig de externe optieken minstens elke 30 dagen en de interne optieken elke 90 dagen. Voor interne reiniging, schakel gekwalificeerd personeel in.

Hoe configureer ik de master/slave-modus?

Verbind de units met elkaar met XLR 3-pins kabels. De master-unit moet DMX-adres 001 hebben (DIP 1 op ON). De slaves moeten een ander adres dan 001 hebben (bijv. zet de eerste drie DIP's op ON). De master is de unit die geen kabel op zijn DMX-ingang heeft aangesloten. Om het gedrag van een slave om te keren, zet DIP 10 op ON.

Welk type DMX-kabel moet ik gebruiken?

Gebruik gebalanceerde XLR 3-pins kabels van goede kwaliteit. Vermijd Y-splitkabels, die werken niet. Plaats aan het einde van de DMX-keten een afsluitweerstand van 90 tot 120 ohm om interferentie te voorkomen.

Kan ik het apparaat buitenshuis gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen of vocht om brand- of elektrische schokken te voorkomen.

Hoe vervang ik de zekering?

Koppel het apparaat los. Open de zekeringhouder naast de IEC-ingang. Verwijder de defecte zekering en vervang deze door een zekering van hetzelfde type: 250V 2A snel (20mm glas). Nooit een zekering kortsluiten of repareren.

Wat te doen als het licht abnormaal knippert?

Controleer eerst de bedieningsmodus: in de autonome modus kan knipperen normaal zijn (reactie op geluid). Als het knipperen willekeurig of storend is, schakel dan over naar DMX-modus en controleer de configuratie. Zorg ervoor dat de DMX-kabels in goede staat zijn en dat de afsluitweerstanden correct zijn.

Hoe sluit ik de CA-8 afstandsbediening aan?

De CA-8 afstandsbediening wordt aangesloten via een 1/4'' stereo jack op de daarvoor bestemde ingang aan de achterkant van de master-unit. Het maakt het mogelijk om de black-out-, modus- en functieknoppen te bedienen. Het LED-lampje op de afstandsbediening geeft de geselecteerde modus aan.

Hoe activeer ik de autonome modus?

Sluit het apparaat eenvoudig aan op het stroomnet en zet muziek aan. De interne microfoon vangt het geluid op en het apparaat reageert automatisch op het ritme. Geen extra configuratie nodig voor de autonome modus.

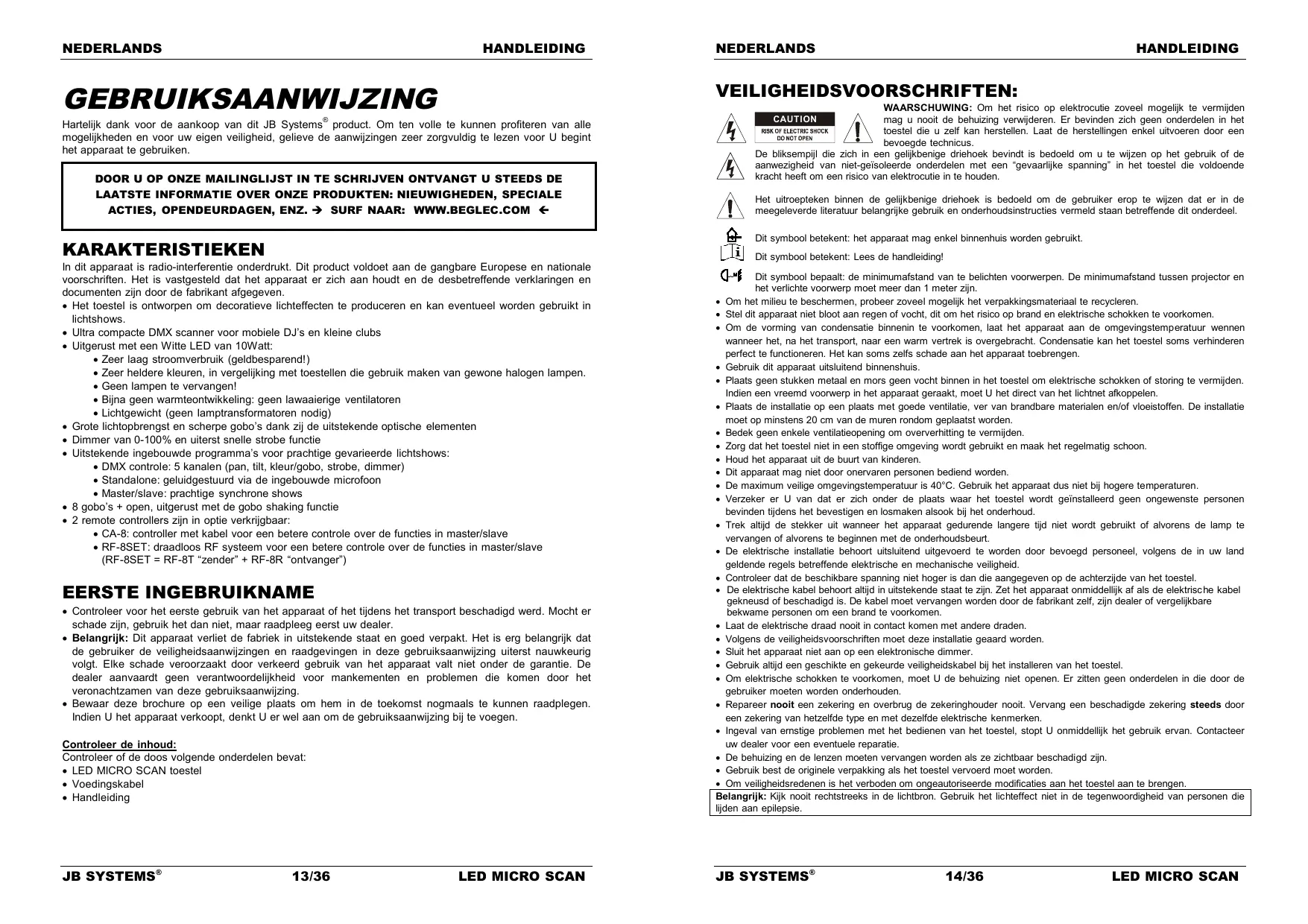

GEBRUIKSAANWIJZING MICRO SCAN LED BEGLEC

Gebruiksaanwijzing NL

OPGELET: GEVAAR! stel de lens nooit bloat aan direct zonlicht, zichs gedurende een korteperiode. Dit kan het toestel beschadigen en zichs brand verroorzaken!

NL-VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijkme manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ. → SURF NAAR: WWW.BEGLEC.COM ←

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Ultra compacte DMX scanner voor mobiele DJ's enkleine clubs

• Uitgerust met een Witte LED van 10Watt:

• Zeer laag stroomverbruik (geldbesparend!)

• Zeer helder kleuren, in vergelijing met toestellen die gebruik make n van gewone halogen lampen.
• Geen lampen te verrangen!
• Bijna geen warmteontwikkeling: geen lawaaierige ventilatoren

• Lichtgewicht (geen lamptransformatoren nodig)

• Grote lichtopbrengst en scherpe gobo's dank zij de uitstekende optische elementen

• Dimmer van 0-100% en uiterst snelle strobe functie

• Uitstekende ingebouwde programma's voor prachtige gevarieerde Lichtshows:

• DMX controle: 5 kanalen (pan, tilt, kleur/gobo, strobe, dimmer)

• Standalone: geluidgestuurd via de ingebouwde microfoon

• Master/slave: prachtige synchrone shows

• 8 gobo's + open, uitgerust met de gobo shaking functie

• 2 remote controllers zijn in optie verkrijgbaar:

• CA-8: controller met kabel voor een betere controle over de functies in master/slave

• RF-8SET: draadloos RF systemd voor een betere controle over de functies in master/slave

(RF-8SET = RF-8T “zender” + RF-8R “ontvanger”)

EERSTEINGEBRUIKNAME

• Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst nauwkeurig volgt. Elke schade voorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordodelijkheid voor mankindeten en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• LED MICROSCANtoestel
  Voedingskabel
• Handleiding

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoede technicus.

De blikkempijl die zich in een geldijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanweazigheid neat-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrouctie in te houden.

Het uitroepteken binnen de gegelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.
Dit symbol betekent: Lees de handleiding!

Dit symbol bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去eer dan 1 meter zich.

• Om het milieu te beschermen, probeer zoveeel möglichk het verpakkingsmaterialaal te recycleren.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.

• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstempoatu wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebringen.

• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden.
  Indien een vreemd voorwerp in het apparaat geraakt,要去 U het direct van het lichtnet afkoppelen.

• Plaats de installation op een plaat met goede ventilatie, ver van brandbare materialien en/of vloeistoffen. De installation要去op minstens 20 cm van de muren rondon geplaatst worden.

• Gebruik dit apparaat uitsluitend binnenshuis.

• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40°C . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder de plaat waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek alltijd de stekker uit wanneer het apparaat gedurende langere vrijd nicht worden gebruikt of alvorens de lamp te verwangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan de beschikbare spanning nicht hoger is dan die aangegeven op de achterzijde van het toestel.
• De elektrische kabel behoort algijd in uistekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去vangen worden door de fabrikant zich,arende dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften moet deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschichte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Er zitten geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.
  Belangrijk: Kijk nooit rechtstreeks in delichtbron. Gebruik het lichteffect Niet in de tegenoodigheid van personen die lijen aan epilepsie.

BESCHRIJVING:

1. Optische lens voorzien van een knop voor manuele focus.
2. Ophangbeugel met 2 knuppen aan beiden zijden om het toestel vast te zetten. Tevens voorzien van een gat voor een bevestigingshaak.
3. Voedingsingang via IEC stekker met geintegreerde zekeringhouser. Sluit hier de voedingskabel aan.
4. 1/4 jack voor de in optie verkrijgbare CA-8 controller
5. Din-5pins ingang die gebruikt word tom de optionele draadloze ontvanger RF-8R aan te sluiten.
6. DIP schakelaars: hiermeezet U het DMX beginadres van het apparatusat.
7. DMX ingang: deze 3pin mannelijke XLR-aansluiting worden gebruikt voor het aansluiten van universele DMX-kabels. Deze ingang ontvangt+zijn instructies van een DMX-controller of van een andere Led Micro Scan scanner (in master/slave mode).
8. DMX uItgang: deze 3pin vrouwelijk XLR-aansluiting wordt gebruikt om de Led Micro Scan met het volgende DMX-apparaat in de keten te verbinden. In master/slave mode sluit U hier de volgende Led Micro Scan aan.
9. Scanspiegel.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installment van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werkklast; erkendeinstalleringmaterialen要去en worden gebruikt; deveiligheid van het geinstalleerde toestel要去 Regelmatig worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 20 cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte veilgheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende veilghesbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaaienda montering mag zichs nicht gedacht worden.

• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können hebben.

• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldovrens ze voor de eerste keer te gebruiken. Elk一年多要去en de installations worden gekeurd door een vakman om te controleren of de verilgheid nog steeds perfect is.

HET TOESTEL BEDIENEN:

1. een toestel werkt zichstandig:

U hoeft het apparaat enkel aan te schakelen. Zorg tevens voor wat ritmische muzzlek. De Led Micro Scan werkdt nu automatisch op de maat van de muzzlek.

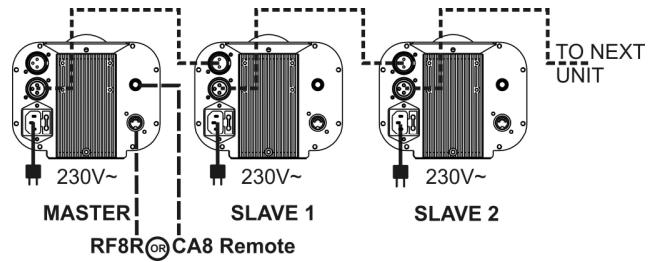

Verbind 2 ofeer Led Micro Scan's met elkaar door middel van degelinge, gebalanceerde microfoonkabels. De Led Micro Scan waar er geen DMX-kabel toekomt za sich automatisch als master schakelen; de andere Led Micro Scan's gedragen zich als slaven (slaves) en luisteren dus maar de master.

• Master unit: DMX start adres MOET op 001 staan. (eerste DIP schakelaar = ON, alle andere schakelaars staan op OFF)
• Slave units: DMX start adres mage eender welke waarde hebben maar NIET 001 (voorbeeld: zet de eerste 3 DIP-schakelaars op ON)

Met DIP-schakelaar nr.10 kan U de bewegingen van een, als slave geschakelde Led Micro Scan, omkeren. Probeer dit en kijk of het effect verbetert. DIP-schakelaar nr.10 heeft geen effect op de master.

3. Sluit de optionele CA-8 of RF-8SET controller aan voor meer contrôle:

De CA-8 of RF-8SET controller kan U enkel gebruiken in zichstandige of master/slave modus

• CA-8 controller met kabel: Sluit de controller aan op de jack ingang van het eerste toestel(master).
• Draadloze RF-8SET controller: het draadloze system bestaat UIT 2 delen:

O RF-8T:kleine RF zender waarmee u tot 5 toestellen kunt bedieren
R RF-8R:kleine RF ontvanger welke op de 5 pins DIN aansluiting van de LED MICRO SCAN moet aangesloten worden.Zie de installmentemanual van de ontvanger voor meer info.

Nu kan U de toestellen bedieren:

STANDBY TOETS:

Druk op deze toets om de blackout functie van alle aangesloten toestellen te bedieren.

- MODE/FUNCTIE TOETSEN:

Met de MODE toets kan men 3 verschillende modes selecteren:

• De LED isuit: met de FUNCTEItoets kan U 3verschillende strobe functies kiezen.
• De LED is aan: met de FUNCTHE toets kan U verschillende shows selecteren.
• De LED knippert: Met de FUNCITIE toets kan U de gewenste gobo/kleur kiezen.

4. Aangestuurd door een universe DMX-controller:

Het DMX-protocol is een veel gebruikt signala om intelligente lichtapparatuur te sturen. De DMX controller en alle DMX-apparatuur要去en in een lange keten verbonden worden. Dit gebeurt met gebalancererde microfoonkabel van goede kwaliteit, voorzien van XLR M/F aansluitingen. Om onvoorsbaar gedrag, door interferenties, te vermiiden dient men de keten af te sluiten met een onderstand van 90Ω tot 120Ω . Gebruik nooit Y-splitter kabels, dit zal in geen geval werken!

leder apparaat in de DMX keten moet over een eigén startadres beschikken zodat het weet welke instructies voor hem bestemd zijn.

- Het startadres instellen met de DIP-schakelaars:

Op de wollen zijde van de Led Micro Scan ziet U dat de waarde van de eerste 9 DIP-schakelaars overeen komt met een bepaalde waarde:

Dip	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Waarde	1	2	4	8	16	32	64	128	256	Invert slave

U kan deze waarden combineren om een startadres te bekomen tussen 1 en 512:

Beginadres = 01 → switch 1 = ON waarden: 1

Beginadres = 05 → switch 1 + 3 = ON waarden: 1 + 4 = 5

Beginadres = 09 → switch 1 + 4 = ON waarden: 1 + 8 = 9

Beginadres = 13 → switch 1 + 3 + 4 = ON waarden: 1 + 4 + 8 = 13

···

Beginadres = 62 → switch 2 + 3 + 4 + 5 + 6 = ON waarden: 2 + 4 + 8 + 16 + 32 = 62

- DMX-CONFIGURATIE VAN DE LED MICRO SCAN:

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.
• Zet het toesteluit, trekd e netstekkeruihstopcontacten wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gebruikt om het te toestel te installereren en alijken onderdelen要去en goed vastgedraaidন en mogen Niet verroest�n.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt worden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopengen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多ereinigdt worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeveing waar het toestel worden gebruikt: Hoe klamma, rokerige of bijzonder vuile omgeving kan een grotere oepenhoping van vuil veroorzaken op de optische ultrusting.

• Reinig met een zachte doeck en gebruik normale glasreinigende producten.

• Droog de onderdelen alkijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaam personneel!!

Netvoeding: AC 100 ~ 240V, 50/60Hz

Zekering: 250 V/2A snelle zekering (20 mm)

Geluidscontrole: Inwendige microfoon

DMX verbinding: 3 pins XLR mannelijk/ vrouwelijk

Aantal DMX kanalen: 5

Afmetingen: 333 × 156 × 177 mm (zie afbeelding)

Gewicht: 3 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
