GEBRUIKSAANWIJZING LASER BURST BEGLEC

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

KARAKTERISTIEKEN In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven. Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in lichtshows. Een fantastisch lasereffect dat gebruik maakt van een groene 40mW laser en een rode 80mW laser. Door gebruik van speciale “grating technologie” worden de laserstralen in een groot aantal afzonderlijke laserstralen opgesplitst. Het resultaat is een prachtig, ruimtevullend effect. Dankzij laser blanking technologie veranderen de stralen bovendien constant van kleur. De laserburst werkt zelfstandig (interne micro) of in DMX mode. 4 gebruiksmodi: snel, traag, auto random en muziekgestuurd. DMX-adressering met LED display Voldoet aan EN/IEC 60825-1 voor Laserveiligheid EERSTE INGEBRUIKNAME Chacune de ces informations peut être modifiée sans avertissement préalable Vous pouvez télécharger la dernière version de ce mode d’emploi sur notre site Web: www.beglec.com JB SYSTEMS®

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken. LASER BURST Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer. Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing. Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen. Controleer de inhoud: Controleer of de doos volgende onderdelen bevat: LASER BURST 2 sleuteltjes voor de sleutelschakelaar Netsnoer Handleiding JB SYSTEMS® 14/41 LASER BURST NEDERLANDS HANDLEIDING VEILIGHEIDSVOORSCHRIFTEN: WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus. De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden. Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel. CAUTION NEDERLANDS De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn. Gebruik best de originele verpakking als het toestel vervoerd moet worden. Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen. Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden aan epilepsie. LASER SAFETY INSTRUCTIES: Volgens de normen EN 60825-1:1994 + A1:2002 + A2:2002 valt dit apparaat onder de klasse 3B lasers. Direct oogcontact met de laserstraal kan gevaarlijk zijn. GEVAAR: LASER STRALING ! Vermijd direct oogcontact! Laser straling kan oog en/of huid verbranding veroorzaken. Alle mogelijke maatregelen voor een veilig gebruik van dit apparaat moeten genomen worden. Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt. Dit symbool betekent: Lees de handleiding! Dit symbool bepaalt: de minimumafstand van te belichten voorwerpen. De minimumafstand tussen projector en het verlichte voorwerp moet meer dan 1 meters zijn. Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren. Een nieuw lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normaal en verdwijnt na een paar minuten. Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen. Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen. Gebruik dit apparaat uitsluitend binnenshuis. Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen. Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installatie moet op minstens 50 cm van de muren rondom geplaatst worden. Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon. Houd het apparaat uit de buurt van kinderen. Dit apparaat mag niet door onervaren personen bediend worden. De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen. De temperatuur van het oppervlak van het apparaat kan 85°C bereiken. Raak de metalen ombouw tijdens het gebruik niet met blote handen aan. Verzeker er U van dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud. Laat het toestel ongeveer 10 minuten afkoelen alvorens de lamp te vervangen of alvorens te starten met de onderhoudsbeurt. Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens de lamp te vervangen of alvorens te beginnen met de onderhoudsbeurt. De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid. Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel. De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen. Laat de elektrische draad nooit in contact komen met andere draden. Volgens de veiligheidsvoorschriften moet deze installatie geaard worden. Sluit het apparaat niet aan op een elektronische dimmer. Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel. Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden. Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken. Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie. JB SYSTEMS® 15/41 LASER BURST HANDLEIDING Dit product is een zogenaamde showlaser, veroorzaakt straling met een golflengte tussen 400 en 700nm bedoeld om effecten voor lichtshows te creëren. Door de bouw van deze laser beweegt de laserstraal zo snel dat het oog enkel voor een erg korte tijd aan de laserstraling zal worden blootgesteld. Daarom kan het gebruik van deze laser voor lightshow toepassingen als veilig worden beschouwd. Richt de laserstralen nooit op mensen of dieren en laat het apparaat nooit onbemand werken. Deze laser mag enkel voor lightshows gebruikt worden. Het gebruik van een klasse 3B laser is enkel toegelaten als deze bediend wordt door een persoon die hiervoor opgeleid is en over de nodige ervaring beschikt. Afhankelijk van de laser klasse kan het gebruik van een laser straling voortbrengen die permanente oog en/of huidbeschadiging kan veroorzaken. De wettelijke voorschriften voor het gebruik van lasers kan van land tot land verschillen. De gebruiker zal zich steeds informeren over de wettelijke voorschriften die in zijn land gelden en zich hieraan strikt houden! JB SYSTEMS kan niet verantwoordelijk gesteld worden voor ongevallen die het gevolg zijn van een verkeerde installatie en/of gebruik van dit product! BESCHRIJVING:

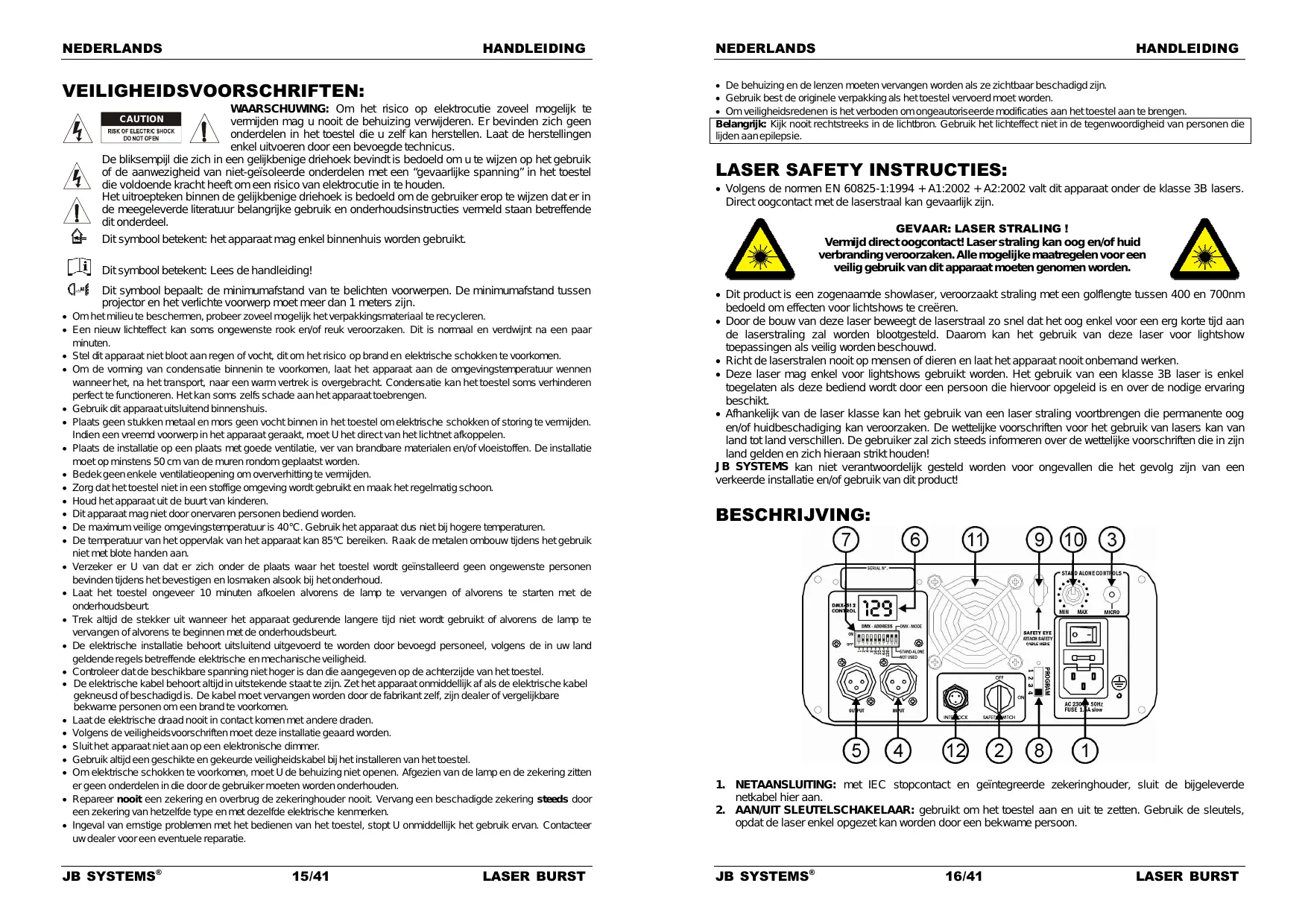

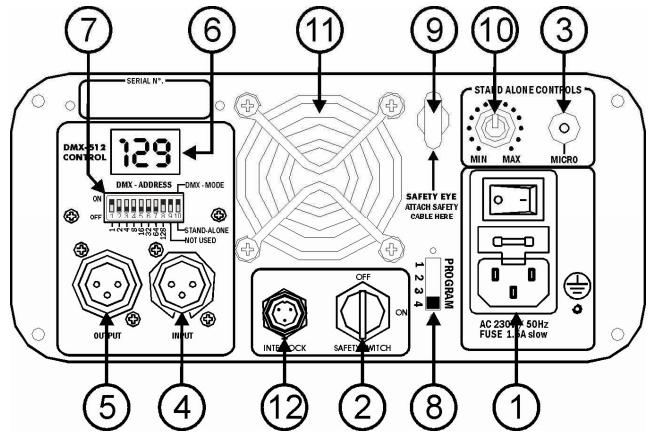

1. NETAANSLUITING: met IEC stopcontact en geïntegreerde zekeringhouder, sluit de bijgeleverde

2. AAN/UIT SLEUTELSCHAKELAAR: gebruikt om het toestel aan en uit te zetten. Gebruik de sleutels,

opdat de laser enkel opgezet kan worden door een bekwame persoon. JB SYSTEMS® 16/41 LASER BURST NEDERLANDS HANDLEIDING

3. INTERNE MICROFOON: De ingebouwde microfoon wordt gebruikt om de lasershow gelijk te laten lopen

met het ritme van de muziek.

4. DMX INGANG: 3pin mannelijke XLR-connector die gebruikt wordt om de universele DMX-kabels te

verbinden. Deze ingang krijgt instructies van een DMX-controller.

5. DMX UITGANG: 3pin vrouwelijke XLR-connector die gebruikt wordt om de LASER BURST aan te

sluiten op het volgende toestel in de DMX-keten.

6. DISPLAY: toont het gekozen DMX-adres als het toestel in DMX-modus staat. Toont 3 horizontale lijnen

als het toestel in Autonome modus staat.

7. DIP-SCHAKELAARS: schakelaars 1~8 worden gebruikt om het DMX-adres in te stellen tussen 000 en

255. Schakelaar 9 wordt niet gebruikt en schakelaar 10 dient om de autonome of DMX-modus te kiezen.

8. PROGRAM SCHAKELAAR: als de laser in stand-alone staat dan kan U met deze schakelaar één van

de 4 werkmodi kiezen:

1. DISCO MODE: patronen bewegen vlug op de muziek.

2. BAR MODE: hetzelfde programma als in DISCO mode maar de patronen bewegen een stuk

3. RANDOM MODE: een willekeurige mix van de DISCO en BAR modi.

4. AUTO MODE: patronen bewegen automatisch, zonder muziek.

9. VEILIGHEIDSOOG: gebruikt om de veiligheidskabel vast te maken wanneer het toestel opgehangen

wordt (zie paragraaf “hoog ophangen”)

10. MUZIEKGEVOELIGHEID: Deze potentiometer wordt gebruikt om de muziekgevoeligheid aan te passen.

Draai aan de potentiometer totdat de laser gelijkloopt met de muziek.

11. KOELVENTILATOR: wordt gebruikt om de onderdelen binnenin de

behuizing af te koelen. Let erop dat je deze ventilatoruitgang nooit afdekt!

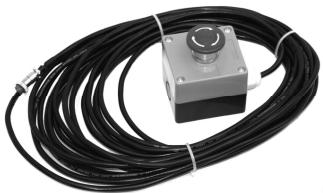

12. INTERLOCK INPUT: wordt gebruikt om de optionele stopschakelaar

aan te sluiten (zie foto). Wanneer je op deze schakelaar duwt verdwijnt de straal onmiddellijk. BELANGRIJK ! In het belang van eigen veiligheid raden we ten sterkste aan om deze optionele schakelaar aan te sluiten ! NEDERLANDS HANDLEIDING

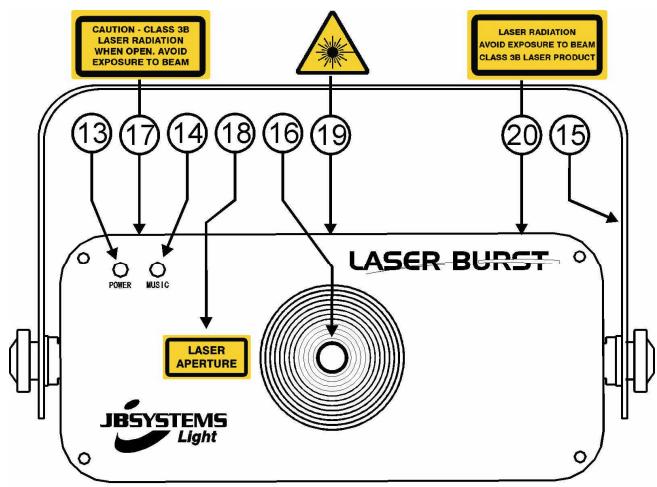

17. WAARSCHUWINGSLABEL: “Waarschuwing – Klasse 3B laser. Laserstraling bij opening. Vermijd

blootstelling aan straal.”

18. WAARSCHUWINGSLABEL: “Laseropening”

19. LASER WAARSCHUWINGSTEKEN: waarschuwt voor een potentieel gevaarlijke laser als het niet

gebruikt wordt door bekwame personen.

20. WAARSCHUWINGSLABEL: “Laserstraling. Vermijd blootstelling aan straal. Klasse 3B laserproduct”

OPHANGEN VAN HET APPARAAT

Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installeringmaterialen moeten worden gebruikt; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd. Overtuig U ervan dat het gebied onder installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud. Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50 cm van de omringende muren. Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten. Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt. Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt. Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montering mag zelfs niet gedacht worden. Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben. De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechaniek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman om te controleren of de veiligheid nog steeds perfect is. GEVAAR VOOR OOGLETSELS: bij de installatie er altijd voor zorgen dat het publiek nooit rechtstreeks in de laserstralen kan kijken. Bij de installatie moet men ervoor zorgen dat de laserstralen niet rechtstreeks op het publiek gericht worden.

OPSTELLEN EN BEDIENEN

Regelmatige pauzes bij het bedienen zijn noodzakelijk om het apparaat zo lang mogelijk te laten functioneren, daar het niet bedoeld is om onafgebroken te functioneren. Zet het toestel niet aan en uit met korte tussenpozen omdat de lamp het anders eerder begeeft. Trek altijd de stekker uit het stopcontact als het apparaat langere tijd geen dienst doet. Stop, in geval van serieuze bedieningsproblemen, met het gebruiken van het apparaat en stel U onmiddellijk in verbinding met uw dealer. Belangrijk: Kijk nooit rechtstreeks in de laserstraal. Gebruik het effect nooit in de aanwezigheid van mensen die aan epilepsie lijden. Goed om te weten: Telkens u het toestel aanschakelt zullen alle motoren naar hun basispositie terugkeren. Gedurende enkele seconden zal U daarom enkele ratelende geluiden horen. Daarna zal het toestel klaar zijn om DMX signalen te ontvangen of om de ingebouwde programma’s uit te voeren.

13. POWER LED: geeft aan dat het toestel aan staat.

14. GELUIDSLED: flikkert op het geluid van de muziek die opgevangen wordt door de interne microfoon.

15. OPHANGBEUGEL: met 2 knoppen langs weerskanten om het toestel vast te maken en een gat om een

bevestigingshaak aan vast te maken.

16. LASERUITGANG: Hier verlaat de laserstraal de behuizing; kijk NOOIT binnenin het toestel doorheen

deze opening als het lasereffect aan staat! JB SYSTEMS® 17/41 LASER BURST U kunt dit toestel op 3 manieren gebruiken:

1) AUTOMATISCHE AUTONOME MODUS:

Zet de DIP-schakelaar nummer 10 in “autonome” positie (display toont “---“) Zet de auto/muziekschakelaar in positie 4. Schakel het toestel aan met de aan/uit sleutelschakelaar. JB SYSTEMS® 18/41 LASER BURST NEDERLANDS HANDLEIDING

2) AUTONOME MODUS BEHEERD DOOR MUZIEK:

Zet de DIP-schakelaar nummer 10 in “autonome” positie (display toont “---“) Zet de auto/muziekschakelaar in positie 1, 2 of 3. Schakel het toestel aan met de aan/uit sleutelschakelaar. Speel wat muziek op het gewenste niveau. Regel de muziekgevoeligheidspotentiometer tot de laserstraal mooi de muziek volgt.

3) DMX BEDIENDE MODUS:

Het DMX-protocol is een algemeen gebruikt signaal tegen hoge snelheid om intelligente lichtapparatuur te bedienen. Je moet “een keten” maken tussen je DMX-controller en alle aangesloten lichteffecten met een kwaliteitsvolle XLR M/F symmetrische kabel (bv. JB Systems ref. 7-0063). Om vreemd gedrag in de lichteffecten te voorkomen, wegens storingen, moet je een 90Ω tot 120Ω terminator gebruiken aan het einde van de keten. Gebruik nooit Y-splitsende kabels, dit werkt gewoonweg niet! Elk effect in de keten heeft haar eigen startadres nodig, zodat het weet welke bevelen van de DMXcontroller gedecodeerd moeten worden. Zo moet je de LASER BURST opstellen en gebruiken: Sluit het toestel aan op een DMX-controller met een geschikte DMX-kabel. Bepaal welk DMX-adres de laser nodig heeft. Zet DIP-schakelaar nummer 10 in “DMX” positie. Je moet het DMX startadres ingeven met de DIP-schakelaars 1 tot 8. Iedere schakelaar hiervan heeft een overeenkomstige DMX-waarde onder zich. Je kan de waarden van deze schakelaars combineren om eender welk startbericht te verkrijgen tussen 001 en 255: Dim

Startadres = 01 schakelaar 1=ON waarden: 1 Startadres = 05 schakelaar 1+3=ON waarden: 1+4 = 5 Startadres = 09 schakelaar 1+4=ON waarden: 1+8 = 9 Startadres = 13 schakelaar 1+3+4=ON waarden: 1+4+8 = 13 Startadres = 62 schakelaar2+3+4+5+6=ON waarden: 2+4+8+16+32 = 62 Het display helpt je te controleren of het gewenste startadres correct is. Eens het adres ingegeven is, kan je het apparaat aanzetten met de sleutelbediende aan/uit schakelaar. DMX-OPSTELLING VAN LASER BURST: KANAAL

WAARDE 000-255 000-035 036-071 072-107 108-143 144-179 180-215 216-251 252-255 001-084 085-169 170-255 000-128 129-255 JB SYSTEMS® OMSCHRIJVING Rotatiesnelheid (traag tot snel) Beweging 1 Beweging 2 Beweging 3 Beweging 4 Beweging 5 Beweging 6 Beweging 7 Beweging 8 Blackout (geen licht) Rood + Groen Groen Rood Geen bewegingen Bewegingen 19/41 NEDERLANDS HANDLEIDING ONDERHOUD Overtuig U ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud. Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld. Bij inspectie moeten de volgende punten worden gecontroleerd. Alle schroeven gebruikt om het te toestel te installeren en al zijn onderdelen moeten goed vastgedraaid zijn en mogen niet verroest zijn. Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet verwrongen zijn. Wanneer een optische lens klaarblijkelijk beschadigd is door barsten of diepe krassen, dan moet deze vervangen worden. De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zelfs maar een klein probleem ontdekt werd. Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren (als die er zijn) en de ventilatieopeningen elke maand gereinigd te worden. De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit. Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting. Reinig met een zachte doek en gebruik normale glasreinigende producten. Droog de onderdelen altijd zorgvuldig af, Reinig de uitwendige optische uitrusting minstens één keer per maand. Reinig de inwendige optische uitrusting minstens om de 3 maanden. Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!! TECHNISCHE KENMERKEN Netvoeding: Zekering: Geluidscontrole: DMX verbinding: DMX kanalen: DMXstartadressen: Laser vermogen: Laserklasse: Laser Safety Standaard: Afmetingen: Gewicht: wisselstroom 230V, 50 Hz 250 V/ 1,5A trage zekering (20 mm) Inwendige microfoon 3 pins XLR mannelijk/ vrouwelijk 4 kanalen 40mW groene CW laser (λ = 532nm) 80mW rode CW laser (λ = 650nm) EN60825-1:1994 + A1:2002 + A2:2002 33 x 22 x 10cm 5,9 kg Elke inlichting kan veranderen zonder waarschuwing vooraf U kan de laatste versie van deze handleiding downloaden via onze website: www.beglec.com LASER BURST JB SYSTEMS® 20/41 LASER BURST DEUTSCH BEDIENUNGSANLEITUNG DEUTSCH BEDIENUNGSANLEITUNG Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden. Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen! Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems®-Produkt entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet sowie, zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt. Dieser fantastische Lasereffekt verwendet einen grünen 532nm 40mW- und einen roten 650nm 80mWLaser Durch eine spezielle Rasterungstechnologie werden die Strahlen in eine große Anzahl einzelner Laserstrahlen aufgeteilt, die in alle Richtungen zeigen und so einen verblüffenden, raumfüllenden Effekt erzeugen. Die Farbe der Strahlen ändert sich die ganze Zeit, dank der Laser Dunkeltastung-Technologie. Sie können das Gerät im DMX- oder Standalone-Modus mit dem eingebauten Mikrofon verwenden. 4 Benutzermodi: schnell, langsam, Zufallsautomatik und Musikaktiviert. DMX-Adressierung mit LED-Display Erfüllt die EN/IEC 60825-1 für Lasersicherheit
