Producttype	Bladblazer-zuiger-vermaler
Merk	ATIKA
Model	LSH 2600
Motorvermogen P1	2600 W
Spanning / Frequentie	230 V ~ 50 Hz
Variabel toerental	6000 – 14000 min⁻¹
Luchtsnelheid blazen (max.)	270 km/h
Luchtvolume zuigen (max.)	720 m³/h
Inhoud opvangzak	45 L
Gewicht	3,6 kg
Beschermingsklasse	II (dubbele isolatie)
Gemeten geluidsvermogensniveau	98,3 dB(A)
Gegarandeerd geluidsvermogensniveau	102 dB(A)
Geluidsdrukniveau	87 dB(A)
Hand-armtrillingen	< 3,96 m/s²
Functies	Zuigen, blazen, vermalen
Snelheidsregeling	Traploos (draaiknop)
Verwijderbare opvangzak	Met ritssluiting, handwasbaar
Schouderriem	Ja, verstelbaar
Wielen met steun	Ja, voor verplaatsing
Veiligheidsschakelaar	Aan/uit-schakelaar met vasthoudfunctie
Bescherming tegen rondvliegende delen	Aanbevolen beschermingsmiddelen: veiligheidsbril, gehoorbeschermer, handschoenen
Onderhoud	Reinigen met een doek; geen oplosmiddelen gebruiken; zak wassen met zeepwater
Vervangingsonderdelen	Originele onderdelen aanbevolen; verkrijgbaar bij fabrikant of klantendienst
Beoogd gebruik	Droge bladeren, gras, kleine takjes, licht papier (privégebruik)

Veelgestelde vragen - LSH 2600 ATIKA

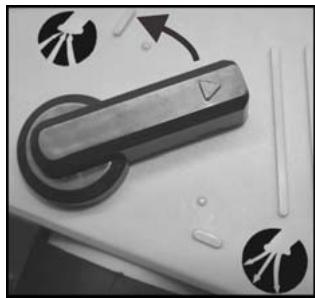

Hoe schakel ik van zuigmodus naar blaasmodus?

Om van zuig-vermaalfunctie naar blaasfunctie te schakelen, zet u de schakelaar (9) op de blaasstand. Zorg ervoor dat het apparaat is losgekoppeld voordat u van modus wisselt.

De motor start niet. Wat te doen?

Controleer of het stopcontact werkt (10 A zekering). Controleer de voedingskabel: als deze beschadigd is, laat deze dan vervangen door een elektricien. Als de motor of schakelaar defect is, neem dan contact op met de fabrikant of een erkende klantendienst.

Hoe reinig ik de opvangzak?

Leeg de zak na elk gebruik. Schud hem uit, keer hem binnenstebuiten en borstel hem. Als hij erg vuil is, was hem dan met de hand in zeepsop. Gebruik geen oplosmiddelen. Als de ritssluiting stroef is, wrijf dan de tanden in met droge zeep.

Welke materialen kan ik met dit apparaat zuigen?

Het apparaat is ontworpen voor het zuigen van lichte, droge materialen: bladeren, gras, kleine takjes, kleine stukjes papier. Zuig nooit metaal, stenen, glas, brandende materialen, vloeistoffen of explosieve stoffen.

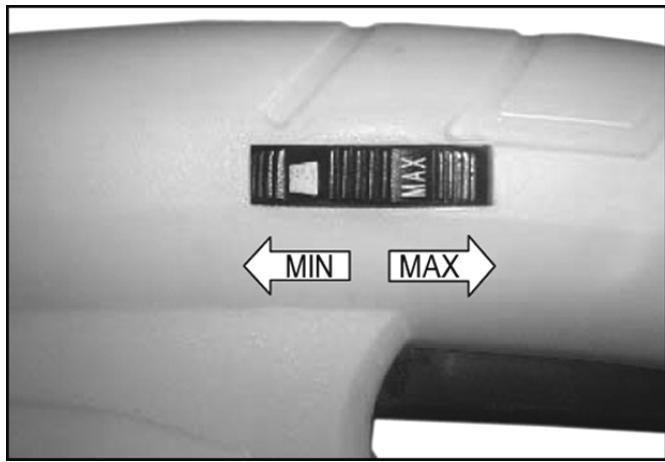

Hoe stel ik het toerental in?

Gebruik de snelheidsregelknop (1) op de handgreep. Het toerental kan traploos worden ingesteld van 6000 tot 14000 min⁻¹, afhankelijk van de gewenste toepassing.

Wat is de maximale lengte van het verlengsnoer?

Gebruik een verlengsnoer met een doorsnede van minimaal 1,5 mm² voor een maximale lengte van 25 m. Voor langere lengtes moet de doorsnede minimaal 2,5 mm² zijn. Rol het snoer volledig af van de haspel.

Kan ik het apparaat in de regen gebruiken?

Nee, het apparaat mag niet worden blootgesteld aan regen of worden gebruikt in een vochtige omgeving. Bescherm het tegen vocht en spuit er geen water op.

Wat te doen bij verstopping of verminderde zuigkracht?

Stop het apparaat en trek de stekker uit het stopcontact. Controleer of de slangen niet verstopt zijn en of de opvangzak niet vol is. Als het toerental te laag is, verhoog het dan. Als het probleem aanhoudt, neem dan contact op met de klantendienst.

Welke beschermingsmiddelen moet ik dragen?

Draag een veiligheidsbril, gehoorbescherming (het geluidsniveau kan hoger zijn dan 85 dB(A)), werkhandschoenen, antislip schoenen en een lange broek.

Hoe onderhoud ik het apparaat na gebruik?

Koppel het apparaat los. Verwijder stof met een doek of kwast. Nooit onder stromend water of met een hogedrukreiniger reinigen. Controleer regelmatig de opvangzak en vervang deze als deze beschadigd is. Bewaar op een droge plaats, buiten bereik van kinderen.

GEBRUIKSAANWIJZING LSH 2600 ATIKA

Zuig-, blaas- en hakselmachine voor gebladerte

Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstrumentes – Reserveonderdelen

U mag het apparaat Niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepasseningen.

Inhoud

EG-conformiteitsverklaring	90
Lever hoeveelheid	90
Beschrijving van het apparaat	90
Symbolen bedieningsaanwijzing / apparaat	90
Gebruikstijden	91
Reglementaire toepassing	91
Restrisico's	91
Veilig werken	91
Samenbouw	93
Ingebruikname	93
Werkvoorschriften	94
Onderhoud en verzorging	95
Opslag	95
Mogelijkste storingen	96
Technische gegevens	96
Garantie	96
Reserveonderdelen	148

EG-conformiteitsverklaring

overeenkomstig de richtlijn van de raad: 2006/42/EG

Hiermede verklaren wij

ATIKA GmbH & Co. KG

inuitsluitende verantwoordelijkheid,dat het product

Zuig-, blaas- en hakselmachine voor gebladerte LSH 2600

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2004/108/EG, 2006/95/EG en 2000/14/EG.

De volgende geharmoniseerde normen werden toegepast:

IEC 60335-2-100:2002; prEN 15503:2006

EN 62233:2008; EN 60335-1:2002+A11,A1:04+A12,A2:06+A13:08;

EN 55014-1:2006; EN 55014-2:1997+A1:2001;

EN 61000-3-2:2006; EN 61000-3-3:1995+A1:2001+A2:2005

Volgende andere technische voorschriften / specificaties werden toegepast:

EK 9 2007-07:2006-11-16

Conformiteit-beoordeling-procedures: 2000/14/EG - Aanhangsel V

Gemeten geluidsniveauu LwA 98,3 dB (A).

gegarandeerd geluidsniveau LwA 102 dB (A).

Bewaring van de technische documenten:

A. Pollmeier, Bedrijsleiding

Lever hoeveelheid

Controleer na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden nicht in behandeling genomen.

1 toesteelenheid
1 draagriem
1 gebruiksaanwijzing
1 zuigpijp voren
1 garantieverklaring
1 schroevenzak

1 upvangzak
1 houdergreep voren
1WIEN met houder
1 zuigpijp achteren
1 montageblad

Beschrijving van het apparatus

Houdt rekening met het ingesloten montageblad!

1 Toerentalregeling
2 Handgreep

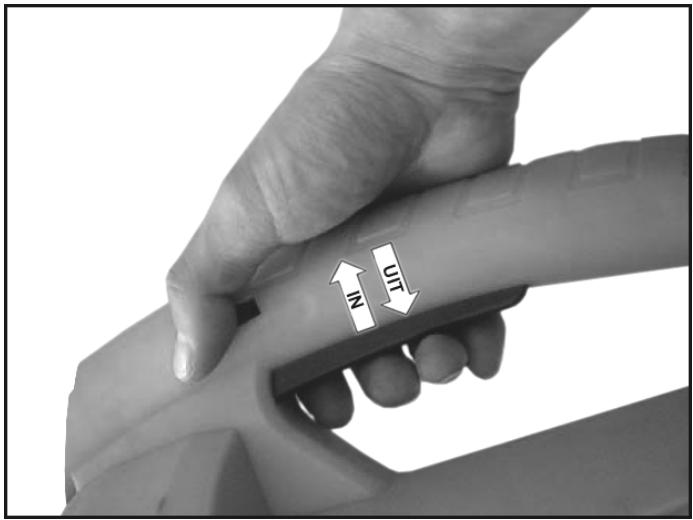

3 In-/uitschakelaar
4 Veiligheidsstikker
5 Toesteleenheid
6 Houdergreep voren
7 Draaggordel

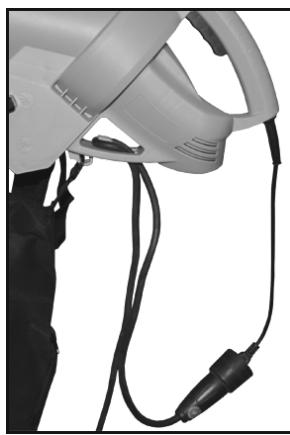

8 Kabeltrekontlasting
9 Omschakelaar
10 Zuigpijp achteren
11 Zuigpijp voren
12 Opvangzak
13 Wielen met houder
14 Netstekker

Symbolen bedieningsaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het nicht opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.
Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.
Gebrulkersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.
Montage, gebruik en onderhoud van de machine.
Hier worden precies uitgelegd wat u要去 doen.

Symbolen apparatus

	Lees voor de inbedrijfstelling de bedienings-handleiding en veiligheidsvoorschriften en neem deze inRCT.		Schakel de motuuit voor reparatie-, onderhouds- enreinigings-werk-zaamheden haalde net-stekker uitt de ontactdoos.
	Gevaar door voortslingerende delen bij lopende motor – Niet betrokken Personen, alsook huis- ennuttige dieren uit de gevaarszone verwijderd houden.		Let op voor roterend werktuig.Handen en voeten nicht in deopen-in-gen houden terwijlde machine draait.
	Ogen beschermen en gehoorbescherming dragen.		Tegen vocht beschermen.

Gebruikstijden

Gelieve de specifieke national verordeningen in acht te-.
nehmen.

Reglementaire toepassing

• De zuig-, blaas- en hakselmachine voor gebladerte is alleen geschikt voor lichte en droge materialen, zoals bijv. loof en tuinafval zoals gris,kleine takken en papierstukjes.
  Zuigen, blazen en hakselen van

zware materialen, zoals metaal, stenen, takken, sparappels of gebrozen glas
brandbare materialen zoals bv sigarettenpeuk, barbecuekool
ontvlambare, giftige of explosieve materialen wordenuitdrukkelijk uitgesloten.

• Wegens het gevaar voor lichamelijke schade mag het toestel nooit in zones met voor de gezondheid gevaarlijke stoffen en vloeistoffen of als machine voor nat zuigen gebruikt worden.
• Andere toepassingen dan zuigen, blazen en hakselen zich Niet toegelaten.
• De zuig-, blaas- en hakselmachine is alleen voor privé gebruik overeenkomstig zijn gebruiksdoel geconcipieerd.
• Het zijn geen machine die in openbare plantsoenen, parken, sportplaatsen of in de land- en bosbouw gebrukt konnen worden.
• Elk verder leidend gebruik geldt als nicht conform de voorschriften. Voor waaruit resulterende schade is de fabrikant Niet aansprakelijk - het risico waarvoort wordt alleen door de gebruiker gedragen.
• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatie-

voorschriften en na leven van de verilgheidsvoorschriften van de fabrikant.

• Men要去 sich tevens honden aan de algemeen geldende veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrivijf.
• Eigenmachtige verbouwingen aan de zuig-, en hakselmachine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeije schade van een ieder soort UIT.
• Het toestel mag slechts door Personen worden voorbereid, gezruikt en onderhonden die met het werktuigbekend zichen en over de bevaren ingelicht zich. Reparaties mogen alleen door de fabrikant of geauthoriseerde werkplaatsen uitgevoerd worden.
• Gebruik de gazontrimmer nicht in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of native omgeving.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminalisierung worden wanner de veiligheids-, gebruiks-, gezondheits- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetels en beschadigingen.

• Geignorerde of over het hoofd geziene verilgheidsmaatregelen+kennen leiden tot letsels voor de bediener oftot beschadiging van eigendom.
  Wegslingeren van stenen en aarde.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraden.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbeschemming.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Bij ondeskundig gebruik konnen zuig-, blaas- en hakselmachine gevaarlijk zijn. Als een machine gebruikt worden要去en de standard voorzorgsmaatregelen genomen worden om het risico van brand, elektrische sluiting en het verwonden van Personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

i Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de zuig-, blaas-en hakselmachine voor gebladerte").
Zorg voor een stabiele en uitgebalancererde houding. Buig u Niet voorover.
Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel Niet, wonneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.
Draag de juiste werkkleding.

• Nauw sluitende kleding en geen sieraden dragen.
• Handschoenen met slipvast schoeisel
  Lange broeken ter bescherming van de benen

Draagsoonlijke beschemingsmiddelen.

• Gehoorbeschermer dragen (geluidsdrukniveau aan de werkplaat sian 85 dB (A) overschrijden).
  Veiligheidsbril

• Zorg dat uw werkomgeving in orde is. Rommel kan oncevallen veroorzaken.
  Voorzichtig bij het achteruitgaan. Gevaar van struikelen!

• Indien u op vreme dichamen stuit, schakel het toestel alstublieft uit en verwijder het vreme dichaam. Alvorens u het toestel wee inschakelt, controllerer het alstublieft op eventuele beschadigingen en LAST, indien nodig, reparatives uitvoeren.

• Let op de omgevingsinvloeden.

• Gebruik de machine nicht in een vochtige of native omgeving.
  Zet de machine Niet in de regen buiten.
  Werk slechts bij voldoende zich.

• Houd andere Personen en dieren van uw werkbereik weg. Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.

• Onderbreek het gebruik van de machine, wanneren personen, vooral kinderen of huisdiren, in de buurt zijn en wanner u het werkbereik wisselt.
• De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.
• Kinderen enjongerenonder 16aar enpersonen, die gebruiksaanwijzingnietgelezenhebben,mogen demachinemetbedieren.
• Kinderen dienen uit de buurt van het apparaat te worden geweerd.
• Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurtল.
• De gebruiker is verantwoordelijk voor ongevalten met andere Personen of hun eigendom.
  Laat de machine nicht zonder toezicht achefter.
• Overbelast de machine nicht. U werkkt better en zeker met de juiste belasting van de machine.
• Werk alleen met alle verilgheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de verilgheid in gevaar kan brengen.

• Apparaat resp. onderdelen van het apparaat nicht veranderen.

• Laat het toestel nooit ingeschakeld, wonneer het op de zichde ligt. Het apparaat ward alleen voor de bediening in oprechte positie ontwikkeld.

• Het apparaat mag nicht met water worden afgespoten (bron van gevaar voor elektrische stroom).

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• reparatiewerkzaamheden

• onderhouds- en reinigings-werkzaamheden
• controller de aansluitleidingen, of deutsche ineengestrengeld of beschadigd zich.
• omschakelen van zuigen op blazen.
• transport van de machine
• het verlaten van de machine (ook voor een korteijd)

• ongewone geluiden en trillingen.

• Onderhoudt uw zuig-, blaas- en hakselmachine met zorgvuldigkeit:

• Let erop dat de luchtopeningen schoon zijn.

• Hou de handgrepen vrij van vet en olie.

• Volg de onderhoudsvoorschriften op en de instructies omtrent de spelwissel.
  Houdt de handgrepen vrij van olie en vet.

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

• Controller of delen van de machine beschadigd resp. defect়. Alle delen要去en juist gemonteerd় en goed functioneren om de machine correct te latent werken.
• Beschadigde bescherminrichtingen en delen要去en, indienoodzakelijk, dooreenerkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Als u de machine Niet gebruikt要去 hem op een droge plaats, buiten het bereik van kinderen opslaan.

• De aansluitkabel要去 volgens IEC 60245 (H 07 RN-F) maar, met een draad doorsnede van minstens:

• 3 × 1,5 ~mm^2 bij een lenghte tot 25 ~m .
  3× 2,5mm^2 bij een lenghte vanaf 25m

• Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen Niet更是, de functie van de machine worden gereduceerd.

• Stekker en aansluitdozen aan aansluitleidingen要去en uitrubber, zacht PVc of een ander thermoplastisch materiaal vandezelfde mechanische vastheid zichn of met ditmaterial aan jin gecoat.
• Wikkel bij gezruik van een kabeltrommel de kabel geheel af.

• Beschermt u zich gegen elektrische slag. Vermijdlichamelijk contact met geaarde delen (bv pijpen, radiatoren, haarden, koelkasten enz.)

• De opsteekinrichting van de aansluitleiding dint gegen spatwater beveiligd teijken.

• Bij het leggen van de aansluitleiding erop letten dat deze Niet gekneusd of geknikt worden enDat de stekerverbinding Niet nat worden.
• Gebruik de kabel Niet voor doeleinden warvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherper Randen. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verlang kabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.
• Het apparaat via een veiligheidsschakelaar (30 mA) aansluiten.

Elektrische aansluitingen of reparations mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijke voorschriften要去en opgevolgd worden.
Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
Alleen de originele toebehoren gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Samenbouw

Houdt rekening met het ingesloten montageblad!
Sluit de lootzuiger pas na volledige samenbouw aan het stroomnet aan.

Zuigpijp monteren

2 Steek de WIelen met houder (13) tot aan de aanslag op de voorste zuigpijp (11) en schroef deze samen.
3 Steek nu de voorste (11) en awhile zuigpijp (10) samen en verschroef deze.
4 Steek verwolgens de complete zuigpijp (10 + 11) in de toesteleenheid (5) en schroef allebei met elkaar samen.

Houdergreep bevestigen

5 Steek de voorste houdergreep (6) in de passende opening van de toesteleenheid (5) en klik deze vast.

Opvangzak bevestigen

Haak als eerste de opvangzak (12) met het voorste einde aan dechterste zuigpijp (10) in.

Haak verwolgens de opvangzak (12) met het hinterste einde aan de toesteleenheid (5) in.
8 Steek tenslotte de opening van de opvangzak (12) op de passende opening van de toesteleenheid (5).

Draaggordel bevestigen

9 Steek het oog van de draaggordel (7) door de gedachte opening van de toesteleenheid (5) en schroef deze samen.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.
• Controller voor ieder gebruik
• Aansluitleidingen op defecteplaatsen (scheuren, sneden o.d.)

• Gebruik geen beschadigde aansluitkabels.

• de machine op enventuele beschadigingen (zie veiligheidsinstrumentes)
  of alle schroeven goed+zijn vastgedraaid

(1) Aansluiting op het net

• Vergelijk de netspanning met de spanning (bijv. 230 V) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
  Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaaluitschakelaar) met 30mA .
• Gebruik geen defecte kabels. Gebruik aansluit- resp. verlangkabels met eenaderdoorsnede van ten minste 1,5 mm² bij een lengte tot 25m

1. Steek de koppeling van de verlengingskabel op de steker van de schakelaar-steker-combinatie. (14)
2. Trek de verlengingskabel als lus door de kabeltrekontlasting en hang het in. (8)
3. Let erop dat de verlengingskabel voldoende spel hierf.

Inschakelen / Uitschakelen

De in-/uitschakelaar bevindt zich in de handgreep.

Houdt de schakelaar ingedrukt, om de lootzuiger te starten. De lootzuiger schakelt zich automatisch uit, wannear u de schakelaar loslaat.

Gebruik geen toestel, waar bij zich de schakelaar Niet LAST in- en uitschakelen. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Werkvoorschriften

Houdt u voor werkbegin rekening met

de "Veiligheidsinstrumenties"
de volgende extra werkinstructies.

• Alleen Personen van meer dan 16 jaren, die de bedieningshandleiding hebben gelezen en begrepen mogen de machine bedieren.
• Draag uw veiligheidsuitrustingen (veiligheidsbril/-vizier, handschoenen), om u gegen möglichke letsels te beschermen.
• Zorg voor een verilige en opgeruimde werkplaats. Verwijder voorwerpen die wegsglinder.t

• Waarborg vóor begin van de werkzaamheden dat: – zich in het werkbereik geen verdere Personen of dieren ophouden

• een obstacelvrij terugwijkken voor u is gewaarborgd

• een veilige stand is gewaarborgd.
  handgrepen en houlders droog en schoon+zijn.

• Richt de zuig-/blaaspijp nooit op Personen of dieren. Blaas ook geen voorwerpen in de richting, waaringen of dieren staan.

• Toeschouwers dieren een veiligheidsafstand van minimum 5 m te bewaren.
• Wees voorzichtig voor opgewaaide en rondvliegende voorwerpen. Bijzonder gevaarlijk isশ het terugstooteffect aan muren en huiswanden (bijv. stenen).
• Schakel het toestel uit, wonneer u kiezel- of splitwegen oversteekt.
• Gebruik het toestel Niet met natte handen of bij vochtige weersomstandigheden.
  Vul niets van hand in de aanzuigopening.
• Geleid de aansluitleiding steeds maar,achter, van het toestel weg.Er bestaat anders gevaar voor struikelen,uitglijden of vallen.

• Gebruik het toestel nooit

• zonder opvangzak,

• met Niet gesloten ritssluiting van de opvangzak.

Wanner met bloedcirculatiestoornissen te vaak aan trillingen worden blootgesteld, kuren beschadigingen aan het zenuwsysteme of aan de bloedvaten optreden.

U=knt de trillingen reduceren :

• door stevige, warme arbeidshandschoenen
• verkorting van de werkelijk (meerdere lange pauzes make)

Consulteer een arts wanner uw vingers opzwellen, u zich Niet goed voelt of uw vingers gevoelloos worden.

Vergewis u er voor de inbedrijfstelling van, dat de opvangzak gemonteerd, Niet beschadigd of versleten is en de ritssluiting gesloten is.

Instructies voor het gebruik als zuig- en hakseltoestel

1. Zet de omschakelaar op de zuig-/hakselpositie.
2. Houd het toestel met de handgreep vast en schouder de draagriem. Stel de draag-riem zo in, dat een veilig en aangenaam dragen van het toestel gegardeerd is.

1. Schakel het toestel in.

2. Beweeg het toestel langzaam en gewelijkmatig boven het op te zuigen materiaal. Druk het toestel Niet in het loft.

3. Het zuigvermögen vermindert, wanneer de opvangzak vol is. Schakel het toestel uit en haal de netstekker uit de contactdoos. Open de ritssluiting en ledig dan de opvangzak.
4. Schakel de omschakelaar na het einde van de werkzaamheden op blazen, om restenuit de zuig-/blaaspijp te verwijderen.

① Loof vroeg opnemen! - Het is raadzaam, loot indien möglich bij droog wee en zo snel möglichk na het neervallen van het loof op te nemen. Nat loof vormt een probleem, Zoals eveneens loof dat reeds te rotten begonnen heeft, of op grotere hopen is gewaaid.

Instructies over het gebruik als blaastroestel

1. Zet de omschakelaar op de blaaspositie.
2. Houd het toestel met de handgreep vast en schouder de draagriem. Stel de draagriem zo in, dat een veilig en aange-naam dragen van het toestel gegarandeerd is.
3. Schakel het toestel in.
4. Beweeg de zuig-/blaaspijp met uithalende bewegingen, langzaam en gelijkmatig eenaar centimeter boven de grond van de ene ziche maar de andere.

Zuig-/ blaas- en hakselmachine met toerentalregeling

Bij deze uitvoering is het toerental van de motor en daardoor ook het zuig- en blaasver-mogen regelbaar. U kunt het toerental traploos instellen van 6000min^-1 tot 14000min^-1 .

Watanik zuigen en blazen?

JA

Lichte en droge materialen, bijv. droog loof en tuinafval zoals gras,kleine takken en papierstukjes.

NEE

Zware materialen, zoals bijv. metaal, stenen, takken, sparappels of gebrozen glas.

#

Zuig of blaas met het toestel geen brandende,
explosieve of rokende voorwerpen zoals sigaretten,
lucifers of hete as.

#

Zuig of blaas geen vloeistoffen, bijzonder geen brandbare vloeistoffen zoals benzine. Gebruik het toestel Niet in de buurt van zulke stoffen.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

-Toesteluitschakelen
- Wachten tot het apparaat stilstaat
- Stroomtoevoer onderbreken

Slechts originele delen gebruiken. Andere delen können tot nicht te voorziene beschadigingen en verwondingen leiden.

Verder gaande reparatiewerkzaamheden mogen enkel door de fabrikant of door de klantenservice worden uitgevoerd.

Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.

Neem het onderstaande in acht om de functionaliteit van uw zuig-, blaas- en hakseltoestel te behouden.

• Verwijder stof of verontreinigungen met een doek of kwast

• De machine nicht met vloeviend water of hagedrukreinigers reinigen.

• Gebruik voor kunststofdelen geen oplosmiddelen (benzine, alcohol, enz.), waar dat deze de kunststofdelen konnen beschaden.

Reiniging van de opvangzak

Ledig de opvangzak na elke toepassing.

1. Schud de opvangzak goed UIT.
2. Keer de binnenkant maar buiten, om de opvangzak uit te borstelen.
3. Was de opvangzak bij sterke verruiling of minimum een keer peraar handmatig met een zacht zeepsop.

Bij een moeilijk gangbare ritssluiting dient u deritssluitingtanden met droge zeep in te wrijven.

4 Controller voor uw eigen verilgheid de opvangzak regelmatig op beschadigingen. Wissel een beschadigde opvangzak onmiddelijk UIT.

Opslag

Stroomtoevoer onderbreken.

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

• Let vór een langere opslag op het volgende, om de levensduur van de machine te verlengen en een eenvoudig bedieren te waarborgen:

• De machine grondig reinigen.

• Controller de machine op een fouvrije toestand, opdat na een langere opslag een betrouwbaar gebruik van de machine is gewaarborgd.

Mogelijkke storingen

Probleem	Mogelijk oorzaak	Oplossing
Motor loopt nicht aan.	⇒Netspanning ontbreekt (stroomuitval). ⇒Aansluitkabel defect. ⇒Motor of schakelaar defect.	⇒Zekering controleren (10 A). ⇒Kabel uitwissen c.q. kabel latent controleren (elektricien). Defecte kabels nicht meer gebruiken. ⇒Gelieve voor het oplossen van problemen contact op te nemen met de producent of een door hem genoemde firma (zie klantensserviceregister).
Zuigmaterial wordt nicht correct ingezogen (verminderd zuigvermögen).	⇒Toestel is vol c.q. geblokkeerd. ⇒Opvangzak is te vol. ⇒Ingesteld toerental te laag (alleen bij zuig-, blaas- en hakselmachines met traploos regelbaar toerental). ⇒Verlengsnoer te lang of tekleine doorsnede. Stekke te ver van hoofd-aansluiting verwijderd en tekleine doorsnede van de aansluitkabel.	⇒Verstopping verwijderen, EVTl. klantenservice ⇒Opvangzak ledigen. ⇒Hoger toerental instellen. ⇒Verlengnoor min. 1,5 mm2, max. 25 m lang. Bij langere kabel doorsnede min. 2,5 mm2.

Technische gegevens

Model	LSH 2600
Motorvermögen P1	2600 W
Motor	Wisselstroommotor 230 V ~ 50 Hz
Toerental n (met toerentalregeling)	6000 – 14000 min-1
Blaas-luchtstroom (max. luchtnelheid).	270 km/h
Aanzuigvermögen (max. hoeveelheid lucht).	720 m3/h
Hand-Arm-trillingen (volgens EN 1033/DIN 45675)	a_vhw = < 3,96 m/s2
Opvangzak (volume).	45 l
Veiligheidsklasse	II - veiligheidsgeisoleerd ☐
Gewicht	3,6 kg
Geluidsniveau LWA (volgens 2000/14/EG)	gemeten geluidsniveau 98,3 dB (A) gegarandeerd geluidsniveau 102 dB (A)
Geluiddrukpegel LPA (volgens 2000/14/EG)	87 dB (A)

Garantievoorwaarden

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Purtati haine de protectie:
