MANUALE UTENTE LSH 2600 ATIKA

Aspiratrice, Soffiatrice, Trinciatrice di fogliame

Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio

La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l'uso, tutte leindicazioni sono state osservate e l'apparecchio è stato montato come descririto.

Custodire queste istruzioni per l'uso per una eventuale consulazione successiva.

Indice

Dichiarazione di conformità CE	75
Volume di fornitura	75
Descrizione dell'apparecchio	75
Simboli nelle istruzioni per l'uso / nell'apparecch	75
Tempi di esercizio	76
Impiego conforme alle prescrizioni	76
Pericoli residui	76
Sicurezza durante il lavoro	77
Montaggio	78
Messa in funzione	78
Istruzioni di lavoro	79
Manutenzione e cura	80
Conservazione	81
Possibili disturbi	81
Dati tecnici	82
Garanzia	82
Pezzi di ricambio	148

Dichiarazione di conformità CE

correspondente alle direttive: 2006/42/CE

Con la presente dichiariamo

ATIKA GmbH & Co. KG

sotto la nostra responsabilità che il prodotto

Aspiratrice, Soffiatrice, Trinciatrice di fogliame LSH 2600

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive: 2004/108/CE, 2006/95/CE, 2000/14/CE.

Sono state applicate le seguenti norme armonizzate:

IEC 60335-2-100:2002; prEN 15503:2006

EN 62233:2008; EN 60335-1:2002+A11,A1:04+A12,A2:06+A13:08;

EN 55014-1:2006; EN 55014-2:1997+A1:2001;

EN 61000-3-2:2006; EN 61000-3-3:1995+A1:2001+A2:2005

Sono state applicate le seguenti ulteriori prescrizioni/specifiche tecniche:

EK 9 2007-07:2006-11-16

Procedura di accertamento di conformità:

2000/14/CE - Appendice V.

Livello di potenza acustica misurato LwA 98,3 dB (A)

livello di potenza acustico garantito LwA 102 dB (A)

Conservazione dei documenti tecnici: ATIKA GmbH & Co. KG - ufficio tecnico - Schinkelstr. 97 - 59227 Ahlen - Germany

Ahlen, 01.03.2010

A. Pollmeier, amministratore

Volume di fornitura

Dopo il disimballaggio del cartone controllare

che il suo contento sia complete
I'eventuale presenza di danni causati dal trasporto

In caso di contestazioni informare subito il commerciante, il fornitore oppure il produttore. Le reclamazioni inoltrate successivement non vengono accettate.

1 Unità
1 Cinta di trasporto

1 Confezione di viti
1 Parte anteriore tubo di aspirazione
1 Dichiarazione di garanzia
1 Sacchetto di raccolta

1 Aspiratrice
1 Parte anteriore dell'im-pugnatura
1 Ruote con supporto
- 1 Parte posteriori tubo di aspirazione
- 1 Istruzioni per il montaggio

Descrizione dell'apparecchio

Prestare attenzione alle istruzioni di montaggio allegate!

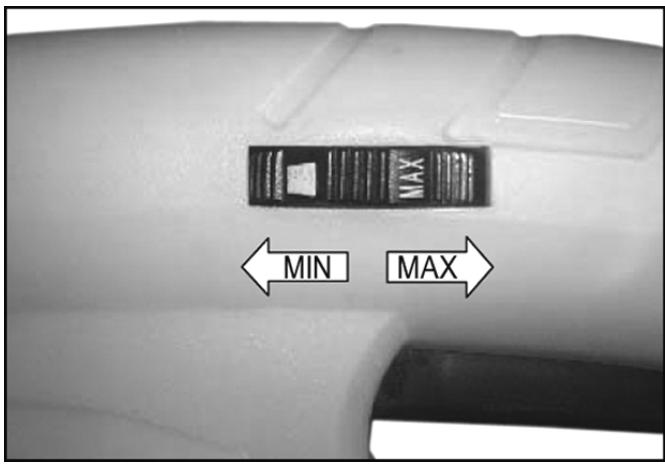

1 Regolazione del numero di giri
2 Impugnatura

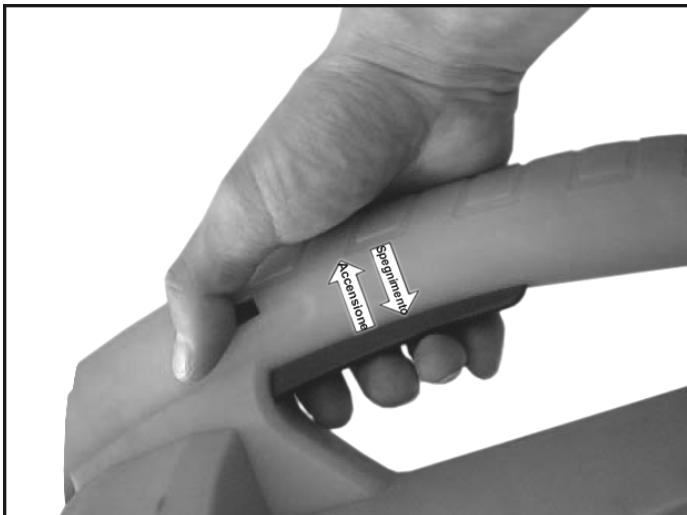

3 Interru tture On/Off
4 Etichette di sicurezza
5 Unità
6 Parte anteriore dell'impugnatura
7 Cinta di trasporto
8 Dispositivo antitrazione
9 Commutatore
10 Parte posteriori tubo di aspirazione
11 Parte anteriore tubo di aspirazione
12 Sacco di raccolta
13 Ruote con supporto
14 Spina di alimentazione

Simboli nelle istruzioni per l'uso

Minaccia di pericolò oppure situazione pericolosa. La mancata osservanza di questeindicazioni può averere come conseguenza degli infortuni oppure dei danni materiali.

Indicazioni importanti per un impiego corretto. La mancata osservanza di questeindicazioni cui cuscare dei disturbi.

Indicazioni per l'utente. Questeindicazioni sono un valido aiuto perutilizzare in maniera ottimale tutte le funzioni.

Montaggio, impiego e manutenzione. Qui viene spiegato in maniera esatta quello che si deve fare.

Simboli nell'apparecchio

Prima della messa in fun-zione leggere le istruzioni per l'uso e osserva-re scrupolasa-mente le.indicazioni per la sicurezza in queste contente.	dalla presa di corrente.	Prima di esegui- re i lavori di manutenzione, riparazione e pulizia spegne- re il motore ed estrarre la spina
Pericolo a causa delle parti che pos-sono essere scaraventate via quando il motore è in funzione -mantere ad una distanza di sicurezza le personne non coinvolte nei lavori e gli animali domestici e da lavoro alla zona di pericolo.	quando l'apparecchio è in funzione.	Prestare particolare attenzio- ne all'utensile rotante.Non tenerle le mani e i piedi nelle aperture
Indossare gli occhiali di protezione e la protezione per l'udito.		Proteggere dall'umidità

Tempi di esercizio

Osservare le normative regionali.

Impiego conforme alle prescrizioni

• L'aspiratrice, soffiatrice, trinciatrice è idoneo solo per i materiali leggeri ed asciutti, ad es. fogliame e rifiuti di giardinaggio asciutti come l'erba, piccoli rami e pezzettini di carta.
• Si esclude espRESSamente l'aspirazione, il soffiaggio e la triturazione di

materiali pesanti, come metallo, pietre, rami, pigne o vetri rotti

materiali ardenti, come ad esempio mozziconi di sigarette, carbonella

sostenze inflammabili, tossiche o esplovisse

• L'aspirazione, il soffiaggio e la trinciatura di materiali pesanti, come ad esempio il metallo, le pietre, i rami, le pigne oppure il vetro rotto sono esceptamente esclude.
• A causa dei rischi per il pericolò della salute, l'apparecchio non deve essere mai usato in luoghi o zone con polveri e liquidi nocivi per la salute oppure come aspiratrice a umido.
• Altri impieghi diversi dall'aspirazione oppure il sofiaggio non sono ammessi.

• L'aspiratrice, soffiatrice, trinciatrice di fogliame è concepito solo per l'uso privato, correspondentemente al suo scopo di applicazione.

• Vengono considerati apparecchi per l'uso domestico e per il giardinaggio, quegli apparecchi che non vengono usati negli impianti pubblici, parchi, impianti sportiviosi come nel settore agricolo e forestale.

• Qualsiasi altri tipo di impiego differente da quello previsto viene considerato come non conforme alle prescrizioni. Per eventuali danni risultanti da un impiego diverso da quello prescritto, il produttore non si assume nessuna responsabilità - in questi casi il rischio è solo a carico dell'utente.
• Perutilizzo conforme alla finalità d'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza containute nelle istruzioni per l'uso.
• Durante l'utilizzo della sega, attenersi inoltre alle norme antinfortunistiche in vigore, nonché a tutte le altre norme di sicurezza tecnica e di medicina del lavoro comunamente accettate.
  Il costruttore declina qualsiasi responsabilita per i danni di qualsiasi genere che dovessero risultare da modifiche al aspiratrice apporte arbitramente dall'utente.
• L'apparecchio deve essere preparato, utilizzato e sottomosto a manutenzione solo da persona che ne abbiano acquisito familarità e che siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.
• La macchina non deve essere utilizzata in ambienti a rischio di esplosione o esposta alla pioggia.

Pericoli residui

Anche con un impiego conforme alle prescrizioni e l'oservanza di tutte le normative di sicurezza valide, possono tuttavia sussistere dei pericoli residui intrinseci dovuti al tipo di costruzione (necessaria per lo scopo di applicazione) della macchina.

Questi rischi di pericololo residuo sono tuttavia essere minimizzati, se vengono osservate tutte le "indicazioni di sicurezza" le "prescrizioni per l'impiego" e le "istruzioni per l'uso".

Un particolare riguardo e cautela riducono il rischio di lesioni per le persone e danni materiali.

• Le misure di sicurezza ignore o non prese in considerazione per distrazione, sono possare, durante l'impiego dell'apparecchio, delle lesioni oppure dei danni materiali.
  Proiezione di pietre ed erba.
• Se non vengono utilizzati i conduttori dell'allacciamento elettrico prescritti sussiste il pericolo causato alla corrente.
• Contatto con componenti sotto tensione quando le parti elettriche sono aperte.
  Danni all'udito in caso di lavori di lunga durataenza apposite protezioni.

Tuttavia, nonostante l'attuazione di tutti i provvedimenti sono sussistere dei pericoli residui non evidenti.

Sicurezza durante il lavoro

L'utilizzo non conforms del aspiratrice più compo rare pericoli. Se vengono utilizzati utensili elettrici, è necessario seguire le norme di sicurezza fondamentali al fine di escludere rischi di incendio, scosse elettriche e lesioni personali.

Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni overo le norme di sicurezza in vigore nei singoli paesi. In quello modo è possibile proteggere se stessi e gli altri contro il rischio di contusioni.

Dare leindicazioni per la sicurezzaanche alle altre persone che lavorano con la macchina.
Custodire queste indicazioni per la sicurezza accuramente per una ulterioriore consulzione.

• Prima dell'impiego familiarizzare con l'apparecchio mediatinge l'auto delle istruzioni per l'uso.
• Non utilizzato l'apparecchio per scopi diversi da quelli previsti (vedere: "Impiego conforme alle prescrizioni e "Lavorare con l'aspiratrice di fogliame").

• Provedere ad una posizione sicura e mantenere sempre l'equilibrio. Non inchinarsi.

• Agire con la massima attenzione. Prestareattenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcohol o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.

• Indossare indumenti di lavoro appropriati:

non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili
Guanti e scarpe antiscivolo
- Pantaloni lunghi per proteggere le gambe

• Indossare abbigliamento per la protezione personale:

protezione dell'udito (il livello di pressione acustica sul posto di lavoro può superare gli 85 dB (A))
- occhiali di protezione

• Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.
• Prestare attenzione nelle si cammina all'indietro. Pericolò di inciampo!
• Se si incontrano corpi estranei, spagnere l'apparecchio e rimuovere il corpo estraneo. Tuttavia, prima di riaccendere l'apparecchio, verificare eventuali dati e fate eseguire le dovute riparazioni.
• Tenere in considerazione gli influssi ambientali:

Non usare la tagliapiastrelle radiale in ambienti umidi o bagnati.
Non esporre l'apparecchio alla pioggia.
- lavorare esclusivamente in condizioni di visibilità sufficiente, garantire un'illuminazione adeguata.

• Tenere lontane altre persone e animali dall'area di lavoro. Non lasciare che altre persone, in particolare i bambini, tocchino l'utensile o il cavo.

• Interrompere l'utilizzo della macchina in prossimità di persone, soprattutto bambini o animali domestici, e quando si cambia area di lavoro.

• L'opercatore è responsable, nel Campo di lavoro dell'apparecchio, nei confronti di terzi.
• I bambini e le personne di età inferiore ai 16 anni, i quali non hanno letto le istruzioni per l'uso, non devono utilizzare l'apparecchio.
• Mantenere i bambini lontano dall'apparecchio.
• Non usare mai l'apparecchio quando nelle immeditate vicinanze ci sono delle persone estranee ai lavori.
• L'utente è responsable per eventuali incidenti con altre persone oppure per i loro beni materiali.
  Non lasciare mai l'apparecchioswana sorvegianza.
• Non sovraccaricare l'apparecchio! Si lavora meglio e più sicuri nel Campo di potenza prestabilitito.
• Azionare l'apparecchio solo se i dispositori di sicurezza sono montati correttamente e completeness, non modificare nell'apparecchio niente di tutto quello che potrebbe compromettere la sicurezza.
• Non modificare l'apparecchio oppure parti dell'apparecchio stesso.
• Non lasciare mai l'apparecchio acceso se è posizionato sul ballo. L'apparecchio è stato progettato esclusivamente per l'utilizzo in posizione verticale.
  Non spruzzare l'apparecchio con acqua. (fonte di pericolo: corrente elettrica).

• Disinserire l'apparecchio ed estrarre la spina di corrente alla presa quando vengono eseguiti i seguenti lavori:

• Lavori di riparazione

• Lavori di manutenzione e pulizia
  Rimozione di disturbi
• Controllo dei conduttori di allacciamento, per verificare sequesti sono attorcigliati oppure danneggiati.
• Trasporto
• Quando si abbandona l'apparecchio (anche per le brevi interruzioni)
  Rumori e vibrazioni inconsuete.

Utilizzare il aspiratrice concura:

• Assicurarsi che gli sfiati siano puliti.

• Mantenere le maniglie asciutte e libere da olio e grasso.

• Controllare l'apparecchio per eventuali danneggiamenti:

• Prima di rimettere l'apparecchio in funzione controllare accuratamente i dispositivi di sicurezza per il loro perfetto funzionamento conformmente alle prescrizioni.

• Controllare se quale componente e danneggiato oppure difettoso. Per garantire un esercizio sicuro e perfetto, tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte.
• I dispositivi di sicurezza e i componenti danneggiati devono essere riparati oppure sostituita a regola d'arte da una officina specializzata e autorizzata, se nelle istruzioni per l'uso non viene indicato diversamente.
  Le etichette adesive con leindicazioni per la sicurezza danneggiata o illeggibili devono essere sostuite.
• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso fuori alla portata dei bambini.

Sicurezza elettrica

• Esecuzione della linea di allacciameto secondo EC 60245 (H 07 RN-F) con una sezione del conduttore di almeno:

3 × 1.5 ~mm^2 con una lunghezza del cavo fino a 25 ~m
3 × 2.5 ~mm^2 con una lunghezza del cavo di altri 25 ~m

• I cavi di allacciamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua massima potenza e la funzione dell'apparecchio viene ridotta.
• Le spine e le prese di accoppiamento dei cavi di allacciamenti devono essere di gomma, PVC morbido oppure altri materiali termoplastici che presentano la stessa resistenza meccanica, oppure rivestiti con quello materiale.
• La presa a inesto del cavo di allacciamento deve essere protetta contro gli spruzzi d'acqua.
• Per la posa dei cavi di allacciamento osservare, che quosti non vengano schiacciati,iegati e che la presa a innesto non si bagni.
• n caso d'uso di una bobina per cavi, svolgere completeness il cavo.
  Non utilizzato il cavo per scopi per i quali"This non è previsto. Proteggere il cavo dal caldo, dall'olio e dagli spi-goli vivi. Per estrarre la spina alla presa non tirarla dal cavo.
  L'utente deve proteggere se stesso dalle scariche elettriche. Evitare il contatto del corpo con parti messe a terra (ad es. tubi, radiatori, fornelli, frigoriferi, ecc.).
• Controllare ad intervalli regolari i cavi di prolunga e sostitui rli se quosti sono danneggiati.
  Nonutilizzare nessun cavo di allacciamento difettoso.
• Per il lavoro all'aperto, utilizzato solo un cavo di prolunga approvato per quello scopo e corrispondentemente contrassegnato.
  Non usare allacciamenti elettrici provvisori.
  Non cavallottare (escludere) mai i dispositivi di protezione oppure non metterli mai fuori servizio.
• Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

L'allaccimento elettrico oppure le riparazioni dei componenti dell'apparecchio devono essere eseguita da un elettrotecnico specializzato ed autorizzato oppure da uno dei nostri servizi per l'assistenza clienti. Osservare le normative locali ed in particolare quella relative alle misure di protezione.

Le riparazioni su altri parti dell'apparecchio devono essere eseguite dal produttore oppure da uno dei loro servizi per l'assistenza clienti.

Usare solo pezioni di ricambio originali. L'impiego di altri pezioni di ricambio possono causare degli incidenti per l'utente. Il produttore esclude qualsiasi responsabilità per i danni causati dall'impiego di altri pezioni di ricambio non originali.

Montaggio

Prestare attenzione alle istruzioni di montaggio allegate!

Collegare l'aspiratore di foglie alla rete di alimentazione solo dopo l'assemblaggio completo.

Montaggio del tubo di aspirazione

Applicare le ruote con il supporto(13) fino all'arresto sul tubo di aspirazione anteriore (11) e avvitare.

Unire il tubo di aspirazione anteriore (11) con quello posteriori (10) e avvitare.

Inserire il tubo di aspirazione completo (10 + 11) nell'unità (5) e avvitari li insieme.

Fissaggio dell'impugnatura

Inserire l'impugnatura anteriore (6) nell'apposita aperture dell'unità (5) e farla scattare in posizione.

Fissaggio del sacco di raccolta

Innanzitutto agganciare l'estremità anteriore del sacco di raccolta (12) al tubo di aspirazione posteriore (10).

Agganciare successivamente l'estremita posteriore del sacco di raccolta (12) all'unità (5).

Applicare infine l'aperture del sacco di raccolta (12) alla corrispondente aperture dell'unità (5).

Fissaggio della cinghia di trasporto

Infilare l'occhiello della cinghia di trasporto (7) nell' apposita apertura dell'unità (5) e avvitarlo.

Messa in funzione

• Assicurarsi, che l'apparecchio sia stato montato completamente e conformmente alle prescrizioni.

• Tutte le volte che si usa l'apparecchio, controllare prima:

• I cavi di allacciamento per eventuali punti difettosi (fessurazioni, tagli oppure simili)

Non utilizzato nessun cavo di allacciamento difet-toso
- L'apparecchio per eventuali danneggiamenti (vedere "Sicurezza durante il lavoro")
- Se tutti i collegamenti a vite sono stretti saldamente

Allacciamento alla rete

• Confrontare il valore della tensione riportato sulla targhetto dell'apparecchio con il valore della tensione di rete e collegare l'apparecchio nella corrispondente presa in modo conforme alle disposizioni.

• Collegare l'apparecchio mediante un interruptore di protezione (interruptore automatico per correnti di guasto) 30 mA.
  Nonutilizzare nessun cavo di allacciamento difettoso.
  Utilizzare il cavo di collegamento o di prolunga con una sezione del filo di almeno 1,5mm^2 fino a 25m di lunghezza.

Protezione: 10 A

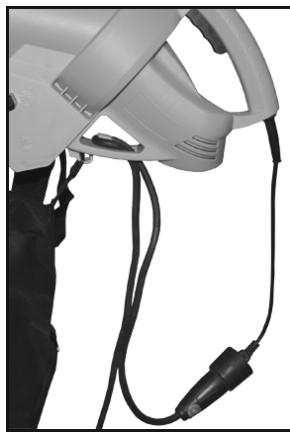

Collegamento del cavo di prolunga

1. Inserire l'attacco del cavo di prolunga sulla spina della combinazione interrutto-spina. (14)
2. Tirare il cavo di prolunga除去 forma di cappio attraverso il dispositivo antitrazione del cavo e appenderlo. (8)
3. Verificare che il cavo di prolunga abbia un gioco sufficiente.

Accensione / Spegnimento

L'interrottre On/Off si trova sull'impugnatura

dell'apparecchio.

Tenere l'interruttore premuto per azionare l'aspiratore di foglie. L'aspiratore di foglie si spegne automaticamente non appena si rilascia l'interruttore.

Non utilizzato apparente il cui interrottore sa dificile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti. Il tagliasiepi non possiede alcun dispositivo di sicurezza di disinserzione a due mani che impedisce un'accensione occidentale.

Istruzioni di lavoro

Prima di iniziare i lavori, prestare attenzione

alle "Norme di sicurezza;
alle seguente istruzioni di lavoro supplementari.

• L'apparecchio può essere usato solo da persona con un'età maggiore di 16 anni, le quali hanno fatto e compreso le istruzioni per l'uso.
• Indossare l'equipaggiamento di protezione (occhiali/visiera di protezione, quanti da lavoro, protezione per l'udito, scarpe antisdrucciolevoli, pantaloni lunghi), in maniera tale da proteggersi da possibili lesioni.
• Accertarsi che l'area di lavoro sia sicura e sgombra. Rimuovere gli oggetti che possono essere scagliati via dall'area di lavoro.

• Prima di iniziare il lavoro assicurarsi che:

• nell'area di lavoro non sostino altre persone o animali;

• non ci siano ostacoli diaestro l'utilizzatore nelle indietreggia;
• garantire un supporto sicuro.

• le impugnature e i supporti siano asciutti e puliti.

• Non orientare mai il tubo di aspirazione/soffiaggio versuso le persone oppure gli animali. Non soffiare oggetti in direzioni dove si trovano persone oppure animali.

• Le personne che osservano il lavoro devono stare ad una distance minima di 5 m.
• Fare attenzione con gli oggetti sollevati (in vortice) e volanti tutti intorno. Particularmente pericoloso è l'effetto di contraccolpo nelle mura oppure nelle pareti della casa (ad es. le pietre).
• Spagnere l'apparecchio se si attraversano strade di ghiaia o di pietrisco.
• Non usare l'apparecchio quando si hanno le mani bagnate oppure con un tempo atmospherico umido.
  Non inflare niente manualmente nel foro di aspirazione.
• Posizione are il cavo di allacciamento sempre verso dietro rispetto all'apparecchio. Altrimenti sussiste il pericolò di inciampare, scivolare oppure cadere.
  Non usare mai l'apparecchio:
• senza sacchetto raccoglitore,
• con la cerniera lampo del sacchetto raccoglitore aperta.

L'esposizione a vibrazioni troppo frequente di persone e da problemi di circolazione cui causare danni al si- n nervoso o ai vasi sanguigni.

Le vibrazioni possono essere ridotte:

-utilizzando guanti da lavoro resistenti e caldi
- diminuendo il tempo di lavoro (effettuanto varie pause di lunga durata)

Rivolgersi al proprio medico in caso di gonfiore delle dita, malessere o insensibilità della dita.

Prima della messa in funzione assicurarsi, che il sacato di raccolta sia montato, che non sia danneggiato oppu- consumato e che la cerniera lampo sia chiusa.

Indicazioni per l'impiego come apparecchio di aspirazione/ trinciatura

1. Mettere il commutatore nella posizione di aspirazione/trinciatura.

2. Mantenere fermo l'apparecchio dal manico e mettere la cinghia sulla spalla. Regolare la cinghia in maniera tale da garantire una posizione dell'apparecchio gradevole e sicura.

1. Inserire l'apparecchio.
2. Muovere l'apparecchio, sul materiale da aspirare, in modo uniforme e lentamente. Non premere l'apparecchio nel fogliame.
3. Se il sacchetto di raccolta è piano, la potenza di aspirazione si riduce. Disinserire l'apparecchio ed estrarre la spina di corrente alla presa. Aprire la cerniera lampo e svuotare il sacchetto di raccolta.
4. Quando il lavoro è stato concluso, mettere il commutatore su soffiaggio in maniera tale da rimuovere i resti dal tubo di aspirazione/soffiaggio.

Raccolta tempestiva del fogliame! - è consigliabile raccogliere il fogliame possibilmente con delle condizioni atmospheriche asciutte e più in fretta possibile, subito dopo la caduta del fogliame stesso. Il fogliame umido rappresenta un problema. Anche il fogliame che ha iniziato a decomparsi oppure depositato a grande ammassi rappresenta un problema.

Indicazioni per l'impiego come apparecchio di soffiaggio

1. Mettere il commutatore nella posizione di soffiaggio.
2. Mantenere fermo l'apparecchio dal manico e mettere la cinghia sulla spalla. Regolare la cinghia in maniera tale da garantire una posizione dell'apparecchio gradevole e sicura.
3. Inserire l'apparecchio.
4. Muovere il tubo di aspirazione/soffiaggio, lentamente ed uniformamente ad una distance di un paio di centimetri dal suolo, e da un lato verso l'altro.

Aspiratrice di fogliame con regolazione del numero di giri

Questa versione consente di regolare il numero di giri del motore e quindi la potenza di aspirazione e di soffiaggio.

Il numero di giri più essere regolato in modo continuo da 6000 min ^-1 a 14000 min ^-1 .

Che casa si può aspirare e soffiare?

Materiali leggeri ed asciutti, ad es. fogliame e rifiuti di giardinaggio asciutti come l'erba, ramoscelli e pezzettini di carta.

D

Materiali pesanti, come ad esempio il metallo, le pietre, i rami, le pigne oppure i frantumi di vetro.

Non aspirare oppure soffiare con l'apparecchio oggetti ardenti, esplosivi oppure fumanti come ad es. le sigarette, i fiammiferi oppure la cenere calda.

Non aspirare o soffiare nessun liquido, particolaremente quelli infiammabili come la benzina. Non usare mai l'apparecchio in prossimità di simili sostanje.

Manutenzione e cura

Prima di agli'intervento di manutenzione e pulizia

• Spagnere l'apparecchio
• Attendere l'arresto l'apparecchio
• Disinserire la spina di alimentazione

Utilizzare solo pezioni originali. Pezioni diversi potrebbero causare anni e lesioni imprevedibili.

Ogni intervento di riparazione diverso deve essere eseguito soltanto dal produttore o dal servizio di assistenza.

Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.

Per mantenere efficente la funzionalità dell'aspiratrice di fogliame, osservare quanto segue.

Rimuovere la polvere e le impurità con uno straccio o un pennello.
Non pulire la macchina con acqua corrente o idropulitrici.
- Non utilizzato solventi (benzina, alcohol, ecc.) per le parti in plastica, in quanto possono danneggiarle.

Disinserire la spina di alimentazione.

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.
  Posizonare il coprilama sulla lama.

• Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolongare il ciclo di vita della macchina e garantire un facile azionamento della stessa:

• Effettuare una pulizia di fondo.

• Per garantire un utilizzo affidabile dell'apparecchio dopo uno stoccaggio prolongato, controllare che la macchina sia in condizioni perfette.

Pulitura del sacchetto di raccolta

Dopo agli impiego svuotare il sacchetto di raccolta.

1. Scuotere bene il sacchetto di raccolta.
2. Girare la parte interna del sacchetto di raccolta verso l'esterno e spazzolarlo.
3. Se il sacchetto di raccolta è particolaremente sporco, oppure almeno una volta l'anno, lavare a mano il sacchetto con dell'acqua saponata non aggressiva.

① Se la cerniera lampo scorre con difficoltà, passare sui denti della cerniera del sapone asciutto.

Per motivi di sicurezza, controllare regolarmente il sacchetto di raccolta per eventuali danneggiamenti. Sostituire subito un eventuale sacchetto di raccolta danneggiato.

Possibili disturbi

Problema	Possibili cause	Rimedio
Il motore non entra in funzione	⇒ Mancala tensione di rete (mancanza di corrente). ⇒ Il cavo di allacciamento è difettoso. ⇒ Motore oppure interruptore difettoso.	⇒ Controllare la protezione (10 A). ⇒ Sostituire il cavo oppure lasciare controlare il cavo (technico specializzato in elettrotecnica). Δ I cavi difettosi non devono più essere usilizzati ⇒ Per la rimozione dei disturbi, rivolgersi al produttore oppure ad un'azienda da lui auto-rizzata (vedere la lista dei servizi di assistenza clienti).
Il materiale da aspirare non viene aspirato correttamente (potenza di aspi-razione ridotta)	⇒ L'apparecchio è occluso oppure bloccato. ⇒ Il sacchetto di raccolta è troppo pieno. ⇒ Il numero di giri impostato è troppo basso (solo nelle aspiratrici di fogliame con la regolazione del numero di giri regolabile in modo continuo). ⇒ Cavo di allacciamento troppo lungo oppure con una sezione insufficiente. ⇒ Presa di corrente troppo lontana dall'allac-ciamento principale e sezione del cavo di allacciamento insufficiente.	⇒ Rimuovere l'intasamento e se necessario contattare il servizio clienti ⇒ Svuotare il sacchetto di raccolta. ⇒ Impostare un numero di giri più alto. ⇒ Cavo di allacciamento con una sezione di almeno 1,5 mm2, è una lunghezza massima di 25 m. Con i cavi lunghi la sezione delve sere almeno di 2,5 mm2.

Dati tecnici

Modello	LSH 2600
Potenza del motore P1	2600 W
Motore	Motore a corrente alternata 230 V ~ 50 Hz
Numero di giri n con regolazione del numero di giri	6000 – 14000 min-1
Flusso dell'aria-soffiaggio (max. velocità dell'aria)	270 km/h
Portata di aspirazione (max. quantità d'aria)	720 m3/h
Vibrazione mano-braccio (secondo EN 1033/DIN 45675)	a_vhw = < 3,96m/s2
Sacchetto di raccolta (volume)	45 l
Classe di protezione	isolamento di protezione II ☑
Peso	3,6 kg
Livello di potenza sonora LWA (secondo 2000/14/EG)	Livello di potenza sonora misurato 98,3 dB (A) Livello di potenza sonora garantito 100 dB (A)
Livello di pressione sonora LPA (secondo 2000/14/EG)	87 dB (A)

Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

A. Pollmeier, amministratore

Samlet leveranse
