BEDIENUNGSANLEITUNG LSH 2600 ATIKA

Originalbetriebsanleitung - Sicherheitshinweise - Ersatzteile

Sie)dürfen die Maschine nicht in Betrieb behmen,bevor Sie diese Betriebsanleitung gelesen,alle angegebenen Hinweise beachtet und das Gerat wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

EG-Konformitätserklarung	2
Lieferumfang	2
Gerätebeschreibung	2
Symbole Betriebsanleitung / Gerät	2
Betriebszeiten	3
Bestimmungsgemäß Verwendung	3
Restrisiken	3
Sicheres Arbeiten	3
Zusammenbau	5
Inbetriebnahme	5
Arbeiten mit dem Laubsauger	6
Wartung und Pflege	7
Lagerung	7
Mögliche Störungen	8
Technische Daten	8
Garantie	8
Ersatzteile	148

EG-Konformitätserklarung

entspruchend der EG-Richtlinie: 2006/42/EG

Hiermit erklaren wir

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany

in alleiniger Verantwortung, dass das Produkt

Laubsauger, -blaser, -hacksler LSH 2600

konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2004/108/EG, 2006/95/EG und 2000/14/EG.

Folgende harmonisierte Normen wurden angewandt:

IEC 60335-2-100:2002; prEN 15503:2006

EN 62233:2008; EN 60335-1:2002+A11,A1:04+A12,A2:06+A13:08;

EN 55014-1:2006; EN 55014-2:1997+A1:2001;

EN 61000-3-2:2006; EN 61000-3-3:1995+A1:2001+A2:2005

Folgende andere technische Vorschriften / Spezifikationen wurden angewandt:

EK 9 2007-07:2006-11-16

Konformitätsbewertungsverfahren: 2000/14/EG - Anhang V

Gemessener Schalleistungspegel LwA 98,3 dB (A).

Garantierer Schalleistungspegel LwA 102 dB (A).

Aufbewährung der technischen Unterlagen:

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97 - 59227 Ahlen - Germany

Ahlen, 01.03.2010

A. Pollmeier, Geschäftslleitung

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

1 Geräteinheit
1 Tragegurt
1 Betriebsanleitung
1 Saugrohr vorne
1 Garantiereklärung
1 Schraubenbeutel

1 Auffangsack
1 Haltegriff vorne
1 Rader mit Halterung
1 Saugrohr hinten
1 Montageblatt

Gerätebeschreibung

Beachten Sie das beiliegende Montageblatt!

1 Drehzahlregulierung
2 Handgriff
3 Ein/Ausschalter
4 Sicherheitsaufkleber
5 Geräteinheit
6 vorderer Haltegriff
7 Tragegurt
8 Kabelzugentlastung
9 Umschalter
10 hinteres Saugrohr
11 vorderes Saugrohr
12 Aufgangsack
13 Rader mit Halterung
14 Gerästecker

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise herself Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnengenau erklart, was Sie tun müssen.

Symbole Gerät

Vor Inbetriebnahme die Betriebsanlei-tung und Sicherheits-hinweise lesen und beachten.	Vor Repara-tur-, War-tungs- und Reinigungs-arbeiten Motor abstell- len und Netzsteckerziehen.
Gefahr durch fortschleu- dernde Teile bei laufen- dem Motor - unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.	Achtung vor rotierendem Werkzeug. Hände und Fuß nicht in Öffnungen halten, wenn das Gerät lauft.
Augen- und Gehöschutz-tragen.	Vor Feuchtig-keit schützen.

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 durfen Laubsauger in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonnund Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Bestimmungsgemäß Verwendung

• Der Laubsauger, -blaser, -hacksler ist nur für leichte und trockene Materialien, wie z. B. Laub und Gartenabfälle wie Gras, keine Zweige und Papierstückchen geeignet.
  Saugen, blasen und häckseln von:

• schweren Materialien, wie z. B. Metall, Steine, Åste, Tannenzapfen oder zerbrochenes Glas

• brennbaren Materialien, wie z. B. Zigarettenstummel, Grillkohle

• entflammbaren, giftingen oder explosiven Materialien wird ausdrücklich ausgeschlossen.

• Wegen der Gefahr körperlicher Gefährung das Gerätniemals in Bereichen mit gesundheitsgeführenden Stäuben und Flüssigkeiten oder als Nassauer verwenden.

• Anderweitige Anwendung wie Saugen und Blasen sind nicht erlaubt.

• Der Laubsauger, -blaser, -hacksler ist nur für die private Benutzung entsprechend seinem Verwendungszweck konzipiert.

• Als Geräte für den privaten Haus- und Gartenbereich werden solche angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, sowie in der Land- und Forstwirtschaft eingesetzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für darauf resultierende Schäden haftet der Hersteller nicht - das Risiko damitträgt ausschließlich der Benutzer.
• Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschreibenbenen Betriebs-Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
  Die geltenden einschlagigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und Sicherheitstechnischen Regel sind einzuhalten.
  Eigenmächtige Veränderungen an dem Laubsauger schreiben eine Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.
• Das Gerätarf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten)dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgefuhrt werden.
  Die Maschinearf nicht in explosionsgefahrder Umgebung verwendet oder dem Regen ausgesetzt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung konnen trotz Einhaltung aller einschlagigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszeck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäße Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen.
• Wegschleudern von Steinen und Erde.
  Gefährung durch Strom, bei Verwendung nicht ordnungsgemäß Elektro-Anschlußleitungen.
• Berührung spannungsfährender Teile bei geöffneten elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger undauernden Arbeiten ohne Gehorschutz.

Des weiteren können betrz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

Bei unsachgemäßem Gebrauch können Laubsauger gefährlich sein. Wenn Elektrowerkzeuge eingesetzt wer-

den, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschreiben.

Lesen und beachten Sie deshalb vor Inbetriebnahme体系建设 Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften ihrer Berufsgenosellschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schätzen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit dem Gerät arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

• Machen Sie sich vor Gebrauch mit Hilfe der Bedienungsanleitung mit dem Gerät vertraut.
• Benutzen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäß Verwendung" und „Arbeiten mit dem Laubsauger").

• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Beugen Sie sich nicht vor.

• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
  Tragen Sie geeignete Arbeitskleidung:

• keine weite Kleidung oder Schmuck, sie konnen von beweglichen Teilen erfasst werden

• Handschuhe und rutschfestes Schuhwerk
• Lange Hosen zum Schutz der Beine

Tragen Sie persönliche Schutzkleidung:

Schutzbrille
Gehorschutz (Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiben)

• Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

Vorsicht beim Rückwärtsgehen. Stolpergebnfahr!
- Falls Sie auf Fremdkörper treffen, schalten Sie das Gerätitte aus und entfernen Sie den Fremdkörper (Metall, Steine, Åste, ...) siehe Bestimmungsgemäß Verwendung. Bevor Sie das Gerät aber wieder anschalten, prüfen Sie es auf eventuelle Beschädigungen und halten Sie notwendige Reparaturen durchführren.
- Berücksichtigten Sie Umgebungseinfüsse:

• Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung.
• Setzen Sie das Gerät nicht dem Regen aus.

• Arbeitsen Sie nur bei ausreichenden Sichtverhältnissen, Sorgen Sie für gute Beleuchting.

• Halten Sie andere Personen und Tiere von ihrem Arbeitsbereich fern.
  Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren.

• Unterbrechen Sie den Gebrauch der Maschine, wenn Personen, vor allem Kinder oder Haustiere, in der Nähe sind und wenn Sie den Arbeitsbereich wechseln.

• Der Bedienende ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.

• Kinder und Jugendliche unter 16 Jahren und Personen, welche die Betriebsanleitung nicht gelesen haben, dürfen die Maschine nicht bedieten.
• Kinder vom Gerät fernhalten.
• Setzen Sie das Gerät niemals ein, während unbeteiligte Personen in der Höhe sind.
• Der Benutzer ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.
• Lassen Sie das Gerät nie unbeaufsichtigt.
• Überlasten Sie das Gerät nicht! Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen können.
  Das Gerät bzw. Teile des Gerätes nicht verändern.
  Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).

• Schalten Sie das Gerät ab undziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  Wartungs- und Reinigungsrarbeiten

• Beseitigung von Störungen
• Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind
  Transport

• Verlassen (auch bei kurzzeitigen Unterbrechungen)
  ungewöhnlichen Geräuschen und Vibrationen

• Pflegen Sie ihren Laubsauger mit Sorgfalt:

• Achten Sie darauf, dass die Luftöffnungen sauber sind.

• Halten Sie die Handgriffe frei von Öl und Fett. Befolgen Sie die Wartungsvorschriften.

• Überprüfen Sie das Gerät auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob Teile beschädigt oder defekt sind.
• Überprüfen Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile mösen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Gebrauchsanweisung angegeben ist.

• Beschädigte oder unleserliche Sicherheitsaufklebers sind zu ersetzen.

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

! Elektrische Sicherheit

Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

3 × 1,5 ~mm^2 bei einer Kabellänge bis 25 ~m
3 × 2,5 ~mm^2 bei einer Kabellänge über 25 ~m

• Lange und dūnne Anschlussleitungen erzeugen einen Spanningsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.
• Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesen Material überzogen sein.
  Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.
• Beim Verlagen der Anschlussleitungen darauf aufchten, dass sie nicht gequetscht, geknicht und die Steckverbindung nicht naß wird.
• Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
  Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohre, Heizkörper, Herde, Kühlschränke usw.).
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
• Verwenden Sie keine defekten Anschlussleitungen.
• Verwenden Sie im Freien nur dazu zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
  Keine provisorischen Elektroanschlüsse einsetzen.
  Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
  SchlieBen Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

! Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen des Gerätes hat durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Ortliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.
Reparaturen an anderen Teilen des Gerätes haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.
Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile konnen Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Zusammenbau

Beachten Sie das beiliegende Montageblatt!
Schlieben Sie den Laubsauger erst nach vollständigem Zusammenbau ans Stromnetz an!

Saugrohr montieren

2 Stecken Sie die Räder mit Halterung (13) bis zum Anschlag auf das vordere Saugrohr (11) und verschrauben diese.
3 Stecken Sie nun das vordere (11) undindhere Saugrohr (10) zusammen und verschrauben es.
4 Stecken Sie als nachstes das komplette Saugrohr (10 + 11) in die Geräteinheit (5) und verschrauben beides miteinander.

Haltegriff befestigen

5 Stecken Sie den vorderen Haltegriff (6) in die passende Öffnung der Geräteinheit (5) und rarten Sieihn ein.

Auffangsack befestigen

6 Haken Sie als erstes den Auffangsack (12) mit dem vorderen Ende an dem hinteren Saugrohr (10) ein.
7 Als nächstes haken Sie den Auffangsack (12) mit dem hinteren Ende an der Geräteinheit (5) ein.
8 Stecken Sie zum Schluß die Öffnung des Auffang-sacks (12) auf die passende Öffnung der Geräteinheit (5).

Tragegurt befestigen

9 Stecken Sie die Ose des Tragegurts (7) durch die vorgesehene Öffnung der Geräteinheit (5) und verschrauben diese.

Inbetriebnahme

• Vergewissern Sie sich, dass das Gerät komplett und vorschrifsmäßig montiert ist.

• Überprüfen Sie vor jedem Gebrauch:

• die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

verwenden Sie keine defekten Leitungen
- das Gerät auf eventuelle Beschädigungen (s. Sicheres Arbeiten)
ob alle Schraubenverbindungen fest angezogen sind

Netzanschluß

• Vergleichen Sie die auf dem Geräteotypenschild angegebene Spannung mit der Netzspannung und schlieben Sie das Gerät an die entsprechende und vorschrifsmäßige Steckdose an.
  Schlieben Sie das Gerät über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30mA an.
• Verwenden Sie keine defekten Anschlussleitungen.
• Verwenden Sie Anschluss- bzw. Veränderungskabel mit einem Aderquerschnitt von mindestens 1,5 ~mm^2 bis 25 ~m Lange

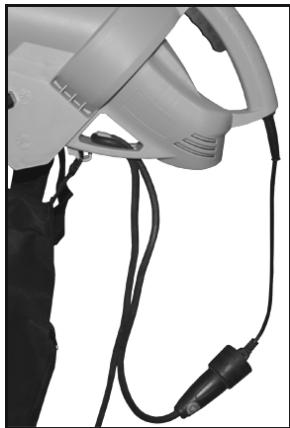

Anbringen des Verlängerungskabels

1. Stecken Sie die Kupplung des Verlängerungskabels auf den Stecker (14) des Gerätes.
2. Ziehen Sie das Verlängerungskabel als Schlaufe durch die Kabelzugentlastung (8) und hangen Sie es ein.
3. Achten Sie darauf, dass das Veränderungskabel genugend Spiel hat.

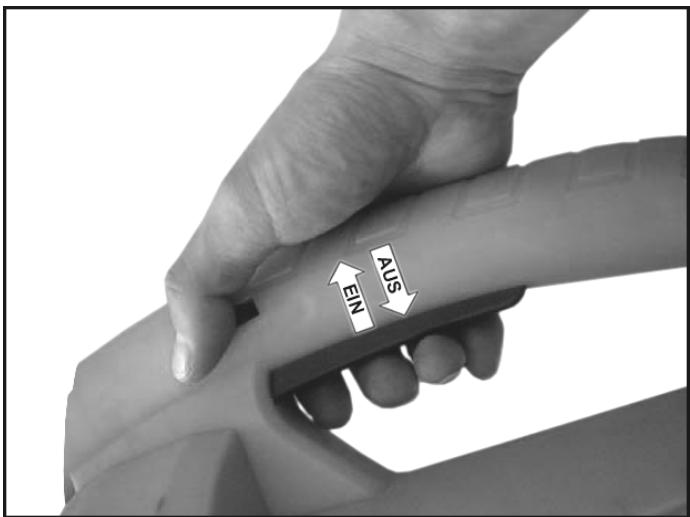

Ein-/ Ausschalten

Der Ein-/ Ausschalter befindet sich im Handgriff.

Halten Sie den Schalter gedrückt, um den Laubsauger zu starten. Der Laubsauger schaltet sich automatisch ab, wenn Sie den Schalter loslassen.

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein- und ausschalten lasst. Beschädigte Schalter mussen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Arbeiten mit dem Laubsauger

Vor Arbeitsbeginn beachten Sie

die „Sicherheitshinweise"
die folgenden zusätzlichen Arbeitshinweise

• Nur Personen über 16 Jahre, die die Betriebsanleitung gelesen und verstanden haben, * dürfen das Gerät bedießen .
• Tragen Sie ihre Schutzausrüstungen (Schutzbrille/-visier, Handschuhe, Gehörschutz, rutschfestes Schuhwerk, langge Hose), um sich vor möglichen Verletzungen zu schützen.
• Sorgen Sie für einen sicheren und aufgeräumten Arbeitsplatz. Entfern den Sie Gegenstände, die weggeschleudert

werden können, aus dem Arbeitsbereich. (z.B. Steine)

• Stellen Sie vor Beginn der Arbeit sichere, dass:

• sich im Arbeitsbereich keine weiteren Personen oder Tiere aufhalten

• hindernisfreies Rückweichen für Sie sichergestellt ist
• Sicherer Stand gewährleistet ist

• Handgriffe und Halterungen trocken und sauber sind.

• Richten Sie das Saug-/Blasrohr niemals auf Personen oder Tiere. Blasen Sie Gegenstände auch nicht in die Richtung, wo Personen oder Tiere stehen.

• Zuschauer mussen einen Sicherheitsabstand von mindestens 5 m einhalten.
  Vorsicht vor aufgewirbten und herum fliegenden Gegenständen. Besonderss gefährlich ist bzw der Rückstoßeffekt an Mauern oder Hauswänden.
• Schalten Sie das Gerät aus, wenn Sie Kies- oder Splitwege überqueren.
• Betreiben Sie das Gerät nicht mit nassen Händen oder bei feuchter Witterung.
• Füllen Sie nichts von Hand in die Ansaugöffnung.
• Führer Sie die Anschlussleitung immer nach hinten vom Gerät weg. Es besteht sonst die Gefahr des Stolperns, Ausrutschems oder Hinfallens.

• Betreiben Sie das Gerät nicht

• ohne Auffangsack,
  mit nicht geschlossenem ReiBverschluss des Auffang-sackes

Wenn Personen mit Blutkreislaufstorungen zu oft Vibrationsen ausgesetzt werden, können Schädigungen am Nervousystem oder an Blutgefaßen auftreten.

Sie können die Vibrationen reduzieren:

• durch kräftige, warme Arbeitshandschuhe
• Verkürzung der Arbeitszeit (mehrere lange Pausen einlagen)

Gehen Sie zum Arzt, wenn ihre Finger anschwellen, Sie sich unwohl fühlen oder die Finger gefühllos werden.

vergewissern Sie sich vor Inbetriebnahme, dass der Auffangsack montiert, nicht beschädigt oder abgenutzt ist und der ReiBverschluss zugezogen ist.

Hinweise zur Benutzung als Saug-Häckselgerät

1. Stellen Sie den Umschalter auf die Saug-/ Häckselposition.

2. Halten Sie das Gerät fest am Handgriff und schultern Sie den Tragegurt. Stellen Sie den Tragegurt so ein, dass ein angenehmes und sicheres Tragen des Gerätes garantiert ist.

3. Schalten Sie das Gerät ein.

4. Bewegen Sie das Gerät

langsam und gleichmäßig über das Sauggut. Drücken Sie das Gerät nicht in das Laub hinein.
5. Die Saugleistung verringiert sich, wenn der Auffangsack voll ist. Schalten Sie das Gerät aus undziehen Sie den

Netzstecker aus der Steckdose. Öffnen Sie den ReiBverschluss und leeren dann den Aufgangsack.
6. Nach Arbeitsende den Umschalter auf Blasen stellen, um Rückstände aus dem Saug/Blasrohr zu entfern.
i Laub früh aufnehmen! - Es ist ratsam, Laub möglichst bei trockener Witterung und so Schnell wie möglich nach dem Laubfall aufzunehmen. Nasses Laub stellt ein Problem dar. Ebenso Laub, das schon mit der Rotte begonnen hat, oder auf größeren Haufen lagert.

Hinweise zur Benutzung als Geblase

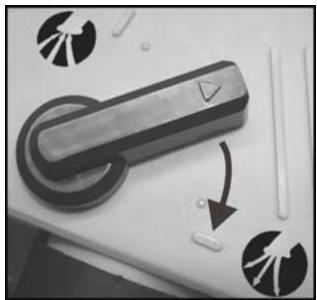

1. Stellen Sie den Umschalter auf die Geblaseposition.
2. Halten Sie das Gerät fest am Handgriff und schultern Sie den Tragegurt. Stellen Sie den Tragegurt so ein, dass ein angenehmes und sicheres Tragen des Gerätes garantiert ist.
3. Schalten Sie das Gerät ein.
4. Bewegen Sie das Saug/Blasrohr ausholend, langsam und gleichmäßig ein paar Zentimeter über dem Boden von einer Seite zur anderen Seite.

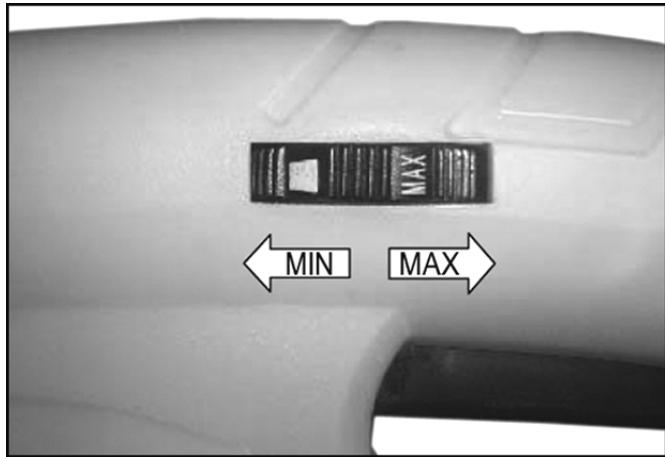

Laubsauger mit Drehzahlregulierung

Bei dieser Ausführung ist die Drehzahl des Motors und somit die Saug- und Blasleistung regulierbar. Sie können die Drehzahl stufenlos von 6000 min ^-1 bis 14000 min ^-1 einstellen.

Was kann ich saugen und blasen?

JA

leichte und trockene Materialien, z. B. trockenes Laub und Gartenabfälle wie Gras, keine Zweige und Papierstückchen.

NEIN

schwere Materialien, wie z. B. Metall, Steine, Åste, Tannenzapfen oder zerbrochenes Glas

Saugen oder blasen Sie mit dem Gerät keine brennenden, explosiven oder rauchenden Gegenstände wie Zigaretten, Streichholzer oder heiße Asche an.
Saugen oder blasen Sie keine Flüssigkeiten an, besonderss keine brennbaren Flüssigkeiten wie Ben

zin. Benutzen Sie das Gerät auch nicht in der Höhe von solchen Stoffen.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsrarbeit: - Gerät ausschalten

• Stillstand des Geräts abwarten
  -Netzsteckerziehen

Nur Originalteile verwenden. Andere Teile konnen zu unvorhersehbaren Schäden und Verletzungen führen.

Darüber hinausgehende Instandsetzungsarbeiten)dürfen nur vom Hersteller oder dem Kundendienst durchgefuhrt werden.

Beachten Sie folgenden, um die Funktionsfähigkeit des Laubsaugers zu erhalten.

• Entfernen Sie Staub und Verschmutzungen mit einem Lappen oder Pinsel
  Die Maschine nicht mit flieBendem Wasser oder Hochdruckreinigern reinigen.
• Verwenden Sie für die Kunststoffeile keine Lösungsmittel (Benzin, Alkohol, usw.), da diese die Kunststoffeile beschädigten können.

Reinigung des Auffangsackes

Entleeren Sie den Auffangsack nach jeder Verwendung.

1. Schütteln Sie den Aufgangsack gut aus.
2. Drehen Sie die Innenseite nach außen, um den Auffang-sack auszubürsten.
3. Waschen Sie den Auffangsack bei starker Verschmutzung oder mindestensomal im Jahr mit der Hand in milder Seifenlauge.
   Bei Schwergängigkeit des ReiBverschlusses die ReiB-verschlusszahne mit einer trockenen Seite einreiben.
   Überprüfen Sie zu ihrer eigenen Sicherheit den Aufgangsack regelmäßig auf Beschädigungen. Tauschen Sie einen beschädigten Aufgangsack unverzüglich aus.

Lagerung

Netzsteckerziehen.

Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.
- Beachten Sie vor einer längeren Lagerung folgenden, um die Lebensdauer der Maschine zu verlangern und ein leichtgangiges Bedieren zu gewährleisten:

• Führn Sie eine gründliche Reinigung durch.
• Überprüfen Sie das Gerät auf einwandfrei den Zustand, damit nach einer längeren Lagerung eine zuverlüssige Nutzung des Gerätes gewährleistet ist.

Mögliche Störungen

Problem	mögliche Ursache	Beseitigung
Motor lauft nicht an	→ Netzspannung fehl (Stromausfall) → Anschlusskabel defekt → Motor oder Schalter defekt	→ Absicherung überprüfen (10 A) → Kabel austauschen bzw. Kabel überprüften lassen (Elektrofachmann) defekte Kabel nicht mehr benutzen → zur Problembehebung wenden Sie sich an den Hersteller oder an eine von ihm benannte Firl- ma
Sauggut wird nicht richtig eingezogen (verringerte Saugleistung)	→ Gerät ist verstopft bzw. blockiert → Auffangsack ist zu voll → eingestellte Drehzahl zu niedrig (nur bei Laub-saugern mit stufenlos verstellarer Drehzahl-regulierung) → Anschlussleitung zu lang oder zu kleiner Querschnitt. → Steckdose zuweit vom Hauptanschluss ent-fernt und zu kleiner Querschnitt der Anschluss-leitung.	→ Verstopfung beseitigen, evtl. Kundendienst → Auffangsack leeren → höhere Drehzahl einstellen → Anschlussleitung mindstens 1,5 mm2, maximal 25 m lang. Bei längerem Kabel Querschnitt mindestens 2,5 mm2.

Bei weiteren Fehlfunktionen setzen Sie sichitte mit unserem Kundendienst in Verbindung.

Bei Fragen: Telefon: [phone]

Technische Daten

Modell	LSH 2600
Motorleisung P1	2600 W
Motor	Wechselstrommotor 230 V ~ 50 Hz
Drehzahl n (mit Drehzahlregulierung)	6000 – 14000 min-1
Blas-Luftstrom (max. Luftgeschwindigkeit)	270 km/h
Saugleistung (max. Luftmenge)	720 m3/h
Hand-Arm-Vibration (nach EN 1033/DIN 45675)	a_vhw = < 3,96 m/s2
Auffangsack (Volumen)	45 Liter
Schutzklasse	II - schutzisoliert ☑
Gewicht	ca. 3,6 kg
Schalleistungspegel LWA (nach 2000/14/EG)	gemessener Schalleistungspegel 98,3 dB (A) garantieter Schalleistungspegel 102 dB (A)
Schalldruckpegel LPA (nach 2000/14/EG)	87 dB (A)

Garantie

Bitte beachten Sie die beiliegende Garantiererklärung.

Schinkelstraße 97, 59227 Ahlen - Germany

Schinkelstraße 97, 59227 Ahlen - Germany

Folgende harmoniserede standarder er anvendt:

IEC 60335-2-100:2002; prEN 15503:2006

EN 62233:2008; EN 60335-1:2002+A11,A1:04+A12,A2:06+A13:08;

EN 55014-1:2006; EN 55014-2:1997+A1:2001;

EN 61000-3-2:2006; EN 61000-3-3:1995+A1:2001+A2:2005

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97 - D-59227 Ahlen - Germany

Ahlen (Tyskland), 12.10.2009

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97 -

59227 Ahlen - Germany

Ahlen, 01.03.2010

Schinkelstraße 97, 59227 Ahlen - Germany

o k e i t i k a c u n, o t o p o i o v

aToppoPntnpac knTou / quoTnpac / 0pumuatiotns LSH 2600

59227 Ahlen, Schinkelstraße 97

Németorszag

Schinkelstraße 97, 59227 Ahlen - Germany

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97 -

59227 Ahlen - Germany

Ahlen, 01.03.2010

A. Pollmeier, direktor

Obujam dostave

Schinkelstraße 97, 59227 Ahlen - Germany

Schinkelstraße 97, 59227 Ahlen - Germany

ATIKA GmbH & Co. KG - Technisch kantoor - Schinkelstr. 97 - 59227 Ahlen - Germany

Ahlen, 01.03.2010

! Elektrische veiligungsd

(1) Beveiligung: 10 A

Aanbrengen van de verlengingskabel

Schinkelstraße 97, 59227 Ahlen - Germany

Starannie pielegnowac podkaszarke:

Schinkelstraße 97, 59227 Ahlen - Germany

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97 - 59227 Ahlen - Germany

Ahlen, 01.03.2010

A. Pollmeier, Directiunea

Volumul delivrare

Schinkelstraße 97, 59227 Ahlen - Germany,

3aBnem IOe ENHINHHyO OTBETBEHHOCTb, YTO pOdyKT

Schinkelstraße 97, 59227 Ahlen - Germany

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97 - 59227 Ahlen - Germany

Ahlen, 01.03.2010

A. Pollmeier, foretagstedning

Leveransomfattning

Kontrollera innehallet i kartongen dvs.

om leveransen ar komplett
om leveransen ev. har tagit skada

Schinkelstraße 97, 59227 Ahlen - Germany

2004/108/EU, 2006/95/EU und 2000/14/EU.

Schinkelstraße 97, 59227 Ahlen - Germany

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97 -

59227 Ahlen - Germany

Ahlen, 01.03.2010
