GEBRUIKSAANWIJZING GSCT 3,6 ATIKA

Struiken- of grasshaar

Oorspronkelijke gebruiksaanwijzing

Noźycde do krzewów i trawnika

U mag het apparaat Niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instructies hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd. Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

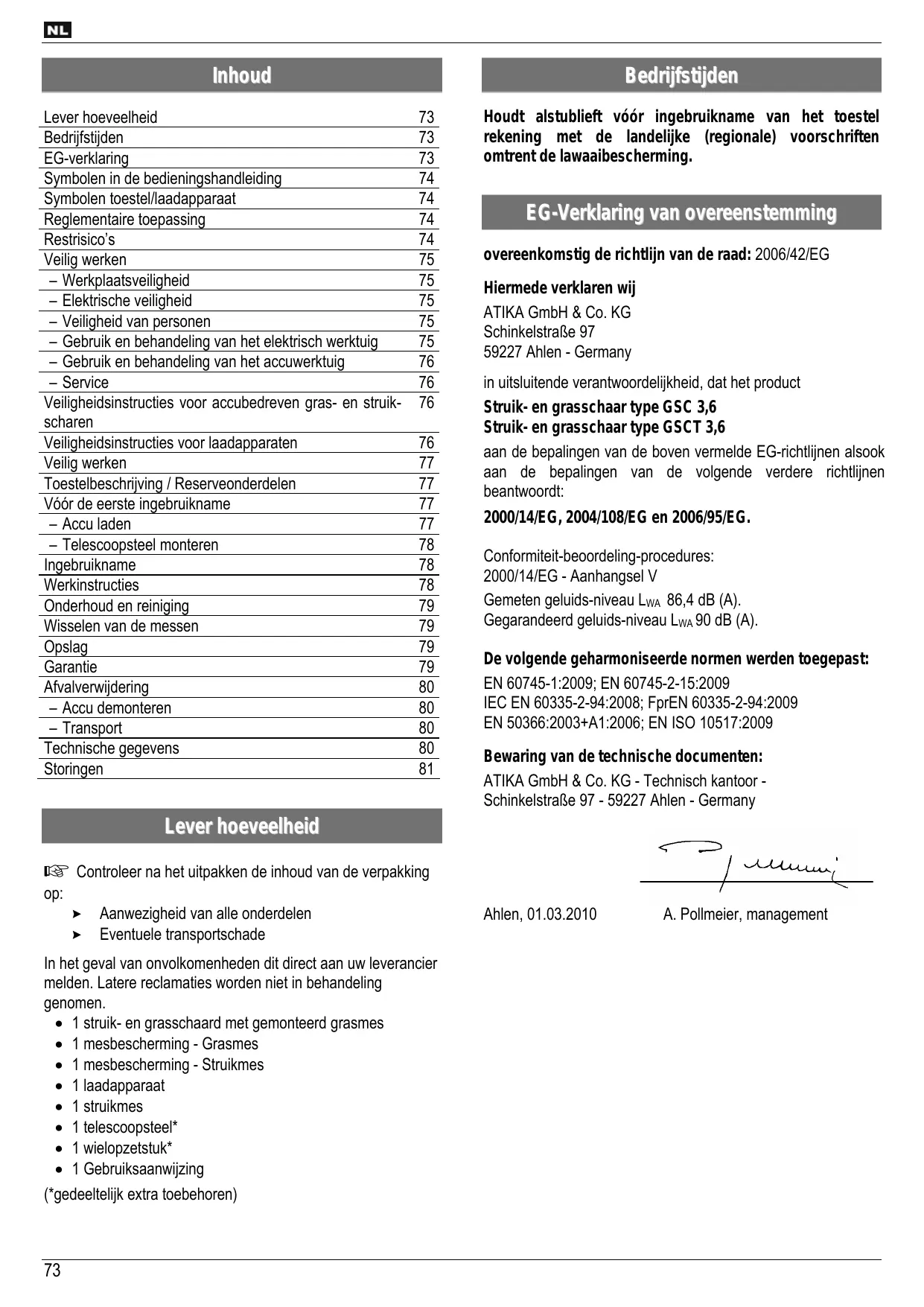

Lever hoeveelheid	73
Bedrijftstijden	73
EG-verklaring	73
Symbolen in de bedieningshandleiding	74
Symbolen toestel/laadapparaat	74
Reglementaire toepassing	74
Restrisico's	74
Veilig werken	75
- Werkplaatsveiligheid	75
- Elektrische veiligheid	75
- Veiligheid van Personen	75
- Gebruik en behandeling van het elektrisch werktuig	75
- Gebruik en behandeling van het accuwerktuig	76
- Service	76
Veiligheidsinstructies voor accubedreven gras- en strui-k-scharen	76
Veiligheidsinstructies voor laadapparaten	76
Veilig werken	77
Toestelbeschrijving / Reserveonderdelen	77
Vóör de eerste ingebruikname	77
- Accu laden	77
- Telescoopsteel monteren	78
Ingebruikname	78
Werkinstructies	78
Onderhoud en reiniging	79
Wisselen van de messen	79
Opslag	79
Garantie	79
Afvalverwijdering	80
- Accu demonteren	80
- Transport	80
Technische gegevens	80
Storingen	81

Lever hoeveelheid

Controller na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden nicht in behandeling genomen.

• 1 struik- en grasschaard met gemonteerd grasmes
• 1 mesbescherming - Grasmes
• 1 mesbescherming - Struikmes
  1 laaddapparaat
  1 struikmes
• 1 telescoopsteel*
• 1 wielopzetstuk*
  1 Gebruiksaanwijzing

(*gedeeltelijk extra toebehoren)

Bedrijfstijden

Houdt alstublieft voór ingebruikname van het toestel rekening met de landelijkke (regionale) voorschriften omtrent de lawaaibescherming.

EG-Verklaring van overeenstemming

overeenkomstig de richtlijn van de raad: 2006/42/EG

Hiermede verklaren wij

ATIKA GmbH & Co. KG

Schinkelstraße 97

59227 Ahlen - Germany

in uitsluitende verantwoordelijkheid, dat het product

Struik- en grasschaar type GSC 3,6

Struik- en grasschaar type GSCT 3,6

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt:

2000/14/EG, 2004/108/EG en 2006/95/EG.

Conformiteit-beoordeling-procedures:

2000/14/EG - Aanhangsel V

Gemeten geluids-niveau LwA 86,4 dB (A).

Gegarandeerd geluids-niveau L_WA90 dB (A).

De volgende geharmoniseerde normen werden toegepast:

EN 60745-1:2009; EN 60745-2-15:2009

IEC EN 60335-2-94:2008; FprEN 60335-2-94:2009

EN 50366:2003+A1:2006; EN ISO 10517:2009

Bewaring van de technische documenten:

Lees voor de inbedrijfstelling de bedienings-handleiding en verilgheidsvoor-schriften en neemdeze in acht.

Veiligheidshelm, oog- en geluidsbescher-ming dragen.

Veiligheidsschoenen dragen.

Scherpe werktuigen. Snijdt u zich nicht de vingersof tenen.

Gevaar door nalopend werktuig!

Gevaar door voortslingerende delen bij lopende motor.

Houd derde Personen van het werkbereik vandaan. Veiligheidsafstand ten minste 6 m.

Gebruik de apparaat Niet in de buurt van kabels, stroom- of telefoonleideringen.Houdt bij het werken met de apparaat een verilg-heidsafstand van 10 m t.o.v. bovengrondse stroom-voerende leideringen.

Niet aan regen blootzetten. Tegen vochtig-heidbeschermen.

Elektrische toestellen behoren nicht in dehuisafval.

Symbolen laadapparaat

Veiligheidsklasse II

Het laadapparaat slechts in droge ruimten toepassen.

Het laadapparaat is met een veiligheidstransformator uitgerust.

Veiligheidstemperatuurbepering

Negativene poling

Elektrische toestellen behoren nicht in de huisafval.

Symbolen in de bedieningshandleiding

	Dreigend gevaar of gevaarlijke situatie. Het nicht op- volgen van deze aanwijzingen kan schade of verwon- dingen tot gevolg hebben.
	Belangrijke aanwijzing voor het vakkundig gebruik. Het nicht opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.
	Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.
	Montage, bruuk en onderhoud. Hier worden precies uitgelegd wat u要去 doen.
1 2 3	De numeratie verwijst maar de afbeeldingen op de pagea's 2-3.

Reglementaire toepassing

• Het toestel is slechts voor lichte snijwerkzaamheden aan graskanten en struiken in deuis- en hobbytuin geschikt.
• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.
• Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeije schade is de fabrikant Niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.
• Eigenmachtige verbouwingen aan de Struik- en grasschaar sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijeende schade van een ieder soort UIT.
• De Struik- en grasschaar mag slechts door Personen worden voorbereid, geleukt en onderhonden die met het werktuigbekend zichen en over de gezaren ingelicht zichn. Reparatiewerkzaamheden moot alleen via ons resp. dooreen door ons benoemde servicedienst worden uitgevoerd.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminaliseerd worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhouds-voorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetgetsels en beschadigingen.

• Gevaar van verwondingen van vingers en handen door het werktuig (grasmes en struikmes).
• Verwonding door weggeslingerde werkstukdelen.
• Elektrische slag.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.

• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.

• Verminding van het gehoort bij langdurig werkken zonder gehoorbescherming.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veiligheidsinstructies

Algemene veiligheidsinstrumenties voor elektrische werk-tuigen

A Waarschuwing!

Lees alle veiligheidsvoorschriften en instructies. Nalatigheid bij het opvolgen van de veiligheidsvoorschriften en instructies kan elektrische slag, vuur en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsinstrumentes en opmerkingen voor de toekomst op.

Het in de veiligheidsinstrumenties toegepast begrip "Elektrisch werktuig" relateert maar netbedreven elektrische werktuigen (met netkabel) enaar accubedreven elektrische werktuigen (zonder netdeel).

1. Werkplaatsveiligkeit

a) Houdt uw werkbereik schoon en goed verlicht! Wanorde of onverlichte werkbereiken kunnen tot ongelukken leiden.
b) Werk met het elektrisch werktuig Niet in een door explosie bedreigde omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrische werktuigen vervaardigen vonden die het stof of de dampen konnen ontsteken.
c) Houdt kinderen en andere Personen gedurende het gebruik van het elektrisch werktuig weg. Bij afleiding kunt u de controle over het toestel verliezen.

a) De aansluitingssteker van het elektrisch werktuig moet in het stopcontact passen. De steker mag in generlei manier worden veranderd. Gebruik geen adaptersteker samen met veiligheidsgeaarde elektrische werktuigen. Ongewijzigde stekers en passende stopcontacten reduceren het risico van een elektrische slag.
b) Voorkom lichamelijk contact met geaarde oppervlakken zoals pijpen, verwarmingen, ovens en koelkasten. Er bestaat een verhoogd risico door elektrische slag, wonneer uw lichaam is geaard.
c) Houdt elektrische werktuigen van regen en vochtigkeit vandaan. Het binnendringen van water in een elektrisch werktuig verhoogt het risico van een elektrische slag.
d) Ontrekt u de kabel Niet aan zijn eigelijkke bestemming om het elektrisch werktuig te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houdt de kabel weg van hitte, olie, scherpe kanten of zich bewegende toestelonderdelen. Beschadigde of verwikkelde kabels verhogen het risico van een elektrische slag.

e) Wanneer u bieten met elektrisch werktuig werkt, gebruik een verlengingskabel dat special vor het buitenbereik is geschikt. Het gebruik van een voor het buitenbereik geschikt verleningskabel redueert het risico van een elektrische slag.
f) Kan het bedrivijf van het elektrisch werktuig in vochtige omgeving Niet worden vermeden, maar gebruik van een storingstroomveiligheidsschakelaar. Het gebruik van een zulke schakelaar redueert het risico van een elektrische slag.

a) Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.
b) Draag persoonlijke veiligheidsuitrusting en een veiligheidsbril: Het dragen van persoonlijke beschermmiddelen zoals stofmasker, glijvaste voiligheidsschoenen, voiligheidshelm of gehoorbeveiling, al maar soort en inzet van het toestel, voorkomt het risico van verwondingen.
c) Voorkom een onopzettelijke ingebruikname. Vergewist u zich dat het elektrisch werktuiguitgeschakeld is, alvorens u het aan de stroomvoeding en/of de accu aansluit, het opneemt of draagt. Wanner u bij het dragen van elektrisch werktuig de vinger aan de schakelaar heeft of het toestel ingeschakeld aan de stroomvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder instelwerktuigen of schroefsleutels, alvorens u het elektrisch werktuig inschakelt. Een werktuig of sleutel die zich in een draaiend toestelonderdeel bevindt, kan tot verwondingen leiden.
e) Vermijdt een abnormale lichaamshouding. Zorg voor een stabiele en uitgebalanceerde houding. Daardoor kurz u het elektrisch werktuig in onverwachtete situatuies beter controeren.
f) Draag de juiste werkkleding. Draag geen wijde kleding of sieraden. Houdt u haren, kleding en handschoenen weg van zich bewegende onderdelen. Losse kleding, sieraden of lange haren konnen van zich bewegende onderdelen worden gegrepen.
g) Kunnen stofopvang- en afzuiqvoorzieningen worden gemonteerd, vergewist u zich dat deze aangesloten zich en correctKnown werden toegepast. Gebruik van een stofafzuiging kan bedreigingen door stof reduceren.

4. Gebruik en behandeling van het elektrisch werktuig

a) Overbelast het toestel Niet! Gebruik vor uw werk het hiervoort geschikte elektrische werktuig. Met het passend elektrisch werktuig werkt u better en veilig in het vermeld prestatiebereik.
b) Gebruik geen elektrisch werktuig, waarvan de schakelaar defect is. Een elektrisch werktuig dat zich nicht meer in- of uitschakelen LAST, is gevaarlijk en moet worden gerepareerd.

c) Neem de stekker uit het stopcontact en/of verwijder de accu, alvorens u toestelinstelleningen uitvoert, toebehoren verrangt of het toestel weglect. voorzichtigheidsmaatregel voorkomt het onopzettelijk starten van het elektrisch werktuig.
d) Bewaar ongebruikte elektrische werktuigen buiten de rijkwijdte van kinderen op. Laat personen het toestel Niet benutten die met het toestel nichtbekend+zijn of deze instructies Niet hebben gelezen.Elektrische werktuigen konnen gevaarlijk,zijn, wanner ze door onervaren Personen worden benut.
e) Onderhoudt elektrische werktuigen met zorgvuldigheid. Controller of beweeglijke onderdelen fouvtvrij werken en Niet klemmen, of onderdelen gebroken of zodanig beschadigd zich, dat de werking van het elektrisch werktuig is belemmerd. Laat beschadigde onderdelen voor gebruik van het toestel repareren. Vele ongelukken hebben hun oorzaak in slecht onderhoven elektrische werktuigen.
f) Houdt snijwerktuigen scherp en schoon. Zorgvuldig onderhonden snijwerktuigen met scherpe snijkanten verklemmen zich hinteren en können gemakkelijk worden gevoerd.
g) Gebruik elektrische werktuigen, toebehoren, inzetwerktuigen enz. in overeenstemming met deze instructies. Houdt u hierbij steeds rekening met de werkconditions en de uit te voeren aktiviteiten. Het gebruik van elektrische werktuigen voor andere dan de reglementaire toepassingen kan tot gevaarlijke situtaties leiden.

5. Gebruik en behandeling van het accuwerktuig

a) Laad de accu's alleen in laadapparaten die door de fabrikant worden geadviseerd. Voor een laadapparaat dat voor een bepaalde soort van accu's is geschikt, bestaat brandgevaar, wonneer het met andere accu's worden benut.
b) Gebruik alleen de hiervoor gedachte accu's in de elektrische werktuigen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houdt de Niet benutte accu van paperclips, munten, sleutels, nagels, schroeven of andere petite metalen voorwerpen vandaan, die een overbrugging van de contacten zou+kunnen verzoorzaken. Een kortsluiting tussen de accucontacten kan verbrandingen of vuur ten gevolg hebben.
d) Bij verkeerd gebruik kan vloeistof uit de accu vrijkomen. Voorkom contact hiermee. Bij toeallig contact met water afspoelen. Komt het vloeistof in de ogen, vraag bovendien hulp van een arts. Vrijkomende accuvloeistof kan tot irritaties van de huid of verbrandingen leiden.

6. Service

a) Laat uw elektrisch werktuig slechts door gekwalificeerd vakpersoneel en alleen met originele reservedelen repareren. Daarmee worden gewaarborgd, dat de verilgheid van het elektrisch werktuig blijft bewaard.

Veiligheidsinstructies voor accubedreven gras- en struik-scharen

• Houdt alle lichaamsdelen van het snijmes vandaan. Probeer Niet, bij draaiend mes snijgoed te verwijderen of te snijden materiaal vast te houden. Verwijder vastgeklemd snijgoed slechts bij uitgeschakeld toestel. Een moment van onoplettendheid bij het gebruik van de heggenschaar kan tot de meest ernstige verwondingen leiden.
• Waarborg, dat alle verilgheidsvoorzieningen en grepen bij gebruik van het toestel zich gemonteerd. Probeer nooit, een onvolledig gemonteerd toestel of een toestel met nicht toegestane modificaties in werking te nemen.
• Houdt het elektrisch werktuig aan de geisoleerde grijpvlakken vast, waar dat het snijmes in contact met de eigen netsnoer kan komen. Het contact van het snijmes met een spanningvoerende leiding kan metalen toestelonderdelen onder spanning zetten en tot een elektrische slag leiden.
• Draag de heggeschaar aan de graep bij stilstaand mes. Bij transport of bewaring van de heggenschaar steeds de veiligheidsafdekking omdoen. Zorgvuldige omgang met het toestel voorkomt het gevaar van verwondingen door het mes.
• Houdt de kabel van het snijbereik vandaan. Gedurende het werkproces kan de kabel in de struiken verdekt zijn en abusievelijk worden doorgesneden.
• Personen met beperkt lichamelijk, sensorisch of geestelijk vermogen of met beperkte ervaring en/of met beperkte kennis mogen het toestel Niet bedieren, tenzij ze worden door een voor hun verilgheid bevoegde persoon gesurveilleerd of verkreten doore deze instructies hoe het toestel moet worden benut.
• Kinderen要去 in de gaten worden gehonden, om te waarborgen dat ze Niet met het toestel spelen.
• Houdt rekening met de nationale voorschriften die eventuele een leeftijdsbeperking voor de gebruiker van het toestel voorschrijven.

Veiligheidsinstructies voor laadapparaten

• Gebruik het laadapparaat Niet in vochtige of natte omgeving. Er bestaat een verhoogd risico door elektrische slag, wanner water in het laadapparaat binnendringt.
• Gebruik het laadapparaat slechts voor het gedacht elektrisch werktuig. Het gebruik voor andere elektrische werktuigen kan tot verwondenen en brandgevaar leiden.
• Houdt het laadapparaat schoon. Verontreinigungen können tot een elektrische slag leiden.
• Exploiteer het laadapparaat Niet op brandbare ondergrond (bv papier, textiel). Er bestaat brandgevaar,,ondat zich het laadapparaat gedurende het laadproces verwarmd.
• Controller vór ieder gebruik laadapparaat, laadkabel en laadkabelsteker op beschadiging. Defecte laadapparatenmight Niet worden toegepast. Laat uw laadapparaat alleen door gekwalificeerdvakpersoneel en alleen met originelereservedelen repareren. Daarmee wordt gewaarborgd, dat de veiligheid van het apparaat blijft bewaard.

Veilig werken

• De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.
• Laat het elektrisch werktuig Niet in dezon liggen en beschem het gegen但它. Er bestaat gevaar van explosie!
• Verwijder vór het snijden alle vreemde lichamen (bv stenen, takken, draad, enz.). Let gedurende het werken op verdere vreemde lichamen.
• Letvoor het inschakelen van het toestel erop dat uw voeten en handen in een veilige afstand ten opzichte van de messen�n.
• Begin met het snijden pas, wonneer de messen draaien.
• Attentie! De messen draaien na! Rem het mes nicht met de hand.

• Schakel het toestel UIT en wacht tot de messen staan, bij:

• contact van het mes met het aardrijk, stenen, nagels of andere vreemde voorwerpen ( controller of de messen/het toestel beschadigd zich).

• reparatiewerkzaamheden
• onderhouds- en reinigingswerkzaamheden
  verhelpen van storingen of blokkeringen
• transport en opslag

• het verlaten van de machine (ook voor een korteijd)

• Onderhoudt het toestel met zorgvuldigheid:

• Voor het verdere gezebruik van de machine要去en alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren. Hierto behoort ook de opvangzak, indien voorhanden.

• Beschadigde bescherminrichtingen en delen要去en, indienoodzakelijk,door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.Met uitzondering indien in de bedieningshandleiding anders aangegeben.
• Beschadigde of onleesbare veiligheids stickers davon te worden verrangen.

Voer geen andere reparaties dan de in het hoofdstuk „Onderhoud“ beschreiben reparaties aan de machine UIT, maar neem direct contact op met de fabrikant of klantenservice.

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan nicht aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Toestelbeschrijving

Positie	Benaming	Bestell.-nr.
1	Struik- en grasschaar
2	Accu - waarschuwingslampe
3	Inschakelblokkering
4	AAN- /UIT-schakelaar
5	Schakelaar
6	Vat
7	Laadbus
8	LED- laadweergave
9	Opname (wielset)
10	Afdekking	364175
11	Grasmes	364176
12	Struikmes	364177
13	Mesbescherming - Grasmes	364181
14	Wielset	364173
15	Vastzetschroef	364174
16	Telescoopsteel - houder
17	Laadkabelsteker
18	Laadapparaat	364182
19	Telescoopsteel*	364172
20	Handgreep
21	Ontgrendelingsknop
22	Stellknop
23	Mesbescherming - Struikmes	364180
24	Veiligheidssticker	364179
25	Veiligheidssticker	364186

(*gedeeltelijk extra toebehoren)

Gebruik voor het laden van de in het toestel ingebouwde Li-ionen-accu's slechts het meegeleverd laadapparaat.

• Laad de accu alleen bij temperaturenussen 10^ en 40^ op, omdat anders de accu kan worden beschadigd of zich,zijn levensduur redueert.
  Netaansluiting: Vergelijk de op het typeplaatje van de machine vermelde spanning, bv 230 V met de netspanning en sluit het toestel aan het desbeteffend en reglementair stopcontact aan.

Laat de Li-ionen-accu's voor het eerste gebruik en/of langere ligtijd geheel op.

2 Steek de laadkabelsteker (17) in de laadbus (7) van het apparatus en sluit het laadapparaat aan een stopcontact aan.
De LED-iaadweergave brandt (8) rood. Laadproces

Gedurende het laadproces verwarmt zich het apparaat. Dit is een normal proces.
Gebruik het apparaat Niet gedurende het laadproces!

Het laadproces (ca. 4 uren) is beeindigd, wanner de LEDlaadweergave groen brandt.

Verwijder na het laadproces eerst de laadkabelsteker (17) en scheidt het laadapparaat van de stroom.

Telescoopsteel*

(*gedeeltelijk extra toebehoren)

Telescoopsteel monteren

Gebruik de telescoopsteel enkel in gebruik met de grasschaar voor het kantensnijden op de vloer.

3 Schuif de wielset (14) op de opname (9) en fixeer het met de vastzetschroef (15).
4 Steek de telescoopsteel (19) zo ver in de telescoophouder (16) tot hij hoorbaar vastklikt.

Bedienhoogte instellen

Druk de stelknop (22).
Terwijl u de telescoopsteel trekt of schuift, kurz u de stelknop loslaten.
De stelknop klikt dan in de volgende möglichke positie vast.

Telescoopsteel demonteren

4 Druk de ontgrendelknop (21) en trek de telescoopsteeluit de telescoophouder (16).

Ingebruikname

In-/Uitschakelaar

Inschakelen

1 Mesbescherming (13 / 23) verwijderen
Aktiver først Inschakelblokkering (4). Druk de AAN-UIT-schakelaar (4)
Inschakelblokkering losmaken.

Wordt het toestel met telescoopsteel gebruikt, kan het slechts aan de handgreep (20) in- en uitgeschakeld worden.
Bij lage accustand brandt het accu-waarschuwings-lampje (2) rood en het toestel schakelt zich automatischuit. Bedien Niet verder de AAN/UIT-schakelaar, odomat de accu beschadigd kan worden.
Laad de Li-ionen-accu op (念) Accu laden"

Uitschakelen

Laat de AAN/UIT-schakelaar los.

Het mes draait na het uitschakelen na. Wacht vandaar af, tot het mes stilstaat, alvorens u het toestel weer inschakelt.

Werkvoorschriften

• U mag de machine Niet gebruiken voordat u deze bedieningshandleiding heeft gelezen, alle voorschriften.haveft opgevolgd en de machine als voorgeschreveen.haveft gemonteerd.
  Houdt handen en Voeten steeds in een veilige afstand ten opzichte van de snijdraad.

Trillingen

Wonneer personen met bloedcirculatiestoornissen te vaak aan trillingen wordenblootgesteld, kuren beschadigingen aan het zenuwsysteme of aan de bloedvaten optreden.

U kunt de trillingen reduceren:

door stevige, warme arbeidshandschoenen
- verkorting van de werkelijk (meerdere lange pauzes make)

Consulteer een arts wanner uw vingers opzwellen, u zich nicht goed voelt of uw vingers gevoelloos worden.

Werken met de struikschaar

Verjaag voor het snijden dieren uit de heg om deze Niet te verwonden.

De struikschaar kan door de messen aan beiden,zijden voorwaarts enchterwaarts of door pendelbewegingen van een Kant maar de andere cant worden gevoerd.

• De maximale snijdoorsnede is afhankelijk van het soort hout, de leeftijd, het vochtigheidsgehalte en de hardheid van het hout.
• Het juisteijdpunt voor het snijden:

Loofheg: juni en oktober
Naaldheg: april en augustus
snel groeende heggen: vanaf mei ca. alle 6 weken

Werken met de grasschaar

Voer het toestel met een passende en gelijkmatige snugheid langs de graskant.

Let erop dat de messen hierbij geen kantstenen, stenen of muren raken. De messen zouden können worden beschadigd.
Voor het trimmen van lange graskanten maakt u gebruik van de telescoopsteel (gedeeltelijk extra toebehoren).
Voor het trimmen van verschillende werkhoogten maar gebruik van de wielset (gedeeltelijk extra toebehoren).

Het toestel kan in 3 werkposities worden ingesteld.

1 Schuif de schakelaar (5) maar achteren.
De handgreep (6) kan in de gewenste positie worden gedraaid.
De schakelaar (5) loslaten en erop letten dat hij vastklikt. De handgreep is gefexeerd.

Werkhoogte instellen

Het toestel maar zich in een werkhoogte van 25 en 40 mm vastzetten.

Maak de vastzetschroef (15) los en breng het wielset in de gewenste positie.

Positie 0^

Grashoogte 25 mm

Positie 30^

Grashoogte 40 mm

Trek de vastzetschroef weever vast.

Onderhoud en Reiniging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

toestel uitschakelen
- Stilstand van de messen afwachten
- Veiligheidshandschoenen dragen.

Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk�zijn beschreiben,要去en door de klantenservice worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen要去en absoluut weer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen können onverwachte schade en verwondingen tot gevolg hebben.

Onderhoud

Het snijwerktuig staat na het uitschakelen nicht meteen stil. Wacht alvorens u met de reparatie of het onderhoud begint tot alle delen tot stilstand zijn gekomen.

Opdat een lang en betrouwbaar gebruik van de struik- en grasschaar is gewaarborgd, voer de volgende onderhoudswerkzaamheden regelmatig UIT.

Om zich ervan te verzekeren dat het toestel in een veilige werktoestand is, controllerer het toestel regelmatig op duidelijke gebrekken zoals

• losse, losgehakte of beschadigde messen
• vangvoorzieing op slijtage of beschadigde onderdelen
• correct gemonteerde en onbeschadigde afdekkingen of verilgheidsvoorzieningen.

Noodzakelijkre reparaties of onderhoudswerkzaamheden dienen voor gebruik van de elektrisch werktuig te worden uitgevoerd.

Reiniging

Reinig het toestel zorgvuldig na ieder gebruik, opdat de fouloze werkung blijft bewaard.

• Reinig de behuizing met een zachte borstel of een droge doek.
• Hou de handgrepen vrij van vet en olie

• Water, oplosmiddelen en polijstmiddelen mogen nicht worden toegepast.

• Let erop dat de ventilatiegleuven voor de motorkoeling vrij় (gevaar van oververhitting).

• Reinig de transmissie-eenheid met een zachte borstel.
  Smeer de tandwielen met zuurvrij het (vaseline).
• Reinig de snijvoorziening regelmatig met een borstel of een doek.

Reinig de messen nooit met water

evaar van corrosie!

Olie de messen regelmatig. Nooit vet gebruiken!

Maak gebruik van milieuvriendelijk olie.

Wisselen van de messen

Gevaar voor letsels aan vingers en handen bij werkzaamheden aan de messen. Draag handschoenen om verwondingen te voorkomen.

De messen zijn blotgesteld aan große slijtage. Vervang de messen direct, wanner de correcte werkung nicht is gewaarborgd.

4 Gebruikt u het toestel met telescoopsteel, druk de ontgrendelingsknop (21) en trek de telescoopsteeluit de telescoophoeder (16).
3 Maak de vastzetschroef (15) los en verwijder het welset.
8 Druk de blokkearlus (a) ① maar boven en schuif de afdekking (10) in pijlichting ② los.
Verwijder het mes.
9 Reinig de transmissie-eenheid en vet eventueel de tandwieten (zuurvrij vet, bv vaseine).
Leg de afdekking erop. De vastkliklussen要去en met de markingspunten overeenstemmen.
Schuif de afdekking (10) zo ver op, tot de afdekking hoorbaar vastklikt.

Opslag

• Bewaar ongebruike apparaten met opgeschoven messenbeveiliging op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.
• Om de levensduur van de machine te verlengen en de Struik- en grasschaar optimaal te latent functioneren is het gewenst voor opslag de volgende punten in uit te voeren:

De machine grondig reinigen.
Smeer de tandwielen met zuurvrij vet (vaseline).
Behandel alle beweeglijke onderdelen (messen) met een milieuvriendelijk ole.

Nooit vet gebruiken.
Schuif de mesbescherming op het mes.

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Afvalverwijdering

Toestellen, toebehoren en verpakking maar een milieuvriendelijk recycling brengen.

Alleen voor EU-landen

Toestellen, toebehoren en verpakking waar een milieuvriendelijk recycling brengen. Volgens de Europese Richtlijn 2002/96/EG over oude elektronische apparaten en electronica要去en nicht meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Li-ion

Li-ionen-accu's horen nicht in de huisvuil, in vuur of in het water.

Volgens de Europese richtlij 2006/66/EG ontrent batterijen of accumulatoren要去en defecte of versleten accu's/batterijen worden gerecycled. Geef Niet meer te gebruiken accu's/batterijen bij de gemeentelijkke verzamelplaatsen of de handelaar af.

Accu demonteren

Ontlaadt de Li-ionen-accu voor de demontage geheel.

1. Schakel het toestel in eenaar het tot aan de stilstand draaien.
2. Schroef het toestel open en ontneem de toestelafdekking.
3. Scheidt de accu van de aansluitingen en neem de accu eruit.

Transport

De Li-ionen-accu si volgens de testmethode uit het handboek „Transport van gevaarlijke goederen" ST/SG/AC.10/11/Rev.3 deel III, 38.3 getest.

De accu is veilig gegen inwendige overdruk, extremete temperaturen en kortsluitingen of inwerking van geweld van buiten.

Het lithium-ionen-gehalte van de accu (noch als afzonderlijk element noch in het toestel ingebouwd) ligt onder de vereiste grenswaarde en valt zodoende nicht onder de nationale of internationale voorschriften voor gevaarlijke stoffen. Bij het transport van meerdere accu's kanECHter het voorschrift over gevaarlijke stoffen van belang zichen en moet er aan bepaalde veiligheidsmaatregelen worden beantwoordt, bv een bijzondere verplichting tot kenmerking op de verpakking.

Technische gegevens
	GSC	GSCT
Typ	3,6	3,6
Accu-netspanning	3,6 V	3,6 V
Capaciteit	1,3 Ah	1,3 Ah
Accumulator	Li-ionen	Li-ionen
Snijbreedte - grasschaar	80 mm	80 mm
Snijlengte - struikschaar	110 mm	110 mm
Mesafstand	8 mm	8 mm
Looptijd ca.	40 min	40 min
Laadtijd ca.	4 h	4 h
Geluidsdrukpegel LPA		74,6 dB (A)
Gemeten geluidsniveau LWA		86,4 dB (A)
Meet-onveiligheid KPA / KWA		3,0 dB (A)
Gegarandeerd geluidsniveau LWA		90 dB (A)
Telescoopsteel	-	●
Gewicht heggeschaar	0,64 kg	1,07 kg
Gewicht grasschaar	0,55 kg	0,99 kg
Laadapparaat
Ingang		230V~ 50 Hz
Uitgang		6 V, 500mA
Veiligheidsklasse		II

Storingen

Voor het verhelpen van iedere storing

• Toestel uitschakelen
  Stilstand van de messen afwachten
• Veiligheidshandschoenen dragen.

Na het verhopen vanijdere storing moeten alle veiligheidsvoorzieningen wee in werkig gesteld en getest worden.

Storing	Mogelijk oorzaak	Oplossing
Toestel start nicht na het inschakelen	Li-ionen accu's leeg	Li-ionen accu's laden
	Li-ionen accu's defect	Neem contact op met de klantenservice
	Aan-/uitschakelaar defect
	Interne storing
Toestel met gemonteerde telescoopsteel start na het inschakelen nicht	Telescoopsteel is nicht correct in de teleSCOOPhouser vastgeklikt	Controler de steekverbindingen
Toestel werkt nicht met volle capaciteit	Li-ionen accu zwak	Li-ionen accu's laden
	Li-ionen accu's defect	Neem contact op met de klantenservice
	Transmissie-eenheid verontreinigd	Reinig de transmissie-eenheid (hoofdstuk Reinigung)
Toestel snijdt nicht correct	Messen stomp/versleten	Messen latent nasijpen/ervangen
Toestel snijdt met onderbrekingen	In-/uitschakelaar defect	Neem contact op met de klantenservice
	Interne storing
Motor draait, snijvoorziening blijft staan	Snijvoorziening blokkeert	Voorwerp verwijderen
	Interne storing	Fabrikant, resp. bevoegde klantenservice opzoeken
Snijvoorziening worden heet	Ontbrekende smering → wrijving	Oliën van de snijvoorziening
	Snijvoorziening is stomp	Messen latent nasijpen/ervangen
	Mes heeft insnijding	Messen latent controllederen
Snijduur per accu-lading tegering	Ontbrekende smering → wrijving	Oliën van de snijvoorziening
	Mes要去 worden gereinigd	Mes reinigen
	Accu Niet vol geladen	Messen latent nasijpen/ervangen
	Accu heeft levensduur overschreden	Neem contact op met de klantenservice

Zawartosć
