GEBRUIKSAANWIJZING ATS 250 ATIKA

Veiligheidsvoorschriften - Gebruiksaanwijzing - Onderdelenlijst (pagina 26 - 33)

NL verklaren, iutsluitende verantwoordelijkheid, dat het produit Tafelcirkelzaag ATS 250 Type 250 C

haarop deze verklaring betrekking heeft, voldoet aan de desbeteffende veiligheids- en gezonheidseisen van de richtlij 98/37/EG, alsmede aan de eisen van de andere desbeteffende richlijnen 89/336/EWG, 73/23/EWG.

intygar med ensamansvar att nedanstænde produit, Bordscirkelsågar ATS 250 Typ 250 C

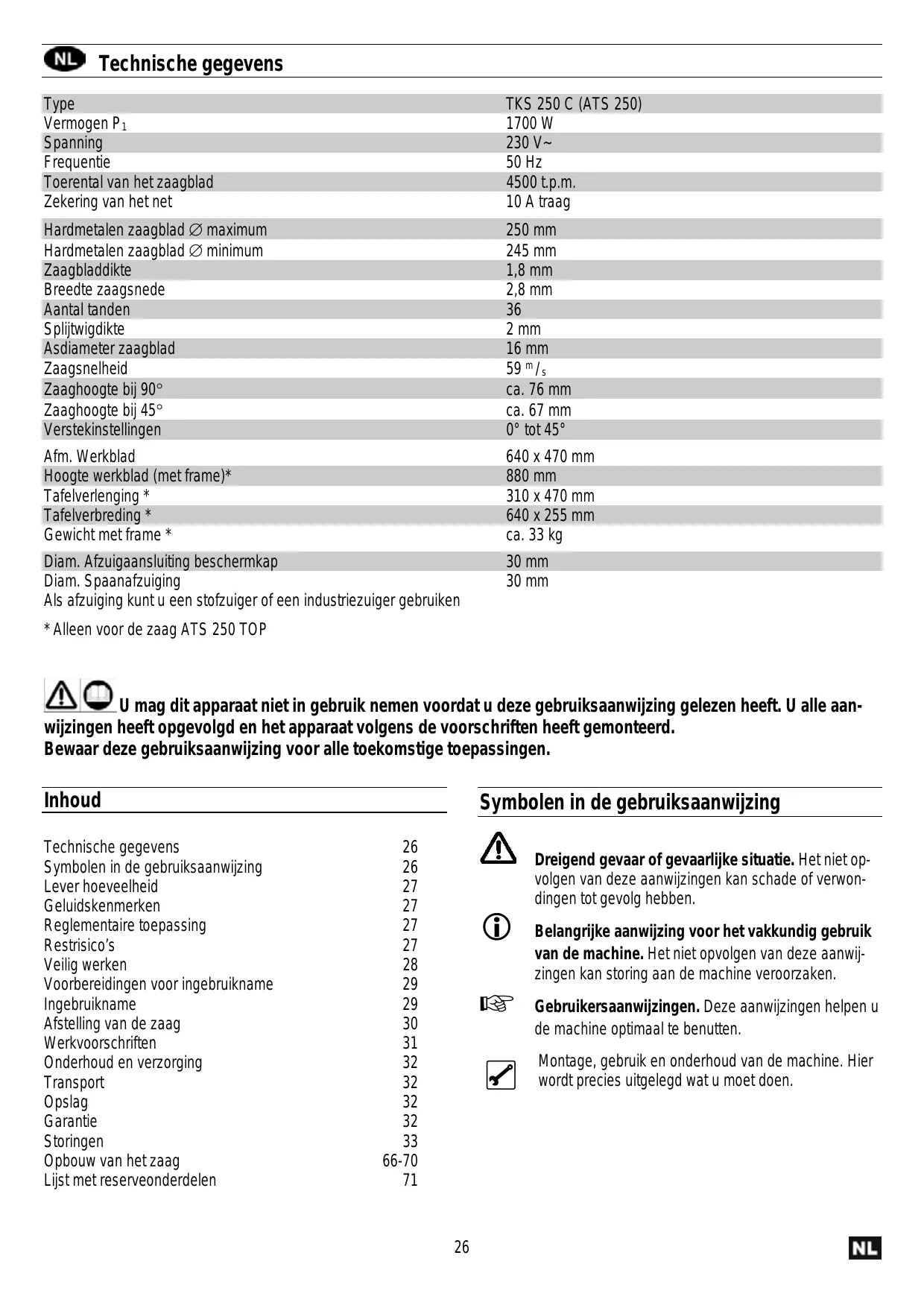

Type	TKS 250 C (ATS 250)
Vermogen P1	1700 W
Spanning	230 V~
Frequentie	50 Hz
Toerental van het zaagblad	4500 t.p.m.
Zekering van het net	10 A traag
Hardmetalen zaagblad ∅ maximum	250 mm
Hardmetalen zaagblad ∅ minimum	245 mm
Zaagbladdike	1,8 mm
Breedte zaagsnede	2,8 mm
Aantal tanden	36
Splijtwigdike	2 mm
Asdiameter zaagblad	16 mm
Zaagsnelheid	59 m/s
Zaaghoogte bij 90°	ca. 76 mm
Zaaghoogte bij 45°	ca. 67 mm

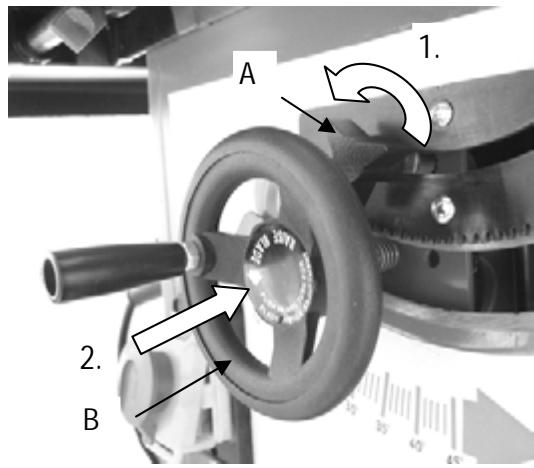

Verstekinstelleningen	0° tot 45°
Afm. Werkblad	640 x 470 mm
Hoogte werkblad (met frame)*	880 mm
Tafelverlenging *	310 x 470 mm
Tafelverbreding *	640 x 255 mm
Gewicht met frame *	ca. 33 kg

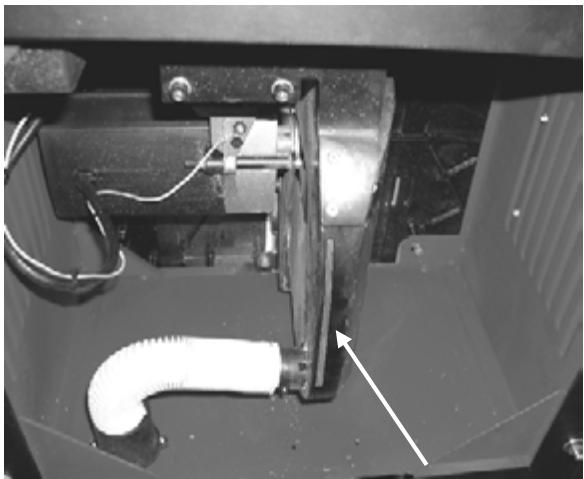

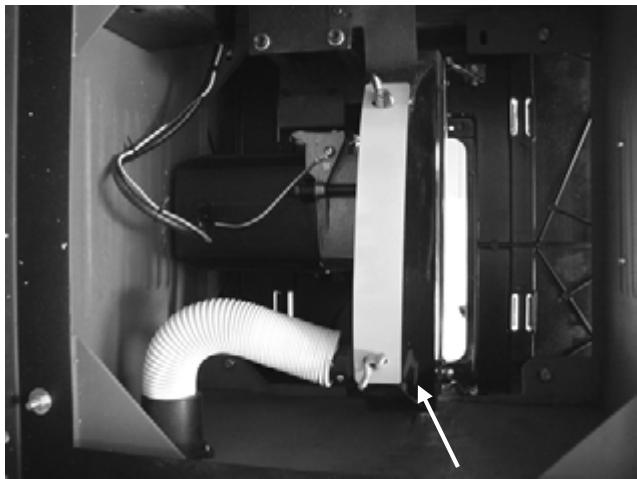

Diam. Afzuigaansluiting beschemkap	30 mm
Diam. Spananafzuiiging	30 mm
Als afzuiing(Intkunt u een stofzuiger of een industriezuiger gebruiken

• Alleen voor de zaag ATS 250 TOP

U mag dit apparaat Niet in gebruik nemen voordat u deze gebruiksaanwijzing gelezen heeft. U alle aanheeft opgevolgd en het apparaat volgens de voorschriften heeft gemonteerd.

Bewaar deze gebruiksaanwijzing voor alle toekomstige toepassingen.

Inhoud

Technische gegevens	26
Symbolen in de gebruiksaanwijzing	26
Lever hoeveelheid	27
Geluidskenmerken	27
Reglementaire toepassing	27
Restrisico's	27
Veilig werken	28
Voorbereidingen voor ingebruikname	29
Ingebruikname	29
Afstelling van de zaag	30
Werkvoorschriften	31
Onderhoud en verzorging	32
Transport	32
Opslag	32
Garantie	32
Storingen	33
Opbouw van het zaag	66-70
Lijst met reserveonderdelen	71

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doeon.

Lever hoeveelheid

• Radiaal-tafelzaag TOPTRONIC met kabel en steker, HM-Zaagblad 250x30x2,8/1,8 mm. 36 wisseltanden en een spouwmes 2,0 mm.
• Beschermkap met afzuaigaansluiting.
  Duwstok
• Dwarse aanslag, lengteaanslag
  2 sleutels voor zaagbladwisseling
• Gebruiksaanwijzing
• Speziale onderdelen:
• tafelverbreding (2 stuks)
• tafelverlenging
• frame

Controleer na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamations worden nicht in behandelinggenomen.

Geluidskenmerken

DIN EN ISO 3746 / DIN EN ISO 11202 / ISO 7960 Anhang A

Gebruik van de machine als tafelcirkelzaag met standardaard zaagblad.

	geluidsniveau	Geluidsniveau op de werkplek
Onbelast	LWA = dB(A)	LpA = dB(A)
Belast	LWA = dB(A)	LpA = dB(A)

Meetonzekerheitsfaktor: 4 dB

De opgegeven waarden zijn emissiewaarden en kunnen nicht als veilige werkplekwaarden genommen worden. Hoewel er samenhang:tussen emissie- en immisiewaarden is, kan men deze waarden Niet gebruiken voor het vaststellen van verilgheidsvoorzieningen tijdens het werk. Deze waarden kunnen sterk beinvloed worden door verschillende factoren zoals, de tijsduur, de eigenschappen van de ruimte, andere geluidsbronnen, het aantal machines, andere werkzaamheden in de directe omgeving, enz. De toegelaten waarden kunnen van land tot land verschillen. Deze gevevens zal de gebruiker beschter in staat stellen een betere inschatting van de van de gevaren en risico's te maken.

Reglementaire toepassing

• Deze tafecirkelzaag is uitsluitend voor het zagen en afkorten van massief hout,plaatmaterial zoals; spanplaat en Mdf-platen et gebruik van het juiste HM-zaagblad. Ermighten alleen zaagbladen gebruikt worden die voldoen aan de EN 847-1 norm.
• Het toepassen van HSS zaagbladen is Niet toegestaan. Deze bladen zijn zeer hard en bros. Hierdoor ontstaat geleaar voor verwonding door breuk en weg geslingerde delen.
• Het zagen van Ronde materialen zicher gebruik van de voorgeschreven hulpmiddelen is Niet toegestaan.

• De diameter van het zaagblad moetussen 245 en 250~mm liggen.

• U mag alleen werkstukken verwerken die wichtig ondersteund of geleid können worden.

• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.
• Men要去 zich tevens honden aan de algemeen geldende veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.
• Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeije schade is de fabrikant Niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.
• Eigen gemaakte wijzigingen aan de machine ontslaan de fabrikant van alle aansprakelijkheid.
• Deze machine mag alleen voorbereidt, gezruikt en onderhonden worden door personen die met de machine vertrouwd zijn en goed ingelicht zich over de risico's.
  Reparaties mogen alleen door de fabrikant of geAutoriseerde werkplaatsen uitgevoerd worden.
• Metalen delen (spijkers, nieten, enz.)要去en uith het hout verwijderd worden voordat het gezaagd worden.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restrictions.

De restrictions können geminaliseerd worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

• Risico's voor verwonding van de vingers of de hand door het werkstuk of het zaagblad, bijv. bij het wisselen van het zaagblad.
• Verwondingen door hetwegslingeren van delen van het werkstuk.
• Terugslag van het werkstuk of delen hiervan.
• Breuk enwegslingeren van het zaagblad.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbescherming.
• Emissie van zaagstof door het werkken zonder voldoende stofafzuiig.

Bij ondeskundig gebruik konnen houtbewerkingsmachines gevaarlijk zijn. Als een machine gebruikt worden要去en de standard voorzorgsmaatregelen genommen worden om het risico van brand, elektrische sluiting en het verwonden van Personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondeningen te beschermen.

i

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

i

Bewaar deze veiligheidsvoorschriften goed.

• Zorg voor een goede werkhouding. Zorg voor een stabiele en uitgebalanceerde houding.

Wees attent. Let op wat u doet. Blijn aan uw werk kijken. Gebruik uw gezond verstand. Werk Niet met de machine als u moe bent.

Draag de juiste werkkleding.

• Nauw sluitende kleding en geen sieraden dragen.
• Geen schoenen met gladde zolen dragen.

• Bij lang haar een haarnet dragen.

• Draag persoonlijke beschermingsmiddelen.

• Gehoorbeschermer dragen (het geluidsnivo in de werkplaats komt over het algemeen boven de 85dB(A).

• Veiligheidsbril (bij het zagen van aluminium).
  Stofmaker.

• Gebruik de machine alleen op een

stevige
-vlakke
slipvaste
trillingvrije ondergrond

• Zorg dat uw werkomgeving op orde is. Rommel kan oncevallen veroorzaken.

• Let op de omgevingsinvloeden.

• Zet de machine Niet in de regen buiten.

• Gebruik de machine nicht in een vochtige of native omgeving.
• Zorg voor voldoende omgevingslicht.
• Gebruik de machine nicht in de buurt van brandbare stoffen of gassen.
• De stof die ontstaat bij het zagen verslechtert het zich en is deels gevaarlijk voor de gezondheid. Wanner de machine Niet buiten staat,要去 hij aangesloten worden op een afzuigunit.

Laat de machine nicht zonder toezicht ache ter
- Personen onder de 18JAar mogen Niet met deze machine werken. Uit gezonderd zijn personen boven de 16JAar in opleading onder toezicht.
- Hou andere Personen op afstand.
Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.
Houdt ze ver van uw werkplek weg
- Neem altijd een positie in zijdelings van het zaagblad, buiten het zaagvlak.
- Begin pas met zagen als het zaagblad op toeren is.
- Overbelast de machine Niet. U werkt beter en zeker met de juiste belasting van de machine.
- Werk alleen met alle veriligeidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veriligheid in gevaar kan brengen.

• Werk nicht met geschuurde of verrormde zaagbladen.
• Gebruik alleen scherpe zaagbladen. Stompe zaagbladen verhogen het gevaar van terugslag van het werkstuk en belasten de machine enorm.
• Het toepassen van HSS zaagbladen is Niet toegestaan. Deze bladen zijn zeer hard en bros. Hierdoor ontstaat geleaar voor verwonding door breuk en weg geslingerde delen.

Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico's met zich meebrengen.

• Werk met het gemonteerde spouwmes. Het is op de fabriek zo gemonteerd dat de afstand tot de zaagtanden over de tafel. hoogstens 5 ~mm is.
• Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk)

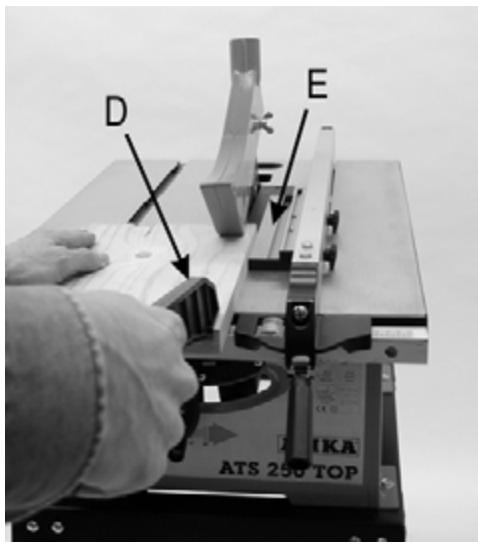

• Gebruik bij het zagen van smalle werkstukken (tot 120 mm. tussen het zaagblad en de aanslag) de bijgeleverde duwstok.
• Gebruik bij het aandrukken vankleine werkstukken eenduwhout. Deze zijn in de handel verkrijgbaar.
• Gebruik geen kapotte duwstok of duwhout.
• De beschermkap voor de zaag,uit gezonderd bij verdekte zaagsneden, alsijd gebruiken. Deze is zo in te stellen dat hij de tanden van het zaagblad die boven het werkstuk uitsteken, afdekt.
  Zorg ervoor dat de losse delen van het werkstuk Niet door het zaagblad geraakt en weg geslingerd+kennen worden
• Verwijder de spannen, splinters en het afval in de buurt van het zaagblad Niet met de handen.
• Het gebruik van freesschijven en slingerzagen is nicht toegestaan.
• Bij het zagen van rond hout moet een hulpstuk gezruikt worden die het werkstuk gegen draaienijd den het zagen beveiligt.

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• Reparatiewerkzaamheden

• Onderhouds- en reinigingswerkzaamheden
  Transport van de machine
• Het wisselen van het zaagblad

• Het verlaten van de machine (ook voor een korteijd).

• Onderhoud de machine zorgvuldig.

• Zorg ervoor dat het zaagblad altijd schoon en scherp is. U werkst sneller en better en het is het behoud van uw machine.

• Volg de voorschriften en aanwijzingen op bij het wisselen van het zaagblad

• Hou de handgrepen vrij van vet en olie.

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontrolled worden op de juiste montage en het goed functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd�. Alle delen要去en juist gemonteerd� en goed functioneren om de machine correct te lately werken.

• Beschadigde bescherminrichtingen en - delen moeten, indienoodzakelijk,door een erkende reparatiewerkplaats

gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeven.

• Vergeet Niet uw steeksleutel voor het wisselen van het zaagblad te verwijderen.
• Als u de machine Niet gebruikt要去 hem op een droge plaats, buiten het bereik van kinderen opslaan.

Elektrische veiligheid.

• De aansluitkabel要去 volgens IEC 60245 (H07 RN-F)়, met een draad doorsnede van minstens:

1,5 mm2 bij een lenghte tot 25m.
2,5 mm2 bij een lenghte vanaf 25m.

• Bescherm u gegen een elektrische schok. Raak geen geaarde delen aan.
• Gebruik de kabel Niet voor doeleinden warvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherp eranden. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de aansluitkabel van de machine regelmatig en LAST hem indien nodig verrangen door een vakman.
• Controller de verlng kabel regelmatig op beschadigungen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
  Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.

#

Elektrische aansluitingen of reparations mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaatsuitgevoerd worden. Deplaatselijke voorschriften要去en opgevolgd worden.

#

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

#

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Voorbereiding voor ingebruikname

i

Om de machine correct te latent functioneren要去 de volgende aanwijzingen opvolgen.

U moet de volgende delen aanbrengen:

• Beschermkap, zie pagina 3.

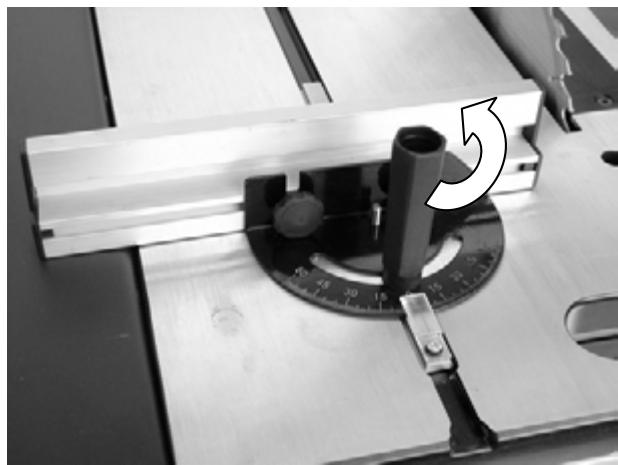

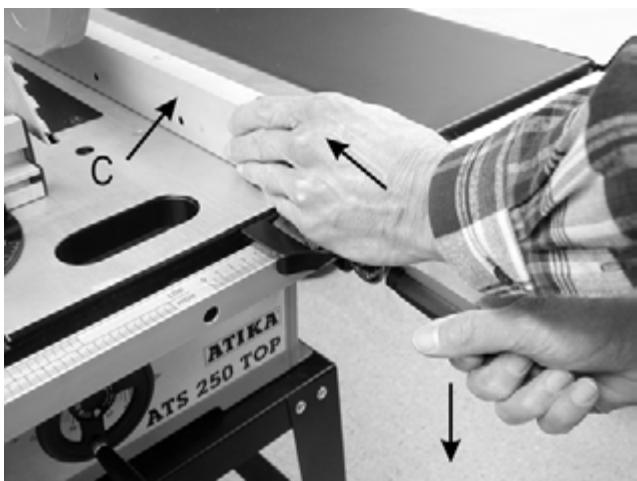

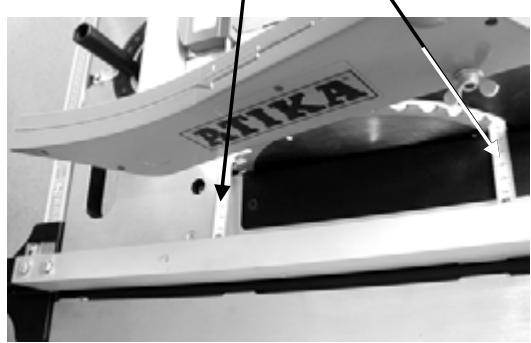

  Dwarse aanslag, lengteaanslag, zie pagina 35.
  Speziale onderdelen: - Frame, zie pagina 66-67

• Tafelverbreding en -verlenging, zie pagina 70

Ingebruikname

• Plaats de zaag onder de volgende omstandigheden:

Slipvrij
Trillingsvrij
Vlak

Vrij van struikel gevaar
- Met goedelichtomstandigheden

• Controller voor elk gebruik:

• de aansluitkabels op beschadiging
  gebruik geen beschadigde aansluitkabels.

• De juiste montage van de beschermkap.
• De positie van het spouwmes (zie spouwmes instellenen)
• De goede toestand van het zaagblad.

• De duwstok binnen handbereik is.

• Gebruik geen geschuurde of beschadigde zaagbladen.

• Gebruik geen HSS-Zaagbladen.

• Ga bij het zagen naast de gezarenzone van de zaag (het zaagblad) staan.
  Laat de beschermkap:

• bij het zagen op het werkstuk rusten.

• Als u de machine nicht gebrukt, op het werkblad rusten.

De draairichting van het zaagblad.

i

Let er op dat het zaagblad de juiste richting draait. De richting moet met de op de beschemkap (362706) aangegeven richting over een komen.

Aansluiting op het net

Vergelijk de netspanning met de spanning (bijv. 230 V.) die op het type plaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.

i

Wisselstroommotor:

Schuko contactdoos gebruiken met een netspanning van 230V, een aardlekschakelaar en 10 A traag afgezekerd.

De aansluitkabel要去 volgens IEC 60 245 (H 07 RN-F) maar, met een draad doorsnede van minstens:

1,5 mm2 bij een lenghte tot 25m.
2,5 mm2 bij een lenghte vanaf 25m.

Inschakelen

#

U schakelt de machine in door op de groene, de onderste knop van de schakelaar te drukken.

①

Bij stroom uitval schakelt de machine automatisch UIT. Om de machine waar in te schakelen drukt u eerst op de rode en verrolgens op de groene knop.

Uitschakelen

#

U kunt de zaag uitschakelen, door op de bovenste rode knop van de schakelaar te drukken, of de geel-rode klep maar onder te drukken (zij is afsluitbaar met een hangslot).

Motorbeveiling

#

De motor is uitgevoerd met een beveiliging gegen overbelasting. Deze schakelt zichstandig uit. Als de motor is afgekoeld kunt u de machine weein inschakelen door eerst op de rode daarna dekleine knop met de transparante afdekking, links naast de schakelaar.

Zaagblad keuze

Let erop dat u geen stompe of beschadigde zaagbladen gebrukt en dat de boring van het zaagblad 30mm is. Het zaagblad dat standard wordt bijgeleverd is geschikt voor hout en de meeste kunststoffen.

Voor andere materialen zijn er speciale zaagbladen verkrijgbaar. Vraag hiernaar bij de vakhandel.

Afstelling van de zaag

Het wisselen van het zaagblad (s. 68 afb. 3, s. 70 afb. 8 - 10)

Voordat u het zaagblad wisselt eerst de steker uithet stopcontact halen.

• Gebruik geen HSS-Zaagbladen
• Gebruik geen geschuurde, beschadigde of cervormde zaagbladen.
• Gebruik alleen scherpe zaagbladen.

Spouwmes instellen

Het spouwmes (362707) is fabrieksmatig op de juiste hoogte ingesteld.

Het spouwmes is een belangrijke veiligheidsvoorziening; het voorkomt het afklemmen van het zaagblad en het terug slaan van het werkstuk.

Om het spouwmes goed te latent functioneren moet de afstand tussen dient zichn afstand tot de tandkrans van het zaagblad boven de tafel max. 5 mm te bedragen.

Zaaghoogte instellen

De zaaghoogte kan met behulp van het handwiel (B) traploos van 0 - 76 mm ingesteld worden.

Stel de zaaghoogte altijd 5 mm. hoger dan de dikte van het werkstuk.

Zaagblad in verstekplaatsen

Bij lopend zaagblad mag de schuinstelling van het zaagblad Niet uitgevoerd worden. De motor要去uitgeschakeld+zijn!

Instellen van 0^ tot 45^

1. Maak de klemschroef los (A).
2. Druk het handwiel (B) in tot aan de aanslag. Nu kut u het zaagblad zo bewegen, tot de gewenste hoek worden aangetoond (0^ - 45^) .
3. Houd het handwiel ingedrukt en schroef gegelijkijdig de klemschroef wee vast, om de gewenste hoek in te stellen.

Aanbrengen en instellen van de dwarse aanslag

De meegeleverde dwarse aanslag kan als dwarse en als verstekaanslag worden gezruikt.

Let op de juiste instelling van de universe aanslag. (zie "werkvoorschriften")

Dwarse aanslag op zaagtafelblad aanbrengen

Schuif de dwarse aanslag in een van de beiden gleuven op het zaagtafelblad (zie afb.).

Hoek instellen

Maak de handgreep van de dwarse aanslag los door\ deze te draaien. Nu=kunt u de aanslag in de gewenste\ hoekpositie brengen. Draai de handgreep wee vast.

Aanbrengen en instellen van de lengteaanslag

Let op de juiste instelling van de universe aanslag. (zie "werkvoorschriften")

Lengteanslag op het zaagtafelblad aanbrengen

1. Haak het einde van het aanslagliniaal achteraan in de tafel.

2. Leg het voorste uiteinde (greep met geintegreerde instelloep) op het geleideprofiel van de tafel.

3. Stel met behulp van de instelloep de gewenste maat in.
4. Druk het geleideedeel van het aanslagliniaal gegen het geleideprofiel op de tafel (in pijlichting) en blokker de aanslag door de hendel maar onder te drukken (zie afb).
5. Om zeker teijken, dat de aanslag werkelijk parallel tot het zaagblad staat, kan voor enTyler het zaagblad worden nagemeten.

Werkvoorschriften

Conteleer het volgende voordat u gaat werken:

• Beschermkap, spouwmes en zaagblad in orde?
• Zaagblad scherp?
• Universele aanslag aanwezig en de duwstok binnen handbereik?
  Werkplek opgeruimd?
  U mag de machine Niet gebruiken voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd.

De volgende punten zijn belangrijk:

• Blijbuitende gevarenzone.
• Leg uw handen vlak en met gesloten vingers op het werkstuk. Het werkstuk waar bij handmatig Niet verder dan tot aan de voorkant van de beschermkap brengen.
• Verwijder losese delen, spanen en splinters nicht met de hand.

Volg in ieder geval de veiligheidsvoorschriften van pag. 29 en verder op.

Het zagen van smalle werkstukken

(kleiner dan 120mm

Het werkstuk met beiden handen verschuiven en als u in de buurt van het zaagblad komt de duwstok (D) gebruiken.

Als u zeer dunne of smalle werkstukken (breedte 30 mm of minder) heeft, dan要去 het lage profiel van de aluminium liniaal (E) van de universele aanslag gebruiken.

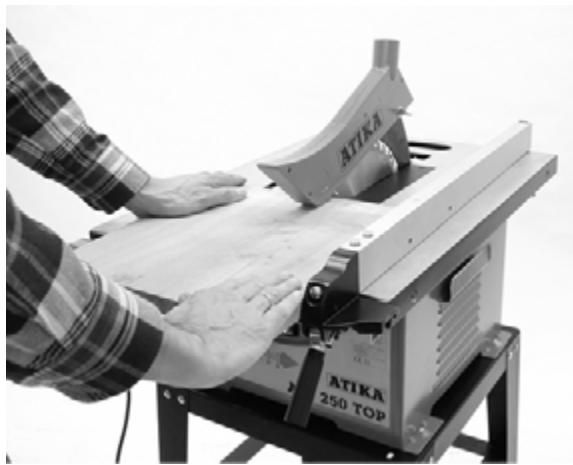

Het zagen van brede werkstukken.

Schuif het werkstuk bij het zagen met vlakke hand en gesloten vingers langs de aanslag.

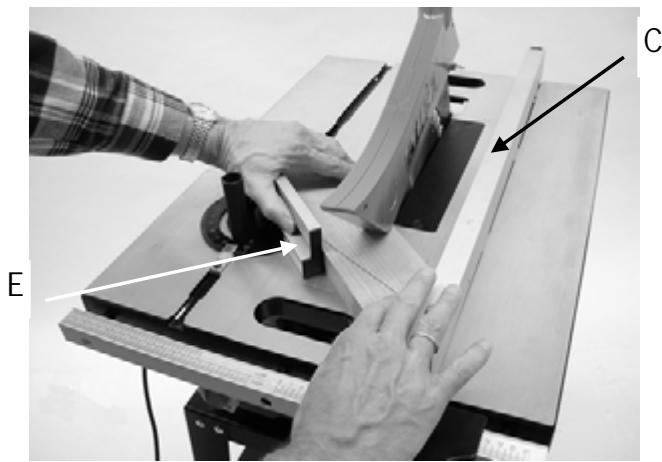

Haaks/verstekzagen

Schuif de dwarse aanslag in een van de geleidegleuven op de tafel.
- Stel de dwarse aanslag in op de gewenste hoek en breng de aanslaggeleiding (E) aan.
Verschuif de lengteanslag (C) in de gewenste positie, zodate het werkstuk veilig kan worden aangedrukt.
Leg het te zagen werkstuk gegen de aanslaggeleiding.
- Houd het werkstuk goed vast en schuif het met de dwarse aanslag aan het zaagblad voorbij. Gebruik eventueel de schuifstok.

Afzuiger

zonder afzuiger
met afzuiger

Onderhoud en verzorging

Voor alle onderhoudswerkzaamheden de steker uit het stopcontact nemen.

Voor de optimale werkung van de machine zijn de volgende punten van belang:

• Alle bewegende delen regelmatig reinigen en oliën

Laat het zaagblad dalen
Zet het zaagaggregaat 45^ schuin
- Leg de zaag voorzichtig op de linker zijde
Reinig de beweegbare delen en olie

Nooit vet gebruiken!

Gebruik bijv. naaimachineolie, dunvloeribare hydraulische olie of milieuvriendelijk sproei-olie.

Zorg ervoor dat het zaagblad vrij van roest en hors blijft.
- Verwijder hars resten van het zaagblad.
- Het zaagblad zal bij intensief of langdurig gebruik stomp worden.

verrang het zaagblad of laat het slijpen.

Transport

Voor het transport de steker uit het stopcontact nemen.

Transporteer de zaag alleen met neergelaten zaagblad en neergeklapte schutkap.

U vermijdt daardoor letsels door het zaagblad.

Om de machine eenvoudig te konnen transporteren

় in de tafel vooraan en achteraan greepuitsparingen aanwezig

Opslag

Neem de steker uithet stopcontact

Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.
- Om de levensduur van de machine te verlengen en de machine optimaal te latent functioneren is het gewenst voor op-slag de volgende punten in uit te voeren:

• De machine grondig reinigen.
• Alle bewegende delen met milieuvriendelijk olie behandelen.

De delen van de zaag mogen nicht worden ingevet

Garantie

Wij verlenen 2 jaare garantie vanaf de levering van het apparaat van het magazijn van de fabrikant en wel voor gebreken die door materiaal- c.q. Produktiefouten optreden.

Voor schade die ontstaat door onvakkundige behandeling of onvoldoende verpakking bij het terugzenden van de apparaten c.q. het Niet-inachtnemen van de bedieningshandleiding, zich aanspraken op garantie ookijdens de garantieperiode uitgesloten.

Foutieve delen können vrachtvrij en portvrij maar unsere fabriek worden gestuurd. De beslissing over gratis levering van reserve-onderdelen ligt bij ons.

Garantiewerkzaamheden worden door ons of door een door ons geauthoriseerde serviceplaats uitgevoerd. Voor het verhopen van garantieschade door een andere firma is onsze uitdrukkelijke toestemming noozakelijk.

Onder de garantie vallen nicht de onderdelen die aan normale slijtage onderhevig zich; dit zich: zaagblad, beschemkap, schuifstok, tafelgeleiding.

Alleen bij het gebruik van originele reserveonderdelen verlenen wij garantie. Wijzigingen, die de technische ontwikkeling dieren, voorbehonden

Storingen

Storing	Mogelijk oorzaak	Oplossing
De machine schakelt nicht in of schakelt onbelast waar UIT.	• Stroomuitval. • Verlengkabel defect. • De motorveiligheidsschakelaar is geactiveerd - de rechtterlichtdiode op het bedieningspaneel knippert • Motor of schakelaar defect. • Zaagblad klemt.	• Zekering verrangen. • Kabel testen, defecte kabel Niet meer gebruiken. • Na de afkoelperiode de motor waer inschakelen. • Motorbeveiliging, paginga 29 • Motor of schakelaar door een service-werkplaats lately repareren of met originele onderdelen lately verrangen. • Oorzaak verwijderen
De motor blijftijdens het zagen stilstaan.	• Het zaagblad is stomp. • Werkstuk worden te snug aangevoerd.	• Zaagblad verrangen. • Motor laten afkoelen en met minder druk verder werken.
Het werkstuk klemtijdens het zagen.	• Zaagblad is stomp. • De lengte-c.q. parallelaanslag staat nicht parallel tot het zaagblad, zich pagina 30	• Het werkstuk stevig vasthouden en de motor uitschakelen. Het zaagblad verwangen of lien slijpen. • De liniaal opnieuw afstellen, zich pagina 30.
Brandvlekken op het zaagvlak.	• Het zaagblad is stomp of ongeschikt voor het materiaal.	• Het zaagblad verwangen of lien slijpen.
Spanuuitworp verstocht.	• Geen afzuiger aangesloten. • Afzuiger te zwak.	• Machine uitschakelen en de spanen verwijderen. • Zie "veilig werken"

Montage van het frame

Monteer de twee delen van het frame zoals op de afbeelding 1 is weergeven.

NL Afstelling van de zaag

Draag arbeidshandschoenen!

Ga op de volgende wijze te werk:

• Verwijder de schutkap.
  Maak de schroeven van de tafelgeleiding los en neem ze er uit (zie aflb. 8)

s Byte av sagblad

NL - Verwijder de moer (391160) en de zaagbladflens (362705):

• Laat het zaagaggregaat neerdalen. Hiervoor draaait u het handwiel zover gegen de wijzers van de klok in, tot u het zaagblad er kurz uittrekken (zie afb. 10).
  Het monteren van een新模式 zaagblad gaat in de omgekeerde volgorde!
  Let op de draai richting van het zaagblad!
  Monteer tensotte de schutkap wee!
