BEDIENUNGSANLEITUNG ATS 250 ATIKA

D Tischkreissäge ATS 250

Sicherheitshinweise - Betriebsanleitung - Ersatzteilliste (S. 2 - 9)

GB Circular Saw Bench ATS 250

Safety information - Operating Instructions - Spare Parts List (Page 10 - 17)

ATIKA GmbH & Co. KG, Schinkelstraße 97, D-59227 Ahlen

D erklären in alleiniger Verantwortung, dass das Produkt Tischkreissäge ATS 250 Typ TKS 250 C

auf die sich diese Erklärung bezieht, den einschädigten grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderungen der anderen einschädigten Richtlinien 89/336/EWG, 73/23/EWG entsprechen.

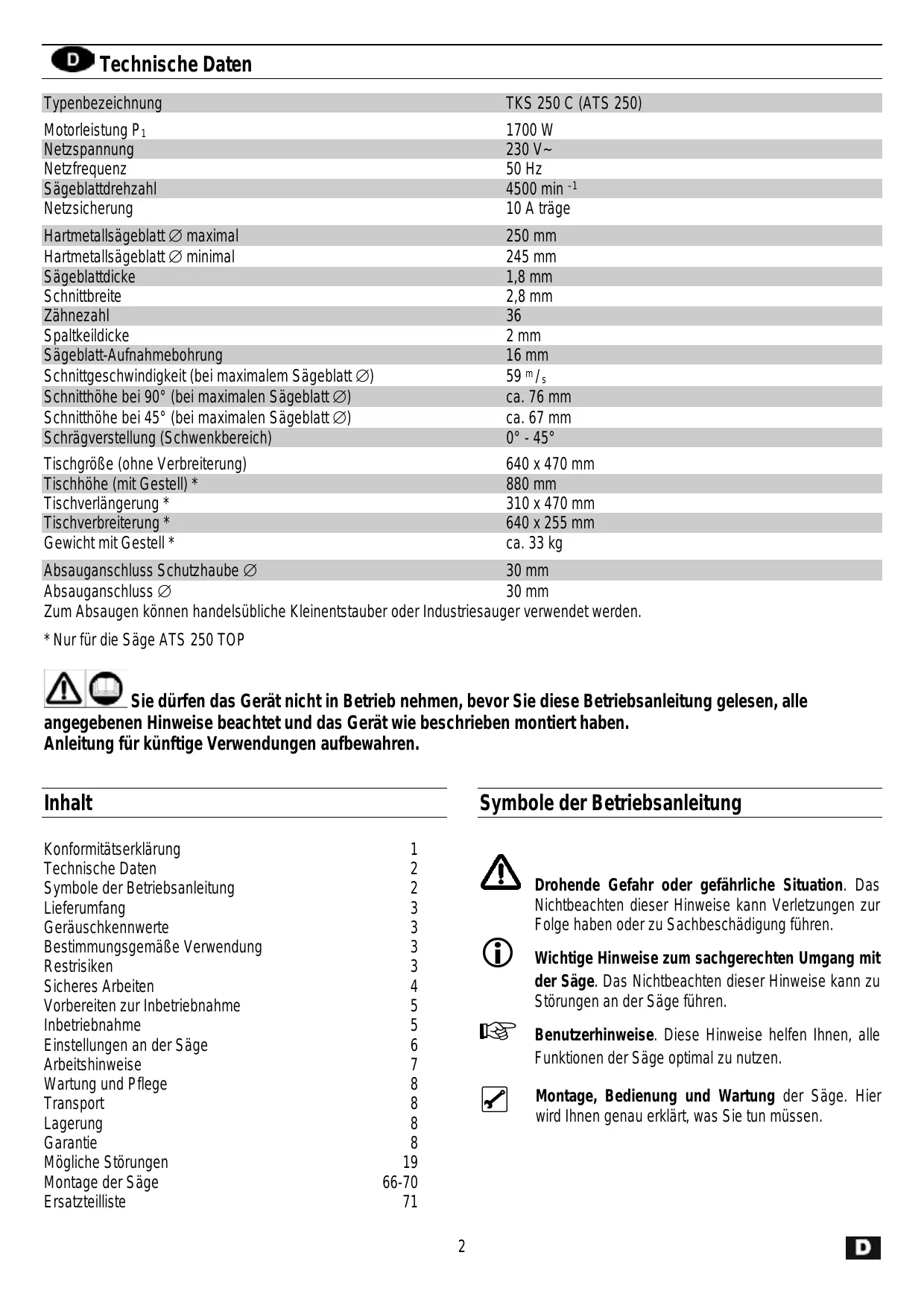

Typebezeichnung	TKS 250 C (ATS 250)
Motorleistung P1	1700 W
Netzspannung	230 V~
Netzfrequenz	50 Hz
Sägeblattdrehzahl	4500 min-1
Netzsicherung	10 A träge
Hartmetallsägeblatt ∅ maximal	250 mm
Hartmetallsägeblatt ∅ minimal	245 mm
Sägeblattdicke	1,8 mm
Schnittbreite	2,8 mm
Zähnezahl	36
Spaltkeildicke	2 mm
Sägeblatt-Aufnahmebohrung	16 mm
Schnittgeschwindigkeit (bei maximalem Sägeblatt ∅)	59 m/s
Schnitthöhe bei 90° (bei maximalen Sägeblatt ∅)	ca. 76 mm
Schnitthöhe bei 45° (bei maximalen Sägeblatt ∅)	ca. 67 mm

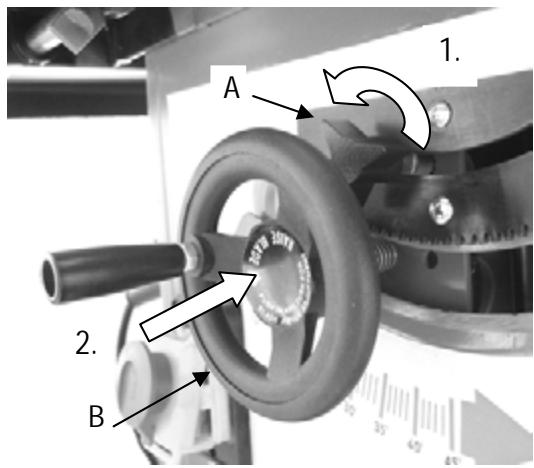

Schragverstellung (Schwenkbereich)	0° - 45°
Tischgroße (ohne Verbreiterung)	640 x 470 mm
Tischhöhe (mit Gestell) *	880 mm
Tischveränderung *	310 x 470 mm
Tischverbreiterung *	640 x 255 mm
Gewicht mit Gestell *	ca. 33 kg

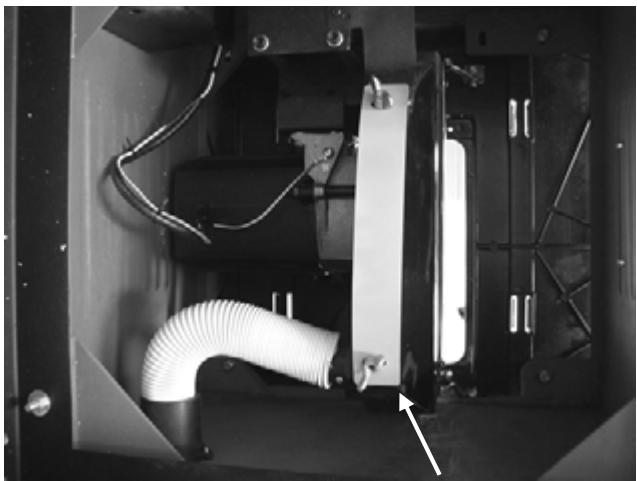

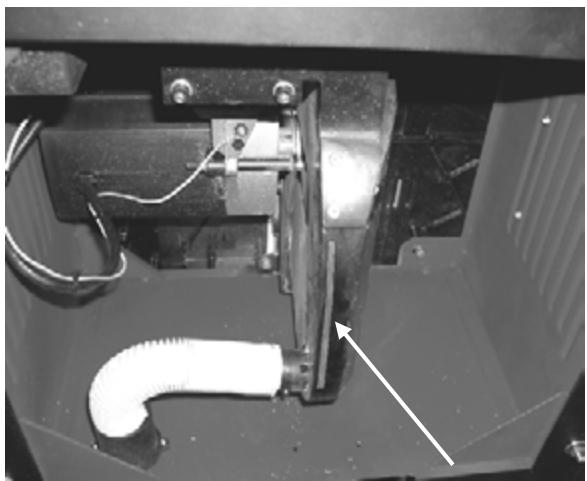

Absauganschluss Schutzhaube ∅	30 mm
Absauganschluss ∅	30 mm

Zum Absaugen können handelsübliche Kleinentstauber oder Industriesauger verwendet werden.
* Nur für die Säge ATS 250 TOP

Sie)durfen das Gerät nicht in Betriebnehmen,bevor Sie diese Betriebsanleitung gelesen,alle den Hinweise beachtet und das Gerät wie beschreiben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

Konformitätserklarung	1
Technische Daten	2
Symbole der Betriebsanleitung	2
Lieferumfang	3
Gerauschkennwerte	3
Bestimmungsgemäß Verwendung	3
Restrisiken	3
Sicheres Arbeiten	4
Vorbereiten zur Inbetriebnahme	5
Inbetriebnahme	5
Einstellungen an der Säge	6
Arbeitshinweise	7
Wartung und Pflege	8
Transport	8
Lagerung	8
Garantie	8
Mögliche Störungen	19
Montage der Säge	66-70
Ersatzteilliste	71

Symbole der Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang mit der Säge. Das Nichtbeachten dieser Hinweise kann zu Störungen an der Säge führen.

Benutzerhinweise. Diese Hinweise themselves, alle Funktionen der Säge optimal zu nutzen.

Montage, Bedienung und Wartung der Sage. Hier wird Ichn genau erklart, was Sie tun,müssen.

Lieferumfang

• Tischkreissäge ATS 250 mit Netzkabel und Stecker, mit HM - Sageblatt: Ø 250/16 mm x 2,8/1,8; 36 Zähne Wechselzahn und Spaltkeil 2,0 mm stark
  Schutzhaube mit Absauganschluss
  Schiebestock
  Queranschlag, Längsanschlag
  2 Schlüssel für Sageblattwechsel
  Bedienungsanleitung
• Sonderzubehr
• Tischverbreiterung (2 Stück)
• Tischveränderung
• Gestell

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Gerauschkennwerte

DIN EN ISO 3746 / DIN EN ISO 11202 / ISO 7960 Anhang A

Einsatz der Maschine als Tischkreissäge mit serialnäßigem Kreissägeblatt.

	Schalleistungspegel	Schalldruckpegel am Arbeitsplatz
Leerlauf	LWA = dB(A)	LpA = dB(A)
Bearbeitung	LWA = dB(A)	LpA = dB(A)

Messunsicherheitsfaktor: 4 dB

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann darauf nicht zuverfällig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinfüssen konnen, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Gerauschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zulässigen Arbeitsplatzwerte konnen ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befährigen, eine bessere Abschätzung von Gefährung und Risiko vorzunehmen.

Bestimmungsgemäß Verwendung

Die Tischkreissäge ist ausschließlich zum Längs- und Querschneiden von Massivholz, Plattenwerkstoffen wie Spanplatten, Tischlerplatten und Mdf-Platten unter Verwendung von HM - Kreissägebättern vorgesehen, wobei nur Sägebälter verwendet werden dürfen, die der Norm EN 847-1 entsprechen.
Die Verwendung von Sägeblättern aus HSS - Stahl (hochlegierter Schnellarbeitssstahl) ist nicht zulässig, weil dieser

Stahl hart und sprende ist. Verletzungsgefahr durch Bruch des Sägeblattes und Herausschleudern von Sägeblattstücken.

• Das Schneiden von Rundmaterial (Rundholzer, Rohr o. ä.) ist ohne eine extra davon vorgesehene Vorrichtung nicht zu-lässig.
• Der Durchmesser des Sägeblattes muss zwischen 245 und 250 mm liegen.
• Es)dürfen nur Werkstückebearbeitet werden, die sicheraufgelegt und geführt werden konnen.
• Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschreibenbenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
  Die für den Betrieb geltenden einschlagigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und Sicherheitstechnischen Regeln sind einzuhalten.
• Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risikoträgt allein der Benutzer.
  Eigenmächtige Veränderungen an der Säge schlieben eine Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.
  Die Säge darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten)dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgefuhrt werden.

Die Maschinearficht in explosionsgehrdeter Umgebung verwendet oder dem Regen ausgesetzt werden.

• Metallteile (Nagel etc.) sind aus dem zu sagen den Material unbedingt zu entfern.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung konnenriotz Einhaltung aller einschlädigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmen Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäß Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.

• Verletzungsgefahr der Finger und Höhe durch das Werkzeug (Sägeblatt) oder Werkstück, z.B. beim Sägeblattwechsel.
• Verletzung durch weggeschleuderte Werkstückteile.
  Ruckschlag des Werkstücks oder von Werkstücksleiten.
  Bruch und Herausschleudern des Sägeblattes.
  Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.

• Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.

• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehorschutz.

• Emission gesundheitsschädlicher Holzstaube beim Betrieb ohne Absaugung.

Des Weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

Bei unsachgemäßem Gebrauch konnen Holzbearbeitungsmaschinen gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschlieben.

Lesen und beachten Sie deshalb vor Inbetriebnahme theses Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schätzen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie die Säge nicht, wenn Sie müde sind.
• Tragen Sie geeignete Arbeitskleidung:
• keine weite Kleidung oder Schmuck, sie konnen von beweglichen Teilen erfasst werden
• rutschfestes Schuhwerk
  ein Haarnetz bei langen Haaren

Tragen Sie persönliche Schutzkleidung:

Gehorschutz (Schalldruckpegel am Arbeitsplatz übersteigt in der Regel 85 dB (A)
Schutzbrille
- Atemmaske bei stauberzeugenden Arbeits

• Betreiben Sie die Kreissäge nur auf

• festem

• ebenem
• rutschfestem

• schwingungsfreiem Untergrund.

• Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

• Berücksichtigten Sie Umgebungseinflüsse:

• Setzen Sie die Sage nicht dem Regen aus.

• Verwenden Sie die Säge nicht in feuchter oder nasser Umgebung.
  Sorgen Sie für gute Beleuchtung.

• Verwenden Sie die Säge nicht in der Höhe von brennbaren Flüssigkeiten oder Gasen.

• Der beim Betreiben entstehende Holzstaub beeinträchtigt die erforderliche Sicht und ist teilweise gesundheitsschädlich. Wenn die Maschine nicht im Freien eingesetzt wird, muss diese an beiden Absaugstutzen an eine Späneabsauganlage (z. B. Transportabler Kleinentstauber) angeschlossen sein.

• Lassen Sie die Säge nie unbeaufsichtigt.

• Personen unter 18 Jahren)dürfen die Kreissäge nicht bedieren. Ausgenommen sind Jugendliche über 16 Jahren im Rahmen ihrer Ausbildung unter Aufsicht.
• Halten Sie andere Personen fern.

Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren.

Halten Sie sie von Ihrem Arbeitsbereich fern.

• Nehmen Sie eine Arbeitsstellung ein, die sich immer seitlich vom Sägeblatt außerhalb der Schnittebene befindet.
• Beginnen Sie mit dem Schneiden erst, wenn das Sägeblatt seine erforderliche Drehzahl erreicht hat.
• Überlasten Sie die Maschine nicht! Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.
• Betreiben Sie die Säge nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen können.
• Verwenden Sie keine rissigen Sageblätter oder solche, die ihre Form verändert haben.
• Verwenden Sie nur gut geschärfte Sägeblätter, da stumpfe Sägeblätter nicht nur die Rückschlaggefahr erhöhen, sondern auch den Motor belasten.
• Verwenden Sie keine Sageblätter aus Hochleistungsstahl (HSS), weil dieser Stahl hart und sprende ist, nur Werkzeuge gemäß EN 847-1)dürfen verwendet werden.

! Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

• Verwenden Sie den eingebauten Spaltkeil. Er ist ab Werk so eingestellt, dass sein Abstand zum Zahnkranz des Sageblattes über dem Tisch hochstens 5 mm beträgt.
• Benützen Sie die Säge nicht für Zwecke, für die sie nicht bestimmt ist (siehe Bestimmungsgemäß Verwendung).

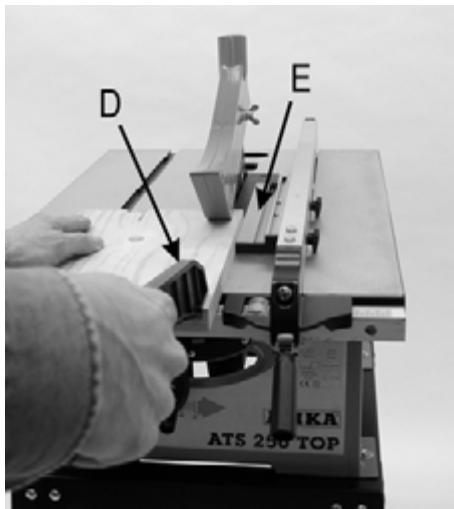

• Verwenden Sie beim Längsschneiden von schmalen Werkstücken (Abstand zwischen Sageblatt und Parallelanschlag kleiner als 120~mm ), den Schiebestock (siehe Arbeitshinweise).
• Verwenden Sie zum Andrücken schmaler Werkstücke an den Parallelanschlag ein Schiebeholz.

Schiebehölzer sind im Handel erhältlich.

• Verwenden Sie keine defekten Schiebestöcke und -holzer.
  Die obere Sägeblattschutzhaube ist, außer bei Verdecktschnitten, immer zu verwenden. Sie ist so einzustellen, dass der Zahnkranz des Sägeblattes bis auf den für die Werkstückbearbeitung erforderlichen Teil verdeckt ist.

• Sorgen Sie dazu, dass abgeschnittene Stücke nicht vom Zahnkranz des Sageblattes erfasst und weggeschleudert werden.

• Entfernen Sie Splitter, Späne und Abfälle nicht mit der Hand aus dem Gefahrenbereich des Sägeblattes.
  Das Verwenden von Wanknuteinrichtungen und Nutfraswerkzeugen ist nicht gestattet.

• Das Schneiden von Rundholz ist mit den serialmäßigen Zuführhifen nicht erlaubt. Verwenden Sie beim Schneiden von Rundholz eine spezielle Einrichtung, die das Werkstück beiderseits des Sägeblattes gegen Verdrehen sichert.

• Schalten Sie die Maschine ab undziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  Wartungs- und Reinigungsrarbeiten

• Beseitigung von Störungen (dazu gehört auch das Entfernen von eingeklemmen Splittern)
  Transport der Säge
  Sägeblattwechsel

• Verlassen der Sage (auch bei kurzzeitigen Unterbrechungen)

• Pflegen Sie ihre Säge mit Sorgfalt:

• Halten Sie die Werkzeuge scharf und sauber, um better und{sicherer arbeiten zu konnen.

• Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel.

• Halten Sie Handgriffe trocken und frei von Öl und Fett.

• Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch der Maschine,müssen Schutzvorrichtungen sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb der Säge sicherzustellen.

• Beschädigte Schutzvorrichtungen und Teile mösen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nichts anderes in der Gebrausanweisung angegeben ist.

• Lassen Sie keine Werkzeugschlüssel stecken! Überprüfen Sie stets vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit

Ausführung der Anschlussleitung nach IEC 60 245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

1,5 mm² bei Kabellänge bis 25 m
2.5 mm² bei Kabellänge über 25m

Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen.
- Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.

• Kontrollieren Sie regelmäßig das Kabel der Säge und halten Sie es bei Beschädigungen von einer anerkannten Fachkraft erneuern.
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
• Verwenden Sie keine defekten Anschlussleitungen.
• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Veränderungskabel.
  Keine provisieren Elektroanschlüsse einsetzen.
  Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.

4 Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder einer unserer Kundendienststellen zu erfolgen. Ortliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.
Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.
Nur Originalersatz-, Zubehör- und Sonderzubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Vorbereiten zur Inbetriebnahme

Um ein einwandfreies Funktionieren der Maschine zu erzielen, befolgen Sie die Hinweise dieser Anleitung.

Sie müssen noch folgende Teile montieren:

Schutzhaube, siehe S. 68

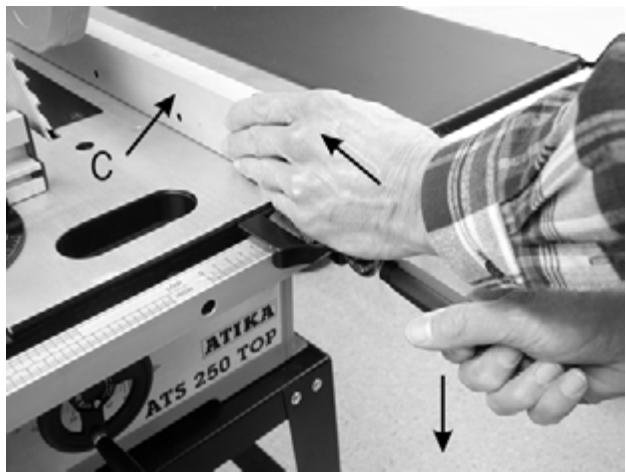

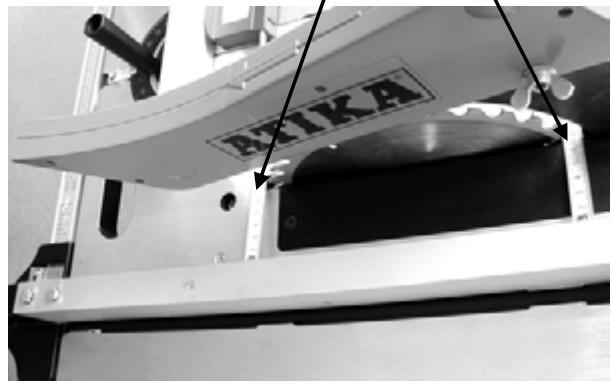

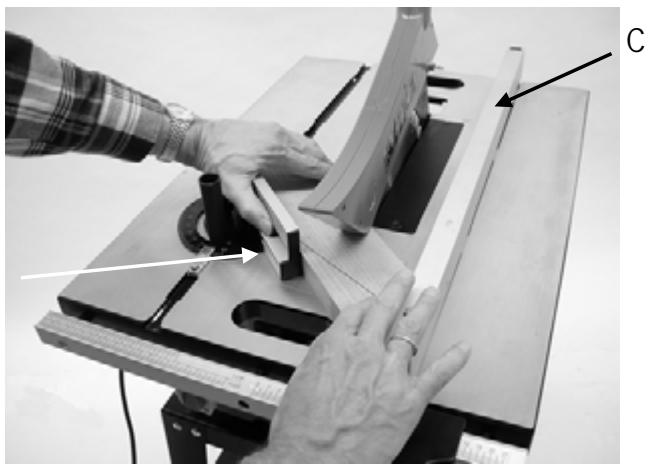

Quer- und Längsanschlag, siehe S. 7
- Optional -Gestell, siehe S. 66-67

-Tischverlängerung und -Verbreiterung S.70

Inbetriebnahme

• Stellen Sie die Säge an einen Platz, der folgende Bedingungen erfüllt:

rutschfest
schwingungsfrei
eben
frei von Stolpergebnfahren
ausreichende Lichtverhältnisse

• Überprüfen Sie vor jedem Gebrauch:

die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)
Verwenden Sie keine defekten Leitungen
die Schutzhaube auf ordnungsgemäßen Zustand
die Spaltkeileinstellung (siehe Spaltkeileinstellung)
das Sageblatt auf einwandfrei den Zustand
- ob der Schiebestock griffbereit ist

• Verwenden Sie keine rissigen Sägeblätter oder solche, die ihre Form verändert haben.

• Verwenden Sie keine Sageblätter aus HSS Stahl.

• Stellen Sie sich beim Sagen seitlich zum Gefahrenbereich (Sageblatt) an die Sage.

• Senken Sie die Schutzhaube

beimArbeitenaufdasWerkstuck
- bei Unterbrechungen oder beim Verlassen der Säge auf die Tischplatte ab

Drehrichtung des Sägeblattes

Achten Sie darauf, dass die Drehrichtigung des Sägeblattes mit der auf der Schutzhaube (362706) angegebenen Drehrichtigung übereinstimmt.

Netzanschluss

Vergleichen Sie die auf dem Geräteypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schlieben Sie die Säge an die entsprechende und vorschrifsmäßig geerdete Steckdose an.

Wechselstrommotor:

Schuko-Steckdose verwenden, Netzspannung 230 V mit Fehlerstromschutzschalter und Absicherung 10 A träge.

Verwenden Sie Anschluss- bzw. Verlängerungskabel nach IEC 60 245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

1,5 mm² bei Kabellänge bis 25 m
2,5 mm² bei Kabellänge über 25 m

Einschalten

Bei Stromausfall schaltet das Gerät automatisch ab. Zum Wiedereinschalten zuerst den roten, dann den grünen Knopf drücken.

Ausschalten

Sie können die Säge ausschalten, indem Sie auf den roten oberen Knopf des Schalters drücken, oder die gelb-rote Klappe herunterdrücken (mit einem Vorhängeschloss ist sie abschiedbar).

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbstätig ab.

Er kann nach einer Abkuhlphase wieder eingeschaltet werden. Drücken Sie dazu zunachst den roten, danach den kleinen Knopf mit der Klarsichtabdeckung, links darüber dem Schalter.

Sägeblattauswahl

Beachten Sie bei der Sägeblattauswahl, dass keine stumpfen oder beschädigten Sägeblätter verwendet werden, und dass der Bohrungs durchmesser des Blattles 16 mm beträgt. Das seriennenbig mitgelieferte Sägeblatt eignet sich für Holz und die meisten Kunststoffe.

Für andere Schnitte gibt es auf Anfrage weitere Sageblätter. Fragen Sie ihren Handler oder uns.

Einstellungen an der Sage

Sägeblattwechsel (S. 68 Abb. 7 - S. 70 Abb. 8 -10)

Vor dem Sageblattwechsel Netzsteckerziehen.

• Verwenden Sie keine Sageblätter aus HSS Stahl.
• Verwenden Sie keine rissigen Sägeblätter oder solche, die ihre Form verändert haben.
• Verwenden Sie nur gut geschärfte Sägeblätter.

Spaltkeileinstellung

! Der Spaltkeil (362707) ist werkseitig auf das richtige Maß eingestellt.

Der Spaltkeil ist eine wichtige Schutzeinrichtung, er verhindert ein Rückschlagen des Werkstücks.

Um die Funktion des Spaltkeils zu gewährleisten, muss sein Abstand zum Zahnkranz des Sageblattes über dem Tisch hochstens 5 mm betragen.

Schnitthöhe einstellen

Die Schnitthöhe kann mit Hilfe des Handrades (B) stufenlos von 0 - 76 mm eingestellte werden

Stellen Sie die Schnitthöhe ca. 5 mm higher als die Materialstärke ein.

Sägeblatt-Schragstellung einstellen

Bei laufendem Sageblatt damit die Sageblatt-Schragstellung nicht durchgefuhrt werden. Der Motor muss ausgeschalte sein.

Einstellen von 0^ - 45^

1. Losen Sie die Klemmschraube (A).
2. Drücken Sie das Handrad (B) bis zum Anschlag ein. Nun können Sie das Sageblatt so bewegen, bis der gewünschte Winkel angezeigt wird (0^ - 45^) .
3. Halten Sie das Handrad gedrückt undziehen Sie gleichzeitig die Klemmschraube wieder an, um den eingestillten Winkel festzustellen.

Anbringen und Einstellen des Queranschlages

Der mitgelieferte Queranschlag kann als Quer- und Gehrungsanschlag eingesetzt werden.

Achten Sie auf die richtigen Einstellungen des Anschlages (siehe "Arbeitshinweise").

Queranschlag auf der Sägetischplatte anbringen Schieben Sie den Queranschlag in eine der beiden Nuten auf der Sägetischplatte ein (siehe Abb.).

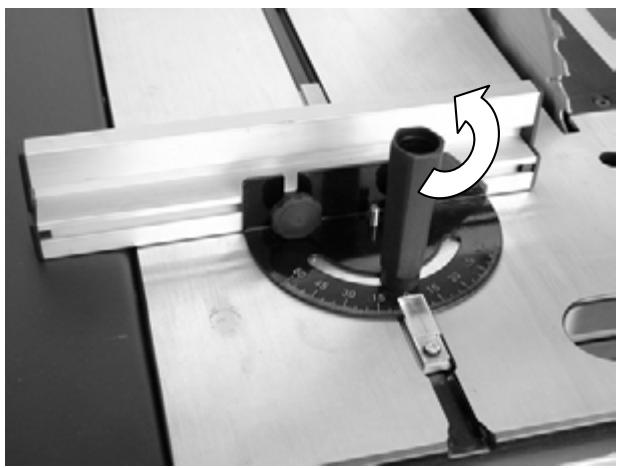

Winkeleinstellung

Lösen Sie den Handgriff des Queranschlages durch Drehen. Nun können Sie den Anschlag in die gewünschte Winkelstellung bringen. Drehen Sie den Handgriff wieder fest.

Anbringen und Einstellen des Längsanschlags

Achten Sie auf die richtigen Einstellungen des Anschlages (siehe "Arbeitshinweise").

Längsanschlag (C) auf der Sägetischplatte anbringen

1. Haken Sie das Ende des Anschlaglineals hinten am Tisch ein.
2. Legen Sie das vorder Ende (Griff mit integrierter Einstelllupe) auf das Führungsprofil am Tisch.
3. Stellen Sie mit Hilfe der Einstelllupe das gewünschte Maß ein.
4. Drucken Sie das Führungsteil des Anschlaglineals an das Führungsprofil am Tisch (in Pfeilrichtung) und stellen Sie den Anschlag fest, indem Sie den Hebel herunterträcken (siehe Abb.).

1. Um sicher zu gehen, dass der Anschlag wirklich parallel zum Sägeblatt stehen, kann vorn und halten am Sägeblatt nachgemessen werden.

Arbeitshinweise

Vor Arbeitsbeginn beachten Sie folgenden:

Schutzhaube, Spaltkeil und Sägeblatt o. k.?
Sägeblatt scharf?
- Anschläge einsatzbereit und Schiebestock griffbereit?
- Arbeitsplatz aufgeräumt?
- Sie durfen das Gerät nicht in Betriebnehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben!

Beachten Sie außer dem folgende wichtige Punkte:

• Stellen Sie sich außerhalb des Gefahrenbereiches.
• Legen Sie die Höhe flach mit geschlossenen Fingern auf das Werkstück. Führren Sie darauf das Werkstück mit der Hand nur bis zur Schutzhaubenvorderkante.
• Entfernen Sie lose Splitter, Späne u. dgl. nie mit der Hand.

Beachten Sie auf jeder Fall die Sicherheitshinweise auf S. 4 ff.

Schneiden schmaler Werkstücke

(Breite kleiner 120~mm )

Schieben Sie das Werkstück mit beiden Händen vor, benutzen Sie im Bereich des Sägeblattes den Schiebestock (D).

Verwenden Sie bei sehr flachen und schmalen Werkstücken (Breite 30 mm und weniger) die niedrige Führungsfläche des Anschlaglineals (E).

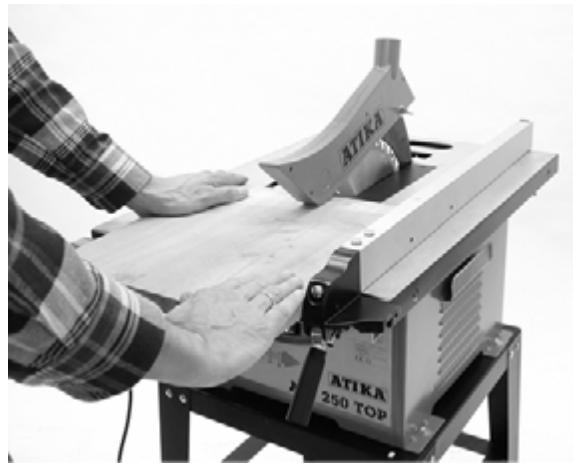

Schneiden breiter Werkstücke

• Schieben Sie das Werkstück zum Schneiden mit der flachen Hand und geschlossenen Fingern, entlang des Anschlages.

Querschnitte/Gehrungsschnitte

• Schieben Sie den Queranschlag in eine der Führungsnuten im Tisch.
• Stellen Sie den Queranschlag auf den gewünschten Winkel ein und bringen Sie die Anschlagschiene (E) an.
• Verschieben Sie den Längsanschlag (C) in die gewünschte Position, damit das Werkstück sicher angelegt werden kann.
• Legen Sie das zu sagende Werkstück an die Anschlagschiene.
• Halten Sie das Werkstück gut fest und schieren es mit dem Queranschlag am Sageblatt vorbei. Gegebenfalls den Schiebestock benutzen.

E

Absaugung

ohne Absaugung

mit Absaugung

Wartung und Pflege

Vor jeder Wartungsarbeit

Netzsteckerziehen.

Beachten Sie folgenden, um die Funktionsfähigkeit der Sage zu erhalten:

• Reinigen und ölen Sie regelmäßige alle beweglichen Teile.

Niemals Fett verwenden!

Verwenden Sie z.B. Nähmaschinenöl, dunnflüssiges Hydrauliköl oder umweltverträgliches Sprühöl.

• Sorgen Sie davon, dass das Sageblatt rost- und harzfrei bleibt.
• Entfernen Sie Harzrückstände von der Sägetischplatte.
  Das Sägeblatt ist ein Verschleißtein und wird nach längerem bzw. offenem Gebrauch stumpf.

Erneumann Sie dann das Sageblatt oder halten Sie es schärfen.

Transport

Vor jedem Transport Netzsteckerziehen.

Transportieren Sie die Säge nur mit abgesenktem Sägeblatt und heruntergebnklappter Schutzhaube.

Sie vermeiden dadurch Verletzungen durch das Sägeblatt.

Zum sicheren Transport

sind im Tisch vorn und halten Griffaussparungen vorhanden.

Lagerung

Netzsteckerziehen.

Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

• Beachten Sie vor einer längeren Lagerung folgenden, um die Lebensdauer der Sage zu verlangern und ein leichtgängiges Bedieren zu gewährleisten:

• Führn Sie eine gründliche Reinigung durch.

• Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl

Niemals Fett verwenden!

Garantie

Wir übernehmen zwei Jahre Garantie ab Lieferung des Gerätes vom Lager des Handlers und davon für Mängel, die durch Material bzw. Fabrikationsfehler aufgetreten sind.

Für Schäden, die durch unsachgemäß Behandlung oder unzureichende Verpackung beim Rücktransport der Geräte bzw. Nichtbeachtung der Betriebsanleitung entstehen, sind Garantieansprüche ausgeschlossen. Fehlerhafte Teile sind unserem Werk porto- bzw. frachtfrei einzuschicken. Die Entscheidung auf kostenlose Ersatzteillieferung obliegt uns.

Anfallende Garantiarbeiten werden von uns oder einer von uns autorisierten Servicestelle ausgeführrt. Es bedarf unserer ausdrücklichen Genehmigung, die Behebung des Garantie-schadens von einer anderen Firma vornehen zu halten.

Die Garantie erstreckt sich nicht auf den normalen Verschleib von: Sägeblatt, Schutzhaube, Schiebestock, Tischeinlage.

Nur bei Verwendung von Original-Ersatzteilen leisten wir Garantie.

Änderungen, die dem technischen Fortschriftdienen, behalten wir uns vor

Mögliche Störungen

Störung	Mögliche Ursache	Beseitigung
Maschine lauft nach Einschalten nicht an oder schaltet während des Leerlaufes selbstätig ab	• Stromausfall • Verlängerungskabel defekt • Motorschutzschalter hat ausgelöst - • Motor oder Schalter defekt • Sägeblatt klemmt	• Sicherung wechseln • Kabel überprüfen, defekte Kabel nicht mehr benutzen • Nach Abkühzeit Motor wieder einschalten („Motorschutz“, S.6) • Motor oder Schalter von einer konzessionierten Elektrofachkraft überprüfen oder reparieren setzen, bzw. durch Originalersatzteile ersetzen setzen • Ursache entfern
Maschine bleibt während des Schneidens stehen	• Sägeblatt stumpf • zu großer Vorschub	• Sägeblatt austauschen • Motor abkühlen setzen und mit weniger Druck weiterarbeiten
Werkstück klemmt beim Vorschiben	• Sägeblatt ist stumpf • Der Längs- bzw. Parallelanschlag steht nicht parallel zum Sägeblatt, siehe S.7.	• Halten Sie das Werkstück fest und schalten dazu den Motor aus. Danach Sägeblatt schärfen setzen bzw. erneuern • Stellen Sie das Lineal neu ein, siehe S.7
Brandflecke an den Schnittstellen	• Sägeblatt ist für den Arbeitsgang ungeeignet oder stumpf	• Sägeblatt austauschen bzw. schärfen setzen
Späneustritt verstopft	• keine Absaugung angeschlossen • Absaugung zu schwach	• Säge ausschalten und Späne entfernen

Verder können er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan

Veilig werken

Förberedelser für idrifttagning

För arbejdssstart skal ffolgende kontrolleres:

Folgende vigtige punkter skal ligeledes folges:

Pilarke nalezy starannie pielegnowac:

Montieren Sie zwei Gestellteile, wie auf dem Bild 1 gezeigt.

Tragen Sie Arbeitshandschuhe!

Gehen Sie folgendermaBen vor:

• Entfernen Sie die Schutzhaube.
• Losen Sie die Schrauben der Tischeinlage und nehmen sie Heraus (siehe Abb. 8)

D - Nehmen Sie die Mutter (391160) und den Sägeblattflansch (362705) ab.

• Senken Sie das Sageaggregat. Hierfür drehen Sie das Handrad entgegen dem Uhrzeigersinn soweit, bis Sie das Sageblatt Herausziehen konnen (siehe Abb. 10).

Der Einbau eines Sageblattes erfolgt in umgekehrter Reihenfolge.
Beachen Sie die Drehrrichtung!
Zum Schluss die Schutzhaube wieder montieren!

D		GB		F
Entnahmen Sie die Ersatzteile der Ersatzteillist oder Zeichnung. Ersatzteile bestellen: - Bezugsquelle ist der Hersteller oder Händler - erforderliche Angaben bei der Bestellung: • Farbe des Gerätes (nur bei Gehaussteilen) • Ersatzteil - Nr. • Bezeichung des Ersatzteils • gewünschte Stückzahl • Bezeichnung der Tischkreissäge Beispiel: orange, 362706, Schutzhaube, 1, ATS 250	The spare parts are shown in the spare parts list or relevant drawing. Ordering spare parts: - Spare parts must be obtained from the manufacturer or dealer - Information required when ordering: • Colour of the machine (for housing components only) • Spare part no. • Description/designation of the part • Quantity required • Model no. of the circular saw bench Example: orange, 362706, porthective cover, 1, ATS 250	Les références des pieces de rechange sont indiquées dans la nomenclature des pieces de rechange ou sur les illustrations. Commande de pieces de rechange : - Le fournisseur est le constructeur ou un revendeur - Références indispensableibles lors de la commande : • Coloris de l'appareil (uniquement pour les éléments du boîtier) • N° de la piece de rechange • Désignation la de pieces de rechange • Quantité requise • Désignation du fendeur de scie circulaire sur table Example: orange, 362706, capot de protection, 1, ATS 250
