GEBRUIKSAANWIJZING RMB-1095 ROTEL

De bedieningsorganen en aansluitingen

De cinch ingangen en luidspreker uitgangen

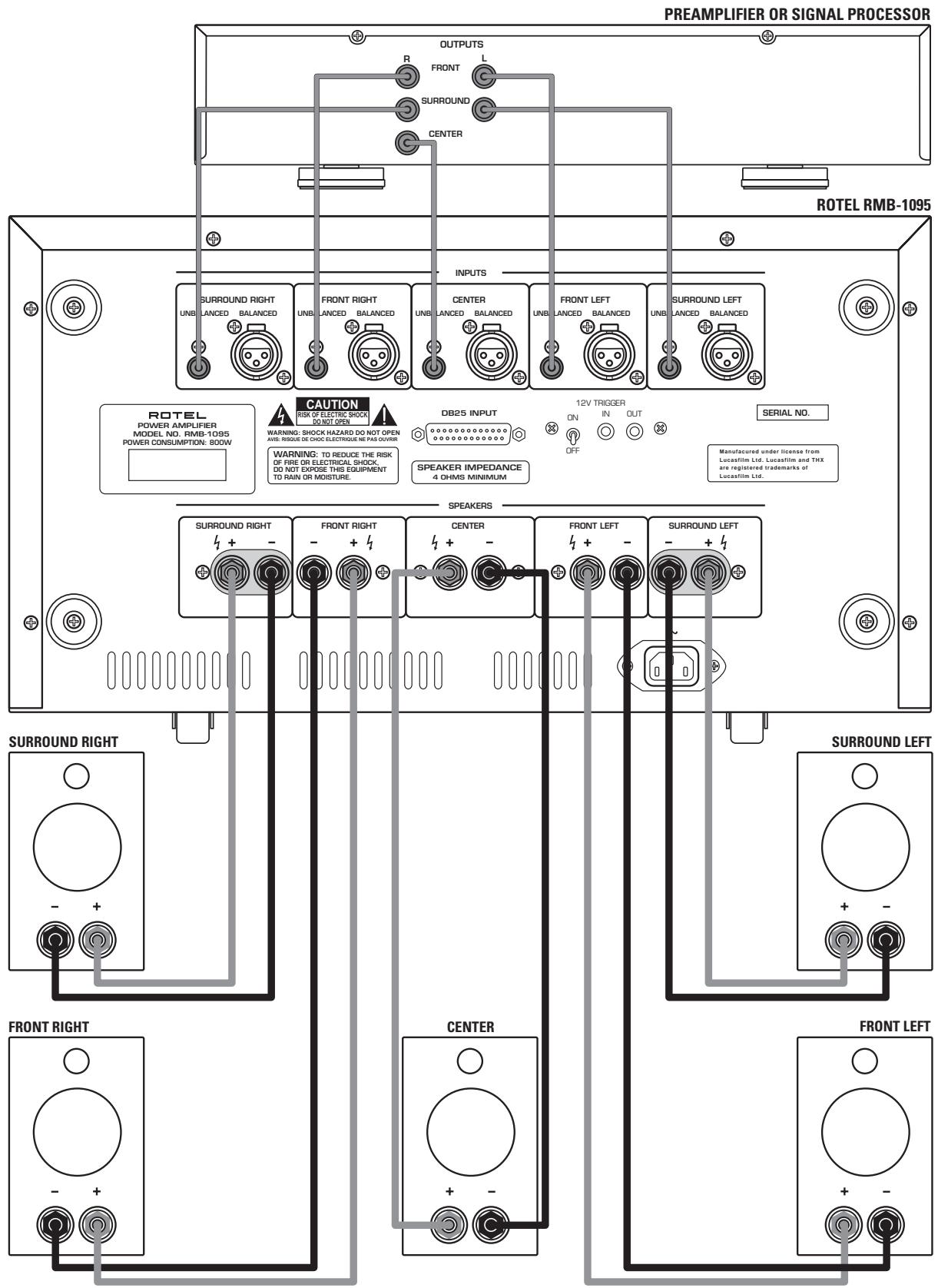

Figure 2: RCA Inputs / Speakers Outputs

De gebalanceerde ingangen

WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoegt technicus!

EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkomen: LAST het apparaut gesloten. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Lees de gehele gebruiksaanwijing. Voordat u met het apparaat gaat werkken is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop van tijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachtde droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op: bed, sofa, plaid of andere onregelmatige oppervakken, waardoor de ventilatiegaten geblokkeerd zonden hunnen worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.

Het apparaat mag alleen aangesloten worden op het voltage zoals aangegeven op de awhilekant, in dit geval 220 - 240 Volts 50Hz

Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soortgelijke.

Maatregelen dienen genomen te worden, die de aarding en polarisatie van het apparaat Niet te Niet doen. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos enaar waar de kabel het apparaat binnengaat.

Wonneer het apparaat voor langereijd Niet in gebruik is, dient de lichtnetkabel uit het lichtnet verwijderd te zich.

Het apparaat zal in service gevegen要去en worden wonneer een van de volgende situates zich voordoet:

• Wonneer het netsnoor en/of steker beschadigd zijn.
• Wonneer er toch voorwerpen/vloeistof in het apparaat verecht+zijn gekommen.
• Als het apparaat in de regen hebelt gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont..
• Wonneer het apparaat gezallen is en/of de kast beschadigd is.

Plaats de versterker op een vaste,
vlakte en stevige ondergrond. Plaats
hem Niet op een verrijdbare wagen
die gemakkelijk om kan vallen.

Inhoud

Figur 1: De bedieningsorganen en aansluitingen 3

Figur 2: De cinch ingangen en luidspreker uitgangen 4

Figuur 3: De gebalanceerde ingangen 5

Wij van Rotel 30

Aan de slag met de RMB-1095 31

Een paar voorzorgsmaatregelen 31

Een plek voor de RMB-1095 31

Over THX UltraTM 31

Het aansluiten op het lichtnet en de bediening 31

De lichtnetaansluiting 31

De aan/uitschakelaar met bijbehorende indicator 2 31

De trigger aan/uitschakelaar 7 31

De 12V trigger in- en uitgang 8 9 32

De beveiligingsindicatoren 3 32

Het aansluiten van de ingangen 32

De ongebalanceerde ingangsverbindingen 4 32

De gebalanceerde ingangsverbindingen 5 32

De DB-25 ingang 6 32

Luidsprekers 32

De luidsprekerkeuze 32

Luidsprekerkabelkeuze 32

Alles in fase 33

Het aansluiten van de luidsprekers 10 33

Wate doen bij problemen 33

Hij geeft geen geluid 33

De beveiligingsindicatorlicht op 33

Het is alweer meer dan 30aar geleden dat een familie met een gespansioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prizen topkwaliteit te bieden worden doorijdere Rotel-employe gesteund.

De technici werkken als een hijt team al tweakend en luisterend totdat ieder nieuw produit dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan要去en komen. In Rotel apparatuur kurz u condensatoren vindenuit Duitsland en England of half geleidersuit Amerika en Japan, terwijl deringkerntransformatoren in eigenhuis worden vervaardigd.

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit produit Danken wij u voor het vertrouwen in ons gesteld en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RMB-1095

Wij danken u voor de aankoop van unsere RMB-1095 einderversterker. Wij zijn ervan overtuigd, dat de muziek d.m.v. deze RMB-1095 ten gehore gebracht, voor u een jarenlange bron van plezier zalijken.

Wat u gehoord heeft over de RMB-1095 is nicht overdreven. Het is een kanjer van een vijfkanalige eindtrap en tot onwaarschijnlijke prestafies instaat onder de meest moeilijke omstandigheden. In feite is de stroomvoorziening van het lichtnet de beperkende factor voor het uitgangsvermogen van de RMB-1095. Discrete onderden in de uitgangen, een zwaar overbemeten voedingshuishouding met twee ringkerntransformatoren, eerste klas onderden dit alles gecombineerd met Rotels' "Balanced Design" concept, staan garant voor een superbe weergave kwaliteit. Door het vermogen zeer hoge stroom te kunnen leveren, kunnen de meest moeilijke luidspreakers worden aangesloten

Wees ervan doordrongen dat de RMB-1095 heel veel vermogen kan leveren: meer dan 200 watts per kanaal aan 8 en 330 watts aan 4 . Overtuig u van het feit of uw luidsprekers bij uw manier van gebruik van deze versterker谈起 dit vermogen zijn opgewassen. Twijfelt u, neem dan contact op met uw leverancier.

De RMB-1095 is heel gemakkelijk te installereren en te bedieren,—helemaal als u al ervaring hebtt met andere eindversterkers. Schaf kwaliteits aansluitkabels aan, verbindt middels deze kabels de RMB-1095 met uw voorsterker of surround-processor, sluit uw luidsprekers aan en geniet.

Hoefft uw voorversterker of surround-processor de mogelijkheid om de eindversterker symmetrisch aan te sluiten dan kan dat met de RMB-1095.

Een paar oorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatie in over de verschillende manieren waarop u de RMB-1095 in uw installment kan inpassen alsmede algemene richtlijnen om het maximale uit uw audioinstallatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk möglich te make, toch nog vragen hebben aarzel dan nicht om met uw Rotel dealer contact op te nemen hij heeft vast en zeker de antewoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigen doos.

Wanner u van de ongelofelijk lange garantie van 5aar wilt genieten moet u wel even uw garantiebewijs invullen, door uw dealer lately afstempelen, een deel opsturen maar de importeur en uw deel goed bewaren bij denota van uw leverancier.

Een plek voor de RMB-1095

Doordat de RMB-1095 nogal een krachtpatser is, kan hij behoorlijk warm worden. De koelribben en de ventilatie-openingen zijn erchter voor om deze hitte adequaat af te afvoeren. Die ventilatie-openingen aan de bovenkant要去en vrijং en de hele versterker要去 een ruimte van ongeveer 10cm. om zich hebben. Alleen onder deze omstandigheden kan de koeling goedং werk去做n.

Gebruik uw gezonde verstand wanner u een plek zoekt voor de RMB-1095. Controller of de plank waarop of het meubel waarin u hemzetijken enorme gewicht (34 kg..!) wel kan torsen.

Extra informatatie: Om de zware

RMB-1095 wat makkelijker te kuren (ver)plaatsen hebben we aan de achterkant wieljtes gemonteerd.

Over THX Ultra™

THX is een combinatie van regels en technologieën die vastgesteld is door de wereldberoemde filmproductiernaatschappij Lucasfilm Ltd. THX is ontstaan door George Lucas personlijkewens het geluid bij films in zowel theater alsouis over te latent komen, als de regisseur dat bij het maken van een bepaalde film bedoeld heeft.

De geluidssporen van een film worden in speciale theaters en op een speciale wijze gemixed. Het is de bedoeling dat ze later bij vertoning van die film onderdezelfde omstandigheden en metdezelfde apparatuur weeorden weergegeven. Bij het overzetten van films op laserdisc, videotape of DVD worden de z.g."sound-tracks" zonder enige verandering gekopieerd, dus Niet aangepast voor gebruik onder huiskameromstandigheden. THX technici hebben nu speciale (gapatenteerde) technologieen ontwikkeld om het geluid zo aan te passen dat u.thuis diezelfde geweldige geluidservaring krijgt, alsof u in de bioscoop zit.

Elk/Newthccomponent moet om THX gecertificerd te worden eerst door een zeer zware seriesen kwaliteits-en prestatietests.Pas na het behalen van dit examen mag het "THX Ultra"logo gedragen worden,wat voor u de garantie is dat een bepaald theaterthuiscomponent u vele jaren optimaal luisterplezier za bieden.

Het aansluten op hetlichtnet en de bediening

De Lichtnetaansluiting

Door het enorme vermogen dat de RMB-1095 kan leveren, zich er momenten dat hij erg veel vermogen uit hetlichtnet opeist. Het is waarom het Beste de steker van de RMB-1095 direct in hetlichtnet te steken zonder tussenkomst van verlengsnoeren. Een multi stekkerdoos mag alleen gebrukt worden als hij geschikt is voor de totale stroomafname van alle apparaten die erop worden aangesloten.

Extra informatie: De RMB-1095 heeft een ingebouwde begrenzer om te voorkomen dat de circuitbeveiliging en dezekering bij het aanzetten worden aangesproken.

Zorg dat de versterker uitgeschakeld staat wanner u het bijgeleverde netsnoer op de versterker en op het lichtnet aansluit.

Uw RMB-1095 is ingesteld op het lichtnet-voltage van het land waarin hij gekocht is. In uw geval dus 230/240 volts. U kunth het ingestelde voltage controlleren op de achterkant van het apparaat.

Extra informatatie: Mocht u ooit要去en verhuizen maar een land met een ander voltage, dan is de versterker op dat andere voltage in te stellen. Doe deutsche operatie NIETzfelfaaraat hem verrachten door uw Rotel leverancier.Deze handelingen zichn voor een Niet ingewijde Niet van gevaar ontbloot.

Als u van plan bent om langdurig vanuis te zich, adviseren wij u uw gehele beeel en geluidinstallatie (dus ook de RMB-1095) van hetlichtnet te ontkoppelen.

De aan/uitschakelaar met bijbehorende indicator 2

De aan/uitschakelaar vindt u midden op de voorkant van de versterker onder de aanduiding "POWER". Wanner u de RMB-1095 aan wilt zetten drukt u deze schakelaar in. Het lampje boven deze schakelaar gaat nu aan ten teken dat de versterker aan staat. Wanner u nu nogmaals de schakelaar indrukt begrijpt u waarschijnlijk wat er gebeurt:uit dus.

De trigger aan/uitschakelaar

Beide versterkers bieden de möglichkeit om hem zowel handmatig als automatisch te konnen aanzetten. U kurz kiezen uit.beide möglichheden d.m.v. een wipschakelaar anschter op de versterker.

Als de "12V TRIGGER" schakelaar op "ON" (aan) staat, worden de versterker automatisch ingeschakeld zodra er een 12 volt signal op de 3,5mm plug (ook op de achterkant) gemerkt "IN"komt te staan. Zodra dit signal wegvalt gaat de versterker uit (standby). Het functioneren van deze automatische aan/uitschakeling worden beschert bepaald door de hoofdschakelaar "POWER" op de voorkant van de versterker. Deze moet op "ON" (aan)staan om de triggerfunctie te latenten werken. Zet u de versterker uit met de hoofdschakelaar dan werkdt de triggerfunctie dus NIET, hoe de triggerschakelaar dan ook staat.

De 12V trigger in- enuitgang 8 9

De 3,5mm plug gerekt "IN" is voor het aansluten van de kabel waar het +12V signal op staat waarmee de versterker op afstand aanen uitgeschakeld worden. Om deze möglichkeid te kunnen gebruiken要去 de wipschakelaar op "ON" (aan)staan. De plug gerekt "OUT" is voor het aansluten van een kabel waarmee u weer een andere versterker met het triggersignal kan aan en uit te schaken. Deze要去 nutuurlijk dan wel voorzien zijn vandezelfde 12V triggermogelijkheid. Het 12V triggersignal staat op扣除 uitgang (OUT) zodra op de ingang (IN) het 12V signal waerd aangeboden.

De triggeringang werkdt op zowel gewiek- als wisselspanningsignaal zusammen 3- en 30 Volts.

De beveiligingsindicatoren 3

De RMB-1095 is uitergrust met een thermische beveiliging, welke de versterker behoedt voor schade voorzaakt door fouitief of extreem gebruik. Niet zoals bij vele andere versterkers, werkt dit beveiligingscircuit onafhankelijk van het audiosignal dus heeft het geen invloed op de geluidsweergave. De beveiliging houdt continu de temperatuur in de gaten en schakelt de versterkeruit wanner.Deze te heet wordt.

Bovendien heeft de RMB-1095 een stroombeveiligingscircuit, die hem beschermd gegen luidsprekerimpedanties beneden de 2Ω. De werking van het circuit is onafthankelijk voor alle kanalen en worden dan ook d.m.v. vrij gescheiden individoren weergegeven.

Hoogst waarschijnlijk ziet u dit circuit nooit in werkung treden. Mocht dit darüber tochter gebeuren, dan stopt de versterker met het producereren van geluid en de indicator(en) bij "PROTECTION" gaat/n branden.

Gebeurt dit, schakel de versterker dan UIT, laut hem gedurende enkele minuten afkoelen en probeer er ondertussen darüber te komen wat de ooorzaak van het probleem zou+kennen zich geweest. Wanneer u nu de versterker wee aanzet, za het beveiligingscircuit zichselt herstellen en gaat de indicator weer UIT.

In de meeste gevallen wordt het beveiligingscircuit geactiveerd door een foulieve aansluiting b.v. kortsluiting van de luidspreker-bedrading of slechte ventilatie bij een oververhitte situatie.

Slechts in uitzonderlijke gevallen zal de impedantie (extreem laag) of de Inductie (zeer hoog) van een luidspreker de oorzaak zichn van het ingrijpen van het beveiligingscircuit.

Het aansluiten van de ingangen

De RMB-1095 biedt u de mogelijkheid hem op twee verschillende manieren op uw voorversterker aan te sluiten: ongebalanceerd, middels de bekende cinchpluggen en de professionele gebalanceerde wijze middels "XLR" pluggen.

Extra informatie: Het is zeer verstandig voor uw gehoor en luidsprekers dat wanner u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat.

De ongebalanceerde ingangsverbindingen 4

(zie figuur 2)

Wanneer u een normale voorversterker of processor gezruikt sluit u deze aan middels de bekende cinchkabels.

Gebruik indien möglich hoogwaardige verbindingskabels. Verbindt alle uitgangen van de surround-voorversterker of processor met de correspondende ongebalanceerde ingangen van de RB-1095.

De gebalanceerde ingangsverbindungen 5

(zie figuur 3)

Bent u in het gelukkige bezit van een voorversterker of processor met hoogwaardige gebalanceerde uitgangen dan is het raadzaam deze ook gebalanceerd op de RMB-1095 aan te sluiten. Voor de speciale kabels die u waarvoordig heeft moet u even uw Rotel adviseur raadplegen.

Verbindt elk van de gebalanceerde uitgangen van uw voorsterker of surround-processor met de gebalanceerde ingangen van de RMB-1095. Als de pluggen goed ingestoken worden, klikken ze in.

De DB-25 ingang 6

We hebden de RB-1095 eveneens uitergerust met de professionele DB-25 connectie. Deze plug duplicateert de 5 oncebalanceerde ingangen van de RB-1095 en wij adviseren indien möglich deze ingang voor het aansluiten met uw voorsterker te gebruiken. Raadpleeg uw Rotel adviseur over het te gebruiken contactmaterial.

Extra informatatie: Wanner u de DB-25
verbinding要去 gebruiken要去 wel de
vijf ongebalanceerde ingangen afsluiten.
Gebruik aan uitsluitend de bij de RB-1095
geleverde afsluitpluggen voor. Deze
speciale pluggen zieten een schakelaar in
de versterker om die ervoor zorgen dat de
RB-1095 tijdens DB-25 gebruik, met de
juiste impedantie worden afgesloten

Luidsprekers

De luidsprekerkeuze

Wij raden u aan om bij de RMB-1095 luidsprekers te gebruiken die minstens een nominale impedantie hebben van 4 .Wij adviseren u slechts een luidspreker op ieder steluitgangen aan te sluiten. Daar bij parallelschakeling de totale waarstand kleiner is dan de laagst gebruikte waarstand en de nominale impedantie nooit de waarstand over het gehele frequenciespectrum voorstelt, moet u bij gebruik van meerere luidsprekers ervoor zorgen dat de totale impedantie van de onderlinge luidsprekers nooit onder de 4 komt. Dat komter in de praktijk op neer dat wanner u twee luidsprekers peruitgang aansluit de waarstand onderling Niet lager dan 8 mag zich. Met deze regel in acht genomen za u weinig problemen hebben met wat voor luidspreker dan ook. Mocht u toch nog vragen hebben over dit onderwerp, dan weet u uw handelaar te vinden.

Luidsprekerkabelkeuze

Om de volle potentie van deze geweldenaar te{kunnen ondergaan adviseren wij u hoge kwaliteits luidsprekerkabel te gebruiken. Standaard twee-aderig draad werk tel, maar en u kunt het geloven of Niet, de kwaliteit van de kabel is zich van grote invloed op de totale prestaties van uw installmentie.

Informeeriens bij uw Rotel leverancier over de diverse mogelijkheden voor uw installmentie.

Alles in fase

Het is Niet alleen belangrijk dat u de luidspekers met de juiste kanalen verbindt, (hiermee bedoelen wij links aan links en rechts aan rechts enz.), maar ook dat u ze correct aansluit t.o.v. het signaal. Kortom, wat te doeen? Zorg ervoor dat de + (rood) van de speaker aan de + van de versterker is aangesloten en dus de — (zwart) van de speaker aan de — van de versterker. Goede luidspekerkabel, zoals in het vorige onderwerp besproken, is, om het u gemakkelijk te makeen, meestal gerekt doordat een tekst op een van de twee aders is afgedrukt of indideraad een van de twee geleiders gerekt is met een kleur. Als u die tekst of kleur op beiden/ alle kanalen als plus aanhoudt dan weet u dat u het goed gedaan heeft. Controle is dan ook nicht meeroodzakelijk.

Het aansluiten van de luidsprekers 10

(zie figuur 2)

Op de achterkant heeft de RMB-1095 vijf sets luidsprekeruitgangen. U kunt waar de kaalgestripte luidsprekerkabel direct door het dwarsgat insteken en de draaipluggen aandraaien,chyter de draaiknoppen klemmen via de bekende vorkjes of (indirect) met banaanpluggen, hoewel dat eigennenbinnen de Europese gemeenschap Niet mag. Overtuig uzelf o de juiste luidspreker op de juiste uitgang aansluit.

Gebruik genoeg kabel om eventueel bij calamiteiten de luidspreker of de versterker weg te{kunnen schuiven.

Als u gegen alle community-regels in toch banaanpluggen wilt gebruiken, moet u de draaipluggen wel helemaal indraaien.

Als u aansluitvorkjes gebrukt, moet u deze ache ter de draaipluggen vastklemmen. Bij het gebruik van blank gemaakte kabel moet u er goed op letten dat u bij het strippen geen deel van het draad zich afscript. Draai verrolgens de luidsprekeraansluitingen los, stop de gestripte draad door de dwarsgaten en draai de pluggen weeer aan

Extra informatie: Kijk goed of u bij het aansluiten geen sluiting maakt. Losse draadjes van de ene aansluiting konnen nog wel eens de neiging hebben die van de andere aansluiting op te zoeken en de versterker vindt dat nicht leuk.

Wat te doein bij problemen?

De meeste problemen in geluidsinstallaties ontstaan door slechte aansluitingen of het verkeerd gebruik van de knoppen en toetsen. Als u problemen tegenkomt, probeer ze dan te lokaliseren: check eerst de bediening-sorganen en maak eventueel de juiste correcties. Komt u er dan nog nicht ut, probeer dan de onderstaande suggesties:

De Lichtnet-indicator werkt Niet

Het is duidelijk: uw RMB-1095 ziet het lichtnet Niet. Controller of de aan/uitschakelaar "POWER" wel ingedrukt is en controller tevens of de lichtnetkabel zowel op de versterker als op de wandcontactdoos goed en stevig is aangesloten.

Hij geeft geen geluid

De lichtnetindicator brandt wel, maar jammer genoeg weinig welluidende kranken. Controller eerst of de beveiligingsindicatoren branden. Is dat underdaad het geval, handel dan als onderstaand. Zo Niet, check dan alle verbindingen en of de toetsen en knappen van de voorafgaande apparatuur wel juist+zijn ingesteld. Controller ook of de ingangskeuzeschakelaar (6) op de juiste signaal-overdrachtwijze is ingesteld.

De beveiligingsindicatoricht op

Als een of alle beveiligingsindicatoren oplichen is eriets loos. Er zijn nu drie möglichkheden: de ventilatiegaten bovenop de versterker worden geblokkeerd, er heerst kortsluiting bij de luidsprekeruitgangen of er is een tijdje lang extream met de RMB-1095 te keer gegaan. Zet de versterker eerst ut, check dan de eerste twee mogelijkheden. De derde möglichkheid weet u zich het best. Wacht eenaar minuten om de RMB-1095 de gelegenheid te geven af te koelen. Zet de versterker waar aan. Nu要去 het probleem+zijn opgelost. Doetie het nu nog Niet, dan is het tijd om contact met uw nicht aflatende leverancier op te nemen.

Technische gegevens

Continue uitgangsvermögen (20-20 kHz. < 0,03% THD) 200 W. per kanaal aan 8Ω

DIN uitgangsvermögen (1 kHz. 1%) 330 W. per kanaal aan 4Ω

Totale harmonische verr. (20-20.000 Hz. 8Ω) < 0,03%

Intermodulatie verrorming (60 Hz : 7 kHz., 4 : 1) < 0.03%

Frequentiebereik (+0,5 dB, -3dB) 15-100.000 Hz.

Dempingsfactor (20-20.000 Hz.aan 8 Ω) 400

Luidsprekerimpedantie 4Ω minimaal

Signaal/ruisverhouding (IHF, A network) 116 dB

Ingangsimp./gevoeligheid 33 kΩ/1,5 Volt ongebal. in

Lichtnetspanning 115 V. 60 Hz. U.S. versie

230 V. 50 Hz. E.U. versie

Vermogensopname 800 Watts

Afmetingen 440× 240× 398mm (bxhxd)
