BEDIENUNGSANLEITUNG RMB-1095 ROTEL

SICHERHEITS- UND WARNHINWEISE

Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthält wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, daß sie jederzeit zugänglich ist. WARNUNG: Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollten vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren. WARNUNG: Dieses Gerät darf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschließen, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen. Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät. Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden. Ist das Gerät z.B. während des Transports über längere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwärmt hat und das Kondenswasser verdunstet ist. Bitte stellen Sie sicher, daß um das Gerät ein Freiraum von 10 cm gewährleistet ist, so daß die Luft ungehindert zirkulieren kann. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte). Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben. Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel. Netzkabel sind so zu verlegen, daß sie nicht beschädigt werden können (z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlußstellen des Gerätes geboten. Sollten Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen, ziehen Sie den Netzstecker aus der Steckdose. Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn: Inhaltsverzeichnis

• das Netzkabel oder der Stecker beschädigt sind, Abb. 1 – Bedienelemente und Anschlüsse Abb. 2 – Anschlußdiagramm (Cinch-Eingänge und Lautsprecherausgänge) Abb. 3 – Anschlußdiagramm (Symmetrische Eingänge)

• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
• das Gerät Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist,
• das Gerät hingefallen ist bzw. beschädigt wurde. Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch. Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, daß an den Anschlußstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind. Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.

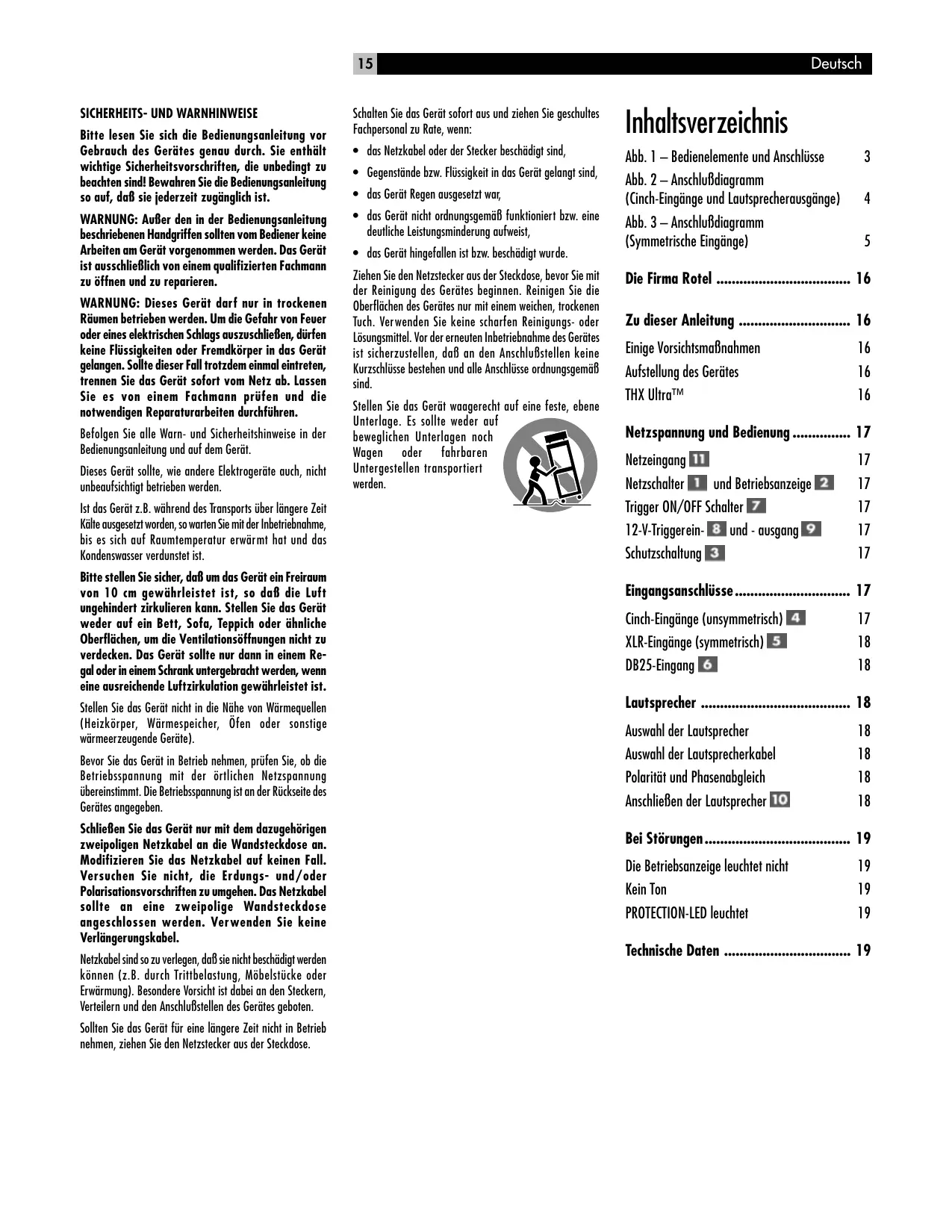

Die Firma Rotel ................................... 16 Zu dieser Anleitung ............................. 16 Einige Vorsichtsmaßnahmen Aufstellung des Gerätes THX Ultra™

Netzspannung und Bedienung ............... 17 Netzeingang Netzschalter und Betriebsanzeige Trigger ON/OFF Schalter 12-V-Triggereinund - ausgang Schutzschaltung

Eingangsanschlüsse .............................. 17 Cinch-Eingänge (unsymmetrisch) XLR-Eingänge (symmetrisch) DB25-Eingang

Lautsprecher ....................................... 18 Auswahl der Lautsprecher Auswahl der Lautsprecherkabel Polarität und Phasenabgleich Anschließen der Lautsprecher

Bei Störungen ...................................... 19 Die Betriebsanzeige leuchtet nicht Kein Ton PROTECTION-LED leuchtet

Technische Daten ................................. 19 RMB-1095 Fünfkanal-Endstufe Die Firma Rotel Fünfkanal-Endstufe Die Firma Rotel wurde vor mehr als 30 Jahren von einer Familie gegründet, deren Interesse an Musik so groß war, daß sie beschloß, qualitativ hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lassen. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird. Die Ingenieure arbeiten als Team eng zusammen. Sie hören sich jedes neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren. Rotels guter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeden Tag Musik hören, untermauert. Die Ergebnisse beweisen, daß das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlässigkeit bei gleichzeitig günstigen Preisen. Zu dieser Anleitung Vielen Dank, daß Sie sich für die Rotel-RMB1095 entschieden haben. Diese leistungsstarke Fünfkanal-Endstufe kann optimal in jedem qualitativ hochwertigen HiFi- oder HiFi-Cinema-System eingesetzt werden. Die RMB-1095 überzeugt durch höchste Wiedergabequalität und eine ausgesprochen hohe Ausgangsleistung. Dafür sorgen hochwertige Leistungstransistor en, ein großzügig dimensionier tes Netzteil mit Ringkerntransformatoren, erstklassige Bauteile und Rotels Balanced-Design-Konzept. Aufgrund der hohen Stromlieferfähigkeit kann die RMB-1095 problemlos an anspruchsvolle Lautsprecher angeschlossen werden.

Stellen Sie unbedingt sicher, daß die RMB1095 nur mit Lautsprechern kombiniert wird, die 200 Watt/Kanal an 8 Ohm bzw. 330 Watt/Kanal an 4 Ohm standhalten. Sollten Sie hierzu Fragen haben, wenden Sie sich bitte an Ihren autorisierten Rotel-Fachhändler. Die RMB-1095 ist einfach zu installieren und zu bedienen. Sollten Sie bereits Erfahrung mit der Installation anderer Endstufen haben, dürften keinerlei Probleme auftreten. Verbinden Sie die Ausgänge Ihres Vorverstärkers bzw. Signalprozessors mit den Eingängen Ihrer Endstufe. Verwenden Sie dazu hochwertige Cinch-Kabel. Verbinden Sie anschließend die Lautsprecher mit der RMB-1095. Die Verbindung zwischen Vorverstärkern bzw. Prozessoren und der RMB-1095 kann sowohl über die unsymmetrischen Cinch-Eingänge als auch über die symmetrischen XLR-Eingänge hergestellt werden (siehe auch Abschnitt „DB25-Eingang“). Aufstellung des Gerätes Aufgrund ihrer hohen Ausgangsleistung kann sich die RMB-1095 extrem erwärmen. Diese Wärme kann unter normalen Bedingungen über die Kühlrippen und Ventilationsöffnungen der Endstufe problemlos abgeführt werden. Die Ventilationsöffnungen an der Oberseite des Gerätes dürfen nicht verdeckt werden. Bitte stellen Sie sicher, daß um das Gerät ein Freiraum von 10 cm gewährleistet ist, so daß die Luft ungehindert zirkulieren kann und die Endstufe vor Überhitzung geschützt ist. Berücksichtigen Sie beim Aufbau das Gewicht der Endstufe. Stellen Sie sicher, daß das Regal oder der Schrank auf das vergleichsweise hohe Gewicht der RMB-1095 ausgelegt ist. HINWEIS: Die RMB-1095 verfügt an der Rückseite über Rollen. Dies erleichtert das Positionieren der Endstufe. THX Ultra™ Einige Vorsichtsmaßnahmen Lesen Sie sich die Bedienungsanleitung bitte vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installationsund Bedienungshinweisen (bitte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthält sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben. Bitte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhändler in Verbindung. Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial der RMB-1095 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport der RMB-1095 in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen Ihrer Endstufe führen. Schicken Sie die Ihrer Endstufe beiliegende Garantieanforderungskarte ausgefüllt an den Rotel-Distributor in Ihrem Land. Bewahren Sie bitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruch nehmen. Unter THX sind eine Reihe von Standards und Technologien zu verstehen, die von der renommierten Filmgesellschaft Lucasfilm Ltd. entwickelt wurden. THX ist aus dem Bedürfnis von George Lucas entstanden, den Ton eines Films sowohl im Kino als auch in Ihrem Wohnraum so wiederzugeben, wie ihn der Regisseur beim Abmischen hört. Der Original-Soundtrack für einen Film wird in speziellen Studios abgemischt und optimal auf die Wiedergabebedingungen in einem Kino abgestimmt. Der so abgestimmte Ton wird dann direkt auf Laserdisc, VHS-Band, DVD usw. über tragen und nicht an die Wiedergabebedingungen in kleineren Heimkinoumgebungen angepaßt. Aus diesem Grund entwickelten die THX-Ingenieure ein patentiertes, neues Verfahren, das die richtige Wiedergabe eines Film-Soundtracks in Ihrer Heimkinoumgebung sicherstellt. Bevor eine HiFi-Cinema-Komponente die THX Ultra-Zertifizierung erhält, gilt es, die THXTechnologien in das System zu integrieren und strenge Qualitäts- und Leistungstests zu durchlaufen. Erst dann darf das Produkt das THX Ultra-Logo tragen. Damit ist gewährleistet, daß die von Ihnen erworbene HiFi-CinemaKomponente in den kommenden Jahren einen hervorragenden HiFi-Cinema-Sound sicherstellt. THX und das THX-Logo sind eingetragene Warenzeichen von Lucasfilm Ltd. Alle Rechte vorbehalten. Deutsch

Netzspannung und Bedienung Netzeingang Aufgrund der hohen Aufnahmeleistung benötigt die RMB-1095 erhebliche Strommengen. Daher sollte sie direkt an eine Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (ebenso wie die Wandsteckdose) ausreichende Strommengen für die RMB-1095 liefern kann. HINWEIS: In die RMB-1095 ist eine Einschaltstrombegrenzung integriert, durch die ein Auslösen der Haussicherung verhindert wird. Stellen Sie sicher, daß die RMB-1095 abgeschaltet ist (sich der Netzschalter in der AUS-Position befindet). Verbinden Sie das beiliegende Netzkabel mit dem Eingangsanschluß an der Rückseite der RMB-1095 und der Steckdose. Ihre RMB-1095 wird von Rotel so eingestellt, daß sie der in Ihrem Land üblichen Wechselspannung (entweder 230 Volt Wechselspannung oder 115 Volt Wechselspannung mit einer Netzfrequenz von 50 Hz oder 60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben. HINWEIS: Sollten Sie mit Ihrer RMB-1095 in ein anderes Land umziehen, kann die Einstellung der Endstufe geändert werden, so daß sie mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selber vorzunehmen. Durch Öffnen des Endstufengehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate. Sind Sie, wie z.B. bei einer mehrwöchigen Urlaubsreise, für längere Zeit nicht zu Hause, sollten Sie Ihre Endstufe (ebenso wie alle anderen Audio- und Videokomponenten) während Ihrer Abwesenheit vom Netz trennen. Netzschalter und Betriebsanzeige Der Netzschalter ist in die Gerätefront der RMB-1095 integriert. Zum Einschalten drücken Sie den Netzschalter. Die Betriebsanzeige über dem Schalter beginnt zu leuchten und zeigt an, daß die Endstufe eingeschaltet ist. Drücken Sie zum Ausschalten der Endstufe erneut den Netzschalter. Trigger ON/OFF-Schalter Die Endstufe verfügt an der Geräterückseite über einen Kippschalter, über den Sie die automatische Signalerfassung ein- und ausschalten können. Befindet sich der Schalter in der 12V TRIGGER ON-Position, schaltet sich die Endstufe automatisch ein, wenn an der 3,5-mm-TRIGGER IN-Buchse an der Geräterückseite ein 12V-Triggersignal anliegt. Liegt kein 12-V-Signal an, schaltet die Endstufe in den StandbyModus. 12-V-Triggerein-ausgang und An die 3,5-mm-IN-Buchse kann zur Übertragung des 12-V-Triggersignals ein Kabel mit 3,5-mm-Klinkensteckern angeschlossen werden. Die 3,5-mm-OUT-Buchse bietet die Möglichkeit, eine weitere Endstufe anzuschließen, die dann ebenfalls über das 12-V-Triggersignal eingeschaltet werden kann. Der TRIGGEREINGANG reagiert auf Gleichoder Wechselspannungssignale von 3 bis 30 Volt. Schutzschaltung Die RMB-1095 verfügt über eine thermische Schutzschaltung. Hierdurch wird die Endstufe vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen geschützt. Im Gegensatz zu vielen anderen Konstruktionen ist die Schutzschaltung der RMB-1095 unabhängig vom Audiosignal und beeinflußt den Klang nicht. Statt dessen überwacht sie die Temperatur an den Leistungstransistoren und schaltet die Endstufe ab, sobald bestimmte Temperaturgrenzen überschritten werden. Darüber hinaus ist in die RMB-1095 ein Überlastschutz integriert. Dieser Überlastschutz wird nur aktiviert, wenn die Lastimpedanz unter 2 Ohm liegt. Jeder Kanal ist unabhängig von den anderen gesichert und verfügt über eine PROTECTION LED an der Gerätefront. Es ist unwahrscheinlich, daß es jemals zu einer Überlastung kommt. Sollte dennoch eine Störung auftreten, schaltet sich die Endstufe ab, und die jeweilige PROTECTION LED an der Gerätefront beginnt zu leuchten. Schalten Sie die Endstufe aus und lassen Sie sie einige Minuten abkühlen. Versuchen Sie, den Grund für die Störung herauszufinden und zu beheben. Beim erneuten Einschalten der Endstufe setzt sich die Schutzschaltung automatisch zurück, und die LED erlischt. In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z.B. durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende Belüftung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fällen können Lautsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren. Eingangsanschlüsse Bei der RMB-1095 haben Sie die Wahl zwischen verschiedenen Eingangsanschlüssen: unsymmetrischen Cinch-Anschlüssen (wie sie an jedem hochwertigen Audiogerät zu finden sind), symmetrischen XLR-Eingängen zum Anschluß an High-End-Vorverstärker oder Digitalprozessoren, die über diese rauscharmen Ausgänge verfügen und einem DB25-Anschluß. HINWEIS: Beim Verkabeln und Anschließen sollte die Endstufe generell abgeschaltet sein. Cinch-Eingänge (unsymmetrisch) [siehe Anschlußdiagramm in Abb. 2] Sendet das angeschlossene Gerät – wie ein Vorverstärker oder Prozessor – seine Signale über Cinch-Anschlüsse an die RMB-1095, ist die Verbindung über die Cinch-Eingänge herzustellen. RMB-1095 Fünfkanal-Endstufe Verwenden Sie hochwertige Audioverbindungskabel. Verbinden Sie den mit S U R R O U N D R I G H T U N B A L A N C E D gekennzeichneten Eingangsanschluß an der RMB-1095 mit dem rechten SurroundAusgang Ihres Vor verstärkers bzw. Signalprozessors, den mit FRONT RIGHT UNBALANCED gekennzeichneten rechten FRONTAusgang Ihres Vor verstärkers bzw. Signalprozessors usw. XLR-Eingänge (symmetrisch) [siehe Anschlußdiagramm in Abb. 3] Sollte Ihr High-End-Vor verstärker oder Signalprozessor mit rauscharmen, symmetrischen Ausgängen ausgestattet sein, sollte Sie diese Ausgänge mit den XLREingängen Ihrer RMB-1095 verbinden. Verwenden Sie dazu XLR-Verbindungskabel. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten. Verbinden Sie die Ausgänge des Vorverstärkers oder Signalprozessors jeweils mit dem entsprechenden SYMMETRISCHEN EINGANG (BALANCED) an der RMB-1095. DB25-Eingang Zusätzlich verfügt die RMB-1095 über einen DB25-Eingang. Dieser Eingang wird normalerweise nur in professionellen Systemen genutzt. Dabei werden die Informationen der fünf Kanäle über ein einziges Kabel übertragen. Detailliertere Informationen hierzu erhalten Sie bei Ihrem autorisierten RotelFachhändler. HINWEIS: Bei Nutzung des DB25Einganges müssen Sie die beiliegenden Cinch-Stecker in die unsymmetrischen Eingänge einsetzen. Nutzen Sie nur die beiliegenden Stecker und keine „Kurzschlußstecker“. Die beiliegenden Cinch-Stecker aktivieren einen unter dem mittleren Pin des Cinch-Anschlusses sitzenden Schalter. Dadurch ist eine korrekte Impedanz am DB25-Eingang gewährleistet.

Lautsprecher Auswahl der Lautsprecher Wir empfehlen, an die RMB-1095 Lautsprecher mit einer nominalen Impedanz von mindestens 4 Ohm anzuschließen. Im allgemeinen sollte nur ein Lautsprecher an ein Anschlußklemmenpaar angeschlossen werden. Schließen Sie zwei Lautsprecher parallel an, verringert sich die effektive, vom Verstärker wahrgenommene Impedanz um die Hälfte. So beträgt die Last für den Verstärker beim Betrieb von zwei Paar 8-OhmLautsprechern 4 Ohm. Möchten Sie zwei Lautsprecher parallel anschließen, sollten Sie Lautsprecher mit einer nominalen Impedanz von mindestens 8 Ohm einsetzen. Auf die Angaben bezüglich der Impedanz von Lautsprechern ist oftmals nur bedingt Verlaß. In der Praxis wird es so gut wie keine Probleme beim Betrieb mit der RMB-1095 geben. Wenden Sie sich bei Fragen bitte an Ihren autorisierten Rotel-Fachhändler. Auswahl der Lautsprecherkabel Verbinden Sie die RMB-1095 und die Lautsprecher über ein isoliertes, zweiadriges Lautsprecherkabel. Aufbau und Qualität des Kabels können hörbare Ef fekte auf die Musikwiedergabe haben. Standard„Klingeldraht“ wird funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, daß Kabel mit größerem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollten Sie die Benutzung von speziellen, hochwertigen Lautsprecherkabeln erwägen. Ihr autorisierter Rotel-Fachhändler wird Ihnen bei der Auswahl dieser Lautsprecherkabel gerne weiterhelfen. Polarität und Phasenabgleich Die Polarität – die positive/negative Ausrichtung der Anschlüsse – muß für jede L a u t s p re c h e r - / Ve r s t ä r k e r v e r b i n d u n g phasengleich sein. Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenfarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterscheiden Sie zwischen positiven und negativen Leiter n und achten Sie beim Anschluß an Lautsprecher und Verstärker auf die gleiche Polung. Anschließen der Lautsprecher [siehe Anschlußdiagramm in Abbildung 2] Die RMB-1095 verfügt an der Rückseite über fünf Paar farbig gekennzeichnete Schraubklemmen. An diese Schraubklemmen können blanke Drähte oder Kabelschuhe angeschlossen werden. Führen Sie das Kabel von der RMB-1095 zu den Lautsprechern. Lassen Sie sich genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lautsprechern sicherstellen. Bei der Ver wendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Schraubklemmen und drehen die Schraubklemmen im Uhrzeigersinn fest. Sollten die Lautsprecherkabel direkt (ohne Kabelschuhe) an die Lautsprecherklemmen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Schraubklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Schraubklemmen. Anschließend drehen Sie die Schraubklemmen im Uhrzeigersinn fest. HINWEIS: Achten Sie bitte darauf, daß die blanken Kabelenden vollständig an den Schraubklemmen untergebracht sind und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist. Deutsch

Bei Störungen Technische Daten Tritt eine scheinbare Fehlfunktion auf, sollten zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf einfachen Bedienungsfehlern oder fehlerhaften Anschlüssen. Läßt sich das Problem nicht beheben, wenden Sie sich bitte an Ihren autorisierten Rotel-Fachhändler. Dauerausgangsleistung (20 - 20.000 Hz, < 0,03 %) 200 Watt/Kanal an 8 Ohm DIN-Ausgangsleistung (1 kHz, 1 %) 330 Watt/Kanal an 4 Ohm Gesamtklirrfaktor (20 - 20.000 Hz, 8 Ohm) < 0,03 % Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1) < 0,03 % Frequenzgang (+ 0,5 dB, - 3 dB) 15 bis 100.000 Hz Dämpfungsfaktor (20 - 20.000 Hz, 8 Ohm)

Lautsprecherimpedanz Minimum 4 Ohm Geräuschspannungsabstand (IHF A) 116 dB Eingangsimpedanz/-empfindlichkeit 33 kOhm/1,5 V (unsymmetrisch) 33 kOhm/±1,5 V (symmetrisch) Spannungsversorgung USA: 115 Volt/60 Hz Europa: 230 Volt/50 Hz Leistungsaufnahme 800 Watt Abmessungen (B x H x T) 440 x 240 x 398 mm Nettogewicht 34 kg Die Betriebsanzeige leuchtet nicht Die RMB-1095 bekommt keinen Strom. Prüfen Sie, ob der NETZSCHALTER an der Gerätefront gedrückt wurde. Prüfen Sie die Netzanschlüsse an der Endstufe und der Wandsteckdose. Kein Ton Bekommt die RMB-1095 Strom und ist trotzdem kein Ton zu hören, prüfen Sie, ob eine der PROTECTION - LEDs an der Frontseite leuchtet. Falls ja, beachten Sie bitte die Hinweise unten. Falls nicht, prüfen Sie, ob alle Geräte richtig angeschlossen sind und die Einstellungen an den angeschlossenen Geräten richtig vorgenommen wurden. PROTECTION-LED leuchtet Wurde die RMB-1095 von der Schutzschaltung abgeschaltet, beginnt die entsprechende PROTECTION -LED zu leuchten. Normalerweise passiert dies nur, wenn die Ventilationsöffnungen verdeckt sind, die Lautsprecher nicht richtig angeschlossen wurden oder die Endstufe überlastet ist. Schalten Sie das System ab und warten Sie, bis sich die Endstufe abgekühlt hat. Drücken Sie den NETZSCHALTER anschließend einmal ein und aus, um die Schutzschaltung zurückzusetzen. Ist die Störung nicht beseitigt oder tritt sie erneut auf, liegt das Problem im System oder in der Endstufe selber. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten. THX und das THX-Logo sind eingetragene Warenzeichen von Lucasfilm Ltd. Alle Rechte vorbehalten. RMB-1095 Finale di Potenza a Cinque Canali ATTENZIONE: Non vi sono parti interne riparabili dall’utilizzatore. Per l’assistenza fate riferimento a personale qualificato. ATTENZIONE: Per ridurre il rischio di incendio o di folgorazione, non esporre all’umidità o all’acqua. Evitare che oggetti estranei cadano all’interno del cabinet. Se l’apparecchio è stato esposto all’umidità o un oggetto estraneo è caduto all’interno del cabinet, staccare il cordone di alimentazione dalla presa di rete. Portare l’apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni. Leggere attentamente tutte le istruzioni prima di collegare l’apparecchio alla rete di alimentazione. Conservate questo manuale per ogni riferimento futuro alle istruzioni di sicurezza.
