MANUALE UTENTE RMB-1095 ROTEL

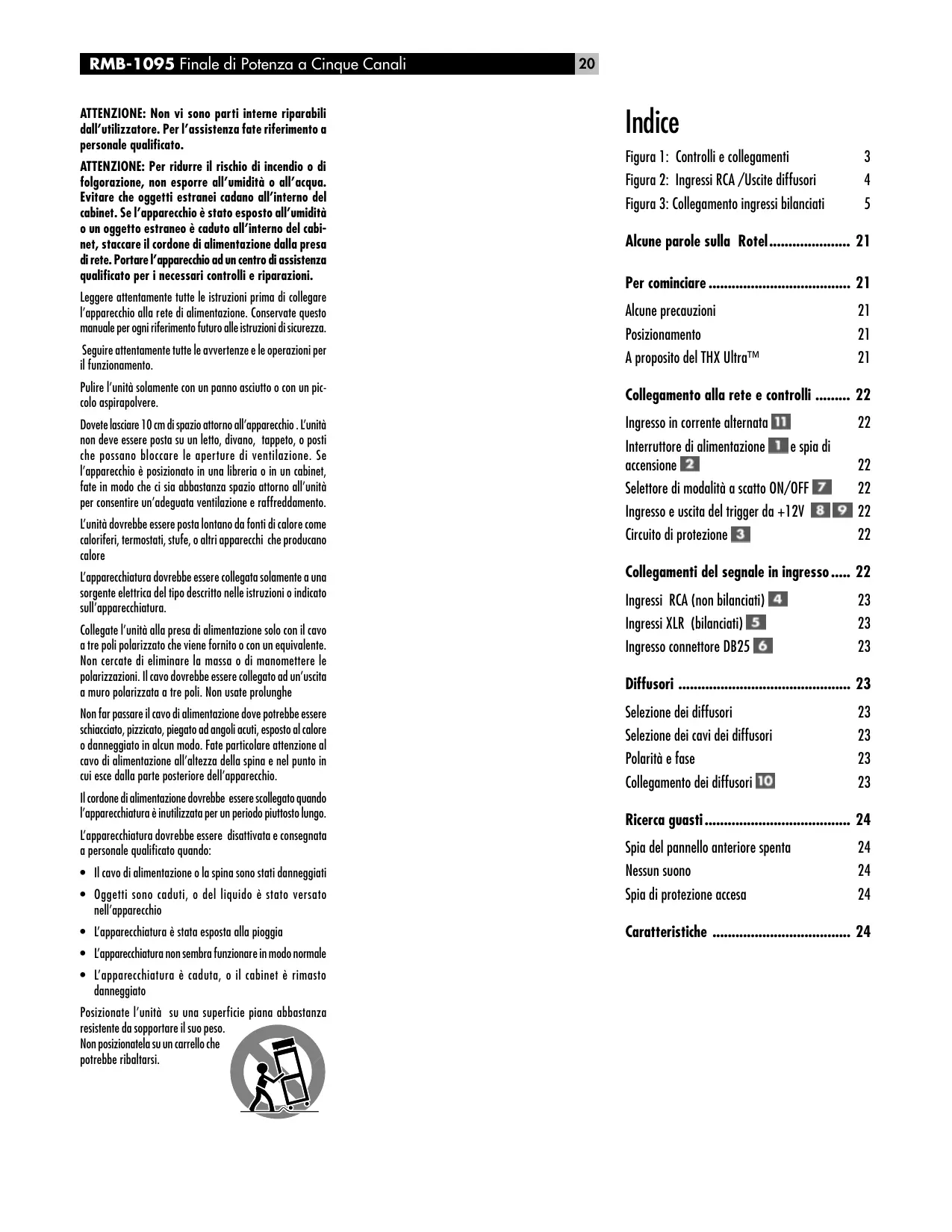

Indice Figura 1: Controlli e collegamenti Figura 2: Ingressi RCA /Uscite diffusori Figura 3: Collegamento ingressi bilanciati

Alcune parole sulla Rotel..................... 21 Per cominciare ..................................... 21 Seguire attentamente tutte le avvertenze e le operazioni per il funzionamento. Alcune precauzioni Posizionamento A proposito del THX Ultra™ Pulire l’unità solamente con un panno asciutto o con un piccolo aspirapolvere. Collegamento alla rete e controlli ......... 22 Dovete lasciare 10 cm di spazio attorno all’apparecchio . L’unità non deve essere posta su un letto, divano, tappeto, o posti che possano bloccare le aperture di ventilazione. Se l’apparecchio è posizionato in una libreria o in un cabinet, fate in modo che ci sia abbastanza spazio attorno all’unità per consentire un’adeguata ventilazione e raffreddamento. L’unità dovrebbe essere posta lontano da fonti di calore come caloriferi, termostati, stufe, o altri apparecchi che producano calore L’apparecchiatura dovrebbe essere collegata solamente a una sorgente elettrica del tipo descritto nelle istruzioni o indicato sull’apparecchiatura. Collegate l’unità alla presa di alimentazione solo con il cavo a tre poli polarizzato che viene fornito o con un equivalente. Non cercate di eliminare la massa o di manomettere le polarizzazioni. Il cavo dovrebbe essere collegato ad un’uscita a muro polarizzata a tre poli. Non usate prolunghe Non far passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato, piegato ad angoli acuti, esposto al calore o danneggiato in alcun modo. Fate particolare attenzione al cavo di alimentazione all’altezza della spina e nel punto in cui esce dalla parte posteriore dell’apparecchio. Il cordone di alimentazione dovrebbe essere scollegato quando l’apparecchiatura è inutilizzata per un periodo piuttosto lungo. L’apparecchiatura dovrebbe essere disattivata e consegnata a personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati
• Oggetti sono caduti, o del liquido è stato versato nell’apparecchio
• L’apparecchiatura è stata esposta alla pioggia
• L’apparecchiatura non sembra funzionare in modo normale
• L’apparecchiatura è caduta, o il cabinet è rimasto danneggiato Posizionate l’unità su una superficie piana abbastanza resistente da sopportare il suo peso. Non posizionatela su un carrello che potrebbe ribaltarsi. Ingresso in corrente alternata Interruttore di alimentazione e spia di accensione Selettore di modalità a scatto ON/OFF Ingresso e uscita del trigger da +12V Circuito di protezione

Collegamenti del segnale in ingresso ..... 22 Ingressi RCA (non bilanciati) Ingressi XLR (bilanciati) Ingresso connettore DB25

Diffusori ............................................. 23 Selezione dei diffusori Selezione dei cavi dei diffusori Polarità e fase Collegamento dei diffusori

Ricerca guasti ...................................... 24 Spia del pannello anteriore spenta Nessun suono Spia di protezione accesa

Alcune Parole Sulla Rotel Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 30 anni fa. Attraverso gli anni la passione è rimasta intatta e l’obbiettivo di offrire prodotti eccezionali agli audiofili e amanti della musica ad un costo non elevato è condiviso da tutti alla Rotel. Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto ogni nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizzare il prodotto nel miglior modo possibile. Così potrete trovare condensatori provenienti dall’Inghilterra e dalla Germania, semiconduttori dal Giappone o dagli Stati Uniti, mentre i trasformatori toroidali sono prodotti proprio dalla Rotel. La fama di eccellenza della Rotel è stata guadagnata grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica ogni giorno. I loro commenti confermano l’ obbiettivo della società - La ricerca di un apparecchio che sia musicale, affidabile e conveniente. Vi ringraziamo per aver scelto questo prodotto augurandovi molte ore di piacevole intrattenimento musicale. Per Cominciare Grazie per aver acquistato il finale di potenza stereo RMB-1095. Utilizzato in un impianto hi-fi di alta qualità o home theater, il vostro amplificatore Rotel vi assicurerà anni di intrattenimento musicale. Nell’RMB-1095 nulla è solo accennato. E’ un poderoso finale a cinque canali, in grado di erogare una potenza estremamente elevata nelle applicazioni più impegnative. Infatti, quello che potrà limitare i livelli di uscita dell’RMB-1095 sarà spesso la capacità di alimentazione del vostro impianto elettrico. Transistor di potenza discreti, un poderoso stadio di alimentazione con trasformatori toroidali, componenti di qualità superiore e il Balanced Design della Rotel assicurano una qualità sonora superba. La elevata capacità di corrente consente all’RMB-1095 di pilotare senza difficoltà i carichi più impegnativi. Italiano Sappiate che l’RMB-1095 è in grado di produrre elevati livelli di potenza, oltre 200 watt per canale su 8 ohm e 330 watt su 4 ohm. Assicuratevi che i vostri diffusori possano sostenere la potenza dell’RMB-1095. Se avete dei dubbi sui vostri diffusori, chiedete al vostro rivenditore autorizzato per avere dei consigli. Allo stesso modo, ricordate il peso dell’amplificatore quando scegliete un luogo per l’installazione.Assicuratevi che lo scaffale o il cabinet possano sostenere il notevole volume. Considerate anche il notevole peso dell’amplificatore quando dovete sollevarlo. Ancora una volta usate il buon senso. L’RMB-1095 è facile da attivare e da installare. Se avete qualche esperienza con altri finali di potenza stereo, non dovreste trovare nulla di strano. Inserite una coppia di cavi RCA di alta qualità dal vostro preamplificatore negli ingressi dell’amplificatore , collegate i vostri diffusori e divertitevi. NOTA: L’RMB-1095 è provvisto di rotelle sul retro per aiutarvi a posizionarlo. In alternativa, l’RMB-1095 fornisce una coppia di ingressi bilanciati per un utilizzo con preamplificatori o processori che offrono questi collegamenti XLR a basso disturbo. Alcune Precauzioni Leggete attentamente questo manuale. Oltre alle istruzioni relative alle istruzioni di base a al funzionamento fornisce interessanti informazioni su diverse configurazioni di sistema RMB-1095 così come indicazioni generali che vi aiuteranno a ottenere prestazioni ottimali dal vostro impianto. Vi preghiamo di contattare il vostro rivenditore autorizzato Rotel per consigli o domande. Inoltre tutti noi alla Rotel saremo ben lieti di rispondere alle vostre domande e commenti. Conservate l’imballaggio dell’RMB-1095 e tutto il materiale interno per un uso futuro. Trasportare l’RMB-1095 in un imballo non originale potrebbe danneggiare il vostro amplificatore. Assicuratevi anche di conservare la ricevuta della vendita originale. E’ il vostro migliore documento per la data di acquisto di cui avrete bisogno ogni volta sia necessario il servizio di garanzia. Posizionamento L’RMB-1095 genera calore durante il suo normale funzionamento. Le alette di raffreddamento e le aperture di ventilazione poste sull’amplificatore sono progettate per dissipare questo calore. Le fessure di ventilazione sulla parte superiore devono essere libere. Vi dovrebbero essere 10 cm di spazio libero attorno allo chassis e un flusso d’aria adeguato per evitare il surriscaldamento dell’amplificatore. A proposito del sistema THX Ultra™ THX rappresenta un insieme esclusivo di standard e di tecnologie stabiliti dalla famosa casa cinematografica Lucasfilms Ltd. Il THX è nato dal personale desiderio di George Lucas di rendere l’esperienza della colonna sonora di un film - tanto nei teatri che nel vostro home cinema - il più possibile fedele a come il regista la intendeva. Le colonne sonore dei film vengono miscelate in speciali sale cinematografiche chiamate sale di doppiaggio e sono progettate per essere riprodotte in teatri provvisti di apparecchi e condizioni similari. La traccia musicale creata per i cinema è poi trasferita direttamente su Laserdisc, nastro VHS, DVD, ecc. e non viene modificata per la riproduzione in un piccolo ambiente . I tecnici del THX hanno sviluppato tecnologie brevettate per tradurre accuratamente il suono dall’ambiente della sala cinematografica a quello domestico, correggendo i possibili errori tonali e di spazialità. Prima che qualsiasi componente home theater possa essere certificato THX Ultra, deve essere dotato delle tecnologie THX e superare anche una serie di rigorosi controlli di qualità e di resa. Solo allora un prodotto può esporre il logo THX Ultra che rappresenta la vostra garanzia che i prodotti Home Theater che voi avete acquistato vi daranno una performance superiore per molti anni a venire. THX e il logo THX sono marchi registrati LucasFilm Ltd. Tutti diritti riservati RMB-1095 Finale di Potenza a Cinque Canali Collegamento alla Rete e Controlli Ingresso di Alimentazione A causa della sua elevata potenza, l’RMB-1095 può assorbire una considerevole quantità corrente che potrebbe essere impegnativa per l’impianto elettrico della vostra casa. Pertanto, dovrebbe essere collegato direttamente ad una presa a parete polarizzata a 3-poli. Non utilizzate una prolunga. Potete utilizzare una ciabatta di alimentazione multipla, ma solamente se è adatta a gestire la corrente richiesta dall’RMB-1095. NOTA : L’RMB-1095 è provvisto di un attenuatore di corrente incorporato per impedire l’apertura dell’interruttore del circuito elettrico o del fusibile all’accensione. Assicuratevi che L’INTERRUTTORE DI ACCENSIONE sul pannello anteriore dell’RMB-1095 sia spento (in posizione esterna). Poi, collegate IL CORDONE DI ALIMENTAZIONE sul pannello posteriore dell’unità e alla presa di alimentazione. Il vostro RMB-1095 è configurato in fabbrica per il voltaggio corretto nel paese in cui lo avete acquistato (o 115 volt o 230 volt con una linea di frequenza o di 50 o di 60 Hz). La configurazione in corrente alternata è contrassegnata su un’etichetta sul pannello posteriore. NOTA: Nel caso doveste trasferire la vostra unità in un altro paese, potrebbe essere possibile configurare di nuovo per un utilizzo su un voltaggio differente. Non cercate di effettuare questa conversione da soli. L’apertura dell’RMB-1095 vi espone a voltaggi pericolosi. Consultate personale qualificato o il reparto di assistenza della fabbrica Rotel per le informazioni necessarie.

Nel caso doveste assentarvi da casa per un periodo prolungato di tempo come una vacanza di un mese, è precauzione ragionevole quella di scollegare il vostro amplificatore mentre siete assenti. Interruttore di Alimentazione e Spia di Accensione L’interruttore di accensione è collocato al centro del pannello anteriore del vostro amplificatore. Per attivare l’unità premete all’interno l’interruttore. Il LED sopra l’interruttore si illuminerà indicando così che l’unità è attiva. Per spegnere l’RMB-1095, premete nuovamente il pulsante e riportatelo in posizione esterna. Selettore di modalità a scatto ON/OFF L’amplificatore offre l’opzione per l’accensione/spegnimento dell’ alimentazione automatica o manuale. Queste modalità sono selezionabili utilizzando un interruttore a bilanciere sul pannello posteriore. Con l’interruttore in posizione ON del TRIGGER da +12V, l’amplificatore viene attivato automaticamente quando è presente un segnale trigger da 12V al jack da 3.5 mm del TRIGGER IN sul pannello posteriore. L’amplificatore si porrà in modalità di standby se non è presente il segnale da 12V. L’interruttore di alimentazione sul pannello anteriore bypassa questa funzione. Deve essere su ON perché l’interruttore trigger da +12V funzioni. Ponendo l’interruttore su OFF si toglie l’alimentazione all’amplificatore, indipendentemente dal fatto che un segnale trigger sia presente o no. Ingresso e uscita del trigger da +12V Il jack IN da 3.5 mm collega il cavo/spina da 3.5 mm per trasportare il segnale trigger da 12V al fine di attivare e disattivare l’amplificatore, come potrebbe essere fatto in un’installazione particolare. Per fare uso di questa caratteristica l’interruttore a bilanciere deve essere posto in posizione ON. Il jack OUT da 3.5 mm per collegare un altro amplificatore che viene incorporato al trigger da 12V deve essere IN. Il segnale da 12V viene trasportato quando è presente il segnale trigger da +12V. L’ingresso TRIGGER accetta qualsiasi segnale di controllo (AC o DC) in una gamma che va da 3 volt a 30 volt. Circuito di Protezione L’RMB-1095 è dotato di un circuito di protezione termico che protegge l’amplificatore da eventuali danni derivanti da condizioni operative estreme. A differenza di altri apparecchi, il circuito di protezione dell’RMB-1095 è indipendente dal segnale audio e non ha nessuna influenza sulle perfor mance sonore. Invece, il circuito di protezione controlla la temperatura dei finali e spegne l’amplificatore se la temperatura supera i limiti di sicurezza. Inoltre, l’RMB-1095 include una protezione di sovracorrente che entra in funzione solo quando le impedenze di carico scendono al di sotto dei 2 ohm Questa protezione è indipendente per i canali sinistro e destro con LED DI PROTEZIONE separati per ognuno sul pannello anteriore. Molto probabilmente, non vedrete mai questo circuito di protezione in azione. Tuttavia se si dovessero verificare le condizioni, l’amplificatore smetterà di funzionare e l’indicatore LED sul pannello anteriore si accenderà. Se questo accade, spegnete l’amplificatore, lasciatelo raffreddare per alcuni minuti, e cercate di individuare e risolvere il problema. Quando riaccenderete l’amplificatore, il circuito di protezione si disattiverà automaticamente e i LED DI PROTEZIONE si spegneranno. Nella maggior parte dei casi il circuito si attiva a causa di condizioni critiche come il corto circuito dei cavi dei diffusori o scarsa ventilazione che portano a situazioni di surriscaldamento. In casi molto rari carichi di diffusori ad impedenza molto bassa o molto reattivi provocano l’intervento del circuito. Collegamenti del Segnale in Ingresso L’RMB-1095 vi offre la scelta di due diversi tipi di collegamenti d’ingresso - connessioni di ingresso convenzionali del tipo RCA (tipiche di quasi tutti i componenti hi-fi) o connessioni del tipo XLR bilanciate per un utilizzo con alcuni preamplificatori hi-end o processori digitali che hanno questa connessione per un basso disturbo. Italiano

Nota: Per evitare forti rumori che non apprezzereste nè voi e nè i vostri diffusori, assicuratevi che l’amplificatore sia spento quando effettuate qualsiasi collegamento di segnale. Ingressi RCA (non-bilanciati) vedi figura 2 Quando un componente con connettori RCA - come un preamplificatore o un processore sonoro surround - fornisce segnali all’RMB-1095, dovrebbero essere utilizzati gli ingressi con connettore phono del tipo RCA. Selezionate cavi di interconnessione audio di alta qualità. Collegate ciascuna uscita del vostro preamplificatore o processore di segnale agli ingressi corrispondenti non bilanciati dell’RMB-1095. Ingressi XLR (bilanciati) vedi figura 3 Se, per pilotare il vostro RMB-1095, state utilizzando preamplificatori hi-end oppure processori con uscite di segnale bilanciate a basso disturbo, potreste scegliere di usare queste connessioni del tipo XLR a basso disturbo. Consultate il vostro rivenditore autorizzato Rotel per conoscere i cavi più adatti. Collegate ciascuna uscita del vostro preamplificatore o processore di segnale, con i cavi XLR, agli ingressi corrispondenti bilanciati dell’RMB-1095. NOTA: Quando utilizzate l’ingresso DB25 dovete inserire gli spinotti RCA “a circuito aperto”, che vengono forniti, negli ingressi sbilanciati. Utilizzate solo gli spinotti “ a circuito aperto” forniti con l’RMB-1095; non utilizzate spinotti cortocircuitanti. Gli spinotti a circuito aperto attivano un interruttore posto sotto il pin centrale del connettore RCA assicurando che l’ingresso del connettore DB25 abbia la corretta impedenza. I Diffusori Selezione dei Diffusori La polarità - l’orientamento positivo/negativo dei collegamenti - per il collegamento di ogni diffusore e amplificatore deve essere conforme affinché tutti i diffusori siano in fase. Se la polarità di un collegamento è accidentalmente invertita, il basso sarà debole e l’immagine stereo scadente. Tutti i cavi sono segnati af finché si possano identificare i due conduttori. Vi possono essere scanalature o una striscia sull’isolante di un conduttore. Il cavo può avere un’isolante trasparente con conduttori di colori diversi (rame e argento). Indicazioni sulla polarità possono essere stampate sull’isolante. Identificare i conduttori positivo e negativo e che siano corretti con i collegamenti tra l’amplificatore e i diffusori. L’impedenza nominale minima dei diffusori collegati all’RMB-1095 dovrebbe essere di 4 ohm. Come regola generale, dovrebbe essere collegato solo un diffusore per ogni coppia di terminali. Quando vengono collegati due diffusori in parallelo ad una coppia di terminali, l’impedenza effettiva che l’amplificatore “vede” è dimezzata. Per esempio, quando si pilotano due coppie di diffusori da 8 ohm, l’amplificatore vede un carico da 4 ohm Se avete in mente di collegare due diffusori ad una coppia di terminali per altoparlanti dell’RMB-1095, selezionate dei diffusori che abbiano un’impedenza nominale di 8 ohm o più alta. L’ RMB-1095 ha cinque coppie di connettori colorati per canale. Questi CONNETTORI DEI DIFFUSORI accettano cavi spellati, forcelle, o doppi connettori a banana ( ad eccezione dei paesi della Comunità Europea dove non sono consentiti) I dati di impedenza di un diffusore non sono molto precisi. In pratica pochissimi diffusori presenteranno problemi per l’RMB-1095. Se avete alcuni dubbi chiedete pure consiglio al vostro rivenditore Rotel. Se utilizzate i doppi connettori a banana, collegateli ai cavi ed inseriteli nella parte posteriore dei CONNETTORI DEI DIFFUSORI. Gli anelli dei CONNETTORI DEI DIFFUSORI dovrebbero essere avvitati in tutti i casi (in senso orario). Ingresso Connettore DB25 L’RMB-1095 è inoltre dotato di un ingresso DB25. Questo ingresso è generalmente utilizzato solo in installazioni professionali di impianti particolari. L’ingresso DB25 duplica la funzione dei cinque ingressi RCA. Per informazioni relative all’utilizzo di questo ingresso, rivolgetevi al più vicino centro di assistenza Rotel. Polarita’ e Fase Selezione dei Cavi del Diffusore Utilizzate cavi a due conduttori isolati per collegare l’RMB-1095 ai diffusori. Le dimensioni e la qualità dei cavi possono avere effetti udibili sulle performance del sistema. I cavi standard vanno bene ma possono dare un’uscita più bassa o una risposta limitata in gamma bassa, in particolare se sono molto lunghi. In generale cavi ben dimensionati miglioreranno la resa sonora. Per ottenere le migliori prestazioni, potete prendere in considerazione cavi speciali de alta qualità. Il vostro rivenditore Rotel vi potrà aiutare nella scelta. Collegamento dei Diffusori Vedi figura 2 Portare il cavo dall’RMB-1095 ai diffusori. Lasciatelo lento in modo da poter muovere i componenti abbastanza da consentire l’accesso ai CONNETTORI DEI DIFFUSORI. Se state utilizzando connettori a forcella, collegateli ai cavi. Se state collegando cavi spellati direttamente ai CONNETTORI DEI DIFFUSORI, separate i conduttori dei cavi e strappate indietro l’isolante dall’estemità di ogni conduttore. Fate attenzione a non tagliare l’intreccio dei fili. Svitate (in senso antiorario) gli anelli dei CONNETTORI DEI DIFFUSORI. Posizionate la forcella attorno al perno del connettore o inserite il filo avvolto nel foro del perno. Avvitate gli anelli in senso orario per serrare la forcella o il filo. NOTA: Assicuratevi che non vi siano fili sparsi che potrebbero toccare i fili o i connettori adiacenti. RMB-1095 Finale di Potenza a Cinque Canali

Ricerca dei Guasti Caratteristiche Nei sistemi audio molti problemi derivano da collegamenti sbagliati o inadeguate regolazioni dei controlli. Se vi si pone un problema, isolate l’area critica verificate i comandi, determinate la causa del problema e operate i necessari cambiamenti. Potenza di uscita continua (20-20kHz, < 0.03%) 200 watt su 8 ohm Potenza d’uscita DIN (1Khz, 1%) 330 watt su 4 ohm Distorsione armonica totale (20-20kHz, 8 Ω) < 0.03% Distorsione d’intermodulazione (60 Hz, 7kHz, 4:1) < 0.03% Risposta in frequenza (± 0.5 dB, –3dB) 15Hz-100kHz Fattore di smorzamento (20-20,000HZ, 8 Ω)

Se non siete in grado di far suonare l’RMB-1095 fate riferimento ai suggerimenti per le condizioni che seguono: La Spia di Accensione Sul Pannello Anteriore Non Si Illumina Non arriva corrente all’RMB-1095. Controllate il pulsante di accensione sul pannello anteriore. Assicuratevi che sia in posizione di accensione. Controllate i collegamenti alla rete sull’amplificatore e sulla presa di alimentazione in corrente alternata Nessun Suono Se l’amplificatore riceve l’alimentazione dalla rete ma non produce nessun suono, controllate gli indicatori del circuito di protezione sul pannello frontale. Se sono accesi guardate il paragrafo sotto. Se non sono accesi controllate tutti i vostri collegamenti e il settaggio dei controlli sugli altri componenti degli impianti. Controllate l’interruttore del selettore di ingressi sul pannello posteriore dell’RMB-1095 per assicurarvi che la sua posizione sia quella del tipo di ingresso che state utilizzando. L’indicatore di Protezione e’ Acceso Gli indicatori sul pannello anteriore si accendono quando il circuito di protezione dell’RMB-1095 ha disattivato l’amplificatore. Generalmente questo accade solo quando le aperture di ventilazione sono ostruite, quando c’è un cablaggio difettoso del diffusore, o dopo un periodo di utilizzo intenso. Spegnete l’impianto e aspettate che l’amplificatore si raffreddi. Premete dentro e fuori l’interruttore di accensione sul pannello anteriore per il reset dei dispositivi di protezione. Se il problema non si risolve o si ripresenta, c’è un problema nell’impianto o nello stesso amplificatore. Impedenza altoparlanti 4Ω minimi Rapporto segnale/rumore (IHF A) 116 dB Impedenza d’ingresso/Sensibilità 33kΩ/1.5 volt (sbilanciato) 33kΩ/±1.5 volt (bilanciato) Alimentazione 115 Volt/60Hz (versione USA) 230 Volt/50 Hz (versione europea) Assorbimento 800 W Dimensioni (LxAxP) 440x240x398mm Peso (netto) 34 Kg Tutte le caratteristiche sono corrette al momento della stampa. Rotel si riserva il diritto di apportare miglioramenti senza darne preavviso. THX Ultra™ e il logo THX Ultra sono marchi registrati della Lucasfilms, Ltd. Tutti i diritti riservati ADVERTENCIA: No hay componentes manipulables por el usuario en el interior del aparato. Cualquier operación de mantenimiento debe ser llevada a cabo por personal cualificado. ADVERTENCIA: Para reducir el riesgo de que se produzca un incendio o una descarga eléctrica, no exponga el aparato al agua o la humedad ni permita que ningún objeto extraño penetre en su interior. Si el aparato está expuesto a la humedad o algún objeto extraño penetra en su interior, desconecte inmediatamente el cable de alimentación de la red eléctrica. En caso de que fuera necesario, envíe el aparato a un especialista cualificado para su inspección y posterior reparación. Lea todas las instrucciones del presente manual antes de conectar o hacer funcionar el aparato. Conserve este manual cerca de usted para el caso de que necesite revisar las instrucciones de seguridad que se indican a continuación. Tenga siempre en mente las advertencias y la información relativa a seguridad que figuran tanto en estas instrucciones como en el propio aparato. Siga al pie de letra todas las instrucciones relacionadas con el funcionamiento del mismo. Español
