GEBRUIKSAANWIJZING RKB-250 ROTEL

Dit symbool maakt de gebruiker er op attent.
dat er zich binnen in het apparaat gevaarlijke
spanngen bevinden en de daarmee kans op
elektrische schokken.

Dit symbool geeft aan dat er bij het apparaat belangrijke bedienings- en onderhouds-aanwijzingen (service) gevoegt+zijn in de vorm van每次都handleiding.

CE

• Rotel products are designed to comply with international directives on the Restriction of Hazardous Substances (RoHS) in electrical and electronic equipment and the disposal of Waste Electrical and Electronic Equipment (WEEE). The crossed wheeie bin symbol indicates compliance and that the products must be appropriately recycled or processed in accordance with these directives.
• Tous les apparêels Rotel sont concus en totale conformité avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements électriques et Electroniques, ainsi que pour le recyclage des produits utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barre par une croix indique la compatibilité avec ces directives, et le fait que les apparêls peuvent être correctement recyclés ou traités dans le respect total de ces normes.
• Los productos Rotel está diseñados para satisfacer la normativa internacional en materia de Restrición del Uso de Sustancias Peligrosas (RoHS) en equipos electricos y electrónicos y eliminación de Desechos Procedentes de Equipos Eléctricos y Electrónicos (WEEE). El-symbol del carró de la basura tachado significía laplen satisfacción de la citadora normativa y que los productos que la incluyen deben ser reciclados o��ecados en concordancia con las mismas.
• Tutti prodotti Rotel sono realizzati seconde le norme internazionali per il trattamento delle sostanze pericolose (RoHS - Restriction of Hazardous Substances) in apparecchi elettrici ed elettronici, e per lo smaltimento di prodotti elettrici ed elettronici (WEEE - Waste Electrical and Electronic Equipment). Il significolo del cestino dei rifiuti con una croce sopra, indica la compatibilità con queste norme e che il prodotto devesse essere opportunamente ricicato o smalito in accordo con le direttive vigenti.
• Rotel-Produkte entsprechen den internationellen Richtlinien über die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genommen)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entspeichend entsorgt werden müssen.
• Rotel Produktions worden zo ontworpen dat zij voldoen aan de internationale regels betreffende bebeprking van milieuuonvriendelijk geordstoffen die geleuchtken worden in elektrische en elektronische apparatuur. Het symbol met doe vailcontainer met het kruis erdoor betektend u dat u, wannee u dit apparat wilt afvoeren, dit要去 doen volgens de regels die.daarvoor hier gelden.
  Rotelsprodukter urformade for att folja de internationla direktiven RoHS (Restriction of Hazardous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur utjanta elektriska och elektroniska producerk tas on hand. Symbolen med den overkorsade soptunnan inebár attprodukterna mäste utervinnas erller tas on hand enigt dessa direktiv.
• PioaykTb Rotel cnoepKTHPOBAHb TaK, Tc06b cOoTBETCTBOBaT bpe6oAHm MexdyuHapOaHbX dIpeKTHB no OpaHMeHHIO pImeHemn BpehBuX BeueCTB 3NeKpTOTeHXMeCkOM N3eKpTOHmO o6OpyDOBHn (Restriction of Hazardous Substances - RoHS), a Toxke No o6pauHnO COTnyXHBuM CBW cPOK 3NeKpTOTeHXMeCkM N3eKpTOHm o6OpYOBaHm (Waste Electrical and Electronic Equipment - WEEE). H3o6paeHne nepepeKHytoro MycOPHO 6aUka HA KoneCX 03HuOeT cOoTBETCBHe 3TM pTe6oABHnA, a Toxke To, 0To 3TN npOyKtB doJnxHb 6bTb BTOPuHn MCNOB3oBAHb (peuKnMIPOBAHb) nHN Xe o6o6oTAHb B cOoTBETCBN C yomOnyHTbMn Bblse DInpeKTHBAMn.

This symbol means that this unit is double insulated. An earth or ground connection is not required.
- Ce symbole signifie que l'apparil possède une double isolation électrique. L'utilisation d'une prise de terre ou de masse n'est pas obligatoire.
- Este símblo significía que el aparato está doblemente aislado, por lo que no requires ningún tipo de connexion a Tierra o masa.
- Questo significato indica che lo dato è doppiamente isolato. Non è necessario il collegamento della messa a terra.
- Dieses Symbol bedetut, dass dieses Gerät doppelt isoliert ist. Es musseder nicht geerdet werden.
Denna symbol betyder att apparaten ard dubbelisolerad och inte behover jordas.

ENGLISH 10
FRANCAIS 15
ESPANOL 21
ITALIANO 27
DEUTSCH 33
NEDERLANDS 38
SVENSKA 44
PYCCKIM 49

WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoed technicus!

EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkomen: LAST het apparaat gesloten. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Lees de gehele gebruiksaanwijing. Voordat u met het apparaat goat werkken is het van groot belang dat u weet hoe u ermee om要去en dan dat zo veilig möglichk. Bewaar deze gebruiksaanwijing op een plek, die u zich na verloop vanarend nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachtte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op: bed, sofa, plaid of andere onregelmatieg oppervlakken, waardoor de ventilatiegen geblokkeerd zonden+kunnen worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.

Het apparaat mag alleen aangesloten worden op het voltage zoals aangegeven op de achterkant, in dit geval 220 - 240 Volts 50Hz

Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soort-gelijke.

Maatregelen dienen genomen te worden, die de aording en polarisatie van het apparaat nicht te Niet doen. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoens enaar waar de kabel het apparaat binnengaat.

Wonneer het apparaat voor langere tijd Niet in gebruik is, dient de lichtnetkabel uit het lich-tnet verwijdert te zich.

Het apparaat za in service gegeven要去en worden wonneer een van de volgende situaties zich voordoet:

• Wanner het netsnoer en/of steker beschadigd zich.
• Wonneer er toch voorwerpen/vloeistof in het apparaatterecht zichn gekomen.
• Als het apparaat in de regen heeft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwi-jkend gedrag vertoont..
• Wanner het apparaat gezallen is en/of de kast beschadigd is.

Bedieningsorganen en aansluitingen

De in- en uitgangsaansluitingen

Inkoppling

IopKlHoyeHne

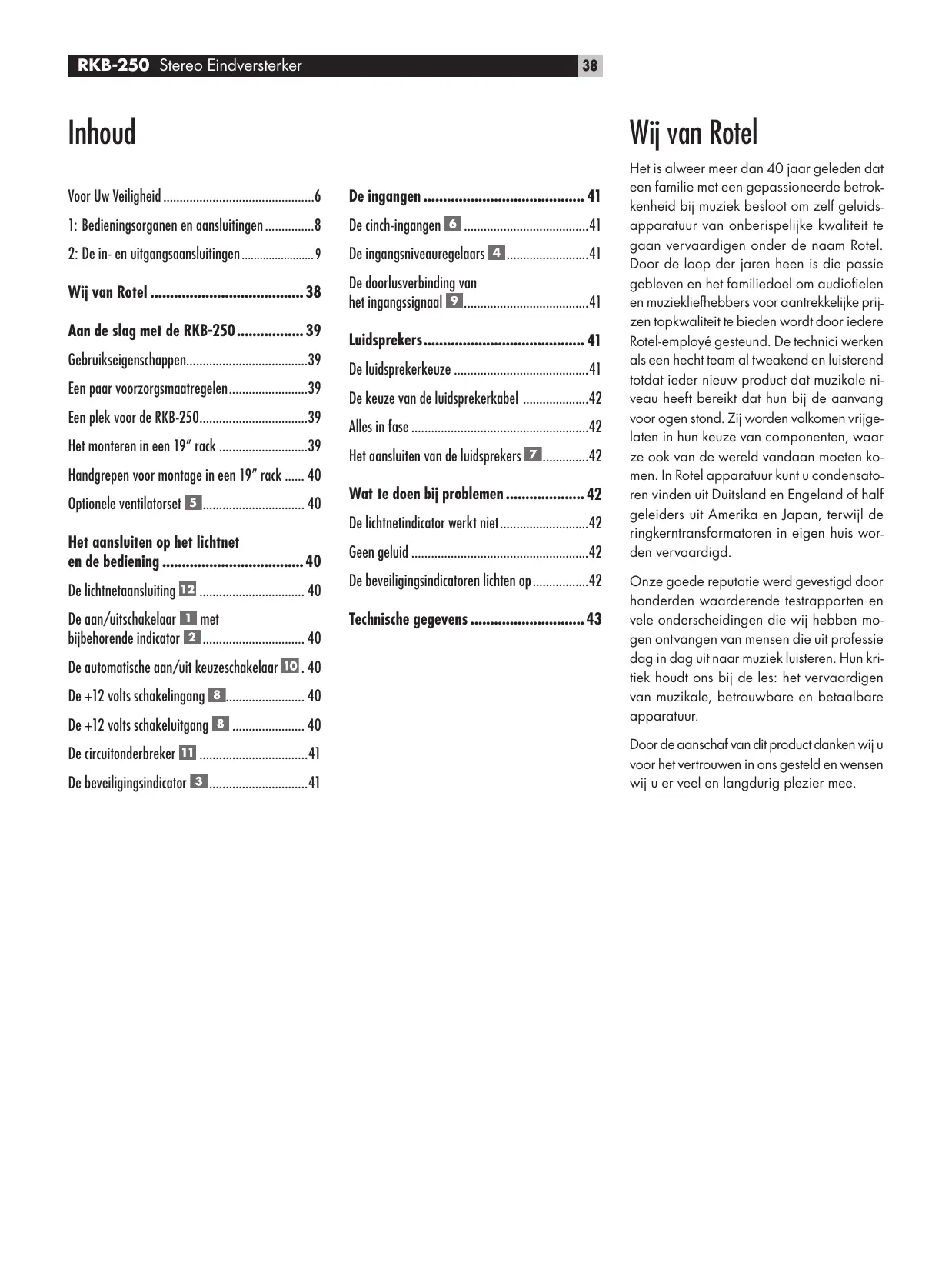

Contents

Voor Uw Veiligheid 6
1: Bedieningsorganen en aansluitingen. 8
2: De in- en uitgangsaansluitingen. 9

Wij van Rotel 38

Aan de slag met de RKB-250 39
Gebruikseigenschappen 39
Eenaarvorzorgsmaatregelen. 39
Een plek voor de RKB-250. 39
Het monteren in een 19^ rack 39
Handgrepen voor montage in een 19^ rack..... 40
Optioneleventilatorset 40
Het aansluiten op het lichtnet en de bediening 40
De lichtnetaansluiting 12 40
De aan/uitschakelaar met bijbehorende indicator 40
De automatische aan/uit keuzeschakelaar 10.40
De +12 volts schakelingang 8 40
De +12 volts schakeluitgang 8 40
De circuitonderbreker 11 41
De beveiligingsindicator 3 41

De ingangen 41
De cinch-ingangen6 41
De ingangsneiveuregelaars 4 41
De doorlusverbinding van het ingangssignaal 9 41
Luidsprekers 41
De luidsprekerkeuze 41
De keuze van de luidsprekerkabel 42
Alles in fase 42
Het aansluiten van de luidsprekers 7.42
Wat te doen bij problemen 42
De lichtnetindicator werkt nicht. 42
Geengeluid 42
De beveiligingsindicatoren lichten op. 42
Technische gegevens 43

Wij van Rotel

Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrok- kenheid bij muziek besloot om zelf geluids- apparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke pri- zen topkwaliteit te bieden worden door iedere Rotel-employed gesteund. De technici werken als een hecht team al twiceend en luisterend totdat ieder nieuw product dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkommen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan moeten ko- men. In Rotel apparatuur kurz u condensatoren vinden uit Duitsland en England of half geleiders uit Amerika en Japan, terwijl der ringkerntransformatoren in eigien huis wor- den vervaardigd.

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele onderscieidingen die wij hebben mo- gen ontvangen van mensen die uit professsie dag in dag uit maar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit product danken wij u voor het vertrouwen in ons gesteld en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RKB-250

Wij danken u voor de aankoop van onsze RKB-250 eindversterker. Wij+zijn ervan overtuigd, dat de muziek d.m.v. deze RKB-250 ten gehore gebracht, voor u een jarenlange bron van plezier zal zich.

De RKB-250 is een hoogontwikkelde twee-kanaals eindversterker, voor het verrichten van zeer hoge prestaties in een audioketen. Volkomen gescheiden uitgangstrappen, een zeer ruim bemeten energiehuishouding, eerste klas onderdelen en tatsächelijk Rotel's "Balanced Design" concept staan borg voor een excellente geluidskwaliteit. Bovenstaande kenmerken make n de RKB-250 tot de ideale kompaan voor moeilijk aan te sturen luidsprekereenheden.

Gebruikseigenschappen

• Twee kanalen eindversterker, met een vermogen van 50 watts per kanaal aan 8 ohm.
  In te bouwen in een standard 19" rack. De handgrepen zich te verwijderen macht de inbouwbreedte te krap zich.
• Niveau-instelling d.m.v. instelpotentiometers op de Voorkant. Deze+kunnen op drie manieren worden geconfigureerd: verdekte instelling,instilling middels knopjes en afgedekt met pluggen om instelling door derden te voorkomen.
• Door gebruiker instelbare aan/uitschakel-mogelijkheden: handmatig, automatisch bij signalaanbod of d.m.v. een 12 volts "trigger"signaal.
• Ruimte voor het aanbrengen van een koelventilator voor gebruik onder extra zware omstandigheden.
• Beveiligd gegen extreem en verkeerd gelebruk met aanduiding op de voorkant.

Een paar voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijizing. Er staat behalte over het installereren en de bediening, belangrijke informatie in over de verschillende manieren waarup u de RKB-250 in uw installmentie kan inpassen, alsmede algemene richtlijnen om het maximale uit uw audio-installatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk maybe te make, toch nog vragen hebben aarzel dan Niet om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden. U mag ook contact met ons opnemen, wij staan open voor uw vragen en commentaar.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigen doos.

Dit zijn Rotel's algemene garantievoorwaarden: 5aar op de elektronische onderdelen, 2aar op de mechanische onderdelen en 1aar op een laserunit. Voor het claimen van garantie moet u wel in het bezit zich van de originele aankoopfactuur. De garantie is Niet overdraagbaar.

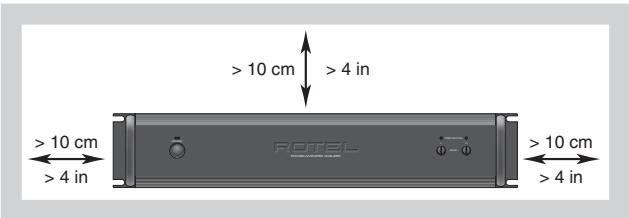

Een plek voor de RKB-250

Deze eindversterker kan gemonteerd worden in een standard 19" rack of gewoon geplaatst worden op een solide ondergrond.

Als u Niet van de 19" rack möglichkheid gebruik maakt, zet hem dan op een stevige ondergrunduit dezon. Ook houdt hij nicht van ditte,vocht en trillingen.Vooral niets op de versterkerplaatsen en zorg ervoor dat er geen vloeistof in de versterker terecht kan komen.

Het spreekt voor zich dat u bij het uitkiezen van een plek het toch wel hoge gewicht van de RKB-250 in de gaten houdt.

De RKB-250 produeert ook onder normale omstandigheden nogal wat warmte. De koelribben en de ventilatieopengen zijn darüber onder normale condites ruim voldoende omdeze warmte adequateat te kunnen afvoeren. Zorg dat de RKB-250 de ruimte heeft (±10cm. rondon). Plaatst u hem in een meubel, zorg dan voor voldoende ventilatie.

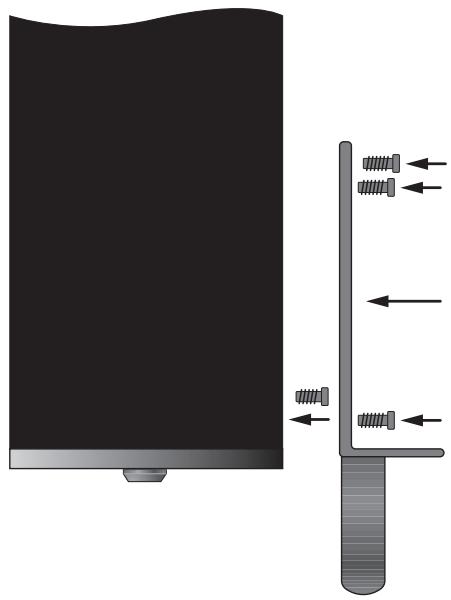

Het monteren in een 19'' rack

De RKB-250 wordt geleverd met inbouwmaterial voor een 19^ rack. De installmentieGaat als volgt:

1. Houdt een klamp gegen de zijkant van de versterker om de schroef te lokaliseren welke u moet verwijderen om de klamp te kuren monteren. Verwijderervolgens met een kruskopschroevendraier de schroef en verrang deze door een kortere die bij de kit geleverd is.
2. Plaats nu de klamp, stek drie langere schroeven in de gaten en draai ze tenslotte vast in de versterker.
3. Herhaaldezelfdhandelingen voor de andere zijde van deversterker.

EXTRA INFORMATIE: Mocht de hoogte van de versterker bij inbouw in een 19^ rack u parten spelen dan kutu de pootjes van de RKB-250 verwijden. Bewaar de pootjes en bijbehorende schroeven goed, voor eventueel later gebruik.

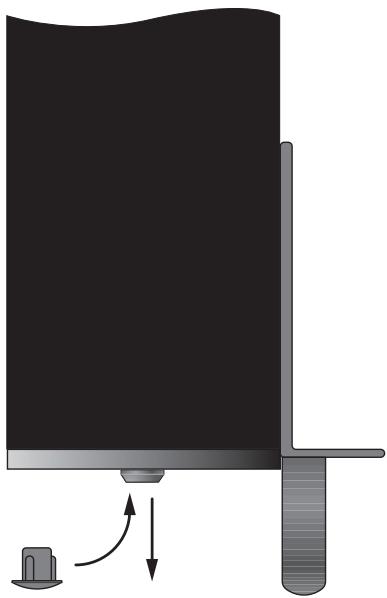

Nadat u de klampen heeft geinstalleerd, gebruikt u de vier schroeven die bij het rack geleverd zich om de versterker te monteren. Zorg er voor dat u de schroeven goed vastdraait.

Handgrepen voor montage in een 19'' rack

De klampen voor 19" inbouw worden geleverd met afneembare handgrepen. De handgrepen worden gemonteerd met elk twee lange kruskopschroeven, die door de klamp worden gestoken en worden vastgedraaid in de schroefdraad van de handgreep. Gebruikt u geen handgrepen stopt dan de bijigeleverde rubber dopjes in de gaten van de klampen.

Optionele ventilatorset 5

De RKB-250' ruim uitgevoerde koelplaten zorgen voor voldoende koeling onder normale omstandigheden. WonneerECHter door rackmontage of een andere benauwde omstandigheid gecombineerd met ook warmte afgevende apparaten de temperatuur wel erg ver oploopt, kan een extra koeling nodig zich. Maarvoor hebben we de optioneel verkuijbare ventilatorset RKBF-1 op de markt gebracht. Deze is zeer eenvoudig te installereren. Een bijkomend voordeel van dieze ventilator is dat de versterkerprestaties worden verbeterd, special bij het aansturen van moeilijke luidsprekerbelastingen. Laat u over dieze set informeren door uw Rotel-adviseur.

EXTRA INFORMATIE: Deze koelset maakt wel wat geluid tijdens zichwerk. Het lijkt ons dan ook verstandig de eindversterker op eenplaats te zieten waar uw luisterplezier Niet door dat geluid worden bedorven.

Het aansluten op hetlichtnet en de bediening

De lichtnetaansluiting 12

Uw RKB-250 is ingesteld op het lichtnetvoltage van het land waarin hij gekocht is. In uw geval dus 230/240 volts. U kunt het ingestelde voltage controleren op de achterkant van het apparaat.

Wij hebben het juiste netsnoor bij de RKB-250 gedaan. Gebruik alleen dit snoer of een perfect equivalent. Gebruik NOOIT een verlengsnoor. U kunt een z.g. spanningsblok gebruiken,ECHTER alleen als deze geschikt is voor de hoeveelheid stroom die de RKB-250 uit het lichtnet trekt.

Zorg dat de versterkeruitgeschakeld staat
wonneer u het bijeleverde netsnoer op de
versterker en op het lichtnet aansluit.

Als u van plan bent om langdurig van huis te zich, adviseren wij u uw gehele beeel en geluidsinstallatie (dus ook de RKB-250) van hetlichtnet te ontkoppelen.

De aan/uitschakelaar met bijbehorende indicator 2

De aan/uitschakelaar vindt u links op de voorkant van de versterker onder de aanduiding "POWER". Wanner u de RKB-250 aan wilt zetten (of om een van de automatische aan/uit functies te activeren) drukt u deze schakelaar in. Het lampje boven deze schakelaar gaat nu aan ten teken dat de versterker aan staat. Wanner u nu nogmaals de schakelaar indrukt gaat de RBK-250 ut.

De automatische aan/uit keuzeschakelaar 10

U kurz op drie manieren de RKB-250 al dan nicht automatisch aan/uit zetten. U kurz kiezen met de schakelaar op de achterkant van de versterker op de onderstaande wijze:

• Met deze schakelaar in de uit ("OFF") positie, kunt u de RKB-250 middels de schakelaar "POWER" op de voorkant handmatig aan- en uitzetten. Gebruik deze manier ook wanner u met de geschakelde spanningsuitgang op de achterkant een ander apparaat b.v. een voorversterker aan/uit wilt zetten.

• Met denen schakelaar in de SIGNAL SENSE positie, worden de RKB-250 automatisch aangeschakeld zodia er een signal op de ingang komt. De versterker gaat waar uit ("STANDBY") wonneer de RKB-250 gedurende enkele minutes geen signaleermeer ontvangt. Het gebruik van de aan/uit schakelaar op de voorkant doet deze functieECHter teniet. Deze schakelaar要去us op aan ("ON")staan voor deze functie. Staat denen schakelaar op uit ("OFF") dan staat de versterker onder alle omstandigheden dan ook=eit.

• Met deutsche schakelaar in de "12V TRIG" positie, worden de versterker automatisch aangeschakeld wanner er een 12 volt signal verschijnt op de 3.5mm "12 TRIG IN" aansluiting links van deutsche schakelaar. Zodra dit 12V. signal verwijdigtGaat de RKB-250 uit. Ook deze "auto-aan/uit" functie werktECHter nicht wanner de "POWER" schakelaar op de voorkant van de versterker Niet is ingedrukt.

De +12 volts schakelingang 8

Op deze 3.5mm plugaansluiting要去 een signaal van +12 volts zetten, van b.v. een Rotel voorversterker of surround-processor, om de versterker op afstand aan en uit te kuren schakelen. Om deze functie te kuren gebruiken要去 de betreffende schakelaar in de linker positie gezet worden (zie vorige paragraaf).

Deze schakelingang werkt bij zowel gelikkals wisselspanning en deze mag variieren tussen 3 en 30 volts. Voor deze functie heeft u een kabel nodig met aan beiden zichden een 3.5mm miniplug. Het 12 volt signal staat op de tip van de plug.

De +12 volts schakeluitgang 8

De 3.5mm aansluiting gerekt "OUT" is om het schakelsignaal over te brengen maar een ander component dat op eenzelfde wijze werk. Op deze aansluiting staat alleen een 12 volts signaal als ook op de aansluiting "IN" een 12 volts signaal staat.

De circuitonderbroker II

Een 10 ampère circuitonderbroker op de achterkant beschermt de voeding van de versterker. Normaal gesproken worden dit circuit alleen aangesproken onder bedreigende en extreme omstandigheden die resulteren in een excessief hoge stroomafname. Om de onderbrekerfunctie te herstellen drukt u op de toets "AC BREAKER". Wordt deze circuitonderbroker regelmatig aangesproken dan worden hetijd uw Rotel adviseur om technische steun te vragen.

De beveiligingsindicator 3

De RKB-250 is uitergerust met een thermische beveiliging, welke de versterker behoedt voor schadeverooraakt door foulief of extreem gebruik. In tegenstelling tot vele andere versterkers, werkt dit beveiligingscircuit onafhankelijk van het audiosignaal, dus heeft het geen invloed op de geluidsweergave. De beveiliging houdt continu de temperatuur in degaten en schakelt de versterker uit wanner deze te heet worden.

Bovendien heeft de RKB-250 een stroombe-veiligingscircuit, die hem beschermt gegen te lage luidsprekerimpedancies.

Mocht deze alarmsituation zich voordoen, dan stopt de versterker met het produceren van geluid en een of beiden indicators "PROTECTION" gaat/n branden. Gebeurt dit, schakel de versterker dan uit,That hem gedurende enkele minuten afkoelen en probeer er ondtussen ache ter te komen wat de oorzaak van het probleem zou+kennen. Wanneru nu de versterker weer aanzet, za het beveiligingscircuit zichzelf herstellen en blijft/ blijven de indicator/suit.

In de meeste gevallen worden het beveiligingscircuit geactiveerd door een fouitieve aansluiting b.v. kortsluiting van de luidsprekerbedra-ing of slechte ventilatie met oververhitting als gevolg. Slechts in uitzonderlijke geval- len za de impedantie (extreem laag) of de Inductie (zeer hoog) van een luidspreker de oorzaak zichen van het ingrijpen van het beveiligingscircuit.

De ingangen

Zoals vrijwel alle huiskamercomponenten sluit u de RKB-250 aan middels kabels met de bekende cinchpluggen. Tevens hebben we de RKB-250 uitgerust met een stel signaaldoorvoeraansluitingen om het signal onversterkt door te+kunnen voeren aan een ander component.

De cinch-ingangen6

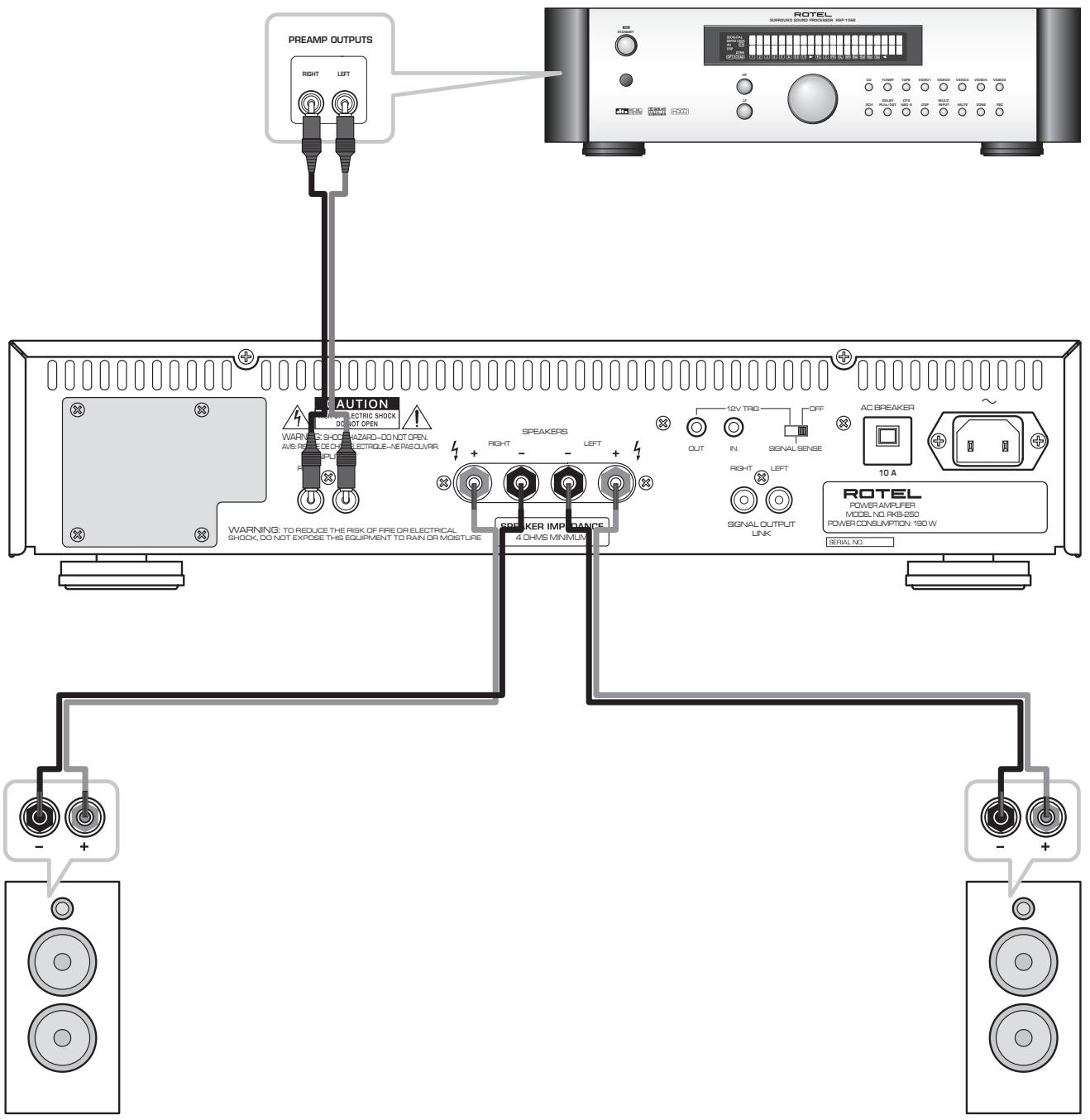

Zie figuur 2

Op deze ingangen sluit u uw voorsterker of surround processor aan. Gebruik als het even kan kwaliteits verbindingskabels.

Verbind de linker uitgang van uw voorsterker met de aansluiting "LEFT INPUT" van de RKB-250. Verbind de rechtter uitgang van uw voorsterker met de aansluiting "RIGHT INPUT".

De ingangsniveauregelaars 4

Met de twee potentiometers op de voorkant, kurz u het geluidsniveau van de versterker per kanaal instellen. Zo kurz u de RKB-250 aanpassen aan andere componenten in een gecompliceerde installment. De regelaar gesmerkt "L" regelt het linker kanaal, de regelaar gesmerkt "R" hetrecht.

Gebruik eenkleine platte schroevendraaier om de niveaus in te stellen: rechtsom hoger en linksomlager.

Wenst u de regelingen wat prettiger bij de hand te hebben schuif dan de bijgeleverde knopjes voorzichtig over de asjes van de potentiometers. Wilt u deinstallingen onbereikbaar maken voor derden druk dan de tevens bijgeleverde rubber dopjes in de gaatjes.

De doorlusverbinding van het ingangssignaal 9

Dit pau crinch-aansluitingen kan gebruikt worden om het onversterkte signaal door te sturen maar een ander component, bij voorbeeld het doordussen maar een andere eindversterker voor een extra stel luidsprekers. Het ingangssignaal staat op deze twee uitgangen ("SIGNAL OUTPUT LINK") altijd tot uw beschikking.

Luidsprekers

De RKB-250 heeft tweeaar kleurgeco-deerde luidsprekeraansluitingen, eenaar per kanaal.

De luidsprekerkeuze

De nominale impedantie van de luidsprekers die u op de RKB-250 mag aansluiten is minimaal 4 ohm. Wenst u parallel een tweedeaar luidsprekers aan te sluiten op de RKB-250, dan wordt de totaalimpedantie altijd lager dan de laagste impedantie.Voorbeeld: Wanneru twee stel luidsprekers van 8 ohm wilt aansluiten dan "ziet" de versterker slechts een 4 ohm belasting. Wanneru uus een tweede stel luidsprekers wenst aan te sluiten zorg dan dat de impedantie per speaker niet lager is dan 8 ohm.

De keuze van de luidsprekerkabel

Om de volle potentie van deze versterker te kuren ondergaan adviseren wij u hoge kwaliteit luidsprekerkabel te gebruiken. Standaard twee-aderig draad werk tel, maar, en u knot het geloven of Niet, de kwaliteit van de kabel isECHT van groe invloed op de to-tale prestaties van uw installatione, vooral bij grotere lengtes. Gebruik dan daarom ook dik luidsprekerdraad, wellicht zou u konnen overwegen speciaal luidsprekerkabel aan te schaffen. Informeer eens bij uw Rotel leverancier over de diverse mogelijkheden voor uw installatione.

Alles in fase

Het is Niet alleen belangrijk dat u de luid-sprekers met de juiste kanalen verbindt, (hier-mee bedoelen wij links aan links en rechts aan rechts enz.), maar ook dat u ze correct aansluit t.o.v. het signaal. Kortom, wat要去 u doeon?

Zorg ervoor dat de + (rood) van de speaker aan de + van de versterker is aangesloten en dus de - (zwart) van de speaker aan de - van de versterker. Goede luidsprekerkabel, zoals in het vorige onderwerp besproken is, om het u gemakkelijk te makeen, meestal gekerkt doordat een tekst op een van de twee aders is afgedrukt of indediaad een van de twee geleiders gekerkt is met een kleur. Als u die tekst of kleur op alle kanalen als plus aanhoudt dan weet u dat u het goed gedaan heeft. Controle is dan ook nicht meer moodzakelijk.

Het aansluiten van de luidsprekers 7

Zie figuur 2

De RKB-250 heeft tweeaar kleurgecodeer de luidsprekeraansluitingen, eénaar per ka naal. De aanduidingen boven de connectoren tonen u de correcte verbindingswijze. De genoemde connectoren kunnen aangesloten worden met kaal gestripte kabel, middels de bekende kabelvorkjes en met banaanpluggen, hoewel dat LASTe binnen de Europese gemeinschap (officieel) Niet mag.

Gebruik genoeg kabel om eventuele bij calamiteiten de luidspreker of de versterker weg te{kunnen schuiven.

Als u gegen alle community-regels in toch banaanpluggen wilt gebruiken, moet u de draaipluggen van de RKB-250 wel helemaal indraaien.

Het Beste is om verbindingsvorkjes voor de luidsprekeraansluitingen te gebruiken. Wilt u城县 de kabels direct aan de luidsprekeruitgangen monteren, strip dan de juiste hoeveelheid isolatie van de kabel zonder het draad zich af te snijden en stek deze dan door het gat van de verbindingsas nadat u de draaipluggen heeft losgedraaid. Draai deze danervolgensweer vast.

EXTRA INFORMATIE: Let er vooral goed op dat er geen verdwaalde draadjes van de ene luid-sprekeruitgang de andere uitgang raken!

Sluit de linker luidspreker aan op de connectoren gerekt "LEFT" en de rechtier luidspreker op de connectoren gerekt "RIGHT". Zorg dat de plus van de luidspreker, meestal rood gerekt, op de plus van de versterker worden aangesloten en de min, meestel zwart, op de min van de versterker.

Wat te doen bij problemen

De meeste problemen in geluidsinstallaties ontstaan door slechte aansluitingen of het verkeerd gebruik van de knoppen en toetsen. Als u problemen gegenkomt, probeer ze dan te lokaliseren: check eerst de bedieningsorganen en kaak eventueel de juiste correcties. Komt u er dan nog nicht ut, probeer dan de onderstaande suggesties:

Het is duidelijk: uw RKB-250 ziet het lichtnet Niet. Controller of de aan/uitschakelaar "POwER" wel ingedrukt is en controller tevens of de lichtnetkabel wel goed en stevig is aangesloten. Check ook of er wel een muzieksignaal aanwezig is wanneer u de aan/uitwijze "SIGNAL SENSING" heeft gekozen en of er wel een +12 volts signaal is wanneer u deze wijze van aan/uitschakelen gebruikt.

Geeng geluid

De lichtnetindicator brandt wel, maar jammer genoeg weinig welluidende klanken. Controller erst of de beveiligingsindicatoren branden. Is dat underdaad het geval, handel dan als onderstaand. Zo Niet, check dan alle verbindingen en of de toetsen en knappen van de voorafgaande apparatuur wel correct staan. Overtuig u er van of de ingangsverbindingen wel overeenstemmen met de mono/stereoconfigatie van de luidspekeraansluitingen

De beveiligingsindicatoren lichten op

Als de beveiligingsindicatoren oplichen is er iets loos. Er zijn nu drie möglichheden: de ventilatiegaten bovenop de versterker worden geblokkeerd, er heerst kortsluiting bij de luidsprekeruitgangen of er is een tijdje lang extream met de RKB-250 te keer gegaan. Zet de versterker eerst uit, check dan de earest twee möglichheden. De derde möglichkHzid weet u zelf het best. Wacht een paar minuten om de RKB-250 de gelegenheid te geben af te koelen. Zet de versterker wee aan. Nu要去h het probleem zich opgelost. Doet hij het nog Niet of treedt het verschijnseel waar op, dan is het tijd om contact met uw leverancier op te nemen.

Technische gegevens

Continue uitgangsvermogen aan 8 ohm alle kanalen functionerend

(20-20.000 Hz. < 0,03% THD):

50 Watts p/kan. aan 8 ohm.

Continue uitgangsvermöen aan 4 ohm alle kanalen functionerend (DIN bij 1kHz. en 1% THD):

90 Watts p/kan. aan 4 ohm.

< 0,03% bij vol vermogen, half vermogen en bij 1 Watt

Intermodulatie verrorming (60 Hz:7 kHz., 4:1):

< 0.03%

Dempingsfactor (20-20.000 Hz. aan 8 ohm):

200

Ingangsimpedantie: 20 k ohm

Ingangsgveeligheid: 1 V.

Versterkingsfactor: 26 dB

Overturingsniveau aan de ingang: 5 V.

Piekstroom: >25A

Frequeniebereik (± 1 dB): 10Hz. - 100kHz

Signaal/ruisverhouding (IHF, A network): 115 dB.

Kanaalscheiding: >70 dB.

Luidspekerimpedantie: 4 ohm minimaal

Activeringsniveau bij "SIGNAL SENSE": 3 mV aan de ingang

Lichtnetspanning: 115 V. 60 Hz. Of 230 V. 50 Hz.

Vermogensopname: 190 Watts 22 Watts verlies 2.3 Watts in "standby"

Afmetingen: 430x100x322 mm. (bxhxd)

Netto gewicht: 8 kg

Hoopte van het voorpaneel: 2 U, 88.1 mm.

Een inbouwopening in een eventeel zich te mak-ken audiomeubel要去 aan alle kanten

minstens 1mm groter�zijn dan de afmetingen van het in te bouwen component.

Gegevens en ontwerp zijn voorbehonden.
Rotel en het Rotel hifilogo�n geregistree handelsmerken van

The Rotel Co. Ltd., Tokyo, Japan
