BEDIENUNGSANLEITUNG RKB-250 ROTEL

Stereo eindversterker

Stereoslutsteg

YcHnIeJIb MoUHocTn

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollen den vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.

WARNING: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschlieben, länger keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerätsofar vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführten.

Bitteleen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu bechachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist. Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch oder einem Staubsauger. Verwendten Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, dass an den Anschlussstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.

Betreiben Sie das Gerät nicht in der Nähe von Wasser.

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist, so dass die Luft ungehindert zirkulieren kann. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät soll neu dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben (Europa: 230 V/50 Hz).

SchlieBen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder P polarisationsvorschriften zu umgehen. Das Netzkabel solle an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Um das Gerät vollständig von der Stromversorgung zu trennen, müssen Sie das Netzkabel aus der Steckdoseziehen. Die Betriebsanzeige leuchtet dann nicht.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist damit an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Während eines Gewitters oder bei Nichtbenutzung über einen längeren Zeitraumziehen Sie den Netzstecker aus der Steckdose.

Verwenden Sie nur vom Hersteller spezifiziertes Zubehor.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlanden noch Wagen oder fahrbaren Untergestehen transportiert werden.

Verwenden Sie gemäß Class 2 isolierte Laufsprecherkabel, um eine ordnungsgemäß Installation zu gewährleisten und das Risiko eines elektrischen Schlags zu minimieren.

Ist das Gerät z.B. während des Transports über länger Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunstet ist.

Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:

dasNetzkabeloderderSteckerbeschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
das Gerat Regen ausgesetzt war,
das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
das Gerät hingefallen ist bzw. beschädigt wurde.

Bedienelemente und Anschlüsse

Sicherheits- und Warnhinweise 6

1: Bedienelemente und Anschlüsse 8
2: Anschlussdiagramm 9

Die Firma Rotel. 33

Zu dieser Anleitung. 33
Ausstattungsmerkmale 34
Einige Vorsichtsmaßnahmen 34
Aufstellung des Gerötes 34
Montage im Rack 34
Griffe 34
Optionales Lüfter-Kit 5 35

Netzspannung und Bedienung 35
Netzeingang 12 35
Netzschalter
Betriebsanzeige 2 35
Schalter zum Aktivieren bzw.
Deaktivieren der Einschaltautomatik 10 35
12-V-Trigger-Eingang 8 35
12-V-Trigger-Ausgang 8 35
Sicherungsautomat 35
PROTECTION-LEDs 3 35

Signalanschluss 36
Cinch-Eingänge 6 36
Pegelsteller 4 36
Signal Output Link 36
Laufsprecher 36
AuswahlderLautsprecher 36
Auswahld der Laustspecherkabel 36
Polarität und Phasenabgleich 36
Anschlieben der Laufsprecher 36
Störungssuche 37
Die Betriebsanzeige an
der Gerätefront leuchtet nicht. 37
Kein Ton.
Die PROTECTION-LEDs leuchten
Technische Daten 37

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musicstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlässigkeit bei gleichzeitig wichtigen Preisen.

Wir danken Ihnen, dass Sie sich für diesen Rotel-Produkt entschieden haben und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für die Rotel-Stereo-Endstufe RKB-250 entschieden haben. In einem hochwertigen Musik-oder HiFi-Cinema-System werden Sie mit dieser Rotel-Endstufe weitere Jahre Musikgenuss pur erleben.

Die RKB-250 ist eine moderne 2-Kanal-Endstufe. Sie überzeugt dank diskreter Leistungs-transistoren, einem leistungsstarken Netzteil mit Ringkerntransformer, erstklassigen Bauteilen und Rotels Balanced-Design-Konzept mit hochster Wiedergabequalität. Aufgrund der hohen Stromlieferfähigkeit kann die RKB-250 problemlos mit anspruchsvollen Lautsprechern kombiniert werden.

Ausstattungsmerkmale

2-Kanal-Endstufe mit 50 Watt pro Kanal an 8 Ohm.
- Rack-Montage möglich (internationale Standard-Rackhöhe 2U). Die Griffe bzw. das Rack-Montagekit konnen bei Einbau auf begrenzterem Raum entwickert werden.
- Pegelsteller an der Gerätefront (konnen auf drei Arten konfiguriert werden).
- Einsatzautomatik über Eingangssignal-Erkennung, ein 12-V-Trigger-Eingang und ein 12-V-Trigger-Ausgang.
- Einbauvorrichtung für einen optionalen Lüfter zur verstärkten Wärmeabführung und verbesserten Performance.
Schutzschaltung bei Störungen mit LED-Anzeigen an der Gerätefront.

Einige Vorsichtsmaßnahmen

Lesen Sie sich die Bedienungsanleitungitte vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (itte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen themselves, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial der RKB-250 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport der Endstufe in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantielseistung in Anspruchephemen.

Aufstellung des Gerätes

Die Endstufe kann in ein Standard-Rack eingebaut oder auf einer stabilen Oberfläche platziert werden.

Verwenden Sie kein Rack, stellen Sie die RKB-250 auf eine stabile, ebene Oberfläche. Setzen Sie das Gerät weder direktem Sonnenlicht, extremer Wärme, Feuchtigkeit noch starken Vibrationen aus. Stellen Sie keine anderen Gegenstände (Geräte oder sonstige Dinge) auf die RKB-250. Esarf keine Flüssigkeit in das Gerät gelangen.

Berücksichtigten Sie beim Aufstellen das Gewicht der Endstufe. Stellen Sie sicher, dass Regal bzw. Schrank stabil genug sind, um die RKB-250 zu tragen.

Die RKB-250 erwart sich während des normalen Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Ventilationsöffnungen abgeführten werden. Um das Gehäuse muss ein Freiraum von mindestens 10 cm gewährleistet sein.

Stellen Sie sicher, dass bei Unterbringung in einem Schrank eine ausreichende Luftzirkulation sichergestellt ist.

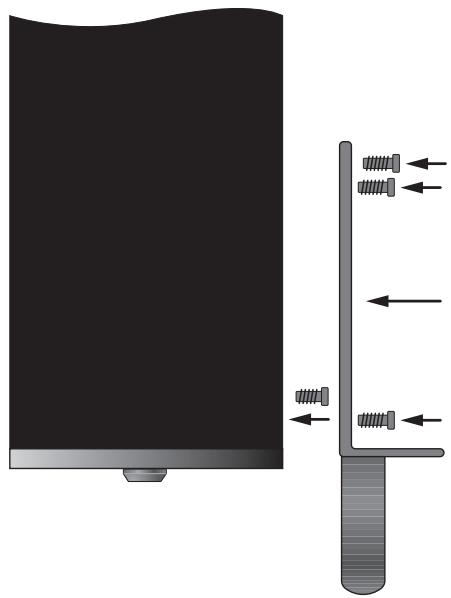

Montage im Rack

Die RKB-250 wird zur Installation in ein Standard-Rack mit zwei Montagehalterungen gefelfert.

1. Halten Sie eine Halterung gegen die Seite der Endstufe, um die Gehäuseschraube zu lokalisieren, die aus Platzgründen entfernt werden muss. Entfern den Sie diese Schraube mit einem Kreuzschlitzschraubendreher (Phillips) und ersetzen Sie sie mit einer der kurzen Kreuzschlitz-Maschinenschrauben (Phillips), die den Halterungen beiliegen.
2. Installieren Sie die Halterung für die Rack-Montage, indem Sie drei der langen Kreuzschlitz-Maschinenschrauben (Phillips) durch die Halterung und in die Gewindelöcher an der Seite der Endstufe drehen.
3. Wiederholen Sie dies für die Halterung an der anderen Seite der Endstufe.

HINWEIS: Benötigen Sie mehr Platz im Rack, so können Sie die Fuß an der Unterseite der Endstufe entfern. Bewahren Sie die Fuß für einen eventuellen späteren Einsatz auf.

Nach der Installation montieren Sie die Endstufe mit den vier beiliegenden Befestigungsschrauben. Stellen Sie sicher, dass alle vier richtig festgezogen werden.

Griffe

Die Montagehalterungen für das Rack werden mit Griffen gefelfert, die installiert oderentaernt werden konnen. Die Griffe werden mit zwei der langen Kreuzschlitz-Maschinenschrauben installiert, die durch die Halterung in die Gewindelöcher im Griff gedreht werden. Entfernen Sie die Griffe, so setzen Sie die der Halterung beiliegenden Gummistöpsel in die Locher ein.

Optionales Lüfter-Kit 5

In den meisten Installationen bieten die großzügig ausgeführten Kühlkörper eine ausreichende Wärmeabführung. Jedoch kann es bei der Montage in ein Rack oder bei der Installation in andere räumlich begrenzte Bereiche in der Höhe wärmeerzeugender Komponenten sinnvoll sein, für zusätzliche Kühlung zu sorgen. Zu thisem Zweck konnen Sie einfach das optionale Lüfter-Kit RKBF-1 installieren. Einerseits reduziert es die Betriebstempoatur, anderersects erhöht es die Performance der Endstufe (insbesondere, wenn anspruchsvolle Lautsprecher angeschlossen sind). Lassen Sie sich thisbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten.

HINWEIS: Das optionale Lüfter-Kit erzeugt während des Betriebes Mechanische Gerausche. Wahlen Sie dazu bei Nutzung dieser Kits einen Standort für die Endstufe, an dem das Gerausch nicht störend wirkt.

Netzspannung und Bedienung

Netzeingang 12

Ohre RKB-250 wird von Rotel so eingestellt, dass sie der in Ihr dem Land üblichen Wechselspannung (Europa: 230 Volt/50 Hz, USA: 120 Volt/60 Hz) entspricht. Diese Einstellung ist an der Geräterückseite angegeben.

Die RKB-250 wird mit dem passenden Netz-kabel gefeliefert. Verwenden Sie nur diese oder ein vergleichbares Kabel. Modifizieren Sie das beiliegende Kabel nicht. Verwenden Sie kein Verlängerungskabel.

Stellen Sie sichere, dass die RKB-250 vor dem Anschlieben an das Netz abgeschaltet ist, sich der Netzschalter also in der AUS-Position befindet. Verbinden Sie nun das Netzkabel mit dem Netzeingang am Gerät. Stecken Sie das andere Ende in eine Wandsteckdose.

Sind Sie für längerere Zeit nicht zu Hause, sollen Sie ihre Endstufe aus Sicherheitsgründen vom Netz trennen.

Netzschalter 1 Betriebsanzeige 2

Der Netzschalter ist links in die Gerätefront integriert. Drücken Sieihn, um die Endstufe einzuschalten (bzw. einen der optionalen automatischen Einschaltmodi zu aktivieren). Die Betriebsanzeige über dem Schalter beginnnt zu leuchten und zeigt an, dass die Endstufe eingeschaltet ist. Drücken Sie zum Ausschalten der Endstufe erneut den Netzschalter.

Schalter zum Aktivieren bzw. Deaktivieren der Einsatzautomatik 10

Die RKB-250 verfügt an der Rückseite über einen Schiebeschalter, über den Sie zwischen drei verschiedene Modi wahren können:

• Befindet sich der Schalter in der OFF-Position, wird die Endstufe manuell über den Netzschalter an der Gerätefront ein- und ausgeschelt. Wahlen Sie die ces Einstellung auch, wenn die Endstufe an eine schaltbare Netzsteckdose ange-schlossen ist.
• Befindet sich der Schalter in der SIGNAL SENSE-Position, so schaltet sich die Endstufe automatisch ein, wenn an den Eingängen ein Signal anliegt. Kommt über einen Zeitraum von mehreren Minuten kein Signal an, schaltet die Endstufe in den Standby-Modus. Diese Funktion kann nur genutzt werden, wenn der Netzschalter an der Gerätefront vorher eingeschaltet wurde.
• Befindet sich der Schalter in der 12V TRIG-Position, wird die Endstufe automatisch eingeschaltet, wenn am 12V TRIG-Eingang linksiben dem Schiebgeschalter ein 12-V-Trigger-Signal anliegt. Liegt kein +12V -Signal an, schaltet die Endstufe in den Standby-Modus. These Funktion kann nur genutzt werden, wenn der Netzschalter an der Gerätefront vorher eingeschaltet wurde.

12-V-Trigger-Eingang 8

An die mit IN gekennzeichne Anschlussbuchse kann zum Ein- und Ausschalten der Endstufe ein Anschlusskabel zur Übertragung eines +12-V-Triggersignals von einem RotelVorversteller bzw. -Surround-Prozessor angeschlossen werden. Dazu ist der daneben liegende Schiebeschalter in die linke Position zu setzen (siehe Abschnitt oben).

Der TRIGGER-EINGANG reagiert auf Gleich-oder Wechselspannungssignale von 3 bis 30 Volt. Verwenden Sie ein Kabel mit 3,5-mm-Klinkensteckern an beiden Enden. Das +12-V-Gleichspannungssignal liegt an der Steckerspitze.

12-V-Trigger-Ausgang 8

Die mit OUT gekennzeichnete 12V TRIG-Buchse wird zur Ferneinschaltung eines zweiten Rotel-Verständerkers genutzt. Das 12-V-Ausgangssignal ist verfügbar, sobald ein 12-V-Trigger-Signal an der mit IN gekenn-zechneten Buchse anliegt.

Sicherungsautomat 11

Ein 10-A-Sicherungsautomat an der Geräterückseite schützt den elektrischen Schaltkreis der Endstufe. In der Regel lost er nur bei Überstrom aus. Durch den Schalter kann der Stromkreis - nach Beseitigen der Störung - problemlos wieder hergestellt werden. Sollte er wiederholt auslösen, so setzen Sie sichitte mit ihrem autorisierten Rotel-Fachhändler in Verbindung.

PROTECTION-LEDs 3

Die thermische Schutzschaltung der RKB-250 schütz die Endstufe vor möglichchen Schäden durch extreme oder fehlerhafte Betriebsbedingungen. Sie ist im Gegensatz zu vielen anderen Konstruktionen unabhängig vom Audiosignal und beeinflust den Klang nicht. Statt dessen überwacht sie die Temperatur an den Leistungstransistoren und schaltet die Endstufe ab, sobald bestimmte Temperaturgrenzen übersritten werden.

Darüber hinaus ist in die RKB-250 ein Überstromschutz integriert, der nur dann anspricht, wenn die Lastimpedanz zu stark abnimmt.

Sollte es zu einer Störungkommen, schaltet sich die Endstufe ab. Die entsprechende(n) PROTECTION-LED(s) beginnnt(beginnen) zu leuchten.

Schalten Sie die Endstufe aus. Lassen Sie sie eine Minute abkühlen. Versuchen Sie, den Grund für die Störung herauszufunden und zu beheben. Beim erneuten Einsatz der Endstufe setzen sich die Schutzschaltung automatisch darüber, und die LED(s) erlischt(erulesten).

In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z.B. durch kurzgeschlossene Laufsprecherkabel oder eine unzureichende Belüfung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fällen konnen Laufsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren.

Signalanschluss

Die RKB-250 verfügbar über unsymmetrische Cinch-Eingänge, wie sie an jedem hochwertigen Audiogerät zu finden sind. Darüber hinaus befinden sich an der Geräterückseite SIGNAL OUTPUT LINK-Anschlüsse, die das Eingangssignal unverändert zu einer anderen Audiokomponente leiten.

Cinch-Eingänge 6

Siehe Abbildung 2

These Cinch-Eingänge akzeptieren Audiosignale von Vorverständern bzw. Surround-Prozessoren. Verwenden Sie hochwertige Verbindungskabel, um eine erstklassige Klangqualität zu gewährleisten.

Verbinden Sie den Ausgang des linken Kanals Ihres Vorverstärkers mit dem Anschluss LEFT INPUT an der RKB-250. Schlieben Sie den rechten Kanal Ihres Vorverstärkers an den Anschluss RIGHT INPUT an.

Pegelsteller 4

Über die beiden an der Gerätefront befindlichen Steller (einer pro Kanal) können die Pegel eingestellt und auf diese Weise an die anderen Komponenten im System angepasst werden. Über den mit L gekennzeichneten Steller wird der Pegel des linken Kanals verändert, über den mit R gekennzeichneten Steller der des rechten Kanals.

Drehen Sie die Pegelsteller mit einem kleinen Schlitzschraubendreher im Uhrzeigersinn, um den Pegel zu erhöhen und gegen den Uhrzeigersinn, um den Pegel zu reduzieren.

Sie konnen die Einstellung der Pegelsteller vereinfachen, indem Sie die beiliegenden Lautstärkeknöppe vorsichtig auf die Pegelsteller drücken. Mochtens Sie ein unbeabsichtigtes Verstellen verhindern, so bringen Sie die beiliegenden Gummikappen an, um die Lautstärkesteller zu verdecken.

Über diese beiden Cinch-Ausgänge können die Eingangssignale unverändert zu einer anderen Audiokomponente geleitet werden. So kann z.B. eine zusätzliche Endstufe zum Betrieb eines zweiten Laatsprecherpaares angeschlossen werden. Jedes EINGANGSSIGNAL steht auch an diesen LINK-Ausgängen zur Verfügung.

Laufsprecher

Die RKB-250 verfügbar über zwei Paar Lautsprecheranschlussklemen (ein Paar für jeder Kanal).

Auswahld der Laufsprecher

Die nominale Impedanz des(der) an die RKB-250 angeschlossenen Laufsprechers (Laufsprecher) sollte mindestens 4 Ohm betragen. Lassen Sie beim Betrieb mehrerer parallel geschalteter Laufsprecherpaare einige Vorsicht walten, da sich die effektive, vom Verträker wahrgenommene Impedanz verringgert. Beim Betrieb von zwei Paar 8-Ohm-Laufsprechern beispelsweise beträgt die Last für den Verträker 4 Ohm. Werden mehrere parallel geschaltete Laufsprecher angeschlssen, empfehlen wir, Laufsprecher mit einer nominalen Impedanz von mindestens 8 Ohm einzusetzen.

Auswahlder Laufsprecherkabel

Verbinden Sie die RKB-250 und die Laufsprecher über ein isoliertes, zweiadriges Kabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-,Klingeldraht" wird Funktionieren, jedoch konnen vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit großem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollen Sie die Benutzung von speziellen, hochwertigen Laufsprecherkabeln erwären. Ihr autorisierter Rotel-Fachmann wird Ihnen bei der Auswahl dieser Laufsprecherkabel kein worsehelfen.

Polarität und Phasenabgleich

Die Polarität - die positive/negative Austrich-tung der Anschlüsse - muss für jeder Laufspre-cher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtumlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen.

Die Kabel sind zur Identifizierung gekenn-zeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenefarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterschieden Sie zwischen positiven und negativen Leitern. Achten Sie beim Anschluss an Laufsprecher und Veränder auf die gleiche Polung.

AnschlieBender Laatsprecher Z

Siehe Abbildung 2

Die RKB-250 verfügbar an der Rückseite über ein Paar farbig gekennzeichne Anschlussklemen pro Kanal. Der Kennzeichnung oberhalb der Schraubklemen konnen Sie entnahmen, wie die Laufsprecher anzuschlieben sind. An diese Anschlussklemmen konnen blanke Drahte oder Kabelschuhe angeschlossen werden.

Führn Sie das Kabel von der RKB-250 zu den Laufsprechern. Lassen Sie genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Laufsprechern sicherstellen.

Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemen und drehen die Schraubklemen im Uhrzeigersinn fest.

Sollten die Laufsprecherkabel direkt (ohne Kabelschuhe) an die Laufsprecherklemen angeschlossen werden, so entfern den Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Polklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Polklemmen. Anschließlich drehen Sie die Polklemmen im Uhrzeigersinn fest.

HINWEIS: Achten Sieitte darauf, dass die blanken Kabelenden vollständig an den Polklemen untergebracht sind und somit das Berühren benachbarter Drahte oder Anschlüsse ausgeschlossen ist.

Verbinden Sie den linken Laufsprecher mit den mit LEFT gekennzeichneten Schraubklemmen. Schließen Sie den rechten Laufsprecher an die mit RIGHT gekennzeichneten Schraubklemmen an. Gehen Sie darüber wie oberhalb der Schraubklemmen gekennzeichnet vor. Stellen Sie sicher, dass der positive Anschluss am Laufsprecher mit der mit + gekennzeichneten Schraubklemme verbunden wird. Stellen Sie sicher, dass der negative Anschluss am Laufsprecher an die mit - gekennzeichnete Schraubklemme angeschlossen wird.

Störungssuche

Die meisten Probleme sind in Audiosystemen auf fehlerhafte oder verkehrte Anschlüsse zurückzuführen. Tritt ein Problem auf, isolieren Sie den problematischen Bereich, prüfen die Einstellungen der Bedienelemente, legen die Ursache für die Störung fest und nehmen die erforderlichen Änderungen vor. Ist kein Ton zu horen, so gehen Sie folgendermaßen vor:

Die Betriebsanzeige an der Gerätefront leuchtet nicht

Die RKB-250 besteht keinen Netzstrom. Prüfen Sie die Netzanschlüsse an der Endstufe und der Wandsteckdose. Stellen Sie sichere, dass der Netzschalter an der Gerätefront gedrückt wurde. Ist die Einschaltautomatik über Eingangssignal-Erkennung aktiviert, prufen Sie, ob an den Eingängen ein Signal anliegt. Nutzen Sie die 12-V-Trigger-Funktion, so stellen Sie sichere, dass am 12V-TRIG IN-Anschluss an der Rückseite ein Trigger-Signal anliegt.

Kein Ton

Bekommen die Endstufe Strom und istriotz dem kein Ton zu horen, prufen Sie, ob die PROTECTION-LED(s) an der Gerätefront leuchtet(leuchten). Wenn ja, lesen Sie den Abschnitt unten. Leuchtet(Leuchten) sie nicht, prufen Sie alle Verbindungen und die Einstellungen der angeschlossenen Komponenten.

Die PROTECTION-LEDs leuchten

Die PROTECTION-LEDs an der Gerätefront leuchten, wenn die Schutzschaltkreise der RKB-250 reagieren. Dies kommt in der Regel nur vor, wenn beispelse die Ventilationsöffnungen verdeckt sind, die Verkabelung zu den Laufsprechern nicht ordnungsgemäß ist usw. Schalten Sie das System aus und warten Sie, bis es sich abgekühlt hat. Anschließlich drücken Sie den Netzschalter an der Gerätefront ein und aus, um die Schutzschaltungen darüberzusetzen. Kann die Störung dadurch nicht beseitigt werden oder tritt sie erneut auf, liegt das Problem im System oder in der Endstufe selbst.

Technische Daten

Dauerausgangsleistung an 8 Ohm (20 Hz - 20 kHz, Klirrfaktor 0,03 %)

50 Watt/Kanal an 8 Ohm, alle Kanäle genutzt

Dauerausgangsleistung an 4 Ohm (DIN 1 kHz, Klirrfaktor 1,0%)

90 Watt/Kanal an 4 Ohm, alle Kanäle genutzt

Gesamtkirrfaktor

bei Nenneistung: < 0.03%

bei halber Nennleistung: < 0.03%

bei 1 Watt: < 0.03%

Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1)

<0,03%

Dämpfungsfaktor (20 Hz - 20 kHz, 8 Ohm) >200

Eingangsimpedanz 20 kOhm

Eingangsempfindlichkeit 1,0 V

Verständung 26 dB

Überlastspannung (Eingang) 5,0 V

Spitzenstrom >25A

Frequenzgang (±1 dB) 10 Hz - 100 kHz

Gerauschspannungsabstand (IHFA) 115 dB

Übersprechen/Trennung >70 dB

Lautsprecherimpedanz Minimum 4 Ohm

Einschaltautomatik (Pegel an allen Eingangen)
Eingangssignal 3 mV

Spannungsversorgung
USA: 120 V, 60 Hz
Europa: 230 V, 50 Hz

Leistungsaufnahme
190 Watt
22 Watt (im Leerlauf)
2,3 Watt (Standby)

Abmessungen (B x H x T) (ohne Rack-Halterungen) 430 × 100 × 322 ~mm

Gewicht 8 kg

Panelhoe 2U,88,1 mm

Bei Einbau in einen Schrank sollenn Sie das Gerät vorher noch einzelmal messen und/oder einen zusätzlichen Abstand von 1 mm an jeder Seite lassen, um etwaige Fertigungstoleranzen zu berücksichtigten.

Die hierin gemachteten Angaben entsprechen dem Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.

Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co, Ltd., Tokio, Japan.
