MANUAL DE USUARIO RKB-250 ROTEL
Manual de instrucciones
Etapa de potencia estereofonica
Este symbolo sirve para alertar al usuario sobre la presencia de tensiones peligrosas no aislas en el interior del aparato susceptibles de constitutar un risiego de electrocución.
Este*símbolo sirve para alertar al usuario sobre la presencia de instructuciones importantes relacionadas con el funciona y el mantenimiento (servicio) tanto en este manual como en la literatura que accompanies al producto.
ADVERTENCIA: No hay componentes manipulables por el usuario en el interior del aparato. Cualquier operation de mantenimientoDebe serlevadaacabo por personal calidad.
ADVERTENCIA: Para reducir el riesgo de que se produca un incendio o una descarga electrica, no exponga el aparato al agua o la humedad ni permita que ningun objecto extraño penetrate en su interior. Si el aparato está expuesto a la humedad o alcún objecto extraño penetría en su interior, desconnecte inmediamente el cable de alimentación de la red electrónica. En caso de que fuera NEEDario, envie el aparato a un especialistariallicado para su inspeccion y posterior reparacion.
Lea todas las instruciones del presente manual antes de conectar o hacer funciona el aparato. Conserve estemanualcerdeustedeparael caso deque necesite revisarlasinstruetionesde seguidad que seindican acontinuacion.Tenga sempre enmente las advertencias y la informacion relativa asegurdadquefiguran tanto en estas instruetiones como enel propio aparato.Siga al pie de letra todas las instruetiones relacionadas con el functonamento del本身就是.
Limpie el exterior del aparato unicamente con una gamuza seca o un aspirador.
Debe dejar un minimo de 10 centimetros de espacio libre alrededor del aparato. No coloque nunca la RKB-250 en una cama, un sofa, una alfombra o una superficie similar susceptible de bloquear las ranuras de ventilacion. Si el aparato está ubicado en la estanteria de una librería o un mueble, debe haber suficiente espacio a su alrededor y ventilacion en el mueble para permitir una refrigeracion adecadura.
Mantenga al aparato alejado de radiadores, estufas, cocinas o derialquier other instalacion que produca calor.
El aparato debe ser conectado unicolement a una fuente de alimentacion del tipo y la tension especificados en su panel posterior ( 230V / 50Hz para la Union Europea y 120V / 60Hz para EE.UU.).
Conecte el aparato a una toma de corriente electrica unicolementa a trovés del cable de alimentacion de dos clavijos polarizzato suministrado de series o un equivalente exacto del mesmo. No modifie que ningun modo dicho cable. Una clavija polarizada tiene dos patillas, una mas ancha que la othera. Una clavija con toma de masse incluye una tercera patilla para la connexion a tierra. No intente desactivar los terminales destinados a la connexion a tierra o polarizacion. Si la clavija suministrada con el aparato no se adapto a la toma de corriente electrica de su casa, le rogamos que consulta a un technician especializo para que la sustituya por una compatible. No utilise nunca tipo de cable de extension.
La clavija principal del cable de alimentación hace las vezes de elemento de desconexión del aparato. Con el fin de desactivar por complete el aparato de la red electrónica, lamentionada clavijapearberiedesconectarse dela toma de corrienteeléctricalterna.En este caso,el indicador luminoso de la posicón de esper no se activará para indicar que el cable de alimentación está desconnectado.
No coloque el cable de alimentacion en lugares en que pueda ser aplastado, pinchado, doblado en angulos crituos, expuesto al color o danado de某个 mode. Preste particular atencion al punto de union entre el cable y la toma de corriente y también a la ubicacion de esta ultima en el panel posterior del aparato.
El cable de alimentación deben disconectarse de la red electrónica durante tormentas con fuerte aparato electrico o cuando no vaya a ser utilisé durante un长大o periodo de tiempo (por exemple las vacaciones de verano).
Utilice uniquamente accesospecificados por el fabricante.
Utilice únicamente muebles, soportes o estantes recomendados por Rotel. Sea cuidadoso cuando do nuevo el aparato ubicado en un mueble o soporte para evaporar posibles daños provocados por el volcado del mesmo.
Utilice cables de Clase 2 para la connexion a las cajas acusticas con el fin de asegurar una instalacion adecauda y minimizar el riego de que se produza una descarga electrica.
Deje inmediamente de usar la RKB-250 y enviejo a un service专业技术 equivalido para su inspection/reparacion si:
- El cable de alimentacion o alguna clavija del mesmo ha sido dañado.
- Han caido objetivos o se ha derramado liquido en el interior del aparato.
- El aparato ha sido expuesto a la lluvia.
- El aparato muestra signos de funciona不到位 inadequado.
- El aparato ha sido golpeado o danado de algunos modo.
Controles y Conexiones
Diagrama de Conexiones

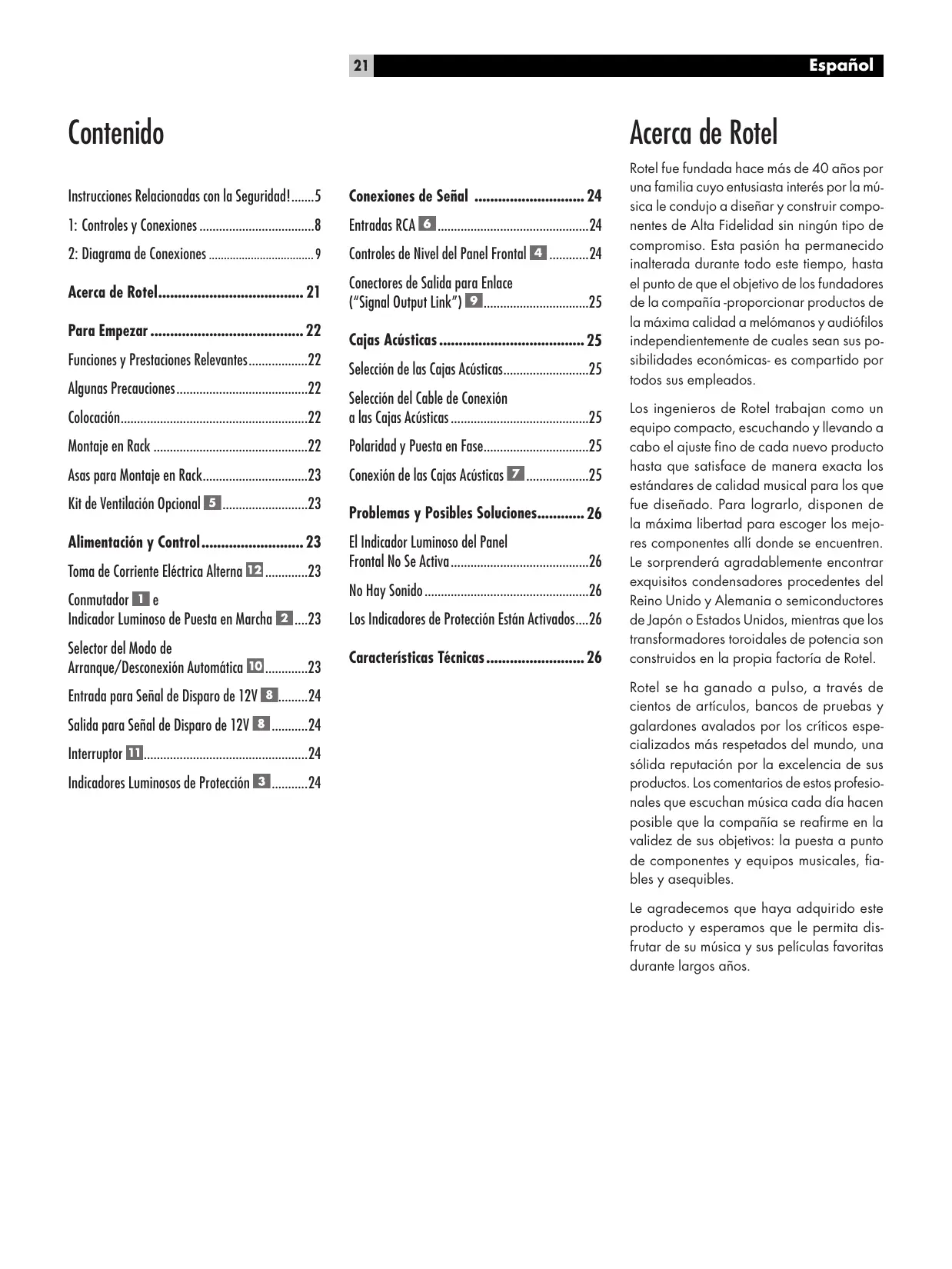

Instrucciones Relacionadas con la Seguidad!.....5
1: Controles y Conexiones 8
2: Diagrama de Conexiones 9
Acerca de Rotel. 21
Para Empezar 22
Funciones y Prestaciones Relevantes. 22
Algunas Precauciones 22
Colocacion 22
Montaje en Rack 22
Asas para Montaje en Rack. 23
Kit de Ventilación Optional 5 23
Alimentación y Control 23
Toma de Corriente Eléctrica Alterna 12 23
Commutador 1 e
Indicador Luminoso de Puesta en Marcha 2....23
Selector del Modo de
Arranque/Desconexión Automática 23
Entrada para Señal de Disparo de 12V 8......24
Salida para Senal de Disparo de 12V 8 24
Interruptor 11. 24
Indicadores Luminos de Protección 3 24
Conexiones de Senal 24
Entradas RCA 6 24
Controles de Nivel del Panel Frontal 4 24
Conectores de Salida para Enlace ("Signal Output Link") 9 25
Cajas Acusticas. 25
Selección de las Cajas Acústicas. 25
Selección del Cable de Conexión a las Cajas Acústicas 25
Polaridad y Puesta en Fase. 25
Conexión de las Cajas Acústicas 25
Problemas y Posibles Soluciones. 26
El Indicador Luminoso del Panel
Frontal No Se Activa 26
No Hay Sonido 26
Los Indicadores de Proteccion Están Activados....26
CharacteristicasTecnicas. 26
Acerca de Rotel
Rotel fue fundada hace mas de 40 años por una familia@cuyo entusiastainteres por la música le conducjo adisñar y construir componentes de Alta Fidelidad sin ningún tipo de compromiso.Esta pasión ha permanecido inalterada durante todo este tiempo, hasta el punto de que el objetivo de los fundadores de la compañero-proporcionar productos de la maximizinga calidad a melómanos y audiófilos independientelemente de cuales sean sus posibilidades economicas- es compartmento por todos sus empleados.
Los ingenieros de Rotel trabajo como un equipo compacto, eschuchando yledgevo a cabo el ajuste fino de cada nuevo producto hasta que satisface deforma exacta los estandares de calidad musical para los que fue diseado. Para lograrlo, disponen de la maxima libertad para escoger los migliorres componentes all'donde se enquiryten. Le sorprendera agradamente encontrar exquisitos condensadores procedentes del Reino Unido y Alemania o semiconductores de Japon o Estados Unidos, cuando que los transformadores toroidales de potencia son construidos en la propia factoria de Rotel.
Rotel se ha ganado a pulso, a工程技术 de cientos de articulos, bancos de pruebas y galardones avalados por los créticos especializados más respetados del mundo, una sola reputación por la excelencia de sus produits. Los commentarios de这些 profesionales que eschuchen música cada día hacen posible que la compañero se reaffirme en la validez de sus objetivos: la puesta a punto de componentes y equipos musicales, fiables y asequibles.
Le agradecemos que haya adquirido este producto y esperamos que le permitita disfrutar de su música y suspellicas favoritas durante largos años.
Para Empezar
Gracias por comprar la Etapa de Potencia Estereofónica Rotel RKB-250. Utilazo en un sistema de reproduccion musical o audiovisual de alta calidad, este amplificador le permitirá disfrutar durante muchos años de sus composiciones musicales y bandas sonoras favoritas.
La RKB-250 es una etapa de potencia de dos canales alimentacion equipada con un transformador toroidal, componentes electrnicos de primary calidad y el exclusivo Diseño Equilibratedo de Rotel aseguran una soberbia calidad sonora. Una elevada calidad de entrega de corriente hace possible que la RKB-250 pueda atacar con extrema calidad las cajas acústicas más dificiles del mercado en las más varidas condiiones de trabajo.
Funciones y Prestaciones Relevantes
- Etapa de potencia estereofónica con una calidad de 50 varios continuos por canal sobre 8 ohmios.
- Disenada para montaje en rack (altura correspondiente a racks del estándar internacional 2U). Tanto las asas como el kit para montaje en rack puede ser retirados para poder la instalación es espacios másastoschos.
- Controles en el panel frontal paraaabustar el nivel de entrada. Pueden configurarse de tresomanas:ocultos pararealizarajustes,botonesparafacilitarelcontrol delaparato porel usuario o cubiertos contaponesparaevitarrelateralizationaccidentaldeajustes.
- Configuración de arranque/desactivación可以选择able por el usuario: manual, por detectión automatística de senal o controlada por una senal de disparo remota de 12 V continuos.
- Posibiliad de instalacion de un ventilador adiconal para melhorar la disipacion terymica y las prestaciones.
- Circuitería de protección contra erros de funciona conindicadores luminos en el panel frontal.
Algunas Precauciones
Le rogamos que lea cuidadosamente el presente manual de instructaciones. Además de las instructuciones bássicas de instalación y puesta a punto de la RKB-250, incluye información de gran valor sobre lasdietres configuraciones que permite el aparato, asi como reseñas generales que le ayudaran a optimizar las prestaciones de su sistemas. Le rogamos asimismo que para cualquier duda o consulta contacte con su distribuidor autorizzato de productos Rotel. No le quepa la menor duda de que todos sus commentarios y observaciones serán bien recibidos.
Guarde el embalaje de la RKB-250 y todo el material en el contenido para un posible uso futuro del本身就是. El embalaje o transporte de la RKB-250 en conditiones sociales differentes de las originales pueda darar seriamente el aparato.
Guarde en su poder la factura de compra original bajo que es la mejor forma de que usted se acuerde de la Fecha de compra de la RKB-250, un dato esencial en caso de que necessitaría uno tipo de asistencia技术水平a durante el periodo de garantía.
Colocación
El amplificador peut montarse en un rack estandar o colocado sobre una superficie solida.
Cuando no utilise un rack, coloque la RKB-250 encima de una superficie sola y equilibra-da lejos de la luz solar, el calor, la humedado las vibraciones.
No amontonetherscomponentedesA/V uobjectosencima de la RKB-250.Nodeje quepenetrningúnliquido enelinteriodel aparato.
Asimismo,onga en cuenta el peso del amplificador cuando selección una ubicación determinada para su instalación. Por lo tanto,asegúrese de que la estantería o mueble realizado poderaadaportar el peso y el volumen de la RKB-250.
La RKB-250 genera calor durante su funcionamento normal. No bloquee nunca las ranuras de ventilacion. Deberiadeer un espacio libre de al menos 10 centimetros alrededor del aparato.En caso de que la RKB-250 esté instalada en el interior de un mueble, asegürese de que tengalaventilacion adecuada.

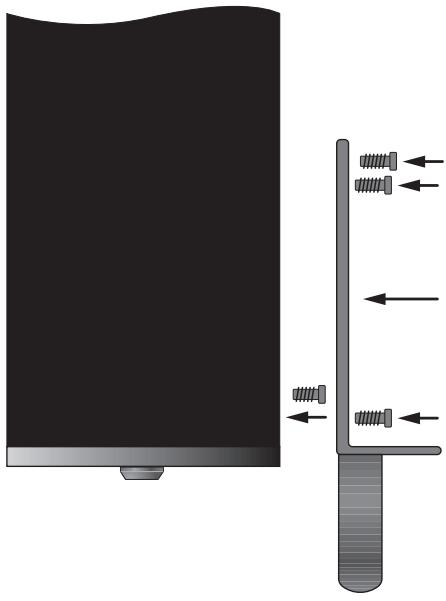

Montaje en Rack
La RKB-250 se suministra de origen con dos asas para facilitar su montaje en racks estandar. Para instalar dichas asas:
- Sujete un asa contra uno de los paneles laterales del amplificador a fin de localizar el tornillo que figura en la cubierta del chasis que deben ser retirado para,aumentar el espacio libre alrededor del aparato. Quite dicho tornillo con un destornillador Philips y sustituyalo por uno mas corte del mesmo tipo que encontrará jusqu con las asas.
- Instale el asa para montaje en rack colocando tres de los tornillos Philips largos a工程技术 del soporte de la misma y en los correspondientes orificios situados en el panel lateral del amplificador.
- Repita el proceso para el asa del除外 panel lateral del amplificador.
NOTA: En caso de que lo considere necessities, pueda qutar los pies de la parte inferior del amplificador con el fin de disponible de más空間 para el montaje en rack del本身就是. Guarde los pies y los accesorios que lo"acompaan para el caso de que vaya a necessitarlos en el futuro.
Una vez instalados los adaptadores,utilice las quatre tuercas suministradas jusqu con su amplificador para落户 a cabo el montaje en rack del本身就是. Asegürese de queDICchas tuercas esténfirmamente fijadas.
Asas para Montaje en Rack
Los soportes para montaje en rack se suministran con asas que pueda ser instaladas o retiradas. Las asas se instalan insertando dos de los tornillos Philips largos a工程技术 del soporte mentionado y en los orificios de situados en aquellas. Si decide quitar las asas, utilise los tapones de goma que se suministran bajo con los accesorios del soporte para que los orificios de fijacion no queden al descubierto.
Kit de Ventilación Ooptional 5
Los generos disipadores tírmicos de la RKB-250 proportionsan una refrigeración adecuada del aparato para la mayoría de instalaciones. No obstarce, cuando el amplíficator se instala en un rack o en cualquier othero tipo de空間 cerrado cerca de otros componentes que generate calor el uso de refrigeración adicional可能导致 aconsejar. En estas circunstancias, es possible instalar fácilmente el kit de ventilación optional RKBF-1 para disponible de ventilación forzada extra. Además de reducir las temperatas de funciona como, el citado ventilador oficialmente las prestaciones del amplíficator, en especial cuando esteultimateonga que atacar cajas acústicas dificiles. Para más información sobre el kit de ventilación optional, consulte con su distribuidor autorizzato de productos Rotel.
NOTA: El kit de refrigeración optional genera un cierto ruido mecánico durante su configuración. En consecuencia, cuando decide instalarlo le recomendamos que selección para el amplificador unaubicación lo más discreta possible.
Alimentación y Control
Toma de Corrente Eléctrica Alterna 12
Su RKB-250 está configurada en fabricula para que trabaje con la tension de red correspondiente al País en que haya sido adquirida (230 V/50 Hz para Europa y 120 V/60 Hz para EE.UU.). Dicha configuración está indicada en un lugar visible del panel posterior del aparato.
La RKB-250 se suministra de série con el correpondiente cable de alimentacion. Utilice uniquamenteicho cable o un equivalente exacto del本身就是. No modifique el cable de alimentacion suministrado de series. No utilize ningún tipo de cable de extension.
Asegúrese de que el Conmutador de Puesta en Marcha del panel frontal de la RKB-250 está desconectado (es decide hacerlua). A continuación, conecte uno de los extremos del cable de alimentación suministrado de series en el receptáculo correspondiente del panel posterior del amplíficator y el(other a una toma de corriente alterna apropiada.
Si va a estar fuera de su casa durante un长大o periodo de tiempo -por exemple lasvacaciones de verano- le recomendamos, como precaución basia, que desconnectesu amplificador de la red electrica.
Conmutador e Indicador Luminoso de Puesta en Marcha 2
El conmutador de puesta en marcha está ubicado en la parte izquierda del panel frontal. Púlselo para poder en marcha (o para activar uno cualesra de los modos de arranque automaticos) la RKB-250. El indicator luminoso situado solo encima del citado conmutador seactivará,indicando que el amplificador está conectado. Para desactivar el aparato, basta con que pulse de nuevo elmentionado botón a fin de que este regrese a su posición inicial.
Selector del Modo de Arranque/Desconexión Automática 10
La RKB-250 incorpora tres options differentes para su puesta en marcha/desconexión manual o automatica. Estos modelos poderen seleccionarse con ayud de un poucoño interruptor deslizante de tres posiciones situado en el panel posterior del aparato.
- Cuando el conmutador está en la posicion "OFF", el amplificador se activa o desactiva manualmente con el interruptor de puesta en marcha del panel frontal. Opte también por esta modalidad de funciona bajo su agenda.
- Para alimentar la RKB-250.
- Cuando el conmutador está situado en la posición "SIGNAL SENSE" (DETEcción DE SENAL), el amplífactor se activa automatistically cuando se detecta la presencia de Signals en una其中之一. Si durante los短时间内 no se aplicará ningunaovedad de audio a las entradas de la RKB-250, el aparato decide a la posición de esperas. El conmutador de puesta en marcha del panel frontal ignora esta función. Dicho conmutador decide estar en la posición ON para que el sensor de Signals actúe. Si sí suáte el conmutador en cuestion OFF, se interrupirá el suministro de energia al amplífactor independiente de que haya o no una senal en sus entradas.
- Con el conmutador situado en la posición 12V TRIG, el amplíficator se pondrá en marcha automatistically en cuando detecte una senal de disparo de 12 voltios continuos en la toma 12V TRIG situada justo a la izquierda del mencionado conmutador. Si no se detecta ninguna senal de +12 voltios continuos, el amplíficator se situará en la posición de espera. El CONMUTADOR DE PUESTA EN MARCHA del panel frontal ignora esta funciona,ibiendo estar situado en ON para que el circuito de disparo de +12 voltios funcione correctamente. Si el conmutador en cuestion se sitúa en OFF, se interrupirá el suministro de energia al amplíficator independmente de que está presente o no una senal de disparo.
Entrada para Señal de Disparo de 12V 8
Se trata de una toma de entrada disnada para conectar cables que transporte una seals de disparo de +12 voltios continuos procedente de un preamplificador o procesador de sonido envolvente Rotel capaz de activar o desactivar su etapa de potencia. Para utilizez esta referencia, el conmutador deslizante adjacencyente deben ser colocado en la posicion izquierda (ver seccion anterior).
La TRIGGER INPUT acepta cualquier senal de control (continua o alterna) bajo valor esté comprendido entre 3 y 30 voltios. Utilice un cable terminado en miniclavijas monofónicas de 3^5 mm en sus dos extremos. La senal de +12 voltios continuos aparecerá en la "punta" del conector.
Salida para Señal de Disparo de 12V 8
La toma para señal de disparo de 12 voltios continuos (12V TRIG) designada por OUT se utilizes para enviar la senal de activación a distancia a un segundo amplíficator Rotel. A工程技术 de la toma OUT se enviará cualquier senal de disparo de 12 voltios continuos presente en la toma INPUT.
Interruptor 11
Un interruptor de 10 amperios situado en el panel posterior protege la circuiteria electrica del amplificador. Por regla general, dicho interruptorsole abriracuwhen se produzca una condidionde fallo derivada deuna demanda de corriente excessiva.Para reinicializar el interruptor, pulse el boton correspondiente.En caso de que el interruptor se abra repetidamente,contacte con su distribuidor autorizzato de productos Rotel para que le proporcione la asistencia adecuada.
Indicadores Luminosos de Proteccion 3
La RKB-250 incorpora un circuito de proteccion termica que la protege frete a qualquier daño potencial que pudiera producirse en caso de un functionamento en conditiones extremas o de que hubiese fallos en el aparato. Al contrario de lo que sucede en muchos diseños de su类产品, la circuiteria de proteccion de la RKB-250 es independiente de la seals del audio y por tanto no tiene el más minimo impacto en las prestaciones musicales.
De este modo, el circuito de proteccion monitoriza la temperatura de los dispositivos de salute y desconecta el amplificador si la temperatura de funciona bajo el limites de seguidad prefiados.
Además, la RKB-250 incluye una protección frente a los excessos de corriente que funciona únicamente cuando el valor de la impedancia de cargo (es decide de las cajas acústicas) es excessivamente bajo.
En el caso de que se produjera un acontecimiento defectuoso de su RKB-250, el aparatodea de funciona y seactivaria uno o los dosindicadores luminosos de su panel frontal para confirmar la presencias de un fallo en el canal izquierdo y/ockecho.
Si"Thisucede,desconectecompletamente el amplificador,debelo enfiar durante variosminutos eintente identificar y corregir el problema.Cuando vuela aponer de nuevo en marcha el aparato,el circuito de proteccion se reinitializará automatically y losindicadores luminosos de proteccion deberiaapagarse.
En la mayoría de casos, la circuitería de protección se activa como consecuencia de una condición de funciona不到位 incorrecto, como por典型案例 la unión (cruce) de los cables de conexión de las cajas acústicas o una ventilación inadequada que provoque el sobrecalentimiento del aparato. En algunos casos muy concretos (y raros), una impedancia de las cajas extremadamente baja o alta-mente reactiva poderá provocar la Activación de los circuitos de protección.
Conexiones de Senal
La RKB-250 incorpora conectores de entrada RCA convenciones (no balanceados)identicos a los que peuvent encontrar en la practica totalidad de componentes de audio.
Además, hay unapareja de tomas SIGNAL OUTPUTLINK("SALIDASPARAENLACE")地坪o cometido es enviar una senal de entrada sin modifier aanother componente de audio.
Entradas RCA 6
Ver Figura 2
Estas entradas equipadas con conectores RCA aceptan senales de audio procedentes de preamplificadores o procesadores de sonido envolvente. Para lograr losreatesteresultados posibles,utilice cables de interconexión de audio de alta calidad.
Conecte la salute correspondiente al canal izquierdo de su preamplificador a la ENTRADA IZQUIERDA ("LEFT INPUT") de la RKB-250. Repita el mesmo processo para el canal derechocho.
Controles de Nivel del Panel Frontal 4
Dos controles – uno para cada canal- situados en el panel frontal hacer que sea possible controlar el nivel de la seals entrada. Dichos controlles permiten al usuarioajsurar la ganancia del amplificador para igular el nivel de volumen deOthers componentedes del equipo. El control de nivel L cambia la ganancia del canal izquierdo, cuando que el control de nivel R cambia la ganancia del canal derechocho.
Paraaabstarestoscontrole,utilice unpeque- noidestornilladordecabezaplana.Gireel control en sentido horario para augmentar la ganancia y en sentido antihorario para reducirla.
Para fácilar los ajustes, instale los botones de control de volumen suministrados de serie pulsandolos suavamente en los ejes de
los potenciometros pertinentes. De modo alternativo,astedecuedevitarque se realicen ajustesde modeaccidentalinstalando los ta-ponedes goma suministrados de series para ocultar los controlles de volumen.
Conectores de Salida para Enlace
("Signal Output Link") 9
Estos dos conectores RCA pueda usar para enviar seniales de entrada sin procesar a otro componente de audio, lo que的结果lyutil para, por exemple,"encadenar" un amplificador adicional para excitar una segunda pareja de cajas acusticas. En estas salidas PARA ENLACE ("LINK") también estaradisplayable综合素质 DEL ENTRADA ("INPUT SIGNAL").
Cajas Acústicas
La RKB-250 incorpora dos pares -uno para cada canal- de terminales de connexion a cajas acusticas.
Selección de las Cajas Acústicas
La impedancia nominal de cada una de las cajas acústicas connectadas a la RKB-250 deben ser de al menos 4 ohmios. Cuando ataque dos parejas de cajas acústicas connectadas en paralelo,onga en cuenta que la impedancia efectiva que el amplificador "ve" se divide entre dos. Por exemple, cuando ataque dos parejas de cajas acústicas
de 8 ohmios el amplificador va a una car-ga de 4 ohmios... y asi suscesivamente. Por lo tanto, cuando vaya a atacar varias cajas acústicas conectadas en paralelo selección modelos cuya impedancia nominal sea de 8 o más ohmios.
Selección del Cable de Conexión a las Cajas Acústicas
Utilice un cable de dos conductoresperfectamente aislado para conectar la RKB-250 a las cajas acústicas. El时间为 y la calidad de dicho cable pueda tener un efecto audible sobre las prestaciones de la totalidad de su equipo. Un cable de connexion de calidad estandar funciona pero es posible que provoque una disminución de la potencia de salute o una atenuación de la respecta en graves, en particular si la longitud del mesmo es elevada. En general, un cable más consistente mejorará la calidad del sonido. Para encontrarunas prestaciones óptimas,pearbería considerar la compra de cables de alta calidad especialmente diseñados para aplicaciones de audio. Su distribuidor autorizzato de productos Rotelpearbería estar en conditiones de ayudarle a seleccionar los cables más apropiados para su equipo.
Polaridad y Puesta en Fase
La polaridad, es decir la orientacion positiva/negativa de las conexiones correspondentes a cada caja acústica y a la unión con el amplificador, deben sercoherable,de modo que todas las cajas acústicas del sistemas estén en fase. Si la polaridad de una conexión se invierte por error, se producirá una fuerte caía de la respecta en graves, asi como una degradación perceptible de laImagen estereofónica global. Todos los cables de conexión a cajas estánMarcados de tal modo que ustedecouldesperar fácilmente los dos conductores. Puede haber marcas o lineas impresas en el revestimiento aislante de uno de los conductores. El cable también puede presentar un claro aislamento al incorporar conductores de distinctoscolores (cobre y plata).Tambien peut haberindicaciones de polaridad impresas en el revestimiento aislante.Identifique los conductorespositivos y negativos yseacoherable con cadauna de las conexiones del amplificador ylas cajas acústicas.
Conexión de las Cajas Acústicas 7
Ver Figura 2
La RKB-250 incorpora un par de terminales de connexion codificados en color para cada canal. Las etiquetas situadas encima de los connectores muestran como deben efectuarse las connexiones. Estos terminales de connexion a cajas aceptan cable pelado, connectores de tipo horquilla o connectores de tipo banana doble (excepto en los páises de la Comunidad Europea, donde su uso no está permitted).
Lleve los cables desde la RKB-250 hasta las cajas acusticas de su equipo.Procure que tengan la longitud suficiente para que se pueda acceder sin problemas a los terminales de connexion de aquellas.
Si tiene pensado usar conectores de tipo banana, unalos primero a los cables y a continuación insertelos en la zona posterior de los terminales de connexion a cajas. En cualquier caso, las tuercas de fijación de los terminales de connexion deben girarse porcomplete en sentido horario.
Si piensa utilizar terminales de tipo horquilla, conectelos en primer lugar a los cables. Si piensa colocar directamente cable pelado a los terminales de connexion, separe los cables correspondientes a cada conductor y quite la parte superior del revestimiento aislante. Asegúrese de noURTAR ninguno de los conductores propiamente dichos. Libere (girandolas en sentido contrario de las agujas del reloj) las tuercas de fijación y a continuación colque los connectores alrededor de los terminales de connexion o el cable pelado en el orificio transversal que hay en los mismos. Gire en sentido horario las tuercas de fijación para sujetarfirmamente en su lugar el conductor o el cable de connexion.
NOTA: Asegürese de que no haya cables sueltos que poderan tocar los cables o conductores adyacentes.
Conecte la caja acústica izquierda a lapareja de connectores a cajas designados porLEFT. Conecte la caja acústica derecha a lapareja de connectores a cajas designados porRIGHT. Siga lasindicaciones impresas enlas etiquetas situadas encima de los connectores.Asegürese de que el terminalpositivo de la caja acústica está conectado al terminalpositivo (+) del amplificador. Asegürese de que el terminal negativo de la caja acústica está conectado al terminal negativo (+) del amplificador.
Problemas y Posibles Soluciones
La mayoría de dificultades que suelen producirse en los sistemas de audio son el的结果を conexiones realizadas Incorrectamente o ajustes inapropiados. En caso de que se encontrar con algo problema, aisle en primer lugar el area afectada, compruebe los ajustes de control realizados, determine la causa del fallo y haga los Cambios necessarios. Si se ve incapaz de hacerFuncionar de nuevo la RKB-250, considere las sugerencias que leaming para lassiguiertes conditiones:
El Indicador Luminoso del Panel Frontal No Se Activa
No entra corriente electrica en la RKB-250. Compruebe las conexiones relativas al suministro de senal electrica tanto del amplificador como de su propia casa.
Compruebe el conmutador de puesta en marcha del panel frontal. Asegürese de que está situado en la posicion ON. En caso de que realize el sistema de puesta en marcha automática mediante detectacion de senal, asegürese de que haya una senal en las entradas del aparato. En caso de que utilize activacion a distancia mediante senal de disparo de 12 voltios continuos, asegürese de que hayaSenal en la connexion +12V del panel posterior de la RKB-250.
No Hay Sonido
Si el amplificador recibe senal electrica alterna pero no produce sonido, compruebe el estado de los INDICADOS DE PROTECCION situados en su panel frontal. Si dichos indicadores está activados, lea las
lineas que siguen. En caso contrario, compruebe todas las conexiones de su equipo y los ajustes correspondientes a cada uno de los componentes del mesmo. Asegürese de que las conexiones de entrada y de unión a las cajas acústicas concuerden con la configuración selecciónada por usted.
Los Indicadores de Proteccion Están Activados
Los INDICADORES DE PROTECCION del panel frontal se activan cuando los circuitos de proteccion de la RKB-250 han interrupido el funciona normal del aparato. Por regla general, esta solo suele ocurreir cuando las ranuras de ventilacion esan bloqueadas, cuando hay una conexion incorrecta de las cajas acusticas o despues de un periodo de utilizeson en conditiones extremas. Descnecte su equipo y espere que el amplificador se enfiie. A continuacion, pulse repetidamente el comutador de puesta en marcha del panel frontal de la RKB-250 para reinitializar los dispositivos de proteccion. Si la anomalia no es corregida y vuela a hacer acto de presencia, significa que hay un problema en su equipo o en el propio amplificador.
Potencia Continua de Salida sobre 8 ohmios (20-20.000 Hz, THD < 0'03%) 50 varios/canal, todos los canales excit
Potencia Continua de Salida sobre 4 ohmios (DIN 1 kHz, THD 1%) 90 varios/canal, todos los canales excitados
Distorsión Armónica Total (THD) (20-20.000 Hz, 8 ohmios)
a la potencia nominal: <0'03%
a la mitad de la potencia nominal: <0'03%
a 1 varios: <0'03%
Distorsión por Intermodulación (60 Hz:7 kHz, 4:1) <0'03%
Factor de Amortiguamente (20-20.000 Hz, 8 ohmios) >200
Impedancia de Entrada 20 kohmios
Sensibilidad de Entrada 1 voltio
Ganancia del Amplificador 26 dB
Nivel de Sobrecarga de Entrada 5 voltios
Corrente de Pico >25A
Respuesta en Frecuencia (±1dB) 10-100.000 Hz
Relación Señal/Ruido (norma IHF/ponderación A) 115 dB
Díafonía/Separación entre Canales >70 dB
Impedancia de las Cajas Acústicas (modo Normal)
minima de 4 ohmios
Umbral de Arranque Automático (con todas las entradas)
señal de entrada de 3 mV
Alimentación
Versión para EE.UU.: 115 voltios/60 Hz
Versión para Europa: 230 voltios/50 Hz
Consumo
190 yatios
En vacío: 22 varios
En el modo de espera ("Standby"): 2'3 varios
Dimensiones (An x Al x P)
(excluyendo los adaptadores para montaje en rack)
430x100x322 mm
Peso Neto
8 kg
Altura del Panel Frontal 2U,88'1 mm
Cuando calculce las dimensiones de aperturens en recintos personalizados, mida en primer lugar el aparato a instalar y/o deje un minimum de spacing libre en todas las caras del mesmo para compensar posibles tolerancias de fabricacion.
Todas estas caracteristicas tecnicas son correctas en el momento de la impresion del presente manual de instructiones. Rotel se reserva el derecho a realizar modifications en las malmas sin aviso previo.
Rotel y el logotipo Rotel HiFi son MARCAS registra-das de The Rotel Co., Ltd., Tokio, Japón.
