GEBRUIKSAANWIJZING RA-04 ROTEL

Geintegreerde Stereo Versterker

De bedieningsorganen en de aansluitingen

Het aansluiten van de lijnbronnen, een opname/weergaveapparaat en de luidspekers

Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin geen door u te bedieren of te herstellen onderdelen. ledere reparatie dient door een gekwalificierde technicus verricht te worden.

Om het risico op elektrische schokken of brand te vermijden,要去 zorgen dat het apparaat Niet nat worden. Zet dus geen objeven gevuld met water, b.v. een vaas met bloemen, op het apparaat.

Zorg er ook voor dat er geen voorwerpen in de behuizing terecht+kennen.Mocht het apparaat toch nat+zijn geworden of voorwerpen in de behuizing terecht zijn gekomen, ontkoppel dan meteen het toestel van het lichtnet en breng het waar een erkende audiotechnicus ter controle en/of eventuele reparatie.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanarend nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

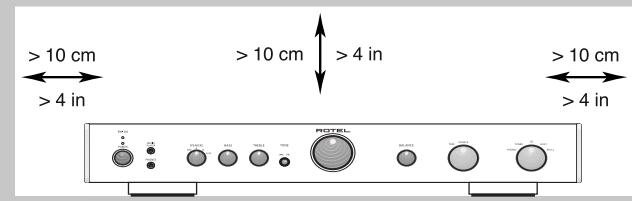

Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Laat om het apparaat minstens een ruimte van 10cm. vrij. Gebruik het apparaat dus Niet op: een bed, een sofa, een plaid of andere onregelmatie oppervlakken waardoor de ventilatiegaten geblokkeerd zonden+kennen worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat要去 verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers.

Het apparaat mag alleen aangesloten worden op het voltage Zoals aangegeven op dechterkant, in dit geval 230 Volts 50Hz

Het apparaat dient alleen aangesloten te worden middels de bijgeleverde netkabel of een soortgelijk. Doe in ieder geval nooitients met het netsnoer. Doe ook geen pogingen om de aarding of polariteit van het apparaat te wijzigien en gebruik geen verlangkabels.

De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of dat hij geklemd kan worden tussen scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting op de wandcontactdoos en waar waar de kabel op het apparaat worden aangesloten.

De lichtnetsteker is het belangrijkke contactpunt van het apparaat het moet te allenlijke binnen bereik zijn.

Wonneer het apparaat voor langereijd Niet in gebruik is, dient de lichtnetkabeluit het lichtnet verwijderd te zich.

Het apparaat za in service geveen要去en worden wanner een van de volgende situaties zich voordoet:

• Wanneer het netsnoer en/of steker beschadigd zich.
• Wonneer er toch voorwerpen/vloeistof in het apparaatterecht zich gekomen.
• Als het apparaat in de regen heeft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wanneer het apparaat gevallen is en/of de kast beschadigd is.

Plaats de versterker op een vaste, vlakke en stevige ondergrond. Plaats hem Niet op een verrijdbare wagon die gemakkelijk om kan vallen.

Dit symbol wil zeggen dat het betreffende apparaat dubbel geaard is. Een separate aarding is dus overbodig.

WAARSCHUWING

KANS OP ELEKTRISCHE SCHOKKEN NIET OPENEN

WAARSCHUUNG: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN HET APPARAAT NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRIKERTE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE EN ONDERHOUD OVER AAN EEN GEKWALIFICEERDE TECHNICUS.

Dit symbol is er om u erop te wijzen dat er binnenin het apparaatplaatsen+zijn waar het voor u gevaarlijk toeven is.

Dit symbol is er om u erop te wijzen dat het zeer belangrijk is de instructies over bediening en onderhoud volgens deze gebruiksaanwijzing op te volgen.

Rotel Producten worden zo ontworpen dat zij voldoen aan de internationale regels betreffende de beperking van milieunvriendelijk geondstoffen die gebruikt konnen worden in elektrische en elektronische apparatuur. Het symbool met de vuilcontainer met het kruis erdoort betekent voor u dat u, wanneer u dit apparaat wilt afvoeren, dit要去 doen volgens de regels die waarvoor hier gelden.

Inhoud

Figure 1: De bedieningsorganen en de aansluitingen 3
Figure 2: Het aansluiten van de lijnbronnen, een opname/weergaveapparaat en de luidspeakers 4

Waarschuwing 34

Wij van Rotel. 35

Aan de slag met de RA-04. 35

Een paar voorzorgsmaatregelen 36
Een plek voor de RA-04 36
Debekabeling 36

Het aansluten op het lichtnet 36

De lichtnetkabel 21 36
De aan/uitschakelaar z et
De bijbehorende indicator 36

Het aansluten van de ingangen. 36

De pick-up aansluitingen met
aardverbinding 14 36
De liinniveau aansluitingen 16 36

De verbindingen make met een

opname/weergave apparaat 17 37

De voorversterker-uitgangen 18 37

De luidsprekkeruitgangen 1920 en

luidspreker-keuzeschakelaar 6 37

Luidsprekerkeuze 37
Welke luidsprekerkabel? 37
Polariteit en fase 37
De luidsprekeraansluitingen 37

Dehooftelefoonuitgang 4 38

De extra weergave-ingang

"Media Player" 5 38

De bedieningsorganen. 38

De volumeregelaar 10 38
De balansregeling 11 38
De toonregeling aan/uit
schakelaar "TONE" 38
De lage- en hogotonenregeling 7 8 38
De luisterkeuzeschakelaar "funtion" 13 38
Monitor control 12 38

Het beveiligingscircuit 38

Wat te doen bij problemen? 39

De lichtnetindicator werkt nicht 39
Het verwangen van de zekering 39
Hij geeft geen geluid 39

Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden worden doorijdere Rotmedewerker gesteund.

De technici werken als een hecht team al tweakend en luisterend totdat ieder niewu produit dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan moeten komen. In Rotel apparatuur kut u condensatoren vinden ut Duitsland en Engeland of half geleidersuit Amerika en Japan, terwijl de ringkerntransformatoren in eigenUISH WDRN DUR

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele onderscheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit maar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit produit danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RA-04

Wij danken u voor de aankoop van onsze RA-04 versterker. Wij zijn ervan overtuigd, dat de muziek d.m.v. deze versterker ten gehore gebracht, voor u een jarenlange bron van plezier zal়.

De RA-04 is een topkwaliteit versterker met vele mogelijkheden. Hij is zo ontworpen dat hij de volledige dynamiek en de meest subtiele nuances van uw favoriete muziek met het grootste gemak kan weergeven. Om dit allemaal möglich te makein is de RA-04 uiterust met een nauwkeurig geregelde voeding. Deze voeding is samengestelduit een special voor Rotel ontworpen ringkerntransformern en z.g. "split-foil" condensatoren. Zij zorgen voor de energie die nodig is om aan alle eisen van het muzieksignaal te konnen voldoen. Het is een kostbare manier van versterkers make, maar het is dan ook voor een goede zaak: muziek.

De beide circuits op de printboards zijn volkomen symmetrisch opgebouwd. Deze symmetrie zorgt ervoor dat de integriteit van het signal gewaarborgd blift. Bij ontgelijke signaalwegen krijt u nl. een Licht tijdsverschilussen het linker enrechtier kanaal, met alle vervelende gevolgen van dien. In de signalweg op de PCB's gebruiken wij uitsluitend metaalfilm-weerstanden en polystyreen- of polypropyleen condensatoren, want alle aspecten van dit ontwerp�n maar met een doel voor ogen gemaakt: de natuurgetrouwe reproductie van muziek.

In zowel bediening als installmentie is de RA-04 eenrecht toerecht aan ontwerp. Heeft u ervaring met andere apparatuur dan za u dat spoedig ontdekken.De plugjes aansluiten, de steker in het stopcontact en genieten maar.

Een paar voorzorgsmaatregelen

Toch wel belangrijk: Om onnodige schade aan uw installmentie te voorkomen raden wij u aan om tijdens het aansluiten de apparatuur nog NIET aan te sluiten op het lichtnet. Controller ook eerst voordat u de apparatuur aanzet of alles wel correct is aangesloten. Geef waar bij met name aandacht aan de luidsprekerverbindingen. Vooral verloren draadjes:tussen de Zwarte en rode klemschroef kunnen desastreusuitwerken op het functioneren van uw versterker.

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatie in over de wijze waarop u de RA-04 in uw installatione moet inpassen alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen.Mocht u,ondanks once pogingen om het u zo duidelijk maybeijk te maken,toch nog vragen hebben aarzel dan nicht om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigen doos.

Wanneer u van de ongelofelijk lange garantie van 5aar wilt genieten moet u wel even uw garantiebewijs invullen, door uw dealer latent afstempelen, een deel opsturen maar de importeur en uw deel goed bewaren bij denota van uw leverancier.

Een plek voor de RA-04

De planta voor het apparaat要去vlak+zijn, vrij van vocht, trillingen en hoge tempera-turen. Stel het apparaat Niet bloot aan directe zonnestralen en sluit het Niet op in een Niet geventileerde ruimte.

Wij raden u aan de RA-04 te gebruiken in een special audiomeubel. Daarin kan hij op zich eigen plank staan. Zet hem nooit op een eindversterker. Zodoende voorkomt u oververhitting, brom en interactie met andere componentenuit de hi-fi keten. Goede audiomeubels zich stevig

gemaakt en onderdukken en verminderen daarmee valse resonancies, aartsvijand nummer 1 in een muziekinstallatie. U zou het Niet zeggen maar een meubel kan dus in goede en kwade zin uw installmentie danig beinvloeden. Vraag uw ROTEL dealer om advies, hij weet er alles van!!

Debekabeling

Hou de lichtnet-, digitale- en analogue signaalkabelsuitelkaar.Dit vermindert de kansdat hetlichtnet of de digitale informatatie invloed kan uitoefenen op het analoge signal. Ook het gebruik van hoge kwaliteits verbindingskabels voorkomt signalverviling van buitenaf. Als het goed is weet uw onvolprezen Rotel leverancier hier alles van.

Het aansluten op hetlichtnet

De lichtnetkabel 21

De RA-04 gebrukt nogal wat energie, daarom adviseren wij u het apparaat Niet aan te sluiten via een verlengsnoer, maar rechtstreeks of via een hoogwaardig lichtnetfilter op het lichtnet. Check even of de groep waarop u uw hele installmentie wilt aansluiten wel ruim genoeg gezekerid is. Trek nooit de steker uit de wandcontactdoos door aan het snoer te trekken.

Dit apparaat is ontworpen om aangesloten te worden op het lichtnet (220/230 Volts wisselspanning). Sluit het nooit aan op een lichtnet met een hoger voltage want dit kan moeilijheden veroorzaken. Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op de achterkant van het apparaat en op de doos, maar ook uw onvolprezen ROTEL-dealer weet het ongetwijfeld.

Extra informatie: Mocht u ooit要去en verhuizen maar een land met een ander voltage, dan is de versterker op dat andere voltage in te stellen. Doe deze operatie NIET zich, maar LAST hem verrachten door uw Rotel leverancier. Deze handelingen zijn voor een Niet ingewijde Niet van gevaar ontbloot.

Als u van plan bent om langdurig van huis te zich, adviseren wij u uw gehele beeel en geluidsinstallatie (dus ook de RA-04) van het lichtnet te ontkoppelen.

De aan/uitschakelaar met bijbehorende indicator

Met het indrukken van de "POWER" toets op het front van de versterker, zet u het apparaat aan en gaat het lampje erboven branden. Bij nog een keer drukken gaat de RA-04 weeuit.

Het aansluiten van de ingangen

(zie figuur 2 voor het aansluiten)

Extra informatie: Het is zeer verstandig voor uw gehoor en luidspekers dat, wanneeur signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat.

De pick-up aansluitingen met aardverbinding 14

Verbindt de platenspeler met de "PHONO" ingangen van de RA-04. Let erop dat u links en rechts correct aansluit. Het (meestal) witte plugje is links en het rode is rechts. Sommige platenspelers hebben een z.g. aarddraad monteer deze,achter het schroefje links van de schakelaar 14

De lijniveau aansluitingen 16

Kies bij het aansluten van de verschillende bronnen op de RA-04 de juiste ingang: "CD", "DVD/VIDEO", "TUNER", "AUX 1 en 2" (alle lijningangen) voor het aansluten van respectievelijk een cd-speler, een hi-fi videorecorder ofDVD-speler, een audio/TV tuner en nog twee andere lijnbronnen.

"LEFT" en "RIGHT" staan uiteraard voor links en rechts, let u er wel op dat u dat, i.v.m. een correct stereobeeld, juices aan sluit. Wij adviseren u kabels van een beter type te gebruiken dan welke bij gemiddelde apparatuur worden bijgeleverd. Vraag uw adviseur hierom.

De verbindingen make met een opname/ weergaveapparaat

(zie figuur 2)

"TAPE" is een z.g. dubbelaansluiting: twee voor opname en twee voor weergave en werken op lijniveau. Ze zijn bedoeld voor het aansluten van opname-apparatuur, zoals een cassettedeck, een hi-fi video-, een minidisc- of een cd-recorder.

De "IN" aansluitingen zijn ingangen en bedoeld voor de uitgangen (weergave) van het betreffende apparaat. De "OUT" aansluitingen zijn uitgangen en bedoeld voor de ingangen (opname) van het apparaat. Ook hier staan "LEFT" en "RIGHT" voor links en rechts.

De voorversterkeruitgangen 18

Als extra is de RA-04 voorzien van voorversterkeruitgangen. Op deze uitgangen staat het signal van de bron dat gekozen werk met de luisterkeuzeschakelaar "FUNCTION". U kutn dit signala gebruiken om maar een andere versterker te sturen t.b.v. "bi-amping" of voor een muziekje in een andere ruimte.

Extra informatie: Veranderingen van de instellenen van de volumeregelaar, balans en de toonregeling hebben direct invloed op dit voorversterkersignaal.

De luidsprekeruitgangen 1920 en deluidsprekerkeuzeschakelaar 6

(zie figuur 2 voor het aansluten)

De RA-04 bezit twee stel luidspreker-uitgangen: één stel genaamd "SPEAKER A" 19 en één stel genaamd "SPEAKER B" 20. U kunt ze maar behoefte in en uitschakelen met de keuzeschakelaar "SPEAKERS" 6.

Luidsprekerkeuze

Als u slechts eén stel luidsprekers op de RA-04 wilt aansluiten mag de impedantie van deze luidsprekers 4 zich. Als u echter twee stel luidsprekers tegelijkertijd op de RA-04 wilt gebruiken dan mag de impedantie van{iedere individuelle luidspreker Niet lager zich dan 8 .Hoewel de opgegeven impedantie van de meeste luidsprekers verre van precies is, zal de RA-04 weinig problemen hebben met de meeste luidsprekers. Heft u vragen hierover:uw ROTEL-dealer is nicht verdier dan de telefoon.

Welke luidsprekkerkabel?

We kuren het wel van de daken schreeuwen: anderschat Niet het belang van een goede luidsprekerverbinding. U kunt natuurlijk gewoon draad gebruiken, maar dat is zonde van uw kostbare aanschaf. Als u er nicht zoveel aan-dacht aan wilt schenken koop dan in ieder geval kabel die zo dik möglich is. Uw versterker is darüber meer waard:母公司 hougwaardige luid-sprekerkabel. Er zich vele soorten en kwaliteitien, raadpleeg uw vakkundige Rotel leverancier, hij kan u van de juiste informatie over dit zeer belangrijke onderwerp voorzien.

Polariteit en fase

Zeer belangrijk: houdt u de fase in de gaten? Goed luidsprekerkabel is gemerkt hetzij met een tekst of met een kleur op een van de draden. Zorg dat de rode uitgang van de versterker ook met de rode of ^+ van de luidspreker worden verbonden. Er gaat niets stuk als u deze LASTe handelingen verkeerd doet, maar de muziek gaat zo beroerd klinken!

Mocht u toch nog twijfels hebben over de juiste polariteit, dan hoefft u de draden van maar een luidspreker te verwisselen. Hoe herkent u de juiste polariteit? Zet de twee luidsprekers met de fronten ongeveer 7,5cm. gegenover elkaar. Speel een stukje muziek met veel lage tonen (b.v. orgel). De verbinding met de meeste lage tonen-reproductie is de juiste. Hoe kommt dat: bij aansluiting "in fase" versterken de luidsprekers elkaar, maar "uit fase" heffen ze elkaars geluid op.

De luidsprekeraansluitingen

Zorg ervoor dat bij het aansluiten van de luidsprekers alle componenten uit staan. Voor de duidelijkheid is de RA-04 uitergerust met kleurgecodeerde luidsprekeraansluitingen. U kunt er uw luidsprekerkabel al dan Niet met contactmaterial op aansluiten. Als u uw luidsprekers zonder pluggen o.i.d. aansluit, stript u dan ongeveer 1,5cm. van de luidsprekerkabel en steek deze door de aansluiting nadat u de knop van de uitgang heeft losgedraaid en draai deze dan wee (GOED) vast.

Zorg ervoor dat er geen losse draadjes uitsteken, dieze kuren sluiting veroorzaken. Gebruikt u de bekende vorkjes dan kutu deze bevestigen awhile de losgedraide draaiknuppen. Draai ze werk goed, maar nicht overdren, vast. Herhaal deze handelingen voor alle vier de draden. Gebruikt u tegen de Europese regels toch luidsprekerpluggen dan kut u die direct in het middengat van de aansluiting steken.

Extra informatie: Controller zorgvuldig of u bij het moneren van de luidsprekerbekabeling geen sluiting maakt. Uw versterker vindt sluiting heel vervelend.

De hoofdtelefoonuitgang

Voor het solitair genieten hebben wij de RA-04 uitergerust met een hoofdtelefoonaansluiting ("PHONES") voor hoofdtelefoons met een 6mm plug. Bezit u er een met een 3.5mm plug, dan heeft u een verloopsnoertje nodig. Uw leverancier heeft er vast een. Plugt u een hoofdtelefoo in, dan worden de luidsprekers NIET automatisch uitgeschakeld. Gebruikt u waar de luidsprekerkeuzeschakelaar voor. Wat u te horen krijgt door de hoofdtelefoo wordt bepaald door de luisterkeuzeschakelaar ("FUNCTION") en/of de tape-aflusterschakelaar ("MONITOR"). Wenst uaar de bron te luisteren die aangesloten is op de tape-ingang dan zet u de tape-aflusterschakelaar op "TAPE". In alle andere geallen LAST u deze schakelaar op SOURCE" staan en kiest u de bron met de luisterkeuzeschakelaar "FUNCTION" of met de betreffende toetsen op de afstandsbediening.

Extra informatie: Omdat de gevoeligheid van luidsprekers en hoofdtelefoons nogal wat kan verschillen, adviseren wij u bij het inschakelen van een hoofdtelefooh het volume terug te draaien.

De extra weergave-ingang "Media Player"

De RA-04 is op de voorkant voorzien van een extra stereo lijningang uitgevoerd in een mini-jackplugaansluiting. U kut deze ingang gebruiken om b.v. een draagbaar weergave-medium op aan te sluten, zoals een i-pod. Deze ingang worden geactiveerd door de ingangskeuzeschakelaar (12) op "AUX 2" te zieten. Wordt de betreffende speler aangesloten via+zijn hooftelefoonuitgang, dan要去,zijn geluidssterkteregeling wel eerst correct worden ingesteld. Klinkt het geluid sterk vervormd, draai dan de volumeregelaar wat terug tot de vervorming verdwijnt. Is de geluidssterkte veel te zicht ondanks dat de volumeregelaar van de versterker redelijk is opgedraaid,draai dan het volume van de speler wat op

Extra informatie: Wanner u een 3.5 mm mini-jackplug in de "Media Player" ingang steckt worden automatisch de ingang "AUX 2" op de awhiletuitgeschakeld. Zodra u de plug er wee uithaalt, worden ingang "AUX 2" weeer actief.

De bedieningsorganen

De volumeregelaar 10

Deze regelaar regelt het volume van beiden kanalen tegelijk: rechtsom vermeerdert en linksom vermindert het volume.

De balansregeling 11

Met de "BALANCE" regelaar kut u de relatieve ludheid van de kanalen instellen. Rechtsom draaien doeet het stereobeeldaar rechts verhuizen en linksom maar links. Is alles bij u ok en staat het stereobeeld goed gespositioneerdCUSen de luidsprekers, dan staat deze regelaar in het midden.

De toonregeling aan/uit schakelaar "TONE" 9

Om een zo paur möglichke weergave möglichk te maken hebben we de toonregeling uitschake- Ibaar gemaakt. Wanneer deze schakelaar op "OFF" staat is dat het geval. Laat de schakelaar zo staan als u geen toonregeling gebruikt. Zet deze schakelaar op "ON" wanneer u de toonbalans wenst te beinvloeden d.m.v. eén van de toonregelaars.

De lage- en hogetonenregeling 7 8

Wanner u de aan/uit schakelaar van de toonregeling op "ON" heeft staat kut u d.m.v. de lage-en hogetonenregelaars de toonbalans beinvloeden. Naar rechts draaien vanuit de middenstand vermeerdert het lage- of hoge-tonen aandeel, maar links draaien vermindert het lage of hoge tonen aandeel.

Een goed samengestelde hifi installmentieklinkt meestal het best zonder ingrijpen middels de toonregeling. Gebruik dele dan ook met mate.

Wees vooral voorzichtig met het rechtsom draaien u kunt daarmee uw versterker en luidsprekers danig van streek make!

De luisterkeuzeschakelaar "funtion" 13

Met de ingangskeuzeschakelaar kiest u de bron waarnaar u wenst te luisteren. De bron middels deze schakelaar gekozen is de bron die u hoort, darüber alleen als de "TAPE" schakelaar 11 op "SOURCE" staat (zie ook het volgende onderwerp). Het signaal van de bron die u met deze schakelaar kiest staat ook deuitgangen "PRE OUT" en "TAPE OUT" 15. Zet dus de ingangskeuzeschakelaar op de bron maar welke u wenst te luisteren.

Monitor control 12

Wanneer de monitor control schakelaar zich in de Source positie bevindt, bepaalt de stand van de funtion schakelaar maar welke bron u luistert, en welt signal er op de "pre out"uitgang aangeboden worden. Wenst u waar het apparaat te luisteren wat aangesloten is op de tape aansluiting, dan moet de monitor control schakelaar zich in de tape positie bevinden, dit signalaal za dan tevens op de "pre out"uitgang staan.

Het beveiligingscircuit

In de RA-04 hebben we zowel een thermisch- als een stroombeveigingscircuit ingebouwd die de versterker要去en vrijwaren gegen schade door extreme omstandigheden en/of foute bediening. Deze circuits bevinden zich geheel buiten de signaalweg en oefenen dus geen enkele invloeduit op de geluidsprestaties. In tegendeel zichs, de circuits honden alleen maar de temperatuur van de uitgangstransistoren nauwlettend in de gaten en zetten de versterkeruit wanner de warmte boven een bepaalde waarde uittkomt.

Hoogstwaarschijnlijk zultu deze beveiligingscircuits nooit in werkig zien treden, maar mochter een dergelijk situatie zich voordoen, dan stopt de versterker met spelen en het lampje op de voorkant zal oplichten.

Als dat gebeurt, zet dan de versterker voor een pauar minuten uit om hem af te latent koelen en probeer er verrolgens awhile te komen wat de reden van het in werkung treden van de beveiliging is geweest. Als u nu de versterker wee aanzet za de alarmsituatie automatisch worden opgeheven en het lampje op de voorkant zal uit+zijn.

Meestal worden beveiligingscircuits geactiveerd door foute bedrijfsomstandigheden zoals sluiting in luidsprekerbedrading of onvoldoende ventilatie van de eindtrappen. Heel zelden is een hoge inductie of een extreem lage impedantie waarvan deoorzaak.

Gebeurt het vaak dat het beveiligingscircuit wordt geactiveerd en bent u zich instant de oorzaak te lokaliseren en te corrigeren, neem dan contact op met uw Rotel leverancier.

Wat te doeen bij problemen?

Als er al problemen zijn, zich deze meestalte wijten aan slechte verbindingen, slecht verbindingsmaterialaal of een verkeerde stand van de knappen/schakelaars.

Controller bij Niet functioneren of alle schakelaars en knappen in de juiste stand staan. Functioneert het een en ander nicht zoals het moet, probeer dan door elimineren er achefter te komen waar het probleem zit. Heeft u b.v. last van brom, controller dan of dat altijd het geval is (een versterkerprobleem) of alleen bij een bepaalde bron (een probleem bij die bepaalde bron dus). Bent u=echt Niet instaat om geluid uit de RA-04 te kriigen, volgt u dan onderstaande suggesties:

De lichtnet-indicator gaat branden zodia de RA-04 op het lichtnet is aangesloten en u het apparaat haeft aangezet. Doet de indicator het Niet, controller dan de lichnetaansluiing waarop de RA-04 is aangesloten met een ander elektrisch apparaat, een schemerlamp o.i.d.

Het verrangen van de zekering

Ontdek u met de schemerlamproef dat er wel degelijk spanning staat op de door u gebruekte wandcontactdoos en de lichtnet-indicator doeit het nog steeds Niet, dan kon de interne zekering van de RA-04 wel eens ter ziele zijn. Neem in dat geval contact op met uw handelaar, hij kan dat klusje zo voor u klaren.

Hij geeft geen geluid

Het indicator-lampje brandt wel, maar u hoog nog steeds niets. Controller dan of de verbindingen:tussen de gekozen bron en de RA-04 o.k. zich. Controller of de luister keuzeschakelaar "LISTENING" in de juiste stand staat. Hoe is de kwaliteit van de verbindingen tussen de RA04 en de luidsprekers? Na al.Deze controles moet ie het doen. Zo Niet: u weet uw steun en toeverlaat, uw Rotel leverancier, te vinden.

Technische gegevens

Continu vermogen (20-20-000 Hz. verr. < 0.03% bij 8Ω)	2x40 watts
Harmonische verr. (THD) (20-20.000Hz.)	< 0.03% bij vol vermogen half vermogen of 1 watt
Intermodulatievervorming (60 Hz:7 kHz, 4:1)	< 0.03% bij vol vermogen half vermogen of 1 watt
Frequentiebereik
Pick-up ingang:	20-15.000 Hz. ±0.3 dB
Lijningangen:	10-40.000 Hz. ±1 dB
Dempingsfactor (20-20.000 Hz. bij 8Ω)	180
Ingangsgevoeligheid/impedantie
Pick-up ingang MM	2.5mV, 47kΩ
Lijningangen	150mV, 24kΩ
Overbelasting
Pick-up ingang (MM)	180 mV
Lijningangen	5V
Voorversterkeruitgang/imp.	1V/470Ω
Toonregeling laag/hoog:	±6 dB bij 100 Hz./10 kHz
Signaal/Ruisverhouding (IHFA network)
Pick-up ingang MM	80dB
Lijningangen	100dB
Netspanning (Europese uityvoering)	230Volts/50Hz.
Opgenomen vermogen	220 Watts
Afmetingen (bhexxd)	437x72x342mm.
Hoohte Voorpaneel (voort rackmontage)	60 mm
Netto gewicht	5.9kg
