Téléchargez la notice de votre Ampli Hi-Fi au format PDF gratuitement ! Retrouvez votre notice RA-04 - ROTEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RA-04 de la marque ROTEL.
à ce qu’aucun objet ou liquide ne tombe à l’intérieur de l’appareil par ses orifices de ventilation. Si l’appareil est exposé à l’humidité ou si un objet tombe à l’intérieur, débranchez-le immédiatement de son alimentation secteur, et adressez-vous immédiatement et uniquement à une personne qualifiée et agréée.
Utilisez uniquement un support, meuble, rack, étagère suffisamment solide pour supporter le poids de l’appareil. N’utilisez pas de meuble mobile ou risquant de se renverser. Ce symbole signifie que cet appareil bénéficie d’une double isolation électrique. Sa prise d’alimentation n’a pas besoin d’être reliée à la terre ou à une masse particulière.
Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions. Respectez les procédures d’installation et de fonctionnement indiquées dans ce manuel. L’appareil doit être nettoyé uniquement avec un chiffon sec ou un aspirateur. L’appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner, c’est-à-dire avec un espace libre d’une dizaine de centimètres minimum autour de lui. Il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouïes d’aération ; ou placé dans un meuble empêchant la bonne circulation d’air autour des orifices d’aération. Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chaleur ou d’autres appareils (y compris amplificateurs de puissance) produisant de la chaleur. Cet appareil doit être branché sur une prise d’alimentation secteur, d’une tension et d’un type conformes à ceux qui sont indiqués sur la face arrière de l’appareil. Brancher l’appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre (troisième broche de la prise) si celle-ci est présente. Si la prise n’est pas conforme à celles utilisées dans votre installation électrique, consultez un électricien agréé. Ne pas utiliser de cordon rallonge. Prendre garde à ce que ce cordon d’alimentation ne soit pas pincé, écrasé ou détérioré sur tout son trajet, à ce qu’il ne soit pas mis en contact avec une source de chaleur. Vérifiez soigneusement la bonne qualité des contacts, à l’arrière de l’appareil comme dans la prise murale. La prise d’alimentation secteur constitue le moyen radical de déconnexion de l’appareil. Elle doit donc rester en permanence accessible. L’appareil doit être immédiatement éteint, débranché puis retourné au service après-vente agréé dans les cas suivants : • Le câble d’alimentation secteur ou sa prise est endommagé. • Un objet est tombé, ou du liquide a coulé à l’intérieur de l’appareil. • L’appareil a été exposé à la pluie. • L’appareil ne fonctionne manifestement pas normalement. • L’appareil est tombé, ou le coffret est endommagé.
(WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes.
Quelques précautions 12 Disposition Polarité et mise en phase 13 Branchement des enceintes 13 Prise casque 4 13 Pas de son 14 Spécifications 15
Les ingénieurs travaillent toujours en équipe réduite, écoutant et peaufinant soigneusement chaque appareil pour qu’il corresponde parfaitement à leurs standards musicaux. Ils sont libres de choisir n’importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C’est ainsi que vous trouvez dans les appareils Rotel des condensateurs britanniques ou allemands, des transistors japonais ou américains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel. L’excellente réputation musicale des appareils Rotel a été saluée par la plupart des magazines spécialisés ; ils ont reçu d’innombrables récompenses, et sont choisis par de nombreux journalistes critiques du monde entier, parmi les plus célèbres, ceux qui écoutent de la musique quotidiennement. Leurs commentaires restent immuables : Rotel propose toujours des maillons à la fois musicaux, fiables et abordables. Mais plus que tout, Rotel vous remercie pour l’achat de cet appareil, et souhaite qu’il vous apporte de nombreuses heures de plaisir musical.
Merci d’avoir acheté cet amplificateur stéréo intégré Rotel RA-04. Il a été spécialement conçu pour vous fournir des heures et des heures de plaisir musical en tant que cœur d’une chaîne haute-fidélité de très haute qualité. Le RA-04 est un amplificateur intégré très complet, de très hautes performances. Les différents aspects de sa conception ont été réalisés de manière à reproduire toute la dynamique comme les plus subtiles nuances de la musique. Le RA-04 est entre autres équipé d’une alimentation entièrement régulée, utilisant un transformateur torique spécialement fabriqué pour Rotel et des condensateurs « slit-foil » également uniques en leur genre. La faible impédance de cette alimentation assure une énorme réserve de puissance, capable de faire face aux exigences les plus élevées. Cette conception est évidemment plus coûteuse, mais elle est essentielle pour le respect de la musique. Les circuits imprimés possèdent des pistes parfaitement symétriques. Elles préservent ainsi parfaitement l’intégrité « temporelle » de la musique. Les composants utilisés sont par exemple des résistances à film métallique et des condensateurs au polystyrène ou polypropylène sur tous les points critiques du trajet du signal. Les plus infimes détails ont été analysés avec soin, afin que rien ne vienne détruire l’exceptionnelle musicalité de cet amplificateur. Les principales fonctions du RA-04 sont faciles à comprendre et à utiliser. Elles ne diffèrent en rien de celles d’une chaîne haute-fidélité traditionnelle. Branchez simplement les sources et écoutez!
Conservez soigneusement l’emballage du RA-04. Il constitue le meilleur et le plus sûr moyen pour le transport futur de votre nouvel appareil, afin d’éviter tout dommage sérieux à celui-ci. Remplissez et envoyez le coupon d’enregistrement fourni dans l’emballage du RA-04. Conservez la facture de votre appareil : c’est la meilleure preuve de votre propriété et de la date réelle d’achat. Elle sera nécessaire pour mettre éventuellement en jeu la garantie.

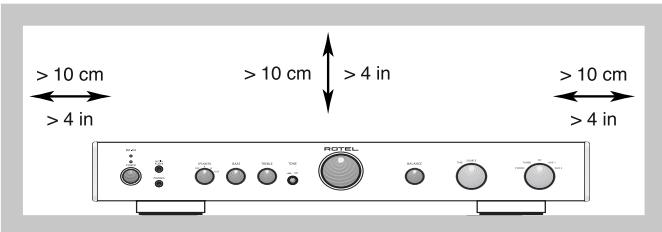

Comme tous les appareils traitant des signaux relativement faibles, le RA -04 est sensible à son environnement immédiat. Évitez de le placer sur d’autres maillons. Éloignez les câbles de modulation sonore des câbles d’alimentation secteur. Vous éviterez ainsi l’apparition éventuelle de ronflements parasites. Le RA-04 dégage un peu de chaleur pendant son fonctionnement, ce qui est normal. Ne posez donc pas d’autres maillons (ou objets) sur lui. Ne bloquez pas ses ouïes supérieures de refroidissement. Il doit y avoir environ 10 cm de dégagement au-dessus de lui pour permettre le bon fonctionnement de sa ventilation. N’oubliez pas non plus, lors de son installation, qu’il s’agit d’un appareil relativement lourd. L’étagère ou le support utilisés doivent être suffisamment robustes et rigides : dans ce domaine, le sens commun s’applique. Nous vous recommandons d’ailleurs, à ce sujet, d’acquérir un de ces meubles spécialement conçus pour les chaînes haute-fidélité. Votre revendeur vous donnera toutes les informations nécessaires à ce sujet.
Votre RA-04 a été configuré en usine pour la tension d’alimentation secteur du pays pour lequel il est prévu (115 ou 230 volts, fréquence 50 ou 60 Hz). Cette valeur est indiquée sur une étiquette, en face arrière. NOTE : si vous devez déménager dans un autre pays, il est possible de modifier l’alimentation du RA-04. Ne tentez pas d’effectuer cette transformation vous-même. Elle nécessite une intervention interne présentant des risques d’électrocution si certaines précautions ne sont pas respectées. Consultez directement un revendeur agréé Rotel pour connaître la procédure à suivre. Si vous vous absentez pendant une longue période (un mois ou plus), nous vous conseillons de débrancher la prise murale d’alimentation.
Pressez la touche repérée « Power » pour mettre le RA-04 en service. La diode corresponde s’allume simultanément. Une seconde pression sur cette même touche éteint le RA-04.
TD possède un câble de masse, branchez celui-ci dans la borne à vis spéciale à gauche des prises Phono. Cela élimine un éventuel ronflement.
NOTE: Les sorties repérées Tape ne sont pas affectées par les réglages de volume, balance ou timbres. Elles reçoivent toujours un signal fixe.
Le RA-04 possède un jeu de prises de sortie de sa section préamplificatrice. Le signal de la source choisie via le sélecteur d’écoute « Function » est envoyé en permanence sur cette paire de prises. Il peut donc être utilisé par un autre amplificateur intégré ou un amplificateur de puissance, par exemple pour alimenter une seconde paire d’enceintes acoustiques.
Utilisez du câble deux conducteurs isolé pour relier le RA-04 aux enceintes. La taille et la qualité du câble peuvent avoir de l’influence sur les performances musicales. Un câble standard fonctionnera, mais il peut présenter des limitations quant à la dynamique réellement reproduite ou à la qualité du grave, surtout sur de grandes longueurs. En général, un câble de plus fort diamètre entraîne une amélioration du son. Pour des performances optimales, penchez-vous sur l’offre en terme de câbles de très haute qualité. Votre revendeur agréé Rotel est en mesure de vous renseigner efficacement à ce sujet.
(un cuivré, un argenté), soit la gaine est de couleur différente (filet de couleur), soit elle est gravée. Assurez-vous que vous repérez bien le conducteur repéré pour toutes les liaisons, et que vous respectez parfaitement la phase sur toutes les enceintes acoustiques, par rapport à l’entrée.
En pratique, seules quelques rares modèles d’enceintes risquent de présenter des problèmes pour le RA-04. Consultez votre revendeur agréé Rotel pour de plus amples informations à ce sujet
Si vous utilisez des fourches, insérez-les à fond dans le logement offert par les prises et serrez fermement. Si vous utilisez du fil nu, dénudez tous les câbles sur une longueur suffisante, et torsadez les brins de chaque conducteur de telle manière qu’aucun brin ne puisse venir en contact avec un autre d’un autre conducteur (court-circuit). Suivant la taille des torsades,
(sens des aiguilles d’une montre). Dans tous les cas, serrez fermement à la main les bornes vissantes. NOTE : Vérifiez bien qu’il n’y ait aucun brin qui vienne en contact avec des brins ou la prise adjacente.
Cette prise est de type Jack 6,35 mm stéréo. Utilisez un adaptateur pour des prises jack plus petites 3,5 mm. Utilisez le sélecteur des enceintes en face avant pour couper celles-ci lorsque vous désirez écouter uniquement au casque. Les réglages du sélecteur « Fonction » et la commande du magnétophone Tape Monitor déterminent la source réellement écoutée. Pour écouter le maillon branché sur l’entrée repérée Tape (magnétophone), placez la commande Monitor sur la position « Tape ». Pour toutes les autres entrées, laissez cette commande Monitor sur sa position « Source », pour écouter la source sélectionnée sur le sélecteur Fonction de la face avant, ou pressez la touche de la source désirée sur la télécommande.
Une prise jack stéréo 3,5 mm pour « Lecteur audio » (baladeur MP3, par exemple), est disponible sur la façade, et sélectionnée sur le sélecteur de source en position AUX2. N’importe quel lecteur de cassette portable, lecteur de disque ou disque dur peut être branché sur cette prise. N’oubliez pas, éventuellement, de régler le niveau sonore sur cette source portable pour le bon fonctionnement de cette entrée. Si le son est trop fort, avec beaucoup de distorsion, baissez le niveau sonore directement sur cette source. Au contraire, augmentez le volume sur la source si vous n’entendez que très faiblement le son au travers des enceintes, le bouton de volume du RA-04 étant déjà réglé à une valeur élevée. NOTE : Lorsque vous insérez une prise jack stéréo 3,5 mm, la commutation sur cette prise est automatique entraînant simultanément la coupure de la source éventuellement branchée sur les prises repérées (AUX 2) en face arrière.
« On », tourner les boutons de grave (Bass) et d’aigu (Treble) permet de modifier l’équilibre tonal. Une augmentation du grave et/ou de l’aigu s’obtient en tournant le bouton dans le sens des aiguilles d’une montre, et inversement pour diminuer leur niveau respectif. Un système de haute qualité, correctement réglé et installé, ne nécessite pas normalement d’avoir recours à une correction des timbres dans le grave ou dans l’aigu. Utilisez ces correcteurs avec parcimonie. Soyez particulièrement vigilants si vous utilisez une correction maximum (à fond dans le sens des aiguilles d’une montre). Dans ce cas, vous augmentez très nettement la demande en puissance pour l’amplificateur, ce qui peut entraîner un fonctionnement à la limite de leurs capacités pour l’amplificateur comme pour les enceintes acoustiques.
Le signal envoyé sur les prises repérées « Tape Output » est toujours sélectionné par la commande Function. Lorsque vous enregistrez avec un magnétophone disposant de la fonction Monitoring (écoute directe pendant l’enregistrement), vous pouvez écouter le son qui vient tout juste d’être enregistré en plaçant le contrôle Monitor sur cette position « Monitor ».
Le RA-04 bénéficie à la fois d’une protection thermique et d’une protection contre les surcharges en courant, permettant de protéger l’amplificateur contre des conditions de fonctionnement extrêmes. Ces circuits de protection sont totalement indépendants du signal audio, et n’ont donc aucune influence sur la qualité sonore. Cependant, ces circuits contrôlent en permanence la température des transistors de sortie, et coupent l’amplificateur si cette température dépasse certaines limites. Dans la très grande majorité des cas, vous ne verrez jamais ces circuits de protection entrer en action. Cependant, si l’amplificateur détecte un défaut de fonctionnement, il s’arrêtera de fonctionner instantanément, et la diode LED en face avant s’allumera. Si cela arrive, éteignez immédiatement l’amplificateur. Laissez-le refroidir pendant
Dans la plupart des cas, la protection entre en jeu suite à un défaut de fonctionnement comme un court-circuit entre deux câbles des enceintes acoustiques, ou une ventilation insuffisante dans une atmosphère très chaude. Dans de très rares cas, des enceintes acoustiques à très faible impédance ou présentant une charge très réactive peuvent entraîner la mise en service des protections. Si ces circuits s’activent très souvent et que vous ne parvenez pas à en déterminer la cause, contactez votre revendeur agréé Rotel pour assistance.
La majorité des problèmes survenant dans une installation haute-fidélité est due à de mauvais branchements, ou à une mauvaise utilisation d’un ou de plusieurs maillons. Si le problème est bien lié au RA-04, il s’agit très certainement d’un mauvais branchement. Voici quelques vérifications de base qui résolvent la majorité des problèmes rencontrés :
L’amplificateur RA-04 n’est pas alimenté par le secteur. Vérifiez la position de l’interrupteur de mise sous tension POWER (position ON). Vérifiez la qualité des contacts du cordon secteur, et l’alimentation réelle de la prise murale.
Si un autre appareil électrique fonctionne en étant branché dans la même prise que le RA-04, mais que la diode Standby de ce dernier ne s’allume pas, le fusible de protection interne doit être remplacé. Contactez votre revendeur agréé Rotel qui remplacera immédiatement ce fusible.
Vérifiez qu’un signal sort bien de la source sélectionnée. Vérifiez le bon branchement des câbles entre la source et l’amplificateur. Vérifiez que le sélecteur Function est bien positionné sur la source voulue. Vérifiez aussi les câbles entre l’amplificateur et les enceintes acoustiques.
Controles de Graves y Agudos 78 32 Selector de la Fuente de Entrada q 32 Control de Monitorización = 32 Circuitería de Protección 3 32 Le agradecemos que haya adquirido este producto y esperamos que le permita disfrutar de su música predilecta durante largos años.
El RA-04 es un aparato fácil de instalar y el manejo de sus principales funciones no tiene por qué comportar ningún problema. Si usted ya está experimentado en el manejo de componentes de audio estereofónicos, en principio no debería encontrar nada que le resultara especialmente complicado durante la puesta a punto inicial del mismo. Basta con que conecte el resto de componentes de su equipo y disfrute con su música.
ADVERTENCIA: Para evitar que se puedan producir daños en su equipo, apague TODOS los componentes del mismo cuando conecte o desconecte las cajas acústicas o cualquier otro elemento del mismo. No vuelva a poner en marcha el equipo hasta que esté seguro de que todas las conexiones hayan sido correctamente ejecutadas. Preste particular atención a los cables de conexión a las cajas acústicas, procurando que no haya conductores sueltos de uno de ellos que puedan tocar los cables correspondientes a otras cajas acústicas del equipo o el chasis del amplificador. Le rogamos que lea cuidadosamente el presente manual de instrucciones. Además de las instrucciones básicas de instalación y puesta a punto del RA-04, incluye información de gran valor sobre las diferentes configuraciones que permite el aparato, así como información general que le ayudará a optimizar las prestaciones de su sistema. Le rogamos asimismo que contacte con su distribuidor autorizado de Productos Rotel para cualquier duda o consulta. No le quepa la menor duda de que todos sus comentarios y observaciones serán bien recibidos.
Agudos (Controles de Tono) son eliminados del camino recorrido por la señal musical con el fin de garantizar un sonido lo más puro posible. Si no va a utilizar los controles de tono, deje el conmutador Tone Switch en su posición “Off”. Sitúe el conmutador Tone Switch en la posición On si desea realizar ajustes con los Controles de Tono.
Cuando vuelva a poner en marcha el amplificador, la circuitería de protección se reinicializará automáticamente y el correspondiente indicador luminoso debería apagarse. En la mayoría de casos, la circuitería de protección se activa cuando se produce una condición de funcionamiento erróneo, como por ejemplo un cortocircuito en los cables de conexión a cajas o una ventilación inadecuada que haga que la temperatura de trabajo alcance un valor excesivo. En algunos casos muy raros es posible que la presencia de impedancias altamente reactivas o extremadamente bajas en las cajas acústicas utilizadas provoque el disparo de la circuitería de protección. Si la circuitería de protección se dispara repetidamente y usted se ve incapaz de aislar y corregir la condición de funcionamiento que provocó dicho disparo, contacte con su distribuidor autorizado de productos Rotel para que le ayude a resolver el problema.
El indicador luminoso de puesta en marcha debería activarse en el momento de conectar el RA-04 a una toma de corriente eléctrica y pulsar el Conmutador de Puesta en Marcha. En caso de que no se active, compruebe dicha toma con otro dispositivo eléctrico, como por ejemplo una bombilla, y asegúrese de que la misma no esté controlada por un conmutador situado en su posición Off.
En el caso de que otro dispositivo eléctrico conectado a la toma anterior funcione correctamente y el indicador luminoso de puesta en marcha del RA-04 siga sin activarse cuando este último esté conectado a dicha toma y el Conmutador de Puesta en Marcha haya sido pulsado, significa que es muy posible que el fusible de protección interno del aparato se haya fundido. Si usted cree que ha sucedido esto, contacte con su distribuidor autorizado de productos Rotel para que le proporcione uno nuevo y se lo instale adecuadamente.
Verifique la fuente de señal para asegurarse de que esté funcionando correctamente. Asegúrese de que los cables que van desde la fuente de señal a las entradas del RA-04 estén conectados adecuadamente. Asegúrese de que el selector Function coincida con la entrada adecuada. Entradas de Línea: Factor de Amortiguamiento
10-40.000 Hz, ±1 dB Nivel/Impedancia de Salida
5V Figure 2: Het aansluiten van de lijnbronnen, een opname/weergaveapparaat en de luidsprekers 4 Waarschuwing 34 De bijbehorende indicator 1 36 Het aansluiten van de ingangen 36 De pick-up aansluitingen e met aardverbinding w 36 De lijnniveau aansluitingen r 36 De verbindingen maken met een opname/weergave apparaat t 37 De voorversterker-uitgangen y 37 De luidsprekeruitgangen ui en luidspreker-keuzeschakelaar 6 37 Luidsprekerkeuze 37 Welke luidsprekerkabel? De hoofdtelefoonuitgang 4 38 De extra weergave-ingang “Media Player” 5 38 De bedieningsorganen 38 De volumeregelaar 0 38 38 De balansregeling De toonregeling aan/uit schakelaar “TONE” 9 38 De lage- en hogetonenregeling 78 38 De luisterkeuzeschakelaar “funtion” q 38 Monitor control = Voor het solitair genieten hebben wij de RA-04 uitgerust met een hoofdtelefoonaansluiting (“PHONES”) voor hoofdtelefoons met een 6 mm plug. Bezit u er een met een 3.5 mm plug, dan heeft u een verloopsnoertje nodig.
