BEDIENUNGSANLEITUNG RA-04 ROTEL

Stereo-Vollversteller

Bedienelemente und Anschlüsse

Signaleingang und Anschluss eines Laufsprecherpaares

Wichtige Sicherheitshinweise

Vorsicht: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden.

Vorsicht: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Zum Schutz vor Feuer oder einem elektrischen Schlag dürfen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasen auf das Gerät.

Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführten.

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät mussen genau beachtet werden. Dadurch konnen Personen- und Sachscha den vermieden werden. Außer den in der Bedienungsanleitung beschrieben Handgriffen sind vom Bediener keine Arbeiten am Gerät vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.

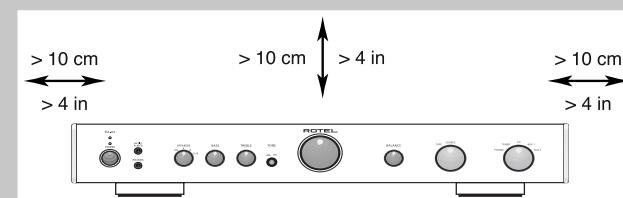

Bitte stellen Sie safer, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät solle nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel solle an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Veränderungskabel.

Netzkabel sind so zu verlagen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärnung). Besondere Vorsicht ist damit an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Sollten Sie das Gerät für eine längerere Zeit nicht in Betriebnehmen,ziehen Sie den Netzstecker aus der Steckdose.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transportes über länger Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartt hat und das Kondenswasser verdunst ist.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
  das Gerat Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsänderung aufweist,
• das Gerät hingefallen ist bzw. beschädigt wurde.

Verwenden Sie gemäß Class 2 isolierte Laufsprecherkabel, um eine ordnungsgemäß Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlanden noch Wagen oder fahrbaren Untergestellen transportiert werden.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss daher nicht geerdet werden.

ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN, NICT HE GEAUSEABDECKUNG ENTFERNEN. IM INNERN BEFINDEN SICH KEINE VOM BEDIENER ZU WARTENDENTEILE. ZIEHEN SHE NUR QUALIFIZIERTES PERSONAL ZU RATE.

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandsein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährdung von Personen durch einen elektrischen Schlag ausreicht.

Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerät beiliegenden Literatur hin.

Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne stehen für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen.

Inhaltsverzeichnis

Abb. 1: Bedienelemente und Anschlüsse 3
Abb. 2: Signaleingang und Anschluss eines Laufsprecherpaares 4

Wichtige Sicherheitshinweise 16

Die Firma Rotel. 17

Zu dieser Anleitung 17

Einige Vorsichtsmaßnahmen 18
Aufstellung des Gerätes 18
Kabel 18

Netzspannung und Bedienung. 18

Netzeingang 21 18
POWER-Schalter und
POWER-LED 18

Eingangssignalanschlüsse 18

Phonoeingang 15 und
Erdungsanschluss 14 18
Hochgeleingeingänge 15 18

Tupe-Anschlisse 17 19
Preamp-Ausginge 19
Lautsprecherausginge 19 20 19

Lautsprecherwahlschalter 6 19

AuswahlderLautsprecher 19
Auswahld der Laustsprecherkabel 19
Polarität und Phasenabgleich 19
Anschlieben der Laufsprecher 19

Kopflorerbuchse 4 20

Media Player-Anschluss 5 20

Bedienelemente. 20

Lautstärkeregler 10 20
Balance-Steller 20
TONE-Schalter 20
BASS und TREBLE 7 8 20
Function-Wahlschalter 13 20
Monitor-Wahlschalter 12 20

Schutzschaltung 3 20

Bei Störungen 21

Die POWER-LED leuchtet nicht 21
Austauschen der Sicherung 21
Kein Ton 21

Technische Daten 21

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeder neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlassigkeit bei gleichzeitig günstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für den Rotel-Stereo-Vollversteller RA-04 entschieden haben. Dieses einzigartige Gerät kann optimal in jedem hochwertigen Audiosystem eingesetzt werden.

Der RA-04 überzeugt durch höchste Wiedergabequalität und ist mit einer Vielzahl von Ausstattungsmerkmalen ausgestellt. Bei seiner Entwicklung wurde besonderer Wert darüber gelegt, den kompletten Dynamikbereich und feinste Nuancen der Musik wiederzugeben. Der RA-04 überzeugt mit einem großzügig dimensionierten Netzeil mit Ringkerntransformator. Dieses niederohmige Netzeil hat extreme Leistungsreserven, die es dem Vollverträger ermögen, die anspruchsvollsten Musiksignale zu verarbeiten. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe jedoch profiltiert davon deutlich.

Die Signalwege sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanalen zu verhindern. Auf der Platine werden Metalfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren eingesetzt, die die Signale klanggetreu übertragen. Alle Aspekte dieser Konstruktion dieren nur dem Ziel der möglichst originalgetreuen Wiedergabe von Musik.

Der RA-04 ist einfach zu installieren und zu bedieten. Sollten Sie bereits Erfahrung mit der Installation anderer Stereosysteme haben,)dürften keinerlei Probleme aufreten. Schlieben Sie einfach die gewünschten Geräte an und genießen Sie die Musik.

Einige Vorsichtsmaßnahmen

WARNING: Um eine Beschädigung des Systems zu vermeiden, sollen den Sie ALLE Geräte des Systems abschalten, bevor Sie die Laufsprecher oder sonstige Komponenten anschließen bzw. trennen. Schalten sie die Geräte erst wieder ein, wenn alle Anschlüsse ordnungsgemäß hergestellt worden sind. Achten Sie darauf besonders auf die Laufsprecherkabel oder das Gehäuse des Verständers.

Lesen Sie sich die Bedienungsanleitungitte vor der Inbetriebnahme bereits durch. Nebengrundsatzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheitshinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrem autorisierten Rotel-Fachhändler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RA-04 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vollvermörs in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Schicken Sie die Ihr dem Vollverstärker beiliegende Garantianforderungskarte ausgefüllt an den Rotel-Distributor in Ihr dem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchnehmen.

Aufstellung des Gerätes

Wie bei allen anderen Audiokomponenten auch, kann die Signalqualität des RA-04 durch andere Geräte beeinträchtigt werden. Stellen Sie den RA-04 davon nicht auf andere Geräte. Auch sollen den Audiosignalkabel nicht darüber den Netzkabeln verlaufen, um Rauschen oder Interferenzen zu vermeiden.

Der RA-04 erwartt sich während des Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Kührippen und Ventilationsöffnungen abgeführt werden. Die Ventilationsöffnungen an der Oberseite)dürfen nicht verdeckt werden. Um das Gerät muss ein Freiraum von 10 cm und am Aufstellungsort eine ausreichende Luftzirkulation gewährleistet sein, um einer Überhitzung des Vollvermörs vorzubeugen.

Berücksichtigten Sie beim Aufstellen das Gewicht des Vollverständerkers. Wir empfehlen,他们在entspruchendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, dass klangbe einträchtigende Erschütterungen gedämpft bzw. unterrück werden. Lassen Sie sich von Ihrem autorisierten Rolf-Fachhandler in Bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audiokomponenten beraten.

Kabel

Achten Sieitte darauf, dass Netz-, Digital- und die normalen Audiosignalkabel separat verlaufen. Dies minimiert die Wahrscheinlichkeit, dass Netz- bzw. Digitalkabel die Signale der Analogkabel storen. Wir empfehlen, hochwertige abgeschirmte Kabel zu verwenden. Wenden Sie sich bei etwaigen Fragen zu den optimalen Kabeln für Ihr System an ihren autorisierten Rotel-Fachhändler.

Netzspannung und Bedienung

Netzeingang 21

Der RA-04 besteht keine großen Strommensgen. Dennoch sollte er direkt an eine Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (und die Wandsteckdose) ausreichende Strommensgen für den RA-04 sowie die anderen an sie angeschlossenen Komponenten liefern können.

Der RA-04 wird von Rotel so eingestellt, dass er der in Ihrem Land üblichen Wechselspannung von 230 Volt entspricht. Die Einstellung ist an der Geräterückseite angegeben.

Hinweis: Sollen Sie mit ihrem RA-04 in ein anderes Land umziehen, kann die Einstellung geändert werden, so dass das Gerät mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Sind Sie, wie z.B. bei einer mehrwöchigen Ur-laubsreise, für längerere Zeit nicht zu Hause, sollenn Sie Ihrten Vollverträker (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

POWER-Schalter 2 und POWER-LED 1

Der POWER-Schalter befindet sich an der Gerätefront des RA-04. Drücken Sieihn zum Einsatzen des Gerätes. Die LED über dem Schalter beginnnt zu leuchten. Durch erneutes Drucken wird der Vollveränderer ausgeschaltet.

Eingangssignalanschlüsse

(siehe Figure (Abb.) 2)

Hinweis: Beim Verkabeln und Anschlieben sollen den Geräte generell abgeschaltet sein.

Phonoeingang und Erdungsanschluss 14

Verbinden Sie das vom PlattenspielerCOMMende Kabel mit dem linken und rechten Phonoeingang. Besitzt der Plattenspieler ein Erdungskabel, verbinden Sie thisses Kabel mit der Klemme links...,...,...,...,...,...,...,..., ... .. . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ? . . . . . . . . . . . . . . . . . . . ? . ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ; - ;

---

---

---

---

Bei den mit CD, Tuner und Aux gekennzeichneten Eingängen des RA-04 handelt es sich um Hochpegeleininge. Diese dieren zum Anschluss von Geräten wie CD-Playern, HiFioder NICAM-Stereo-Video-Cassettenrecordern, Tunern für Audio und Video, Laserdisc-Playern oder dem Analogausgang eines CD-ROM-Laufwerkes.

Die linken und rechten Kanäle sind gekenn-zeichnet und an die entsprechenden Kanäle der Quellkomponenten anzuschlieben. Wir empfehlen Ihnen, zum Anschluss der Ein-gangssquellen an den RA-04 hochwertige Cinch-Kabel zu verwenden. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten.

Tape-Anschlüsse 7

(siehe Figure (Abb.) 2)

Die mit TAPE gekennzeichneten Ein- und Ausgänge können an jedem beliebige Aufnahme- und Wiedergabegerät angeschlossen werden, das analoge Hochpegel-Ein-und -Ausgangssignale verarbeiten kann. Normalerweise wird dies ein herkömmlicher Cassettenrecorder sein.

Denken Sie beim Anschluss eines Recorders an den RA-04 daran, dass die Ausgänge des Recorders mit den TAPE-Eingängen verbunden werden müssen. Dementsprechend sind die TAPE-Ausgänge des RA-04 mit den Eingängen des Recorders zu verbinden. Stellen Sie, wie bei den anderen Quellen auch, sicher, dass die linken und rechten Kanäle zu jedem Gerät mit den entsprechenden Kanälen der angeschlossenen Komponenten verbunden werden. Verwenden Sie hochwertige Verbindungskabel, um eine optimale Klangqualität zu gewährleisten.

HINWEIS: Der Signalpegel der TAPE-Aus-gänge wird durch das Einstellen der Lautstärke, der Balance und der Klangregelung nicht verändert.

Preamp-Ausgänge 16

Der RA-04 verfügt an der Rückseite über zwei mit PREOUT gekennzeichnete Ausgänge. An diesen Ausgängen stehen das Signal der gewählten Quelle jederzeit zur Verfügung. In der Regel wird ein anderer Vollveränder oder eine Endstufe daran angeschlossen.

HINWEIS: Der Signalpegel der PreampAusgänge wird durch das Einstellen der Lautzärke, der Balance und der Klangregelung verändert.

Lautsprecherausgänge 19 20 Lautsprecherwahlschalter 6

(siehe Figure (Abb.) 2)

Der RA-04 verfügt an der Rückseite über zwei Paar jeweils mit „A" 19 und „B" 20 gekennzeichnete Laatsprecherausgabe. Über den Laatsprecherwahlschalter 5 an der Gerätefront kann eingestellt werden, welche Laatsprecher.Playen sollen.

Auswahld der Laufsprecher

Wir empfehlen, an den RA-04 Laufsprecher mit einer nominalen Impedanz von mindestens 4 Ohm anzuschreiben. Beim Betrieb mehrerer parallel geschalteter Laufsprecherpaare sollenn Sie einige Vorsicht walten halten, da sich die effektive, vom Verträger wahrgenommene Impedanz verringgert. Beim Betrieb von zwei Paar 8-Ohm-Laufsprechern beträgt die Last für den Verträker 4 Ohm. Werden mehrere parallel geschaltete Laufsprecher angeschlossen, empfehlen wir, Laufsprecher mit einer nominalen Impedanz von 8 Ohm einzusetzen. Die Angaben bezüglich der Impedanz von Laufsprechern sind oft ungenau. In der Praxis gibt es nur bei sehr weniger Laufsprechern Probleme beim Betrieb mit dem RA-04. Wenden Sie sich bei Fragenitte an ihren autorisierten Rotel-Fachhandler.

Auswahlder Laufsprecherkabel

Verbinden Sie den RA-04 und die Laufsprecher über ein isoliertes, zweiadriges Laufsprecherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-, „Klingeldraht" wird faktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit größem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollen den Sie die Benutzung von speziellen, hochwertigen Laufsprecherkabeln erwären. Ihr autorisierter Rotel-Fachhandler wird ihren bei der Auswahr dieser Laufsprecherkabel kein weiterhelfen.

Polarität und Phasenabgleich

Die Polarität - die positive/negative Ausrichtung der Anschlüsse - muss für jeder Lautsprecher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen.

Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschietenfarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedrucht. Unterschieden Sie zwischen positiven und negativen Leitern und achen Sie bei jeder Lautsprecher- und Verstärkerverbindung auf die gleiche Polung.

Anschlieben der Laufsprecher

Schalten Sie zunachst alle zum System gehorend Geräte ab. An die Anschlussklemmen des RA-04 können blanke Dühte oder Kabelschuhe angeschlossen werden.

Führn Sie das Kabel vom RA-04 zu den Laufsprechern. Lassen Sie sich genügend Raum, damit Sie die Komponenten bewegen konnen und so einen freien Zugang zu den Laufsprechern sicherstellen.

Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehren die Klemmen im Uhrzeigersinn fest.

Sollten die Laufsprecherkabel direkt (ohne Kabelschuhe) an die Laufsprecherklemen angeschlossen werden, so entfern den Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Schraubklemen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und steken Sie das verdrillte Kabel hinter die Schraubklemen. Anschließlich drehen Sie diese im Uhrzeigersinn fest.

Hinweis: Achten Sieitte darauf, dass die blanken Kabelenden vollständig an den Schraubklemmen untergebracht sind und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist.

Kopfhörerbuchse 4

Über die Kopfhörerbuchse (PHONES) kann ein Kopfhörer angeschlossen werden. Diese Buchse ist auf die Verwendung von Standard-Stereo-Kopfhörersteckern ausgelegt. Sollte der Stecker Ihr's Kopfhörers nicht passen, Fragen Sie ihren autorisierten Rotel-Fachhandlcer nach einem geeigneten Adapter. Auch nach Anschlieben des Kopfhörers liegt noch ein Signal an den Ausgängen an. Mit Einstellung des Function- und Monitor-Wahlschalters legen Sie die Hörquelle fest. Zum Anhören bzw. Aufnehmen der an den TAPE-Eingang angeschlossenen Komponente setzen Sie den Monitor-Wahlschalter in die TAPE-Position. Um auf das Signal der anderen Eingänge zugreifen zu konnen,lassen Sie den Monitor-Wahlschalter in der SOURCE-Position und wahlen die Hörquelle über den Function-Wahlschalter an der Gerätefront.

Media Player-Anschluss 5

Eine 3,5-mm-Stereo-Eingangsbuchse ist an der Gerätefront des Verstärkers für einen „Media Player" vorgesehen. Um diese auszuwahlen, müssen Sie den Function-Wahlschalter in die AUX2-Position setzen. Jeder tragbare Stereo-Cassettenrecorder, jeder CD-Player oder jedem Disc-Wiedergabegerät kann über diesen Eingang angeschlossen werden. Erfolgt die Musikwiedergabe des angeschlossenen Gerätes über die Kopflöherbuchse, so ist zu beachten, dass Sie die Lautstärke am Player einstellen müssen, damit Sie Musik horen können. Klingt der Ton laut und verzerrt, reduzieren Sie die Lautstärke am Player. Ist er nur über die Laatsprecher zu horen, selbst wenn die Lautstärke über den Lautstärkeregler des Verstärkers sehr stark erhöht worden ist, nutzen Sie den Lautstärkeregler am Player.

Hinweis: Wird der 3,5-mm-Ministecker in die Media Player-Buchse gesteckt, ist der AUX2-Eingang hinten getrennt. Wird der 3,5-mm-Stecker aus der Media Player-Buchse gezogen, so Funktioniert der AUX2-Eingang hinten.

Bedienelemente

Lautstörkeregler 10

Drehen Sie den Lautstärkeregler nach rechts, um die Lautstärke zu erhöhen und nach links, um die Lautstärke zu reduzieren.

Balance-Steller 11

Mit dem Balance-Steller wird das Lautstärkeverhältnis zwischen linkem und rechten Kanal hergestellt. Normalerweise sollte fürihn die Mittenposition beibehalten werden. Ist das Lautstärkeverhältnis zwischen den beiden Laufsprechern jedoch nicht optimal, wird eine entsprechende Einstellung des Balance-Stellers erforderlich. Durch Rechtsdrehung wird die Lautstärke des rechten Laufsprechers gegenüber dem linken erhöht, durch Linksdrehung reduziert.

TONE-Schalter 9

Normalerweise sollen den Sie diesen Schalter in der OFF-Position halten. Die Klangregler arbeiten dann nicht, und die Signale werden ohne Beeinträchtigung am Klangregelnetzwerk vorbeigeleitet. Mochten Sie den Klang verändern, so setzen Sie diesen Schalter in die ON-Position.

BASS und TREBLE 76

Befindet sich der TONE-Schalter in der ON-Position, so kann der Klang über BASS und TREBLE eingestellt werden. Durch Rechtsdrehung werden die Basse und Hohen anghoben, durch Linksdrehung reduziert.

Ein gut eingeselltes hochwertiges Audiosystem erzeugt den tatsächlichen Klang, wenn die Einstellung der Tiefen- und Höhenregler gar nicht oder nur gingefugig verändert wird. Nutzen Sie diese Regler also möglichst weniger. Besonderss vorsichtig sollen den Sie sein, wenn Sie die Regler im Uhrzeigersinn drehen, da hierdurch die Belastung für Verständner und Laufsprecher hörher wird.

Function-Wahlschalter 13

Die Einstellung des Function-Wahlschalters entscheidet, solange sich der Monitor-Wahlschalter in der Position SOURCE befindet (siehe)nachsten Abschnitt),darüber, welche Quelle Sie horen.Das über den FunctionSchalter ausgewählte Signal wird auch zu den Preamp- und Tape-Ausgangen gesendet.

Drehen Sie den Function-Wahlschalter an der Gerätefront auf die Quelle, die Sie horen möchten.

Monitor-Wahlschalter 12

Befindet sich der Monitor-Wahlschalter in der SOURCE-Position, wird das von Ihnen wahrgenommene Signal, das auch zu den Preamp-Ausgangen gesendet wird, über den Function-Wahlschalter ausgewählt. Befindet sich der Monitor-Wahlschalter in der TAPE-Position, wird das Signal von dem an die Tape-Eingänge angeschlossenen Cassettendeck wiedergegeben. Auch in dieser Position des Monitor-Wahlschalters wird das am TAPE-Eingang anliegende Signal zu den Preamp-Ausgangen gesendet.

Das zum TAPE-Ausgang gesendete Signal wird stets über den Function-Wahlschalter ausgewählt. Besitzt das zum Aufnahmen verwendete Geräte eine Mithörfung, so können Sie sich die Aufnahme anhören, wenn Sie den Monitor-Wahlschalter in die TAPE-Position setzen.

Schutzschaltung 3

Der RA-04 verfügbar über eine thermische Schutzschaltung und einen Überlastschnitt. Hierdurch wird der Vollversteller vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen geschützt. Diese Schutzschaltung ist unabhängig vom Audiosignal und beeinflusst den Klang nicht. Statt dessen überwacht sie die Temperatur an den Leistungstransistoren und schaltet den Vollversteller ab, sobald bestimmte Temperaturgrenzen übersritten werden.

Es ist unwahrscheinlich, dass es jemals zu einer Überlastung kommt. Sollte denen noch eine Störung auftreten, schaltet sich der Vollverträger ab. Die LED an der Gerätefront beginnnt zu leuchten.

Schalten Sie den Vollverträker in thisem Fall aus und halten Sie ihn eine Minute abkühlen. Versuchen Sie, den Grund für die Störung hereauszufunden und zu behehen. Beim erneuten Einsatz des Vollverträkers setzen sich die Schutzschaltung automatisch darüber, und die LED erlischt.

In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z.B. durch kurzgeschlossene Laatsprecherkabel oder eine unzureichende Belüfung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr zahlten Fällen losen Laatsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aus.

Reagiert die Schutzschaltung wiederholt und konnen Sie den Fehler nicht finden, so Fragen Sie ihren autorisierten Rotel-Fachhändler.

Bei Störungen

Tritte eine scheinbare Fehlfunktion auf, sollenn zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf einfachen Bedienungsfehlern oder fehlerhaften Anschüssen. Lösst sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler.

Die POWER-LED leuchtet nicht

Bei ordnungsgemäßem Betrieb beginnt die POWER-LED zu leuchten, wenn der RA-04 an eine stromführung Wandsteckdose angeschlossen ist und die POWER-Taste gedrückt wird. Leuchtet sie nicht, prufen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prufen Sie, ob der Strom nicht durch einen dazwischen sitzenden Schalter abgeschalte worden ist.

Austauschen der Sicherung

Funktioniert ein andere elektrisches Gerät und der Vollveränder nicht, so kann diese ein Hinweis darauf auf sein, dass die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den Vollveränder vom Netz und setzen Sie die Sicherung von ihrem autorisierten Rotel-Fachhandler auswechseln.

Kein Ton

Prufen Sie, ob die Signalquelle einwandfrei Funktioniert. Vergewissern Sie sich, dass die Kabel von der Signalquelle zu den Eingängen des RA-04 ordnungsgemäß angeschlossen sind. Stellen Sie safer, dass der Function-Wahlschalter auf den richtig Eingang gesetzt worden ist. Prufen Sie alle Verbindungen zwischen dem RA-04 und den Laufsprechnern.

Technische Daten

Dauerausgangsleistung (20 - 20.000 Hz, < 0,03 %, 8 Ohm)	40 Watt/Kanal
Gesamtklirrfaktor (20 - 20.000 Hz)	< 0,03 % bei Nennleistung,bei halber Nennleistung oder bei 1 Watt
Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1)	< 0,03 % bei Nennleistung,bei halber Nennleistung oder bei 1 Watt
Frequenzgang
Phonoeingang (MM)	20 - 15.000 Hz, ± 0,3 dB
Hochpegeleiningänge	10 - 40.000 Hz, ± 1 dB
Dämpfungsfaktor (20 - 20.000 Hz, 8 Ohm)	180
Eingangsempfindlichkeit/-impedanz
Phonoeingang (MM)	2,5 mVolt/47 kOhm
Hochpegeleiningänge	150 mV/24 kOhm
Ausgangspiegel/-impedanz (Preamp)	1 V/470 Ohm
Klangeinstellung
Büssie	+/- 6 dB (100 Hz)
Höhen	+/- 6 dB (10 kHz)
Geräuschspannungsabstand (IHF A)
Phonoeingang (MM)	80 dB
Hochpegeleiningänge	100 dB
Spanningsversorgung
USA	120 Volt, 60 Hz
Europa	230 Volt, 50 Hz
Leistungsaufnahme	220 Watt
Abmessungen (B × H × T)	437 x 72 x 342 mm
Höhe der Gerätefront (für Rack-Einbau)	60 mm
Nettogewicht	5,9 kg
