MANUALE UTENTE RA-04 ROTEL

Manuale di Istruzioni

Amplificatore Integrato Estereofonico

Amplificatore Integrato Stereo

Pannello frontale e posteriore

Schema dei collegamenti

Figure 1: Pannello frontale e posteriori 3
Figure 2: Schema dei collegament 4

• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -

• -

• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -

• +

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  - +

  ; / = ; / = ; / = ; / = ; / = ; / = ; / = ; / = ; / = ; / = ; / = ; / = ; / = ; / = ; / = ; / = ; / = ; / = ; / = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0 = 0

Hochgeleingänge 16

Important Istruzioni di Sicurezza

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fate riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esponete l'apparecchio all'umidità o all'acqua. Non posizionate contentitori d'acqua, ad es. vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet.

Se l'apparecchio è stato esesto all'umidità o un oggetto è caduto all'interno del cabinet, staccate il cavo di alimentazione dalla presa. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l'apparecchio alla rete di alimentazione ed utilizzato. Conservate quello manuale per ogni riferimento futuro alle istruzioni di sicurezza.

Seguire attentamente tutte le avventenze e le informazioni sulla sicurezza contenate in queste istruzioni e sul prodotto stesso. Seguire tutte le istruzioni d'uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspi-rapolvere.

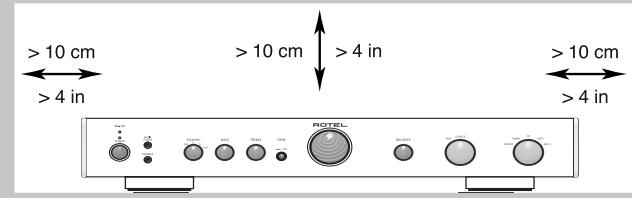

Mantenere 10 cm circa di spazio libero da tutti i lati del prodotto. Non posizionate l'apparecchiatura su un dato, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparechio è posizionato in una libreria o in mobile apposto, fate in modo che ci sia abbastanza spazio attorno all'unità per consentire un'adeguata ventilazione e raffreddamento.

L'unità dovrebbe essere posta lontano da fonti di calorie come caloriferi, termoconvettori, stufe, o altri apparecchi che producono calorie

L'apparecchiatura deve essere collegata esclusivamente ad una sorgente di alimentazione elettrica del tipo indicato sul pannello posteriore dell'unità.

Collegate l'unità alla presa di alimentazione solo con il cavo che viene fornito o con uno equivalente. Non modificate il cavo in dotazione in alcun modo. Non cercate di eliminare la messa a terra o la polarizzazione. Non utilizzate prolonghe.

Non fate passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato,iegato ad angoli acuti, esposto al calorie o danneggiato. Fate particolare attenzione al posizionamento del cavo di alimentazione all'altezza della presa e nel punto in cui esce alla parte posteriore dell'apparecchio.

Per scollegare Completely il prodotto dall'alimentazione, il cavo di alimentazione dovrebbe essere scollegato alla presa, che dovrebbe essere sempre disponibile accessibile.

Il cavo di alimentazione dovrebbe essere scollegato alla presa durante i temporali, o quando l'apparecchiatura rimane inutilizzata per un periodo piuttosto lungo.

L'apparecchiatura devese essere disattivata immediatamente e fatto ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.
• Sono caduti oggetti, o del liquido è stato versato nell'apparecchio.
• L'apparecchiatura è stata esposta alla pioggia.
• L'apparecchiatura non sembra funzionare in modo normale.
• L'apparecchiatura è caduta, o è stata danneggiata in quale modo.

Utilizzate cavi per i diffusori isolati in Classe 2 per limitare eventuali rischi di shock elettrico.

Posizione l'unità su una superficie pianà abbastanza robusta da sostarne il peso. Non posizione l'unità su un mobile

con ruote poiché potrebbe cadere.

ATTENZIONE

RISCHIO DI SCOSSA ELETTRICA NON APRIRE

AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIETE IL COPERCHIO. NON CONTIENE PARTI UTILI PER L'UTENTE. PER L'ASSISTENZA FATE RIFERIMENTO A PERSONALE QUALIFICATO.

Il fulmine inserito in un triangolo vi avverte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto che può costituire pericolo di folgorazione.

Il punto esclamativo entro un triangolo equilatero vi avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompaniesa il prodotto.

Questo significato indica che loizio prodotto è doppiamente isolato. Non è necessario il collegamento della messa a terra.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il significato del cestino con le ruote e la croce sopra, indica la compatibilità con QUESTe norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive.

Indices

Figure 1: Controllie collegamenti 3
Figure 2: Collegamenti dei segnali linea in ingresso, del registraratore, dei diffusori 4

Importanti Instruzione di Sicurezza. 22

Alcune parole sulla Rotel 23

Per cominciare 23

Alcune precazioni 24
Posizionamento 24
Cavi 24

Alimentazione AC e comandi 24

Alimentazione in corrente alternata 21 24
Interruttore di accensione ed
indicatore di alimentazione 1 24

Collegamenti del segnale in ingresso 24

Ingresso Phono 15 e Collegamento a terra 14 24
Ingressi di livello di linea 16 24

Collegamenti del registraratore 17 25

Uscite del preamplificatore 18 25

Uscite per i diffusori 19 20 e interruptore

del selettore del diffusore 6 25

Scelta dei diffusori 25
Scelta dei cavi per i diffusori 25
Polarità e fase 25
Collegamento dei diffusori 25

Uscita per cuffie 4 25

Media Player 5 26

Controlli audio 26

Controllo del volume 26
Selettore Balance 11 26
Interruttore dei toni 26
Controllo dei bassi e degli acuti 7 8 26
Selettore Function 13 26
Selettore Monitor 26
Circuito di Protezione 26

Ricerca dei guasti 26

La spi di accensionenoni Illumina 26
Sostituzione del fusibile 27
Nessun suono 27

Caratteristica 27

Alcune parole sulla Rotel

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 40 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obbiettivo di offrirne prodotti ecczioni, indipendentemente dal loro costo,agli audiofili ed amanti della musica è condiviso da tutti alla Rotel.

Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto agli nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizare il prodotto nel miglior modo possibile. Cosi potrete trovare condensatori provenienti dall'Inghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle trasformatori toroidali sono prodotti nella Rotel stessa.

La fama di Rotel è stata costruita grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica agli giorni. I loro commenti confermano l'obiettivo della società - La ricerca di un appearecchio che sia musicale, affidabile e conveniente.

Noi tutti della Rotel vi ringraziamo per aver scelto quello prodotto augurandovi molte ore di piacevole intrattenimento musicale

Per cominciare

Grazie per aver acquistato l'amplificatore stereo integrato Rotel RA-04. Utilizzato in un impianto hi-fi di alta qualità vi garantirà numerousi anni di intrattenimento musicae.

L'RA-04 è un amplificatore versatile di elevate prestazioni. Tutti gli aspetti del design sono stati ottimizzati per conservare la piena gamma dinamica e per restituirvi although i minimi dettagli della vostra musica. L'RA-04 ha uno stadio di alimentazione altamente regolato che comprende un trasformatore toroidale specificamente progettato dalla Rotel e apposti condensatori slit-foil. Questa alimentazione a bassa impedenza ha ampie riserve di potenza che consentono all'RA-04 di riproduire i segnali audio più complessi. Questo tipo di progettò è più costoso da produrre ma è migliorare per la musica.

Abbiamo progettato le schede dei circuiti stampati (PCB) con Tracce a Circuito Simmetrico. Ciò garantisce che il tempo esatto della musica venga mantenuto e fedelmente riproduzione. La circuitazione dell'RA-04 contiene resistenze a film metallico e condensatori in polistirene o polipropilene che vengono utilizzati insezioni critiche sul percorso del segnale. Tutti gli aspetti di quello progettato sono stati studiati con lo scopo finale di ottenerà la più fedele riproduzione sonora.

L'RA-04 è dotato inoltre di selettori independenti per il segnale d'ingresso. Questi vi consentono di ascoltare una sorgente nelle ne registrate un'altra.

L'installazione dell'RA-04 e il suo funzionamento sono simpliciti. Se avete più esperienza con altri sistemi stereo, non dovreste incontrare alcuna dificoltà. Collegate semplicamente i componenti abbinati e ascoltate la musica.

Alcune precauzioni

AVVERTENZA: Per evitare potenziali danni al vostrosystema, spegnete TUTTI i componenti quando collegate o scollegate i diffusori o qualsiasi componente connesso. Non riaccendete l'impianto fino a quando non siete sicuri che tutti i componenti siano collegati correttamente. Ponete particolare attenzione ai cavi dei diffusori. Non devono esserci refoli di filo liberi che potrebbero fare contatto con l'alto cavo del diffusore o con lo chassis dell'amplificatore.

Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'uso e di INSTALLazione di base, fornisce una valida informazione sulle varie configurazioni del RA-04 ed altri informazioni generali che vi aiuteranno a struttare al meglio il vostro sistema. Siete pregati di mettervi in contatto con il vostro rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre, tutti noni della Rotel saremo lieti di rispondere a qualsiasi vostra domanda e commento.

Conservate la scatola di imballo ed il materiale di protezione accluso del RA-04 per eventuali necessità future. La spedizione o lo spostamento del RA-04 in qualsiasi altri contentatore che non sua l'imballo originale potrebbe causare seri danni al prodotto.

Compilate e spedite il tagliando di garanzia accluso con l'RA-04. Conservate la ricevuta d'acquisto originale. E' la prova di acquisto del prodotto contente la data di acquisto, che vi servirà nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

Come tutti i componenti audio che lavorano con segnali a basso livello,anche l'RA-04 più essere condizionato da agenti esterni nell'ambiente in cui viene utilizzato. Evitate di appoggiare l'RA-04 sopra ad un amplificatore di potenza. Questo ridurra al minimo il surriscaldamento e le possibili interferenze o disturbi.

L'RA-04 genera calore durante il normale funzionamento. I dissipatori di calore e le aperture di ventilazione sono stati realizzati per dissipare il calore. Non ostruite le aperture di ventilazione sul pannello superiore. Lasciate almeno 10cm di spazio libero attorno all'unità ed assicuratevi che ci sua adeguata ventilazione, per prevenir il surriscaldamento dell'amplificatore.

Quando scegliete una collocazione tenete in considerazione il peso dell'amplificatore. Assicuratevi che lo scaffale su cui poggia o il mobile su cui viene inserito possano sostenerne il peso. Vi raccomandiamo di installare l'RA-04 in mobili progettati per accogliere componenti audio. Questi mobili sono progettati per ridurre od eliminare le vibrazioni che possono influenzare negativamente la qualità sonora. Chiedete consiglio al vosto rivenditore autorizzato Rotel sui complementi d'arredo dedicatiagli appearecchi audio e come effettuire una corretta installmente dei componenti audio.

Cavi

Assicuratevi sempre di mantenere separati i cavi di alimentazione dai cavi di segnale digitali e quelli di segnale audio standard nel cablaggio del vostrosystema. Questo ridurà la possibilità di un'interferenza e disturbo fra i cavi di alimentazione o i cavi digitali. L'utilizzo di cavi schermati di alta qualità, contribuiràanche ad evitare disturbi od interferenze che potrebbero influire sulla qualità sonora del vostro systema. Per maggiori dettagli in merito contattate il vostro rivenditore autorizzato Rotel, che saprà consigliarvi migliorari cavo per il vostroystema.

Alimentazione AC e comandi

Alimentazione in corrente alternata 21

L'RA-04 non assorbe una grande quantità di corrente. Tuttavia, se possibile, sarebbe meglio collegarlo direttamente ad una presa di rete con messa a terra. Non usate prolonghe. Potete eventually utilizezare una ciabatta a prese multiple se è in grado di gestire la corrente richiesta dall'RA-04 e dagli altri componenti collegati adessa. Il vosto RA-04 è configurato alla fabbrica per funzionare alla tensione di alimentazione appropriata del paese in cui l'avete acquistato (115Volt AC o 230V AC con una frequenza di linea di 50Hz o 60Hz). La tensione di alimentazione AC impostata è indicata su un adesivo posto sul retro del vosto apparecchio.

NOTA: Nel caso in cui dobbiate spostare il vosto RA-04 in un altri paese, è possible configurarlo per l'utilizzo con una tension differente. Non tentate di effettuire esta operazione da soli, l'aperatura del cabinet del RA-04 potrebbe esporvi a tensioni pericolose.

Consultate un tecnico autorizzato o il servizio assistenza Rotel per maggiori informazioni.

Il vostro RA-04 è configurato alla fabbrica per funzionare alla tensione di alimentazione appropriata del paese in cui l'avete acquistato (11.5Volt AC o 230V AC con una frequenza di linea di 50Hz o 60Hz). La tensione di alimentazione AC impostata è indicata su un adesivo posto sul retro del vostro apparecchio.

Interruttore di accensione 2 ed indicatori di alimentazione 1

Premete l'interruttore di accensione per accendere l'RA-04. L'indicatore di accensione è Illuminato quando l'RA-04 è attivo. Premete e rilasciate di nuovo l'interruttore per spegnere l'RA-04.

Collegamenti del segnale in ingresso

(vedere Figura 2)

NOTA: Per prevenire scariche nei diffusori che potrebbero danneggiarli, assicuratevi che ilsystema sua spento quando effettuate qualsiasi collegamento di segnale.

Ingresso Phono 15 e Collegamento a terra 14

Inserite il cavo proveniente dal giradischi negli ingressi phono destro e sinistro. Se il giradischi dispone di un cavo da collegare a "massa", collegatelo al terminale a vite alla sinistra degli ingressi Phono. Eviterà l'insorgere di ronzii e rumori.

Ingressi di livello di linea 16

Gli ingressi CD, Tuner e Aux dell'RA-04 sono ingressi di linea. Servono per collegare componenti come ilettori CD, registratori a cassetta video HiFi o NICAM, sintonizzatori,lettori Laser Disc o l'uscita analogica da unlettore CD ROM.

I canali destro e sinistro, indicati con seriografie sul pannello posteriori, dovrebbero essere collegati ai corrispondenti canali della sorgente. I connettori RCA del canale sinistro sono bianchi, i connettori del canale destro sono rossi. Utilizzate cavi RCA di alta qualità per collegare le sorgenti in ingresso all'RA-04. Chiedete al vostro rivenditore autorizzato Rotel per avere un consiglio sui cavi più appropriati da utilizzare.

Collegamenti del registraratore 17

(vedere Figura 2)

Gli ingressi e le uscite Tape possono essere collegate a qualsiasi appearecchio di registrazione/riproduzione che accetti segnali standard di ingressso e di uscita di livello di linea analogici. Generalmente si trattara di un registratore a cassetta convenzionale.

Quando collegate un registraratore all'RA-04 ricordate che le uscite del registraratore devono essere collegateagli ingressi tape dell'RA-04. Allo stesso modo le uscite tape dell'RA-04 devono essere collegateagli ingressi del registraratore. Come per altre sorgenti assicuratevi di collegare i canali destro e sinistro di agli appearechio al giusto canale sui componenti abbinati. Utilizzate cavi di collegamento di alta qualità per evitare una perdita della qualità sonora.

NOTA: Le uscite Tape non sono controllate dai controlli Volume, Bilance e Toni; esse emettono un segnale a livello fisso.

Uscite del preamplificatore 16

L'RA-04 dispone di una coppi di uscite preamplificate. Il segnale alla sorgente selezionata con il Selettore Function è sempre disponibile da queste uscite. Generalmente queste uscite sono utilizzate per fornire un segnale ad un'alto amplificatore integrato, o ad un finale di potenza per pilotare altre coppie di diffusori.

NOTA: Variando l'impostazione del controlo del volume, del Balance o dei toni varierà il segnale delle uscite preamplificate.

Uscite per i diffusori 19 20 e interruptore del selettore del diffusore 6

(vedere Figura 2)

L'RA-04 ha due coppie di uscite per i diffusori contrassegnate con "A" 19 e "B" 20. Le uscite per i diffusori sono controllate dal selettore Speaker Selector 6 sul pannello anteriore.

Scelta dei diffusori

Se viene utilizzata una sola coppia di diffusori, questi devono avere un'impedenza minima di 4 ohm. Tuttavia se vengono utilizzati sua i diffusori A che i diffusori B, tutti i diffusori dovrebbero avere un'impedenza di 8 ohm o superiore. Poiché i dati sull'impedenza dei diffusori non sono molto precisi, in pratica, pochissimi diffusori presenteranno un problema per l'RA-04. Fate riferimento al vostro rivenditore autorizzato Rotel se avete eventuali dubbi in merito.

Scelta dei cavi per i diffusori

Per collegare l'RA-04 ai diffusori utilizzate cavi isolati bipolari. La sezione e la qualità del cavo possono aver effetti udibili sulla qualità della riproduzione delsystema: potete utilizzato dei cavi standard per diffusori, ma potrebbero dare luogo ad una uscita di basso livello o ad una risposta alle basse frequenze inadaguata, in particolar modo con cavi molto lunghi. In generale, dei cavi di buona qualità miglioreranno il suono. Se volete ottenere le migliorari prestazioni, dovreste considerare l'acquire di cavi per diffusori di alta qualità; il vostro rivenditore Rotel potra aiutarvi nella scelta dei cavi adatti al vostroSYSTEMA.

Polarità e fase

La polarità, o orientamento positivo/negative, dei collegamenti di agli diffusore ed amplificatore deve sempre essere rispetto, in modo che tutti i diffusori siano in fase. Se la polarità di una connessione viene erroneamente invertita, la riproduzione delle basse frequence sare molto debole e l'immagine stereo risulterà degradata. Tutti i cavi per difusori sono contrassegnati in modo da poterli identificare lavoramente: solitamente su uno dei due cavi è presente una striscia colorata o un'alto segno di riconoscimento simile; oppure, se l'isolante dei cavi è trasparente, i conduztre sono di colori diversi (uno di colore rame ed uno argento); oppure potrebbe essere indicata

la polarità direttamente sull'isolante. Identificare i conduitori positivi e negativi e prestate attenzione ad agli collegamento che effettuate sull'amplificatore e sui diffusori.

Collegamento dei diffusori

Spegnele tutti i componenti del sistema prima di collegare i diffusori. Le due coppie di terminali per diffusori del RA-04 sono identificati con un codice a colori. I connettori accettano: cavi spellati, terminali ad anello aperto e terminali di tipo "dual banana".

Stendete il cavo dal RA-04 ai diffusori. Lasciate i cavi un po' più lunghi del necessario per darvi la possibilità di spostare i componenti ed accedere ai connettori dei diffusori. Se utilizzate connettori dual banana, collegateli ai cavi e quindi inserteti nei connettori sul pannello posteriore. Se utilizzate questi connettori il collare a vite dei terminali delve essere avvitato completeness (in senso orario).

Se state usando terminali ad anello aperto,
collegateli ai cavi. Se collegate direttamente i
cavi spellati ai terminali dei diffusori,分开e i
cavi,e quindi spellate i terminali dei cavi.Fate
attentiona a non tagliareanche il cavo interno
quando lo spellate.Svitate (in senso antiorario)
icollari a vite. Posizionate i terminali ad anello
aperto attorno al corpo del connettore,o il
cavo spellato sul foro interno del connettore.
Avvitate il collare in senso orario per bloccare
il connettore ad anello aperto o il cavo.

NOTA: Assicuratevi che non vi siano fili che fuoriescono alla parte spellata del cavo, che potrebbero andare a toccare il cavo o il connettore adiacente.

Uscita per cuffie 4

L'uscita per le cuffie vi permette di collegare una cuffia per un ascolto in privato. Questa uscita ospita un connettore standard stereo da 3.5mm (1/8^) . Inserendo la cuffia non si interrompe il segnale alle uscite dei diffusori. Utilizzate il selettore Speaker Selector per disattivare i difusori. Per impostare la sorgente da riproduire agire sul selettore Function e sul selettore Tape Monitor. Per riproduire la sorgente collegata all'ingresso Tape posizionare il selettore Monitor su Tape. Per tutti gli altri ingressi lasciare il selettore Monitor su Source e selezionare la sorgente che si desidera ascoltaretramite il selettore Function.

Media Player

Sul pannello frontale dell'amplificatore è disponibile un ingresso stereo da 3.5mm (1/8") per il collegamento di un "Media Player", selezionabile dal selettore function su (AUX2), a cui potete collegare un registratore a cassette portatile stereo, unlettore CD o un qualsiasi riproduittore su hard disk che abbia una uscita compatibile. Se il dispositorio che collegate ha esta uscita atraverso l'uscita cuffie, dovrete regolare il volume dallettore stesso per sentire l'audio. Se il suono dovesse risultare basso e distorto abbassate il volume sullettore; se il suono è molto fobleanche se aumento il volume dell'amplificatore al massimo, regolare il

NOTA : Quando il connettore mini jack da 3.5mm viene inserto nell'ingresso Media Player, l'ingresso AUX2,ippo sul pannello posteriore,viene disattivato.Togliendo il connettore da 3.5mm dall'ingresso Media Player I'ingresso AUX2 ritornera attivo.

Controlli audio

Controllo del volume 10

Ruotate il dato del volume in senso orario per aumentare il volume e in senso antiorario per diminuirlo.

Selettore Balance 11

Il selettore Balance controlling il bilanciamento sinistro/destro del suono in uscita. Normalmente il selettore dovrebbe rimanere nella posizione centrale. In alcune situazioni, ad esempio quando la posizione dell'ascoltatore non è perfettamente al centro dei diffusori, cui essere necessario regolare il bilanciamento dei canali sinistro/destro.

Interruttore dei toni 9

Quando l'interruttore dei toni è in posizione "Off" il circuito di controllo dei bassi e degli alto (Controllo toni) viene escludo per garantire la più elevata integrità del segnale. Lasciate l'interruttore dei toni in posizione "Off" fino a quando non voite utilizzato il Controllo Toni. Posizionate l'interruttore in posizione "On" per regolare il Controllo Toni.

Controllo dei bassi e degli acuti 7 8

Quando l'interruttore dei toni è in posizione "On", ruotando i controlli dei bassi e degli alto si regola il bilanciamento dei toni. Ruotate i controlli in senso orario per augmentare l'uscita dei bassi o degli alto. Ruotate i controlli in senso antiorario per diminuire l'uscita dei bassi o degli alto.

Unsystema hi-fi di elevate prestazioni produc un suono estremamente naturale perché alcuna regolazione dei controlli di tono. Utilizzate questi controlli solo se strettamente necessario. Fate particolare attenzione, quando aumento il valore dei toni (rotazione in senso orario. Questo aumento la potenza d'uscita in gamma Bassa o alta, aumento il carico sui diffusori e sull' amplificatore.

Selettore Function

Tramite il Selettore Function è possibile selezionare la sorgente di segnale in ingresso. Il segnale selezionato è quello che sentite, sempre che il selettore Monitor sia impostato su Source (vedi sezione seguente). Il segnale selezionato dal selettore Function viene inviatoanche alle uscite preamplificate ed alle uscite Tape. Impostate il Selettore Listening sul pannello anteriore, sulla sorgente che desiderate ascoltare.

Selettore Monitor 12

Quando il selettore Monitor è posizionato su Source il segnale riproduzione, che sarebbe presenteanche sulle uscite preamplificate, è quello che è stato selezionato dal selettore Function. Per riproduire il segnale da un registratore collegato all'ingresso Tape, posizionare il selettore Monitor in posizione Tape. Quando il selettore Monitor è in posizione Tape, il segnale dall'ingresso Tape viene inviatoanche alle uscite preamplificate.

Il segnale che va alle uscite Tape è sempre quello impostato dal selettore Function. Quando state registrando da una unità che dispone delle funzioni monitor, potete ascoltare il suono che state registrando impostando il selettore Monitor sulla posizione Source.

Circuito di Protezione

L'RA-04 è dotato di un circuito di protezione termica e contro gli sbalzi di corrente, che protege l'amplificatore da possibili danni nel caso di condizioni di funzionamento estreme o di guasto. I circuiti di protezione sono independenti dai circuiti del segnale audio e non hanno alcun impatto sulla resa sonora. Al contrario, i circuiti di protezione controllano il livello della temperatura delle uscite, e disattivano l'amplificatore se la temperatura supera i limiti di sicurezza.

Nel caso si presentasse una condizione di errore, l'amplificatore smetterebbe di funzionare ed il LDE indicatore sul pannello frontale si illuminerebbe.

Se ciò avvenisse, spegnete l'amplificatore, lasciatelo raffreddare per alcuni minuti e cercate d'identificare e correggere il problema che ha determinato l'intervento del circuito di protezione. Quando riaccendete l'amplificatore, il circuito di protezione si resetterà automaticamente, ed il LED indicatorò si spegnerà.

Nella maggior parte dei casi il circuito di protezione si attiva in seguito ad una condizione di guasto come ad esempio: un certo circuito tra i cavi dei diffusori, o la mancanza di una ventilazione adeguata che determina il surriscaldamento dell'unità. In casi molto rari, diffusori altamente reattivi o con impedenza estremamente bassa, possono causare l'intervento del circuito di protezione.

Se il circuito di protezione interviene ripetu-tamente, e non siete in grado di isolare e correggere la condizione di guasto, contatate il vostro rivenditore autorizzato Rotel per maggiori dettagli.

Ricerca dei guasti

dovere o sbagliati, o impostazioni di controllo errate. Se ris contrate problemi, isolate l'area interessata, verificate le impostazioni degli apparentechi, determinate la causa del problema ed apportare le necessarie correzioni. Se non siete in grado di fare funzionare il RA-04, prendete spunto delle indicazioni molto riportate.

La spia di accensione non si Illumina

Il Led Power che indica l'accensione dovrebbe illuminarsi agli volta che I'RA-04 è collegato alla presa di rete ed il pulsante Power è stato premuto. Se non si accende controllate la presa di alimentazione con un'alto appearecchio elettrico, come ad esempio una lampada. Assicuratevi che la presa di alimentazione in uso non sia controllata da un interrottore che sua stato disattivato.

Sostituzione del fusabile

Se un'alto appearecchio elettrico funzione una volta collegato alla presa di rete, ma la spia di Standby continua a non illuminarsi quando l'RA-04 è collegato alla presa di rete e viene premuto il tasto Power, significata che potrebbe esseri bruciato il fusibile di protezione interno. Se ritenete che ciò possa essere successo, contattate il vostro rivenditore Rotel perindicazioni sulla sostituzione del fusibile.

Nessun suono

Controllate la sorgente di segnale per verificare che stia funzionando correttamente. Assicuratve che i cavi alla sorgente di segnaleagli ingressi dell'RA-04 siano collegati correttamente. Verificate che il selettore Listening sa positizonato sull'ingresso correto. Controllate tutti i cavi di collegamento tra I'RA-04 ed i diffusori.

Caratteristiche

Potenza d'uscita continua (20-20kHz, <0.03 % su 8 ohm)	40 watt per canale
Distorsione armonica totale (20Hz-20kHz)	< 0.03% alla potenza dichiarata, 1/2 potenza o 1 watt
Distorsione di intermodulazione (60 Hz : 7 kHz, 4:1)	<0.03% alla potenza dichiarata, 1/2 potenza o 1 watt
Risposta in frequenza Ingresso Phono Ingressi linea	20Hz - 15KHz, ± 0,3 dB 10Hz - 40kHz, ± 1dB
Fattore di smorzamento (20 - 20,000Hz, 8 ohm)	180
Impedenza/sensibilità d'ingresso Ingresso Phono (MM) Ingressi linea	2.5 mV/47KOhm 150mV/24kOhm
Sovraccarico di ingresso Ingresso Phono (MM) Ingressi linea	180mV 5V
Uscita Preamplificata/Impedenza Controlli di tono - Bass/Treble	1V/470 ohm ± 6 dB a 100 Hz / 10kHz
Rapporto segnale/rumore (Pesato "A") Ingresso Phono Ingressi linea	80 dB 100dB
Alimentazione versione Americana versione Europea Assorbimento	120 Volt, 60 Hz 230 Volt, 50 Hz
	220 Watt
Dimensioni (L x A x P)	437 x 72 x 342 mm
Altezza pane llo frontale (per montaggio a rack)	60mm
Peso (netto)	5.9 Kg.
