GEBRUIKSAANWIJZING LM 430 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigeneiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM EN SCHRIJU IN

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeben.

• LM440G ~ LM440F: voorzien van interne dimmerpacks en uitgangen via stopcontacten

(4x 1750W/res - max. totaal vermogen = 3600W) Geschikt voor resistieve en inductieve belasting.

• LM430: geen interne dimmerpacks, worden samen met externe DMX dimmerpacks gebruikt.

• 4 extra aan/uit toetsen om via een externe DMX switchpack (bvb. SW416)kleine licheffecten te bedieren.

4-kanaalslichtmodulator:
4 bedieningsmodi:
- Individuel manueel dimmen van de 4 kanalen (podiumbelichting)
4-kanaalslichtorgel (high, mid, bass, anti-bass)
9 voorgeprogrammeerde 4-kanaals looplichen:
- muziekgestuurd (via interne micro of externe cinch audio ingang)
- staatisch waarbij de slenelheid via een fader kan worden ingesteld
- Individuèle dimmer faders op de 4 kanalen, elk voorzien van flashtoetsen
- Hoofddimmer met algemene flashtoets
- Achtergrondniveau instelbaar
- Standby toets (blackout)
- DMXuitgang voor dimmer-en switchpacks:
- DMX kanalen 1-4: aansturen van dimmer(s)
- DMX kanalen 5-8: aansturen van switchpack(s)

EERSTEINGEBRUIKNAME

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• LM430 met AC-adapter of LM440G ~ LM440F
• Gebruiksaanwijzing

Belangrijkeinstructies:

• Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schadeveroozakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindeten en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WAARSCHUWING: Om het risico op elektracutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literaturu belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbolism beteKent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbolism betekent: Controletoestel voor lamp

Dit symbol

betekent:

Lees de

Dit symbol betekent: Klasse II apparaten

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitendbinnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten gezuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er所致 een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
  Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek aktijd de stekker uit wanner het apparaat gedurende langere vrij nicht worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• ControllerDat de beschikbare spanning Niet hoger is dan die aangegeven op de achterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort algtd in uistekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud es of beschadigd is. De kabel要去 vervangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame Personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact kommt met andere draden.
• Om een brand te voorkomen, dien het controtoestel van de lamp enkel gebruikt te worden met de adapter die bij het toestel geleverd werden. Wanner de adapter beschadigd is, dien een adapter van hetzelfde model gebruikt te worden.
• Volgens de veiligheidsvoorschriften要去 de LM440G ~ LM440F installmentie geaard worden.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met bezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

Reinig het toestel met een zacht, Lichtjes bevochtigdo doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadenigen.

FUNCTIES (VOORZIJDE)

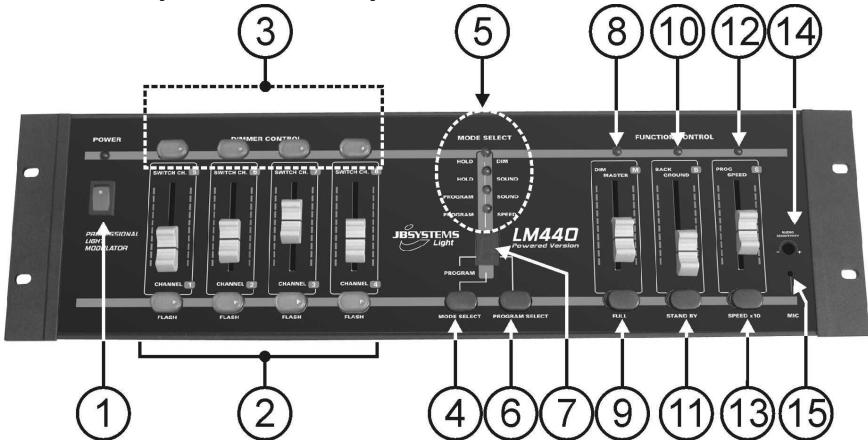

1. NETSCHAKELAAR: worden gebruikt om het apparaat aan/uit te schakelen.
2. DIMMER KANALEN: met deze faders stelt U het niveau van de 4 kanalen in. Onder elke fader bevindt zich een flashtoets waarmee U het betreffende kanaal op vol vermogen kan uitsturen zolang deze toets ingedrukt worden. Ledere flashtoets is bovendien van verlichting voorzien zoat U de toestand van de kanalen perfect kan volgen.
3. SWITCH KANALEN: gebruik deze toetsen voor het aan/uitschakelen vankleine lichteffecteken. Om deze toeeten de kuren gebruiken要去 U via de DMX uitgang wel een optionele switchpack aansluiten. (DMX startadres van de switchpack stelt U dan in op 005)

4. MODE SELECT: hiermee kiest U eén van de onderstaande gebruiksmodi:

5. HOLD DIM: worden gebruikt om, met behulp van de 4 faders (2) het dimmeriveau van de kanalen afzonderlijk in te stellen. Zo kan U bvb. projectoren, voor het belachten van een Klein podium, aansturen.

6. HOLD SOUND: de muzzlek worden in 4 verschlende frequentiebanden (bass, middle, high, antibass) verdeld. Zo zullen de 4 kanalen elk op een ander deel van het muzzlekaignaal reageren.
7. PROGRAM SOUND: het looplicht, gekozen met de "program select" toets (6), zal worden doorlopen. Het looplicht worden gesynchroniseerd op het ritme van de muziek.

8. PROGRAM SPEED: het looplicht, gekozen met de "program select" toets (6), zal gegen een constante snelheid worden doorlopen. Deze snelheid kan met de speed fader (12) worden ingesteld.

9. MODE SELECT INDICATOR: toont welke van de 4 gebruiksmodi actief is.

10. PROGRAM SELECT: als een van de twee "program" modi (4) geselecteerd werden dan kan U via deze toets een geschikt programme uitkiezen. U heb de keuze uit negen verschillende looplichten (1 tot 9), programm 0 (zero op het schermpje) is een random programme.
11. PROGRAMMA DISPLAY: toont welk van de looplicht programma's gekozen werk.
12. MASTER DIMMER: hiermee kan U het algemene dimmeriveau van de 4 kanalen samen instellen.
13. FULL TOETS: zolang U deze toets indrukt zullen de uitgangen van de 4 dimmerkanalen 100% zichn.
14. BACKGROUND LEVEL: hiermee regelt U de darübergrundbelichting (minimum niveau van de vier kanalen). Zo kan U de looplichten wat minder agressief make.
    Opgelet: zet deze fader nooit op maximum, de looplichten zijn dan nicht meer zichtaar, het worden dan ook ontogelijk om de niveaus van de afzonderlijke kanalen correct in te stellen.
15. STANDBY TOETS: worden gezrukt om de uitgangen van de dimmerkanalen af te sluiten (blackout). De 4 switch kanalen worden nicht beinvloed.

16. PROG SPEED INSTELLING: Als de "program speed" modus (4) gekozen werden dan kan U metDEXe fader de snelheid van het gekozen looplicht instellen van traag tot snel of zelfs heel snel (13).

17. SPEED x10 TOETS: worden gebruikt om de ingestelde snugheid (12) met een factor 10 te verhogen/verlagen.

18. AUDIO SENSITIVITY: worden gebrukt om de gevoeligheid van de interne micro of externe audio ingang aan te passen. Regel de gevoeligheid zo af dat de muziekgerelateerde functies optimaal werken.
19. INTERNE MICRO: de interne micro bevindt zich achefter deze opening.

FUNCTIONS (ACHERZIJDE)

LM430

LM440G ~ LM440F

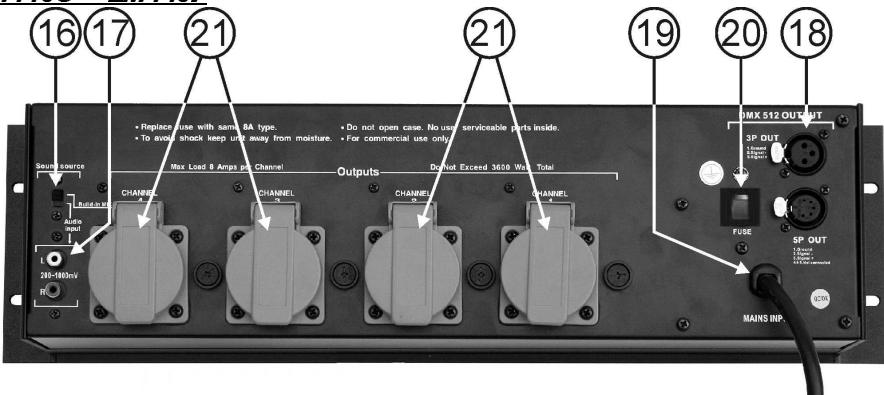

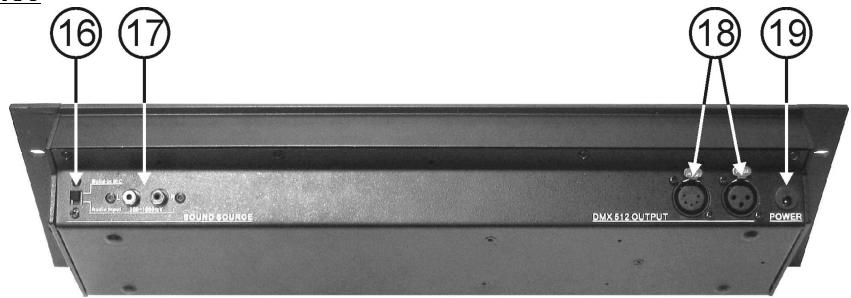

1. SOUND SOURCE KEUZESCHAKELAAR: hiermee kiest U via welke muziekingang de looplichten zullen worden gesynchroniseerd:

2. BUILD-IN MICRO: gebruik deze stand als het geluidsniveau hoog genoeg is om de interne microfoon te bereiken. Dit is de eenvoudigste manier om de audio functies aan te sturen.

3. AUDIO INPUT: gelebruik deze stand bij lage geluidsniveauaus. Vergeet darüber nicht om de audio ingangen (17) van een audiokabel te voorzien!

4. AUDIO INPUT: als U keuzeschakelaar (16) op "AUDIO INPUT" zet dan moet U de cinch/RCA ingangen met een audio utgang verbinden (line niveau: zusammen 200mV en 1000mV ). In de meeste gezallen za een record utgang of een 2de master utgang van een mengtafel voldoen.

5. DMX UITGANGEN: via deze uitgang kan de Lichtmodulator op DMX dimmers en switchpacks worden aangesloten. U kan de 5pin XLR of 3pin XLR uitgang gebruiken, beiden voeren hetzelfde signalaar hebben een verschillende penaansluiting. In de meeste gezallen gebruikt U darüber reeds voogeassembleerde XLR-3pin kabels. Zowel de dimmer als switch kanalen zijn op deze uitgang beschikbaar:

6. DIMMER KANALEN: worden toegewezen aan DMX adressen 001 tot 004. U stelt het beginadres van de aangesloten dimmer pack in op 001.

7. SWITCH KANALEN: worden toegewezen aan DMX adressen 005 tot 008. U stelt het beginadres van de aangesloten switch pack in op 005.

Hint: U kan om het even welke DMX dimmer/swiht pack aansluiten. Voor mobiele toepassenigen konnen we U erchter de JB Systems PB41/STD DMX-bar warm aanbevelen. Deze heeft de mogelijkheid om elk kanaal afzonderlijk in switch of dimmer modus te schakelen. U kan tevens uw projectoren en/of lichteffecten direct op deze DMX-bar monteren.

1. POWER INGANG: het soort voedingsingang hangt af van het gekozen model:

2. LM430: laagspanningsingang, hier kan U de meegeleverde AC adapter aansluten. Als U een andere adapter gebrukt, gelieve er dan op te letten dat deze 15Vac (>1000mA) levert met de positieve (+) pool in het midden van de connector.

3. LM440G ~ LM440F: netsnoer, verzeker U ervan dat het beschikbare stopcontact 230Vac levert en de projectoren correct op de uitgangen werden aangesloten voor U de LM440G ~ LM440F met het net verbindt. Het maximaal teogelaten totale vermogen is 16A of 3600Watt.

4. HOOFDZEKERING: Dit is een automatische zekering. Wanner de zekering is gesprongen, lokaliseer en los dan erst het probleem op dat ervoor gezorgd heeft dat de zekering gesprongen is. Wanner het probleem opgelost is, druk dan simpelweg op de knop om de zekering te resetten.

5. KANAALUITGANGEN: (enkel op LM440G ~ LM440F) Elk kanaal heeft zijn eigentopcontact waarup U resistieve of inductieve (PAR36) belastingen kan aansluiten. Elk kanaal teht tevensijken eigentzekering. Vervang deze steeds door een exemplaar met dezelfde elektrische eigenschappen! (250V/8A snel)

ZEER BELANGRIJKE NOTA!

Het is erg belangrijk te weten dat elk kanaal een maximaal vermogen van 8A of 1750W kan leveren.

Het totale vermogen van de LM440G ~ LM440F mag 16A of 3600Watts nooit overstijgen!

AANSLUITINGEN

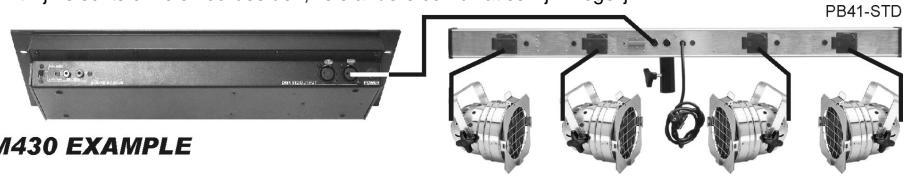

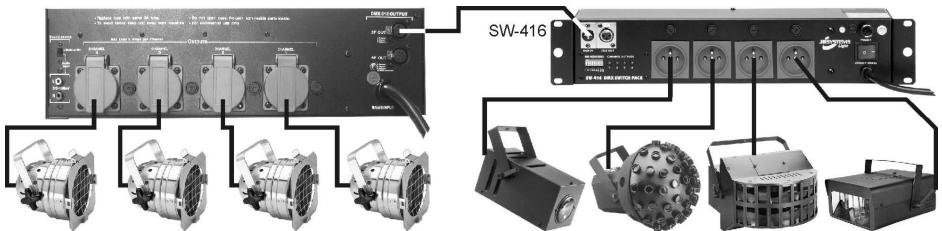

Dit zich slechts enkele voorbeelden, vele andere combinaties�zijn möglichk!

LM440 EXAMPLE

SPECIFICATIONS

LM430:

Voeding: AC 15V 1000mA minimum.

AC/AC adapter: AC 230V, 50Hz → 15Vac / 1000mA (or more)

DMX uitgangen: 3pin XLR + 5pin XLR

Audio ingangen: interne micro externe audio ingang via cinch/RCA (200mV 1000mV)

Afmetingen: 48,3 x 13,2 x 6,0 cm (19''/3U)

Gewicht: 1,9 kg

LM440G ~ LM440F:

Voeding: 230Vac/16A maximum (3600Watt)

Kanaaluitgangen: 4x 230Vac / max. 8A (1750Watt)

Zekeringen (6,35 x 32mm): kanalen: 250V/8A (T8AL250V)

DMX uitgangen: 3pin XLR + 5pin XLR

Audio ingangen: interne micro

external audio ingang via cinch/RCA (200mV 1000mV)

Afmetingen: 48,3 x 13,2 x 10,5 cm (19"/3U)

Gewicht: 3,1 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf.

U kan de LASTe versie van deze handleiding downloads via once website: www.beglec.com
