GEBRUIKSAANWIJZING LD-POWER 120 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit BRITEQ® product van unsere Light Designers Series. Om ten volte te konnen profiteren van alle möglichheden en voor uw eigen verilgheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparatusat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeben.

• Betrouwbare LED voedingen, special ontworpen voor unsere passieve high power LED projectoren!
• Kunnen zowel met RGB als met RGB+WIT projectoren gebruikt worden
• 7 verschillende DMX modi voor een optimale flexibilititeit
• Kan autonom Werken

16 interne programma's
- 3 zelf instelbare chases met elk max. 42 scènes
- master/slave aansluiting
manuele modus

• Witbalans instelling
• Elke uitgangszone ondersteunt tot 12 LEDs per kleur
• Gemakkelijke navigatie via de LED display.

EERSTEINGEBRUIKNAME

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• LD-Power60 of LD-Power120
• Gebruiksaanwijzing

Belangrijke instructies:

• Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werd. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de verilheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst naukeurig volgt. Elke schadeverooraaktddoorverkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmaterialaal te recycleren.

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijdersen. Er befinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellungen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een geldijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voloende kracht hebelt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wizen dat er in de meegeleverde literatuur beschrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbool betekent: Lees de handleiding!

Dit symbol betekent: Klasse I apparaten

Het toestel is geschickt om gemonteerd te worden op standard ontv Lambare oppervlakten. Standaard ontvlambare oppervlakten omvatten bouwmaterialen zoals hout en houtbevattende materialen van meer dan 2mm dik

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren runawayer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrngen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gezuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er noch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermiijden.
  Zorg dat het toestel Niet in een stoffige omgeving wordt gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek alsijd de stekker uit wanneer het apparaat gedurende langere vrij nicht worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op de hinterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort algtd in uiststkende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame Personen om een brand te voorkommen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.

• Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

Reinig het toestel met een zacht,信息披露 doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

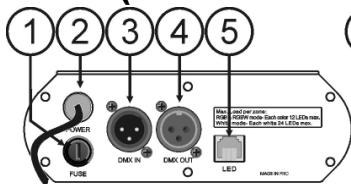

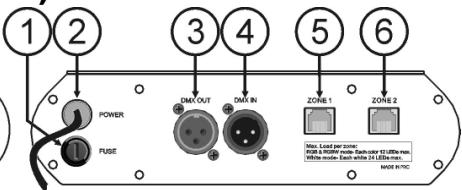

FUNCTIES (ACHTERZIJDE)

LD-POWER60

LD-POWER120

1. ZEKERINGHOUDER: Een zekering mag nooit hersteld of overbrugd worden. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met bezelfde elektrische kenmerken!
2. STROOMKABEL: kan aangeloten worden op een stroomnet van 100Vac tot 240Vac 50/60Hz.
3. DMX ingang: mannelijke 3pins XLR aansluiting voor universe DMX kabels. Deze ingang kan instructies ontvangen van om het even welke DMX controller.
4. DMX uittgang: vrouwelijkke 3pins XLR aansluiting die kan gebruikt worden om de LD-Power met het volgende toestel in de DMX ketting of met een andere LD-POWER60/120 te verbinden.

5. LED ZONE1: uitgang maar de LED projectoren. Vergeet zich dat alleen de LED projectoren van onderne LD-series op deze voeding kan aangeslioten worden! De LD-POWER60 heeft slechts 1 LED-zone uitgang, de LD-Power120 heeft 2 onafhakelijkde LED-zone uitgangen. Elke zone kan maximum belast worden zoals hieronder beschreiben:

6. RGB-MODE (Modus3 + 4): maximum 12 LEDs voor elke kleur (12R + 12G + 12B)

7. RGBW-MODE (Modus1 + 2): maximum 12 LEDs voor elke kleur (12R + 12G + 12B + 12W)

8. WHITE MODE (Modus5 + 6 +7): 4 circuits, van elk max. 12 LEDs (total max. 48pcs)

9. LED ZONE2: enkel beschikbaar op de LD-POWER120, kan volledig onafankelijk gestuurd worden van zone1.

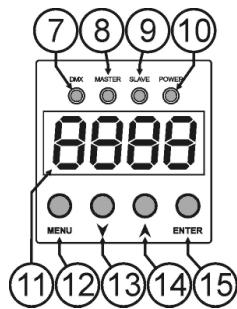

FUNCTIONS (VOORZIJDE)

1. DMX LED: is aan wanner ere en DMX signal wordt gedetecteerd op de ingang.
2. MASTER LED: is aan wonneer er geen DMX kabel aangesloten is op de DMX ingang, het toestel werk in master modus en geeft de LAST gekozen show weeer (zie later)
3. SLAVE LED: is aan wanner de DMX ingang aangesloten is op een andere LD-POWER60/120 die als master werkt.
4. POWER LED: is aan wanner de voedingskabel aangesloten is en het toestel werkt.
5. DISPLAY: de display met 4 karakters geeft informatatie weever de gekozen functies.
6. MENU TOETS: druk even op deze toets om het setup menu te openen. Druk gedurende ongeveer 2 seconden op deze toets om het setup menu te verlaten en de gekozen opties op te slaan.
7. DOWN TOETS: druk op deze knop om over te gaan maar het vorige item in het setup menu of om de waarde die op de display worden weergegeven te verlagen.
8. UP TOETS: druk op deze knop om over te gaan maar het volgende item in het setup menu of om de waarde die op de display worden weergegeven te verhogen.
9. ENTER TOETS: druk op deze toets om uw keuze in het setup menu te bevestigen.

INSTALLATIE + ADRESSERING

Belangrijk: De installmente zou alleen uitgevoerd要去en worden door een bekwaam persoon volgens de voorschriften voor elektrische en mechanische verilgheid in uw land.

De LD-POWER60/120要去 bevestigd worden op een vlak onontvlaambaar oppervlak. U kunt het toestel bijvoorbeld aan een muur bevestigen door middel van aangepaste schroeven. De orientatie is nicht belangrijk, maar let er wel op dat het toestel over voldoende ventilatie beschikt.

ZEER BELANGRIJK - LEES ALVORENS OM HULP TE ROEPEN!

• Let er op dat het toestel Niet met het stroomnet verbonden is tijdens het installereren en bekabelen!
• De LD-Power voedingsblokken zijn alleen geschikt voor de passieve LED projectoren van LD-series.
• Let er op dat de maximum belasting per LED uitgangszone nicht worden overschreten!
• De kabellengte:tussen de LD-Power uitgang en alle aangesloten projectoren mag maximum 80 meter bedragen!
• Aan het einde van elk eijn (zone) mag er GEEN RJ45 connector open blijven, u MOET een afsluitconnector (LD-TERM RJ-45) gebruiken, anders: GEEN Licht!
• RGB en RGBW projectoren können NIET Gemixt worden in bezelfde lijn (zone).
• Er bestaan 2 verschillende types LED projectoren: TYPE1 heeft een splitter box nodig om hem te können aansluten, TYPE2 Niet!

Electrische installmentie van de LED projector uitgangen:

De passieve LED projectoren van onze LD-series gebruken CAT5e kabels en RJ45 connectoren om ze op de LD-POWER voedingen aan te sluiten. U knot once standaard kabels gebruken ("LD-PATCH RJ45", beschikbaar in verschilmente lenghtes) maar u ook ook uw eigien kabels make met CAT5e kabel en RJ45 connectoren die u in om het even wele computerzaak kutk kopen. Vergeet wel Niet dat het net gemakkelijk

is om deze kabels zich te makes en dat u over speciala gereedschap en wat ervaring要去 beschikken! de bedrading van de kabels is 1:1 (pinnen metdezelfdenummers worden met elkaar verbonden).De maximum afstand:tussen de LD-POWER en de LED-projecten is 80meter.

bedrading van de RJ45 connectoren

Pin1: Rode LED +
Pin2: Groene LED +
Pin3: Blauwe LED +
Pin4: Witte LED +
Pin5: Rode LED -
Pin6: Groene LED -
Pin7: Blauwe LED -
Pin8: Witte LED -

ENCLOSURE CABLE

BELANGRIJK: nied alle LED-projectoren worden op bezelfde manier aangesloten, er worden 2 verschillende types gelebruikt:

TYPE 1: deze LED-projectoren zijn steeds voorzien van eenkleine kabel met een RJ45 connector. Bvb: LD-AQUA, LD-BAR, LD-UPLIGHT, ...
Als u meer dan 1 projector aansluit op de LD-POWER, dan moet u steeds een splitter gebruiken! Er zichen 2 soorten splitters beschikbaar:
。 LD-SPLIT RJ45: voor gewone indoor toepassingen (bvb. LD-BAR)
。 LD-SPLIT IP68: voor waterbestendige toepassingen buiten (bvb. LD-AQUA, LD-UPLIGHT)

TYPE 2: deze LED projectoren beschikken steeds over 2*vrouwelijkke RJ45 aansluitingen (in/out). Bvb: LD-BRICK, LD-DOWNLIGHT, ...

U kunt deze projectoren heel eenvoudig doorverbinden met standard patch kabels.

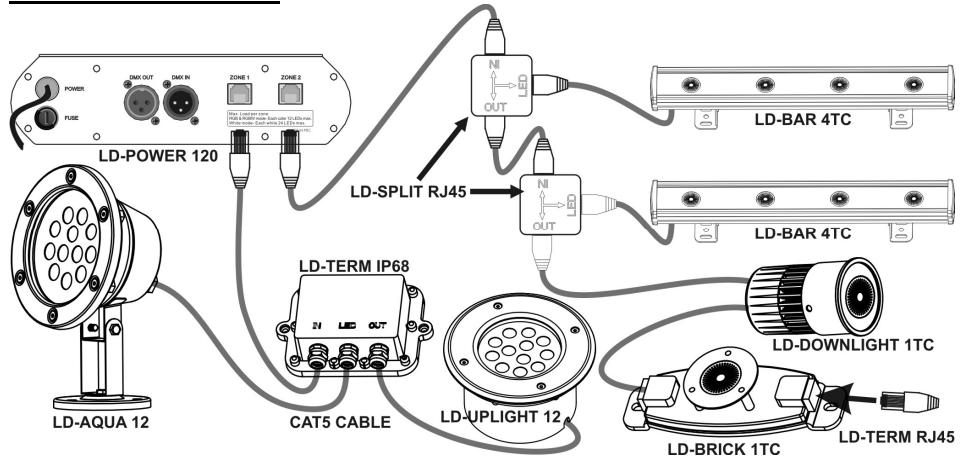

Voorbeeld van een installmentie

Electrische installment van de DMX ingangen:

• Het DMX-protocol is een breed gebruikt hogesnelheidssignaal om lichtuitrustingen te bedieren. U要去 uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
• Zowel de XLR-3pin als XLR-5pin connector worden gebrukt, darüber de XLR-3pin is populairder wantDEXE kabels zich compatible met gebalanceerde audio kabels.

Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatif signal ( - ) ~ Pin3 = Positief signal ( + )

Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatief signal ( - ) ~ Pin3 = Positief signal (+) ~ Pins4+5 nicht in gebruik

• Om vreemd gedrag van de lichteffecten, veroorzaakt door storing, te voorkomen,
  moet u een aflsuitweerstand van 90Ω tot 120Ω aan het eind van de keten gebruiken.
  Gebruik nooit een Y-splitkabel, dit za eenvoudig nicht werken!
• Weet zeker dat alle units op het Lichtnet zijn aangesloten.
• Elk toestel in de keten heeft een eigent DMX startadres nodig zodat het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie za u leren hoe het DMX adres in te stellen.

HOE HET CORRECTE STARTADRES INSTELLEN:

In het volgende hoofdstuk worden beschreiben hoe u het adres op dit toestel moet instellen (DMX-512 adres instellen). Het startadres van elk toestel is zeer belangrijk. Het is erchter onmogelijk u mede te delen welk start adres u zou要去en gebruiken aangezien dit volledig afhangt van de controller die u gaat gebruiken... Gelieve hiervoorde handleiding van uw DMX-controller te raadplegen.

Voorbeelden van instellenen voor de verschillende kanaalconfigurations:

• 1 kanaalsmodus: 001 (toestel1), 002 (toestel2), 003 (toestel3), ...
• 4 kanaalsmodus: 001 (toestel1), 005 (toestel 2), 009 (toestel3), ...
  11 kanaalsmodus: 001 (toestel1), 012 (toestel2)

intervals van 1 kanaal
intervals van 4 kanalen
intervals van 11 kanalen

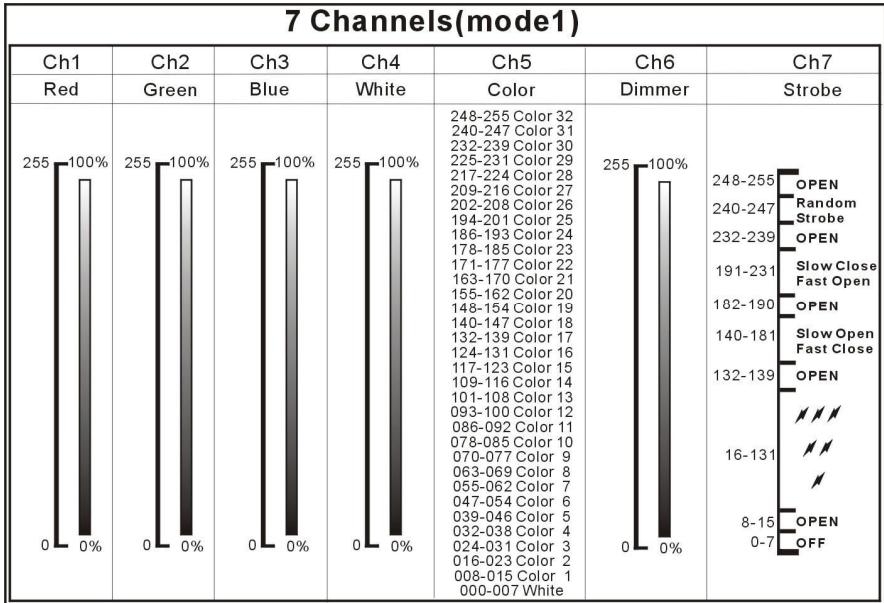

DMX-CONFIGURATIE VAN DE LD-Power60 - MODE 1:

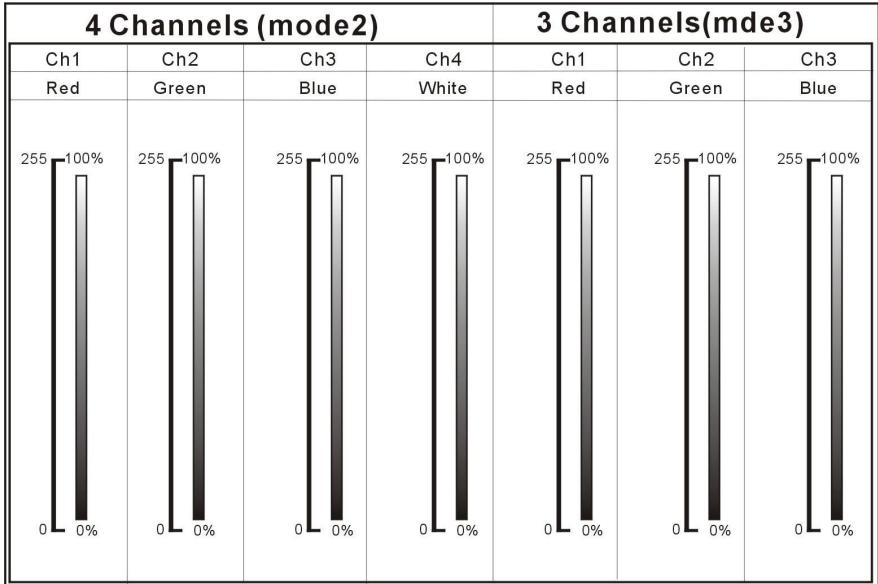

DMX-CONFIGURATIE VAN DE LD-Power60 - MODES 2 + 3:

DMX-CONFIGURATIE VAN DE LD-POWER60 - MODES 4 + 5 + 6 + 7

• Druk op de MENU toets tot het gewenste menu op het scherm verschijnt.
• Selecteer de functie door op de ENTER toets te drukken. De display zal beginnen knipperen.
• Gebruik de DOWN en UP toetsen om de gewenste menu optie te kiezen.
• Druk daarna op de ENTER toets om de selectie te bevestigen.
• Druk gedurende 2 seconden op de MENU toets om de instellingen op te slaan en terug te keren maar de normale werkmodus.

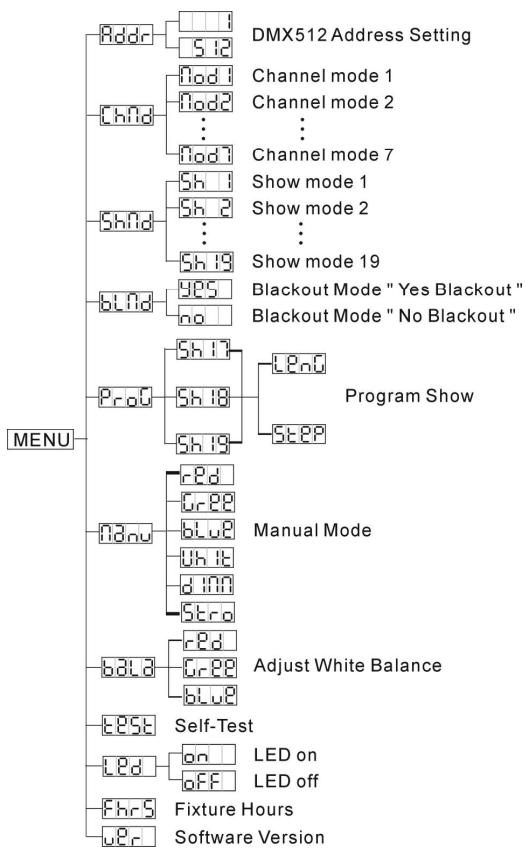

De menustructeur worden op de volgende paginga weergegeven.

DMX512 adres instellen

Bepaalt het startadres in de DMX opstelling.

• Druk op de MENU toets tot Rddr worden weergegeven op de display Rddr Druk op de MENU toets tot Rddr worden weergegeven op de display.
• Druk op de ENTER toets, de display begging te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te veranderen.
• Wonneer het gewenste adres op de display verschijnt要去 dit bevestigen door op de ENTER toets te drukken
• Druk gedurende 2 seconden op de MENU toets om de instelling op te slaan en terug te keren maar de normale werkmodus, of druk even op de toets om�at het menueer te keren zonder een wijziging op te slaan.

Channel Mode

Wordt gebruikt om de gewenste kanaalmodus in te stellen.

• Druk op de MENU toets tot ChNd worden weergegeven op de display.
• Druk op de ENTER toets, de display begint te knipperen.

• Gebruik de DOWN en UP toetsen om eén van de 7 werkmodi te kiezen:

• Modes 1+2: worden gezruikt met RGBW projectoren.

• Modes 3+4: worden gezruikt met RGB projectoren.
• Modes 5+6: worden gebrukt met kombinierte WW/CW projectoren om de kleurtemperatuur te kiezen.
  Mode 7: wordt gebruikt met WW of CW projectoren.

vergelijk de verschillende DMX-charts.

• Eenmaal de gewenste optie o de display verschijnt moet u op de ENTER toets drukken om uw keuze te make.
• Druk gedurende ongeveer 2 seconden op de MENU toets om uw keuze op te slaan en om maar de gewone werkmodus terug te keren, of druk even op de toets om maar het menu waar te keren zonder een wijziging op te slaan.

Show Modus

Wordt gebruikt om een van de 19 shows te kiezen wanner u het toestel standalone of in master/slave modus gebruikt.

• Druk op de MENU toets tot [shn] wordt weergegeven op de display.
• Druk op de ENTER toets om uw keuze te make.

• Gebruik de DOWN en UP toetsen om een van de 19 voorgeprogrammeerde shows te kiezen.

• Druk op ENTER om te bevestigen, stel nu ook volgende parameters in:

• Fade time (overgangstijd): op de display verschijnt "Fxxx", waar bij u xxx kut instellen binnen een bereik van 000 (wat overeen stemb met 0,256sec) tot 255 (wat overeen stemb met 18 uren voor 1 overgang)

• Gebruik de DOWN en UP toetsen om de gewenste overgangsstijd te kiezen.
• Druk op ENTER om te bevestigen
• Wait time (wachtijd): op de display verschijnt "Uxxx", waar bij u xxxkestinstellen bennen een bereik van 000 (wat overeen stemt met 0,256sec) tot 255 (wat overeen stemt met 18 uren alvorens de volgende overgang van start gaat)
• Gebruik de DOWN en UP toetsen om de gewenste wachtijd te kiezen.

• Druk op ENTER om te bevestigen (u keert'erug maar de showkeuze)

• Druk gedurende ongeveer 2 seconden op de MENU toets om uw keuze op te slaan en om maar degewone werkmodus terug te keren, of druk even op de toets om maar het menu wer te keren zonder een wijziging op te slaan.

Blackout Modus

Blackout mode: wanner er geen DMX-signal gedetecteerd worden gaat het toestel in blackout.

No blackout mode: wanner er geen DMX-signal gedeteerd worden schakelt het toestel automatisch over maar master mode.

• Druk op de MENU toets tot blND worden weergegeven op de display.
• Druk op de ENTER toets, de gebruekte functie begint te knipperen op de display.
• Gebruik de DOWN en UP toetsen om YES (blackout) of no (geen blackout) te kiezen.
• Druk daarna op de ENTER toets om uw keuze te bevestigen.
• Druk gedurende ongeveer 2 seconden op de MENU toets om uw keuze op te slaan en om maar de gewone werkmodus terug te keren, of druk even op de toets om�nat menu weer te keren zonder een wijziging op te slaan.

Program Mode

Van de 19 shows, können de shows 17 tot 19 met een maximum van 42 stappen aangepast worden door de gebruiker.

• Druk op de MENU toets tot Proo wordt weergegeven op de display
• Druk op de ENTER toets om uw keuze te make.
• Gebruik de DOWN en UP toetsen om één van de 3 editorbare shows te kiezen: 17, 18 of 19

• Druk op de ENTER toets om te bevestigen, nu kunt u de gekozen show aanpassen:

• Show lenght: een show kan tot 42 stappen bevatten, kies hoeveel stappen u wilt gebruiken.

• Op de display verschijnt L8nQ, druk op ENTER om te zien uit hoeveel stappen de huidige show bestaat.

• Gebruik de DOWN en UP toetsen om het gewenste,aantal stappen in te stellen.
• Druk op ENTER om te bevestigen.

• Druk op de UP toets om te beginnen met het programmeren van de stappen.

• Elke stap programmeren: nu kunt u de verschillende kleuren voor elke stap instellen.

• STEPP verschijnt op de display, druk op de ENTER toets om te zien hoeveel stappen er gekozen zijn.

• Gebruik de DOWN en UP toetsen om het gewenste aantal stappen in te stellen.
• Druk op ENTER om te bevestigen.
• De display toont de eerste stap (St 1), druk op ENTER om deze stap aan te passen:
• [SET COLOR] de display toont [Color (LD-Power60) of c - 1 /c - 2 ] (zone 1 / 2 op de LD- POWER120),druk op ENTER om deze kleur aan te passen:
• Gebruik de DOWN en UP toetsen om eén van de 255 kleuren te kiezen.

• Druk op ENTER om te bevestigen.

• [ADD WHITE] druk op de UP toets: de display toont UHIE (LD-Power60) of U-1 / U-2 (zone 1/2 op de LD-Power120).

• Als u RGBW projectoren gebruikt en u wenst wit toe te voegen, druk dan op ENTER en voegt het gewenste,aantal wit toe.Indien u gewone RGB projectoren gebruikt moet u gewoon terug op de UP toets drukken
• [SET DIMMER] de display toont dinn (LD-Power60) of d-1 / d-2 (zone 1 / 2 op de LD-Power120), druk op ENTER om het uitgangsiveau van de huidige stap in te stellen:
• Gebruik de DOWN en UP toetsen om het niveau in te stellen van 000 (uit) tot 255 (100%).
• Druk op ENTER om te bevestigen.
• Als alle parameters voor Stap 1 in orde zich, druk dan even op de MENU toets en onmiddelijk daarna op de UP toets op de display worden nu de tweede stap weergegeven (St 2): u kutn nu alle instelingen makeen voor stap 2
• Wonneer alle parameters ingesteld+zijn moet u gedurende ongeveer 2 seconden op de MENU toets drukken om terug maar de gewenste werkmodus terug te keren.

Manual Mode

Wordt gebruikt om alle kleuren van de aangesloten projectoren op beiden uitgangszones te testen.

• Druk op de MENU toets tot [n]u wordt weergegeven op de display.
• Druk op de ENTER toets om uw keuze te make: op de display verschijnt [Rd] (LD-Power60) of [r-1] (LD-Power120)
• Gebruik de DOWN en UP om de verschillende opties te overlopen:

Voor elke optie kurz u op ENTER drukken, gevolgd door de UP/DOWN toetsen om het gewenste niveau in te stellen. Bevestig steeds met de ENTER toets.

• of (rood voor zone 1 op de LD-Power120)
• G-1 (groen voor zone 1 op de LD-POWER120)
• BLUP of b-1 (blauw voor zone 1 op de LD-POWER120)
• UHIE of U-1 (wit voor zone 1 op de LD-POWER120)
• (rood voor zone 2 op de LD-Power120)
• 6-2 (groen voor zone 2 op de LD-POWER120)
• b-2 (blauw voor zone 2 op de LD-POWER120)
• U-2 (wit voor zone 2 op de LD-POWER120)
  dinn(algemeen dimniveau)

• Stro (algemene strobe snelheid: de waarden stemmen overseen met het strobe kanaal van de DMX chart)

• Druk na het testen gedurende ongeveer 2 seconden op de MENU toets om maar de gewone werkmodus terug te keren.

Hiermee kunt u de witte kleur regelen wanner alle kleuren op volle vermogen werken.

• Druk op de MENU toets tot bänd wirdweergegeven op de display.
• Druk op de ENTER toets om uw keuze te make: alle aangesloten projectoren geben een witte kleur waar (all kleuren op maximum vermogen, behalte het wit) verwijl de display [rdd] (LD-Power60) of [r-1] (LD-Power120) weergeeft
• Gebruik de DOWN en UP toetsen om de verschillende opties te overlopen:

U kunt voor elke optie op ENTER drukken, gevolgd door de UP/DOWN toetsen om het gewenste niveau in te stellen. Bevestig elke keer met de ENTER toets.
- rdd of r-1 (rood voor zone 1 op de LD-POWER120)
- G-88 of G-1 (groen voor zone 1 op de LD-POWER120)
- bluof b-1 (blauw voor zone 1 op de LD-POWER120)
- (rood voor zone 2 op de LD-Power120)
- G-2 (groen voor zone 2 op de LD-POWER120)
- b-a (blauw voor zone 2 op de LD-POWER120)

• Druk gedurende ongeveer 2 seconden op de MENU toets om uw keuze op te slaan en om maar de gewone werkmodus terug te keren, of druk even op de toets om�nat menueer te keren zonder een wijziging op te slaan.

Opmerking: u kunt alleen waarden instellen:tussen 125 en 255.

Self-Test

• Druk op de MENU toets tot ESE knippert op de display.
• Druk op de ENTER toets: het toestel zal de ingebouwde programma's uitvoeren als zelftest.
• Druk gedurende ongeveer 2 seconden om de MENU toets om terug te keren maar de gewone werkmodus.

Led Display

Display on: display is altijd aan.

Display off: display isuit wanner deze nicht gebruikt worden.

• Druk op de MENU toets tot [Ed] wordt weergegeven op de display.

• Druk op de ENTER toets

• Gebruik de DOWN en UP toetsen om (display steeds aan) of (display uit wanner nicht in gebruik) te kiezen.

• Druk op de ENTER toets van zodra u de werkmodus gekozen heeft.
• Druk gedurende ongeveer 2 seconden op de MENU toets om uw keuze op te slaan en om maar de gewone werkmodus terug te keren, of druk even op de toets om�nat menu weer te keren zonder een wijziging op te slaan

Fixture Hours

Geeft het aantal werkuren van het toestel wee.

• Druk op de MENU toets tot [Fhr5] wordt weergegeven op de display.
• Druk op de ENTER toets om het aantal werkuren op de display te tonen.
• Druk gedurende ongeveer 2 seconden om de MENU toets om terug te keren maar de gewone werkmodus.

Software version:

Geeft de software versie weeer.

• Druk op de MENU toets tot [Ug] wordt weergegeven op de display.
• Druk op de ENTER toets om de softwareversie van het toestel te tonen op de display.
• Druk gedurende ongeveer 2 seconden om de MENU toets om terug te keren maar de gewone werkmodus.

EIGENSCHAPPEN

Voeding: 100Vac 240Vac 50 / 60Hz

Zekering (LD-POWER60): 250V 1A traag (20mm glas)

Zekering (LD-POWER120): 250V 2A traag (20mm glas)

Uitgangsvermogen (LD-POWER60):

Uitgangsvermogen (LD-POWER120):

Max belasting per zone (RGB + RGBW):

Max belasting per zone (WHITE MODE):

DMX aansluitingen:

DMX kanalen:

Afmetingen:

Gewicht (LD-POWER60):

Gewicht (LD-POWER120):

100Vac 240Vac 50 / 60Hz

250V 1A traag (20mm glas)

250V 2A traag (20mm glas)

4 circuits, met elk max. 12 LEDs (max. totaal = 48stuks)

3pins XLR mannelijk / vrouwelijk

2 tot max 11 kanalen (afhankelijk van de werkingsmodus)

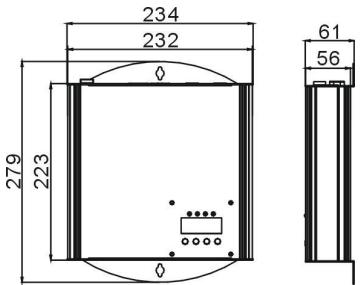

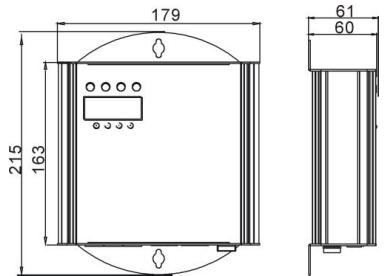

zie afbeelding

1,2kg

2,1kg

LD-POWER60

LD-POWER120

Elke inlichting kan veranderen zonder waarschuwing vooraf.

U kan de LASTe versie van deze handleiding downloads via once website: www.beglec.com
