BEDIENUNGSANLEITUNG LD-POWER 120 JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these BRITEQ®-Produkt aus unserer Light Designer Reihe entsprechenden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zurvollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Zuverlüssiges LED-Netzteil, das speziell für den Gebrauch mit unseren passiven LED-Hochleistungsscheinwerfern ausgelegt ist!
• Konnen sowohl mit RGB als auch mit RGB+WEIß-Scheinwerfern gehaucht werden
• 7 verschiedene DMX-Modi für maximale Flexibilität.
• Kann im Standalone-Modus gebraucht werden

16 eingebaute Lauflichter (Chases)
- 3 Benutzer definierte Chases (Lauflichter), wobei≦nes max. 42 Szenen enthalt
- Master/Slave-Anschluss
Handbetrieb

• Weißabgleich-Einstellung

Jeder Ausgangsbereich unterstützen bis zu 12 LEDs pro Farbe
- Einfache Steuerung dank LED-Display.

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

• LD-Power60 oder LD-Power120 Gerät
  Bedienungsanleitung

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wieder verwenden oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreeick weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse I Klassifizierung

Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation halten sie das Gerätitte nach dem Transport in einer warmen Umgebung weniger Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefälltten Gegenstände, z.B. Vasen, auf das Gerat stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommensole,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlusses nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt
  Die Netzsteckdose sollte immer gut erreichen sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualificierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

WARTUNG

Die Reinigung des Gerats erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Geratinnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, die das Gerat beschädigen wurden.

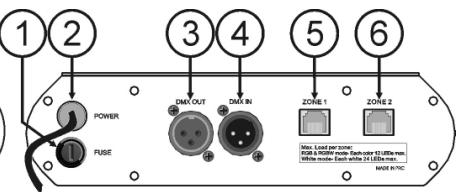

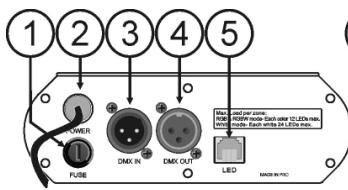

FUNKTIONEN (Rückseite)

1. SICHERUNGSFASSUNG: Nie eine Sicherung reparieren oder überbrücken. Ersetzen Sie eine beschäftigte Sicherung stets durch eine Sicherung des gleichen Typs und mit gleichen elektrischen Spezifikationen!

2. NETZKABEL: ist geeignet für den Anschluss an Netzausgangsbuchsen von 100V AC bis 240V AC 50/60Hz.

3. DMX Eingang: 3-Stift XLR-Stecker zum Anschlieben von gängigen DMX-Kabeln. Dieser Eingang kann von gleich welchem DMX-Controller gesteuert werden.
4. DMX Ausgang: 3-Stift XLR-Steckbuchse zum Anschlieben des LD-Power an das folgende Gerät in der DMX-Kette oder an ein anderes LD-Power60/120.

5. LED ZONE1: Ausgang zu den LED-Leuchten.itte beachten Sie, dass nur LED-Leuchten unserer LDReihe richtig angeschlossen werden konnen! LD-POWER60 hat nur 1 LED-Zonenausgang, LD-POWER120 hat 2 unabhängige LED-Zonenausgabe. Jede Zone tragt eine Maximalbelastung entsprechend der nachfolgenden Erläuterung:

6. RGB-MODUS (Modus3 + 4): 12 LEDs maximal für jeder Farbe (12R + 12G + 12B)

7. RGBW-MODUS (Modus1 + 2): 12 LEDs maximal für jeder Farbe (12R + 12G + 12B + 12W)

8. WEIBMODUS (Modus5 + 6 +7): 4 Kreise, wovon jeder max. 12 LEDs (insgesamt max. 48 Stück) versorgt

9. LED ZONE2: nur verfügbar auf LD-POWER120, kann komplett unabhängig von Zone1 gesteuet werden.

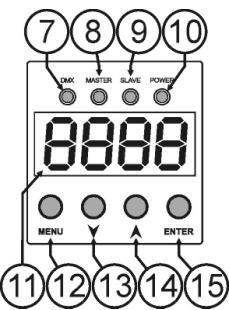

FUNKTIONEN (VORDERSEITE)

1. DMX LED: leuchtet, wenn ein DMX-Signal am Eingang erfasst wird.
2. MASTER LED: leuchtet, wenn kein Kabel an den DMX-Eingang angeschlossen ist, das Gerat arbeitet im Master-Modus und zeit die zuletzt gewählte vorprogrammierte Show. (siehe im Nachfolgenden)
3. SLAVE LED: leuchtet, wenn der DMX-Eingang an einen anderen LD-Power60/120 angeschlossen ist, der im Master-Modus arbeitet.
4. POWER LED: leuchtet, wenn das Netzkabel eingesteckt ist und das Gerät in Betrieb ist.
5. DISPLAY: 4-stelliges Display, gibt Auskunft über die gewährten Funktionen.
6. MENU-TASTE: Drücken Sie die Taste kurz, um in das Setup-MENU zu gelangen. Halten sie die Taste ungebäht 2 Sekunden gedrückt, um das Setup-MENU zu verlassen und die gewährten Optionen zu speichern.
7. DOWN-TASTE: drucken Sie diese Taste, um zu dem vorangehenden Punkt im Setup-MENU zu gelangen oder den auf dem Display angezeigten Wert herunterzusetzen.
8. UP-TASTE: drücken Sie diese Taste, um zu dem folgenden Punkt im Setup-MENU zu gelangen oder den auf dem Display angezeigten Wert zu erhöhen.
9. ENTER-TASTE: drücken Sie diese Taste, um ihre Wahl im Setup-MENU zu bestätigten.

INSTALLATION + ADRESSIERUNG

Wichtig: Die Installation sollte nur von Fachleuten in Übereinstimmung mit den in ihrem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführrt werden.

Der LD-POWER60/120 muss an einer nicht entflammbaren flachen Oberfläche befestigt werden. Sie können das Gerät zum Beispiel mit Hilfe von zwei angepassten Schrauben an einer Wand befestigen. Die Ausrichtung ist nicht wichtig, aber stellen Sie sicher, dass das Gerät ausreichend beluft ist.

I SEHR WICHTIG-BITTE LESEN, EHE SIE UNDERSTUTZUNG ANFRAGEN!

• Achten Sie darauf, dass das Gerät während der Installation und der Verdrahtung vom Netz genommen ist!
  Die LD-Power Netzele sind ausschließlich zum Gebrauch mit passiven LED-Scheinwerfern aus unserer LD-Reihe ausgelegt.
• Stellen Sie sicher, dass die maximal zulässige Belastung pro LED-Ausgangszone nicht übersritten wird!
  Die maximal zulässige Kabellänge zwischen dem LD-POWER Ausgang und allen angeschlossenen Scheinwerfer beträgt 80 Meter!
• Am Ende jeder Linie (Zone) darf KEIN RJ45-Stecker offen,GLIBen, Sie MUSSEN einen Abschlusswiderstand (LD-TERM RJ-45) einsetzen, ansonsten: KEIN LICH!

LD-TERM RJ45

• RGB und RGBW Scheinwerfer)duren NICT in einer selbst Linie (Zone) gemisch werden.
• Es gibt 2 verschiedene LED-Scheinwerfer: TYP1 besteht einen Splitter für den Anschluss, TYPE2 nicht!

Elektroinstallation der LED-Scheinwerfer-Ausgabe:

Die passiven LED Scheinwerfer aus unserer LD-Reihe werden mit CAT5e-Kabel und RJ45-Stecker an den LD-POWER-Netzgeräten angeschlossen. Sie können unsere Standard-Kabel ("LD-PATCH RJ45", verfügbar in verschiedenen Längen) verwenden, aber Sie können auch ihre eigenen Kabel aus CAT5e-Kabel und RJ45-Stecker, die in jedem Computergeschäft erhältlich sind, herstellen. Wir möchten Sie allerdings darauf

hinweisen, dass die Herstellung eigener Kabel nicht so einfach ist und besondere Werkzeuge und eineiig Erfahrung erfordert! Die Kabel mnen 1:1 verdrahet werden (Pins mit identischen Nummern mit einander verbinden). Der maximal zullsige Abstand zwischen dem LD-POWER und den LED-Scheinwerfern beträgt 8

Verdraughtung der RJ45-Stecker

Pin1: Rote LED +
Pin2: Grüne LED +
Pin3: Blaue LED +
Pin4: WeiBe LED +
Pin5: Rote LED -
Pin6: Grune LED -
Pin7: Blaue LED -
Pin8: Weiße LED -

ENCLOSURE
CABLE

WICHTIG: nicht alle LED-Scheinwerfer sind gleich angeschlossen, es werden zwei verschiedene Anschlussarten angewandt:

TYP 1: diese LED-Scheinwerfer haben stets ein kleines Kabel mit RJ45-Stecker daran. Zum Beispiel: LD-AQUA, LD-BAR, LD-UPLIGHT, ...
Wenn Sie mehr als einen Scheinwerfer an den LD-POWER anschließen, müssen Sie immer einen Splitter benutzen! Zwei verschiedene Splitter sind verfügbar:
LD-SPLIT RJ45: für normale Innenanwendungen (z.B. LD-BAR
LD-SPLIT IP68: für wasserfeste Außenanwendungen (z.B. LD-AQUA, LD-UPLIGHT)

TYP 2: diese LED-Scheinwerfer haben stets zwei RJ45-Steckbuchsen (ein/aus). Zum Beispiel: LD-BRICK, LD-DOWNLIGHT, ...
Sie können diese Scheinwerfer einzeln mit Standard-Steckkabeln hintereinander schalten (Daisychain).

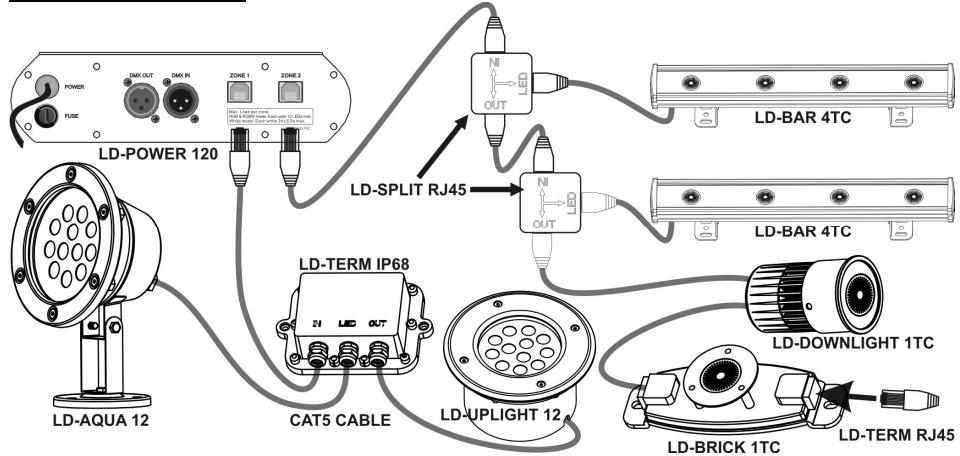

Beisel einer Installation

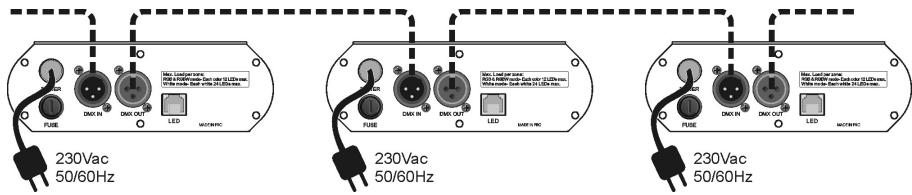

Eleketroinstallation DMX-Eingänge:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).
• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, die diese Kabel mit symmetrischen Audiokabel kompatibel sind.

Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)

Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 nicht benutzt.

• Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen 90 bis 120 Abschlusswiderstand am Ende der Kette einsetzen. Verwenden Sie niemals Y-Splitter Kabel, das Funktioniert nicht!

• Stellen Sie sichere, dass alle Geräte an das Netz angeschlossen sind.
• Jedes Gerat in der Kette besteht eine eigene Startadresse, damit es erkennt, welche Befehle des Controllers es entschlüssen muss. Im folgenden Kapitel erfahren Sie, wie Sie die DMX-Adressen einstellen.

EINSTELLLEN DER RICHTIGEN STARTADRESSE:

Bitte im nachstehend Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihn in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihr des DMX Controllers nach, wie die Startadresse einzustellen ist.

Beispiel fur verschiedene Kanal-Konfigurationen:

1 Kanal-Modus: 001 (Gerat 1), 002 (Gerat 2), 003 (Gerat 3), ... → Abstände von 1 Kanal
- 4 Kanal-Modus: 001 (Gerat 1), 005 (Gerat 2), 009 (Gerat 3), ... → Abstände von 4 Kanälen
11 Kanal-Modus: 001 (Gerat 1), 012 (Gerat 2) → Abstände von 11 Kanalen

DMX-KONFIGURATION DES LD-POWER60 - MODUS 1:

7 Channels(mode1)
Ch1	Ch2	Ch3	Ch4	Ch5	Ch6	Ch7
Red	Green	Blue	White	Color	Dimmer	Strobe
255	255	255	255	248-255 Color 32 240-247 Color 31 232-239 Color 30 225-231 Color 29 217-224 Color 28 209-216 Color 27 202-208 Color 26 194-201 Color 25 186-193 Color 24 178-185 Color 23 171-177 Color 22 163-170 Color 21 155-162 Color 20 148-154 Color 19 140-147 Color 18 132-139 Color 17 124-131 Color 16 117-123 Color 15 109-116 Color 14 101-108 Color 13 093-100 Color 12 086-092 Color 11 078-085 Color 10 070-077 Color 9 063-069 Color 8 055-062 Color 7 047-054 Color 6 039-046 Color 5 032-038 Color 4 024-031 Color 3 016-023 Color 2 008-015 Color 1 000-007 White	255	100%

DMX-KONFIGURATION DES LD-POWER60 - MODI 2 + 3:

EINSTELLUNGSANLEITUNG:

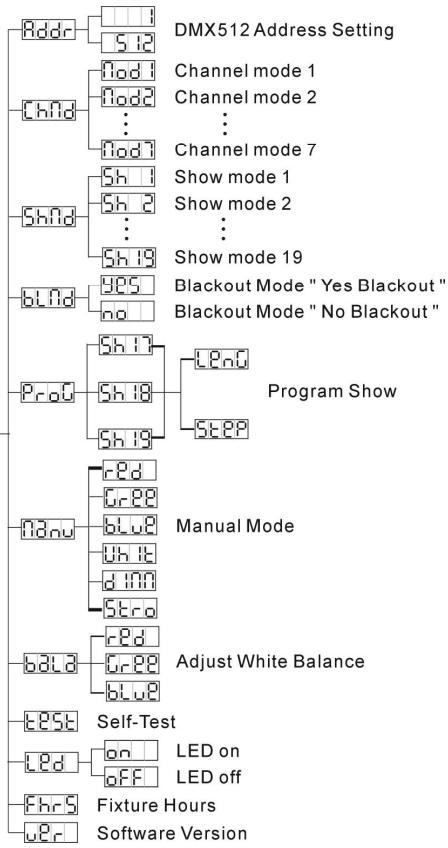

HAUPTMENU:

• Um eine der Menüoptionen auszuwahlen, drücken Sie die MENU-Taste so oft bis die gewünschte Option auf dem Display erscheint.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
• Mit ABWÄRTS und AUFWÄRTS wahren Sie die gewünschte Menüoption.
• Wenn die gewünschte Menuoption ausgewähl ist, mit EINGABE (ENTER) bestätigten.
• Halten die MENU-Taste ungebahr 2 Sekunden lang gedrück, um die Einstellungen zu speichern und um zum normalen Betriebsmodus zurückzukehren.

DerMenuaufbauistweiterunterndargestellt.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drucken bis Rddr im Display angezeigt wird.
• EINGABE (ENTER) drücken und das Display beginnnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, drücken Sie die ENTER-Taste zur Bestätigung.
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt, um die Einstellungen zu speichern und in den Betriebssmodus zusückzukehren, drücken Sie kurz, um ohne Speichern in den Betriebssmodus zusückzukehren.

Channel Mode

Zum Einstellen des gewünschten Kanalmodus.

• Drücken Sie MENU, bis hfd im Display angezeigt wird.
• Drücken Sie ENTER, damit beginnt das Display zu blinken.
• Benutzten Sie die DOWN- und UP-Tasten, um einen der 7 Betriebsmoditi auszuwahlen:

Modi 1+2: werden mit RGBW-Scheinwerfern benutzt.
- Modi 3+4: werden mit RGB-Scheinwerfern benutzt.
Modi 5+6: werden mit kombinierten WW/CW Scheinwerfern benutzt, um die Lichttemperatur zu steuern.
Modus 7: werden für WW oder CW Scheinwerfer benutzt.
Überprüfen Sie die verschiedene DMX-Diagramme.
Sobald die richtige Adresse auf dem Display angezeigt wird, drücken Sie die ENTER-Taste zur Bestätigung.
- Halten Sie die MENU-Taste ungebärn 2 Sekunden gedrückt, um die Einstellungen zu speichern und in den Betriebsmodus zurückzukehren, drücken Sie kurz, um ohne Speichern in den Betriebsmodus zurückzukehren.

Show Modus

Zum Auswahlen einer der 19 Shows im Standalone oder Master/Slave-Modus.

• Drücken Sie die MENU Taste bis Shld auf dem Display erscheid.
• Drücken Sie die ENTER Taste um ihre Wahl zu bestätigten.
• Benutzen Sie die DOWN- und UP-Tasten, um eine der 19 vorprogrammierten Shows auszuwahlen.

• Drücken Sie ENTER zur Bestätigung, anschließend müssen Sie Folgendes einstellen:

• Fade Time (Überblendzeit): das Display zeigt "Fxxx" an, wobei xxx von 000 (entspricht 0.256 Sec) bis 255 (entspricht 18 Stunden für ein 1 Überblenden) reicht

• Benutzen Sie DOWN- und UP-Tasten, um die gewünschte Überblendzeit auszuwahlen.
• Drücken Sie ENTER zur Bestätigung.
• Wait Time (Wartzeit): das Display zeigt "Uxxx", wobei xxx von 000 (entspricht 0.256 Sec) bis 255 (entspricht 18 Stunden Wartzeit, bis die folgende Überblendung auftritt) reicht
• Benutzen Sie DOWN- und UP-Tasten, um die gewünschte Wartezeit auszuwahlen.

• Drücken Sie ENTER zur Bestätigung (Sie kehren dann zur Show-Ausb Wahl zusück)

• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrück, um die Einstellungen zu speichern und in den Betriebssmodus zurückzukehren, drücken Sie kurz, um ohne Speichern in den Betriebssmodus zurückzukehren.

Blackout Mode

Blackout: Wird kein DMX-Signal erkannt, Goes das Gerät in Blackout.

Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Master um.

• MENU-Taste drucken bis blnd im Display erscheint.
• Dann EINGABE (ENTER) drücken, die aktuelle Auswahl beginnnt auf dem Display zu blinken.
• Benutzen Sie die DOWN- und UP-Tasten um Yes (Blackout) oder No (kein Blackout) Modus zu wahlen.

• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern.
• Halten Sie die MENU-Taste umgeführ 2 Sekunden gedrück, um die Einstellungen zu speichern und in den Betriebssmodus zusückzukehren, drücken Sie kurz, um ohne Speichern in den Betriebssmodus zurückzukehren.

Programm-Modus

Von den 19 Shows konnen die Shows 17 bis 19 vom Benutzer mit maximal 42 Schritten edtitiert werden.

• Drücken Sie die MENU Taste bis Proa auf dem Display entscheid.
• Drücken Sie die ENTER Taste um ihre Wahl zu bestätigten.
• Benutzen Sie die DOWN- und UP-Tasten, um eine der 3 durch den Benutzer editierbaren Shows auszuwahlen: 17, 18 oder 19

• Drücken Sie ENTER zur Bestätigung, anschließend konnen sie die ausgewählte Show editieren:

• Showlänge: ein Show kann bis zu 42 Schritte umfassen. Wahlen Sie, wie weitere Schritte der Show Sie verwenden sollen.

• Auf dem Display erscheint [L20], drücken Sie ENTER, um zu erfahren, wie viele Schritte zurzeit ausgewählt sind.

• Benutzen Sie die DOWN- und UP-Tasten, um die gewünschte Anzahl Schritte einzustellen.
• Drücken Sie ENTER zur Bestätigung.

• Drucken Sie die UP Taste, um die Programmierung der Schritte zu beginnen.

• Programmierung jeder Schritts: jetzt können Sie die verschiedene Farben für jeder Schritt einstehen.

• Auf dem Display erscheidt SEER, drucken Sie ENTER, um zu erfahren, wie weitere Schritte ausgewählt sind.

• Benutzen Sie die DOWN- und UP-Tasten, um die gewünschte Anzahl Schritte auszuwahlen.
• Drucken Sie ENTER zur Bestätigung.
• Das Display zeigt den ersten Schritt (St 1) an, drücken Sie ENTER, um diesen Schritt zu editieren:
• [FARBEINSTELLUNG] Auf dem Display erscheint [olo (LD-Power60) oder c-1 / c-2] (Zone 1/2 auf LD-Power120), drücken Sie ENTER, um diese Farbe zu editieren:
• Benutzen Sie die DOWN- und UP-Tasten, um eine der 255 vorprogrammierten Farben auszuwahlen.
• Drücken Sie ENTER zur Bestätigung.
• [WEI B HINZUFGEN] Drücken Sie die UP Taste: auf dem Display erscheidt Uh IB (LD-Power60) oder U-1 / U-2 (Zone 1 / 2 auf LD-Power120).
• Wenn Sie RGBW-Scheinwerfer haben und Weiß hinzufugen mögen, drücken Sie ENTER und stellen die Menge Weiß ein. Wenn Sie nur RGB-Scheinwerfer haben: drücken Sie die UP-Taste noch einzelmal.
• [DIMMEREINSTELLUNG] Auf dem Display erscheidt d INN (LD-POWER60) oder d-1 / d-2 (Zone 1 / 2 auf LD-POWER120), drücken Sie ENTER, um den Ausgangspiegel für den aktuellen Schritt zu editieren:
• Benutzen Sie die DOWN- und UP-Tasten, um den Pegel zwischen 000 (aus) bis 255 (100%) einzustellen.
• Drücken Sie ENTER zur Bestätigung.
• Wenn alle Parameter für Schritt 1 OK sind, drücken Sie die MENU-Taste kurz und anschließend die UP-Taste → Das Display zeigt jetzt den zweiten Schritt (St 2) an: Sie können alle Einstellungen für Schritt 2 anpassen.
• Wenn alle Parameter eingestellt sind, halten Sie die MENU-Taste 2 Sekunden lang gedrück, um in den Betriebsmodus zurückzukehren.

Manueller Modus

Zum Testen aller Farben des Scheinwerfers, der an beiden Ausgangszonen angeschlossen ist.

• Drücken Sie die MENU Taste bis auf dem Display entscheid.

• Drücken Sie die ENTER Taste zum Auswahlen: auf dem Display erscheint (LD-Power60) oder (LD-Power120)

• Benutzen Sie die DOWN- und UP-Tasten, um die verschiedene Optionen zu durchlaufen:

Für jeder Option können Sie ENTER drücken und anschließend die UP/DOWN-Tasten zum Einstellen des gewünschten Pegels. Bestätigten Sie jedem Mal mit der ENTER-Taste.

• rdd oder -1 (rot für Zone 1 auf LD-POWER120)
• C-02 oder 0-1 (grün für Zone 1 auf LD-POWER120)
• bLpoder b-1 (blau fur Zone 1 auf LD-POWER120)
• Uh loder U-1 (weiß für Zone 1 auf LD-POWER120)
• (rot für Zone 2 auf LD-POWER120)
• [G-2] (grün für Zone 2 auf LD-POWER120)
• b-2 (blau für Zone 2 auf LD-Power120)
• U-2 (weiB für Zone 2 auf LD-POWER120)
  Gesamt-Dimmerpegel)

• Stro (Gesamt-Strobe-Geschwindigkeit: Werte entsprechen dem Strobekanal auf dem DMX-Diagramm)

• Nach dem Test halten Sie die MENU-Taste umgeführ 2 Sekunden gedrückt, um in den Betriebsmodus zurückzukehren.

Weißabgleich-Einstellung

Ermöglicht die weiße Farbe anzupassen, wenn alle Farben maximal eingestellt sind.

• Drucken Sie die MENU Taste bis bold auf dem Display erscheint.
• Drucken Sie die ENTER-Taste, um auszuwahlen: alle angeschlossenen Scheinwerfer werden weiß (alle Farben auf Maximum, außer weiß) und auf dem Display entscheidt [red] (LD-Power60) oder [red] (LD-Power120)
• Benutzen Sie die DOWN- und UP-Tasten, um die verschiedene Optionen zu durchlaufen:

Für jeder Option können Sie ENTER drücken und anschließend die UP/DOWN-Tasten zum Einstellen des gewünschten Pegels. Bestätigten Sie jedem Mal mit der ENTER-Taste.

• rDoder (rot für Zone 1 auf LD-POWER120)
• GröB oder L-1 (grün für Zone 1 auf LD-POWER120)
• bLpoder b-1 (blau für Zone 1 auf LD-POWER120)
• (rot für Zone 2 auf LD-POWER120)
• [G-2] (grün für Zone 2 auf LD-POWER120)

• b-2 (blau für Zone 2 auf LD-Power120)

• Halten Sie die MENU-Taste ungebähr 2 Sekunden gedrück, um die Einstellungen zu speichern und in den Betriebsmodus zurückzukehren, drücken Sie kurz, um ohne Speichern in den Betriebsmodus zurückzukehren.

Anmerkung: Sie können nur Werte zwischen 125 und 255 einstellen.

Selbst-Test

• MENU-Taste drücken bis ESE im Display erscheint.
• Drucken Sie die ENTER-Taste: Das Gerät beginnnt das Self-test-Programm.
• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt, um in den Betriebsmodus zurückzukehren.

Led Display

Display an: Display ist ständig eingeschaltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENU-Taste drucken bis LEDs im Display erscheint.
• Dann EINGABE (ENTER) drucken
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingescheltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen).
• Sobald Sie den Modus ausgewählten haben, drücken Sie die ENTER-Taste zur Bestätigung (oder kehren Sie automatisch nach 8 Sekunden ohne Änderung zu den Hauptfunktionen bzw.)
• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrück, um die Einstellungen zu speichern und in den Betriebsmodus zurückzukehren, drücken Sie kurz, um ohne Speichern in den Betriebsmodus zurückzukehren.

Betriebsstundenangabe

Zur Anzeige der Betriebsstunden des Geräts.

• Drücken Sie die MENU Taste bis Fhr-S auf dem Display erscheidt.
• Drucken Sie die ENTER-Taste, um die Anzahl Betriebsstunden auf dem Display anzuzeigen.
• Halten Sie die MENU-Taste umgebär 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Softwareversion:

Zur Anzeige der Softwareversion des Geräts.

• Drücken Sie die MENU Taste bis auf dem Display entscheid.
• Drücken Sie die ENTER-Taste, um die Softwareversion des Geräts anzuzeigen.
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zusückzukehren.

TECHNISCHE EINZELHEITEN

Leistungsaufnahme: 100Vac 240Vac 50/60Hz

Sicherung (LD-POWER60): 250V 1A träge Sicherung (20mm Glass)

Sicherung (LD-POWER120): 250V 2A träge Sicherung (20mm Glass)

Leistungsabgabe (LD-POWER60): 1x Zone 60W = 60Watt

Leistungsabgabe (LD-POWER120): 2x Zone 60W = 120Watt

Max. LED-Belastung pro Zone (RGB + RGBW): max. 12 LEDs pro Farbe (insgesamt max. = 48 Stuck)

Max. LED-Belastung pro Zone (WEI B MODUS): 4 Kreise, wovon jeder max. 12 LEDs (insgesamt max. 48 Stück) versorgt

DMX-Anschlasse: 3-Stift XLR-Stecker/Steckbuchse
Verwendete DMX-Kanäle: 2 bis max. 11 Kanäle (hängt vom Betriebsmodus ab)

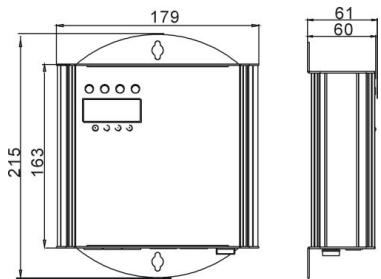

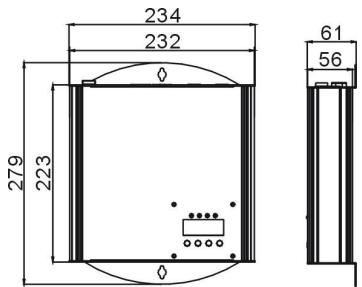

Abmessungen: siehe Zeichnung
Gewicht (LD-POWER60): 1,2kg
Gewicht (LD-POWER120): 2,1kg

LD-POWER60

LD-POWER120

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
