Merk	FESTOOL
Model	TRC 3
Producttype	Acculader
Ingangsspanning	220 - 240 V~
Netfrequentie	50/60 Hz
Laadspanning (uitgang)	7,2 - 18 V=
Snel laadstroom	max. 3 A
Onderhoudslaadstroom	ca. 0,06 A
Laadtijd voor Li-Ion 1,3 Ah (80%)	ca. 22 min
Laadtijd voor Li-Ion 1,3 Ah (100%)	ca. 35 min
Laadtijd voor Li-Ion 2,6 Ah (80%)	ca. 45 min
Laadtijd voor Li-Ion 2,6 Ah (100%)	ca. 70 min
Laadtijd voor NiCd 1,3 Ah	ca. 25 min
Laadtijd voor NiCd 2,4 Ah	ca. 50 min
Laadtijd voor NiMH 2,0 Ah	ca. 50 min
Laadtijd voor NiMH 3,0 Ah	ca. 70 min
Laadtemperatuurbereik	-5 °C tot +45 °C
Compatibel accutype	Festool BPS en BPC (NiCd, NiMH, Li-Ion)
Statusindicator	LED (geel, groen, rood)
Muurbevestiging	Ja, 2 langwerpige gaten
Bescherming	Tegen vocht, kortsluiting, oververhitting
Garantie	24 maanden in de Europese Unie
Gewicht	ongeveer 0,5 kg
Afmetingen (L x B x H)	ongeveer 20 x 10 x 6 cm

Veelgestelde vragen - TRC 3 FESTOOL

Welke accutypen kan ik laden met de TRC 3?

De TRC 3 lader is compatibel met alle Festool accu's van de BPS en BPC series, inclusief de NiCd, NiMH en Li-Ion technologieën. Hij herkent automatisch het type geplaatste accu.

Hoe interpreteer ik de LED-indicatoren van de lader?

Geel LED constant : lader gereed. Groen LED snel knipperend : snel laden bezig. Groen LED langzaam knipperend : gereduceerd laden of Li-Ion accu op 80%. Groen LED constant : laden voltooid of >80%. Rood LED knipperend : algemene fout. Rood LED constant : accutemperatuur buiten bereik.

Kan ik de lader aan de muur bevestigen?

Ja, de TRC 3 heeft twee langwerpige gaten aan de achterzijde voor muurbevestiging. Gebruik ronde of platte schroeven met een diameter van 5 mm, met een tussenafstand van 96 mm en een speling van 4 mm tussen de kop en de muur.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Open nooit de accu of de lader, bescherm tegen vocht, laad geen niet-originele accu's, vermijd metaaldeeltjes in de ventilatiesleuven en controleer regelmatig de voedingskabel.

Hoe lang duurt het om een Li-Ion accu van 1,3 Ah te laden?

Voor een lading tot 80%: ongeveer 22 minuten. Voor een volledige lading (100%): ongeveer 35 minuten.

Wat te doen als de rode LED knippert?

Dit duidt op een algemene fout: controleer het accucontact, de afwezigheid van kortsluiting, of de accu defect is. Raadpleeg de handleiding als het probleem aanhoudt.

Kan ik de lader buitenshuis gebruiken?

Nee, de TRC 3 lader is uitsluitend ontworpen voor gebruik binnenshuis. Bescherm hem tegen vocht en weersinvloeden.

Hoe onderhoud ik de lader?

Houd de ventilatieopeningen en accucontacten schoon. Gebruik een droge doek. Gebruik geen oplosmiddelen of schurende producten.

Wat is de garantie van de TRC 3?

De garantie is ten minste 24 maanden in de Europese Unie, die materiaal- en fabricagefouten dekt. Schade door oneigenlijk gebruik is uitgesloten.

Kan ik meerdere accu's tegelijk laden?

Nee, de TRC 3 lader heeft slechts één laadsleuf en kan slechts één accu tegelijk laden.

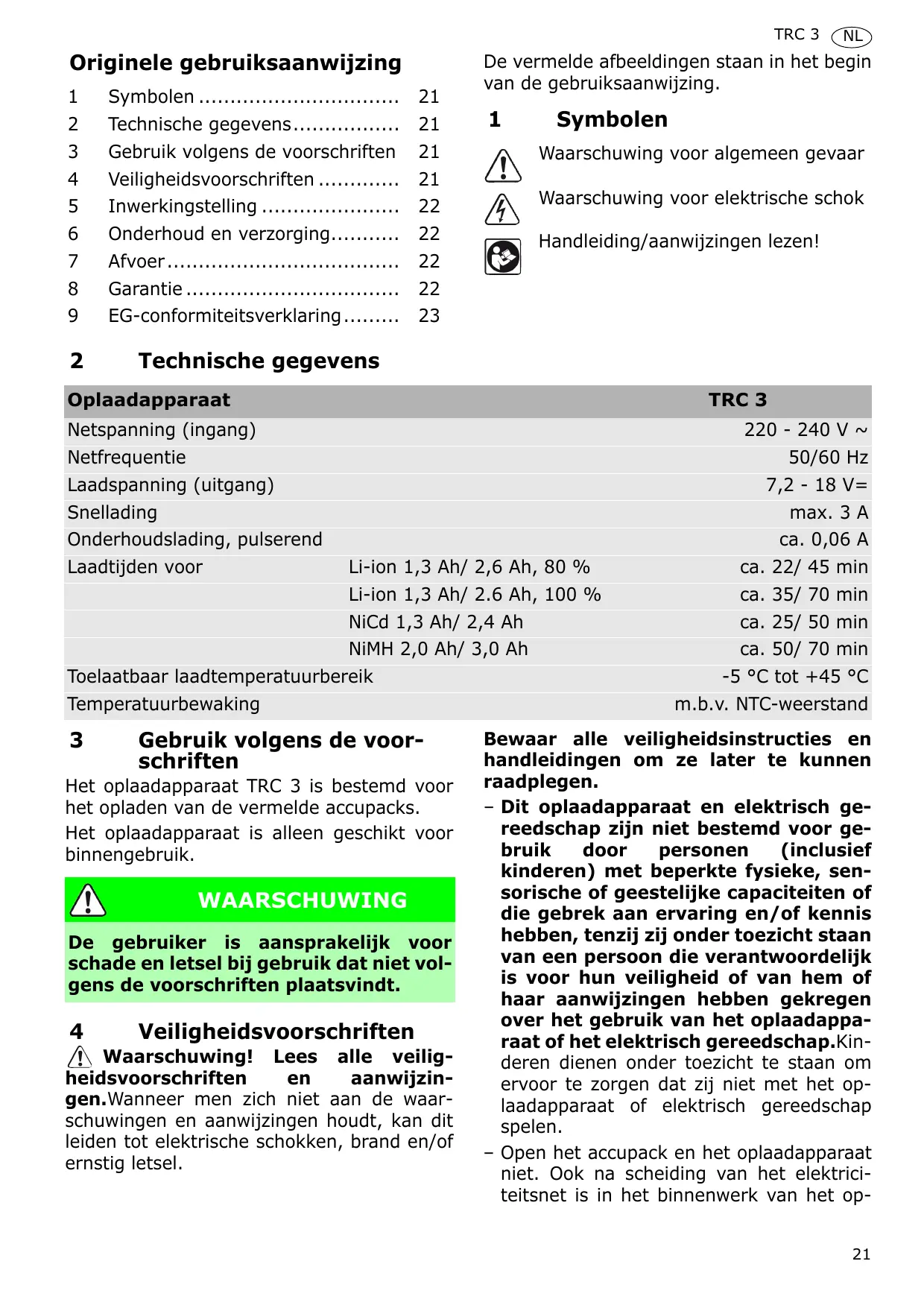

GEBRUIKSAANWIJZING TRC 3 FESTOOL

Originele gebruiksaanwijzing

1 Symbolen 21
2 Technische gegevens 21
3 Gebruik volgens de voorschriften 21
4 Veiligheidsvoorschriften 21
5 Inwerkingstelling 22
6 Onderhoud en verzorging. 22
7 Afvoer 22
8 Garantie 22
9 EG-conformiteitsverklaring 23

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Oplaadapparaat		TRC 3
Netspanning (ingang)		220 - 240 V ~
Netfrequentie		50/60 Hz
Laadspanning (uitgang)		7,2 - 18 V=
Snellading		max. 3 A
Onderhoudslading, pulserend		ca. 0,06 A
Laadtijden voor	Li-ion 1,3 Ah/ 2,6 Ah, 80 %	ca. 22/ 45 min
	Li-ion 1,3 Ah/ 2.6 Ah, 100 %	ca. 35/ 70 min
	NiCd 1,3 Ah/ 2,4 Ah	ca. 25/ 50 min
	NiMH 2,0 Ah/ 3,0 Ah	ca. 50/ 70 min
Toelaatbaar laadtemperatuurbereik		-5 °C tot +45 °C
Temperatuurbewaking		m.b.v. NTC-weerstand

3 Gebruik volgens de voorschriften

Het oplaadapparaat TRC 3 is bestemd voor het opladen van de vermelde accupacks.

Het oplaadapparaat is alleen geschikt voor binnengebruik.

WAARSCHUWING

De gebruiker is aansprakelijk voor schade en letsel bij gebruik dat Niet volgens de voorschriften plaatsvindt.

4 Veiligheidsvoorschriften

! Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzingen. Wanner men zich nicht aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en handleldingen om ze later te können raadplegen.

• Dit oplaadapparaat en elektrisch gereedschap়ন Niet bestemd voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorieche of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zich onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het oplaadapparaat of het elektrisch gereedschap.Kinderen dieren onder toezicht te staan omervoorte zorgen dat zich Niet met het oplaadapparaat of elektrisch gereedschap spelen.

• Open het.Accupack en het oplaadapparaat Niet. Ook na scheiding van het elektricieteitsnet is in het binnenwerk van het op

laadapparaat een hoge condensatorspanning aanwezig.

• Let erop dat er geen metalen deeltjes (bij v. metaalspanen) in het binnenwerk van het oplaadapparaat komen via de opnames van het accupack en de ventilationsleuven (gevaar van kortsluiting).
• Laad geen.accupacks van vreemde fabrikanten.Het oplaadapparaat is alleen voor het opladen van originele accurpacks geschikt.Anders bestaat brand- en explosiegevaar.
• Bescherm het apparaat gegen vocht.
• Bescherm het snoer gegen但它, olie en scherpe randen.
• Controller regelmatig de stekker en de kabel en LAST deze bij beschadiging door een geauthoriseerde onderhoudswerkplaats vermieuwen.

5 Inwerkingstelling

• Om het.accupack te laden schuift u het tot de aanslag op de opberghouder [1-1] van het oplaadapparaat.
  In tegengestelde richting kunt u het geladen.Accupack van het oplaadapparaat verwijderen.

Met het oplaadapparaat konnen alle Festool accupacks van bouwserie BPS/ BPC worden geladen. Het oplaadapparaat herkent automatisch het ingebrachte accutype (NiCd, NiMH of Li-ion). Afhankelijk van de laadtoestand, de temperatuur en de spanning van het accupack stuurt een microprocessor het laadproces. Wordt er een warm NiMH-accupack (>37^) ingebracht, dan worden alleen met gereduceerde laadstroom geladen en is de laadtijd langer..

De LED [1-2] van het oplaadapparaat geeft de betreffende bedrijfstooestand van het oplaadapparaat wee.

LED geel - continulicht

Oplaadapparaat is gebruiksklaar.

LED groen - snel knipperen

Accupack wordt met maximale stroom geladen.

LED groen - langzaam knipperen

Accupack worden met gereduceerde stroom geladen, Li ion is voor 80 % geladen.

LED groen - continulicht

Het laadproces is beeindigd of worden nicht op-nieuw gestart odomat de actuèle laadtoestand groter is dan 80% .

LED rood - knipperen

Algemene foulindicatie, bijv. geen volledig contact, kortsluiting, accupack defect, etc.

LED rood - continulicht

Accutemperatuur ligt buiten de toelaatbare grenswaarden.

5.2 Wandbevestiging oplaadapparaat

Het oplaadapparaat TRC 3beschikt aan dechterzijde over twee langgaten. Het kan met behulp van twee schroeven (bijv. halfronde of vlakkopschroeven met schachtdiameter 5mm ) aan een wand worden opgehangen (zie afb. [1]).

6 Onderhoud en verzorging

Neem de volgende aanwijzingen in acht:

• Zorg ervoor dat de ventilatieopengingen van het elektrisch gereedschap en het oplaadapparaat schoon blijven, zodate de koeling gegarandeerd is.
• Zorg ervoor dat de aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoon blijven.

7 Afvoer

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze af! Neem de geldende nationale voorschriften in acht.

8 Garantie

Voor onsze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijkke bepalingen, minstens darüber 12 maanden. Binnen de lidstaen van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natuurlijke slijtage, overbelasting, ondeskundige behandel ing of schade veroorzaakt door de gebruiker of door gebruik ingaande gegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop bekend was, blijft uitgesloten van de garantie. Ook schade die is terug te

voeren op het gebruik van nicht-originele accessoires en verbruiksmaterialen (bijv. schuurschijven) worden nicht in aanmerking genomen.

Klachten können alleen aanvaard worden als het toestel volledig maar de leverancier ofaar een geauthoriseerde Festool-klantendienstwerkplaats teruggestuurd worden. Bewaar de gebruiksaanwijzing, veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvuldig. Voor het overige gelden de actuèle garantiebepalingen van de fabrikant.

Opmerking

Wegens de permanente onderzoeks- en ontwikkelingswerkzaamheden zijn wijzigingen aan de hier gegeven technische informatie voorbehonden.

9 EG-conformiteitsverklaring

Oplaadapparaat	Serienr.
TRC 3	494635, 494636
Jaar van de CE-markering:2007
Wij verklaren in uitsluitende verantwoording dat dit product overeenkomt met de volgen-de richtlijnen en normen:
2004/108/EG, 2006/95/EG, EN 60335-1, EN EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

p90. 7. Jcbnnn nn

Hoofd onderzoek, ontwikkeling en technische documentatie 26.04.2010

REACH voor producten, accessoires en verbruiksmaterialiaal van Festool:

REACH is de sinds 2007 in heel Europa toepasselijke chemicalienverordering. Wij als „downstream-gebruiker“, dus als fabrikant van producten,+zijn ons bewust van once informatieplicht gegenover once klanten. Om u.altijd over de meest actuele stand van zaken op de hoogte te houden en over möglichke stoffen van de kandidatenlijst in once producten te informeren, hebben wij de volgende website voor u geopend:

www.festool.com/reach
