PS 400 EBQ - Decoupeerzaag FESTOOL - Gratis gebruiksaanwijzing en handleiding

Producttype	Decoupeerzaag
Merk	FESTOOL
Model	PS 400 EBQ
Vermogen	500 W (110 V variant)
Slagfrequentie	1500 - 3800 slagen/min
Slaglengte	26 mm
Pendelbeweging	4 standen (0-3)
Maximale hellingshoek	45° aan beide zijden (met hoektafel WT-PS 400)
Maximale zaagdiepte (hout)	120 mm
Maximale zaagdiepte (aluminium)	20 mm
Maximale zaagdiepte (staal)	10 mm
Gewicht	1,9 kg
Beschermingsklasse	II (dubbel geïsoleerd)
Kabeltype	Plug-it draaibare aansluiting (PS 400 EBQ)
Aansluiting voor afzuiging	Diameter 27 mm
Verlichting	LED continu/stroboscopisch (uit in kopstand)
Toerenregeling	Continu draaiknop met lastdetectie (stand A)
Inbegrepen accessoires	Splinterbescherming, spatbescherming, sleutel
Garantie	24 maanden binnen de EU (12 maanden wettelijk minimum)
Recycling	Niet bij het huisafval, gescheiden inzameling

Veelgestelde vragen - PS 400 EBQ FESTOOL

Hoe vervang ik het zaagblad van de PS 400 EBQ?

Haal de stekker uit het stopcontact. Duw de spatbescherming omhoog. Plaats het T-schacht zaagblad in de opening tot aan de aanslag, tanden in de zaagrichting. Draai het blad ongeveer 90° met de klok mee tot het vastklikt. Controleer de bevestiging. Om te verwijderen, duw de uitwerpknop naar voren.

Hoe stel ik de slagfrequentie in?

Gebruik de draaiknop [1-5] voor een continue aanpassing tussen 1500 en 3800 slagen/min. Stand 'A' activeert automatische lastdetectie: het toerental wordt verlaagd bij stationair en verhoogd bij contact met het werkstuk.

Hoe gebruik ik de pendelbeweging?

Met de schakelaar [1-12] kunt u de pendelbeweging instellen op 4 standen (0 = uit, 3 = maximaal). Pas het aan het materiaal aan: voor hout gebruikt u 1-3; voor staal 0-1; voor aluminium 0-2.

Hoe installeer ik de splinterbescherming?

Machine uitgeschakeld, duw de splinterbescherming over de geleider tot aan het zaagblad. Schakel de machine in op snelheid 5 en duw de splinterbescherming tegen een vlak oppervlak tot het gelijk ligt met de tafelrand. De splinterbescherming wordt automatisch ingesneden.

Kan ik metaal zagen met deze decoupeerzaag?

Ja, met speciale Festool zaagbladen. Volg de veiligheidsinstructies: installeer een aardlekschakelaar, sluit een stofzuiger aan, reinig regelmatig afzettingen in het huis, draag een veiligheidsbril en sluit de spatbescherming.

Wat is de maximale zaagdiepte in hout?

De maximale zaagdiepte in hout is 120 mm, afhankelijk van het gebruikte zaagblad.

Hoe sluit ik de afzuiging aan?

Plaats de afzuigadapter in de opening aan de achterkant van de zaagtafel tot de haak vastklikt. Gebruik een slang met een diameter van 27 mm. Als de stofzuiger een automatische start heeft, wordt deze tijdens het zagen ingeschakeld. Bij lage toerentallen schakelt u over naar continue modus.

Wat te doen als het zaagblad niet uitwerpt?

Laat de machine 3 tot 10 seconden op hoge snelheid draaien en bedien de uitwerpknop opnieuw. Als het probleem aanhoudt, controleer of het zaagblad vastzit.

Hoe gebruik ik de hoektafel WT-PS 400?

Verwijder de standaard zaagtafel en monteer de hoektafel op de houder. Sluit de hendel. Stel de gewenste hoek in met de draaiknop [7-1] (standen -45°, 0°, +45°). Let op: afzuiging is niet mogelijk met de hoektafel.

Welke accessoires zijn compatibel met de PS 400 EBQ?

Gebruik uitsluitend originele Festool accessoires: T-schacht zaagbladen, hoektafel WT-PS 400, verbreedtafel ADT-PS 400, geleidingsrail FS, cirkelsnijder KS-PS 400, modulair systeem CMS, speciale zoolplaten, splinterbescherming, enz.

GEBRUIKSAANWIJZING PS 400 EBQ FESTOOL

D	Originalbedienungsanleitung/Ersatzteilliste	6
GB	Original operating manual/Spare parts list	13
F	Notice d'utilisation d'origine/Liste de pieces de rechange	20
E	Manual de instrucciones original/Lista de piezas de repuesto	28
I	Istruzioni per l'uso originali/Elenco parti di ricambio	36
NL	Originele gebruiksaanwijzing/Lijst met reserveonderdelen	43
S	Originalbruksanvisning/Reservdelsista	50
FIN	Alkuperäiset käytöohjeet/Varaosaluettelo	57
DK	Original brugsanvisning/Reservedelsliste	64
N	Originalbruksanvisning/Reservedelsliste	71
P	Manual de instruções original/Lista de peças sobresselentes	78
RUS	Оригинал Ружовсква по Эксплuaтуни/Перechень заиманы частей	86
CZ	Originál námodu k obsslze/Seznam náhradních dílu	94
PL	Oryginalna instrukcja eksploatacji/Lista.czěsci zamiennych	101

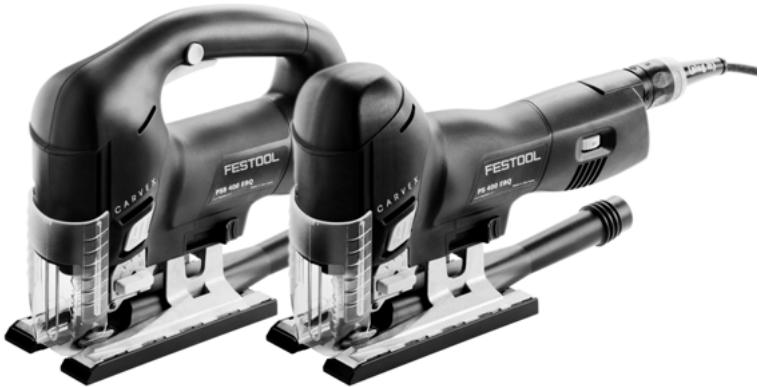

CARVEX

PS 400 EBQ

PSB 400 EBQ

Originele gebruiksaanwijzing

1 Symbolen 43
2 Toestelelementen 43
3 Gebruik volgens de voorschriften 43
4 Technische gegevens 43
5 Veiligheidsvoorschriften 44
6 Inwerkingstelling 45
7 Installingen 45
8 Het werken met de machine..... 47
9 Onderhoud en verzorging. 47
10 Accessoires 48
11 Afvoer 49
12 Garantie 49
13 EG-conformiteitsverklaring 49

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Draag een zuurstofmasker!

Draag gehoorbescherming!

Draag een veiligheidsbril!

Draag veiligheidshandschoenen!

2 Toesteelementen

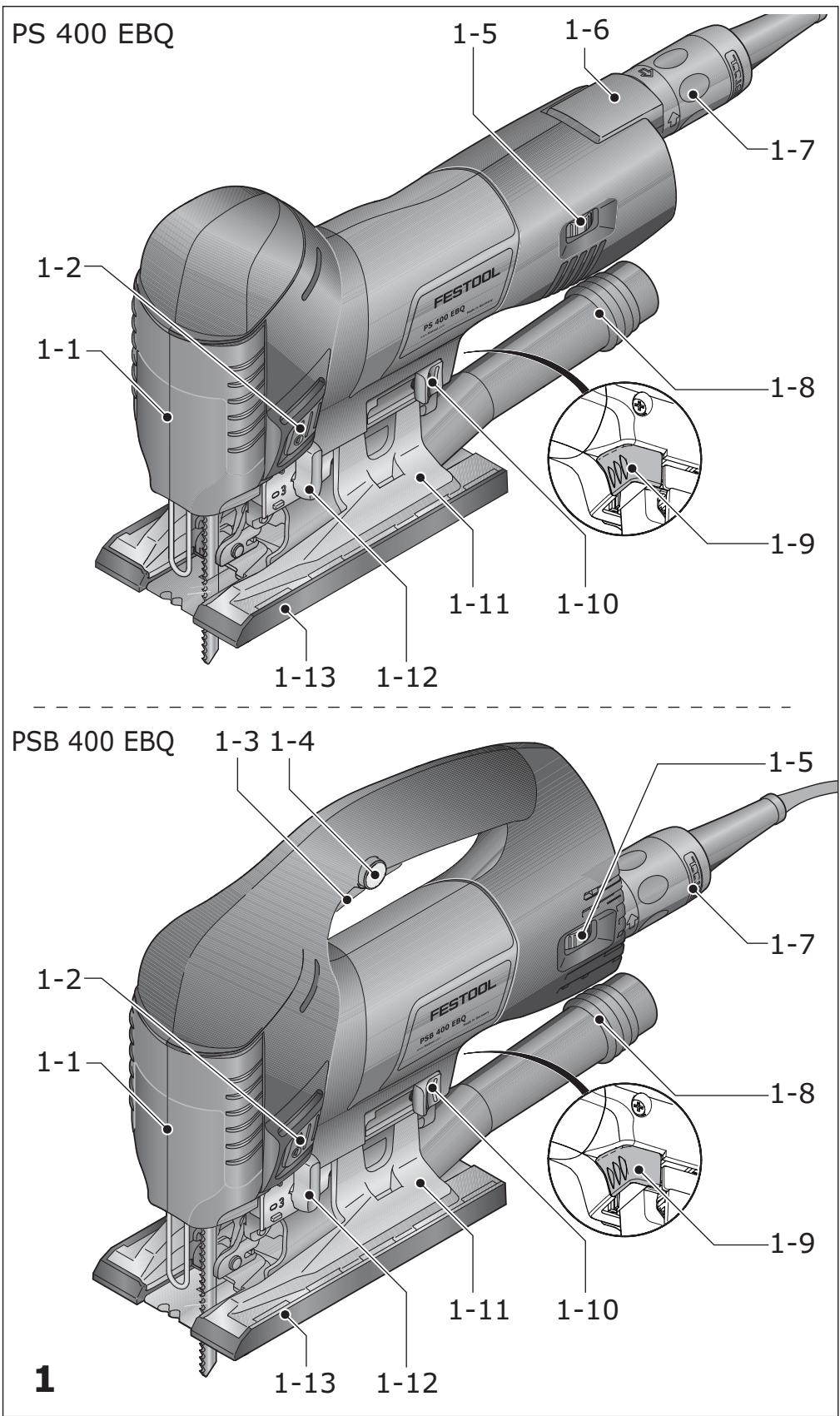

[1-1] Bescherming gegen stof en spanen
[1-2] In-/uit-schakelaar
[1-3] Gasgeefschakelaar (alleen PSB 400 EBQ)
[1-4] Inschakelblokkering (alleen PSB 400 EBQ)
[1-5] Stelknop voor regeling aanal slagen
[1-6] Zwenkbare plug-it aansluiting (alleen PS 400 EBQ)
[1-7] Aansluitkabel
[1-8] Afzuigaansluiting
[1-9] Wisselhendel zaagtafel
[1-10] Zaagblad-uitwerping
[1-11]Verwisselbare zaagtafel
[1-12] Pendelslagschakelaar
[1-13]Loopzool

3 Gebruik volgens de voorschriften

De decoupeerzagen zijn bestemd voor het zagen van hout en houtachtig materiaal. Met de door Festool aangeboden speciale zaagbladen kuren de machines ook gezruikt worden voor het zagen van kunststof, staal, aluminium, non-ferro metaal en keramische tegels.

De gebruiker is aansprakelijk voor schade en letsel bij gebruik dat Niet volgens de voorschriften plaatsvindt.

Decoupeerzagen	PS 400 EBQ	PSB 400 EBQ
Vermogen	500 W
(110 V-variant)	400 W
Aantal slagen	1500 - 3800 min-1	1000 - 3800 min-1
Slaglengte	26 mm
Pendelslag	4 niveaus
Max. schuine stand (alleen met acces-soire hoektafel WT-PS 400)	45°aar beiden kanten
Max. zaagdiepte (afhankelijk van zaagblad)
hout	120 mm
aluminium	20 mm
staal	10 mm
Gewicht	1,9 kg

5 Veiligheidsvoorschriften

5.1 Algemene veiligheidsvoorschriften

Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzin-

gen. Wanner men zich nicht aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te können raadplegen.

Het begrip „elektrisch gereedschap" dat in de veiligheidsvoorschriften gebruikt worden, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en elektrisch gereedschap met accuvoeding (zonder netsnoer).

5.2 Machinespecifieke veiligheids-voorschriften

• Houd de machine alleen vast aan de geïsoleerde handgrepen, wanneer u bij slijpwerkzaamheden met het gereed-schap verborgen stroomleidingen of de eigén stroomkabel kunt raken. Wanneer u met het sjiggereedschap spanningsvoerende stroomleidingen raakt,+kunnen meta-len delen van de machine onder spanning komen te staan en de gebruiker cervolgens een elektrische schok toebrengen.
• Elektrisch gereedschap van Festool mag alleen worden ingebouwd in werktafels die hiervoordoor Festool bedoeld zijn. Door inbouw in andere of zelfgemaakte werktafels kan het elektrisch gereedschap onveilig worden, met möglichk ernstige ongevallen als gevolg.
• Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het neerlegt. Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden.
• Vervormde zaagbladen of zaagbladen met barstjes en met stompe of defecte snijvlakken mogen nicht worden gebruikt.
• De decoupeerzaag moet.altijd met lopend zaagblad gegen het werkstuk worden gezet.

• Draag een passende persoonlijke veriligiousuitrusting: gehoorbescherming, veriligiousbril, stofmasker bij werkzaamheden waar bij stof vrijkomt en veriligioushand Schoenen bij het bewerken van ruwe materialen en het wisselen van gereedschap.
• Bevestig het werkstuk.altijd zo,dat het tijdens de bewerking Niet kan bewegen.
• Sluit de machine bij stofproducerende werkzaamheden alsijd aan op een afzuiging.
• Controller regelmatig de stekker en de kabel en LAST deze bij beschadiging door een geauthoriseerde onderhoudswerkplaats vernieuwen.
• LED-verlichting kan bij mensen die waarvoor aanleg hebben, leiden tot epileptische aanvallen. Gebruik deze machine nicht wonneer u een dergelijkke aanleg heeft.
• Kijk Niet in het stroboscooplicht. Het kijken in de Lichtbron kan het gezichtsvermogen beschadigen.

5.3 Metaalbewerking

Bij de bewerking van metaal dienen de volgende veiligheidsmaatregelen te worden genomen:

• Voorschakelen van een differentiaal- (FI-, PRCD-) veiligheidsschakelaar.
• Machine aansluiten op een geschikt afzuig-apparaat.
• Machine regelmatig ontdoen van stofafzettingen in het motorhuis.
• Gebruik een metalen zaagblad.
• Sluit de bescherming wegen stof enSPANEN.

Draag een veiligheidsbril!

5.4 Emissiewaarden

De volgens EN 60745 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveauau

$$ \mathrm {L} _ {\mathrm {P A}} = 8 8 \mathrm {d B (A)} $$

Geluidsvermogenniveau

$$ \mathrm {L} _ {\mathrm {W A}} = 9 9 \mathrm {d B (A)} $$

Onzekerheid

$$ K = 3 \mathrm {d B} $$

VOORZICHTIG

Geluid dat bij het werk opttreedt Beschadiging van het gehoor

▶ Draag gehoorbescherming!

Trillingsemissiewaarde a_h (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 60745:

PS 400 EBQ

PSB 400 EBQ

Zagen van hout

De aangegeven emissiewaarden (trilling, geluid) zijn gemeten volgens de testvoorwaarden in EN 60745 en dieren voor de machinevergelijking. Aan de hand van deze waarden kan ook een voorlopige inschatting van de trillings- en geluidsbelastingijdens het gebruik worden gemaakt.

De aangegeven emissiewaarden gelden voor de belangrijkste toepassingen van het elektrische gereedschap. Wortd het elektrisch gereedschap echter voor andere toepassingen of met ander inzetgereedschap gebruikt, of is het onvoldoende onderhonden, dan kan hierdoor de trillings- en geluidsbelasting gedurende de hele werktijd aanzienlijk worden verhoogd. Met het oog op een vastgelegde werkperiode dienen voor een juiste beoordeling ook de hierin optredende vrijloop- en stilstandtijden van de machine in acht te worden genomen. Hierdoor kan de belasting over de totale werkperiode aanzienlijk worden verminderd.

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequentie! Gevaar voor ongevalten

De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
In Noord-Amerika mogen alleen Festoolmachines met een spanningsopgave van 120 ~V / 60 ~Hz worden ingezet.

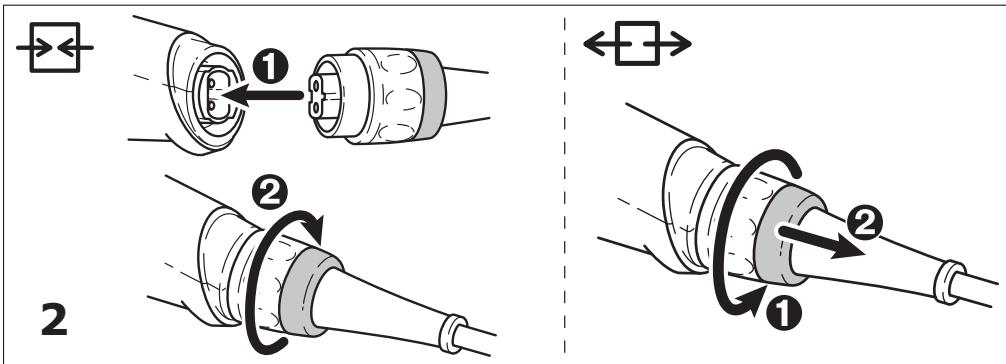

Zie figuur [2] voor het aansluiten en ontkoppelen van het netsnoer [1-7].
Steek de netstekker in een stopcontact.

Het elektrisch gereedschap heeft aan beiden kanten een schakelaar [1-2] om de machine aan en uit te zetten.

De PSB 400 EBQeftaarbijeen gaseefschakelaar [1-3] met inschakelblokkering [1-4].Gebruik voor hetcontinubedrijf de schakelaar [1-2].

7 Installingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Haal vór alle werkzaamheden aan de machine.altijd de stekker uit het stopcontact!

7.1 Gereedschap wisselen

VOORZICTIG

Heet en scherp gereedschap Gevaar voor letsel

▶ Draag veiligheidshandschoenen.

Zaagblad selecteren

! Plaats alleen zaagbladen met enkelnokkenschacht (T-schacht). Het zaagbladdient Niet langer te zijn dan voor de bestemde zaagsnedeoodzakelijk is. Voor een betrouwbare geleiding moet het zaagblad tijdens het zagen op ieder punt aan de onderzijde van het werkstuk uitsteken.

① Gebruik bij het werkken met de verstek- en adapterzool alleen vertande zaagbladen. Wij raden het Festool-zaagblad S 105/4 FSG aan.

Zaagblad plaatsen

Haal de stekker.altijduit het stopcontact alvorens het gereedschap te wisselen!

Schuif zo nods de bescherming gegen stof en spanen [3-1] maar boven.

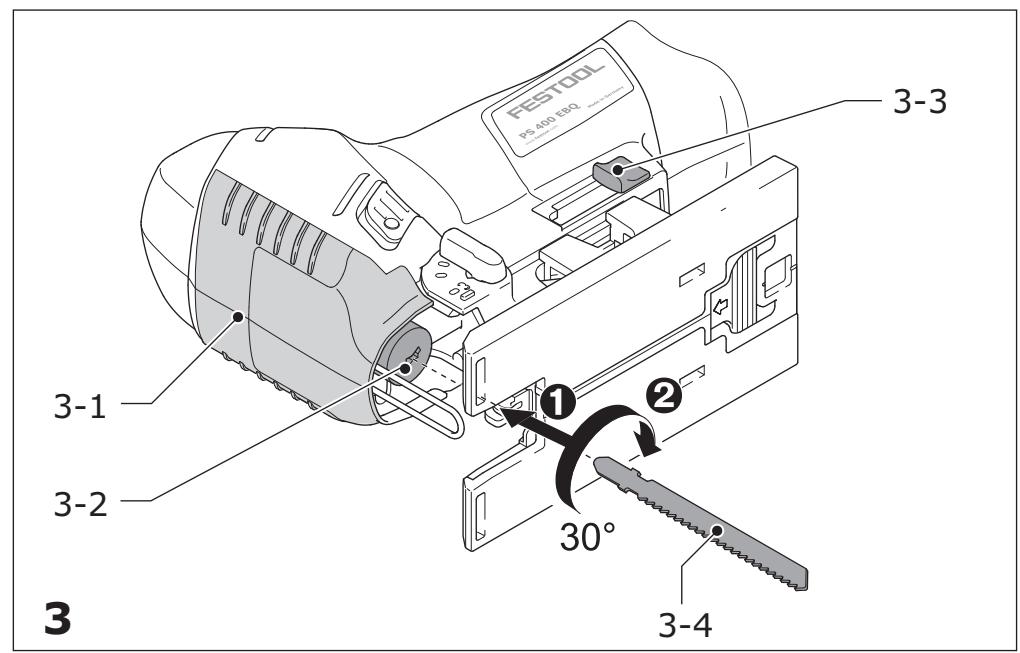

Schuif het zaagblad [3-4], met de tanden in de zaagrichting tot aan de aanslag in de opening [3-2].
Draai het zaagblad [3-4] ca. 30^ met de klok mee tot het inklikt.

De geleidebekken stellen zich automatisch op het ingezette zaagblad in.

Controller of het zaagblad goed bevestigd is. Een los zaagblad kan uit de machine vallen en letsel toebrengen.

① Bij zeer korte zaagbladen is het nuttig de zaagtafel te verwijderen (zie hoofdstuk 7.4) voordat u het zaagblad inbrengt.

Zaagbladuitwerpen

(1) Houd het elektrisch gereedschap bij het uitwerpen van het zaagblad zo, dat geen personen of dieren door het uitgeworpen zaagblad gewond raken.
Schuif de zaagblad-uitwerping [3-3] tot aan de aanslag maar voren.

Wanner het zaagblad Niet wordt uitgeworpen: De decoupeerzaag 3 - 10 sec. met hoog toerental lately lopen. Zaagblad-uitwerpen [3-3] opnieuw activeren.

7.2 Bescherming gegen stof en spanen gebruiken

De bescherming gegen stof en spanen [3-1] voorkomt dat spanen wegslingeren en bevordert een efficiente spanenafzuiig.

Schuif de bescherming gegen stof en spanen [3-1] met lichte druk maar beneden.

7.3 Splinterbescherming plaatsen

Met de splinterbescherming kan ook aan de kant waar het zaagblad maar buiten komt met splintervrije snijranden gezaagd worden.

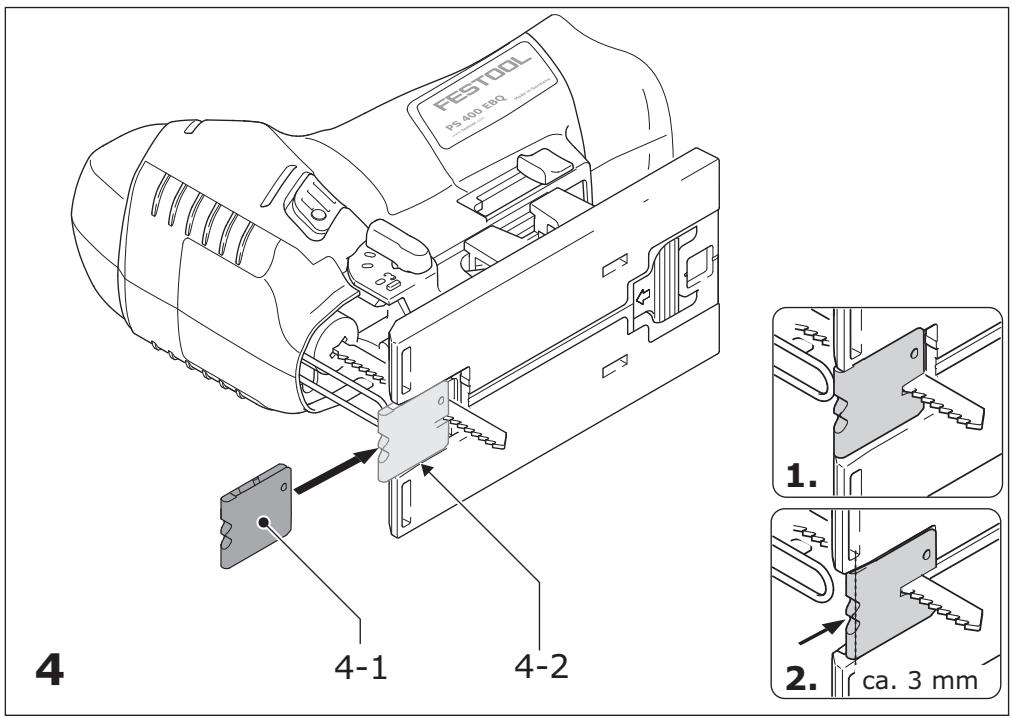

Schuif bij uitgeschakelde machine de splinterbescherming [4-1] tot aan het zaagblad op de geleiding [4-2],
schakel de decoupeerzaag in,
schuif bij lopende machine (Toerentaltrap 5) de splinterbescherming op een egaal vlak zo ver�n, tot deze op eén lijn ligt met de voorkant van de zaagtafel. De splinterbescherming worden hierbij ingezaagd.

① Na slijtage kan de splinterbescherming ca. 3 mm verder maar aktheren geschoven en verder gezruikt worden.
① Om ervoor te zorgen dat de splinterbescherming goed functioneert, dient deze aan weerskanten nauw aan het zaagblad aan te sluiten. Daarom要去 bij iedere wisseling van het zaagblad ook een neue splinterbescherming geplaatst worden om splintervrije snijvlakken te verkrijgen.

7.4 Zaagtafel wisselen

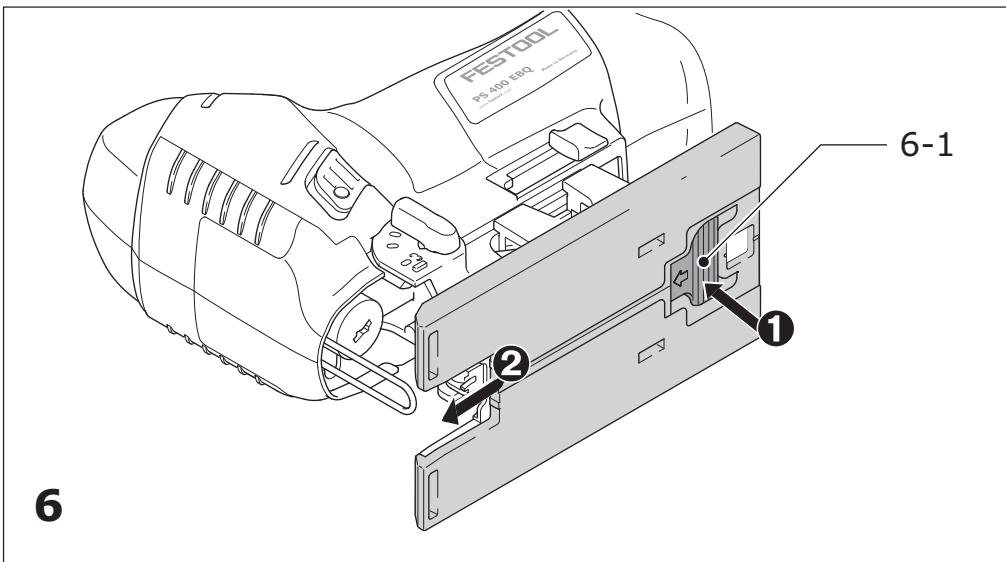

Open de wisselhendel [1-9].
Trek de zaagtafel omlaag en verwijder hem.
(1) De montage vindt plaats in omgekeerde volgorde! Let erop dat de zaagtafel stevig in de geleiding zit.

Inplaats van de zaagtafel kan de hoektafel WT-PS 400 of de aanpassingstafel ADT-PS 400 op de opname gemonteerd worden.

Zaag nooit zonder zaagtafel of een tafel die door Festool in het accessoireprogramma worden aangeboden.

7.5 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof

Stof kan gevaarlijk zijn voor de gezondheid. Werk waarom nooit zonder afzuiging.
Volg bij het afzuiigen van gezondheidsbedreigende stoffen.altijd de nationale voorschriften.

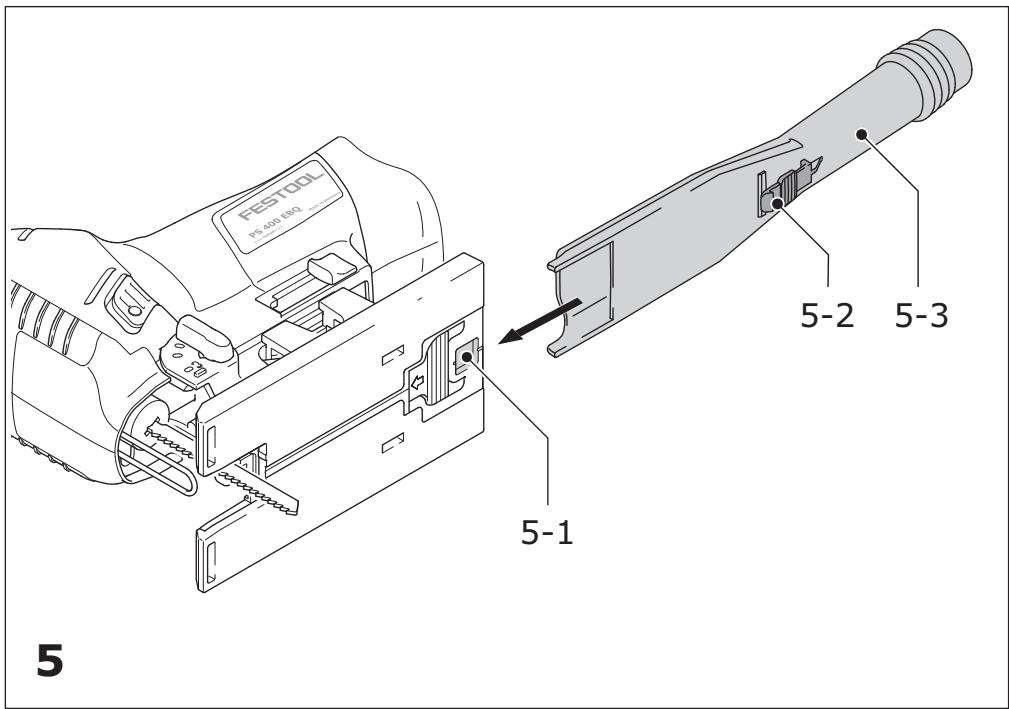

Met de afzuigadapter [5-3]{kunnen de decou-peerzagen op een afzuigapparaat (slangdoorsnede 27~mm ) worden aangesloten.

• Steek de afzuigadapter in de opening aan dechterzijde van de zaagtafel, zodat de haak [5-2] in de uitsparing [5-1] inklikt.
• Om de afzuigadapter te verwijderen drukt u op de haak [5-2].
  ① Door het geringe opgenomen vermogen van de machine (laag energieverbruik) schakelen de afzuigapparaten met inschakelautomaat pas bij de eigenlijke zaagsnede in.
  Stel het afzuigapparaat bij speciale toepassingen (bijv. laag aantal slagen, zachthout) in op continubedrijf.

Om verschillende materialen met een optima- le aanzet te{kunnen bewerken, beschikken de pendeldecoupeerzagen over een verstelbare pendelslag. Met de pendelslagschakelaar [1- 12] worden de gewenste stand gekozen:

Stand 0 = pendelslag uit

Stand 3 = maximale pendelslag

De geadviseerde afstelling van de pendelslag

Hard en zacht hout, spanplaten, 1-3 houtvezelplaten

Meubelplaten, triplex, Kunststoffen 1 - 2

Keramiek 0

Aluminium, non-ferro metalene 0 - 2

Staal 0-1

7.7 Regeling aantal slagen

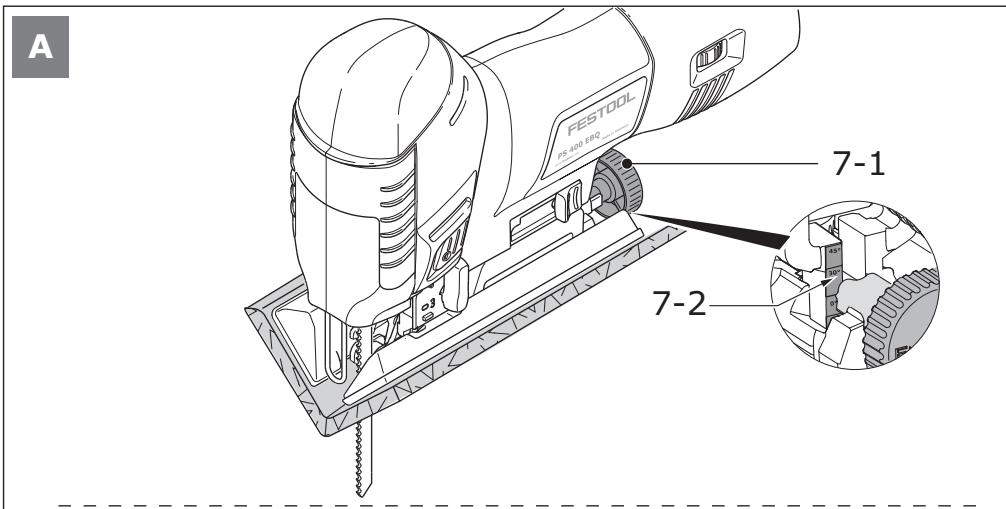

Het aantal slagen kan met de stelknop [1-5] traploosussen 1500 en 3800min^-1 (PSB 400 EBQ: 1000 - 3800 min ^-1 ) ingesteld worden. Daarmee kunt u de zaagsnelheid optimaal aan het betreffende materiaaal aanpassen.

In stand A is de automatische belastingsherkenning geactiveerd: Het aantal slagen gaat bij een onbelast toerental omlaag en stijgt bij de invalid in het werkstuk maar de hoogste waarde.

Aanbevolen aantal slagen (stand van de stelknop)

Hardhout, zacht hout,meubelplaat, A verlijmd hout, spanaplaut

Houtvezelpaat 4 - A

Kunststoff 3 - A

Keramiek, aluminium, non-ferromet-alten 3 - 5

Staal 2-4

8 Het werken met de machine

VOORZICHTIG

Sterk stofproducerend material (bijv. gipskarton)

Beschadiging van de machine door binnendringen van stof, gevaar voor letsel

Niet bovenhands bewerken!

Gebruik bij het bewerken vankleine of dunne werkstukken altijd een stabiele ondergrond resp.de CMS-module (accessaire).

Houd bij het werkken het elektrisch gereedschap bij de handgreep vast en leidt het langsdewenste zaaglijk. Geleid voor precieze zaagsnedes en een rustige loop het elektrisch gereedschap met beiden handen.

Vrij zagen op de aftekenlijk

Doorল driehoeksvorm toont de splinterbescherming [4-1] de zaaglijk van het zaagblad. Hierdoor worden het zagen op de aftekenlijk gemakkelijker.

8.1 Verlichting

WAARSCHUWING

De positie van het zaagblad kan door het stroboscooplicht bedrieglijk zijn Gevaar voor letsel

Zorg in de werkplaats voor een goede verlichting.

Voor de verlichting van de zaaglijk is een permanent respons. een stroboscooplicht ingebouwd:

tot ca. 2100 min^-1 : permanent Licht

vanaf ca. 2100 min ^-1 : stroboscooplicht

In bovenhandse positie (+ / - 45^) is de verlichting geheel uitgeschakeld.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Haal vór alle onderhouds- en reinigingswerkzaamheden de stekker.altijd uit het stopcontact!
Alle onderhouds- en reparatiewerkzaam-heden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen dooreen geauthoriseerde onderhoudswerkplaats worden uitgevoerd.

Beschadigde beveiligingsinrichtingen en onderdelen要去 op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en verrangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing.altijd vrij en schoon gehonden worden.

• Controller de geleiderol regelmatig op slijtage.
• Ontdoe de spaankap regelmatig van stofaf-zettingen.
• Reinig regelmatig de loopzool om krassen en schuurdippen op het oppervlak te voorkommen.

10 Accessoires

Maak uitsluitend gebruik van de voor deze machine bestemde originele Festool-accessoires en het Festool-verbruiksmaterialial, waar deze systemcomponenten optimaal op elkaar zijn afgestemd. Bij het gebruik van accessoires en verbruiksmaterialial van andere leveranciers is een kwalitatieve beinvloeding van de werkresultaten en een beperking van de garantieaanspraken waarschijnlijk. Alaar gelang de toepassing kan de slijtage van de machine of de persoonlijke belasting van uzelf toenemen. Bescherm waarom uzelf, uwmachine en uw garantieaanspraken door uitsluitend gebruik te make van originele Festool-accessoires en Festool-verbruiksmaterialiaal!

De bestelnummers voor accessoires en gereedschap vindt u in uw Festool-catalogus of op het internet op www.festool.com.

10.1 Zaagbladen, overige accessoires

Om uiteenlopend materiaal snel en zuiver te kunnen zagen besteht Festool voor alle werkzaamheden zaagbladen aan die special op Festool decoueerzagen zijn afgestemd.

10.2 Zagen met speciale loopzolen

Met de speciale loopzolen beschermt u hoogwaardige oppervlakken gegen krassen en schuurdippen.

Druk de loopzool in positie [6-1] in.
Schuif tegelijk de loopzool waar voren.
- Plaats een andere loopzool en schuif deze waarachten tot hij inklikt.

10.3 Zagen met de hoektafel

De hoektafel WT-PS 400 dient voor het zagen van buizen en binnen- en buitenhoeken tot 45^ .

Bij het zagen met de hoektafel is geen afzuiging möglichk!

Hoektafel monteren

Verwijder de zaagtafel [1-11] (zie hoofd-stuk 7.4).

• Plaats de hoektafel op de opname van de zaagtafel.
  Sluit de wisselhendel [1-9].

Let erop dat de hoektafel stevig in de geleiding zit.

Hoek instellen

Draai aan de stelknop [7-1] om de gewens-te hoek in te stellen.

Op de schaal [7-2]kest u de waarden -45°, 0° en +45° instellen.

Stand hoektafel	Toepassing
Afbeelding[7A]	Hoek, binnenhoek
Afbeelding[7B]	Hoek

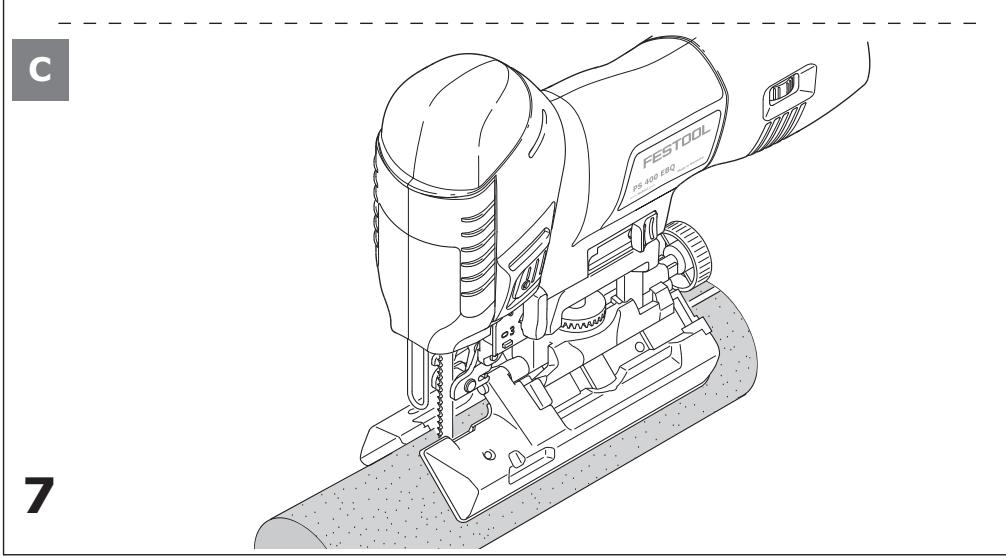

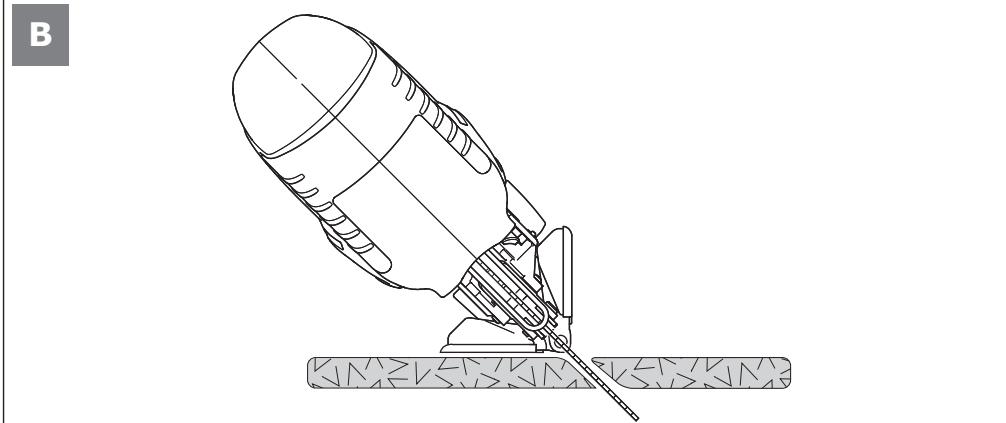

Afbeelding[7C]	Buitenhoek, buizen

WAARSCHUWING

Zagen van zaagdieptes

Gevaar voor letsel

Kies de zaagbladlengthe en de zaagdiepte zo, dat het zaagblad in ieder geval in het werkstuk blijft invaliden.

Bij 90^ zaagsnedes raden wij aan de hoektafel op eenlicht negatif aanl graden in te stellen om een stabiele loop te garanderen.

10.4 Zagen met de aanpassingstafel

De aanpassingstafel ADT-PS 400 dient ervoor om de decoupeerzaag op de Festool geleiderail, de cirkelsnijder KS-PS 400 en het modulesystem CMS aan te brengen.

Aanpassingstafel monteren

Verwijder de zaagtafel [1-11] (zie hoofdstuk 7.4).

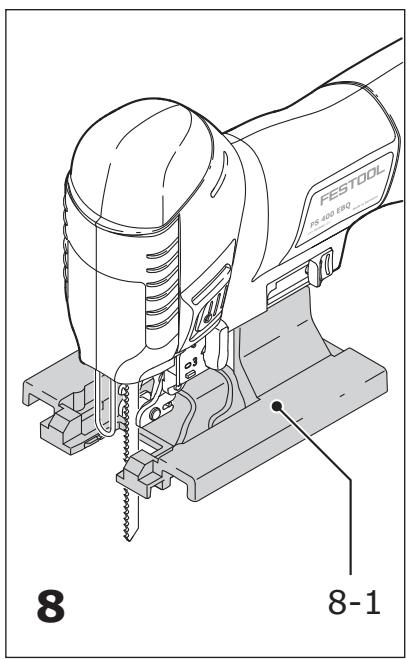

- Plaats de aanpassingstafel [8-1] op de opname van de zaagtafel.
Sluit de wisselhendel [1-9].

Let erop dat de aanpassingstafel stevig in de geleiding zit.

(1) Gebruik de afzuigaansluiting [1-8] ook met de aanpassingstafel.

Aanpassing aan de geleiderail FS

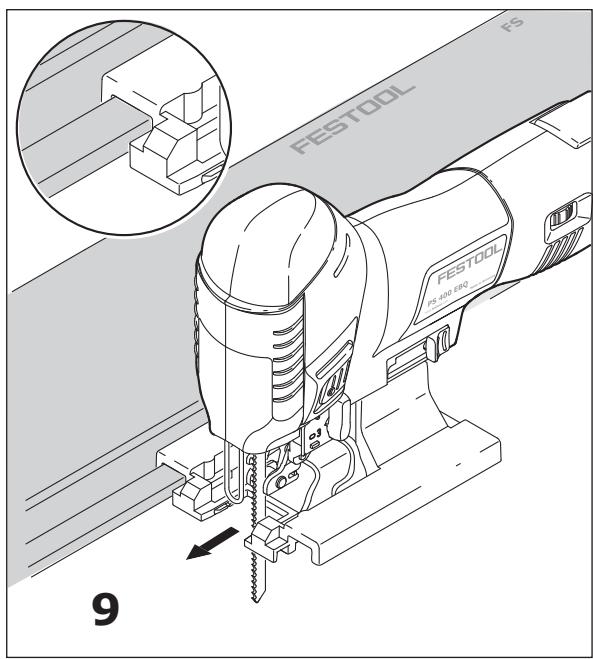

Met het gebruik van het Festool geleidesystem FS (afbeelding [9]) worden het gemakkelijker om rechte en precieze zaagsnedes te make, met name bij materiaaldiktes tot 20~mm

• Plaats de decoupeerzaag met gemonteerde aanpassingstafel [8-1] op de geleiderail.

Aanpassing aan de cirkelsnijder

Met de cirkelsnijder{kunnen cirkelvormige zaagsnedes met een diameter tussen 120 en 3000~mm gemaakt worden. De cirkelsnijder kan van beiden kanten aan de aanpassingstafel gemonteerd worden.

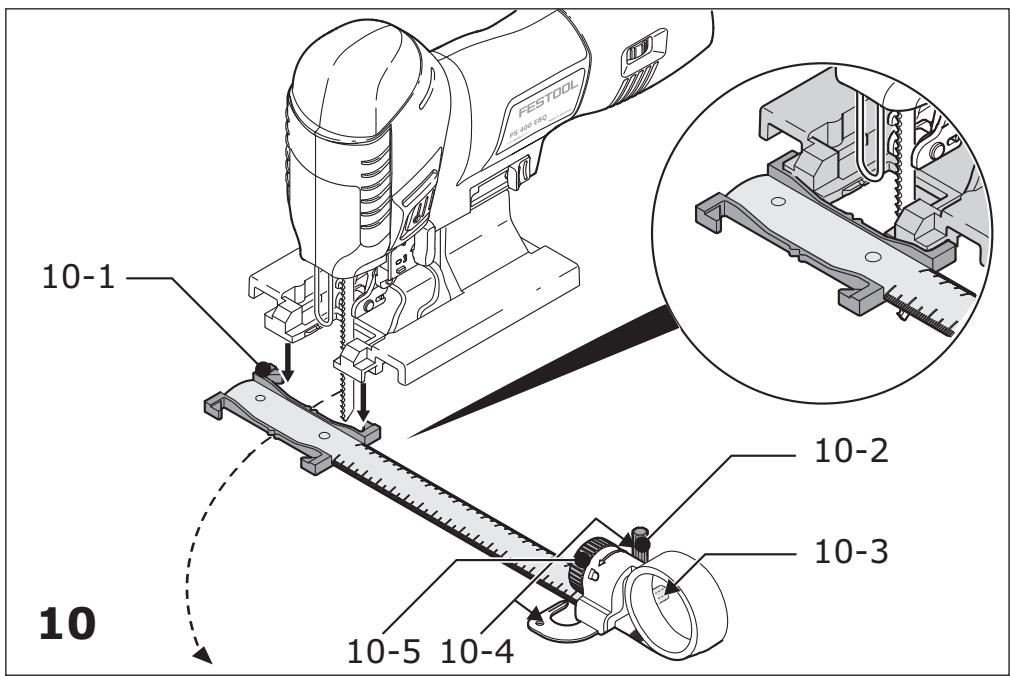

• Plaats de decoupeerzaag met de aanpassingstafel op de adapter [10-1] van de cirkelsnijder.
  Steek de centreerdoorn [10-2] in het boorgat [10-4] van de cirkelsnijder, dat in een rechte lijn t.o.v. het zaagblad ligt.
  Klem de maatband op de cirkelsnijder met de draaiknop [10-5] vast.
  ① Bewaar de centreerdoorn in de box [10-3].

Half stationair zagen met het Festool systemeem CMS

Door de inbouw van de decoupeerzaag in het Festool systeme CMS worden een half stationaire tafelcirkelzaag voor profielsnedes verkregen. Informatie hierover is te vinden in de prospectus CMS.
- Plaats de decoupeerzaag met aanpassingsstafel, zoals in de handleiding van de CMS-PS beschreiben, in de CMS.

11 Afvoer

Geef elektrisch gereedschap nicht met het huisvuii mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze af! Neem waar bij de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtig 2002/96/EG dieren oude elektrische apparaten geschaffen te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

12 Garantie

Voor onsze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijk bepalingen, minstens darüber 12 maanden. Binnen de lidstaten van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natuurlijke slijtage, overbelasting, ondeskundige behandeling of schadeveroorzaakt door de gebruiker of door gebruik ingaande gegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop bekend was, blijft uitgesloten van de garantie. Ook schade die is terug te voeren op het gebruik van Niet-originele accessoires en verbruiksmaterialien (bijv. schuurschijven) worden nicht in aanmerking genomen.

Klachten können alleen aanvaard worden als het toestel volledig maar de leverancier of的那一e een geauthoriseerde Festool-klantendienst-werkplaats teruggestuurd worden. Bewaar de gebruiksaanwijzing, veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvul-dig. Voor het overige gelden de actuèle garantiebepalingen van de fabrikant.

Opmerking

Wegens de permanente onderzoeks- en ontwikkelingswerkzaamheden zijn wijzigingen aan de hier gegeven technische informatie voorbehonden.

13 EG-conformiteitsverklaring

Decoupeerzaag	Serienr.
PSB 400 EBQ	496057, 496065
PS 400 EBQ	496056, 496064
Jaar van de CE-markering:2010

Wij verklaren in uitsluitende verantwoording dat dit product overeenkomt met de volgende richtlijnen en normen:

2006/42/EG, 2004/108/EG, EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

p9a. D. Jd aann nn

Hoofd onderzoek, ontwikkeling en technische documentatie

08.02.2010

REACH voor producten, accessoires en verbruiksmaterialiaal van Festool:

REACH is de sinds 2007 in heel Europa toepasselijke chemicalienverordening. Wij als „downstream-gebruiker“, dus als fabrikant van producten,+zijn ons bewust van once informatieplicht gegenover once klanten. Om u altijd over de meest actuèle stand van zaken op de hoogte te houden en over möglichke stoffen van de kandidatenlijst in once producten te informeren, hebben wij de volgende website voor u geopend:

www.festool.com/reach

Originalbruksanvisning
