GEBRUIKSAANWIJZING SBLR 2475 KRESS

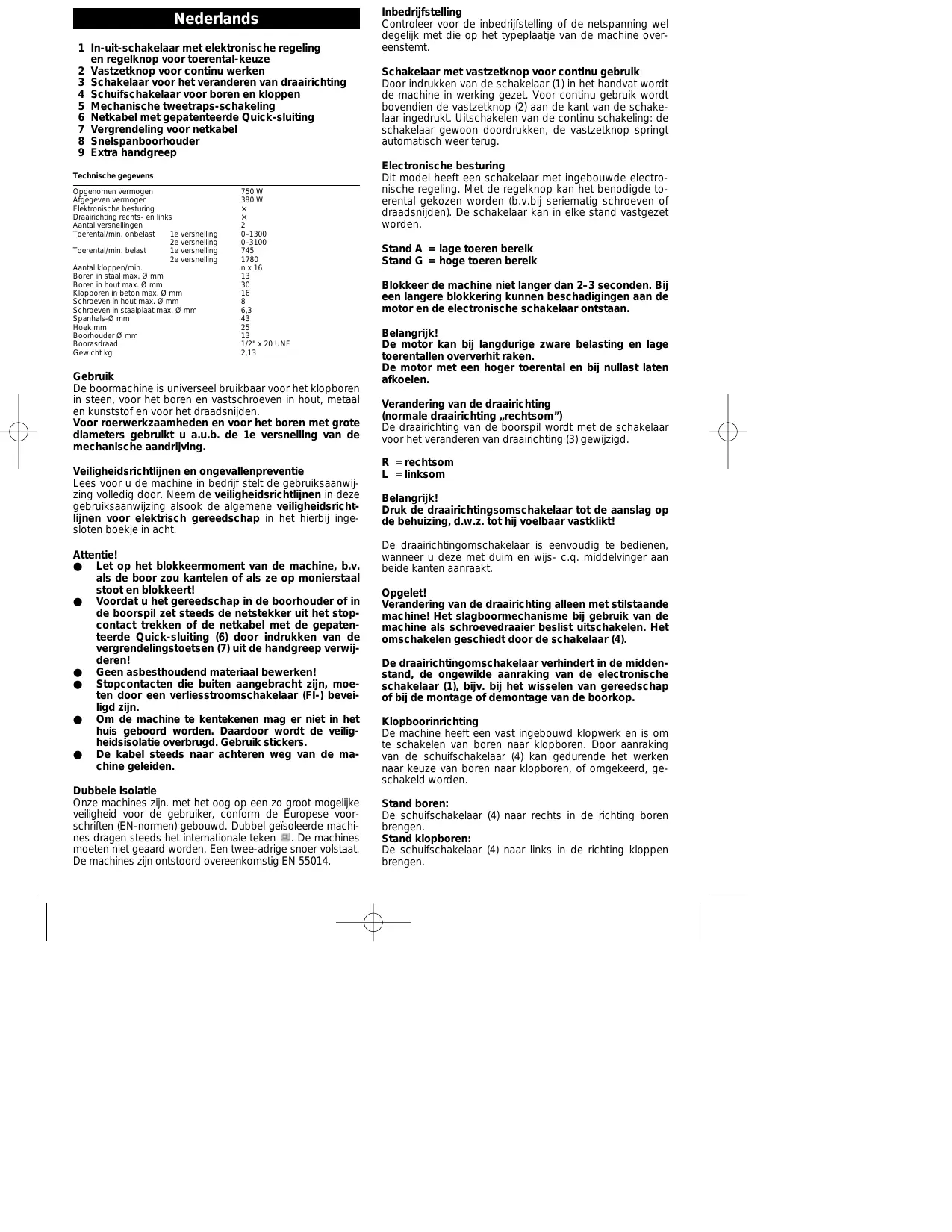

1/2" x 20 UNF 2,13 Gebruik De boormachine is universeel bruikbaar voor het klopboren in steen, voor het boren en vastschroeven in hout, metaal en kunststof en voor het draadsnijden. Voor roerwerkzaamheden en voor het boren met grote diameters gebruikt u a.u.b. de 1e versnelling van de mechanische aandrijving. Veiligheidsrichtlijnen en ongevallenpreventie Lees voor u de machine in bedrijf stelt de gebruiksaanwijzing volledig door. Neem de veiligheidsrichtlijnen in deze gebruiksaanwijzing alsook de algemene veiligheidsrichtlijnen voor elektrisch gereedschap in het hierbij ingesloten boekje in acht. Attentie! ● Let op het blokkeermoment van de machine, b.v. als de boor zou kantelen of als ze op monierstaal stoot en blokkeert! ● Voordat u het gereedschap in de boorhouder of in de boorspil zet steeds de netstekker uit het stopcontact trekken of de netkabel met de gepatenteerde Quick-sluiting (6) door indrukken van de vergrendelingstoetsen (7) uit de handgreep verwijderen! ● Geen asbesthoudend materiaal bewerken! ● Stopcontacten die buiten aangebracht zijn, moeten door een verliesstroomschakelaar (FI-) beveiligd zijn. ● Om de machine te kentekenen mag er niet in het huis geboord worden. Daardoor wordt de veiligheidsisolatie overbrugd. Gebruik stickers. ● De kabel steeds naar achteren weg van de machine geleiden. Dubbele isolatie Onze machines zijn. met het oog op een zo groot mogelijke veiligheid voor de gebruiker, conform de Europese voorschriften (EN-normen) gebouwd. Dubbel geïsoleerde machines dragen steeds het internationale teken . De machines moeten niet geaard worden. Een twee-adrige snoer volstaat. De machines zijn ontstoord overeenkomstig EN 55014. Inbedrijfstelling Controleer voor de inbedrijfstelling of de netspanning wel degelijk met die op het typeplaatje van de machine overeenstemt. Schakelaar met vastzetknop voor continu gebruik Door indrukken van de schakelaar (1) in het handvat wordt de machine in werking gezet. Voor continu gebruik wordt bovendien de vastzetknop (2) aan de kant van de schakelaar ingedrukt. Uitschakelen van de continu schakeling: de schakelaar gewoon doordrukken, de vastzetknop springt automatisch weer terug. Electronische besturing Dit model heeft een schakelaar met ingebouwde electronische regeling. Met de regelknop kan het benodigde toerental gekozen worden (b.v.bij seriematig schroeven of draadsnijden). De schakelaar kan in elke stand vastgezet worden. Stand A = lage toeren bereik Stand G = hoge toeren bereik Blokkeer de machine niet langer dan 2–3 seconden. Bij een langere blokkering kunnen beschadigingen aan de motor en de electronische schakelaar ontstaan. Belangrijk! De motor kan bij langdurige zware belasting en lage toerentallen oververhit raken. De motor met een hoger toerental en bij nullast laten afkoelen. Verandering van de draairichting (normale draairichting „rechtsom”) De draairichting van de boorspil wordt met de schakelaar voor het veranderen van draairichting (3) gewijzigd. R = rechtsom L = linksom Belangrijk! Druk de draairichtingsomschakelaar tot de aanslag op de behuizing, d.w.z. tot hij voelbaar vastklikt! De draairichtingomschakelaar is eenvoudig te bedienen, wanneer u deze met duim en wijs- c.q. middelvinger aan beide kanten aanraakt. Opgelet! Verandering van de draairichting alleen met stilstaande machine! Het slagboormechanisme bij gebruik van de machine als schroevedraaier beslist uitschakelen. Het omschakelen geschiedt door de schakelaar (4). De draairichtingomschakelaar verhindert in de middenstand, de ongewilde aanraking van de electronische schakelaar (1), bijv. bij het wisselen van gereedschap of bij de montage of demontage van de boorkop. Klopboorinrichting De machine heeft een vast ingebouwd klopwerk en is om te schakelen van boren naar klopboren. Door aanraking van de schuifschakelaar (4) kan gedurende het werken naar keuze van boren naar klopboren, of omgekeerd, geschakeld worden. Stand boren: De schuifschakelaar (4) naar rechts in de richting boren brengen. Stand klopboren: De schuifschakelaar (4) naar links in de richting kloppen brengen. Mechanische tweetrapsschakeling. De omschakeling geschiedt door draaien van de draaihendel (5). Stand 1 = machine draait langzaam Stand 2 = machine draait snel De schakeling met twee snelheden levert voordelen bij het boren en klopboren met kleine boordiameters tot ca. 8 mm. Aandrijving = schakelstand 2. Voor grotere diameters en voor roerwerkzaamheden. Aandrijving = schakelstand 1. Veiligheidskoppeling De slipkoppeling treedt in werking zodra het in de machine ingespannen werkgereedschap overbelast of klem geraakt of stootsgewijs afgeremd wordt. Motor en drijfwerk lopen verder maar het werkgereedschap blijft staan. De motor en het drijfwerk zijn tegen overbelasting beschermd. Stootsgewijze belasting van de tandwielen is uitgesloten. Snelspanboorhouder Deze boorhouder is speciaal voor klopboormachines ontwikkeld. De boorhouder heeft een speciale openingsvergrendeling die een ongewild losraken van de boor verhindert. Op gebruikelijke wijze spannen door de huls gewoon tot aan de aanslag te draaien. Een duidelijk hoor- en merkbaar klikken bevestigt de werking van de spankrachtvergrendeling. Spannen en openen van de boorhouder door vasthouden van de borgring. Schroeven De schroevedraaierstiften (bits) kunt u direct in de kiembus van de boor inspannen. Gebruik bij voorkeur kruiskopschroeven. Dank zij de zelfcentrering kan er veilig gewerkt worden. Let erop, dat ook steeds de passende schroevedraaierstiften gebruikt worden. Draadsnijden De klopboormachine is door de ingebouwde elektronische besturing en draairichtingomschakeling ook geschikt om schroefdraad te snijden. Het gebruik van machinedraadtappen wordt aanbevolen. De draadtap wordt in de boorhouder ingespannen. De elektronische besturing is zeer gevoelig en dient dienovereenkomstig te worden bediend om het afbreken van de draadtap – vooral bij het draadsnijden in voorgeboorde gaten – te vermijden. Het benodigde draaimoment kan met de regelknop in de schakelaar (1) ingesteld worden. Belangrijk! Alleen met lage toerentallen werken tijdens het draadsnijden. Belangrijke opmerking voor machines met rechts-enlinks draaiend mechanisme. Boorhouder De boorhouder is vastgezet met een draaimoment van 30 Nm. Alleen zo is verzekerd dat een linksdraaiende boorhouder niet per ongeluk van de boorspil loopt. Bij vervanging van de boorhouder dient de nieuwe boorhouder, voordat de machine weer in gebruik wordt genomen, ten minste met een draaimoment van 30 Nm vastgezet te worden. Voor het monteren van een nieuwe boorhouder dienen de langsvlakken op de boorhouder en de boorspil gereinigd te worden. Attentie! Vóór het demonteren en opnieuw monteren van de boorhouder steeds de netstekker uit het stopcontact trekken of de netkabel (6) door indrukken van de vergrendelingstoetsen (7) uit de handgreep verwijderen! regelmatig tijdens het werk of de klembus nog stevig op de boorspil zit. Let steeds op de juiste toerentallen, voor welk doel u de machine ook gebruikt. Polijsten en schuren gebeurt bij hoge toerentallen. Bij het boren moet de snelheid aan het te bewerken materiaal worden aangepast. Hoge toerentallen bij het boren in staal en steen veroorzaken snelle slijtage. Gebruik voor: Zachte materialen (hout en kunststof): WS-spiraalboren (gereedschapsstaal). Steen en beton: met hard metaal bewapende steenboren. Ijzer en staal: HSS-spiraalboren (speciaal snelsnijstaal). De boorhoudersleutel mag bij het gebruik van tandkransboorhouders niet met kettingen, snoeren of dergelijke aan de boormachine worden vastgemaakt en werkstukken mogen niet door de boor kunnen worden meegesleurd. Onderhoud De motor van de machine werd in de fabriek gesmeerd en behoeft geen speciaal onderhoud. Indien u gedurende een lange periode met de machine zeer zware arbeid verricht, raden wij u aan deze af en toe voor reinigingen en inspektie naar onze serviceafdeling te sturen. U vermijdt daardoor onnodige reparatiekosten en verhoogt de levensduur van de machine. Uw motor gaat langer mee als u na elke gedane arbeid het stof uit de ventilator verwijdert. Een gelijkmatige ventilatie is belangrijk voor de levensduur. Vervangen van de koolborstels Deze werk en alle verdere service-werkzaamheden voeren onze service-werkplaatsen snel en vakkundig uit. Netkabel Beschadigde snoeren mogen niet gebruikt worden. Ze dienen onverwijld te worden vervangen. Dat is dankzij de nieuwe netkabel met gepatenteerde Quick-sluiting (6) heel eenvoudig mogelijk. De beide vergrendelingstoetsen (7) indrukken en de netkabel (6) uit de handgreep trekken. Nieuwe netkabel in de handgreep steken en vastklikken. Netkabel met verschillende lengten zijn als extra toebehoren verkrijgbaar. Netkabel met gepatenteerde Quick-sluiting alleen voor elektrisch gereedschap van KRESS gebruiken! Probeer daar geen ander gereedschap mee aan te sluiten! Extra handvat Om veiligheidsredenen moet bij het werken met de klopboormachine altijd het extra handvat gebruikt worden. Dit maakt een bijzonder zekere geleiding van de boor en gelijktijdig een exacte instelling van de boordiepte door de boordiepte aanslag mogelijk. Trek de spanbout van de extra handgreep stevig vast. Alleen op die manier kan verhinderd worden dat zich de extra handgreep op de spanhals verdraaid of zich van de machine lost. Bijgeleverd toebehoren Extra handvat met boordiepte aanslag Geluids-/vibratieontwikkeling Meetwaarden berekend volgens EN 50144. Geluidsdrukniveau: 78+3 dB (A) Geluidsvermogenniveau: 91+3 dB (A) Emissiewaarde m.b.t. de arbeidsplaats: 81+3 dB (A) Het bedienend personeel moet oorbeschermers dragen. Attentie! Het is niet volledig uit te sluiten dat de klembus zich in de linksloop van de boorspil lost. Controleer dan ook De berekende versnelling bedraagt naargelang het type 15,6 m/s2. Wijzigingen die te maken hebben met technische verbeteringen, zijn voorbehouden. Milieubeveiliging Met het oog op het sparen van ressourcen neemt Kress uitgediende machines voor recycling terug. Dank zij hun modulaire constructie kunnen Kress-machines makkelijk in opnieuw bruikbare grondstoffen uit elkaar gehaald worden. Lever uw uitgediende Kress-machine in de speciaalzaak af of stuur ze direct naar Kress. Italiano Le macchine sono schermate contro i radiodisturbi secondo la norma EN 55014. 1 Interruttore con elettronica ad onda piena con manopola di impostazione per la preselezione della velocità 2 Bottone di fermo per il funzionamento continuo 3 Invertitore del senso di rotazione 4 Commutatore per il passaggio dalla perforazione a rotazione a quella a percussione 5 Cambio meccanico di velocità a due marche 6 Cavo di alimentazione con chiusura rapida brevettata 7 Bloccaggio per cavo di alimentazione 8 Mandrino a serraggio rapido 9 Maniglia supplementare Messa in funzione Prima della messa in funzione si deve controllare se la tensione di rete corrisponde alle indicazioni della targhetta dell'apparecchio. Dati tecnici Potenza assorbita Potenza erogata Elettronica di commando Rotazione destrorsa/sinistrorsa Numero delle velocità Velocità a vuoto g/min 1a marcia 2a marcia Velocità a pieno carico g/min 1a marcia 2a marcia Percussioni 1/minuto Perforazioni in acciaio max. Ø mm Perforazioni in legno max. Ø mm Percussioni in calcestruzzo max. Ø mm Avvitatura in legno max. Ø mm Avvitatura in lamiera max. Ø mm Ø collare alberino mm Misura angolare mm Apertura mandrino Ø mm Filettatura alberino Peso kg 750 W 380 W

1. Dit elektrisch werktuig werd met de grootste precizie vervaardigd

en wordt in de fabriek aan strenge kwaliteitscontroles onderworpen.

2. Daarom garanderen wij de kosteloze herstelling van fabricage- of

materiaalfouten die binnen 24 maanden vanaf de verkoopsdatum bij de eindverbruiker optreden. Wij hebben het recht defecte onderdelen te herstellen of door nieuwe te vervangen. Vervangen onderdelen worden opnieuw onze eigendom.

3. Ondeskundig gebruik of verkeerde behandeling alsook het openen

van de machine door niet-geautoriseerde hersteldiensten doen de garantie vervallen. Aan slijtage onderhevige onderdelen zijn van de garantieprestaties uitgesloten.

4. Er kan slechts aanspraak op garantie verleend worden als de

schade onverwijld gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties. 5. Gelieve in geval van storing de machine met ingevulde garantiebon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.

6. Door de door ons opgenomen garantieverplichtingen zijn alle

verdere aanspraken van de koper – met name het recht op koopvernietiging, prijsreductie of het eisen van schadevergoeding – uitgesloten.

7. De koper heeft echter naar keuze het recht op prijsreductie

(vermindering van de aankoopprijs) of op koopvernietiging (annuleren van het koopcontract), indien wij er niet in slagen, eventueel opgetreden defecten binnen een redelijke termijn te herstellen.

8. Niet uitgesloten zijn de eisen van schadevergoeding volgens

§§ 463, 480 alinea. 2, 635 BGB wegens niet bestaande, toegekende eigenschappen.

9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de

Bondsrepubliek Duitsland. Garanzia Garanti
