GEBRUIKSAANWIJZING CLUB LASER 7 JBSYSTEMS

NL - VERWIJDEREN VAN HET APPARAAT Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

AC 100~240V, 50/60Hz 250V 2A lente (20mm verre) 50W +/-25° Microphone interne 3 points XLR mâle / femelle 17 canaux 001  511 CW laser 60mW Vert (λ = 532nm) CW laser 350mW Rouge (λ = 650nm) CW laser 50mW Bleu (λ = 473nm) de type grande vitesse (20 kHz) 3B EN/IEC 60825-1 ED2, 2007-03 for Laser Safety 54,6cm x 16cm (28cm avec les attelles) x 35cm 12kg

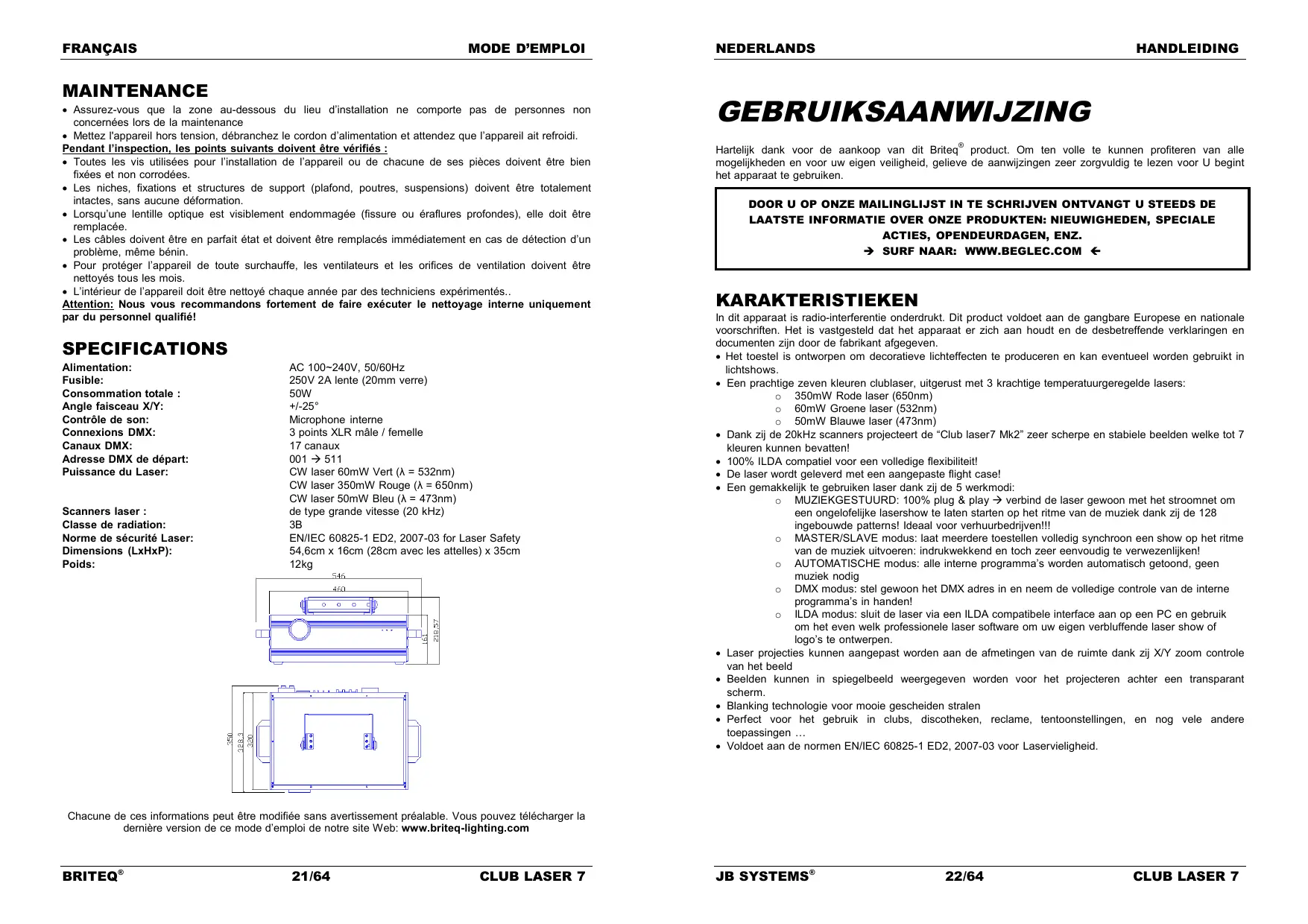

NEDERLANDS HANDLEIDING GEBRUIKSAANWIJZING ®

Hartelijk dank voor de aankoop van dit Briteq product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken. DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.  SURF NAAR: WWW.BEGLEC.COM 

KARAKTERISTIEKEN In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.  Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in lichtshows.  Een prachtige zeven kleuren clublaser, uitgerust met 3 krachtige temperatuurgeregelde lasers: o 350mW Rode laser (650nm) o 60mW Groene laser (532nm) o 50mW Blauwe laser (473nm)  Dank zij de 20kHz scanners projecteert de “Club laser7 Mk2” zeer scherpe en stabiele beelden welke tot 7 kleuren kunnen bevatten!  100% ILDA compatiel voor een volledige flexibiliteit!  De laser wordt geleverd met een aangepaste flight case!  Een gemakkelijk te gebruiken laser dank zij de 5 werkmodi: o MUZIEKGESTUURD: 100% plug & play  verbind de laser gewoon met het stroomnet om een ongelofelijke lasershow te laten starten op het ritme van de muziek dank zij de 128 ingebouwde patterns! Ideaal voor verhuurbedrijven!!! o MASTER/SLAVE modus: laat meerdere toestellen volledig synchroon een show op het ritme van de muziek uitvoeren: indrukwekkend en toch zeer eenvoudig te verwezenlijken! o AUTOMATISCHE modus: alle interne programma’s worden automatisch getoond, geen muziek nodig o DMX modus: stel gewoon het DMX adres in en neem de volledige controle van de interne programma’s in handen! o ILDA modus: sluit de laser via een ILDA compatibele interface aan op een PC en gebruik om het even welk professionele laser software om uw eigen verbluffende laser show of logo’s te ontwerpen.  Laser projecties kunnen aangepast worden aan de afmetingen van de ruimte dank zij X/Y zoom controle van het beeld  Beelden kunnen in spiegelbeeld weergegeven worden voor het projecteren achter een transparant scherm.  Blanking technologie voor mooie gescheiden stralen  Perfect voor het gebruik in clubs, discotheken, reclame, tentoonstellingen, en nog vele andere toepassingen …  Voldoet aan de normen EN/IEC 60825-1 ED2, 2007-03 voor Laservieligheid.

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d’emploi de notre site Web: www.briteq-lighting.com

NEDERLANDS HANDLEIDING VOOR DE IN GEBRUIKNAME Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer. Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing. Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen. Controleer de inhoud: Controleer of de doos volgende onderdelen bevat:  Handleiding  Club laser7 Mk2  2 sleuteltjes voor de sleutelschakelaar  Voedingskabel  dB25/dB25 ILDA kabel  Flight case  Aansluitkabel voor interlock veiligheidsschakelaar

VEILIGHEIDSVOORSCHRIFTEN: WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus. De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

CAUTION Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

 Verzeker er U van dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud.  Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens te beginnen met de onderhoudsbeurt.  De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.  Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel.  De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.  Laat de elektrische draad nooit in contact komen met andere draden.  Om een brand te voorkomen, dient het controletoestel van de lamp enkel gebruikt te worden met de adapter die bij het toestel geleverd werd. Wanneer de adapter beschadigd is, dient een adapter van hetzelfde model gebruikt te worden.  Sluit het apparaat niet aan op een elektronische dimmer.  Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel.  Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Er zitten geen onderdelen in het toestel die door de gebruiker moeten worden onderhouden.  Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.  Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.  De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn.  Gebruik best de originele verpakking als het toestel vervoerd moet worden.  Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen. Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden aan epilepsie.

LASER SAFETY INSTRUCTIES:

 Volgens de normen EN/IEC 60825-1 ED2, 2007-03 valt dit apparaat onder de klasse 3B lasers. Direct oogcontact met de laserstraal kan gevaarlijk zijn. GEVAAR: LASER STRALING ! Vermijd direct oogcontact! Laser straling kan oog en/of huid verbranding veroorzaken. Alle mogelijke maatregelen voor een veilig gebruik van dit apparaat moeten genomen worden.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt. Dit symbool betekent: Lees de handleiding!

Dit symbool bepaalt: de minimumafstand van te belichten voorwerpen. De minimumafstand tussen projector en het verlichte voorwerp moet meer dan 1 meter zijn. Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren. Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen. Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen. Gebruik dit apparaat uitsluitend binnenshuis. Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen. Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon. Houd het apparaat uit de buurt van kinderen. Dit apparaat mag niet door onervaren personen bediend worden. De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen.

 Dit product is een zogenaamde showlaser, veroorzaakt straling met een golflengte tussen 400 en 700nm bedoeld om effecten voor lichtshows te creëren.  Door de bouw van deze laser beweegt de laserstraal zo snel dat het oog enkel voor een erg korte tijd aan de laserstraling zal worden blootgesteld. Daarom kan het gebruik van deze laser voor lightshow toepassingen als veilig worden beschouwd.  Richt de laserstralen nooit op mensen of dieren en laat het apparaat nooit onbemand werken.  Deze laser mag enkel voor lightshows gebruikt worden. Het gebruik van een klasse 3B laser is enkel toegelaten als deze bediend wordt door een persoon die hiervoor opgeleid is en over de nodige ervaring beschikt.  Afhankelijk van de laser klasse kan het gebruik van een laser straling voortbrengen die permanente oog en/of huidbeschadiging kan veroorzaken. De wettelijke voorschriften voor het gebruik van lasers kan van land tot land verschillen. De gebruiker zal zich steeds informeren over de wettelijke voorschriften die in zijn land gelden en zich hieraan strikt houden! BRITEQ kan niet verantwoordelijk gesteld worden voor ongevallen die het gevolg zijn van een verkeerde installatie en/of gebruik van dit product!

16. X/Y MIRROR CONTROLE: gebruik deze schakelaars om het geprojecteerde beeld om te keren. Dit is bijvoorbeeld zeer handig wanneer u via de achterkant van een transparant scherm beelden projecteert. De X/Y spiegeling ka nook ingesteld worden met het controlepaneel en de LED display, zie hoofdstuk “HOE INSTELLEN” voor meer info betreffende de werking. 17. ILDA INGANG: wordt gebruikt om de laser via een ILDA interface met een computer te verbinden. Meer uitleg hierover vindt u verder in deze handleiding. 18. ILDA THROUGH: wordt gebruikt om het ILDA signaal te linken met de volgende “Club laser7 Mk2”.

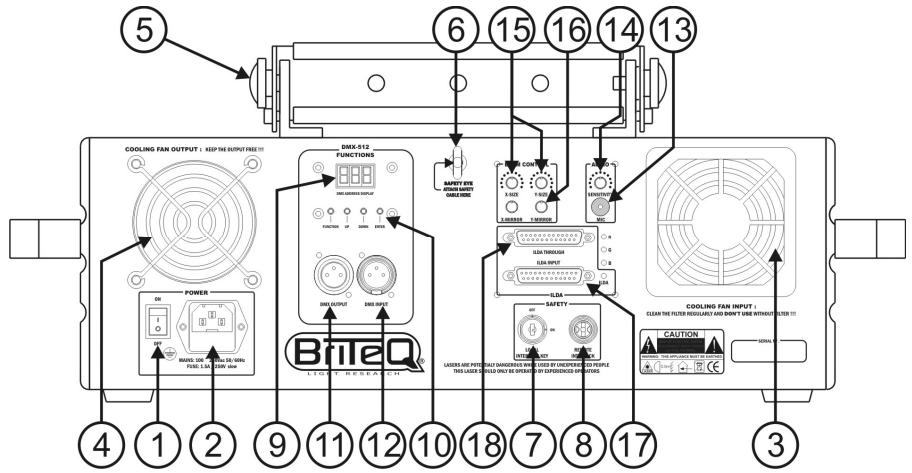

1. ON/OFF SCHAKELAAR: wordt gebruikt om het toestel aan/uit te zetten. 2. NETAANSLUITING: met IEC stekker en geïntegreerde zekeringhouder. Sluit hier de meegeleverde voedingskabel aan. 3. VENTILATOR (ingang): wordt gebruikt om de componenten die zich in het toestel bevinden aft e koelen. Verzeker u ervan dat de filter in de filter steeds aanwezig is alvorens u het toestel aan zet! Deze filter moet regelmatig gereinigd worden! Verwijder gewoon de plastic cover (trekken) en reinig de filter met een stofzuiger. 4. VENTILATOR (uitgang): wordt gebruikt om de componenten die zich in het toestel bevinden aft e koelen. Bedek nooit deze ventilatieopening! 5. OPHANGBEUGEL: met 2 spanbouten aan de zijkant om het toestel onder de gewenste hoek te bevestigen + gat om een bevestigingshaak aan vast te maken. 6. VEILIGHEIDSOOG: gebruikt om de veiligheidskabel vast te maken wanneer het toestel opgehangen wordt (zie paragraaf “ophangen van het apparaat”) 7. AAN/UIT SLEUTELSCHAKELAAR: wordt gebruikt om de laserstraal aan/uit te zetten. Gebruik de sleutels, opdat de laser enkel opgezet kan worden door een bekwame persoon. 8. INTERLOCK aansluiting: wordt gebruikt om de optionele stopschakelaar aan te sluiten (zie foto). Wanneer je op deze schakelaar duwt verdwijnt de straal onmiddellijk. BELANGRIJK! In het belang van uw eigen veiligheid raden wij u ten sterkste aan om deze optionele schakelaar aan te sluiten! 9. DISPLAY: toont het gekozen DMX-adres als het toestel in DMX-modus staat. Naast de DMX modus kunt u ook 4 andere werkmodi selecteren; verder in deze handleiding vindt u meer uitleg hierover. 10. CONTROLE PANEEL: wordt gebruikt om de verschillende functies van de lezer in te stellen. Meer uitleg hierover vindt u verder in deze handleiding. 11. DMX UITGANG: 3pin vrouwelijke XLR-connector die gebruikt wordt om de laser aan te sluiten op het volgende toestel in de DMX-keten. 12. DMX INGANG: 3pin mannelijke XLR-connector die gebruikt wordt om de universele DMX-kabels te verbinden. Deze ingang krijgt instructies van een DMX-controller. 13. INTERNE MICROFOON: De ingebouwde microfoon wordt gebruikt om de lasershow gelijk te laten lopen met het ritme van de muziek. 14. MUZIEKGEVOELIGHEID: Deze potentiometer wordt gebruikt om de muziekgevoeligheid aan te passen. Draai aan de potentiometer totdat de laser gelijkloopt met de muziek. 15. X/Y SIZE CONTROLE: gebruik deze controleknoppen om de afmetingen van het geprojecteerde beeld aan te passen aan de afmetingen van de locatie. U kunt de horizontale en verticale afmetingen afzonderlijk instellen.

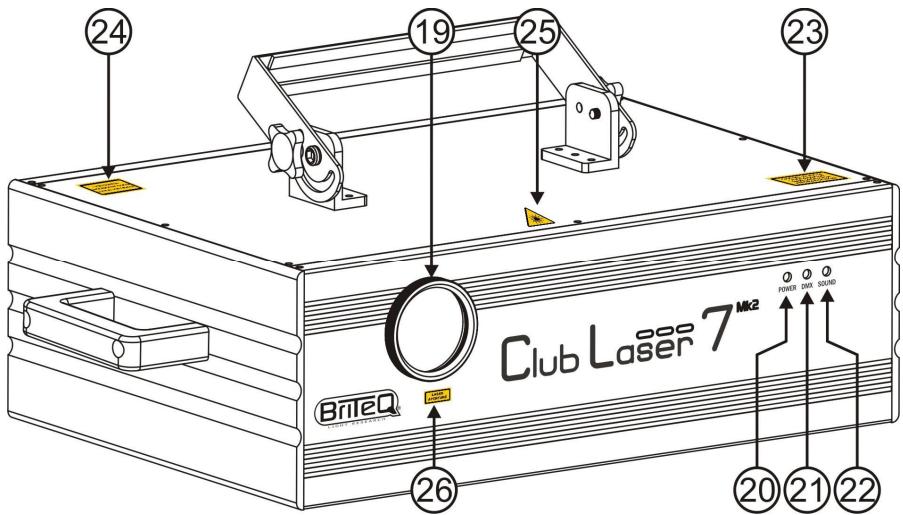

19. LASERUITGANG: Hier verlaat de laserstraal de behuizing; kijk NOOIT binnenin het toestel doorheen deze opening als het lasereffect aan staat! 20. POWER LED: geeft aan dat het toestel aan staat. 21. DMX LED: deze is aan wanneer de laser een DMX signaal detecteert. 22. SOUND LED: in music modus knippert deze LED op het ritme van de muziek. 23. WAARSCHUWINGSLABEL: “Opgelet – Klasse 3B laser. Laser Radiatie wanneer open. Vermijd blootstelling aan de straal.” 24. WAARSCHUWINGSLABEL: “Laser Radiatie. Vermijd blootstelling aan de straal. Klasse 3B laser” 25. LASER WAARSCHUWINGSTEKEN: waarschuwing voor een potentieel gevaarlijke laser, wanneer deze gebruikt wordt door onervaren personen. 26. WAARSCHUWINGSLABEL: “Laseropening”

OPHANGEN VAN HET APPARAAT

 Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installeringmaterialen moeten worden gebruikt; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd.  Overtuig U ervan dat het gebied onder installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud.  Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten.  Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt.  Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.

NEDERLANDS HANDLEIDING

 Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montage mag zelfs niet gedacht worden.  Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben.  De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechaniek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman om te controleren of de veiligheid nog steeds perfect is.

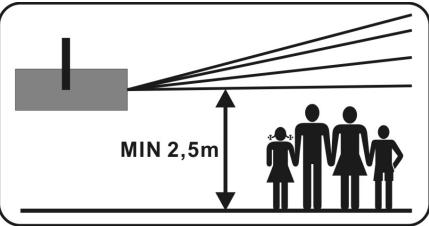

BEDIENINGSVOORSCHRIFTEN GEVAAR VOOR OOGLETSELS: bij de installatie er altijd voor zorgen dat het publiek nooit rechtstreeks in de laserstralen kan kijken. Bij de installatie moet men ervoor zorgen dat de laserstralen niet rechtstreeks op het publiek gericht worden.  Regelmatige pauzes bij het bedienen zijn noodzakelijk om het apparaat zo lang mogelijk te laten functioneren, daar het niet bedoeld is om onafgebroken te functioneren.  Zet het toestel niet aan en uit met korte tussenpozen; dit zou de levensduur van de lasers verkorten.  Trek altijd de stekker uit het stopcontact als het apparaat langere tijd geen dienst doet.  Stop, in geval van serieuze bedieningsproblemen, met het gebruiken van het apparaat en stel U onmiddellijk in verbinding met uw dealer.  Belangrijk: Kijk nooit rechtstreeks in de laserstraal. Gebruik het effect nooit in de aanwezigheid van mensen die aan epilepsie lijden. Pattern X/Y mirror control setup: Zie ook punt n°16 in de beschrijving.  Druk op de FUNC toets tot een van de hiernaast afgebeelde tekens op de display verschijnt.  Druk op de UP / DOWN om en van de 4 spiegelfuncties te kiezen:  UP toets: spiegelprojectie over de X as  DOWN toets: spiegelprojectie over de Y as  Druk op de ENTER toets om uw keuze te bevestigen. (de display “888” knippert 3 maal) U kunt het toestel op 5 manieren bedienen: 1) MUZIEKGESTUURD (MASTER): De laser overloopt de voorgeprogrammeerde sequentie op het ritme van de muziek. Selecteer deze werkmodus wanneer u slechts 1 laser gebruikt (autonoom) of wanneer de laser het eerste toestel is (master) in de keten van meerdere Club laser7 Mk2 lasers.  Druk op de FUNC toets tot A1, A2, S1 of S2 op de display verschijnt  Druk op de UP / DOWN toetsen om een van de 2 muziekgestuurde shows te kiezen: S1 of S2  S1: voortdurend veranderende RANDOM show op het ritme van de muziek  S2: VOORGEPROGRAMMEERDE show op het ritme van de muziek  Druk op de ENTER toets om uw keuze te bevestigen. (de display “888” knippert 3 maal)  Zet wat muziek op en regel de gevoeligheid met de MUSIC SENSITIVITY knop (9) tot de laser mooi op het ritme van de muziek werkt. U kunt meerdere CLUB LASER7 MK2 lasers met elkaar linken: zet het eerste toestel in de keten in “Music mode” en alle andere toestellen in “Slave mode” zodat ze allemaal synchroon werken! Opmerking: wanneer er geen muziek gedetecteerd wordt zal de laser uit gaan (blackout).

NEDERLANDS HANDLEIDING

 S1: voortdurend veranderende RANDOM show  S2: VOORGEPROGRAMMEERDE show  Druk op de ENTER toets om uw keuze te bevestigen. (de display “888” knippert 3 maal) De laser zal automatisch de voorgeprogrammeerde sequentie uitvoeren. U kunt meerder CLUB LASER7 MK2 lasers met elkaar linken: zet het eerste toestel in de keten in “Auto of Music mode” en alle andere toestellen in “Slave mode” zodat ze allemaal synchroon werken! 3) SLAVE MODUS: De laser zal de instructies volgen welke door de eerste Club laser7 Mk2 laser (master) in de keten gegeven worden.  Verbind de DMX ingang van de laser met de DMX uitgang van de vorige laser in de keten.  Druk op de FUNC toets tot “SLA” op de display verschijnt  Druk op de ENTER toets om uw keuze te bevestigen. (de display “888” knippert 3 maal)

U kunt meerder CLUB LASER7 MK2 lasers met elkaar linken: zet het eerste toestel in de keten in “Auto of Music mode” en alle andere toestellen in “Slave mode” zodat ze allemaal synchroon werken! 4) DMX512 MODUS:

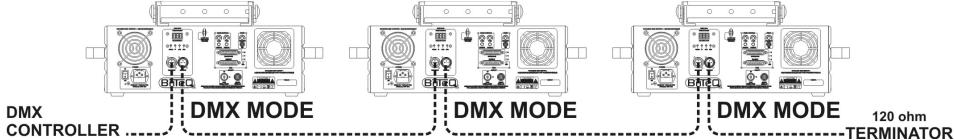

De laser kan via om het even welke standaard DMX controller bestuurd worden .  Verbind de DMX ingang van de laser met de DMX uitgang van het vorige toestel in de keten, of verbind deze onmiddellijk met de DMX uitgang van uw controller.  Druk op de FUNC toets tot een driedelig nummer op de display verschijnt  Druk op de UP / DOWN toetsen om het gewenste DMX-address te kiezen (van 001 tot 511)  Druk op de ENTER toets om uw keuze te bevestigen. (de display “888” knippert 3 maal) De Club laser7 Mk2 laser gebruikt 17 DMX kanalen. Hieronder vindt u de DMX-chart met de functies voor elk kanaal.

Meer informatie over DMX512: Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om lichtuitrustingen te bedienen. U moet uw DMX bediening en alle units met een symmetrische kabel van goede kwaliteit doorverbinden. Om vreemd gedrag van de lichteffecten, veroorzaakt door storing, te voorkomen, moet u een afsluitweerstand van 90Ω tot 120Ω aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit zal eenvoudig weg niet werken! Elk lichteffect in de keten heeft een eigen DMX startadres nodig zodat het weet welke commando’s van de bediening het moet ontcijferen.

2) AUTONOOM (MASTER): De laser overloopt automatisch de voorgeprogrammeerde sequentie. Selecteer deze werkmodus wanneer u slechts 1 laser gebruikt (autonoom) of wanneer de laser het eerste toestel is (master) in de keten van meerdere Club laser7 Mk2 lasers.  Druk op de FUNC toets tot A1, A2, S1 of S2 op de display verschijnt  Druk op de UP / DOWN toetsen om een van de 2 autonome shows te kiezen: A1 of A2

NEDERLANDS HANDLEIDING DMX-CONFIGURATIE: BELANGRIJKE OPMERKING: DMX kanaal1 wordt gebruikt om de verschillende werkmodi in te stellen.  Om de laser volledig via 17 kanalen te benutten moet kanaal 1 ingesteld zijn op een waarde van 217 of meer.  Wanneer kanaal 1 ingesteld is op een waarde tussen 177 en 216 kunt u kanaal 2 gebruiken om een van de 46 mini laser shows te kiezen!

8 Groepen (zie aparte motievenlijst)

16 motieven in elke groep (zie aparte motievenlijst)

BEWEGING OVER DE X AS Paars Lichtblauw

Volledig motief zonder knipperen

Rol in tegenwijzerzin

Rol in tegenwijzerzin

Rol in tegenwijzerzin

Beweging in wijzerzin

Beweging in tegenwijzerzin

Beweging in wijzerzin

Beweging in tegenwijzerzin

NEDERLANDS HANDLEIDING NEDERLANDS HANDLEIDING ONDERHOUD MOTIEVENLIJST Met de DMX kanalen 2 en 3 kunt u een van de 128 voorgeprogrammeerde motieven kiezen:  CH2 (horizontaal): kies een van de 8 groepen  CH3 (verticaal): kies een van de 16 motieven in elk van de 8 groepen

 Let er op dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud. Bij inspectie moeten de volgende punten worden gecontroleerd.  Alle installatieschroeven en alle onderdelen moeten goed vastgedraaid zijn en mogen niet verroest zijn.  Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten) mogen absoluut niet verwrongen zijn.  Een optische lens die klaarblijkelijk beschadigd is door barsten of diepe krassen moet vervangen worden.  De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zelfs maar een klein probleem ontdekt werd.  Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren en de ventilatieopeningen elke maand gereinigd te worden.  De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit.  Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.  Reinig met een zachte doek en gebruik normale glasreinigende producten.  Droog de onderdelen altijd zorgvuldig af, Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!!

Netvoeding: Zekering: Stroomverbruik: X/Y Beam angle: Geluidscontrole: DMX aansluitingen: DMX kanalen: DMX startadres: Laser vermogen:

Laser scanners: Laserstraling classe: Laser veiligheidsnorm: Afmetingen (BxHxD): Gewicht:

AC 100~240V, 50/60Hz 250V 2A traag (20mm glas) 50Watt +/-25° Interne microfoon 3pins XLR mannelijk/ vrouwelijk 17 kanalen 001  511 60mW Groene CW laser (λ = 532nm) 350mW Rode CW laser (λ = 650nm) 50mW Blauwe CW laser (λ = 473nm) type high speed 20kHz 3B EN/IEC 60825-1 ED2, 2007-03 voor Laserveiligheid 54,6cm x 16cm (28cm met ophangbeugel) x 35cm 12kg

192-207 208-223 224-239 240-255

5) ILDA CONTROLE: Deze laser kan gecontroleerd worden via om het even welke PC die uitgerust is met ILDA compatibele software + hardware. Van zodra de ILDA ingang (17) van de laser verbonden is met de ILDA compatibele controller, zal de laser onmiddellijk overschakelen op ILDA controle modus: de mogelijkheden van de ILDA software zullen nu bepalen wat u kunt doen en wat niet… ILDA soft- en hardware zijn verkrijgbaar bij verschillende onafhankelijke leveranciers, zoals onder andere: - PHOENIX software (www.bocatec.de) - PANGOLIN software (www.pangolin.com) - En vele andere, aan u om te overwegen wat het beste is voor uw toepassingen en uw budget …

Elke inlichting kan veranderen zonder waarschuwing vooraf U kan de laatste versie van deze handleiding downloaden via Onze website: www.briteq-lighting.com
