GEBRUIKSAANWIJZING TS 55 Q FESTOOL

D	Originalbetriebsanleitung/Ersatzteilliste	7
GB	Original operating manual/Spare parts list	14
F	Notice d'utilisation d'origine/Liste de pieces de rechange	20
E	Manual de instrucciones original/Lista de piezas de repuesto	26
I	Istruzioni per l'uso originali/Elenco parti di ricambio	33
NL	Originele gebruiksaanwijzing/Lijst met reserveonderdelen	39
S	Originalbruksanvisning/Reservdelsliste	45
FIN	Alkuperäiset käytöohjeet/Varaosaluettelo	51
DK	Original brugsanvisning/Reservdelsliste	57
N	Originalbruksanvisning/Reservdelsliste	63
P	Manual de instruções original/Lista de peças sobreselentes	69
RUS	Оригинал Рожовсква по заимлуатаци/Перechень залих частей	76
CZ	Originál námodu k obsluze/Seznam náhradních dílù	83
PL	Oryginalna instrukcja eksploatacji/Lista.czěsci zamiennych	88

TS 55 EBQ
TS 55 EQ
TS 55 Q

Technische gegevens	TS 55 EBQ/TS 55 EQ	TS 55 Q
Vermogen	1200 W	1050 W
Toerental (onbelast toerental)	2000 - 5200 min-1	6500 min-1
Schuine stand	0° - 45°	0° - 45°
Zaagdiepte bij 0°	0 - 55 mm	0 - 55 mm
Zaagdiepte bij 45°	0 - 43 mm	0 - 43 mm
Afmetingen zaagblad	160x2,2x20 mm	160x2,2x20 mm
Gewicht machine	4,5 kg	4,4 kg
Beschermingsklasse	☐/II	☐/II

De aangegeven afbeeldingen staan aan het begin van de gebruiksaanwijzing.

Symbolen

Waarschuwing voor algemeen gevaar

Handleiding, instructies lezen!

Veiligheidsbril dragen.

Conform de bepalingen zijn de machines bestemd voor het zagen van hout, op hout gelijkende materialen, gips- en cementgebonden verzelstoffen en kunststoffen. Met de door Festool aangeboden speciale zaagbladen voor aluminium+kunnen de machines ook voor het zagen van aluminium worden gebruikt.

Er mogen alleen zaagbladen met de volgende eigenschappen worden gezruikt: diameter zaagblad 160 mm; zaagbreedte 2,2 mm tot 2,6 mm;uitboring 20 mm; stambladdekte max. 1,8 mm; geschikt voor een toerental van maximaal 9500min^-1 .

Geenslijpschijven gebruiken.

Festool-elektrogereedschap mag alleen worden ingebouwd in werktafels die hiervoor door Festool bestemd+zijn. Door inbouw in andere of zichgemaaakte werktafels kan het elektrogereedschap onveilig worden, met möglichk ernstige ongevallen als gevolg.

Voor schade en ongevalten ten gevolge van Nietreglementair gebruik is uitsluitend de gebruiker aansprakelijk!

2 Veiligheidsinstructies

2.1 Algemene veiligheidsvoorschriften

LET OP! Lees alle verilgheidsvoorschriften en instructies. Wanner de waarschuwin-

gen en instructies nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg生態.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te können raadplegen.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

2.2 Machinespecifieke veiligheidsinstru-ties

1) Zaagmethode

a) GEVAAR: Kom met uw handen nicht in het zaagbereik en raak het zaagblad Niet aan. Houd met uw tweede hand de extra grep of de motorbehuizing vast. Wanner u de cirkelzaag vasthoudt met beiden handen,+kunnen ze Niet gewond raken door het zaagblad.
b] Kom Niet met uw handen onder het werkstuk. De beschermkap kan u onder het werkstuk Niet beschermen gegen het zaagblad.
c] Pas de zaagdiepte aan de dikte van het werkstuk aan. Er mag minder dan een volledige tandhoogte zichbaar� onder het werkstuk.
d) Houd het werkstuk dat gezaagd moet worden nooit met de hand of boven uw been vast. Zet het werkstuk vast op een stabiele ondergrond. Het is belangrijk het werkstuk goed te bevestigen, om het gevaar van lichaamscontact, beklemming van het zaagblad of controverlies tot een minimum terug te brengen.
e] Houd het apparaat alleen aan de geisoleerde greepvlakken vast wonneer u werkzaamheden uitvoert waar bij het snijgereedschap verborgen stroomleidingen of de kabel van het apparaat zich kan raken. Contact met een spanningvoerende leiding zet de metalen onderdelen van het apparaat onder spanning en veroorzaakt een elektrische schok.
f) Gebruik bij het in de lenghte snijden.altijd een aanslag of een geleiderail. Hierdoor wordt de snijnauwkeurigheid verbeterd en de kans op

beklemming van het zaagblad verminderd.

g] Gebruik alkijd zaagbladen met de juiste grootte, die geschikt zijn voor de vorm van de opnameflens (ruitvormig of rond). Zaagbladen die Niet bij de montagedelen van de zaag passen, lopen onregelmatig en leiden tot controverlies.
h) Gebruik nooit beschadigde of verkeerde zaagblad-spanflenzen of -schroeven. De zaagbladspanflenzen en -schroeven zijn special voor uw zaag ontworpen, voor optimale prestaties en gebruiksveilighheid.

i)

Draag een passende persoon-lijke veiligheidsuitrusting:

gehoorbescherming, veiligheidsbril, stofmasker bij werkzaamheden waar bij stof vrijkomt en veiligheidshandschoenen bij

het bewerken van ruwe materialen en het wisselen van gereedschap.

2]

Terugslagoorzaken en veiligheidsvoorschriften

• een terugslag is de onverwachtte reactie van een hakend, klemmend of verkeerd uitgericht zaagblad, die tot gevolg heeft dat de zaag zich ongecontroleerd van het werkstuk af en in derichting van de gebruiker kan bewegen.
• wonneer het zaagblad zich in de sluitende zaagspleet vasthaakt of klem komt te zitten, raakt het geblokkeerd en worden het apparaat door de kracht van de motor in de richting van de gebruiker teruggeslagen.
• worden het zaagblad in de zaagsnede verdraaid of verkeerd uitgericht, dan+kunnen de tanden van het achechterste zaagbladgebied zich vasthaken in het oppervlak van het werkstuk,waardoor het zaagbladuit de zaagspleet en terug in de richting van de gebruiker.

Een terugslag is het gevolg van een onjuist of verkeerd gebruik van de zaag. Dit kan worden voorkomen door de juiste voorzorgsmaatregelen te nemen, zoals hierna beschreiben.

a) Houd de zaag met beiden handen vast en breng uw armen in zo'n positie dat u de terugslagkrachten kurz weerstaan. Blijf alkijd aan de zichkant van het zaagblad en breng het zaagblad nooit in een lijn met uw lichaam. Bij een terugslag kan de cirkelzaagaar achteren springen, maar wanner de juiste maatregelen zich getroffen kan de gebruiker de terugslagkrachten beheersen.
b] Als het zaagblad beklemd raakt of het zagen om een andere reden worden onderbroken, LAST U DE IN-/uit-schakelaar los en houdt u de zaag rustig in het materiaal tot het zaagblad volle-

dig stilstaat. Probeer zolang het zaagblad zich beweegt of er een terugslag kanplaatsvinden nooit om de zaag uit het werkstuk te halen of waar achteren te trekken. Ga na wat de oorzaken zijn van de beklemming van het zaagblad en heb deze op door passende maatregelen te nemen.

c) Wonneer u een zaag die in het werkstuk steekt waar wilt starten, centreert u het zaagblad in de zaagspleet en contrôleert u of de zaagtanden Niet in het werkstuk�n blijven haken. Is het zaagblad beklemd geraakt, dan kan het zich bij het opnieuw starten van de zaag uith het werkstuk bewegen of een terugslag veroorzaken.
d] U dient grote platen te stutten om het risico van een terugslag als gevolg van een beklemd zaagblad te verkleinen. Grote platen können doorbuigen onder hun eigengewicht. Platen dienen aan beiden kanten, zowel bij de zaagspleet als bij de rand, te worden gestut.
e) Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerduitgerichte tanden leiden door de te nauwezaagspleet tot een grotere wrijving, beklemming van het zaagblad en terugslag.
f) Draai voor het zagen de snijdiepte- en snijhoe-kinstellingen vast. Wanner deinstallingen tijdens het zagen gewijzigd worden, kan het zaagblad beklemd raken en een terugslag optreden.
g] Wees bijzonder voorzichtig wanner u een „invalsnede“ in een verborgen gebied, bijv. een bestaande wand,uitvoert. Het invalidende zaagblad kan bij het zagen in verborgen objecten geblokkeerd raken en een terugslag veroorzaken.

3]

Functie van de beschermkap

a) Controller voor gebruik.altijd of de beschemkap goed sluit. Gebruik de zaag Niet wanner de beschemkap Niet vrij bewogen kan worden en Niet direct sluit. Klem of bind de beschemkap nooit vast; daardoor zou het zaagblad onbeschermd+zijn. Als de zaag per ongeluk op de grond valt, kan de beschemkap gebogen worden.Zorg ervoor dat de beschemkap vrij beweegt en bij alle zaaghoeken en-dieptes noch het zaagblad noch andere deel raakt.
b) Controller de toestand en de functie van de veer van de beschemkap. Werken de beschemkap en de veer Niet fouloos, wacht dan met het gebruik van het apparaat. Beschadigde delen, plakkerige afzettingen of ophopingen van spaanders zorgen ervoor dat er bij de werkung van de beschemkap vertraging optreedt.
c] Beveilig bij de "invalzaagsnede", die nicht in een rechte hoek uitgevoerd worden, de grondplaat

van de zaag gegen het zijdelings verschuiven. Verschuiven in zichwaartse richting kan ertoe leiden dat het zaagblad beklemd raakt en een terugslag veroorzaakt.

d) Leg de zaag Niet op de werkbank of op de grond zonder dat de beschemkap het zaagblad afdekt. Een onbeschermd, nalopend zaagblad beweegt de zaag gegen de zaagrichting in en zaagt wat het op zich weg tekenkomt. Houd hierbij rekening met de nalooptijd van de zaag.

4) Functie van de spouwmes

a) Gebruik het voor het spouwmes passende zaagblad. Opdat het spouwmes werkkt,要去 het stamblad van het zaagblad dunner�n dan het spouwmes en de tandbreedte meer dan de dikte van het spouwmes bedragen.
b] Stel de splijtwig af volgens de beschrijving in de gebruiksaanwijzing. Een verkeerde sterkte, stand en uitlijning+kunnen tot gevolg hebben dat de splijtwig een terugslag Niet efectiefverhindert.
c) Gebruik de splijtwig algtd, ook bij „invalsnes". De splijtwig worden bij de materiaalinalaar boven gedrukt en veert na de invalid bij hetaar voren schuiven van de cirkelzaag zichstandig in de zaagspleet.
d) De splijtwig kan alleen werken als hij zich in de zaagspleet befindt. Bij korte snedes kan de splijtwig een terugslag Niet effectief verhinderen.
e) Gebruik de zaag Niet met een verbogen splijtwig. Door eenkleine storing kan vertraging optreden bij het sluiten van de beschermkap.

2.3 Informatie over geluidsoverlast en trilling

De volgens EN 60745 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau/geluidsvermogensniveau

TS 55 EBQ/TS 55 EQ	95/106 dB(A)
TS 55 Q	96/107 dB(A)
Meetonzekerheidstoeslag	K = 3 dB

Draag gehoorbescherming!

Totale trillingswaarden (vectorsom van drie rich-tingen) bepaald volgens EN 60745:

Trillingsemissiewaarde (3-assig)

Zagen van hout:	ah< 2,5 m/s2
Zagen van metaal:	ah< 2,5 m/s2
Onzekerheid	K = 1,5 m/s2

De aangegeven emissiewaarden (trilling, geluid) zijn gemeten volgens de testvoorwaarden in EN 60745 en dieren voor de machinevergelijking. Aande hand van deze waarden kan ook een voorlopigeinschatting van de trillings- en geluidsbelasting

tijdens het gebruik worden gemaakt. De aangegeven emissiewaarden gelden voor de belangrijkste toepassingen van het elektrische gereedschap.

Wordt het elektrisch gereedschapECHter voor andere toepassingen of met ander inzetgereedschap gebruikt, of is het onvoldoende onderhoden, dan kan hierdoor de trillings- en geluidsbelasting gedurende de hele werktijd aanzienlijk worden verhoogd. Met het oog op een vastgelegde werkperiode dienen voor een juiste beoordeling ook de hierin optredende vrijloop- en stilstandtijden van de machine in acht te worden genomen. De belasting over de totale werkperiode kan op deze manier aanzienlijk worden verminderd.

3

Elektrische aansluiting en inbedrijfstelling

De netspanning dient overeen te komen met de indicateie op de kenplaat.

Schakel de machine vór het aansluiten of loskoppelen van de aansluiting op het elektriciteitsnet.altijduit!

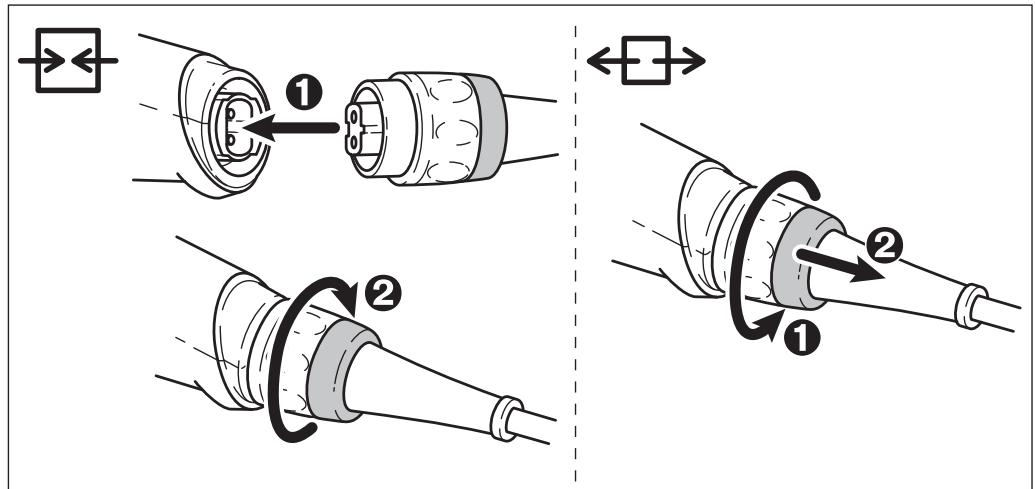

Zie figuur 2 voor het aansluiten en ontkoppelen van het netsnoer.

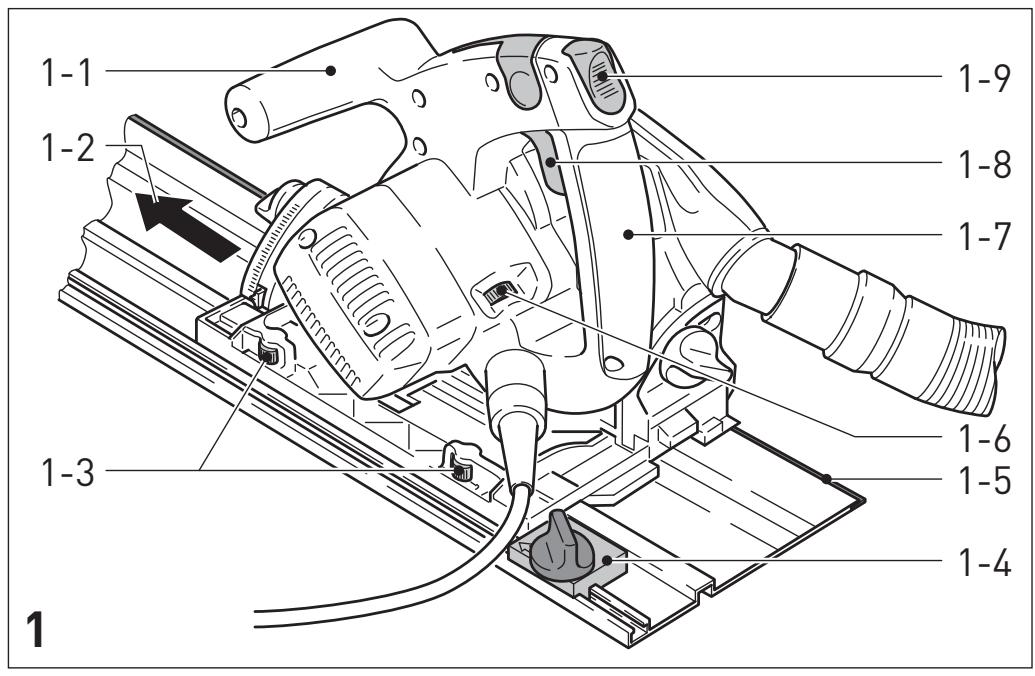

De schakelaar [1-8] dient als in-/uitschakelaar (drukken is = AAN, loslaten = UIT).

De schakelaar kan pas in werkung worden gesteld\ nadat de inschakelblokkering [1-9] maar boven is\ geschoven. Door de inschakelblokkering in werk- king te zetten worden geleiktijdig de invalidoorziening ontgrendeld en kan het zaagaggregaat gegen de veerkracht in� beneden worden bewogen. Hierbij komt het zaagblad uit de beschermkap. Bij het optillen van de machine veert het zaagaggregaat waar in de oorspronkelijke stand terug.

Geleid de machine alleen in ingeschakelde toestand gegen een werkstuk.

Controleer voor gebruik.altijd of het inbouwapparaat functioneert en neem het alleen in gebruik wanner het functioneert volgens de voorschriften.

4

Installingen aan de machine

Als aan de machine worden gewerkt, dient.altijd de stekker uit het stopcontact teworden gehaald!

4.1

De elektronica

De TS 55 EBQ/TS 55 EQ beschikt over een volledige golfelektronica met de volgende kenmerken:

Zachte aanloop

De zachte aanloop zorgt voor een stootvrijne aanloop van de machine.

Toerentalregeling

Het toerental kan met de stelknop [1-6] traploos tussen 2000 en 5200min^-1 worden ingesteld. Hiermee kunt u de freessnelheid van het betreffende materiaal optimaal aanpassen (zie tabel 1).

Constant toerental

Het vooraf ingestelde toerental worden bij onbelast toerental en bij bewerking constant gehonden.

Temperatuurbveiliging

Als bescherming gegen oververhitting worden de machine bij het bereiken van een kritische motortemperatuur door de veiligheidselektronicauitgeschakeld. Na een afkoeltijd van ca. 3-5 minuten is de machine weeber bedrijfsklaar. Bij een draaiende machine (onbelast toerental) neemt de afkoeltijd af.

Stroombegrenzing

De stroombegrenzing zorgt er bij extreme overbelasting voor dat de hoogte van de stroomopname toelaatbaar blijft. Dit kan leiden tot een lager mortoerental. Na ontlasting komt de motor direct weeper op toeren.

Rem (allen maar TS 55 EBQ)

Bij het uitschakelen worden het zaagblad in 1,5 - 2 seconden elektronisch tot stilstand aufgeremd.

4.2 Zaagdiepte

De zaagdiepte kan van 0 - 55 mm worden ingesteld:

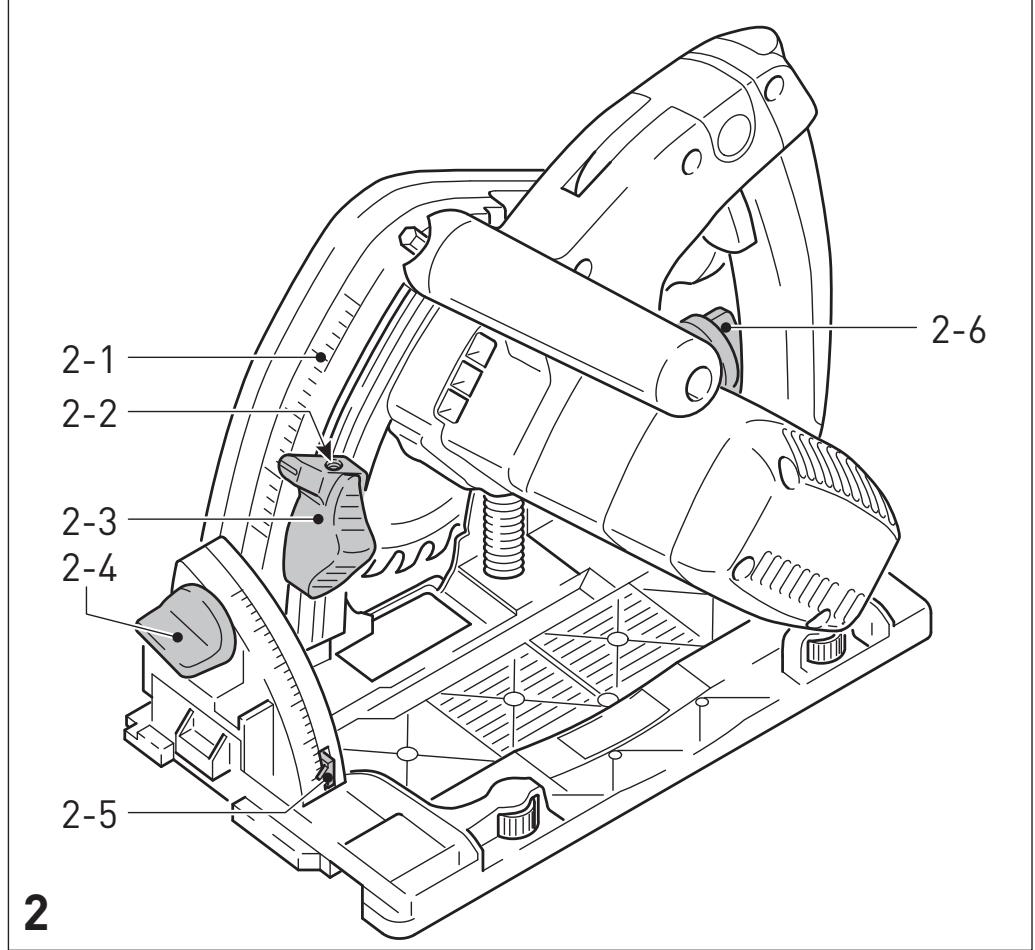

• de zaagdiepteaanslag [2-3] indrukken en tot de gewenste zaagdiepte verschuiven (de op de schaal [2-1] aangegeven waarden gelden voor 0^ -zaagsneden zonder geleiderail),
• de zaagdiepteaanslag loslaten (de zaag-diepteaanslag klikt in stappen van 1 mm in).

Het zaagaggregaat kan nu tot de ingestelde zaagdiepte maar beneden worden gedrukt.

In de boring [2-2] van de zaagdiepteaanslag kan een draadpen (M4x8 tot M4x12) worden aangebracht.

Door aan de draadpen te draaien kan de zaagdiepte nog exacter (± 0,1mm) worden ingesteld.

4.3 Zaaghoek

Het zaagaggregaat kan:tussen de 0^ en 45^ wordengedraaid:

-draaiknoppen [2-4, 2-6] losdraaien,
- zaagaggregaat in de gewenste zaaghoek [2-5] brengen,
-draaiknoppen weer vastdraaien.

Aanwijzing: de beiden eindstanden (0^ en 45^) zijn standard ingesteld en{kunnen door de klantenservice worden aangepast.

4.4 Wisselen van het zaagblad

• Alvorens het zaagblad te wisselen de machine in de 0^ -stand draaien.

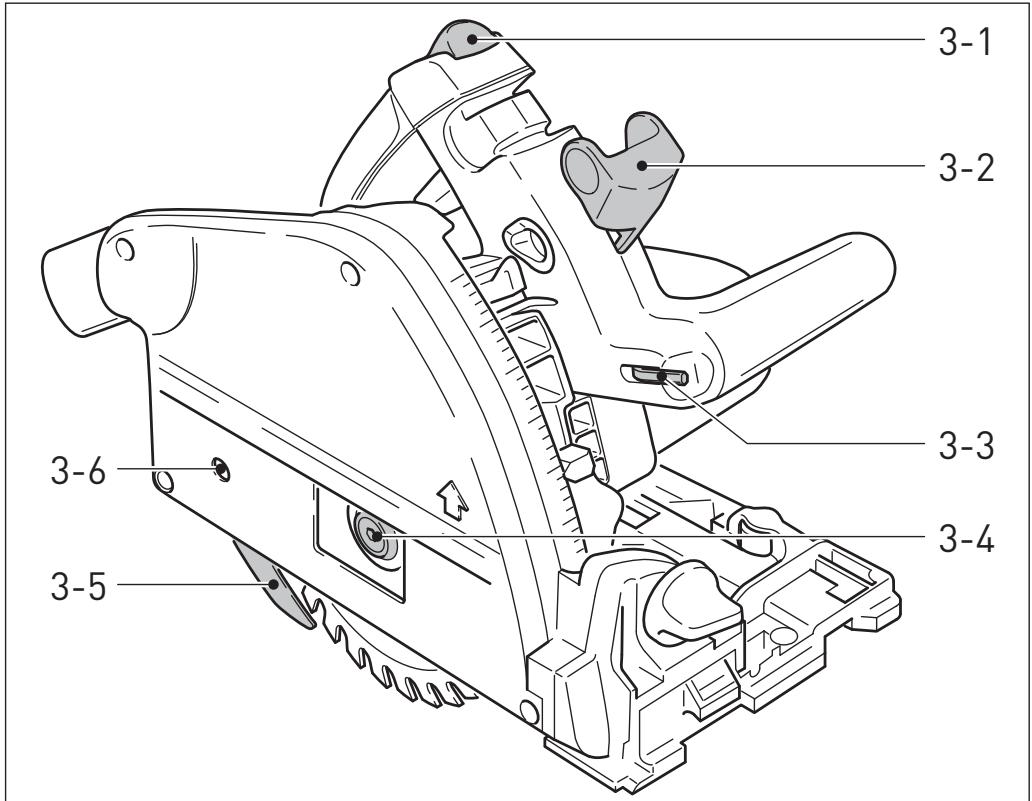

• Hendel [3-2] omdraaien tot de aanslag,

• inschakelblokkering [3-1]aar boven draaien en zaagaggregaataar beneden drukken tot het inklikt,
  -bout [3-4] met de inbussleutel [3-3] losdraaien,
• zaagblad afnemen,
• flenzen [3-8, 3-10] schoonmaken,
• nieuw zaagblad inzetten.

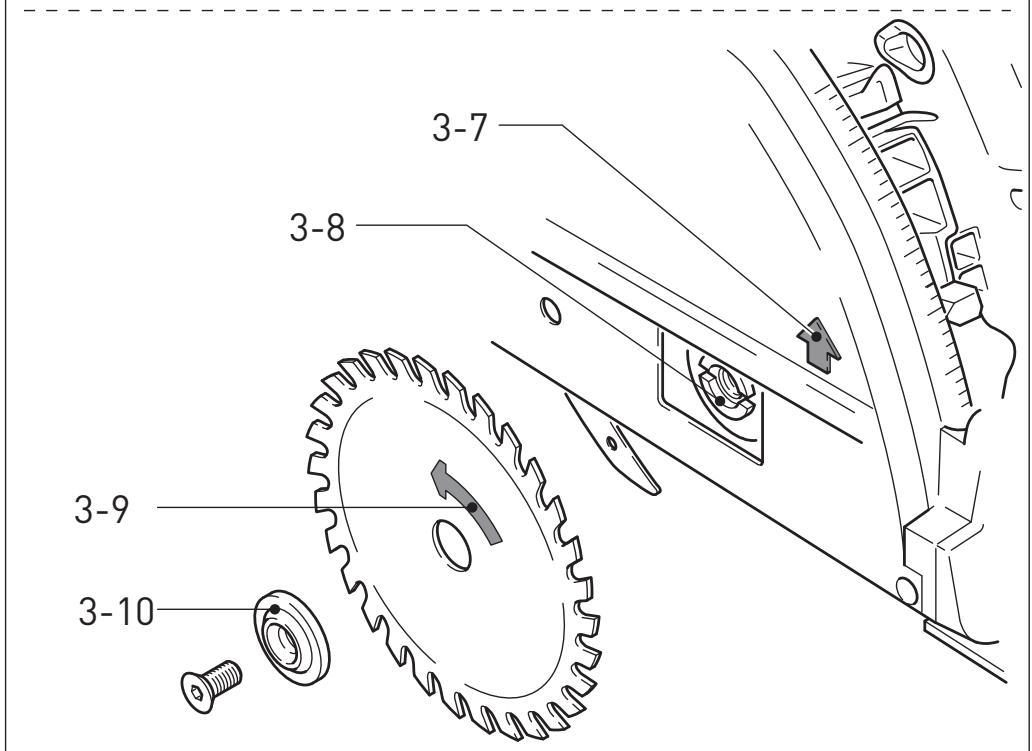

De draairichting van het zaagblad [3-9] en de machine [3-7] dienen overeen te ko-men!

• buitenste flens [3-10] zo inzetten dat de meeneempennen in de uitsparingen van de binnenste flens [3-8] vrijpen.
• Bout [3-4] vast aandraaien,
  -hendel [3-2] terugdraaien.

4.5 splijtwig instellen

• hendel [3-2] tot de aanslag omdraaien,
• inschakelblokkering [3-1] waar boven draaien en zaagaggregaat waar beneden drukken tot het inklikt,
  -bout [3-6] met inbussleutel [3-3] losdraaien,

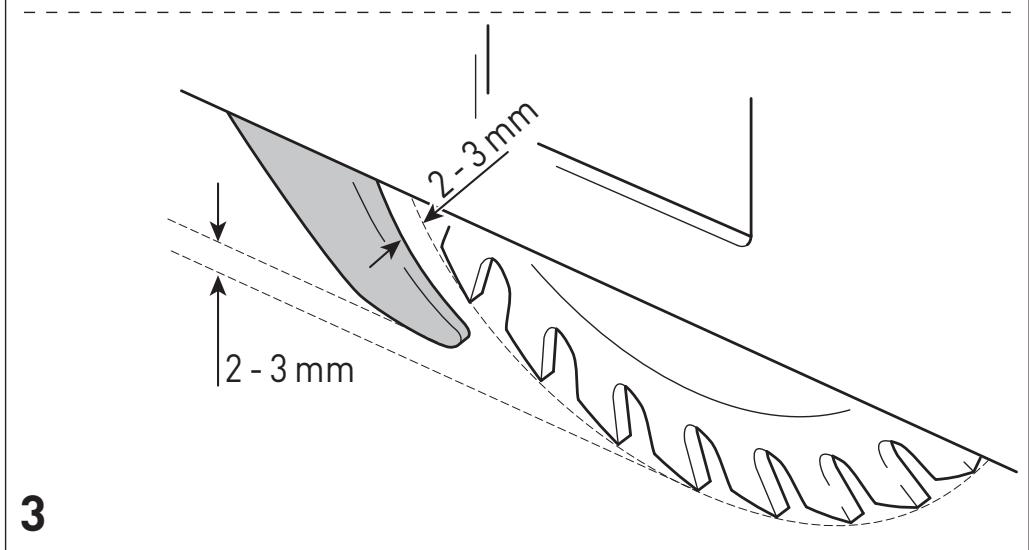

• splijtwig volgens afbeelding 3 instellen,
• bout [3-6] vast aandraaien,
  -hendel [3-2] terugdraaien.

4.6

Afzuiging

Sluit de machine alteijd aan op een afzui- ing.

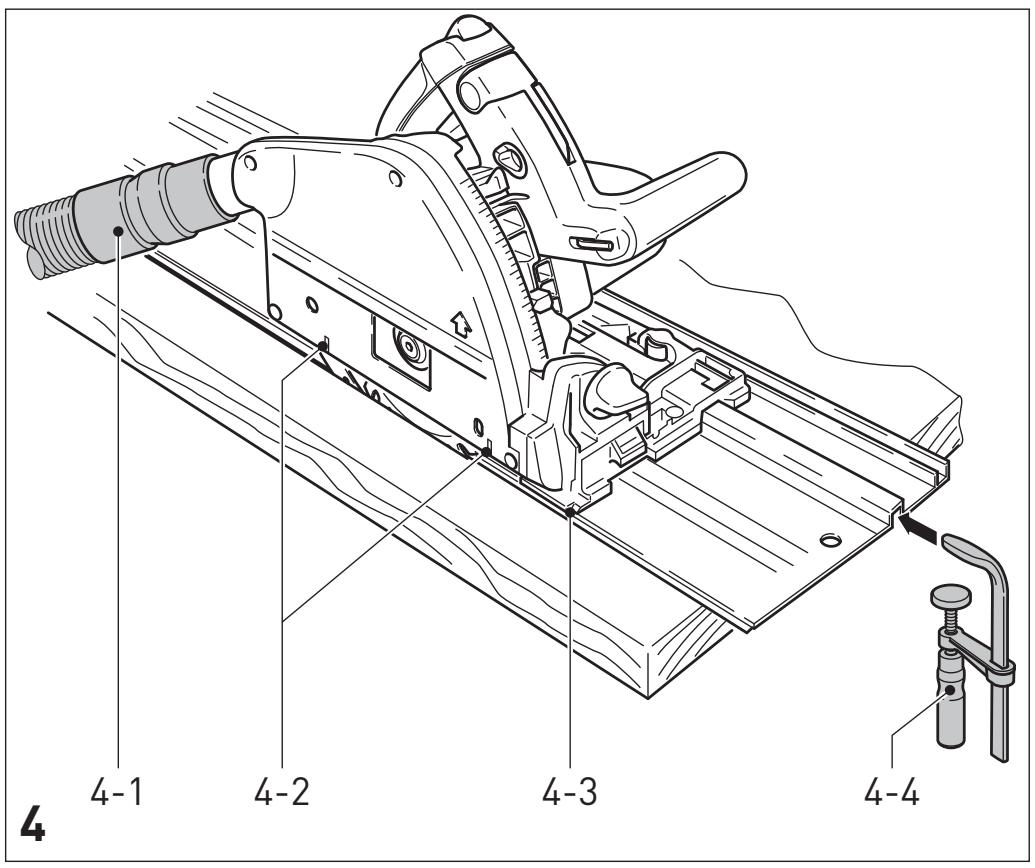

Op de draaibare afzuigaansluiting [4-1] kan een Festool-afzuigapparaat met een afzuigslang met een diameter van 36~mm of 27~mm (36 mm aanbevolen wegens het geringere verstopningsgevaar) worden aangesloten

4.7 Splinterbescherming monteren

Bij 0^ -zaagsneden verbetert de splinterbescherming (accessoires) duidelijk de kwaliteit van de snijrand van het afgezaagde werkstukdeel aan de bovenliggende zijde.

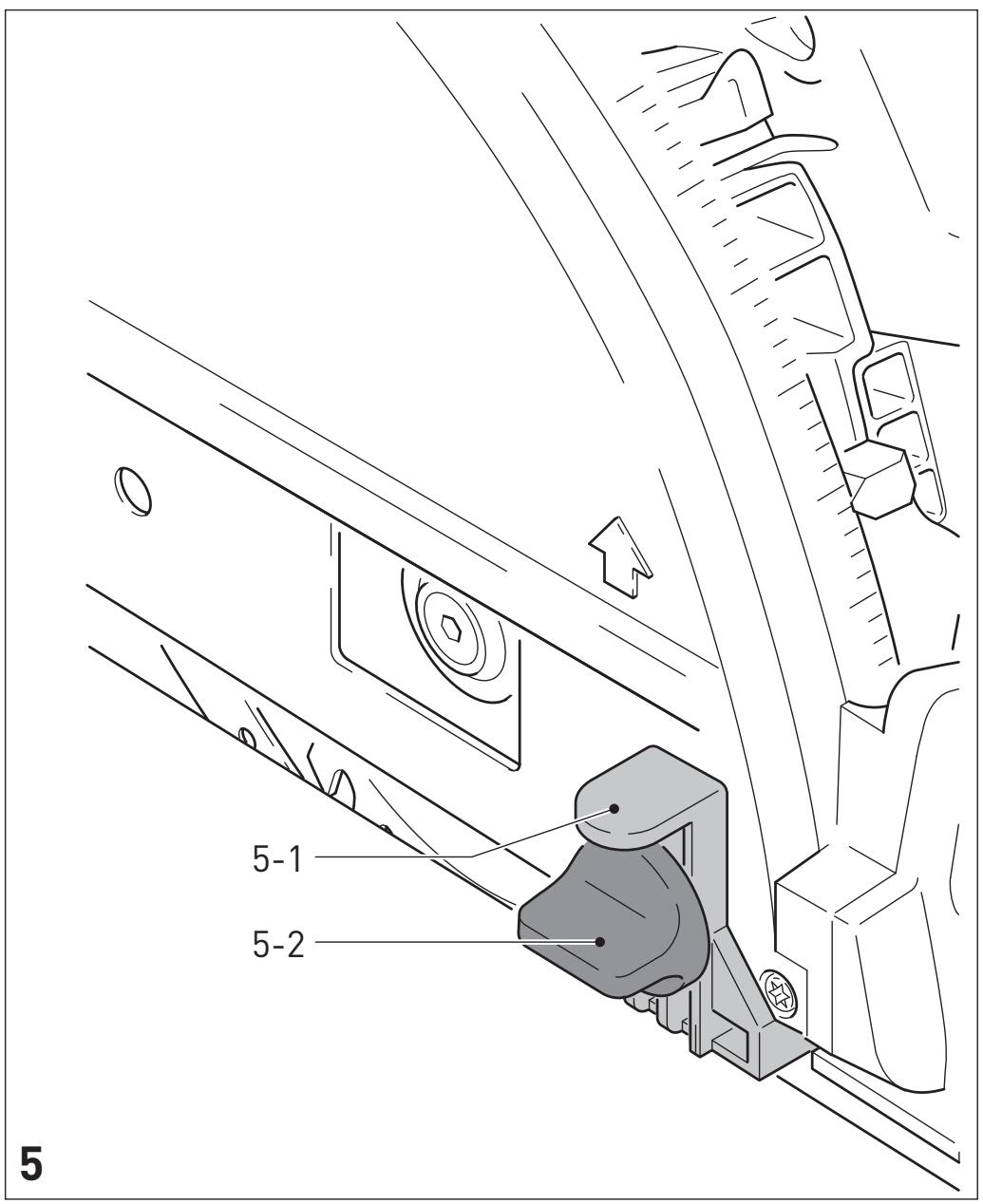

• splinterbescherming [5-1] op de beschemkap bevestigen,
• machine op het werkstuk resp. de geleiderail plaatsen,
• splinterbescherming tot op het werkstuk waar beneden drukken en met de draaiknop [5-2] vastschroeven.
• splinterbescherming inzagen (machine op maxi-male zaagdiepte en toerentaltrap 6).

5

Werken met de machine

Bevestig het werkstuk.altijd zo,dat het tijdens de bewerking Niet kan bewegen.

De machine dient steeds met beiden handen aan de waaroor bestemde handgrepen [1-1, 1-7] te worden vastgehonden.

De machine altijd in maar voren bewegen [1-2], in geen geval de machine achefterwaartsং zich toetrekken.

Voorkom oververhitting van de snijkanten van het zaagblad door de snugelid aan te passen en zorg er bij het zagen van kunststof voor dat dit Niet smelt.

5.1 Zagen volgens de afgetekende lijn

De zaagindicatie [4-3] geeft bij 0^ - en 45^ -zaagsneden (zonder geleiderail) het zaagverloop aan.

5.2 Delen afzagen

De machine met het voorste deel van de zaagtafel op het werkstukplaatsen, de machine inschakelen, tot de ingestelde zaagdiepte maar beneden drukken en in de zaagrichting� voren bewegen.

5.3 Delen uitzagen (invallend zagen)

Om een terugslag te voorkomen dienen bij invalidend zagen de volgende aanwijzingen beslist in acht te worden genomen:

• De machine dient steeds met de achechterkant van de zaagtafel gegen een vaste aanslag te worden geplaatst.
  Bij het werkken met een geleiderail dient de machine te worden geplaatst gegen de terugslagstop [1-4] die vastgeklemd zit op de geleiderail.
• De machine dient steeds met beiden handen te worden vastgehonden en slechts langzaam in te vallen.

Handelwijze: de machine op het werkstuk plaatsen en gegen de aanslag (terugslagstop) zetten, machine inschakelen, langzaam tot de ingestelde zaagdiepte maar benenden drukken en in de zaagrichting bewegen. De markeringen [4-2] gehen bij maximale zaagdiepte en gebruik van de geleiderail het voorste en achefterste zaagpunt van het zaagblad ( 0 160 mm) aan.

5.4 Aluminium zagen

Bij de bewerking van aluminium dient men zich uit veiligheidsoverwegingen te houden aan de volgende maatregelen:

• Voorschakelen van een differentiaal-(FI) veiligheidsschakelaar.
• Machine aansluiten op een geschikt afzuigapparaat.
• Machine regelmatig ontdoen van stofafzetting in het motorhuis en in de beschermkap.

Veiligheidsbril dragen.

• Aluminium mag alleen met de waarvoor door Festool bestemde speciale zaagbladen worden gezaagd.

Bij het zagen van platen dienen de zaagbladen met petroleum te worden ingesmeerd, dunwandige profielen (tot 3mm ) können zonder smeren worden bewerkt.

5.5 Gips- en cementgebonden vezel-platen

Vanwege de hoge stofontwikkeling worden het gebruik van aan de zijkant van de beschermkap te monteren afdekking (accessoires) aanbevolen.

6 Accessoires

De bestelnummers van de hieronder beschreiben accessoires=kunt u vinden in de Festool-catalogus of op het Internet onder „www.festool.com".

6.1 Parallelaanslag, tafelverbreding

Voor het afzagen van delen met een maximale bredte van 180~mm kan een parallelaanslag worden ingezet. De parallelaanslag kan ook als tafelverbreding worden gebruikt.

6.2 Afdekking aande zijkant, schaduwvoegen

Door de aan de zijkant van de beschemkap te mon-teren afdekking worden bij 0^ -zaagsneden de werk- king van de afzuiging verbeterd. Tegelijkertijd kan de afdekking als schaduwvoegaanslag voor schaduwvoeg-breedtes vanaf 18 mm worden gezruikt.

6.3 Geleidesysteme

De in verschillende lengtes verkrijgbare geleiderails make precieze en zuivere zaagsneden mogelijk en beschermen tegelijkertijd het werkstu-koppervlak gegen beschadigingen. In combinatie met de omvangrijke accessoires können met het geleidesysteme exacte hoekezaagsneden, verstekzaagsneden en inpaswerkzaamheden worden uitgevoerd. De bevestigingsmogelijkheid met behulp van lijmklemmen [4-4] zorgt voor een stevige houvast en voor veilig werken. De geleidetolerantie van de zaagtafel op de geleiderails kan met de beiden stelklauwen [1-3] worden ingesteld.

De geleiderails beschikken over een splinterbescherming [1-5], die voor het eerste gebruik op maat要去en gesneden:

• toerental van de machine op niveau 6 zetten,
• machine op hetijkenste einde van de geleiderail plaatsen,
• machine inschakelen, tot de ingestelde zaagdiepte maar beneden drukken en de splinterbescherming zonder af te zetten over de gehele lengte aanzagen.

De rand van de splinterbescherming komt nu precies overeen met de snijrand.

6.4 Multifunctionele tafel

Met de multifunctionele tafel MFT/3 kan het werkstuk eenvoudig worden opgespannen en{kennen groterere enkleinere werkstukken in combinatie met het geleidesystemeveilig en precies worden bewerkt. Door zichtalrijke gebruiksmogelijkheden is het maybek economisch en ergonomisch te werken.

6.5 Zaagbladen, overige accessoires

Om verschillende materialen snel en zuiver te kunden bewerken, bildt Festool special op de machine afgestemde zaagbladen.

De bestelnummers hiervoor, evenals de overige accessoires waardoor u uw Festool-handcirkelzaagmachines op vele manieren en efectief kurz gebruiken, vindt u in de Festool-catalogus of op het Internet onder „www.festool.com".

7 Onderhoud

Voor aanvang van alle werkzaamheden aan de machine要去 absolutuit eerst de stekker uit het stopcontact worden getrokken!

Machine en ventilatiesleuven algijd schoon houden.

Alle onderhouds- en reparatiewerkzaamheden, waarvoor de motorbehuizing moet worden geopend,ogens alleen door een daartoe geautorieerde serviceworkplaats worden uitgevoerd. Het apparaat is voorzien van zichzfelf uitschakelende koolborstels. Als deze versleten zijn, wordt de stroom automatisch onderbroken en komt het apparaat tot stilstand.

8 Afvalverwijdering

Geef elektrisch gereedschap Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze af! Neem waar bij de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn 2002/96/EG dieren oude elektroapparaten gescheiden te

worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

9 Garantie

Voor onsze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijk bepalingen, minstensECHter 12 maanden. Binnen de lidstaten van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natuurlijke slijtage, overbelasting, ondeskundige behandeling of schadeveroorzaakt door de gebruiker of door gebruik ingaande gegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop gekend was, blijftuitgesloten van de garantie. Ook schade die is terug te voeren op het gebruik van Niet-originele accessoires en verbruiksmaterialen (bijv. steunschijf) worden nicht in aanmerking genomen. Klachten kuren alleen aanvaard worden als het toestel in zich geheel maar de leverancier ofaar een geauthoriseerde Festool-onderhoudswerkplaats teruggestuurd worden. Bewaar de gebruiksaanwijzing, veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvuldig. Overigens gelden de actuele garantiebepalingen van de fabrikant.

Opmerking: Wegens de permanente onderzoeksen ontwikkelingswerkzaamheden zijn wijzigingen aan de hier gegeven technische informatie voorbehonden.

REACH voor producten, accessoires en verbruiksmaterialial van Festool

REACH is de sinds 2007 in heel Europa toepasselijkke chemicalienverordering. Wij als „downstreamgebruiker“, dus als fabrikant van producten,+zijn ons bewust van once informatieplicht gegenover once klanten. Om u.altijd over de meest actuele stand van zaken op de hoogte te houden en over möglichste stoffen van de kandidatenlijst in once producten te informeren, hebben wij de volgende website voor u geopend: www.festool.com/reach

Tabel 1: materiaalgericht zagen - met de juiste snugelheid

Material		Toerentaltrap
	Massief hout (hard, zacht)	6
	Span- en hardvezelplaten	3-6
	Gelaagd hout, meubelplaat, gefineerd en bekleed plaatmaterial	6
	Kunststof, verzeltersterkte kunststof (GFK), papier en weefsel	3-5
	Acrylglas	4-5
	Gips- en cementgebonden verzelplaten	1-3
	Aluminiumplaten en -profielen tot 15 mm	4-6

Sänksag
