GEBRUIKSAANWIJZING T 15PLUS3 FESTOOL

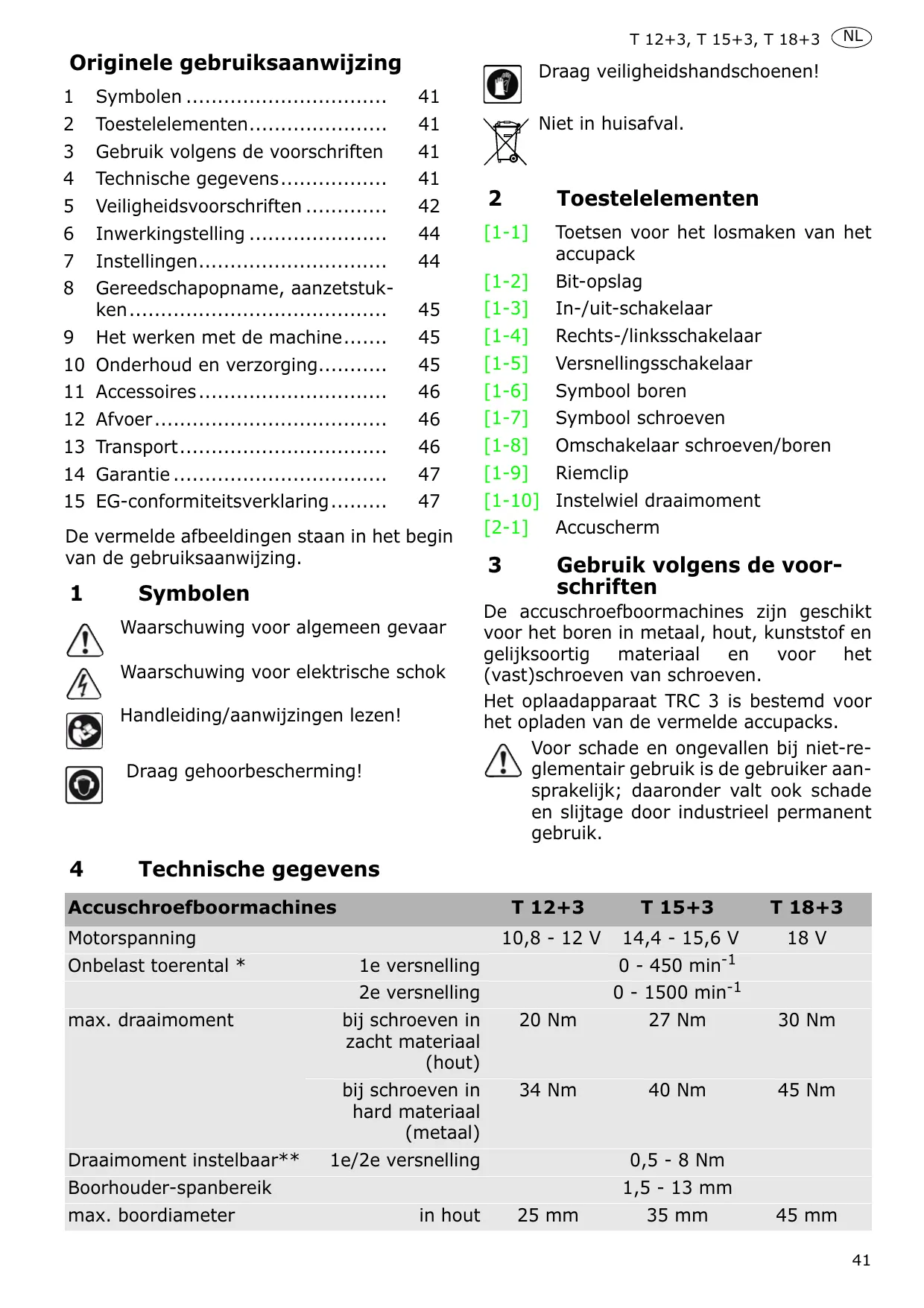

Originele gebruiksaanwijzing/Lijst met reserveonderdelen

Draag veiligheidshandschoenen!

Gebruik volgens de voorschriften Technische gegevens.................

Veiligheidsvoorschriften .............

Toetsen voor het losmaken van het accupack

Het werken met de machine.......

[1-5] Versnellingsschakelaar [1-6] [1-7] [1-8] Symbool boren Symbool schroeven Omschakelaar schroeven/boren De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

Symbolen Waarschuwing voor algemeen gevaar Waarschuwing voor elektrische schok Handleiding/aanwijzingen lezen! Draag gehoorbescherming!

Gebruik volgens de voorschriften De accuschroefboormachines zijn geschikt voor het boren in metaal, hout, kunststof en gelijksoortig materiaal voor het (vast)schroeven van schroeven. Het oplaadapparaat TRC 3 is bestemd voor het opladen van de vermelde accupacks. Voor schade en ongevallen bij niet-reglementair gebruik is de gebruiker aansprakelijk; daaronder valt ook schade en slijtage door industrieel permanent gebruik. Technische gegevens Accuschroefboormachines Motorspanning Onbelast toerental * max. draaimoment Draaimoment instelbaar** Boorhouder-spanbereik max. boordiameter T 12+3 T 15+3 T 18+3 10,8 - 12 V 14,4 - 15,6 V

18 V 1e versnelling 2e versnelling bij schroeven in zacht materiaal (hout) bij schroeven in hard materiaal (metaal) 1e/2e versnelling in hout 20 Nm

• Toerentalopgaven met volledig geladen accupack. ** In de onderste niveaus van het toerental is het maximale toerental gereduceerd. Oplaadapparaat TRC 3 Netspanning (ingang)

Veiligheidsvoorschriften Algemene veiligheidsvoorschriften Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzingen. Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/ of ernstig letsel. Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip „elektrisch gereedschap“ dat in de veiligheidsvoorschriften gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en elektrisch gereedschap met accuvoeding (zonder netsnoer). Machinespecifieke veiligheidsvoorschriften – Houd het apparaat alleen bij de geïsoleerde greepvlakken vast bij het uitvoeren van werkzaamheden waarbij de schroef verborgen stroomleidingen kan raken. Het contact van de schroef T 12+3, T 15+3, T 18+3

met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden. Dit oplaadapparaat en elektrisch gereedschap zijn niet bestemd voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het oplaadapparaat of het elektrisch gereedschap. Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het oplaadapparaat of elektrisch gereedschap spelen. Schakel het elektrisch gereedschap onmiddellijk uit als het inzetgereedschap blokkeert. Wees voorbereid op hoge reactiemomenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert als: - het elektrische gereedschap overbelast wordt of het in het te bewerken werkstuk schuin wegdraait. Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het neerlegt. Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden. Vermijd het per ongeluk inschakelen. Controleer of de aan-/uitschakelaar zich in uitgeschakelde positie bevindt voor u een accu inzet. Het dragen van het elektrische gereedschap met uw vinger aan de aan-/uitschakelaar of het inzetten van de accu in het ingeschakelde elektrische gereedschap kan tot ongevallen leiden. Let bij het boren in wanden op eventueel aanwezige gas-, stroom- of waterleidingen. Open het accupack en het oplaadapparaat niet. Ook na loskoppeling van het elektriciteitsnet is in het binnenwerk van het oplaadapparaat een hoge condensatorspanning aanwezig. Let erop dat er geen metalen deeltjes (bij v. metaalspanen) of vloeistoffen in het binnenwerk van het oplaadapparaat ko-

men via de opnames van het accupack en de ventilatiesleuven (gevaar van kortsluiting). – Laad geen accupacks van andere fabrikanten. Het oplaadapparaat is alleen geschikt voor het opladen van originele accupacks. Laad de accupacks niet in oplaadapparaten van andere fabrikanten. Anders bestaat brand- en explosiegevaar. – Stel het accupack niet bloot aan hitte, zoals voortdurend zonlicht of vuur. Er bestaat explosiegevaar. – Blus brandende Li-ion-accupacks nooit met water maar maak gebruik van zand of een brandblusdeken. Emissiewaarden De volgens EN 60745 bepaalde waarden bedragen gewoonlijk: Geluidsdrukniveau Geluidsvermogenniveau Onzekerheid LPA = 65 dB(A) LWA = 76 dB(A) K = 3 dB VOORZICHTIG Geluid dat bij het werk optreedt Beschadiging van het gehoor X Draag gehoorbescherming! Trillingsemissiewaarde ah (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745: Boren in metaal ah < 2,5 m/s2 Schroeven K = 1,5 m/s2 ah < 2,5 m/s2 K = 1,5 m/s2 De aangegeven emissiewaarden (trilling, geluid) zijn gemeten volgens de testvoorwaarden in EN 60745 en dienen voor de machinevergelijking. Aan de hand van deze waarden kan ook een voorlopige inschatting van de trillings- en geluidsbelasting tijdens het gebruik worden gemaakt. De aangegeven emissiewaarden gelden voor de belangrijkste toepassingen van het elektrische gereedschap. Wordt het elektrisch gereedschap echter voor andere toepassingen of met ander inzetgereedschap gebruikt, of is het onvoldoende onderhouden, dan kan hierdoor de trillings- en geluidsbelasting gedurende de hele werktijd aanzienlijk worden

T 12+3, T 15+3, T 18+3 verhoogd. Met het oog op een vastgelegde werkperiode dienen voor een juiste beoordeling ook de hierin optredende vrijloop- en stilstandtijden van de machine in acht te worden genomen. Hierdoor kan de belasting over de totale werkperiode aanzienlijk worden verminderd.

Accupack vervangen[2] L Met de Festool-accuschroefboormachines T12+3, T15+3, T18+3 kunnen alle accupacks van de bouwserie BPS en BPC van dezelfde spanning worden gebruikt. Liion-accupacks kunnen ook met een lagere spanning dan die van de accuschroefboormachine worden gebruikt. L Bij het gebruik van NiMH- of NiCd-accupacks kan de ontstane opening met het scherm [2-1] afgesloten worden. Accupack laden [3] L Het accupack wordt gedeeltelijk geladen geleverd. NiMH: Laad het accupack vóór het eerste gebruik volledig op. Li-ion: Het accupack is meteen gebruiksklaar en kan op elk moment worden opgeladen zonder verkorting van de levensduur. Met het oplaadapparaat TRC 3 kunnen alle Festool accupacks van bouwserie BPS en PBPC geladen worden. Het oplaadapparaat herkent automatisch het ingebrachte accutype (NiCd, NiMH of Li-ion). Afhankelijk van de laadtoestand, de temperatuur en de spanning van het accupack stuurt een microprocessor het laadproces. Wordt er een warm NiMH-accupack (> 37 °C) ingebracht, dan wordt alleen met gereduceerde laadstroom geladen en is de laadtijd langer. De LED [3-1] van het oplaadapparaat geeft de betreffende bedrijfstoestand van het oplaadapparaat weer. LED geel - continulicht Oplaadapparaat is gebruiksklaar. LED groen - snel knipperen Accupack wordt met maximale stroom geladen. LED groen - langzaam knipperen Accupack wordt met gereduceerde stroom geladen, Li ion is voor 80 % geladen.

LED groen - continulicht Het laadproces is beëindigd of wordt niet opnieuw gestart omdat de actuele laadtoestand groter is dan 80%. LED rood - knipperen Algemene foutindicatie, bijv. geen volledig contact, kortsluiting, accupack defect, etc. LED rood - continulicht Accutemperatuur ligt buiten de toelaatbare grenswaarden.

Wandbevestiging oplaadapparaat Het oplaadapparaat TRC 3beschikt aan de achterzijde over twee langgaten. Het kan met behulp van twee schroeven (bijv. halfronde of vlakkopschroeven met schachtdiameter 5 mm) aan een wand worden opgehangen (zie afb. [3]).

Draairichting veranderen [1-4]

• Schakelaar naar links = rechtsdraaiend
• Schakelaar naar rechts = linksdraaiend Veranderen van versnelling [15] L Druk alleen bij een uitgeschakeld toestel op de versnellingsschakelaar. Anders bestaat het gevaar dat de aandrijving beschadigd wordt.
• Versnellingsschakelaar naar voren (cijfer 1 zichtbaar) = 1e versnelling
• Versnellingsschakelaar naar achteren (cijfer 2 zichtbaar) = 2e versnelling Schroeven Stel de omschakelaar [1-8] zo in dat zijn markering op het schroefsymbool [1-7] wijst. In deze stand is het draaimoment instelbaar. L De omschakeling functioneert alleen wanneer de machine uitgeschakeld is. X Stel het draaimoment aan het draaimomentwiel [1-10] in: Stand 1 = klein draaimoment Stand 25 = groot draaimoment De machine wordt bij het bereiken van het ingestelde draaimoment uitgeschakeld en het bereiken van de uitschakelwaarde wordt met een akoestisch signaal weergegeven. De machine loopt pas opnieuw als de aan-/uitschakelaar [1-3] losgelaten en opnieuw ingedrukt wordt. T 12+3, T 15+3, T 18+3

Boren Stel de omschakelaar [1-8] zo in dat zijn markering op het boorsymbool [1-6] wijst. In deze stand is het maximale draaimoment ingesteld.

Gereedschapopname, aanzetstukken WAARSCHUWING Gevaar voor letsel, elektrische schokken X Neem voor alle werkzaamheden aan de machine altijd het accupack van de machine!

Gereedschaphouder CENTROTEC WH-CE [4] Met de gereedschaphouder CENTROTEC WHCE kunnen gereedschappen met een CENTROTEC-schacht snel gewisseld worden. L Span CENTROTEC gereedschap alleen in de CENTROTEC-gereedschaphouder. VOORZICHTIG Gereedschap kan bij het wisselen van gereedschap snijletsels veroorzaken X Draag veiligheidshandschoenen! Boorhouder BF-FX [5] In de boorhouder BF-FX dienen boren en bits gespannen te worden. VOORZICHTIG Gevaar voor letsel X Span het gereedschap in het midden van de boorhouder in! Hoekaanzetstuk DD-AS [6] Het hoekaanzetstuk DD-AS (gedeeltelijk extra uitrusting) maakt het boren en schroeven in een rechte hoek op de machine mogelijk. Excenteradapter DD-ES [7] De excenteradapter (gedeeltelijk extra uitrusting) maakt het schroeven met bits langs de rand conform DIN 3126 mogelijk.

Gereedschapopname in de boorspindel [8] Om de machine lichter en korter te maken, kunnen bits direct in de binnenzeskantopname van de boorspindel geplaatst worden. Het werken met de machine

In-/uitschakelen [1-3] Indrukken = AAN, loslaten = UIT L Afhankelijk van de druk op de in-/uitschakelaar is het toerental traploos regelbaar. In de bits´of

Bit-opslag [1-2] bit-opslag kunnen van de zijkant een bithouder worden geschoven. Akoestische waarschuwingssignalen Bij de volgende bedrijfstoestanden klinken waarschuwingssignalen en wordt de machine uitgeschakeld: peep ― ― – Accu leeg of machine overbelast. X Vervang de accu. X Belast de machine minder. peep peep ― – Machine is oververhit. X Na afkoeling kunt u de machine weer in bedrijf nemen. peep peep peep – Li-ion-accupack is oververhit of defect. X Controleer de werking bij een afgekoeld accupack met het oplaadapparaat.

Onderhoud en verzorging Neem de volgende aanwijzingen in acht: – Zorg ervoor dat de ventilatieopeningen van het elektrisch gereedschap en het oplaadapparaat schoon blijven, zodat de koeling gegarandeerd is. – Zorg ervoor dat de aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoon blijven.

T 12+3, T 15+3, T 18+3 Aanwijzingen voor accupacks – Bewaar de accupacks bij voorkeur op een droge en koele plaats bij een temperatuur van 5 °C tot 25 °C. – De optimale capaciteit van de accupacks ligt bij een temperatuurbereik van 20 °C tot 30 °C. – Bescherm de accupacks zowel tegen vocht en water als tegen hitte. – Een substantieel kortere bedrijfsduur per lading geeft aan dat het accupack verbruikt is en vervangen dient te worden. – Het Li-ion-accupack en het oplaadapparaat zijn precies op elkaar afgestemd! De geïntegreerde elektronica voorkomt een schadelijke overbelasting of oververhitting bij het laden. – Door het accupack in een bedrijfsklaar oplaadapparaat te laten zitten, wordt het door de constante conditielading in geladen toestand gehouden. – Laat lege accupacks niet langer dan ca. een maand in het oplaadapparaat zitten wanneer het oplaadapparaat van het elektriciteitsnet is gescheiden. Er bestaat het gevaar van diepontlading en daarmee van een vermindering van het prestatievermogen van de accupacks. – Om het gevaar van kortsluiting te voorkomen dient het accupack in de meegeleverde verpakking bewaard te worden. – Indien accupacks langere tijd niet worden gebruikt, dienen ze als volgt te worden opgeslagen: NiMH-accupacks volledig geladen en Li-ion-accupacks met 40% van hun capaciteit (laadtijd van ca. 15 min.). – Een NiMH-accupack dat nieuw of langere tijd niet gebruikt is, bereikt pas na ca. vijf laad- en ontlaadcycli zijn volle capaciteit. – Bij een omgevingstemperatuur onder 0 °C of boven 45 °C neemt het vermogen van NiMH-accupacks merkbaar af. – Laad NiMH-accupacks ca. alle vier maanden opnieuw op om de volle capaciteit ervan te behouden. – Laat steeds na ca. tien keer laden de NiMHaccupacks nog een uur na de snellading in het oplaadapparaat om mogelijke capaciteitsverschillen tussen cellen te vereffenen.

Accessoires Maak uitsluitend gebruik van de voor deze machine bestemde originele Festool-accessoires en het Festool-verbruiksmateriaal, omdat deze systeemcomponenten optimaal op elkaar zijn afgestemd. Bij het gebruik van accessoires en verbruiksmateriaal van andere leveranciers is een kwalitatieve beïnvloeding van de werkresultaten en een beperking van de garantieaanspraken waarschijnlijk. Al naar gelang de toepassing kan de slijtage van de machine of de persoonlijke belasting van uzelf toenemen. Bescherm daarom uzelf, uw machine en uw garantieaanspraken door uitsluitend gebruik te maken van originele Festool-accessoires en Festool-verbruiksmateriaal! De bestelnummers voor accessoires en gereedschap vindt u in uw Festool-catalogus of op het internet op www.festool.com.

Afvoer Geef elektrisch gereedschap niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af! Neem daarbij de geldende nationale voorschriften in acht. Alleen EU: Volgens de Europese richtlijn 2002/96/EG dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. Lever verbruikte of defecte accupacks in bij de vakhandel, de Festool-klantenservice of door de overheid voorgeschreven afvalverwijderingsinrichtingen. (Neem de in uw land geldende voorschriften in acht.) De accu's dienen bij teruggave ontladen te zijn. De accupacks worden dan op een verantwoorde wijze gerecycled. Alleen EU: Conform de Europese richtlijn 91/157/EEG moeten defecte of verbruikte accupacks/batterijen worden gerecycled.

Transport De in het Li-ion-accupack aanwezige lithiumequivalentiehoeveelheid ligt onder de geldende grenswaarden en is getest volgens UN-handboek ST/SG/AC.10/11/Rev.3 deel III, paragraaf 38.3. Daarom zijn op het Liion-accupack, als los onderdeel of geplaatst in een apparaat, geen nationale of internationale voorschriften voor gevaarlijke goederen van toepassing. De voorschriften voor gevaarlijke goederen kunnen echter bij het T 12+3, T 15+3, T 18+3 vervoer van meerdere accupacks relevant zijn. In dat geval kan het noodzakelijk zijn om bijzondere voorwaarden in acht te nemen.

Garantie Voor onze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijke bepalingen, minstens echter 12 maanden. Binnen de lidstaten van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natuurlijke slijtage, overbelasting, ondeskundige behandeling of schade veroorzaakt door de gebruiker of door gebruik ingaande tegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop bekend was, blijft uitgesloten van de garantie. Ook schade die is terug te voeren op het gebruik van niet-originele accessoires en verbruiksmaterialen (bijv. schuurschijven) wordt niet in aanmerking genomen. Klachten kunnen alleen aanvaard worden als het toestel volledig naar de leverancier of naar een geautoriseerde Festool-klantendienstwerkplaats teruggestuurd wordt. Bewaar de gebruiksaanwijzing, veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvuldig. Voor het overige gelden de actuele garantiebepalingen van de fabrikant. Opmerking Wegens de permanente onderzoeks- en ontwikkelingswerkzaamheden zijn wijzigingen aan de hier gegeven technische informatie voorbehouden.

EG-conformiteitsverklaring Accuschroefboormachines Serienr. T 12+3 T 15+3 Jaar van de CE-markering:2007 T 18+3

Serienr. Jaar van de CE-markering:2010 Wij verklaren in uitsluitende verantwoording dat dit product overeenkomt met de volgende richtlijnen en normen: 2006/42/EG, 2004/108/EG, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2. Oplaadapparaat Serienr. TRC 3 494635, 494636, Jaar van de CE-markering:2007 Wij verklaren in uitsluitende verantwoording dat dit product overeenkomt met de volgende richtlijnen en normen: 2004/108/EG, 2006/95/EG, EN 60335-1, EN EN 60335-2-29, EN 61000-3-2, EN 61000-33, EN 61204-3. Festool GmbH Wertstr. 20, D-73240 Wendlingen Dr. Johannes Steimel Hoofd onderzoek, ontwikkeling en technische documentatie REACh voor producten, accessoires en verbruiksmateriaal van Festool: REACh is de sinds 2007 in heel Europa toepasselijke chemicaliënverordening. Wij als „downstream-gebruiker“, dus als fabrikant van producten, zijn ons bewust van onze informatieplicht tegenover onze klanten. Om u altijd over de meest actuele stand van zaken op de hoogte te houden en over mogelijke stoffen van de kandidatenlijst in onze producten te informeren, hebben wij de volgende website voor u geopend: www.festool.com/reach
