GEBRUIKSAANWIJZING L-80 USB LENCO

90~216mV aan 1KHz 5cm/sec (HP-4005)

Frequenzbereich

20Hz-20KHz

Kanal Trennung

Mehr als 15 dB

Kanal Gleichgewicht

Von 2.5dB bis 1KHz

ALLGEMEIN

Stromkabel

AC115/230V, 60/50Hz

Stromverbrauch

9 Watt

Abmessungen

449 (B) x 370 (T) x 145 (H) mm

Gewicht

3.8 Kg

Draaitafel MP3 recorder

GEBRUKSAANWIJZING (NEDERLANDS)-P19-P27

INHoudSTAFEL:

• VEILIGHEIDSVOORSCHRIFTEN
• KNOPPEN EN FUNCTIONS
• SPECIFICATIONS
• BEDIENING

GEBRUKSAANWIZING

L-80 USB

VEILIGHEIDSVOORSCHRIFTEN

1. Lees deze voorschriften.
2. Bewaar deze voorschriften.
3. Neem alle waarschuwingen in acht.
4. Volg alle voorschriften.
5. Houd dit toestel uit de buurt van water.
6. Maak het enkel schoon met een vochtige doeck.
7. Blokeer de ventilatieopeningen Niet. Installer dit toestel volgens de voorschriften van de producent.
8. Stel dit toestel Niet op in de buurt van welke warmtebron dan ook, zoals verwarmingselementen, roosters, fornuizen, kachels en zo meer (inclusief geluidsversterkers) wonneer deze warmte produceren.
9. Zorg ervoor dat u de veiligheidsfunctie van de gepolariseerde stekker Niet hindert. Het wijde pinnetje maakt de stekker veiliger. Als de bijgeleverde stekker Niet in uw stopcontact past, raadpleeg dan een elektricien om dit verouderd stopcontact te lien verrangen.
10. Voorkom dat er over het elektrische snoer gewandeld worden, of dat het gekneld raakt, vooral in de buurt van de stekker, het stopcontact en op de plek waar het snoer het toestel verlaat.
11. Gebruik enkel hulpstukken/accessoires gespecifieerd door de producent.
12. Gebruik dit toestel enkel in combinatie met het wagentje, de standard, de driepoot, de steun of de tafel die gespecifieerd werden door de producent, of die verkocht worden samen met het toestel. Indien u een wagentje gebruikt, wees dan voorzichtig wanner u het wagentje met het toestel erop beweegt, om zo letsel te voorkomen als gevolg van omkantelen.
13. Ontkoppel dit toestelijdens onweer met bliksem of wanner het toestel langdurig in oncebruik is.
14. Raadpleeg steeds gekwalificeerde Personen voor onderhoudsbeurten. Controle is nodig wanner het toestel beschadigd is op welke manier dan ook, bijvoorbeeld bij beschadiging van het elektrisch snoer of van de stekker, bij het morsen van vloeistof, ook wanner voorwerpen in het toestel zich terechtgekomen of wanner het toestel werk blootgesteld aan regen of vocht, gebrekkig functioneert of is geallen.
15. Gebruik de stekker die aangesloten is op de stroomvoorziening om het toestel uit te schakelen. Hetuitgeschakelde toestel is zo steeds maar voor gebruik.

WAARSCHUWING

Stel het toestel Niet bloot aan regen of vocht, om zo brande of elektrische schokken te voorkomen. Het toestel mag Niet blootgesteld worden aan druppels of spetters, noch mogen met vloeistof bevulde voorwerpen op het toestel geplaatst worden, zoals bijvoorbeeld vazen.

CAUTION

DONOTOPEN

RISK OF ELECTRIC SHOCK

WAARSCHUWING: Verwijder de afdekking Niet, teneinde het risico op elektrische schokken te beperken. Binnenin het toestel bevinden zich geen onderdelen die door de gebruiker要去en of hunnen bediend worden. Raadpleeg steeds gekwalificeerde Personen voor onderhoudsbeurten

Het symbool van de bliksemschicht met pij in de gelijkzijdige driehoek wijst de gebruiker op de aanwezigheid van Niet-geisoleerde "gevaarlijke spanning" binnenin het toestel, dewelke voldoende groot kan zich om een risico tot elektrische schok in te houden.

Het uitroepteken in de gelijkzijdige driehoek wijst de gebruiker op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de literatuur meegeleverd bij dit toestel.

WAARSCHUWING

Gebruik de gepolariseerde stekker Niet in combinatie met een verlengsnoer, contactdoos of een andereuitgang wonneer de pinnen Niet volledig konnen worden ingestoken. Op deze manier voorkomt u elektrische schokken.

SPECIFICATIONS

DRAAITAFEL

Type	2-speed volledig manueel
Motor	DC motor
Aandrijvingsmethode	Aandrijvingsriem
Draaitafelschijf	330mm dia. Gegoten Aluminum
Snelheden	33 1/3 en 45 tsp
USB functie	USB REC. Functie (enkel voor MP3 formaat 192 kbps)
Wow en flutter (langzame jank en snelle jank)	Minder dan 0.2% WRMS (JIS WTD) met 33 1/3tpm
S/N ratio	Meer dan 55dB (DIN-B)
Toonhoogteregelaar	+/- 10%
Starttijd	Minder dan 1 sec met 33 1/3
Remtijd	Minder dan 1 sec. met 33 1/3
Benodigde tijd voor veranderen van snelheid	In minder dan 1 sec. van 33 1/3 maar 45 tsp In minder dan 1 sec. van 45 maar 33 1/3 tsp

PICK-UP ARM

Type	Statische gebalanceerde S-vormige pick-up arm met afneembare systeemdrager
Werkelijke lenghte arm	230.5mm
Phono Output Niveau	1.5~3.6mV aan 1KHz 5cm/sec (HP-4005)
Line Output Niveau	90~216mV aan 1KHz 5cm/sec (HP-4005)
Frequentiebereik	20Hz-20KHz
Kanaalscheiding	Meer dan 15dB
Kanaalbalans	Binnen de 2.5dB aan 1KHz

ALGEMEEN

Stroomvoorziening AC115/230V, 60/50Hz

Stroomverbruik 9 Watt

NOOT: Ten gevolge van verbeteringen zijn er zonder voorafgaande kennisgeving revisies möglich aan de specificaties en ontwerp van dit toestel.

1. USB UITGANG
   USB opname enkel in MP3-formaat
2. DRAAISCHIJF
3. START/STOP KNOP
   Druk op deze knop om de draaischijf te starten of te stoppen.
4. PHONO/LINE SCHAKELAAR
   Schakelt de output maar Phono of Line.
5. SNELHEDEN DRAAISCHIJF
   Gebruik deze om de gewenste snelheid te selecteren.
6. Druk de "33" knop in om 33tpm te selecteren.
7. Druk de "45" knop in om 45tpm te selecteren.
8. OPNAME/STOP KNOP
   Druk op deze knop om het opnemen te starten en druk nogmaals om het opnemen stop te zetten.

7. BLOKKEERSCHROEF VAN DE SYSTEEMDRAGER

Bevestig de systeemdrager door deze in het voorste uiteinde van de pick-up arm te schuiven, draai daarna de blokkeerschroef in wijzerzin.

8. SCHUIFKNOP VOOR TOONHOOGTE

Gebruik deze om de slelheid van de draaischijf aan te passen. Wanner u de SCHUIFKNOP VOOR TOONHOOGTE beweegt, zal de indicator voor toonhoogte Niet oplichten. Enkel wanner de SCHUIFKNOP VOOR TOONHOOGTE op 0% staat, zal de indicator voor toonhoogte oplichten.

9. S-VORMIGE PICK-UP ARM

10. KLEM PICK-UP ARM EN STEUN

Gebruik deze steun voor de pick-up arm en klem deze hierin vast gedurende alle transport.

11. KNOP MOTOR UIT/Reverse

Druk op deze knop om af te wisselen:tussen Reverse/Forward playback.

Druk deze knop langer dan 1 seconde in om de motor uit te zetten, waarop het indicatorlampje zal knipperen. Druk deze knop nogmaals langer dan 1 seconde om de motor wee aan te zetten.

12. 45 TPM ADAPTER

Plaats deze op de hoofdas om 7" platen met grotere gaten in het midden af te spelen

13. HEFBOOM PICK-UP ARM

Bestuurt de op- en neerwaartse bewegingen van de pick-up arm lift.

14. ANTI-SCHUIF KNOP

Wanner een plaat afgespeeld worden ontstaat er een kracht die de naaldaar het midden van de plaat duwt. Deze knop compenseert deze kracht, en dient waarom op de zichde waarde afgestemd te worden als de aandrukring van het tegengewicht.

15. TEGENGEWICHT

Gebruik het tegengewicht om de pick-up arm in evenwicht te houden en de naaldruk af te stellen.

16. PHONO/LINE OUTPUT

Sluit de draaitafel aan op phone of line input, met behulp van de meegeleverde cinch kabel.

Zorg ervoor dat de phono/line schakelaar in de juiste stand staat.

17. AC STROOMSELECTIE

Verifieer of de stroomselectie correct gemaakt werden.

18. STROOMSCHAKELAAR

Deze schakelaar zet het toestel aan en UIT.

19. STROOMSNOER VERBINDINGSELEMENT

Gebruik dit om het bijgesloten stroomsnoer aan te sluiten.

BEDIENING

1. Druk op de stroomschakelaar om het toestel aan te zetten.
2. Breng het verlichtingslampje voor de naald in.
3. Plaats een plank op de draaischijf. Plaats de 45 TPM ADAPTER op de hoofdas indien u een 45tpm plank met groot gat in het midden aftspeelt.
4. Stel de draaisnelheid (33/45) in overeenkomstig met deplaat.
5. Laat de armklem los.
6. Zet de hefboom van de pick-up arm lift in de hoogste stand.
7. Druk op de START/STOP KNOP, waarop de draaischijf za beginnen draaien.
8. Plaats de pick-up arm boven de gewenst groef.
9. Zet de hefboom van de pick-up arm lift maar de laagste stand, waarop de pick-up arm langzaam maar beneden zakt tot op deplaat. Hierop begint het afspelen.
10. Stel de toonhoogte af tot op de gewenste snelheid. Beweeg de toonhoogteregelaar maar boven of onder om de snelheid aan te passen.
11. Breng de pick-up arm weeer omhoog met de hefboom om het spelen stop te zetten.
12. Na het afspelen brengt u de hefboom van de pick-up arm lift omhoog, beweegt u de pick-up arm waar de armsteun, waarop u hem vastzet in de arm klem.
13. Druk op de START/STOP KNOP om het draaien van de draaischijf te stoppen.
14. Druk op de stroomschakelaar om het toestel uit te zetten.

SET-UP

MONTEREN:

Verifieer of alle onderdelen en accessories intact werden geleverd voor u begint met monteren. Gieve de onderstaande checklist te gebruiken om de onderdelen en accessories te identificeren en ordenen.

• Gebruiksaanwijzing * RCA kabel * Slipmat * Draaischijf
• 45 tpm adapter * Systeemdrager * AC snoer * Tegengewicht

Noot:

• Steek de wisselstroomstekker Niet in alvorens de montage voltooid is.
• Controller of alle verbindingen en stroominstelleningen juist+zijn, alvorens het toestel aan te zetten. Schakel het toestel.altijduit wanner u de stekker insteekt of uittrekt.
• Lees deze handleiding zorgvuldig alvorens dit toestel in gebruik te nemen. Bewaar het op een veilige plaats, zodate u het in de toekomst opnieuw kan raadplegen.
• Bevestig een naaldpatroon aan de systeemdrager alvorens de draaitafel te monteren.

1 Uit de verpakking halen:

Haal het hoofdonderdeel zorgvuldiguit de doos, terwijl het nog in de verpakking zit. Verwijder de verpakking pas wanner u dit onderdeeluit de kartonnen doos hebt gehaald. Controller of alle accesoires aanwezig+zijn in deze verpakking.

245adapter:

Zoek de 45-tpm adapter, haal hem uit de verpakking enplaats deze op de waarvoor bestemde plaats bovenop het hoofdonderdeel. (zie figuur boven)

3 Draaiafalschijf:

Haal de draaitafelschijf uit de verpakking en plaats deze zorgvuldig op de hoofdas op de ondergrond van de draaitafel.

4 Aandrijfcentrum:

Trek de riem maar de lage kant van de draaitafel, over het aandrijfcentrum.

5 Slipmat:

Haal de zwarte slipmat uit de verpakking en plaats deze op de draaischijf.

6 Systeme regelaar:

Steek de systeemregelaar in het voorste uiteinde van de pick-up arm opstelling. Houd de systeemregelaar hier stevig vast, verwijl u de blokkeerschroef van de systeemdrager in tegenwijzerzin draait om de systeemregelaar vast te zetten op de pick-up arm opstelling.

SET-UP

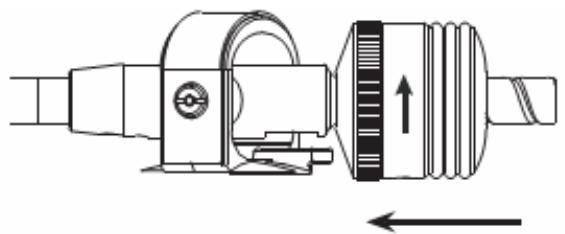

7 Tegengewicht:

a. Haal de naald uit haar beschermende verpakking, indien aanwezig. Raak de naald nooit aan tijdens het afstellen.
b. Laat de hefboom van de pick-up arm zakken.
c. Geef de pick-up arm klem vrij en LAST de pick-up arm uit de armsteun gaan.
d. Stel de anti-schuif regelaar in op nul.
e. Draai het tegengewicht in willekeurige richting totdat de pick-up arm perfect horizontal in balans is (vrij zwevend)
f. Breng de pick-up arm terug maar de steun en klem deze hierin vast.
g. Houd het tegengewicht stil met een hand, en draai enkel aan de naalddrukring totdat het cijfer 0 op gelijke hoogte staat met de centrale lijn op het achechterste deel van de pick-up arm.
h. Draai het tegewewicht in wegenwijzerzin totdat de schaalwaarde overeenkomt met de aanbevolen naalddruk.

Noot: De aanbevolen naalddruk van het optionele patroon dat möglichm meegeleverd werk, is 2 gram. Voor andere patroonsystemen verwijzen wij u�de door de producent meegeleverde specificaties van deze patronen.

MONTAGE VAN SYSTEEMHOUDER EN PATROON:

Bij het installereren van een patroon, dient u de bedieningsinstrumenties van dit specifieke patroon teraadplegen. Gebruikijdens het installereren de naaldbeschermer om schade aan de naald te voorkomen.

Verbind de systeemregelaardraden met de patroon terminals. Verschillende kleuren werden gebruikt om beiden herkenbaar te makeen. Verbind elke draad met de patroon terminal van de zelfde kleur.

Wit (L + ) LCH (+)

Blauw (L-) L CH (-)

Alvorens dit toestel aan te sluiten, is het best dat u eveneens de handleiding van uw huidige utrusting raadpleegt.

Noot: Zet het toestel uit alvorens verandering te make in de verschillende aansluitingen.

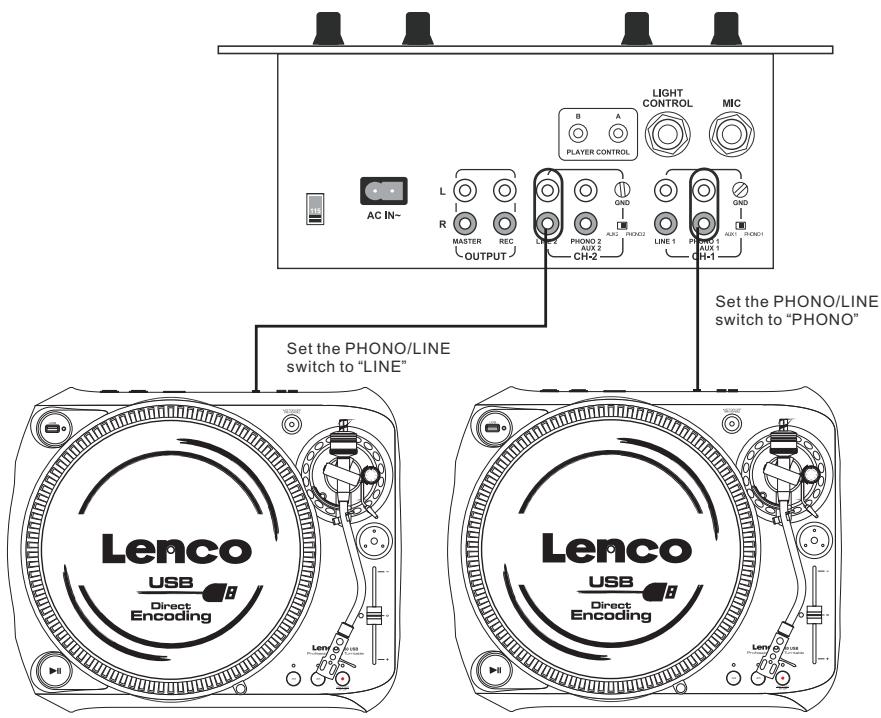

1. Verbind het stroomsnoer met een wisselstroom stopcontact.
2. Verbind de RCA kabel met de PHONO input van uw versterker.

Output terminals Versterker(Ontvanger)

L (Wit)

LCH

R (Rood)

RCH

U kan eveneens met line input werken, door de phone/line schakelaar aan dechterzijde van de draaitafel op line te zetten.

Indien u zich in de toekomst van dit toestel wenst te ontdoen, let er dan op dat elektrisch afvalmaterialiaal Niet met het huishoudelijk afval mag worden verwijderd. Breng het toestel maar een kringloopwinkel of anderevoorziening voor recycling. Neem contact op met uwplaatselijk autoriteit of winkelier indien umeer informatie wenst over recycling. (Richtlijn voor Afval van Elektrische en Elektronische Apparaten, AEEA).
