BEDIENUNGSANLEITUNG L-80 USB LENCO

Plattenspieler mit MP3-Recorder

BEDIENUNGSANLEITUNG (DEUTSCH) P10-P18

ENTHALTEN:

SICHERHEITSHINWEISE
KONTROLLE UND FUNKTIONEN
EIGENSCHAFTEN
- BEDIENUNG

BEDIENUNGSPANLEITUNG

L-80 USB

SICHERHEITSHINWEISE

Lesen Sieitte alle Warn- und Bedienungshinweise sorgfaltig durch,bevor Sie these Gerat in Betrieb-.
nehmen.

• Bewahren Sie diese Bedienungsanleitung für evtl. später auftauchende Fragen sorgfältig auf.
• Entfernen Sieitte nicht die Warnhinweise am Gerat.
• Befolgen Sieitte alle Hinweise in dieser Bedienungsanleitung genau.
• Nutzen Sie diesen Gerät niemals in der Höhe von feuchten Stellen wie z.B. Waschbecken, Badewannen oder Teichen und Seen.
• Reinigung des Gerätes: Reinigen Sie das Gerät nur wie vom Hersteller vorgesehen. Nutzen Sie hierfür einen weichen, leicht feuchten Lappen und wischen Sie das Gerät damit vorsichtig ab. Achten Sie darauf, dass niemals Feuchtigkeit oder gar Flüssigkeit ins Geräeinnere gelangen kann!
• Lüfungsschlitze und Öffnungen am Gerät dieren zur Kühlung während des Betriebes. Die Kühluftzufahr darf niemals durch zu dicht am Gerät stehende Gegenstände blockiert werden. Achten Sie bei der (Fest-) Installation darauf, dass eine ausreichende Kühluftzufahr stets gewährleistet ist. Nutzen Sie das Gerät nicht auf Gegenständen wie z.B. Sofa oder Bett, da dies die Lüfungsschlitze blockiert und verdrecht. Sollten die Lüfungsschlitze verstaubt oder verdrecht sein, reinigen Sie dieseitte.
• Das Gerät muss von anderen, Wärme verursachenden Geräten wie Endstufen, Heizkörpern usw. fernenhalten werden.
• Dieses Gerätarf nur mit der Betriebsspannung versorgt werden, die der Hersteller vorsieht. Wenn Sie sich nicht sichere sind, ob Ihr Stromnetz fur diesen Produkt geeignet ist, kontaktieren Sieitte ihren Fachhändler. Bei Geräten, die batteriebetrieben werden, behmen Sie sich die entsprechende Bedienungsanleitung zur Hilfe.
• Achten Sie im Betrieb darauf, dass das Stromanschlusskabel nicht eingeklemmt oder eingeschnitten werden kann. Verlegen Sie das Kabel immer so, dass es von keinen anderen Geräten beschädigt werden kann.
• Benutzen Sie kein Zubehör, welche nicht vom Hersteller empfohlen wurde. Es konnte Schäden verursachen.
• Benutzen Sie diesen Gerät nicht auf Gegenständen wie wackeligen Tischen oder Ähnlichem. Durch ungewolltes Herunterfallen kann nicht nur das Gerät stark beschädigt oder Zerstört werden, sondern es konnen auch Personen oder Kinder verletzt werden. Bauen Sie das Gerät nur so auf und ein, wie es vom Hersteller empfohlen wird oder in Einbauhalterungen die mit thisem Gerät angeboten oder verkauft werden. Fragen Sie ggf. ihren Fachhändler nach geeigneten Einbauhalterungen.
• Zu ihrer eigenen Sicherheit trennen Sie das Gerät bei Gewitter oder langen Nutzungspausen vom Stromnetz. Somit gewährleisten Sie, dass auch andere Geräte nicht in Mitleidenschaft gezogen werden und das Gerät lange und zuverlässig Funktioniert.

• Das Gerät sollte von einem autorisiertem Servicetechniker gewartet werden wenn:

• Das Stromanschlusskabel oder der Stecker beschädigt wurde oder

• Das Gerät heruntergefallen ist oder Flüssigkeit eingedrungen ist oder
• Das Gerät Regen ausgesetzt war oder
• Das Gerät nicht fehlerfrei arbeitet bzw. Fehler im Betrieb verursacht oder
• Das Gerät geworfen wurde oder das Gehäuse sightbar beschädigt ist

ACHTUNG: Um das Risiko eines elektrischen Stromschlags zu minimieren, entfern den Sieitte keine Gehäusedeckel! Gefährliche Betriebsspannung im Gehäuseinnern kann lebensgefährlich für den Menschen sein. Überlassen Sie evtl. Reparaturen ausschließlich qualifiziertem Fachpersonal!.

ACHTUNG: Um einen elektrischen Schlag zu vermeiden, öffnen Sie niemals das Gerät! Hohe Betriebsspannung im Innern des Gerätes kann für den Menschen lebensgefährlich sein! Schützen Sie das Gerät unbedingt vor Feuchtigkeit!

Dieses Symbol weist Sie daraufhin, dass der Betrieb theses Gerates unbedingt das Lesen der Bedienungsanleitung erfordert. Unsachgemäß Anwendung birgt Gefahren fur Menschen und Umwelt und kann zu schweren gesundheitlichen Schaden führen.

ACHTUNG

Um einen lebensgefährlichen Stromschlag zu verhindern, nutzen Sieitte nur Verlangerungskabel zum Anschluss an das Stromnetz, wenn diese exakt passgenau sind.

EIGENSCHAFTEN PLATTENSPIELER

Bauart Manuell, 2 Geschwindigkeiten

Motor DC Motor

Antriebsart Riemenantrieb

Plattenteller 330 mm Aluminium Druckguss

Geschwindigkeiten 33 1/3 and 45 rpm

USB Funktion USBREC.Funktion(nur fur MP3 im Format 192kbps)

Gleichlaufschwankungen Weniger als 0.2% WRMS (JIS WTD) bei 33 1/3rpm

Gerauschspannungsabstand Mehr als 55dB (DIN-B)

Pitch Geschwindigkeiten +/- 10%

Startzeit Weniger als 1 sec bei 33 1/3

Bremszeit Weniger als 1 sec bei 33 1/3

Time for Speed Change Weniger als 1 sec. bei 33 1/3 und 45 rpm

Weniger als 1 sec. bei 45 und 33 1/3 rpm

TONARM

Typ

Statisch ausgewogener S-förmiger Arm mit abnehmbarem System

Effektive Armlänge

230.5mm

Phono Ausgangs-Level

1.5~3.6mV at 1KHz 5cm/sec (HP-4005)

Line Ausgangs-Level

HINWEIS: Technische Änderungen ohne vorherige Ankündigung und Irrtümer vorbehalten.

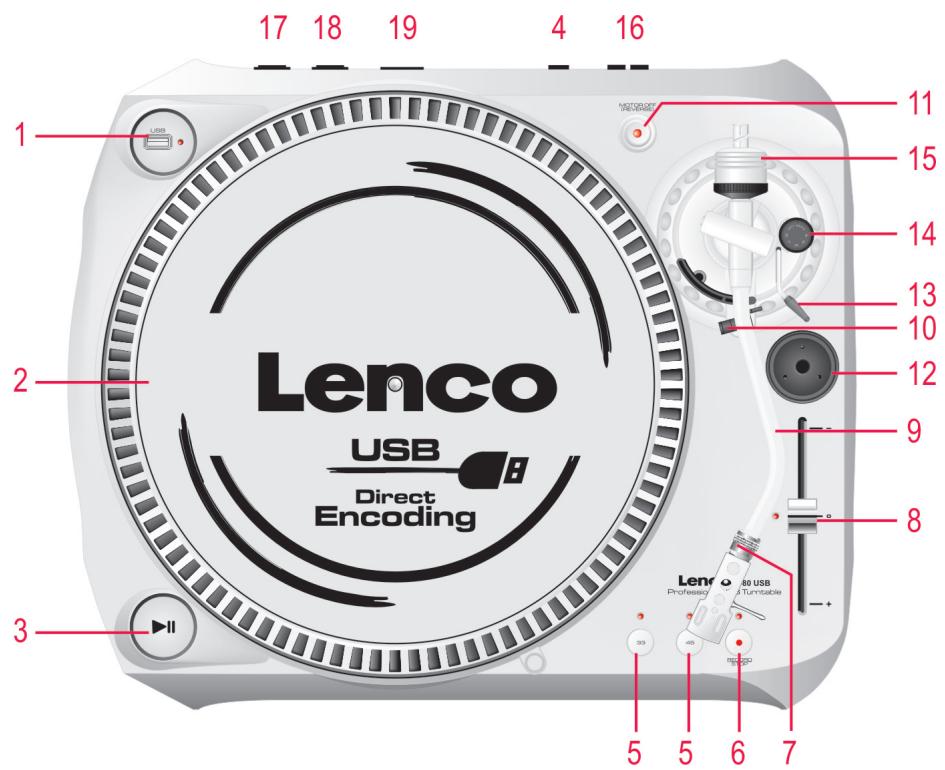

KONTROLLE UND FUNKTIONEN

1. USB SOCKET

USB Aufnahme nur im MP3 Format

1. PLATTENTELLER

3. START/STOP KNOPF

Diesen Knopf drücken um den Plattenteller zu starten oder zu stoppen

4. PHONO/LINE SCHALTER

Schaltet die Ausgabe entweder auf Phono - oder Line-Ebene.

5. PLATTENTELLERGESCHWINDIGKEIT

• Den "33" Knopf drücken um die Geschwindigkeit 33 rpm auszuwahlen.
• Den "45" Knopf drücken um die Geschwindigkeit 45 rpm auszuwahlen.

6. AUFNAHME/STOP KNOPF

Drücken Sie die Taste um die Aufnahme zu starten, drücken Sie die Taste erneut um die Aufnahme zu stoppen.

7. HEADSHELL VERSCHLUSS

Montieren Sie das System, indem Sie es auf das vordere Ende des Tonarmes stecken und den Bajonettverschluss im Uhrzeigersinn verriegeln.

8. PITCH REGLER

Benutzen Sie diesen um die Geschwindigkeit des Plattentellers zu ändern. Der Indikator leuchtet nur auf, wenn der Schieber sich in Nullstellung befindet.

9. S-FÖRMIGER TONARM

10. TONARM HALTER UND -KLAMMER

Legen Sie den Tonarm hier ab und befestigen Sieihn mit der Klammer, wenn Sie das Gerä Transportieren wollen oder die Platte wechseln möchten.

11. MOTOR OFF /REVERSE KNOPF

Tippen Sie zur Vorwärts/Rückwärts-Wiedergabe

Drücken Sie die Taste mehr als 1 Sekunde um den Motor auszuschalten, die LED-Lampe fängt an zublinken. Drücken Sie die Taste mehr als 1 Sekunde um das Ausschalten des Motors wieder zu deaktivieren.

12. 45 RPM ADAPTER

Nutzen Sie diesen Adapter um 7" Platten mit grossen Mittellochern zuspielern.

13. TONARM LIFT

Der Tonarm Lift hebt den Tonarm von der Platte, um ihn zurück zu setzen oder um ihn an einer anderen Stelle abzuseken

14. ANTI-SKATING REGLER

Stellen Sie die Anti-Skating Regelung immer auf das Gewicht des Nadeldrucks ein.

Lesen Sieitte auch das Kapitel Aufbau.

15. KONTERGEWICHT

Das Kontergewicht dient zum Einstellen des Nadeldrucks. Wie das Kontergewicht ange-bracht wird, lessen Sieitte im Kapitel Aufbau

16. PHONO /LINE AUSGANG

Schließen Sie den Plattenspieler an jeder Phono oder Line Anschluss an. Verwenden Sie hierbei ein Chinch-Chinch Kabel. Versichern Sie sich das der phono/line Schalter in der richtigen position stehen.

17. SPANNUNGSWAHLSCHALTER

Gehen Sie sicher, dass die richtige Spannung für Ihr Stromnetz ausgewählt wurde. In Deutschland muss dieser Schalter auf 230V.

18. HAUPTSCHALTER

Dieser Schalter dient zum Ein- und Ausschalten des Plattenspielers

19. NETZKABELANSCHLUSS

Benutzen Sie das mitgelieferte Stromkabel.

BEDIENUNG

1. Schalten Sie das Gerät mit dem Hauptschalter ein.
2. Montieren Sie die Nadelbeleuchtung, um die Nadel bei Dunkelheit better erkennen zu konnen.
3. Legen Sie eine Platte auf den Plattenteller. Wenn Sie eine 7" Platte mit großer Öffnung in der Mitte speilen möchten, nutzen Sie den 45 RPM Adapter und legen Sieihn in die Mitte des Plattentellers.
4. Stellen Sie die Plattenteller Geschwindigkeit auf die entsprechende Platte ein
5. Losen Sie die Halteklammer des Tonarmes
6. Setzen Sie den Hebel auf die Cueing Position
7. Drücken Sie den Start/Stop Taster, damit der Plattenteller anfängt zu drehen
8. Bewegen Sie den Tonarm an die Stelle, wo die Nadel aufsetzen soll.
9. Senken Sie den Tonarm Lift. Der Arm senkt sich langsam ab und der Titel beginnt zuspielern
10. Stellen Sie den gewünschten Pitch Bereich ein. Die Geschwindigkeit lasst sich um.
11. Um die Wiedergabe zu unterbrechen, haben Sie den Tonarm mit dem Tonarm Lift an
12. Wenn die Wiedergabe beendet ist, haben Sie den Tonarm mit dem Tonarm Lift an und legen Sie den Arm auf die Halterung. Befestigen Sie die Halteklammer am Tonarm
13. Drücken Sie den Start/Stop Taster, um den Plattenteller anzuhalten
14. Schalten Sie das Gerät mit dem Hauptschalter aus

SET-UP

AUFBAU:

Bevor Sie beginnen, stellen Sie schicher, dass alle Teile und Zubehör intakt sind.itte verwenden Sie hierfür die aufgeführte Checkliste

• Bedienungsanleitung * Anschlusskabel * Splimat * Plattenteller
• 45 rpm Adapter * System * Stromkabel * Kontergewicht

Hinweis:

• Verbinden Sie den Netzstecker erst nach Abschluss der Montage.
• Bevor das Gerät einschalten, stellen Sie nochmals sicher, dass alle Anschüsse korrekt eingestellt sind.
• Beim Anschliessen oder Trennenitte immer die Stromversorgung ausschalten.
• Lesen Sie diese Bedienungsanleitung sorgfältig durch bevor Sie das Gerät benutzen. Bewahren Sie diese Bedienungsanleitung für evtl. später auftauchende Fragen sorgfältig auf.

• Vor dem Aufbau des Plattenspielers, befestigen Sie den Nadelschutz auf das System.

• Nehmen Sie das Gerät aus dem Karton und entfernen Sie vorsichtig das Verpackungsmaterial. Vergewissern Sie sich dass sãmtliches Zubehör

• 45 rpm Adapter

Suchen und entnahmen Sie den 45 rpm Adapter aus der Verpackung und befestigen Sieihn in die darauf vorgesehene Halterung.

1. Entnehmen Sie den Plattenteller aus dem Verpackungsmaterial und legen Sieihn auf die Mittelspindel des Plattenspielers
2. Motor:

Befestigen Sie den Antriebsriemen an der Antriebswelle des Motors.
5. Slipmat:

Entnehmen Sie das Slipmat der Verpackung und legen Sie es auf den Plattenteller .
6. Headschell:

Legen Sie die Headshell in das vordere Ende des Tonarmes. Halten Sie es fest und drehen Sie im Uhrzeigersinn. Befestigen Sie das System mit den zugehörigen Schrauben an der Headshell.

Schrauben Sie die Headshell mit Hilfe der am Tonarm angebrachten Befestigungsschraube in das vordere Ende des Tonarmes und halten Sie es damit horizontal.

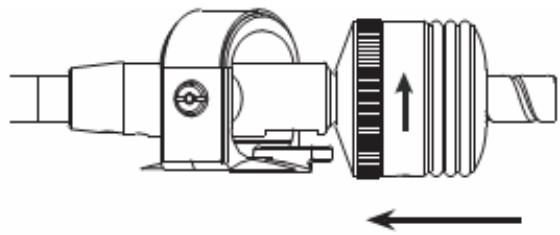

1. Kontergewicht:

SET-UP

a. Entfernen Sie die Schutzhülle falls vorhanden und berühren Sie die Nadel nicht.
b. Stellen Sie die Tonarm Stütze mit Hilfe des Hebels auf minimale Höhe ein.
c. Losen Sie den Tonarm Halter undnehmen Sie den Tonarm vom Halter herunter.
d. Setzen Sie anti-skating auf 0
e. Drehen Sie das Kontergewicht und balancieren Sie den Tonarm so ein, das er nicht nach vorn oder hinten fällt.
f. Legen Sie den Tonarm danach wieder auf den Halter und befestigen Sieihn.
g. Halten Sie nun mit einer Hand das Gewicht fest und drehen Sie mit der anderen Hand das Rad mit der Skala, bis der Wert "0" mit der Markierungslinie halten auf dem Tonarm übereinstimmt.
h. Drehen Sie nun das Gewichtamt Skala so lange im Uhrzeigersinn, bis das richtige Gewicht für das Nadelsystem mit der Markierung auf dem Tonarm übereinstimmt

Hinweis: Für das mitgelieferte System wird ein Nadeldruck Gewicht von 2 g besteht. Beachten Sie immer die Angaben des Herstellers von Nadelsystemen und stellen Sie das Gewicht für den Nadeldruck immer korrekt ein.

INSTALLATION DES SYSTEMS:

Für die Installation eines Systems lesen Sieitte immer auch die Hinweise des Herstellers eines Tonabnehmer Systems durch. Entfern Sie den Nadelschutz erst nach der Installation des Systems. Verbindungen der Kabel bei Austausch eines Systems: Die Anschlasse der meisten Systeme sind farblich gleich gekennzeichnet. Verbinden Sie jedem Kabel mit dem farblich entsprechenden Anschluss.

Weiß (L+) Linker Kanal + Blau (L-) Linker Kanal - Rot (R+) Rechter Kanal + Grün (R-) Rechter Kanal -

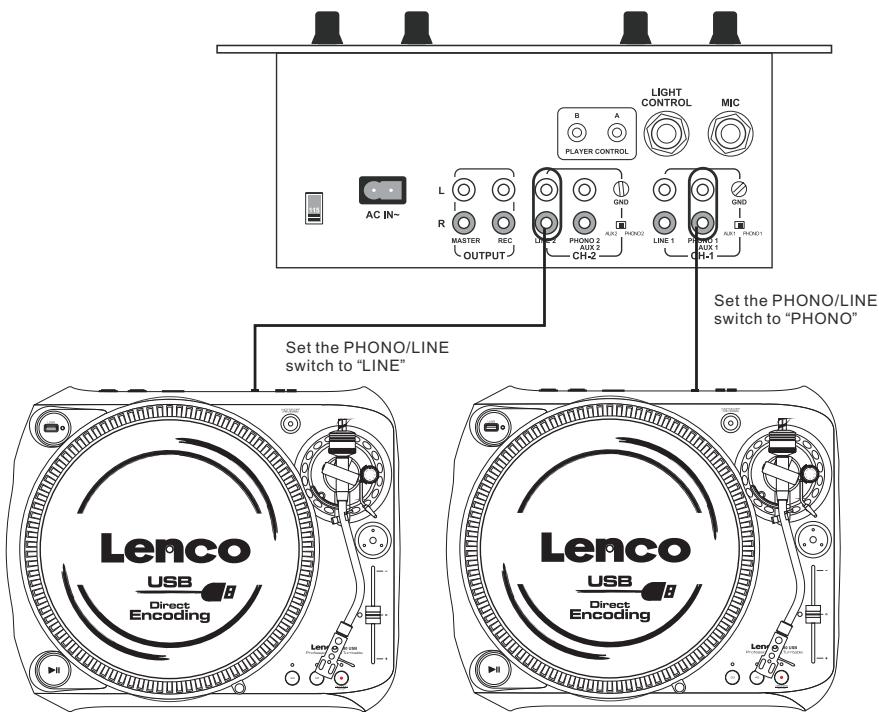

ANSCHLUESSE:

Bevor Sie das Gerät mit anderen verbinden,lesen Sie auch die Bedienungsanleitungen der zu verbindenden Geräte.

Hinweis:

Schalten Sie alle Geräte ab, wenn Sie Veränderungen an den Verbindungen vornehmen.

1. Verbinden Sie das Netzstromkabel mit dem Stromnetz.
2. Verbinden Sie das RCA (Cinch) Kabel mit dem Phono Ausgang Ihr's Verständerkers.

Ausgangsanschluss Verstärker (Receiver)

L (weiss)

L Kanal

R (rot)

R Kanal

Sie konnen auch ein Phono/Line Signal zum Veränderter senden. Nutzen Sie dazu den Ausgangswahlschalter halten am Gerät.

Sollten Sie irgendwann zu späterer Zeit这点es Produkt entsorgen wollen, beachten Sieitte Folgenden: Elektroschrott sollte nicht mit dem Haushaltsmull entsorgt werden.itte recyclen Sieihn, sofern Ihnen entsprechende Mochigkeiten zur Verfugung stehen.

Setzen Sie sich mit ihren communalen Behörden oder ihrer Einzelhändler in Verbindung

und Fragen Sie diese um Rat bezüglich der Wiederverwertung. (Elektro- und Elektronik-Altgeräte-Richtlinie (WEEE))

Lenco

L-80 USB

Afmetingen 449 (W) x 370 (D) x 145 (H) mm

Gewicht 3.8 Kg
