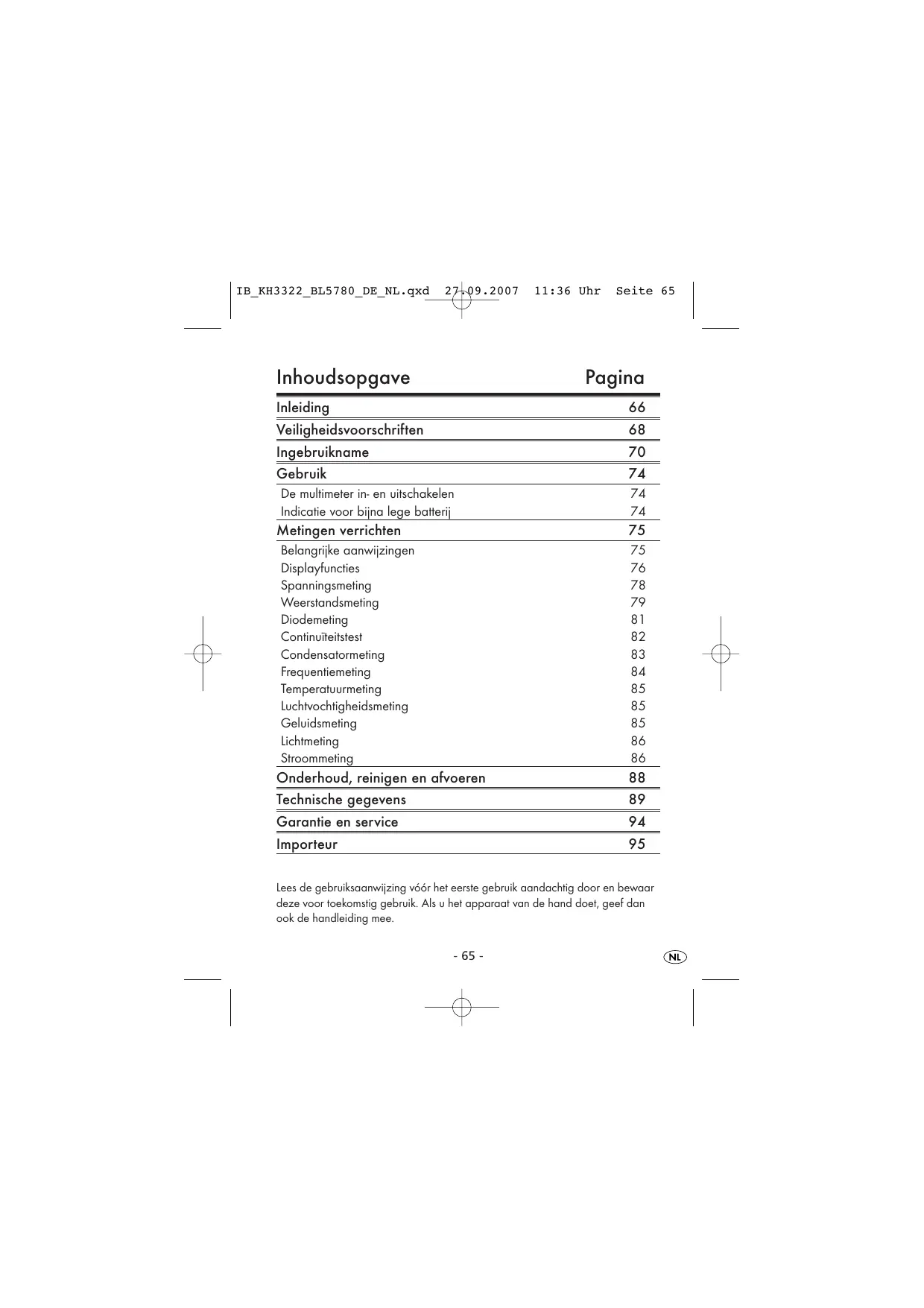

GEBRUIKSAANWIJZING KH 3322 POWERFIX

Inleiding	66
Veiligheidsvoorschriften	68
Ingebruikname	70
Gebruik	74
De multimeter in- en uitschakelen	74
Indicatie voor bijna lege batterij	74
Metingen verrichten	75
Belangrijke aanwijzingen	75
Displayfuncties	76
Spanningsmeting	78
Weerstandsmeting	79
Diodemeting	81
Continuiteitstest	82
Condensatormeting	83
Frequentiemeting	84
Temperatuurmeting	85
Luchtvochtigheidsmeting	85
Geluidsmeting	85
Lichtmeting	86
Stroommeting	86
Onderhoud, reinigen en afvoeren	88
Technische gegevens	89
Garantie en service	94
Importeur	95

Lees de gebruiksaanwijzing vór het eerste gebruik aandachtig door en bewaar deze voor toekomstig gebruik. Als u het apparaat van de hand doet, geef dan ook de handleiding mee.

Betekenis van de symbolen op het apparaat

Waarschuwing voor een gevaarlijke plek

Aarding

Over deze gebruiksaanwijzing

Wanneer het product wordt gebruikt op een manier die hier nicht beschreiben is, worden de door het apparaat geboden bescherming in bepaalde situaties beinvloed. Reparaties mogen uitsluitend worden uitgevoerd door de fabrikant, diens klantendienst of een vergelijkbaar gekwalificeerde persoon.

Gebruik in overeenstemming met bestemming

De multimeter is een multifunctioneel meetapparaat voor het meten van elektrische spanningen, stromen, waarstanden en condensatoren, alsmede voor de meting van Licht, geluid en temperatuur. Het apparaat is conform de veiligheidsvoorschriften voor elektronische meetaparatuur vervaardigd en getest. De multimeter is een waardevol hulpmiddel voor de hobbyelektriciën. Voor het gebruik ervan is basiskennis van elekrotechniek en meetechniek vereist.

Het apparaat is bestemd voor metingen op stroomcircuits die rechtsstreeks op netstroom� aangesloten (meetapparaat van categorie CAT II).

Kenmerken

Digitaal display met vier posities, max. waarde: 3999

Handmatige en automatische keuze van de meetresolutie

Vasthouden van de meetwaarde

Spanningsmeting tot 600V en = =

Stroomsterktemeting tot 2A en

Weerstandsmeting tot 40M

Continuiteitstest

Diodetest

Condensatorstot 200 F

Frequeniemeting tot 200 kHz

Pulsbreedemeting

Temperatuermeting van -20^ tot 1000^

Geluidsvolumemeting van 40 dB tot 100 dB

Lichtmeting van 4000 tot 40000 Lux

Luchtvochtigheidsmeting van 30% tot 90% RH

(Relative Humidity = relativieve luchtvochtigheid)

Overbelastingsbeveiliging

Automatische polariteitsfunctie

Automatische uitschakeling

Wanneer de ingeschakelde multimeter onceveer 15 minuten nicht worden gebrukt,.gaat het display uit en wordt de multimeter uitgeschakeld. Om het apparaat wee in te schakelen, zet u de functieschakelaar eerst op de stand OFF en daarna op een meetfunctie.

U kunt het apparaat ook weein schakelen door op de toets FUNC. ① te drukken.

Waarschuwing!

Er bestaat gevaar voor elektrische schokken of verwondingen, wonneer de volgende veiligheidsvoorschriften Niet worden opgevolgd!

• Gebruik de multimeter nicht wanneer die beschadigd is.
• Inspector de multimeter voorafgaand aan gebruik op scheurtjes of afgebrozen kunststof. Inspectoraar bij de isolatie rondon de aansluitingzerzorgvuldig.
• Inspector eok de meetleidingen ABC op een beschadigde isolatie. Vervang beschadigde meetleidingen voordat u het apparaat gebruikt.
• Gebruik de multimeter Niet in omgevingen met explosieve gassen, dampen of stof.
• Breng:tussen de aansluitingen nooit een spanning aan die de op de multimeter aangegeven nominale spanning overschrijdt.
• Controller voor het gebruik of de multimeter maar behoren werkdt door een bekende spanning te meten.
• Schakel voor een stroommeting de stroom van het testobject uit, voor dat u de multimeter op het testobject aansluit. Houd er rekening mee dat de multimeter in series geschakeld is.

Waarschuwing!

Ga uiterst voorzichtig te werk bij het werk den met meer dan 30 V wisselspanning eff., 42 V piekspanning of 60 V gelijkspanning. Dergelijkke spanningen brengen gevaar voor elektrische schokken met zich mee!

• Sluit eerst eenmeetleiding aan op de massa en daarna de andere meetleiding op de stroomvoerende leiding. Bij het afnemen van de meetleidingen AC maakt u erst de spanningsvoerende leiding los.
• Houd bij het werkken met de meetpunten de vingers্তacter de vinger-beschermer van de testpunten.
• Voordat u het deksel van het batterijvak opent, maakt u demeetleidingen A B C los van de multimeter.
• Gebruik de multimeter Niet wonneer het deksel van het batterijvak of delen van de behuizing Niet zijn bevestigd of zich losgemaakt.
• Ter Voorkoming van fouitieve meetwaarden, die kuren resulteren in elektrische schokken of verwondingen, verrangt u de batterijen zodra de indicateie voor bijna lege batterij (回) resp.uitgeputte batterij (回) verschijnt.
• Gebruik als voeding voor de multimeter uitsluitend 9V blokbatterijen van het type 6F22/6LR61 enplaatst deze volgens de voorschriften in het batterijvak.

Let op!

Ter voorkoming van beschadiging van de multimeter of de test-objecten dient u de volgende aanwijzingen op te volgen:

• Schakel voor doorgangs-, diode-, freiendentie- en waarstandsmetingen de stroom van het testobject uit en ontlaad alle hoogspanningscondensatoren.
• Schakel bij stroommetingen de stroom van het testobject uit voordat u de multimeters aansluit.

Omgang met batterijen

Door lekkende batterijen kan het apparaat beschadigd raken.

• Wanner u de multimeter langere tijd Niet gebruikt, verwijdert u de batterij.
• Trek bij een lekkende batterij veiligheidshandschoenen aan en reinig het batterijvak met een droge doeck.

Ingebruikname

Uitpakken

Haal de multimeter en de accessoiresuit de verpakking.
- Verwijder alle plakband, folie en transportbeveiligingen.

Inhoud van het pakket

Controleer voor de ingebruikname of de inhoud van het pakket volledig is en niets beschadigd is:

• Digitale multimeter
• 2 meetleidingen (rood en zwart) met testpunten
• 2 meetleidingen (rood en zwart) met testklemmen
  1 temperatuurvoeler met rode stekker
  1 batterij 9V
• Deze gebruiksaanwijzing

Batterijen plaatsen

• Maak de multimeter los van het meetcircuit en schakel het apparaatuit.
• Maak de meetleidingen A B C los van de multimeter voordat u het deksel van het batterijvak opent.
• Open het batterijvak door de beiden kruskopschroeven aan deijkenkant los te draaien en het deksel van het batterijvak af te nemen.
• Sluit de polen van de 9 V batterij met de juiste stand van de polen aan op de drukknoppen in het batterijvak 7.
• Sluit het deksel van het batterijvak waar zorgvuldig en draai de beiden kruskopschroeven waar vast.

Meetleidingen en connectoren voorbereiden

• Verwijder voor gebruik de beschemkapjes van de testpunten van de meetleidingen A C.
• Berg de beschermkapjes op en bevestig ze waar wanneer u het apparaat langere tijd Niet gebruikt.

Temperatuurvoeler voorbereiden

• Bevestig de gele stekker van de temperatuurvoeler op de rode stekker. Zorg waar bij dat de pluspool (+) van de gele stekker is verbonden met de pluspool (+) van de rode stekker en de minpool (-) van de gele stekker met de minpool (-) van de rode stekker.

Apparaatbeschrijving

Sensor voor luchtvochtigheidsmeting
Sensor voorlichtmeting
Sensor voor geluidsmeting
Toets LIGHT
5 Toets REL
Uitklapstandaard
1 Ingang VΩ, positief
Ingang COM, negatif
9 Ingang mA
10 Ingang 2A
1 Functieschakelaar
12 Toets Hz/DUTY
Toets RANGE
14 Toets FUNC.
Toets HOLD
16 Display
1 Batterijyak
A Meetleidingen met testpunten
B Temperatuurvoeler
Meetleidingen met testklemen
D Batterijyak (aan de achterkont)

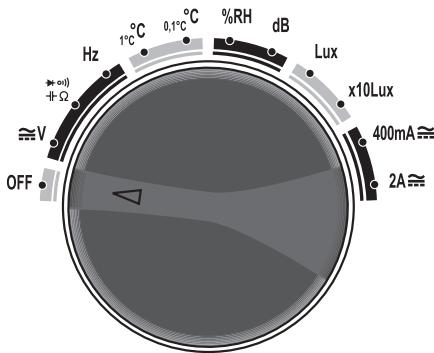

Meetfunctions van de functieschakelaar

OFF

Multimeter uitschakelen

Spanningsmelting

+01)

+Ω

Diodetest, continuiteitstest, condensatoren weerstandsmeting

Hz

1°C

Frequentiemeting

0,1°C

%RH

Temperatuurmeting in grade

dB

Lux

Temperaturmeting in tienden van grades

x10Lux

400mA ≌

Luchtvochtigheidsmeting

Geluidsmeting

Lichtmeting in Lux

2A=

De multimeter in- en uitschakelen

• U schakelt de multimeter in door de functieschakelaar ① op een meetfunctie te zieten.
• Om de multimeter waar uit te zetten,zet u de functieschakelaar op de stand OFF.

Indicatie voor bijna lege batterij

Wonneer het batterijsymbool (3) linksonder op het display 16 verschijnt, duidt dit erop dat de batterij bijna leeg is en moet worden verrangen.

Waarschuwing!

Vervang de batterij zodra het batterijsymbool (B) resp. (B B) verschijnt, om foutieve afleesresultaten en hieruit voortvloeieende stroomschokken of verwondingen te voorkomen.

Let op!

Als het apparaat gedurende langere tijd Niet worden gebruikt, moet de batterij worden verwijderd omlekken te voorkomen.

Belangrijke aanwijzingen

• Als u omschakelt op een neue functie of een ander meetbereik, kaak dan altijd demeetleidingen A C los van de testobjecten.
• Het apparaat mag uitsluitend worden gebruikt in een droge en schone omgeving. Vuil en vocht tasten de isolatieweerstanden aan en kuren met name bij große spanningen resulteren in elektrische schokken.
• Het apparaat mag uitsluitend worden gebruikt in de aangegeven meetbereiken.
• Voor elk gebruik moet worden gecontroleerd of het apparaat waar behoren werkct (bijv. op een bekende stroom- resp. spanningsbron).
• Demeetleidingen A C moeten in perfecte toestand zich.
• Gebruik bij de spanningsmeting uitsluitend de ingangen VΩ en COM en bij de stroomsterktemeting uitsluitend de ingangen COM en 2A resp. COM en mA.
• Sluit de meetleidingen A C correct aan in overeenstemming met de poolaanduidingen.
• Het apparaat beschicht over een automatische polariteitsfunctie.
• Wanner het testobject Niet met de juiste polariteit op de multimeter is aangesloten, worden voor de aangegeven meetwaarde een minteken geplaatst.
• Bij onderdeelmetingen mag het te testen onderdeel zich nicht in een schakeling bevinden, waar dat hierdoor het meetresultaat worden vervalst.

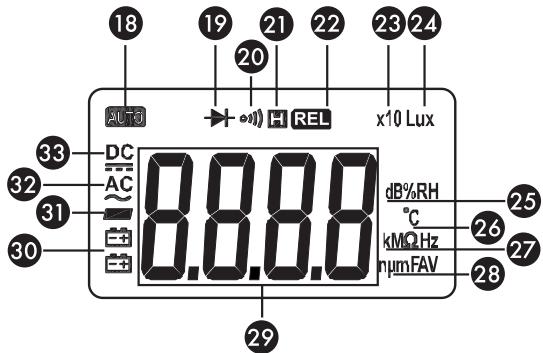

Displayfunctions

Indicatie voor automatische keuze van meetbereik
Indicatie voor diodetest
20 Indicatie voor continuiteitstest
Indicatie voor vastgehonden meetwaarde
Indicatie voor meetverschil
Indicatie voor Lichtmeting in Lux x 10
Indicatie voorlichtmeting in Lux
Indicatie voor geluids- (dB) en luchtvochtigheidsmeting (%RH)
Indicatie voor temperatuurmeting
Indicatie voor onderstands- (k,M,) en freuquentiemeting (Hz)
Indicatie voor condensator- (n - 1) F), stroom-(A) en spanningsmeting (V)
Cijferindicatie
Indicatie voor bijna lege batterij
Indicatie voor negatieve spanning
Indicatie voor wisselstroom
Indicatie voor gelijstkroom

Meldingen op het display

De meetwaarden op het display ⑥ worden maximaal met vier cijfers weergegeven.

Alaar gelang de meetwaardeverschijnt er een punt om de decimale positions aan te given.

Meetwaarden vasthouden

• Drukijdens een meting op de toets HOLD 15 om de gameten waarde op het display 16 vast te houden, zodate die ook na de meting beschikkaar blijft.

Op het display 16 verschijt het symbol H.

• Om de indicate tie HOLD af te sluiten, drukt u nogmaals op de toets HOLD 15.

Meetverschil aangeven

• Druktijdens een meting op de toets REL 9.

Op het display 16 verschijnt de individatie REL.

• De LAST gemeten waarde worden als referentiewaarde op nul gezet en op het display 16 verschijnt de actuèle gemeten waarde als verschil met demeetwaarde.
• Als de actuele gemeten waarde geg is aan de referentiewaarde, verschijnt op het display 16 0.0.
• Om de indicateie REL f te sluiten, drukt u nogmaals op de toets REL ①.

Displayverlichting inschakelen

• Druk op de toets LIGHT ① om de hintergrondverlichting van het display ⑥ circa 5 seconden lang in te schakelen.

Spanningsmeting

Waarschuwing!

Er mag zich meer dan 600V resp. 600V = —— worden aangesloten op de ingangen. Bij overschrijding van deze grenswaarden kan het apparaat beschadigd raken en loopt de gebruiker gevaar.

Voorlichtig!

Maak de testpunten los van het testobject voordat u een andermeetbereik kiest. Anders kan het apparaat beschadigd raken.

Zet de functieschakelaar op de stand V

De individatie voor de gelijkspanningsmeting zichijnt.

Druk op de toets FUNC. om te schakelen:tussen gelijkspannings- en wisselspanningsmeting .

• Steek de meetleidingen AC in de ingangen VΩ 7 en COM 8.
• Sluit de testpunten aan op het testobject.

De meetwaarde worden op het display ⑥, alaar gelang de spannings-grootte en de meetresolutie, aangegeven in millivolt (mV) of Volt (V).

Meetresolutie instellen

• Druk één keer op de toets RANGE om van automatische meetresolutie over te gaan op handmatige meetresolutie.

De indicative AUTO verwijdijnt.

• Druk nu herhaaldelijk op de toets RANGE ① om de volgende meetresoluties achtereenvolgens op te roepen.

• Meetwaarde in millivolt (mV) met één decimaal
  -Meetwaarde in Volt (V) met drie decimalen

• Meetwaarde in Volt (V) met twee decimalen
• Meetwaarde in Volt (V) met één decimalaal
  -Meetwaarde in Volt (V) zonder decimalen

Vervolgens begint de weergave van de meetresoluties waar van voren af aan.

• Omtering gaan maar automatische meetresolutie, houdt u de toets RANGECirca 2 seconden lang ingedrukt.

Opmerking:

Wanneer op het display de indicateie OL verschijnt, valt de gemeten waarde buiten de meetresolutie. Stel in dat geval een hogere meetresolutie in.

Weerstandsmeting

Let op!

Het testobject要去 spanningsvrij zijn voordat de meetleidingen worden aangesloten, om te voorkomen dat het apparaat of het testobject beschadigd raakt. In geval van twijfel要去 een metinguitwijzen of het testobject daadwerkelijk spanningsvrij is.

• Zet de functieschakelaar ① op de stand +0
• Druk eventuele op de toets FUNC. 10, tot op het display 16 de indicate MΩ verschijnt.
• Steek de meetleidingen AC in de ingangen VΩ 7 en COM 8.
• Sluit de testpunten aan op het testobject.

De meetwaarde worden op het display 16, al waar gelang de werkstand en de meetresolutie, aangegeven in Ohm (Ω), Kilo-ohm (kΩ) of Megaohm (MΩ).

Meetresolutie instellen

• Druk én keer op de toets RANGE om van automatische meetresolutie over te gaan op handmatige meetresolutie.

De indicationAUTOverdwijnt.

• Druk nu herhaaldelijk op de toets RANGE 13 om de volgende meetresolutions achtereenvolgens op te roepen.
• Meetwaarde in Megaohm (MΩ) met één decimal
• Meetwaarde in Ohm (MΩ) zonder decimalen
• Meetwaarde in Kilo-ohm (kΩ) met twee decimalen
• Meetwaarde in Kilo-ohm (kΩ) met één decimal
• Meetwaarde in Kilo-ohm (kΩ) zonder decimalen
• Meetwaarde in Megaohm (MΩ) met twee decimalen

Vervolgens begint de weergave van de meetresoluties waar van voren af aan.

• Omtering te gaan maar automatische meetresolutie, houdt u de toets RANGECirca 2 seconden lang ingedrukt.

Opmerking:

Wonneer op het display de indicateie OL verschijnt, valt de gemeten waarde buiten de meetresolutie. Stel in dat geval een hogere meetresolutie in.

Diodemeting

Voorlijk!

Het testobject要去 spanningsvrijelijk voordat demeetleidingen worden aangesloten, om te voorkomen dat het apparaat of het testobject beschadigd raakt. In geval van twijfel要去 een metinguitwijzen of het testobject daadwerkelijk spanningsvrij is.

• Zet de functieschakelaar op de stand 1
• Druk een aantal malen op de toets FUNC. 14, tot op het display 15 de indication * voor de diodemeting verschijnt.
• Steek de meetleidingen A C in de ingangen VΩ 7 en COM 8.
• Sluit de testpunten aan op het testobject. Sluit waar bij de rode meetleiding aan op de anode (+) en de Zwarte meetleiding op de kathode (-).

De doorlaatspanningsval in Volt (V) kan nu op het display ⑥ worden afgelezen.

De polariteit van de testspanning op de ingang V is positief ^ + ^

Kenmerkende waarden:

Schottky- of germaniumdiode: ca. 0,2...0,4 V Silicium: ca. 0,6...0,8 V.

Continuiteitstest

Voorzichtig!

Het testobject要去 spanningsvrij zijn voordat demeetleidingen worden aangesloten, om te voorkomen dat het apparaat of het testobject beschadigd raakt. In geval van twijfel要去 een metinguitwijzen of het testobject daadwerkelijk spanningsvrij is.

• Zet de functieschakelaar ① op de stand +01.
• Druk eventuele op de toets FUNC.14, tot op het display 15 de indicateie 念 ^ 念 ) verschijnt.
• Steek de meetleidingen A C in de ingangen VΩ 7 en COM 8.
• Sluit de testpunten aan op het testobject.

Wanner er continuiteit is, resp. bij waarstanden van minder dan 40 klinkt er een geluidssignaal.

Opmerking:

Voor het testen van de continuiteit van demeetleidingen A C verbindt u de beiden testpunten met elkaar.

Condensatormeting

Voorlijk!

Het testobject要去 spanningsvrijij zijn resp. de condensator要去 ontladenল voordat demeetleidingen worden aangesloten, om te voorkomen dat het apparaat of het testobject beschadigd raakt. In geval van twijfel要去 een meting uitwijzen of het testobject daadwerkelijk spanningsvrijij is.

• Zet de functieschakelaar op de stand 1
• Druk een aantal malen op de toets FUNC., tot op het display 6 de indication # voor de condensatormeting verschijnt.
• Steek de meetleidingen A C in de ingangen VΩ 7 en COM 8.
• Sluit de testpunten aan op het testobject en let waar bij op de juiste polariteit.

De capacititeit wordt, alaar gelang de condensatorgrootte, in microfarad ( F) of nanofarad (nF) aangegeven op het display 16.

Opmerking:

Bij het meten van condensatoren met een hoge capaciteit kan het enigeijduren voordat er een meetresultaat verschijnt (ca. 30 seconden bij 200 F ).

Frequentiemeting

Voorzichtig!

Het testobject要去 spanningsvrij zijn voordat de meetleidingen worden aangesloten, om te voorkomen dat het apparaat of het testobject beschadigd raakt. In geval van twijfel要去 een meting uitwijzen of het testobject daadwerkelijk spanningsvrij is.

• Zet de functieschakelaar op de frequentiemeting Hz.
• Steek de meetleidingen AC in de ingangen VΩ 7 en COM 8.
• Sluit de testpunten aan op het testobject en schakel de spanning in. De frequente in Kilohertz (kHz) of Megahertz (MHz) kan nu op het display ⑥ worden afgelezen.
• U=knt de frequeniemeting ook oproepen door de spanningsmetinguit te voeren en verrolgens op de toets Hz/DUTY 12 te drukken, tot op het display 16 de individatie Hz verschijnt.

Pulsbreedemeting

Met deze functie kutu meten hoe lang (duur in % ) een signaal bennen een gegeven periode laag resp. hoog is. De gameten signaalvorm要去 repeterend zich (zich in gelinge tijdintervallen herhalend patroon).

Zet de functieschakelaar op de frequentiemeting Hz.
- Steek de meetleidingen AC in de ingangen VΩ 7 en COM 8.
- Sluit de testpunten aan op het testobject.

Druk op de toets Hz/DUTY, tot op het display de individatie % verschijnt.

• De gemeten pulsbreds in % kan nu op het display ⑥ worden afgelezen.

Temperatuurmeting

Zet de functieschakelaar op de stand 0,1^ voor een temperatuurmeting in tiende graden of op de stand 1^ voor een temperatuurmeting in grade.
- Steek de rode stekker van de temperatuurvoeler ③ zodanig in de ingangen COM ⑧ en mA 9 , dat de minpool (-) van de rode stekker is aangesloten op de ingang COM ⑧ en de pluspool (+) op de ingang mA ⑨ .

Breng het uiteinde van de temperatuurvoeleraar het testobject.

Let op!

De temperatuurvoeler is nicht vuurbestendig, houd deze dus nicht in het vuur. Gebruik de temperatuurvoeler uitsluitend tot een temperatuur van 300^ . Gebruik voor temperaturen boven 300^ een speciale temperatuurvoeler, die in devakhandel verkrijgbaar is. Sluit de temperatuurvoeler nooit aan op een stroombron!

De temperatuur in graden Celsius kan nu op het display 16 worden afgelezen.

Luchtvochtigheidsmeting

• Zet de functieschakelaar op de stand %RH.

De via de luchtvochtigheidsmetingsensor ① gemeten relatieve luchtvochtigheid in % kan nu op het display ⑥ worden afgelezen.

Geluidsmeting

Zet de functieschakelaar op de stand dB

De via de geluidsmettingsensor ③ gemeten geluidswaarde in decibel (dB) kan nu op het display ⑥ worden afgelezen.

Lichtmeting

• Zet de functieschakelaar op de stand x10Lu resp. Lux

De via de lichtmetingsensor 2 gemeten holderheidswaarde in Lux x10

resp. Lux kan nu op het display 16 worden afgelezen.

Stroommeting

Voorlijk!

Het testobject moet spanningsvrij zich om te voorkomen dat het apparaat of het testobject beschadigd raakt. In geval van twijfel moet een meting uitwijzen of het testobject daadwerkelijk spanningsvrij is.

Voorlijk!

Voor de stroommeting要去 het testobject in serie geschakeld zijn.

• Voor de meting van stromen tot 400mA zet u de functieschakelaar 1 op de stand 400mA =
• Steek de meetleidingen AC in ingangen mA en COM 8.
• Voor de meting van stromen tot 2 A zet u de functieschakelaar op de stand 2A
• Steek demeetleidingen A in de ingangen 2A 10 en COM 3.

De individatie voor de gelijkstroommeting verschijnt.

• Druk op de toets FUNC. 10 om te schakelen:tussen gelijkstroom-en wisselstroommeting AC.
• Sluit de testpunten aan op het testobject.

De meetwaarde wordt op het display 16, al waar gelang de stroomsterkte, aangegeven in milli-ampere (mA) of ampere (A).

Meetresolutie instellen

• Druk één keer op de toets RANGE om van automatische meetresolutie over te gaan op handmatige meetresolutie.
  De indicateatie AUTO verdwijnt.
• Druk in de stand 400mA herhaaldelijk op de foets RANGE ⑥ om de volgende meetresoluties achtereenvolgens op te roepen:
• Meetwaarde in milli-ampere (mA) met twee decimalen
• Meetwaarde in milli-ampere (mA) met één decimaal
• Omtering te gaan maar automatische meetresolutie, houdt u de toets RANGECirca 2 seconden lang ingedrukt.

Opmerking:

Wanneer op het display de indicateie OL verschijnt, valt de gemeten waarde buiten de meetresolutie. Stel in dat geval een hogere meetresolutie in.

Onderhoud, reinigen en afvoeren

Onderhoud

Controleer de batterijen minstens eén keer peraar.

Het apparaat behoeft bij gebruik in overeenstemming met de gebruiskaanwijzing geen speciaal onderhoud.

Reiniging

Als het apparaat door het dagelijkse gebruik vuil is geworden, kan het met een droge of vochtige doek worden schoongemaakt.

Gebruik nooit bijtende schoonmaakmiddelen of oplosmiddelen voor het schoonmaken. Hierdoor+knen de behuizing of de opschriften beschadigd raken.

Afvoeren

Verpakking

De multimeter bevindt zich ter bescheming gegen transportschade in een verpakking. Verpakkingen zijn grundstoffen die geschikt zijn voor hergebruik of weer{kunnen worden opgenomen in de hergebruikcyclus.

Apparaat

Deponeer het apparaat in geen geval bij het normale huisvuil. Voer het apparaat af via een erkend afvalverwerkingsbedrijf o via uw gemeenteiniging. Neem de momenteel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw gemeenteinigingsdienst.

Batterijen

Defecte en lege batterijen horen nicht bij hetuisvuil. De batterijen要去en geschienen worden ingezameld bij een inzamelpunt voor afgedankte batterijen.

De exacte aangegeven waarden hebben betrekking op het ingestelde meetbereik ("v. m." = "van meetbereik").

Gelikspanningsmeting

Overbelastingsbeveiliging: meetbereik 400mV : 250 V =.

Meetbereik 4 V - 600 V: 600 V:

Meetbereik	Resolutie	Nauwkeurigheid
400 mV	0,1 mV	+/- (0,7% v.m. +/-2 decimalen)
4 V	1 mV
40 V	10 mV
400 V	100 mV
600 V	1 V	+/- (1,0% v.m. +/-2 decimalen)

Wisselspanningsmeting

Overbelastingsbeveiliging: meetbereik 400mV : 250 V \~ RMS:

Meetbereik 4 V - 600 V: 600 V ~ RMS:

Meetbereik	Resolutie	Nauwkeurigheid
0,1 - 99,9%	0,1%	+/- 3,0%

Temperatuurmeting

Meetbereik	Resolutie	Nauwkeurigheid
-20 - 0 °C	0,1 °C	+/- (5% v.m. +/- 3 decimalen)
0 - 20 °C		+/- (3% v.m. +/- 3 decimalen)
20 - 400 °C		+/- (3% v.m. +/- 5 decimalen)
-20 - 0 °C	1 °C	+/- (5% v.m. +/- 5 decimalen)
0 - 400 °C		+/- (1% v.m. +/- 3 decimalen)
400 - 1000 °C		+/- (3% v.m. +/- 3 decimalen)

Luchtvochtigheidsmeting

Meetbereik	Resolutie	Nauwkeurigheid
30-90%	0,1%	+/- 8,0%

Geluidsmeting

Meetbereik	Resolutie	Nauwkeurigheid
35-100 dB	0,1 dB	+/- 5,0 dB (bij 94 dB, 1 kHz sinus golf)

Lichtmeting

Meetbereik	Resolutie	Nauwkeurigheid
Lux (4000)	1 Lux	(5% v.m. +/- 15 decimalen) Bij kleurtemperatuur 2850K gekali-breerd op basis van standard wit Licht met 2856K
x 10 Lux x (40 000)	10 Lux

Algemene technische gegevens

Maximale spanning: 600V = - / RMS

Gebruikshoogte: tot 2000 m

Keuze meetbereik: automatisch

Stroomvoorziening: 9Vbatterijtype6LR61/6F22

Overspanningscategorie: CAT III 300 V, CAT II 600 V

Temperatuurbereik : 5^ tot 35^

Technische wijzingen voorbehonden!

U heeft op dit apparaat 2aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijk zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Mocht u aanspraak wollen make np de garantie, neem dan Telefonisch contact op met uw serviceadres. Alleen op die manier is een kosteloze verzending van uw product gegarandeerd.

De garantie geldt uitsluitend voor materiaal- of fabrigacefouten, Niet voor aan slijtage onderhevige delen of voor beschadigingen van breekbare onderdelen, bijv. schakelaars of accu's. Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons geauthoriseerd serviceficial质量安全 uitgevoerd, vervalt de garantie. Uw wettelijk rechten worden door deze garantie Niet ingeperkt.

BE KompernaB Service Belgium

Tel.: [phone]

e-mail: [e-mail]

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM, GERMANY

www.kompernass.com
