GEBRUIKSAANWIJZING C3172NP SMEG

Brugsanvisning

Gebruiksaanwijzing

User Manual

Käyttöohje

Køle-/fryseskab

Koel-vriescombinatie

Fridge Freezer

Jääpakastin

INHOUDSOPGAVE

Veiligheidsinformatie	19	Onderhoud en reiniging	26
Veiligheidsvoorschriften	20	Probleemoplossing	28
Bediening	22	Montage	30
Dagelijks gebruik	23	Geluiden	35
Aanwijzingen en tips	25	Technische informatie	36

Wijzigingen voorbehouden.

⚠️ VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.
• Laat kinderen niet met het apparaat spelen.
• Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.

Algemene veiligheid

- Dit apparaat is bedoeld voor huishoudelijk gebruik of gelijksoortige toepassingen zoals:

• Boerderijen, personeelskeukens in winkels, kantoren of andere werkomgevingen
• Door gasten in hotels, motels, bed&breakfasts en andere woonomgevingen

- Houd de ventilatieopeningen altijd vrij van obstructies; dit geldt zowel voor losstaande als ingebouwde modellen.

• Gebruik geen mechanische of andere middelen om het ontdooiproces te versnellen, behalve die middelen die door de fabrikant zijn aanbevolen.
• Let op dat u het koelcircuit niet beschadigt.
• Gebruik geen elektrische apparaten in de koelkast, tenzij deze door de fabrikant worden aanbevolen.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen.
• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
• Bewaar geen explosieve substanties zoals spuitbussen met drijfgas in dit apparaat.
• Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.

VEILIGHEIDSVOORSCHRIFTEN

Montage

WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.
• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.
• Zorg ervoor dat rond het apparaat lucht kan circuleren.
• Wacht ten minste 4 uur alvorens het apparaat aan de netstroom aan te sluiten. Hierdoor kan de olie terug in de compressor stromen.
• Installeer het apparaat niet in de nabijheid van radiators, fornuizen, ovens of kookplaten.
• De achterzijde van het apparaat moet tegen de muur worden geplaatst.
• Installeer het apparaat niet op een plaats met direct zonlicht.
• Gebruik dit apparaat niet in gebieden die te vochtig of te koud zijn, zoals bijgebouwen, garages of kelders.
• Til de voorkant van het apparaat op als u hem wilt verplaatsen, om krassen op de vloer te voorkomen.

Aansluiting op het elektriciteitsnet

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.
• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.
• Gebruik geen meerwegstekkers en verlengsnoeren.
• Zorg dat u de elektrische onderdelen (hoofdstekker, kabel, compressor) niet beschadigt. Neem contact met de erkende servicedienst of een elektricien om de elektrische onderdelen te wijzigen.
• De stroomkabel moet lager blijven dan het niveau van de stopcontact.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

Gebruik

WAARSCHUWING! Gevaar op letsel, brandwonden of elektrische schokken.

• De specificatie van het apparaat mag niet worden veranderd.
• Plaats geen elektrische apparaten (bijv. ijsmachines) in het apparaat tenzij uitdrukkelijk geschikt verklaard door de fabrikant.
• Zorg ervoor dat u het koelcircuit niet beschadigt. Het bevat isobutaan (R600a), aardgas met een hoge ecologische compatibiliteit. Dit gas is ontvlambaar.
• Als er schade aan het koelcircuit optreedt, zorg er dan voor dat er zich geen vlammen en andere ontstekingsbronnen in de kamer bevinden. Ventileer de kamer goed.
• Zet geen hete items op de kunststofonderdelen van het apparaat.
• Plaats geen koolzuurhoudende dranken in het vriesvak. Dit zal extra druk in de drankfles veroorzaken.
• Bewaar geen ontvlambare gassen en vloeistoffen in het apparaat.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.
• Raak de compressor of condensator niet aan. Ze zijn heet.
• Zorg ervoor dat u nooit met natte of vochtige handen items uit het vriesvak verwijderd of aanraakt.
• Vries ontdooide voedingswaren nooit opnieuw in.
• Bewaar de voedingswaren volgens de instructies op de verpakking.

Onderhoud en reiniging

WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.
• Het koelcircuit van dit apparaat bevat koolwaterstoffen. Enkel bevoegde personen mogen de eenheid onderhouden en herladen.
• Controleer regelmatig de afvoer van het apparaat en reinig het indien nodig. Indien de afvoer verstopt is, zal er water op de bodem van het apparaat liggen.

Verwijdering

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.
• Snij het netsnoer van het apparaat af en gooi dit weg.
• Verwijder de deur om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparaat.
• Het koelcircuit en de isolatiematerialen van dit apparaat zijn ozonvriendelijk.
• Het isolatieschuim bevat ontvlambare gassen. Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat.
• Veroorzaak geen schade aan het deel van de koeleenheid dat zich naast de warmtewisselaar bevindt.

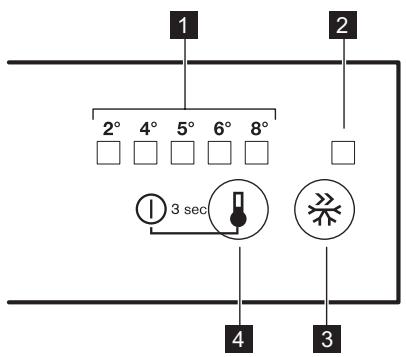

Bedieningspaneel

Inschakelen

1. Steek dan de stekker in het stopcontact.
2. Raak de toets van de temperatuurregelaar aan als alle LED's uit zijn.

Uitschakelen

Blijf de toets van de temperatuurregelaar 3 seconden aanraken.

Alle indicatielampjes zijn uit.

Temperatuurregeling

Houd om het apparaat te bedienen de thermostaatknop ingedrukt tot de LED van de gewenste temperatuur brandt. De selectie loopt van 2°C tot 8°C. Als de knop één keer wordt aangeraakt, blijft de huidige instelling LED knipperen. Elke keer dat de knop wordt aangeraakt, verplaatst de ingestelde temperatuur 1 positie. De bijbehorende LED knippert even. Druk de instelknop in tot de vereiste temperatuur is geselecteerd. De instelling wordt vastgezet.

1 Temperatuurindicatie LED 2 FastFreeze-indicatielampje 3 FastFreeze-toets 4 Temperatuurknop AAN-/UITtoets

Koudste instelling: +2°C. Warmste instelling: +8°C. Een gemiddelde instelling is over het algemeen het meest geschikt.

De exacte instelling moet echter worden gekozen rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur • hoe vaak de deur wordt geopend • de hoeveelheid voedsel die wordt bewaard • de plek van het apparaat

FastFreeze-functie

U kunt de FastFreeze-functie inschakelen door te drukken op de FastFreeze-knop.

De LED die bij het symbool FastFreeze hoort gaat branden.

U kunt de FastFreeze-functie inschakelen door te drukken op de FastFreeze-knop.

Het FastFreeze-indicatielampje gaat branden.

Deze functie stopt automatisch na 52 uur.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

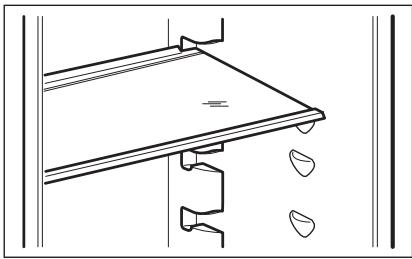

Verplaatsbare legrekken

De wanden van de koelkast zijn voorzien van een aantal geleiders zodat de legrekken op de gewenste plaats gezet kunnen worden.

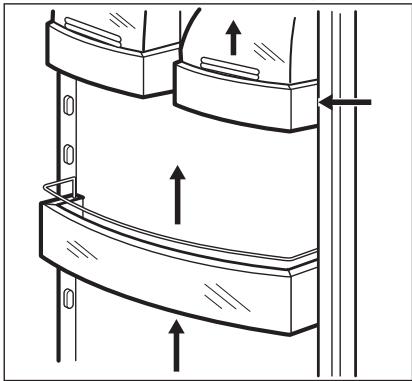

Het plaatsen van de deurplateaus

Om het bewaren van voedselverpakkingen van verschillende afmetingen mogelijk te maken, kunnen de schappen op verschillende hoogtes worden geplaatst.

1. Trek het plateau geleidelijk in de richting van de pijlen totdat het los komt.
2. Opnieuw plaatsen zoals gewenst.

Vers voedsel invriezen

Het vriesvak is geschikt voor het invriezen van vers voedsel en om diepvriesvoedsel langere tijd te bewaren.

Om kleine hoeveelheden vers voedsel in te vriezen is het niet nodig om de instelling te veranderen.

Om vers voedsel in te vriezen, activeer de FastFreeze-functie ten minste 24 uur voordat u het in te vriezen voedsel in het vriesvak legt.

Plaats het verse voedsel dat moet worden ingevroren in het bovenste vak.

De maximale hoeveelheid levensmiddelen die in 24 uur kunnen worden ingevroren, staat aangegeven op het typeplaatje, een label dat zich aan de binnenkant van het apparaat bevindt.

Het invriesproces duurt 24 uur. Voeg tijdens deze periode geen ander voedsel toe om in te vriezen.

Wanneer het invriesproces is voltooid, de vereiste temperatuur weer instellen (zie "FastFreeze-functie").

In deze conditie komt de temperatuur in het koelkastgedeelte mogelijk onder de 0°C. Als dit het geval is, stelt u de thermostaatknop weer in op een warmere instelling.

Het bewaren van ingevroren voedsel

Als u het apparaat voor het eerst of na een periode dat het niet gebruikt is inschakelt, dient u het apparaat minstens 2 uur op een hoge instelling te laten werken voordat u er producten in plaatst.

WAARSCHUWING! In het geval van onbedoelde ontdooiing, bijvoorbeeld als de stroom langer is uitgevallen dan de duur die op de kaart met technische kenmerken onder "maximale bewaartijd bij stroomuitval" is vermeld, moet het ontdooide voedsel snel geconsumeerd worden of onmiddellijk bereid worden en dan weer worden ingevroren (nadat het afgekoeld is).

Indicatielampje voor temperatuur

Voor de juiste bewaring van het voedsel is de koelkast uitgerust met een temperatuurlampje. Het symbool op de zijkant van het apparaat duidt het koudste deel van de koelkast aan.

Als "OK" wordt weergegeven (A), plaatst u het verse voedsel in het gedeelte dat wordt aangegeven door het symbool. Zo niet (B) past u de temperatuurregelaar aan naar een koudere stand en wacht u 12 uur voordat u de temperatuurlampje weer controleert.

Nadat u verse levensmiddelen in de koelkast heeft gelegd of nadat de deur regelmatig of langer is opengeweest, is het normaal dat er geen 'OK' wordt weergegeven; wacht minstens 12 uur voordat u de temperatuur opnieuw instelt.

Het maken van ijsblokjes

Dit apparaat is uitgerust met een of meer bladen voor het maken van ijsblokjes

Gebruik geen metalen instrumenten om de laden uit de vriezer te halen

1. Vul de bakjes met water.
2. Zet de ijsbakjes in het vriesvak.

Koude accumulators

De vriezer is uitgerust met minstens een koude accumulator die de bewaartijd verlengt in geval van een stroomonderbreking of stroomuitval.

Ontdooien

Diepgevroren of ingevroren voedsel kunt u, voordat het gebruikt wordt, in het koelvak of op kamertemperatuur laten ontdooien, afhankelijk van de hoeveelheid tijd die hiervoor nodig is.

Kleine stukken kunnen zelfs rechtstreeks vanuit de vriezer gekookt worden als ze nog bevroren zijn: in dat geval zal de bereiding iets langer duren.

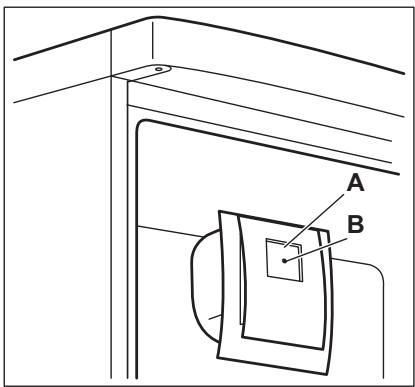

Ventilatorfunctie

Met de ventilatorfunctie wordt voedsel snel gekoeld en wordt de temperatuur in het koelvak gelijkmatiger.

Schakel de ventilator in als de kamertemperatuur hoger dan 25°C is.

Druk op de schakelaar (A) om de ventilator aan te zetten.

Het groene lampje (B) gaat aan.

Als u het apparaat uitschakelt, vergeet dan niet ook de ventilator uit te zetten door op (A) te drukken.

Het groene lampje (B) gaat uit.

AANWIJZINGEN EN TIPS

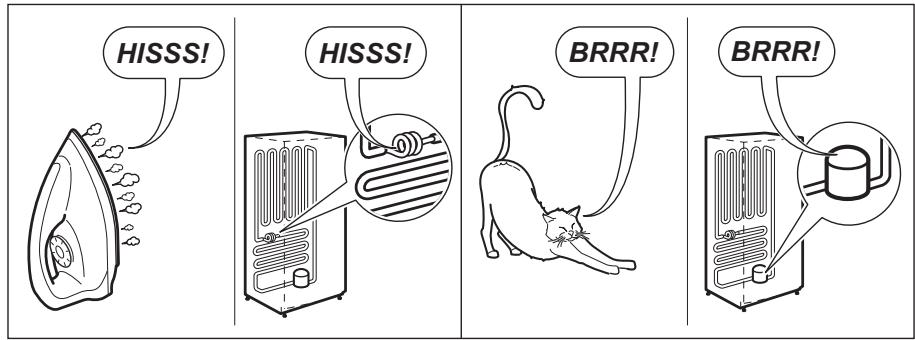

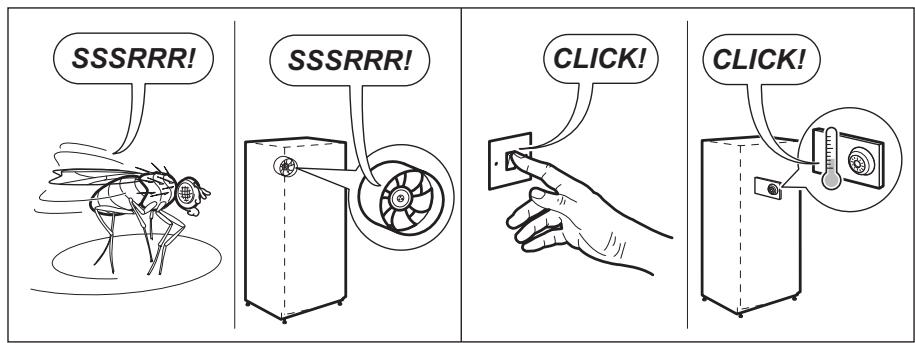

Normale bedrijfsgeluiden:

De volgende geluiden zijn normaal tijdens de werking:

• Een zacht gorgelend en borrelend geluid als het koelmiddel door leidingen wordt gepompt.
• Een zoemend en kloppend geluid van de compressor als het koelmiddel wordt rondgepompt.
• Een plotseling krakend geluid uit de binnenkant van het apparaat veroorzaakt door thermische uitzetting (een natuurlijk en ongevaarlijk natuurkundig fenomeen).
• Een zacht klikkend geluid van de thermostaat als de compressor aan of uit gaat.

Tips voor energiebesparing

• De deur niet vaker openen of open laten staan dan strikt noodzakelijk.
• Verwijder indien aangebracht de koelelementen niet uit de vriesmand.

Tips voor het koelen van vers voedsel

Om de beste prestatie te verkrijgen:

Kalender ingevroren voedsel

De symbolen geven verschillende soorten ingevroren levensmiddelen aan.

De cijfers geven de bewaartijd in maanden aan voor de bijbehorende ingevroren levensmiddelen. Of de hoogste of laagste waarde van de aangegeven bewaartijd van toepassing is, hangt af van de kwaliteit van het voedsel en eventuele bereiding voordat het werd ingevroren.

• Zet geen warm voedsel of verdampende vloeistoffen in de koelkast.
• Dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft.
• Plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren.

Tips voor het koelen

Nuttige tips:

• Vlees (alle soorten): in plastic zakken verpakken en op het glazen schap leggen, boven de groentelade.
• Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze manier.
• Gekookt voedsel, koude schotels, enz.: deze moeten afgedekt worden en mogen op willekeurig welk schap gezet worden.
• Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daarvoor bedoelde lade(n) geplaatst worden.
• Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic zakjes gewikkeld worden om zoveel mogelijk lucht in te sluiten.
• Flessen: deze moeten een dop hebben en opgeslagen worden oftewel in het flessenrek of het deurflessenrek (indien voorzien).
• Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koelkast bewaard worden.

Tips voor het invriezen

Om u te helpen het voedsel zo goed mogelijk in te vriezen, volgen hier een paar belangrijke tips:

• De maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden, staat vermeld op het typeplaatje.
• Het invriesproces duurt 24 uur. Tijdens deze periode moet er geen ander in te vriezen voedsel worden toegevoegd.
• Vries alleen vers en grondig schoongemaakte levensmiddelen van uitstekende kwaliteit in.
• Bereid het voedsel in kleine porties voor, zo kan het snel en volledig worden ingevroren en zo kunt u later alleen die hoeveelheid laten ontdooien die u nodig heeft.
• Wikkel het voedsel in aluminiumfolie of plastic en zorg ervoor dat de pakjes luchtdicht zijn;
• Leg vers, nog niet ingevroren voedsel niet tegen het al ingevroren voedsel, om te voorkomen dat dit laatste warm wordt;

ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Algemene waarschuwingen

LET OP! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken.

Dit apparaat bevat koolwaterstoffen in de koeleenheid. Onderhoud en hervullen mag alleen uitgevoerd worden door bevoegde technici.

• Mager voedsel kan beter worden ingevroren dan vet voedsel. Zout zorgt dat het voedsel in de vriezer minder lang goed blijft;
• Water bevriest, als dit rechtstreeks uit het vriesvak geconsumeerd wordt, kan het aan de huid vastvriezen;
• Het is aan te bevelen de invriesdatum op elk pakje te vermelden, dan kunt u zien hoe lang het al bewaard is.

Tips voor het bewaren van ingevroren voedsel

Om de beste resultaten van dit apparaat te verkrijgen, dient u:

• Verzeker u ervan dat de commercieel ingevroren levensmiddelen op geschikte wijze door de detailhandelaar werden opgeslagen;
• Zorg ervoor dat de ingevroren levensmiddelen zo snel mogelijk van de winkel naar uw vriezer gebracht worden;
• De deur niet vaker te openen of open te laten staan dan strikt noodzakelijk.
• als voedsel eenmaal ontdooid is, bederft het snel en kan het niet opnieuw worden ingevroren;
• bewaar het voedsel niet langer dan de door de fabrikant aangegeven bewaarperiode.

De toebehoren en onderdelen van het apparaat zijn niet geschikt om in een afwasmachine gewassen te worden.

Periodieke reiniging

LET OP! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet.

LET OP! Zorg ervoor dat u het koelsysteem niet beschadigt.

LET OP! Til de voorkant van de koelkast op als u hem wilt verplaatsen, om krassen op de vloer te voorkomen.

Het apparaat moet regelmatig worden schoongemaakt:

1. Maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.
2. Controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon en vrij van restjes zijn.
3. Spoel ze af en maak ze grondig droog.
4. Maak indien toegankelijk de condensor en de compressor aan de achterkant van het apparaat schoon met een borstel. Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik besparen.

Het ontdooien van de koelkast

Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in een speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar het verdampt.

Het is belangrijk om het afvoergaatje van het dooiwater in het midden van het koelvak regelmatig schoon te maken om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppelen.

De vriezer ontdooien

Het vriesvak is vorstvrij. Dit betekent dat er geen rijp gevormd wordt als het vriesvak werkt, noch op de binnenwanden, noch op het voedsel.

Dit komt door de continue circulatie van koude lucht binnen het vak door een automatisch aangedreven ventilator.

Periodes dat het apparaat niet gebruikt wordt

Neem de volgende voorzorgsmaatregelen als het apparaat gedurende lange tijd niet gebruikt wordt:

1. Trek de stekker uit het stopcontact.
2. Verwijder al het voedsel.
3. Maak het apparaat en alle toebehoren schoon.
4. Laat de deur/deuren open staan om onaangename luchtjes te voorkomen.

WAARSCHUWING! Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren, om te voorkomen dat het bewaarde voedsel bederft als de stroom uitvalt.

WAARSCHUWING! Raadpleeg

de hoofdstukken Veiligheid.

Wat moet u doen als...

Probleem	Mogelijke oorzaak	Oplossing
Het apparaat werkt niet.	Het apparaat is uitgeschakeld.	Zet het apparaat aan.
	De stekker zit niet goed in het stopcontact.	Steek de stekker goed in het stopcontact.
	Er staat geen spanning op het stopcontact.	Sluit een ander elektrisch apparaat op het stopcontact aan.Neem contact op met een gekwalificeerd elektricien.
Het apparaat maakt lawaai.	Het apparaat is niet stevig en stabiel geplaatst.	Controleer of het apparaat sta-biel staat.
Het lampje werkt niet.	Het lampje staat in de stand-by stand.	Sluit en open de deur.
Het lampje werkt niet.	Het lampje is stuk.	Neem contact op met de dichtstbijzijnde klantenservice.
De compressor werkt con-tinu.	De temperatuur is goed in-gesteld.	Raadpleeg het hoofdstuk 'Be-diening'.
	Er worden veel producten tegelijk geplaatst.	Wacht een paar uur en control-eer dan nogmaals de tempera-tuur.
	De omgevingstemperatuur is te hoog.	Zie het typeplaatje voor de kli-maatklasse.
	Het voedsel dat in het ap-paraat werd geplaatst, was te warm.	Laat voedsel afkoelen tot ka-mertemperatuur voordat u het bewaart.
	De deur is niet goed geslo-ten.	Zie 'De deur sluiten'.
	De functie FastFreeze is in-geschakeld.	Raadpleeg 'FastFreeze functie'.
De compressor start niet on-middellijk na het drukken op FastFreeze of na het veran-deren van de temperatuur.	Dit is normaal, er is geen storing.	De compressor start na enige tijd.
Er loopt water in de koelkast.	De waterafvoer is verstopt.Producten verhinderen dat het water in de waterop-vangbak loopt.	Reinig de waterafvoer.Zorg ervoor dat de producten de achterwand niet raken.
Er ligt water op de vloer.	De dooiwaterafvoer is niet aangesloten op de verdam-perbak boven de compres-sor.	Maak de dooiwaterafvoer vast op de verdamperbak.
De temperatuur kan niet wor-den ingesteld.	De functie FastFreeze of Shopping Function is inge-schakeld.	Schakel FastFreeze of Shop-ping Function handmatig uit, of wacht tot de functie automa-tisch reset om de temperatuur in te stellen. Zie 'FastFreeze of Shopping Function functie'.
De temperatuur in het appa-raat is te laag/hoog.	De temperatuurknop is niet goed ingesteld.	Stel een hogere/lagere temper-atuur in.
	De deur is niet goed geslo-ten.	Zie 'De deur sluiten'.
	De temperatuur van het voedsel is te hoog.	Laat het voedsel afkoelen tot kamertemperatuur voordat u het conserveert.
	Er worden veel producten tegelijk bewaard.	Conserveer minder producten tegelijk.
	De deur is te vaak geo-pend.	Open de deur alleen als het no-dig is.
	De functie FastFreeze is in-geschakeld.	Raadpleeg 'FastFreeze functie'.
	Er is geen koude luchtcir-culatie in het apparaat aan-wezig.	Zorg ervoor dat er koude lucht-circulatie in het apparaat aan-wezig is.

Bel, wanneer het advies niet tot resultaten leidt, de dichtstbijzijnde klantenservice voor dit merk.

Het lampje vervangen

Het apparaat is uitgerust met een LED-binnenlampje dat een lange levensduur heeft.

Alleen een onderhoudsmonteur mag de verlichting vervangen. Neem contact op met de klantenservice.

De deur sluiten

1. Maak de afdichtingen van de deur schoon.
2. Stel de deur, indien nodig, af. Raadpleeg "Montage".
3. Vervang, indien nodig, de defecte deurafdichtingen. Neem contact op met de klantenservice.

Plaatsing

Dit apparaat kan worden geïnstalleerd op een droge, goed geventileerde plek binnenshuis waar de omgevingstemperatuur overeenkomt met de klimaatklasse die op het typeplaatje van het apparaat wordt weergegeven:

Kli-maat-klasse	Omgevingstemperatuur
SN	+10°C to + 32°C
N	+16°C to + 32°C
ST	+16°C to + 38°C
T	+16°C to + 43°C

Voor sommige typen of modellen kunnen zich enige functionele problemen voordoen als ze worden gebruikt buiten dit bereik. De juiste werking kan alleen worden gegarandeerd binnen het aangegeven temperatuurbereik. Als u twijfels hebt over waar het apparaat te installeren, raadpleeg dan de verkoper, de klantenservice of de dichtstbijzijnde erkende servicedienst.

Aansluiting op het elektriciteitsnet

• Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis.
• Dit apparaat moet worden aangesloten op een geaard stopcontact. De netsnoerstekker is voorzien van een contact voor dit doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de geldende regels. Raadpleeg hiervoor een gekwalificeerd elektricien.
• De fabrikant kan niet aansprakelijk gesteld worden als bovenstaande veiligheidsvoorschriften niet opgevolgd worden.
• Dit apparaat voldoet aan de EEG-richtlijnen.

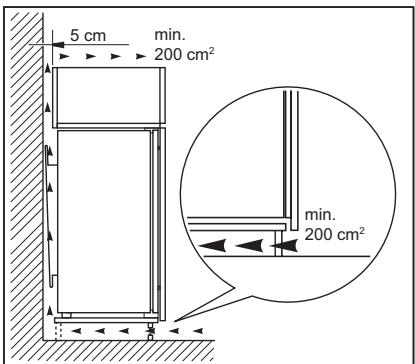

Ventilatievereisten

De luchtcirculatie achter het apparaat moet voldoende zijn.

LET OP! Raadpleeg de montage-instructies voor de installatie.

Omkeerbaarheid van de deur

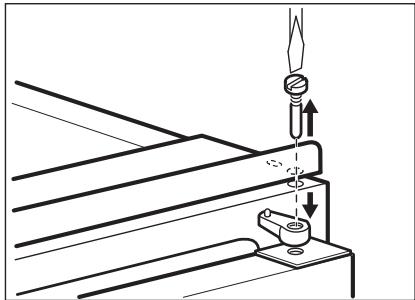

1. Maak de bovenste pen los en verwijder deze.

1. Verwijder de bovenste deur.
2. Verwijder het afstandsstuk.
3. Draai het middelste scharnier los.

1. Verwijder de onderste deur.

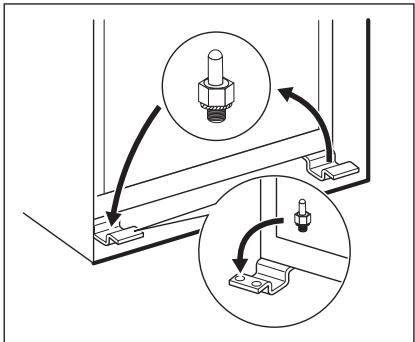

2. Maak de onderste pen los en verwijder deze.
3. Draai de onderste pen vast aan de andere kant.

1. Monteer de onderste deur.
2. Zet het middelste scharnier vast.
3. Installeer het afstandsstuk.
4. Monteer de bovenste deur.
5. Zet de bovenste pen vast.

Voer een eindcontrole uit en verzeker u ervan dat:

• Alle schroeven zijn aangedraaid.
• De magnetische afdichtstrip vast zit aan de kast.
• De deur goed open en dicht gaat.

Als de omgevingstemperatuur laag is (bijv. in de winter), kan het zijn dat het deurrubber niet precies op de kast past. Wacht in dat geval tot de deurrubber zich op een natuurlijke wijze zet.

Als u bovenstaande handelingen liever niet zelf uitvoert, neem dan contact op met de dichtstbijzijnde klantenservice.

Een vakman van de klantenservice zal de draairichting van de deuren op uw kosten veranderen.

Het apparaat installeren

LET OP! Zorg ervoor dat het aansluitsnoer niet klem zit.

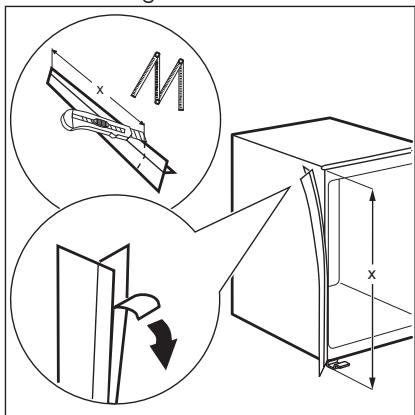

1. Knip indien nodig de zelfklevende afdichtstrip op maat en bevestig dit op het apparaat zoals aangegeven in de afbeelding.

1. Plaats het apparaat in de nis.

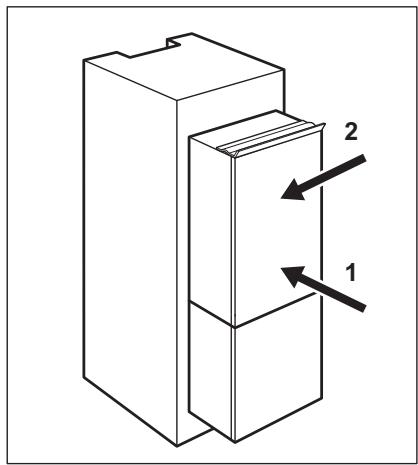

2. Duw het apparaat in de richting van de pijlen (1) totdat de metalen strip aan de

bovenkant van het apparaat tegen het keukenmeubel aankomt.

1. Duw het apparaat in de richting van de pijlen (2) tegen de kast aan de andere kant van het scharnier.
2. Stel het apparaat af in de nis.

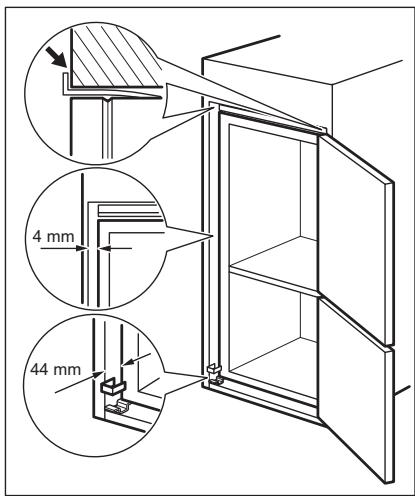

Zorg ervoor dat de afstand tussen het apparaat en de voorste rand van de kast 44 mm is.

Het afdekplaatje voor het onderste scharnier (in de zak met accessoires) zorgt ervoor dat de afstand tussen het apparaat en het keukenmeubel correct is.

Zorg ervoor dat er een ruimte van 4 mm tussen het apparaat en de kast aanwezig is.

1. Open de deur. Bevestig het afdekplaatje van het onderste scharnier op de juiste plek.

1. Bevestig het apparaat met 4 schroeven in de nis.

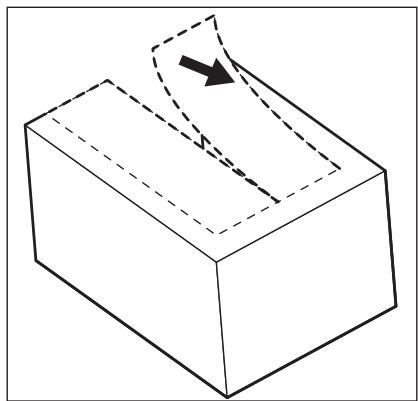

1. Verwijder het juiste onderdeel van het afdekplaatje van het scharnier (E). Verwijder onderdeel DX als het scharnier rechts staat, of onderdeel SX als het scharnier links staat.

1. Bevestig de afdekplaatjes (C, D) aan de uitsteeksels en de gaten van de scharnieren.

1. Installeer het ventilatierooster (B).
2. Bevestig de afdekplaatjes (E) op het scharnier.

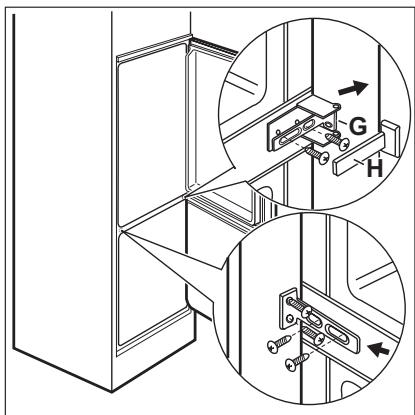

3. Bevestig het apparaat tegen de zijkant van het keukenmeubel:
4. Draai de schroeven van onderdeel (G) los en plaats onderdeel (G) tegen het keukenmeubel.

1. Draai de schroeven van het onderdeel (G) weer vast.
2. Bevestig het onderdeel (H) aan het onderdeel (G).
3. Maak de onderdelen (Ha), (Hb), (Hc) en (Hd) los.

1. Monteer onderdeel (Ha) op de binnenkant van de keukenkastdeur.

1. Duw onderdeel (Hc) op onderdeel (Ha).

1. Zet de deur van het apparaat en de keukenkastdeur open in een hoek van 90°.
2. Plaats het kleine vierkantje (Hb) in de geleider (Ha).
3. Zet de deur van het apparaat en de keukenkastdeur tegen elkaar en markeer de gaten.

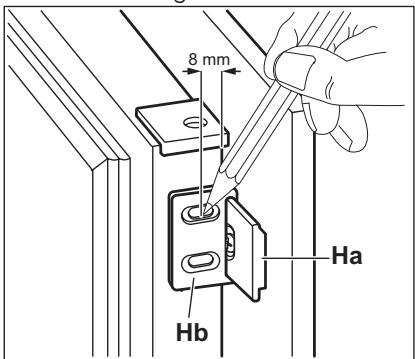

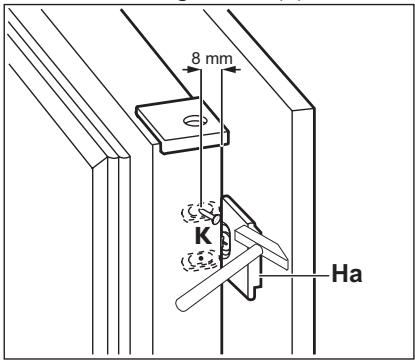

1. Verwijder de haken en markeer een afstand van 8 mm vanaf de buitenrand van de deur waar de spijker moet worden vastgemaakt (K).

1. Plaats het kleine vierkantje terug op de geleider en bevestig het met de bijgeleverde schroeven.

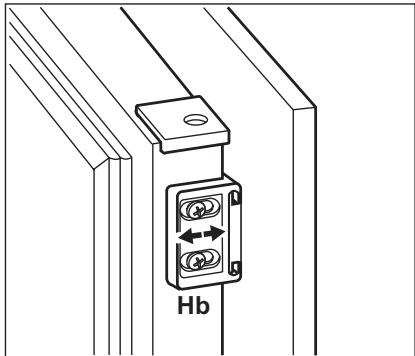

2. Lijn de deur van het keukenmeubel en de deur van het apparaat uit met behulp van het onderdeel (Hb).

1. Druk onderdeel (Hd) op onderdeel (Hb).

Voer een eindcontrole uit en verzeker u ervan dat:

• Alle schroeven zijn aangedraaid.
• De afdichtingsstrip goed bevestigd is aan de kast.
• De deur goed open en dicht gaat.

Tijdens normaal gebruik hoort u geluiden (compressor, koelmiddelcirculatie).

TECHNISCHE INFORMATIE

Technische gegevens

Afmetingen van de inbouw
In hoogte	mm	1780 mm
Breedte	mm	560 mm
Diepte	mm	550 mm
Maximale bewaartijd bij stroomuitval	Uur	20 uur
Spanning	Volt	230 - 240
Tijd	Hz	50

De technische gegevens staan op het typeplaatje aan de binnen- of buitenkant van het apparaat en op het energielabel.

MILIEUBESCHERMING

Recycle de materialen met het symbool 📊. Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool ⚫ niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
