MANUAL DE USUARIO C3172NP SMEG

CONTENIDO

Información sobre seguridad	2	Mantenimiento y limpieza	9
Instrucciones de seguridad	3	Solución de problemas	10
Funcionamiento	5	Instalación	13
Uso diario	6	Ruidos	18
Consejos	8	Información técnica	19

Salvo modificaciones.

⚠ INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

Seguridad de niños y personas vulnerables

• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.
• No deje que los niños jueguen con el aparato.
• La limpieza y el mantenimiento no podrán realizarlas niños sin supervisión.
• Mantenga los materiales de embalaje fuera del alcance de los niños.

Instrucciones generales de seguridad

- Este aparato está concebido para utilizarse en aplicaciones domésticas y similares, tales como:

• Granjas; áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo

• Por clientes en hoteles, moteles, pensiones y otros entornos de tipo residencial

• Mantenga libres de obstrucciones las aberturas de ventilación del alojamiento del aparato o de la estructura empotrada.

• No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación, excepto los recomendados por el fabricante.

- No dañe el circuito del refrigerante.

- No utilice dispositivos eléctricos dentro de los compartimientos para alimentos del aparato, salvo si son del tipo recomendado por el fabricante.

- No utilice pulverizadores ni vapor de agua para limpiar el aparato.

- Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

- No almacene sustancias explosivas tales como latas de aerosol con un propulsor inflamable en este aparato.

- Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos.

INSTRUCCIONES DE SEGURIDAD

Instalación

ADVERTENCIA! Solo un electricista cualificado puede instalar este aparato.

• Retire todo el embalaje
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• El aparato es pesado, tenga cuidado siempre cuando lo mueva. Utilice siempre guantes de protección.

- Asegúrese de que el aire pueda circular alrededor del aparato.

- Espere al menos 4 horas antes de conectar el aparato a la alimentación eléctrica. Esto es para permitir que el aceite regrese al compresor.

• No instale el aparato cerca de radiadores, cocinas, hornos o placas de cocción.
• La parte posterior del aparato se debe colocar contra la pared.
• No instale el aparato donde reciba luz solar directa.
• No coloque este aparato en lugares demasiado húmedos o fríos, como anexos a una construcción, garajes o bodegas.
• Al mover el aparato, levántelo por el borde frontal para no arañar el suelo.

Conexión eléctrica

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

- El aparato debe conectarse a tierra.

• Asegúrese de que las especificaciones eléctricas de la placa coinciden con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en los componentes eléctricos (como enchufe, cable de alimentación, compresor). Póngase en contacto con un electricista o con el servicio técnico autorizado para cambiar los componentes eléctricos.
• El cable de alimentación debe estar por debajo del nivel del enchufe de alimentación.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

Uso

ADVERTENCIA! Existe riesgo de lesiones, quemaduras, descargas eléctricas o incendios.

• No cambie las especificaciones de este aparato.
• El utilice otros aparatos eléctricos (como máquinas de hacer helados) dentro de aparatos de refrigeración, a menos que el fabricante haya autorizado su utilización
• Tenga cuidado para no dañar el circuito de refrigerante. Contiene isobutano (R600a), un gas natural con alto grado de compatibilidad medioambiental. Este gas es inflamable.
• Si se daña el circuito del refrigerante, evite las llamas y fuentes de ignición en la habitación. Ventile la habitación.

• No toque con elementos calientes las piezas de plástico del aparato.

• No coloque bebidas con gas en el congelador. Se creará presión en el contenedor de la bebida.

• No almacene gas ni líquido inflamable en el aparato.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.
• No toque el compresor ni el condensador. Están calientes.
• No retire ni toque elementos del compartimento congelador con las manos húmedas o mojadas.
• No vuelva a congelar alimentos que se hayan descongelado.
• Siga las instrucciones del envase de los alimentos congelados.

Mantenimiento y limpieza

ADVERTENCIA! Podría sufrir lesiones o dañar el aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Este equipo contiene hidrocarburos en la unidad de refrigeración. Solo una persona cualificada debe realizar el mantenimiento y la recarga de la unidad.
• Examine periódicamente el desagüe del aparato y límpielo si fuera necesario. Si el desagüe se bloquea, el agua descongelada se acumulará en la base del aparato.

Desecho

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y deséchelo.
• Retire la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.
• El circuito del refrigerante y los materiales aislantes de este aparato no dañan la capa de ozono.
• La espuma aislante contiene gas inflamable. Póngase en contacto con las

autoridades locales para saber cómo desechar correctamente el aparato.

- No dañe la parte de la unidad de refrigeración que está cerca del intercambiador de calor.

FUNCIONAMIENTO

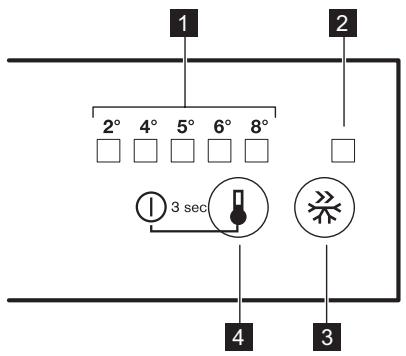

Panel de control

Encendido

1. Introduzca el enchufe en la toma de pared.
2. Toque el botón del regulador de temperatura si todos los LED están apagados.

Apagado

Siga tocando el botón del regulador de temperatura durante 3 segundos.

Todos los indicadores se apagan.

Regulación de la temperatura

Para utilizar el aparato, toque el botón del regulador de temperatura hasta que se encienda el LED correspondiente a la temperatura que desea. La selección es progresiva y oscila de 2 a 8°C. En el primer toque del botón, el ajuste actual LED sigue parpadeando. Cada vez que se toca el botón la temperatura ajustada se mueve 1 posición. El LED correspondiente parpadea un momento.

Toque el botón de ajuste hasta que se seleccione la temperatura deseada. El ajuste se fija

1 Indicador LED de temperatura
2 Indicador FastFreeze
3 Tecla FastFreeze
4 Regulador de temperatura Tecla ON/OFF (encendido/apagado)

Ajuste más frío: +2°C.

Ajuste más alto: +8°C.

Lo más idóneo es ajustar la temperatura en una posición intermedia.

Sin embargo, el ajuste exacto debe elegirse teniendo en cuenta que la temperatura interior del aparato depende de:

• temperatura ambiente
- la frecuencia con que se abre la puerta
- cantidad de alimentos guardados
- ubicación del aparato.

Función FastFreeze

Para activar la función FastFreeze basta con pulsar la tecla FastFreeze.

El LED correspondiente al indicador del símbolo FastFreeze se enciende.

Para desactivar la función FastFreeze basta con pulsar la tecla FastFreeze de nuevo.

Se apaga el indicador FastFreeze.

La función se detiene automáticamente después de 52 horas.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Estantes móviles

Las paredes del frigorífico cuentan con soportes para colocar los estantes del modo que se prefiera.

Colocación de los estantes de la puerta

Para poder guardar alimentos de distintos tamaños, los estantes de la puerta se pueden colocar a diferentes alturas.

1. Tire gradualmente del estante en la dirección de las flechas hasta que se desenganche.
2. Vuelva a colocarlo según sea necesario.

Congelación de alimentos frescos

El compartimento del congelador es adecuado para congelar alimentos frescos

y conservar a largo plazo los alimentos congelados y ultracongelados.

Para congelar pequeñas cantidades de alimentos frescos no es necesario cambiar el ajuste actual.

Para congelar alimentos frescos, active la función FastFreeze al menos 24 horas antes de introducir los alimentos en el compartimento congelador.

Coloque los alimentos que vaya a congelar en el compartimento superior.

La cantidad máxima de alimentos que puede congelarse en 24 horas se indica en la placa de características, una etiqueta situada en el interior del aparato.

El proceso de congelación dura 24 horas: durante ese tiempo no deben añadirse otros alimentos para congelar.

Cuando haya finalizado el proceso de congelación, vuelva a ajustar la temperatura adecuada (consulte "Función FastFreeze").

En esa situación, la temperatura del compartimento frigorífico puede descender por debajo de 0°C. En ese caso, sitúe el regulador de temperatura en un ajuste menos frío.

Conservación de alimentos congelados

Al poner en marcha el aparato por primera vez o después de un periodo sin uso, déjelo en marcha al menos durante 2 horas con un ajuste alto antes de colocar los productos en el compartimento.

ADVERTENCIA! En caso de producirse una descongelación accidental, por ejemplo, por un corte del suministro eléctrico, y si la interrupción ha sido más prolongada que el valor indicado en el campo "tiempo de elevación" de la tabla de características técnicas, será necesario consumir cuanto antes los alimentos descongelados o cocinarlos de inmediato y congelarlos de nuevo (después de que se hayan enfriado).

Indicador de temperatura

Para almacenar correctamente los alimentos, el frigorífico dispone de indicador de temperatura. El símbolo de la pared lateral indica el área más fría del frigorífico.

Si aparece “OK” (A), coloque los alimentos frescos en el área indicada con el símbolo, si no (B), ajuste el controlador de temperatura en más frío y espere 12 horas antes de volver a comprobar el indicador de temperatura.

Después de colocar alimentos frescos en el aparato o después de abrir la puerta repetidamente o durante mucho tiempo, es normal que el indicador no muestre "OK"; espere al menos 12 horas para volver a ajustar el control de temperatura.

Producción de cubitos de hielo

Este aparato cuenta con una o varias bandejas para la producción de cubitos de hielo.

No utilice instrumentos metálicos para retirar las bandejas del congelador.

1. Rellene estas bandejas con agua.
2. Ponga las bandejas de hielo en el compartimento del congelador.

Accumuladores de frío

El congelador contiene al menos un acumulador de frío que alarga el periodo de conservación en caso de que se produzca un corte de corriente o una avería.

Descongelación

Los alimentos ultracongelados o congelados, antes de utilizarlos, se pueden descongelar en el compartimento frigorífico o a temperatura ambiente, dependiendo del tiempo de que se disponga.

Es posible incluso cocinar piezas pequeñas congeladas, tomadas directamente del congelador: en tal caso, el tiempo de cocción será más prolongado.

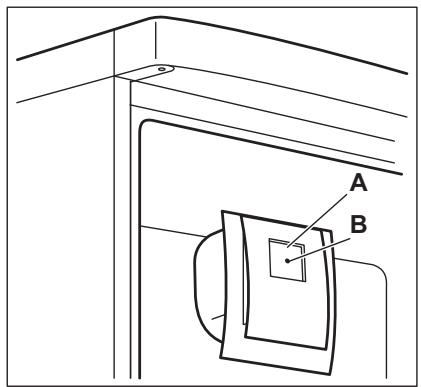

Función del ventilador

La función ventilador permite enfriar los alimentos con rapidez y mantener una temperatura más uniforme dentro del compartimento.

Active el ventilador cuando la temperatura ambiente supere los 25°C.

Pulse el interruptor (A) para encender el ventilador.

Se enciende la luz verde (B).

Cuando apague el aparato, recuerde apagar el ventilador pulsando (A).

Se apaga la luz verde (B).

CONSEJOS

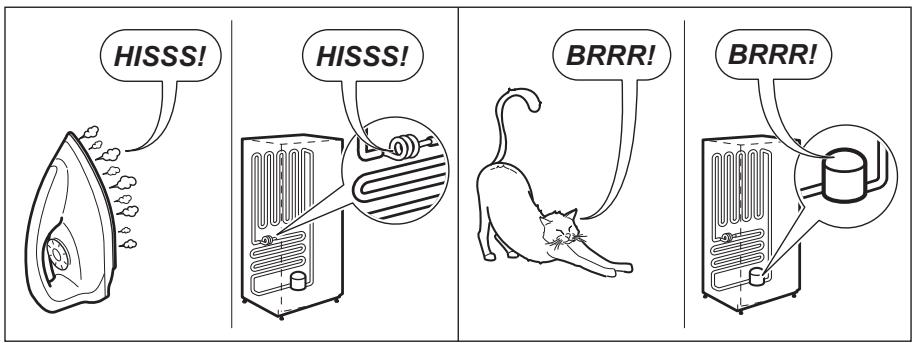

Sonidos de funcionamiento normal

Los ruidos siguientes son normales durante el funcionamiento:

• Un gorgoteo y burbujeo débil desde el serpentín cuando se bombea el refrigerante.
• Un zumbido o sonido intermitente desde el compresor cuando se bombea el refrigerante.
• Un chasquido repentino desde el interior del aparato debido a la dilatación térmica (un fenómeno físico natural no peligroso).
• Un chasquido débil desde el regulador de temperatura cuando se activa o desactiva el compresor.

Consejos para ahorrar energía

• No abra la puerta con frecuencia ni la deje abierta más tiempo del estrictamente necesario.
• Si los tiene, no saque los acumuladores de frío del cesto de congelación.

Consejos para la refrigeración de alimentos frescos

Para obtener los mejores resultados:

Calendario de alimentos congelados

Los símbolos muestran los distintos tipos de alimentos congelados.

Los números indican los tiempos de almacenamiento en meses para cada tipo de alimento congelado. Que el valor superior o inferior del tiempo de almacenamiento indicado sea válido dependerá de la calidad de los alimentos y del tratamiento aplicado antes de la congelación.

• no guarde en el frigorífico alimentos calientes ni líquidos en evaporación
• cubra o envuelva los alimentos, en especial si tienen sabores fuertes
• coloque los alimentos de modo que el aire pueda circular libremente entre ellos

Consejos para la refrigeración

Consejos útiles:

• Carne (de todo tipo): guárdela en bolsas de plástico y colóquela en el estante de vidrio, sobre el cajón de las verduras.
• Por razones de seguridad, no la guarde más de uno o dos días.
• Alimentos cocinados, platos fríos, etc: cúbralos y colóquelos en cualquier estante.
• Frutas y verduras: una vez lavadas a fondo, guárdelas en los cajones especiales suministrados al efecto.
• Mantequilla y queso: utilice recipientes herméticos especiales, papel de aluminio o bolsas de plástico para excluir tanto aire como sea posible.
• Botellas: deben guardarse tapadas en el estante para botellas de la puerta de la puerta o en el botellero (si dispone de él).

- No guarde en el frigorífico productos como plátanos, patatas, cebollas y ajos, a menos que estén empaquetados.

Consejos sobre la congelación

Para aprovechar al máximo el proceso de congelación, tenga en cuenta:

• la cantidad máxima de alimentos que puede congelarse en 24 horas se indica en la placa de datos técnicos;
• el proceso de congelación tarda 24 horas, no añada más alimentos para congelar durante ese tiempo;
• congele sólo alimentos de máxima calidad, frescos y perfectamente limpios;
• divida los alimentos en porciones pequeñas para agilizar el proceso de congelación y facilitar la descongelación y uso de las cantidades necesarias;
• envuelva los alimentos en papel de aluminio o polietileno y compruebe que los envoltorios quedan herméticamente cerrados;
• no permita que alimentos frescos y sin congelar entren en contacto con alimentos ya congelados, así evitará que aumente su temperatura;

• los alimentos magros se congelan mejor que los grasos; la sal reduce el tiempo de almacenamiento de los alimentos;

• el hielo que se consume inmediatamente después de extraerlo del congelador puede provocar quemaduras por congelación en la piel;

• se recomienda etiquetar cada paquete con la fecha de congelación para controlar el tiempo de almacenamiento.

Consejos para el almacenamiento de alimentos congelados

Para obtener el máximo rendimiento de este aparato, deberá:

• comprobar que el comerciante ha mantenido los productos congelados correctamente almacenados;
• procurar que los alimentos congelados pasen de la tienda al congelador en el menor tiempo posible;
• evitar la apertura frecuente de la puerta o dejarla abierta más tiempo del estrictamente necesario;
• los alimentos descongelados se deterioran con rapidez y no pueden congelarse de nuevo;
• no supere el tiempo de almacenamiento indicado por el fabricante de los alimentos.

MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Advertencias generales

PRECAUCIÓN! Antes de realizar tareas de mantenimiento, desenchufe el aparato

Este aparato contiene hidrocarburos en la unidad de refrigeración por lo que cualquier tarea de mantenimiento o recarga debe ser realizada por personal técnico homologado.

Los accesorios y las piezas del aparato no deben lavarse en el lavavajillas.

Limpieza periódica

PRECAUCIÓN! No mueva, dañe ni tire de los conductos o cables del interior del armario.

PRECAUCIÓN! Tenga cuidado para no dañar el sistema de refrigeración.

PRECAUCIÓN! Al mover el frigorífico, levántelo por el borde frontal para no arañar el suelo.

El equipo debe limpiarse de forma regular:

1. Limpie el interior y los accesorios con agua templada y un jabón neutro.
2. Revise y limpie periódicamente las juntas de la puerta para mantenerlas limpias y sin restos;
3. Aclare y seque a fondo.
4. Si se puede acceder, limpie el condensador y el compresor de la parte posterior del aparato con un cepillo. Esa operación mejorará el rendimiento del aparato y reducirá el consumo eléctrico.

Descongelación del frigorífico

La escarcha se elimina automáticamente del evaporador del frigorífico cada vez que se detiene el compresor, durante el funcionamiento normal. El agua de la descongelación se descarga por un canal hacia un recipiente especial situado en la parte posterior del aparato, sobre el motor compresor, desde donde se evapora.

Es importante limpiar periódicamente el orificio de salida del agua de descongelación situado en la mitad del canal del compartimento frigorífico para evitar que el agua se desborde y caiga sobre los alimentos del interior.

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Descongelación del congelador

El congelador no forma escarcha. Esto significa que, durante el funcionamiento, no se forma escarcha ni en las paredes internas del aparato ni sobre los alimentos.

La ausencia de escarcha se debe a la continua circulación del aire frío en el interior del compartimento impulsado por un ventilador controlado automáticamente.

Periodos de inactividad

Si el aparato no se utiliza durante un tiempo prolongado, tome las siguientes precauciones:

1. Desconecte el aparato de la red eléctrica.
2. Extraiga todos los alimentos.
3. Limpie el electrodoméstico y todos sus accesorios
4. Deje la puerta o puertas abiertas para que no se produzcan olores desagradables.

ADVERTENCIA! Si el armario va a mantenerse abierto, procure que alguien lo vigile de vez en cuando para que los alimentos de su interior no se estropeen si se interrumpe el suministro eléctrico.

Qué hacer si...

Problema	Posible causa	Solución
El aparato no funciona.	El aparato se apaga.	Encienda el aparato.
	El aparato no está correctamente enchufado a la toma de corriente.	Enchufe el aparato correctamente a la toma de corriente.
	No hay tensión en la toma de corriente.	Enchufe un aparato eléctrico diferente a la toma de corriente. Llame a un electricista cualificado.
El aparato hace ruido.	El aparato no está bien apoyado en el suelo.	Compruebe que los soportes del aparato descansan sobre una superficie estable.
La bombilla no funciona.	La bombilla está en espera.	Cierre y abra la puerta.
La bombilla no funciona.	La bombilla es defectuosa.	Póngase en contacto con el servicio técnico autorizado más cercano.
El compresor funciona continuamente.	La temperatura está ajustada incorrectamente.	Consulte el capítulo de funcionamiento.
	Se han guardado muchos alimentos al mismo tiempo.	Espere unas horas y vuelva a comprobar la temperatura.
	La temperatura ambiente es demasiado alta.	Consulte la tabla de clase climática en la placa de datos técnicos.
	Los alimentos introducidos en el aparato estaban demasiado calientes.	Deje que los alimentos se enfríen a temperatura ambiente antes de almacenarlos.
	La puerta no está bien cerrada.	Consulte la sección "Cierre de la puerta".
	La función FastFreeze está activada.	Consulte la sección "Función FastFreeze".
El compresor no se pone en marcha inmediatamente después de pulsar FastFreeze o tras cambiar la temperatura.	Esto es normal y no significa que exista un error.	El compresor se pone en marcha después de un cierto tiempo.
El agua fluye por el interior del frigorífico.	La salida de agua está obstruida.	Limpie la salida de agua.
	Los productos impiden que el agua fluya al colector de agua.	Asegúrese de que los alimentos no entran en contacto con la placa posterior.
Hay agua en el suelo.	El agua de la descongelación no fluye hacia la bandeja de evaporación situada sobre el compresor.	Fije la salida de agua de descongelación a la bandeja de evaporación.
No es posible ajustar la temperatura.	La función FastFreeze o Shopping Function está activada.	Apague manualmente la función FastFreeze o Shopping Function, o espere hasta que se restablezca automáticamente antes de ajustar la temperatura. Consulte "Función FastFreeze o Shopping Function".
La temperatura del aparato es demasiado baja/alta.	El regulador de temperatura no se ha ajustado correctamente.	Seleccione una temperatura más alta o baja.
	La puerta no está bien cerrada.	Consulte la sección "Cierre de la puerta".
	La temperatura de los productos es demasiado alta.	Deje que la temperatura de los productos descienda a la temperatura ambiente antes de guardarlo.
	Se han guardado muchos alimentos al mismo tiempo.	Guarde menos productos al mismo tiempo.
	La puerta se ha abierto con frecuencia.	Si es necesario, cierre la puerta.
	La función FastFreeze está activada.	Consulte la sección "Función FastFreeze".
	No hay circulación de aire frío en el aparato.	Compruebe que el aire frío cir-cula libremente en el aparato.

Si el consejo anterior no ofrece resultados, llame al servicio técnico autorizado más cercano.

Cambio de la bombilla

El aparato está equipado con una luz LED interior de larga duración.

El dispositivo de iluminación solo debe ser sustituido por el servicio técnico. Póngase en contacto con el servicio técnico.

Cierre de la puerta

1. Limpie las juntas de la puerta.
2. Si es necesario, ajuste la puerta. Consulte "Instalación".
3. Si es necesario, cambie las juntas defectuosas. Póngase en contacto con el servicio técnico autorizado.

Colocación

El aparato se puede instalar en un lugar interior seco y bien ventilado en el que la temperatura ambiente se corresponda con la clase climática indicada en la placa de características del aparato:

Clase climática	Temperatura ambiente
SN	+10°C a + 32°C
N	+16°C a + 32°C
ST	+16°C a + 38°C
T	+16°C a + 43°C

Se puede producir algún problema de funcionamiento en algunos modelos cuando se usan fuera de ese rango. Sólo se puede garantizar el correcto funcionamiento dentro del rango de temperatura especificado. Si tiene cualquier duda respecto al lugar de instalación del aparato, consulte al vendedor, a nuestro servicio de atención al cliente o al servicio técnico autorizado más cercano

Conexión eléctrica

• Antes de conectar el aparato, compruebe que el voltaje y la frecuencia indicados en la placa de datos técnicos se corresponden con el suministro de la vivienda.
• El aparato debe conectarse a tierra. El enchufe del cable de alimentación se suministra con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional
• El fabricante declina toda responsabilidad si no se toman las precauciones antes indicadas.

- Este aparato cumple las directivas CEE.

Requisitos de ventilación

El aire debe poder circular libremente por la parte posterior del aparato.

PRECAUCIÓN! Consulte las instrucciones de montaje para la instalación.

Cambio del sentido de apertura de la puerta

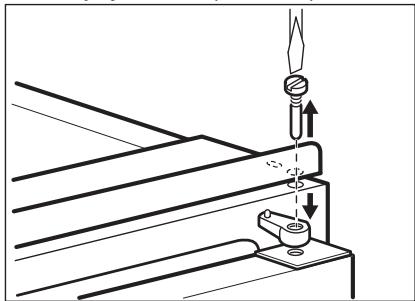

1. Afloje y retire el perno superior.

1. Retire la puerta superior.
2. Quite el separador.

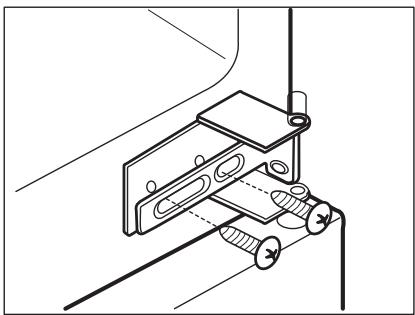

3. Desatornille la bisagra central.

1. Retire la puerta inferior.

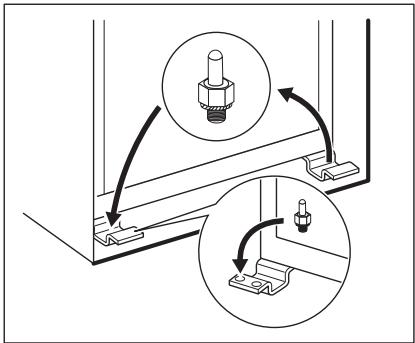

2. Afloje y retire el perno inferior.
3. Apriete el pasador inferior en el lado opuesto.

1. Vuelva a colocar la puerta inferior.
2. Apriete la bisagra central.
3. Coloque el separador.
4. Coloque la puerta superior.
5. Apriete el perno superior.

Finalmente, compruebe que:

• Todos los tornillos están apretados.
• La junta magnética se adhiere al mueble.
• La puerta abre y cierra correctamente.

Es posible que la junta no encaje a la perfección en el mueble si la temperatura ambiente es baja (es decir, en invierno). En tal caso, espere hasta que la junta se fije al mueble de forma natural. Si prefiere no realizar los procedimientos anteriores, póngase en contacto con el centro de servicio técnico más próximo. El personal del centro de servicio técnico cambiará el sentido de apertura de las puertas con gastos a su cargo.

Instalación del aparato

PRECAUCIÓN! Compruebe que el cable de alimentación de red pueda moverse con facilidad.

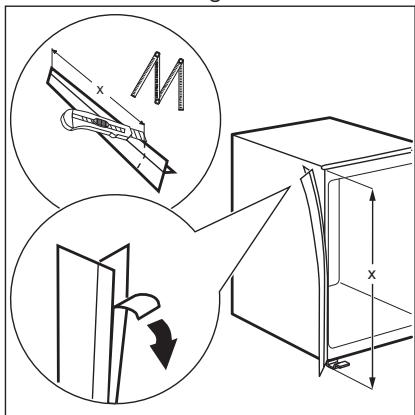

1. Si es necesario, corte la cinta selladora adhesiva y péguela al aparato como se muestra en la figura.

1. Instale el aparato en el hueco.

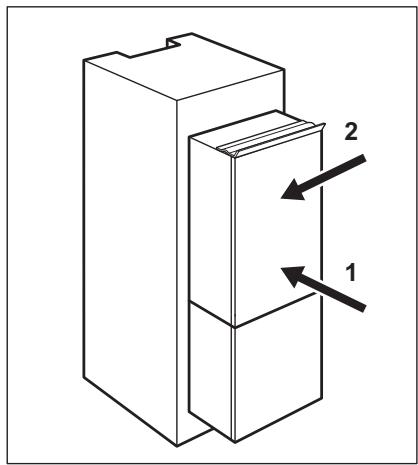

2. Empuje el aparato en el sentido de las flechas (1) hasta que la cubierta de

separación superior haga tope contra el mueble de cocina.

1. Empuje el aparato en el sentido de las flechas (2) contra el mueble en el lado opuesto de la bisagra.
2. Ajuste el aparato en el hueco.

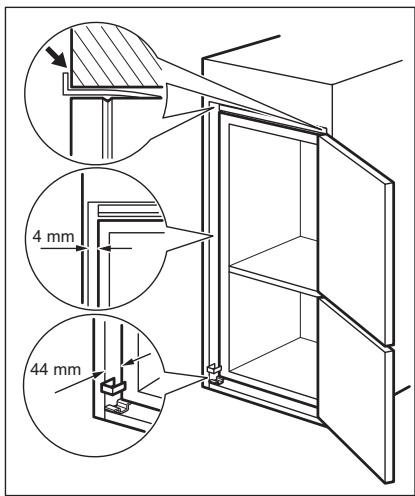

Asegúrese de que haya una distancia de 44 mm entre el aparato y el borde delantero del mueble.

La tapa de la bisagra inferior (incluida en la bolsa de accesorios) garantiza que la separación entre el aparato y el mueble de cocina sea la adecuada.

Asegúrese de que quede un espacio de 4 mm entre el aparato y el mueble.

1. Abra la puerta. Coloque la tapa de la bisagra inferior en su lugar.

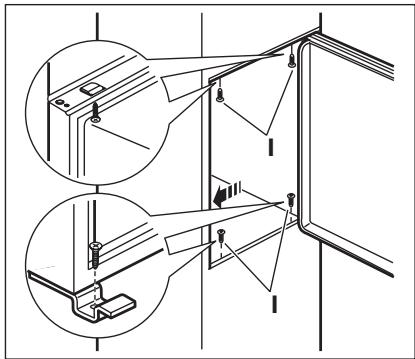

1. Fije el aparato al hueco con cuatro tornillos.

1. Retire la parte correcta de la tapa de la bisagra (E). No olvide extraer la pieza DX, en el caso de la bisagra derecha, y la pieza SX en el caso contrario.

1. Fije las tapas (C, D) a las lengüetas y a los orificios de la bisagra.

1. Instale la rejilla de ventilación (B).
2. Fije las tapas (E) a la bisagra.
3. Conecte el aparato lateralmente con la puerta del mueble de cocina.

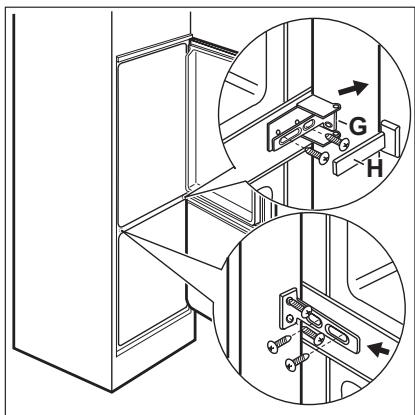

4. Afloje los tornillos de la pieza (G) y desplace la pieza (G) hasta la puerta del mueble.

1. Vuelva a apretar los tornillos de la pieza (G).
2. Fije la pieza (H) a la pieza (G).

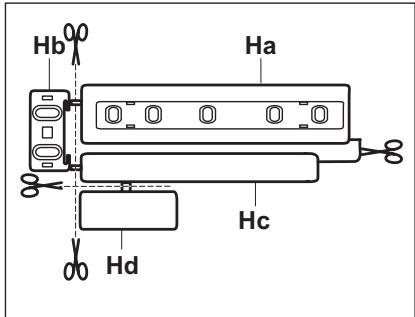

3. Desconecte las piezas (Ha), (Hb), (Hc) y (Hd).

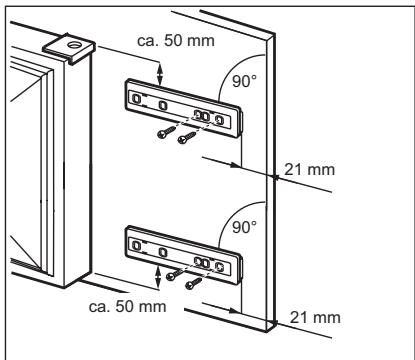

1. Instale la pieza (Ha) en el lado interno del mueble de cocina.

1. Empuje la pieza (Hc) contra la pieza (Ha).

1. Abra la puerta del aparato y la puerta del mueble de cocina en un ángulo de 90°.
2. Introduzca el cuadrado pequeño (Hb) en la guía (Ha).
3. Coloque juntas la puerta del aparato y la puerta del mueble de cocina y marque los orificios.

1. Quite los soportes y ponga una marca a una distancia de 8 mm desde el borde exterior de la puerta en la que se debe colocar el clavo (K).

1. Vuelva a colocar el cuadrado pequeño en la guía y fijelo con los tornillos suministrados.
2. Alinee las puertas del mueble de cocina y del aparato mediante el ajuste de la pieza (Hb).

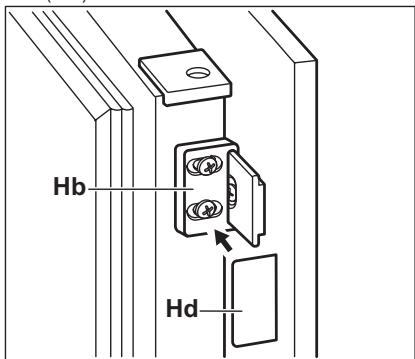

1. Presione la pieza (Hd) contra la pieza (Hb).

Finalmente, compruebe que:

• Todos los tornillos están apretados.
• La cinta selladora se ha fijado firmemente al armario.
• La puerta abre y cierra correctamente.

RUIDOS

Durante el funcionamiento normal del aparato suelen producirse ciertos ruidos (compresor, circulación del refrigerante).

INFORMACIÓN TÉCNICA

Datos técnicos

Medidas del hueco
Alto	mm	1.780 mm
Ancho	mm	560 mm
Fondo	mm	550 mm
Tiempo de elevación	Horas	20 h
Voltaje	Voltios	230 - 240
Frecuencia	Hz	50

La información técnica se encuentra en la placa de datos técnicos situada en el lado

exterior o interior del aparato, y en la etiqueta de consumo energético.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
