MANUAL DE UTILIZADOR C3172NP SMEG

Manual de instruções

Combinado

ÍNDICE

Informações de segurança	22	Manutenção e limpeza	29
Instruções de segurança	23	Resolução de problemas	30
Funcionamento	25	Instalação	33
Utilização diária	26	Ruídos	38
Sugestões e dicas	28	Informação técnica	39

Sujeito a alterações sem aviso prévio.

⚠ INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes de instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
• Não permita que as crianças brinquem com o aparelho.
• A limpeza e a manutenção básica não devem ser efectuadas por crianças sem supervisão.
• Mantenha todos os materiais de embalagem fora do alcance das crianças.

Segurança geral

- Este aparelho destina-se exclusivamente a utilizações domésticas ou semelhantes, tais como:

• turismo rural; áreas de cozinha destinadas ao pessoal em lojas, escritórios e outros ambientes de trabalho;
• utilização por clientes de hotéis, motéis e outros ambientes do tipo residencial.

- Mantenha desobstruídas as aberturas de ventilação do aparelho ou da estrutura onde ele se encontra encastrado.

• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além daqueles recomendados pelo fabricante.
• Não danifique o circuito de refrigeração.
• Não utilize aparelhos eléctricos dentro dos compartimentos do aparelho destinados a alimentos, a não ser que sejam do tipo recomendado pelo fabricante.
• Não utilize jactos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.
• Não guarde substâncias explosivas, como latas de aerossóis com agente de pressão inflamável, dentro do aparelho.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

INSTRUÇÕES DE SEGURANÇA

Instalação

ADVERTÊNCIA! A instalação deste aparelho só deve ser efectuada por uma pessoa qualificada.

• Remova toda a embalagem.
• Não instale nem utilize o aparelho se ele estiver danificado.
• Cumpra as instruções de instalação fornecidas com o aparelho.
• Tenha sempre cuidado quando deslocar o aparelho porque o aparelho é pesado. Use sempre luvas de proteção.
• Certifique-se de que o ar pode circular em torno do aparelho.
• Aguarde pelo menos 4 horas antes de ligar o aparelho à fonte de alimentação. Isto permite que o óleo regresse ao compressor.
• Não instale o aparelho perto de radiadores, fogões, fornos ou placas.
• A parte posterior do aparelho deve ficar virada para uma parede.
• Não instale o aparelho em locais com luz solar direta.
• Não instale este aparelho em locais demasiado húmidos ou frios, como anexos exteriores, garagens ou caves.
• Quando deslocar o aparelho, eleve-o na parte da frente para evitar riscar o chão.

Ligação elétrica

ADVERTÊNCIA! Risco de incêndio e choque elétrico.

• O aparelho tem de ficar ligado à terra.
• Certifique-se de que a informação sobre a ligação elétrica existente na placa de características está em conformidade com a alimentação elétrica. Se não estiver, contacte um eletricista.
• Utilize sempre uma tomada bem instalada e à prova de choques elétricos.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica os componentes elétricos (ficha e cabo de alimentação elétrica, compressor, etc.). Contacte um Centro de Assistência Técnica Autorizado ou um eletricista se for necessário substituir componentes elétricos.
• O cabo de alimentação elétrica deve ficar abaixo do nível da ficha.
• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.

Utilização

ADVERTÊNCIA! Risco de ferimentos, queimaduras, choque elétrico ou incêndio.

• Não altere as especificações deste aparelho.
• Não coloque dispositivos elétricos (por ex. máquinas de fazer gelados) no interior do aparelho, exceto se forem autorizados pelo fabricante.
• Tenha cuidado para não provocar danos no circuito de refrigeração. Contém isobutano (R600a), um gás natural com um alto nível de compatibilidade ambiental. Este gás é inflamável.
• Se ocorrerem danos no circuito de refrigeração, certifique-se de que não existem chamas e fontes de ignição na divisão. Ventile bem a divisão.
• Não permita que objectos quentes toquem nas peças de plástico do aparelho.
• Não coloque bebidas gaseificadas dentro do congelador. Isto irá criar pressão no recipiente da bebida.
• Não guarde gases e líquidos inflamáveis no aparelho.
• Não coloque produtos inflamáveis, nem objectos molhados com produtos

inflamáveis, no interior, perto ou em cima do aparelho.

• Não toque no compressor ou no condensador. Estes estão quentes.
• Não remova nem toque em peças do compartimento de congelação com as mãos húmidas ou molhadas.
• Não volte a congelar alimentos que já foram descongelados.
• Cumpra as instruções de armazenamento das embalagens dos alimentos congelados.

Manutenção e limpeza

ADVERTÊNCIA! Risco de ferimentos ou danos no aparelho.

• Antes de qualquer acção de manutenção, desactive o aparelho e desligue a ficha da tomada eléctrica.
• Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento. A manutenção e o recarregamento só devem ser efectuados por uma pessoa qualificada.
• Inspeccione regularmente o escoamento do aparelho e limpe-o, se necessário. Se o orifício de escoamento estiver bloqueado, a água descongelada fica acumulada na parte inferior do aparelho.

Eliminação

ADVERTÊNCIA! Risco de ferimentos ou asfixia.

• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica e elimine-o.
• Remova a porta para evitar que crianças ou animais de estimação fiquem fechados no interior do aparelho.
• O circuito de refrigeração e os materiais de isolamento deste aparelho não prejudicam a camada de ozono.
• A espuma de isolamento contém gás inflamável. Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente.

- Não provoque danos na parte da unidade de arrefecimento que está próxima do permutador de calor.

FUNCIONAMENTO

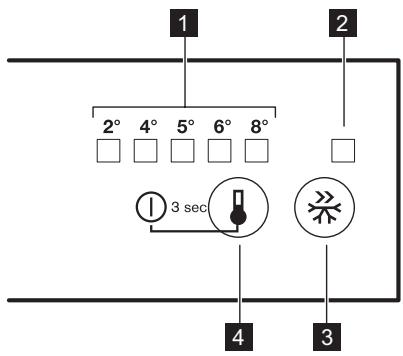

Painel de comandos

Ligar

1. Introduza a ficha na tomada eléctrica.
2. Toque no botão do regulador de temperatura se todos os LEDs estiverem apagados.

Desligar

Toque no botão do regulador de temperatura durante 3 segundos. Todos os indicadores ficam apagados.

Regulação da temperatura

Para utilizar o aparelho, toque no botão do regulador da temperatura até que o LED correspondente à temperatura desejada se acenda. A seleção é gradual, variando entre 2 e 8 °C.

Ao primeiro toque no botão, o LED da regulação atual fica intermitente.

Com toques subsequentes no botão, a temperatura selecionada move-se 1 posição. O LED correspondente fica intermitente por algum tempo.

Toque no botão de regulação até selecionar a temperatura que pretende. A regulação fica definida.

1 LED indicador de temperatura 2 Indicador FastFreeze 3 Botão FastFreeze 4 Regulador da temperatura Botão ON/OFF (ligar/desligar)

Regulação mais fria: +2 °C. Regulação menos fria: +8 °C. Normalmente, uma definição média é a mais adequada.

No entanto, a regulação exata deve ser escolhida tendo em conta que a temperatura no interior do aparelho depende do seguinte:

• temperatura ambiente; - frequência de abertura da porta; - quantidade de alimentos armazenados; - localização do aparelho.

Função FastFreeze

Pode ativar a função FastFreeze pressionando o botão FastFreeze.

O LED correspondente ao símbolo FastFreeze acende.

Pode desativar a função FastFreeze pressionando o botão FastFreeze novamente.

O indicador FastFreeze apaga-se.

Esta função para automaticamente após 52 horas.

UTILIZAÇÃO DIÁRIA

ADVERTÊNCIA! Consulte os capítulos relativos à segurança.

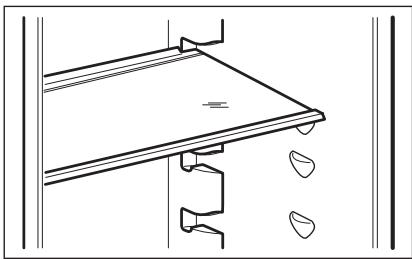

Prateleiras móveis

As paredes do frigorífico têm várias calhas que lhe permitem posicionar as prateleiras como preferir.

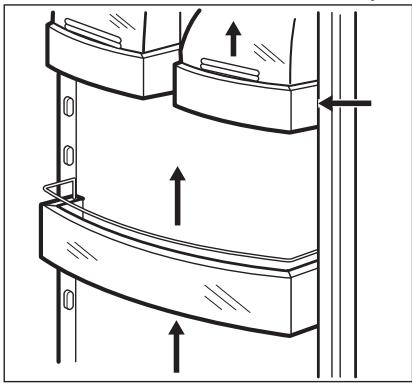

Posicionamento das prateleiras da porta

Para permitir o armazenamento de embalagens de alimentos de várias dimensões, as prateleiras da porta podem ser colocadas a diferentes alturas.

1. Puxe gradualmente a prateleira na direcção das setas até que ela se desencaixe.
2. Volte a colocar conforme desejar.

Congelar alimentos frescos

O congelador é adequado para congelar alimentos frescos e conservar alimentos congelados e ultracongelados a longo prazo.

Para congelar pequenas quantidades de alimentos frescos, não é necessário alterar a regulação actual.

Para congelar alimentos frescos, active a função FastFreeze pelo menos 24 horas antes de colocar os alimentos a congelar no congelador.

Coloque os alimentos a congelar no compartimento superior.

A quantidade máxima de alimentos que podem ser congelados em 24 horas está indicada na etiqueta de características que existe no interior do aparelho.

O processo de congelação demora 24 horas: não introduza mais alimentos para congelar durante este período.

Quando o processo de congelação terminar, regresse à temperatura desejada (consulte “Função FastFreeze”).

Neste estado, a temperatura do frigorífico pode descer abaixo dos 0 °C. Se isto ocorrer, regule a temperatura para um valor mais quente.

Armazenamento de alimentos congelados

Quando ligar pela primeira vez ou após um período sem utilização, deixe o aparelho em funcionamento durante 2 horas ou mais na regulação máxima antes de colocar produtos.

ADVERTÊNCIA! Em caso de descongelação acidental, por exemplo, devido a uma falha de energia, se a energia faltar durante mais tempo do que o indicado na tabela de características técnicas em “Tempo de autonomia”, os alimentos descongelados têm de ser consumidos rapidamente ou cozinhados imediatamente e depois novamente congelados (após arrefecerem).

Indicador de temperatura

O frigorífico está equipado com um indicador de temperatura para ajudar a garantir um armazenamento correcto dos alimentos. O símbolo na parte lateral do aparelho indica a área mais fria do frigorífico.

Se aparecer “OK” (A), coloque os alimentos na área indicada pelo símbolo; se não aparecer (B), ajuste o controlador da temperatura para uma regulação mais fria e aguarde 12 horas até voltar a verificar o indicador de temperatura.

Após colocar alimentos frescos no aparelho, após abrir a porta repetidamente ou após ter tido a porta aberta durante bastante tempo, é normal que a indicação “OK” desapareça; aguarde pelo menos 12 horas antes de reajustar o controlador da temperatura.

Produção de cubos de gelo

Este aparelho possui uma ou mais cuvetes para a produção de cubos de gelo.

Não utilize instrumentos metálicos para remover as cuvetes do congelador.

1. Encha as cuvetes com água.
2. Coloque as cuvetes no compartimento do congelador.

Acumuladores de frio

O congelador possui, pelo menos, um acumulador de frio que aumenta o tempo de armazenamento em caso de falha de energia.

Descongelação

Antes de serem utilizados, os alimentos congelados e ultra-congelados podem ser descongelados no compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação.

Os artigos pequenos podem ser cozinhados ainda congelados, directamente do congelador: neste caso, a confecção demora mais tempo.

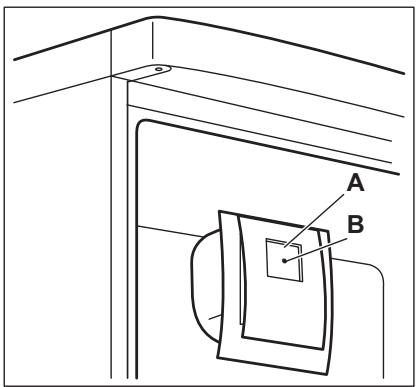

Função de ventoinha

A função de ventoinha permite uma rápida refrigeração dos alimentos e uma temperatura mais uniforme no compartimento.

Ligue a ventoinha quando a temperatura ambiente exceder os 25 °C.

Prima o botão (A) para ligar a ventoinha. A luz verde (B) acende-se.

Quando desactivar o aparelho, não se esqueça de desactivar o dispositivo premindo (A). A luz verde (B) apaga-se.

SUGESTÕES E DICAS

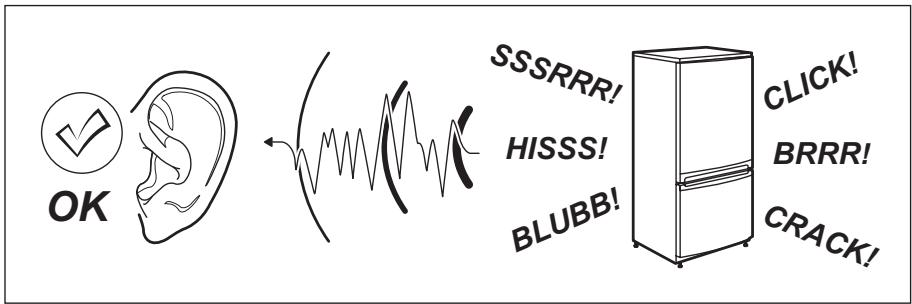

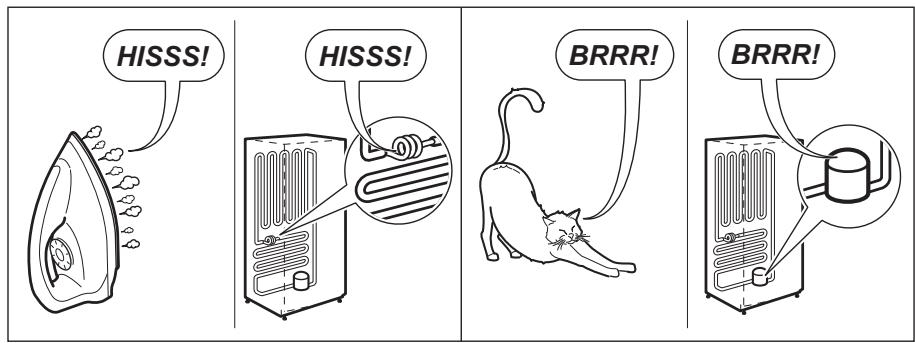

Sons de funcionamento normais

Os seguintes sons são normais durante o funcionamento:

• Um som de gorgolejar ou borbulhar quando o refrigerante está a ser bombeado.
• Um som sibilante e ritmado proveniente do compressor quando o refrigerante está a ser bombeado.
• Um ruído repentino de estilhaçar no interior do aparelho, causado pela dilatação térmica (fenómeno físico natural e não perigoso).
• Um ruído de clique proveniente do regulador de temperatura quando o compressor é ligado e desligado.

Conselhos para poupar energia

• Não abra a porta muitas vezes, nem a deixe aberta mais tempo do que o absolutamente necessário.
• Se existirem, não retire os acumuladores de frio do cesto do congelador.

Conselhos para a refrigeração de alimentos frescos

Para obter o melhor desempenho:

Calendário de alimentos congelados

Os símbolos apresentam diferentes tipos de alimentos congelados.

Os números indicam os tempos de armazenamento em meses para os respectivos tipos de alimentos congelados. A validade dos limites superiores ou inferiores dos tempos de armazenamento indicados depende da qualidade dos alimentos e do tratamento antes da congelação.

• não guarde alimentos quentes ou líquidos que se evaporam no frigorífico;
• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte;
• posicione os alimentos de modo a que o ar possa circular livremente em redor.

Conselhos para a refrigeração

Conselhos úteis:

• Carne (todos os tipos): introduza em sacos de politeno e coloque na prateleira de vidro acima da gaveta de vegetais.
• Por motivos de segurança, guarde desta forma apenas por um dia ou dois.
• Alimentos cozinhados, pratos frios, etc.: devem estar cobertos e podem ser colocados em qualquer prateleira.
• Fruta e legumes: devem ser bem lavados e colocados nas gavetas especiais fornecidas.
• Manteiga e queijo: estes devem ser colocados em recipientes herméticos especiais ou embrulhados em folha de alumínio ou sacos de polietileno para excluir o máximo de ar possível.
• Garrafas: devem ter uma tampa e devem ser colocadas na prateleira de

garrafas da porta ou na prateleira de garrafas (se existir).

- Produtos como bananas, batatas, cebolas e alho não devem ser guardados no frigorífico se não estiverem embalados.

Conselhos para a congelação

Para otimizar o processo de congelação, siga estes conselhos importantes:

• a quantidade máxima de alimentos que podem ser congelados em 24 horas está indicada na placa de características;
• o processo de congelação demora 24 horas e não devem ser adicionados mais alimentos para congelação durante este período;
• congele apenas alimentos de boa qualidade, frescos e bem limpos;
• prepare os alimentos em pequenas quantidades para permitir a descongelação rápida e completa e para poder descongelar apenas a quantidade necessária;
• embrulhe os alimentos em folha de alumínio ou polietileno e certifique-se de que as embalagens são herméticas;
• não permita que os alimentos frescos e não congelados entrem em contacto com os alimentos já congelados, para evitar o aumento da temperatura dos alimentos congelados;
• os alimentos magros conservam-se melhor e durante mais tempo do que os

MANUTENÇÃO E LIMPEZA

ADVERTÊNCIA! Consulte os capítulos relativos à segurança.

Avisos gerais

CUIDADO! Desligue o aparelho da tomada eléctrica antes de qualquer operação de manutenção.

alimentos gordos; o sal reduz o tempo de conservação dos alimentos;

• os alimentos podem causar queimaduras na pele quando tocados imediatamente após a sua remoção do compartimento do congelador, devido à congelação da água;
• é aconselhável que anote a data de congelação em cada embalagem para poder controlar o tempo de armazenamento.

Conselhos para o armazenamento de alimentos congelados

Para obter o melhor desempenho deste aparelho, siga estas indicações:

• certifique-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;
• certifique-se de que os alimentos congelados são transferidos do supermercado para o congelador no tempo mais curto possível;
• não abra a porta muitas vezes, nem a deixe aberta mais tempo do que o necessário;
• uma vez descongelados, os alimentos degradam-se rapidamente e não podem voltar a ser congelados;
• não exceda o período de armazenamento indicado pelo produtor dos alimentos.

Este aparelho contém hidrocarbonetos na unidade de refrigeração, pelo que a manutenção e a recarga devem ser efectuadas exclusivamente por técnicos autorizados.

Os acessórios e as peças deste aparelho não podem ser lavados na máquina de lavar loiça.

Limpeza periódica

CUIDADO! Não puxe, não desloque, nem danifique quaisquer tubos e/ou cabos no interior do aparelho.

CUIDADO! Tenha cuidado para não danificar o sistema de arrefecimento.

CUIDADO! Quando deslocar o aparelho, eleve-o na parte da frente para evitar riscar o chão.

O equipamento tem de ser limpo regularmente:

1. Limpe o interior e os acessórios com água morna e um pouco de detergente neutro.
2. Verifique regularmente os vedantes da porta e limpe-os para garantir que estão limpos e sem resíduos.
3. Enxagúe e seque cuidadosamente.
4. Se estiver acessível, limpe o condensador e o compressor na parte de trás do aparelho com uma escova. Esta operação vai melhorar o desempenho do aparelho e reduzir o consumo de electricidade.

Descongelar o frigorífico

O gelo é automaticamente eliminado do evaporador do compartimento do frigorífico sempre que o compressor motorizado pára, durante o funcionamento normal. A água resultante da descongelação é drenada por um canal para um recipiente especial colocado na parte traseira do aparelho, sobre o compressor motorizado, onde evapora.

É importante limpar periodicamente o orifício de descarga da água da descongelação, no centro do canal do compartimento do frigorífico, para evitar o transbordamento de água para os alimentos.

Descongelar o congelador

O compartimento do congelador é do tipo "frost free". Isto significa que não há qualquer formação de gelo durante o seu funcionamento, quer nas paredes interiores, quer nos alimentos.

A ausência de gelo deve-se à circulação contínua de ar frio no interior do compartimento, accionado por um ventilador controlado automaticamente.

Períodos de inactividade

Quando não utilizar o aparelho durante longos períodos, adopte as seguintes precauções:

1. Desligue o aparelho da alimentação eléctrica.
2. Retire todos os alimentos.
3. Limpe o aparelho e todos os acessórios.
4. Deixe a(s) porta(s) aberta(s) para evitar cheiros desagradáveis.

ADVERTÊNCIA! Se o aparelho permanecer ligado, peça a alguém para o verificar com alguma regularidade, para evitar que os alimentos no interior se estraguem em caso de falha eléctrica.

RESOLUÇÃO DE PROBLEMAS

ADVERTÊNCIA! Consulte os capítulos relativos à segurança.

O que fazer se...

Problema	Causa possível	Solução
O aparelho não funciona.	O aparelho está desligado.	Ligue o aparelho.
	A ficha não está correctamente introduzida na tomada eléctrica.	Ligue a ficha correctamente na tomada eléctrica.
	Não existe voltagem na tomada eléctrica.	Ligue outro aparelho eléctrico na tomada eléctrica. Contacte um electricista qualificado.
O aparelho emite demasiado ruído.	O aparelho não está apoiado correctamente.	Verifique se o aparelho está estável.
A lâmpada não funciona.	A lâmpada está em espera.	Fecha e abra a porta.
A lâmpada não funciona.	A lâmpada está avariada.	Contacte o Centro de Assistência Técnica Autorizado mais próximo.
O compressor funciona continuamente.	A temperatura seleccionada não é adequada.	Consulte o capítulo “Funcionamento”.
	Guardou demasiados alimentos ao mesmo tempo.	Aguarde algumas horas e volte a verificar a temperatura.
	A temperatura ambiente está demasiado elevada.	Consulte a classe climática na placa de características.
	Os alimentos colocados no aparelho estavam demasiado quentes.	Deixe que os alimentos arrefeçam até à temperatura ambiente antes de os guardar.
	A porta não está bem fechada.	Consulte “Fechar a porta”.
	A função FastFreeze está activa.	Consulte “Função FastFreeze”.
O compressor não arranca imediatamente após o botão FastFreeze ser pressionado ou após uma alteração da regulação de temperatura.	Isto é normal e não significa qualquer problema.	O compressor arranca após um período de tempo.
Há fluxo de água para o interior do frigorífico.	A saída da água está obstruída.	Limpe a saída da água.
	Existem alimentos a impedir que a água escorra para o colector da água.	Certifique-se de que os alimentos não tocam na parede tra-seira.
Existe água a escorrer para o chão.	A saída da água descongelada não está ligada ao tabuleiro de evaporação, por cima do compressor.	Encaixe o tubo de saída da água descongelada no tabuleiro de evaporação.
Não é possível definir a temperatura.	A função FastFreeze ou Shopping Function está activada.	Desactive manualmente a função FastFreeze ou Shopping Function ou aguarde que a função se desactive automaticamente antes de regular a temperatura. Consulte “Função FastFreeze ou Shopping Function”.
A temperatura no aparelho está demasiado baixa/alta.	O regulador de temperatura não está bem posicionado.	Seleccione uma temperatura mais alta/baixa.
	A porta não está bem fechada.	Consulte “Fechar a porta”.
	A temperatura de algum produto está demasiado elevada.	Deixe que a temperatura dos alimentos diminua até à temperatura ambiente antes de os guardar.
	Guardou demasiados alimentos ao mesmo tempo.	Guarde menos alimentos ao mesmo tempo.
	A porta foi aberta muitas vezes.	Abra a porta apenas quando for mesmo necessário.
	A função FastFreeze está activa.	Consulte “Função FastFreeze”.
	Não há circulação de ar frio no interior do aparelho.	Certifique-se de que o ar frio pode circular no interior do aparelho.

Se estes conselhos não resultarem, contacte o Centro de Assistência Técnica Autorizado mais próximo.

Substituir a lâmpada

O aparelho está equipado com uma luz interior LED de longa duração.

Apenas a assistência técnica está autorizada a substituir o dispositivo de iluminação. Contacte um Centro de Assistência Técnica Autorizado.

Apenas a assistência técnica está autorizada a substituir o dispositivo de iluminação. Contacte um Centro de Assistência Técnica Autorizado.

Fechar a porta

1. Limpe as juntas da porta.
2. Se necessário, ajuste a porta. Consulte "Instalação".
3. Se as juntas da porta estiverem defeituosas, substitua-as. Contacte um Centro de Assistência Técnica Autorizado.

Posicionamento

Este aparelho deve ser instalado num espaço interior seco e bem ventilado, onde a temperatura ambiente corresponda à classe climática indicada na placa de características do aparelho:

Classe climática	Temperatura ambiente
SN	+10 °C a +32 °C
N	+16 °C a +32 °C
ST	+16 °C a +38 °C
T	+16 °C a +43 °C

Podem ocorrer alguns problemas de funcionamento em alguns tipos de modelos se estiverem a funcionar fora destas condições. O funcionamento correcto só pode ser garantido no intervalo de temperaturas indicado. Se tiver dúvidas em relação ao local onde deve instalar o aparelho, contacte o vendedor, o nosso serviço de apoio ao cliente ou o Centro de Assistência Técnica Autorizado mais próximo.

Ligação eléctrica

• Antes de ligar a ficha na tomada, certifique-se de que a voltagem e a frequência indicadas na placa de características correspondem à rede eléctrica da sua casa.
• O aparelho tem de ficar ligado à terra. A ficha do cabo de alimentação é fornecida com um contacto para esse fim. Se a tomada eléctrica doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada que cumpra as normas actuais; consulte um electricista qualificado.
• O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.

O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.

- Este aparelho está em conformidade com as Directivas da CEE.

Requisitos de ventilação

A circulação de ar na parte posterior do aparelho tem de ser suficiente.

CUIDADO! Consulte as instruções de montagem para efectuar a instalação.

Reversibilidade da porta

1. Desaperte e retire o pino superior.

1. Remova a porta superior.
2. Remova o espaçador.

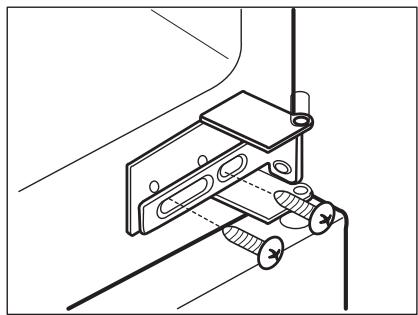

3. Desaperte a dobradiça do meio.

1. Remova a porta inferior.

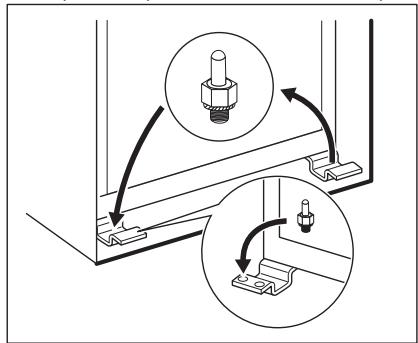

2. Desaperte e remova o pino inferior.
3. Aperte o pino inferior no lado oposto.

1. Instale a porta inferior.
2. Aperte a dobradiça do meio.
3. Instale o espaçador.
4. Instale a porta superior.
5. Aperte o pino superior.

Faça uma verificação final para garantir que:

• Todos os parafusos estão apertados.
• A junta magnética adere ao aparelho.
• A porta abre e fecha corretamente.

Se a temperatura ambiente for baixa (por exemplo, no inverno), a junta pode não se moldar perfeitamente ao aparelho.

Neste caso, aguarde que a junta se molde naturalmente.

Caso não queira executar as operações acima mencionadas, contacte o Centro de Assistência Técnica Autorizado mais próximo. Os custos da inversão da abertura das portas pelo técnico do Centro de Assistência Técnica Autorizado serão suportados pelo cliente.

Instalar o aparelho

CUIDADO! Certifique-se de que o cabo de alimentação não fica preso.

1. Se necessário, corte a tira vedante adesiva e aplique-a no aparelho, tal como indicado na figura.

1. Instale o aparelho no nicho.

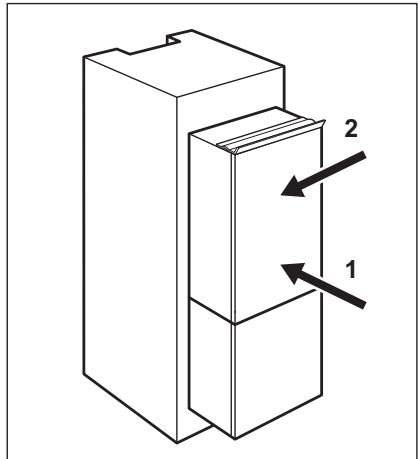

2. Empurre o aparelho na direção das setas (1) até que a tampa superior pare contra o móvel de cozinha.

1. Empurre o aparelho na direção das setas (2) contra o armário no lado oposto ao da dobradiça.
2. Ajuste o aparelho no nicho. Certifique-se de que a distância entre o aparelho e a extremidade dianteira do armário é 44 mm. A tampa da dobradiça inferior (incluída no saco de acessórios) garante que a distância entre o aparelho e o móvel de cozinha está correta.

Certifique-se de que a folga entre o aparelho e o armário é 4 mm.

1. Abra a porta. Coloque a tampa da dobradiça inferior na posição correta.

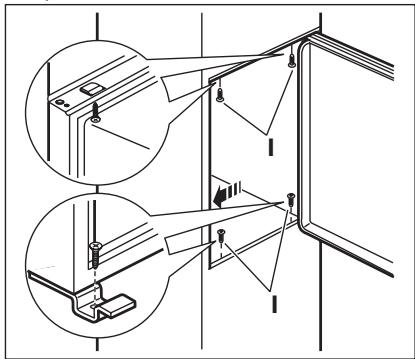

1. Fixe o aparelho no nicho com 4 parafusos.

1. Retire a peça correta da tampa da dobradiça (E). Certifique-se de que retira a peça DX no caso da dobradiça direita, SX no caso do lado oposto.

1. Encaixe as tampas (C, D) nas cavilhas e nos orifícios da dobradiça.

1. Instale a grelha de ventilação (B).
2. Encaixe as tampas da dobradiça (E) na dobradiça.
3. Ligue o aparelho lateralmente à parede lateral do móvel de cozinha.

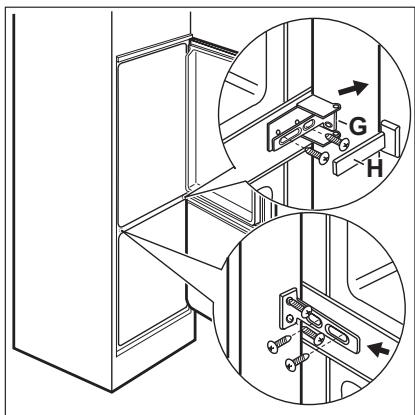

4. Desaperte os parafusos da peça (G) e desloque a peça (G) até à parede lateral do móvel.

1. Volte a apertar os parafusos da peça (G).
2. Encaixe a peça (H) na peça (G).
3. Separe as peças (Ha), (Hb), (Hc) e (Hd).

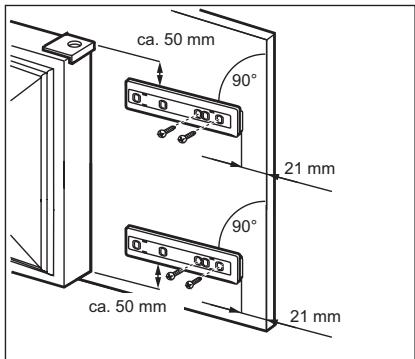

1. Instale a peça (Ha) no interior do móvel de cozinha.

1. Pressione a peça (Hc) contra a peça (Ha).

1. Abra a porta do aparelho e a porta do armário de cozinha num ângulo de 90°.
2. Insira a esquadria pequena (Hb) na calha (Ha).
3. Junte a porta do aparelho e a porta do armário e marque os pontos dos orifícios.

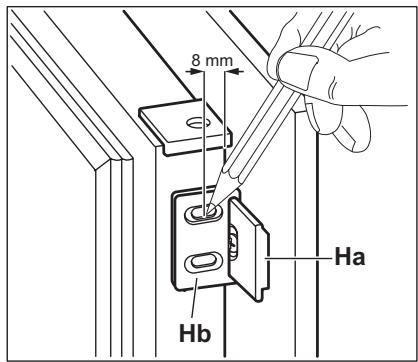

1. Retire os suportes e assinale uma distância de 8 mm a partir da extremidade exterior da porta onde o parafuso vai ser colocado (K).

1. Coloque novamente a esquadria pequena na calha e fixe-a com os parafusos fornecidos.

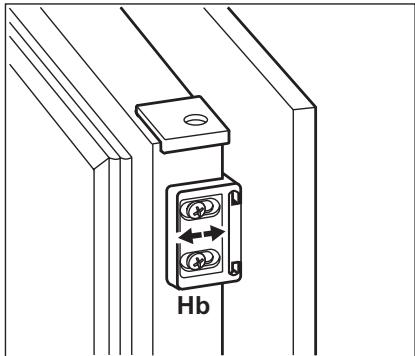

2. Alinhe a porta de armário de cozinha e a porta do aparelho ajustando a peça (Hb).

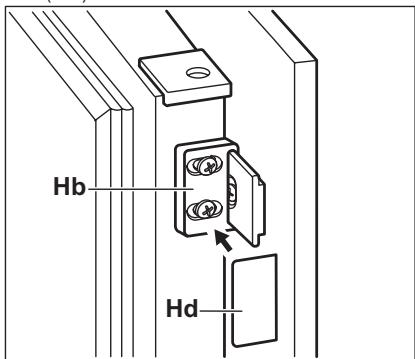

1. Pressione a peça (Hd) contra a peça (Hb).

Faça uma verificação final para garantir que:

• Todos os parafusos estão apertados.
• A tira vedante está bem fixada no aparelho.
• A porta abre e fecha correctamente.

Existem alguns ruídos durante o funcionamento normal (compressor, circulação do refrigerante).

INFORMAÇÃO TÉCNICA

Dados técnicos

Dimensões do nicho de instalação
Altura	mm	1780 mm
Largura	mm	560 mm
Profundidade	mm	550 mm
Tempo de autonomia	Horas	20 h
Voltagem	Volts	230 - 240
Frequência	Hz	50

As informações técnicas encontram-se na placa de características, que está no

exterior ou no interior do aparelho, bem como na etiqueta de energia.

PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo 📊. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não

elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
