BRUGSANVISNING C3172NP SMEG

Brugsanvisning

Gebruiksaanwijzing

User Manual

Käyttöohje

Køle-/fryseskab

Koel-vriescombinatie

Fridge Freezer

Jääpakastin

INDHOLDSFORTEGNELSE

Om sikkerhed	2	Vedligeholdelse og rengøring	9
Sikkerhedsanvisninger	3	Fejlfinding	10
Betjening	5	Installation	12
Daglig brug	6	Støj	16
Råd og tip	8	Teknisk information	18

Ret til ændringer uden varsel forbeholdes.

OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten kan ikke drages til ansvar, hvis apparatet installeres forkert og anvendelsen forårsager skade. Opbevar altid brugsanvisningen sammen med apparatet til eventuel fremtidig brug.

Sikkerhed for børn og andre udsatte personer

• Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer. Børn må ikke lege med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.
• Opbevar al emballage utilgængeligt for børn.

Generelt om sikkerhed

- Dette apparat er beregnet til husholdningsbrug eller lignende anvendelse, som f.eks.:

• Stuehuse, kantineområder i butikker, på kontorer og i andre arbejdsmiljøer
• Af kunder på hoteller, moteller, bed & breakfast og andre miljøer af indkvarteringstypen

- Sørg for, at der er frit gennemtræk gennem udluftninger, både i apparatets kabinet og i et evt. indbygningselement.

• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen, medmindre de er anbefalet af producenten.
• Undgå at beskadige kølekredsløbet.
• Brug ikke el-apparater indvendig i køleskabet, med mindre det er anbefalet af producenten.
• Undlad at bruge højtryksrenser eller damp til at rengøre apparatet.
• Rengør apparatet med en fugtig, blød klud. Brug kun et neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.
• Opbevar ikke eksplosive stoffer, som f.eks. aerosolbeholdere med brændbar drivgas, i dette apparat.
• Hvis netledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, et autoriseret servicecenter eller en tekniker med tilsvarende kvalifikationer.

SIKKERHEDSANVISNINGER

Installation

ADVARSEL! Apparatet må kun installeres af en sagkyndig.

• Fjern al emballagen.
• Undlad at installere eller bruge et beskadiget apparat.
• Følg installationsvejledningen, der følger med apparatet.
• Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker.

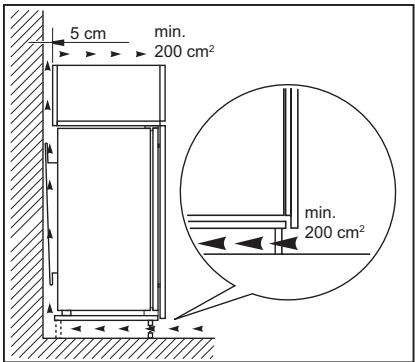

• Sørg for, at luften kan cirkulere omkring apparatet.
• Vent mindst 4 timer, inden du slutter apparatet til strømforsyningen. Dette er for, at olien kan løbe tilbage i kompressoren.
• Installér ikke apparatet tæt på radiatorer eller komfurer, ovne eller kogeplader.
• Apparatets bagside skal anbringes mod væggen.
• Installér ikke apparatet, hvor der er direkte sollys.
• Installér ikke dette apparat på områder, der er for fugtige eller for kolde, som f.eks. udhuse, garager og vinkældere.
• Når du flytter apparatet, skal du løfte op i forkanten, så gulvet ikke bliver ridset.

Tilslutning, el

ADVARSEL! Risiko for brand og elektrisk stød.

• Apparatet skal tilsluttes strøm med jord, jvf. Stærkstrømsreglementet.
• Sørg for, at de elektriske data på typeskiltet svarer til strømforsyningen. Hvis det ikke er tilfældet, skal du kontakte en elektriker.
• Brug altid en korrekt monteret lovlig tilslutningskontakt.
• Brug ikke multistik-adaptere og forlængerledninger.
• Pas på, du ikke beskadiger de elektriske komponenter (f.eks. netstik, netledning, kompressor). Kontakt det autoriserede servicecenter eller en elektriker for at skifte de elektriske komponenter.
• Netledningen skal være under niveauet for netstikket.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Undgå at slukke for maskinen ved at trække i ledningen. Tag altid fat i selve netstikket.

Brug

ADVARSEL! Risiko for personskade, forbrændinger, elektrisk stød eller brand.

• Apparatets specifikationer må ikke ændres.
• Anbring ikke el-apparater (f.eks. ismaskiner) i apparatet, medmindre det er angivet på apparatet som egnet af producenten.
• Vær omhyggelig med ikke at forårsage skade på kølekredsløbet. Det indeholder isobutan (R600a), en naturgas med høj biologisk nedbrydelighed. Denne gas er brandbar.
• Hvis der opstår skader på kølekredsløbet, skal du sørge for, at der ikke er åben ild eller antændelseskilder i rummet. Luft ud i rummet.
• Lad ikke varme ting røre apparatets plastdele.
• Sæt ikke drikkevarer med kulsyre (brus) i fryserafdelingen. Dette vil skabe tryk på drikkevarerne.
• Opbevar ikke brandfarlig gas og væsker i apparatet.
• Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af eller på dette.
• Rør ikke ved kompressoren eller kondensatoren. De er varme.
• Rør ikke ved ting fra fryserafdelingen, hvis dine hænder er våde eller fugtige.
• Indfrys ikke madvarer, der har været optøet.
• Overhold opbevaringsanvisningerne på emballagen til frostvaren.

Vedligeholdelse og rengøring

ADVARSEL! Risiko for skader på mennesker eller apparat.

• Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.
• Apparatets kølesystem indeholder kulbrinter. Kun en faguddannet person må udføre vedligeholdelse og opladning af enheden.
• Undersøg jævnligt apparatets afløb, og rengør det, hvis det er nødvendigt. Hvis afløbet er blokeret, ophobes afrimningsvandet i bunden af apparatet.

Bortskaffelse

ADVARSEL! Risiko for personskade eller kvælning.

• Tag stikket ud af kontakten.
• Klip elledningen af, og kassér den.
• Fjern lågen, så børn og kæledyr ikke kan blive lukket inde i apparatet.
• Apparatets kølekredsløb og isoleringsmaterialer er ozonvenlige.
• Isoleringsskummet indeholder brændbar gas. Kontakt din genbrugsplads ang. oplysninger om, hvordan apparatet bortskaffes korrekt.
• Undgå at beskadige delene til køleenheden, der befinder sig i nærheden af varmeveksleren.

Betjeningspanel

Aktivering

1. Sæt stikket i stikkontakten.
2. Tryk på termostatknappen, hvis alle lamper er slukket.

Deaktivering

Bliv ved med at trykke på termostatknappen i 3 sekunder. Alle kontrollamper slukker.

Indstilling af temperatur

Apparatet betjenes ved at trykke på termostatknappen, indtil LED ud for den ønskede temperatur lyser. Valget er trinvist, fra 2 til 8 °C.

Ved den første berøring af knappen fortsætter LED for den aktuelle indstilling med at blinke.

Hver gang der trykkes på knappen, flyttes den indstillede temperatur til 1. position. Den tilhørende LED blinker et stykke tid. Rør indstillingsknappen, indtil den ønskede temperatur er valgt. Indstillingen vil blive fast

Koldeste indstilling: +2 °C Varmeste indstilling: +8 °C. Normalt er en mellemindstilling mest passende.

1 Temperaturkontrollampe 2 FastFreeze-lampe 3 FastFreeze-knap 4 Termostatknap Tænd-/sluk-knap

Når den præcise indstilling vælges, skal man dog huske på, at temperaturen i apparatet afhænger af:

• rumtemperaturen • hvor ofte lågen åbnes
• mængden af mad
• hvor apparatet står.

FastFreeze-funktion

Funktionen FastFreeze slås til ved at trykke på FastFreeze-knappen.

LED, som svarer til symbolets FastFreeze-indikator, lyser.

Funktionen FastFreeze slås fra ved at trykke på FastFreeze-knappen igen.

FastFreeze-indikatoren slukkes.

Funktionen standser automatisk efter 52 timer.

ADVARSEL! Se kapitlerne om sikkerhed.

Flytbare hylder

Køleskabets vægge har en række skinner, så hylderne kan placeres efter ønske.

Placering af lågehylder

Hylderne i lågen kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse.

1. Træk gradvis hylden i pilenes retning, indtil hylden er fri.
2. Sæt den derpå i den ønskede højde.

Nedfrysning af friske madvarer

Fryseafdelingen er velegnet til indfrysning af friske madvarer og til opbevaring af frosne og dybfrosne madvarer i lang tid.

Du behøver ikke ændre indstilling, før du indfryser små mængder friske madvarer.

Inden indfrysning af friske madvarer startes FastFreeze-funktionen mindst 24 timer, før madvarerne lægges i frostrummet.

Læg de madvarer, der skal indfryses, i det øverste rum.

Den maksimale mængde madvarer, der kan indfryses på 24 timer, står på typepladen indvendig i skabet.

Indfrysningsprocessen varer 24 timer: I dette tidsrum må der ikke lægges andre madvarer i, som skal indfryses.

Når indfrysningen er slut, vendes der tilbage til den ønskede temperatur (se "FastFreeze-funktionen").

I så fald kan temperaturen i køleafdelingen komme under 0 °C. Hvis det sker, sættes termostatknappen på en varmere indstilling.

Opbevaring af frosne madvarer

Når skabet tændes igen efter en længere periode, hvor det ikke har været anvendt, skal det køre i mindst 2 timer på højere indstillinger, inden der lægges madvarer ind.

ADVARSEL! Hvis madvarerne optøs ved et uheld (f.eks. som følge af strømsvigt), og strømafbrydelsen har varet længere end den angivne temperaturstigningstid under tekniske specifikationer, skal madvarerne enten spises eller tilberedes og derefter nedfryses igen (efter afkøling).

Lampe for temperatur

Køleskabet er udstyret med temperaturindikatoren for korrekt opbevaring af mad. Symbolet på apparatets sidevæg angiver det koldeste område i køleskabet.

Hvis "OK" vises (A), kan der lægges friske madvarer i området, der er angivet med symbolet. Hvis ikke (B), justeres temperaturvælgeren til en koldere indstilling, og temperaturindikatoren kontrolleres igen efter 12 timer.

Når du har lagt friske fødevarer i apparatet, og når du har åbnet døren gentagne gange i en længere periode, er det normalt, at indikatoren ikke viser "OK". Vent mindst 12 timer, inden du genjusterer temperaturvælgeren.

Isterningbakker

Apparatet har en eller flere bakker til isterninger.

Brug ikke metalgenstande til at tage bakkerne ud af frostrummet.

1. Fyld vand i disse bakker
2. Sæt isbakkerne i frostafdelingen.

Kuldeakkumulatorer

Fryseren indeholder mindst én kuldeakkumulator, der øger opbevaringstiden i tilfælde af strømafbrydelse eller driftsforstyrrelser.

Optøning

Når dybfrostvarer eller nedfrosne madvarer skal bruges, kan de optøs i køleafdelingen eller ved stuetemperatur, afhængig af hvornår de skal bruges.

Små stykker kan endda tilberedes uden optøning, direkte fra fryseren: I så fald forlænges tilberedningstiden.

Blæserfunktion

Blæserfunktionen køler maden hurtigere ned og med en mere ensartet temperatur i skabet.

Tænd for blæseren, når omgivelsestemperaturen er over 25 °C.

Tryk på kontakten (A) for at tænde for blæseren.

Den grønne lampe (B) lyser.

Når du slukker for apparatet, skal du huske at slukke for blæseren ved at trykke på (A). Den grønne lampe (B) slukkes.

Dybfrostkalender

Symbolerne viser forskellige slags dybfrost.

Tallene angiver det antal måneder, de pågældende madvarer kan opbevares. Madvarens kvalitet og behandling før nedfrysningen afgør, om det højeste eller laveste tal for opbevaringstid gælder.

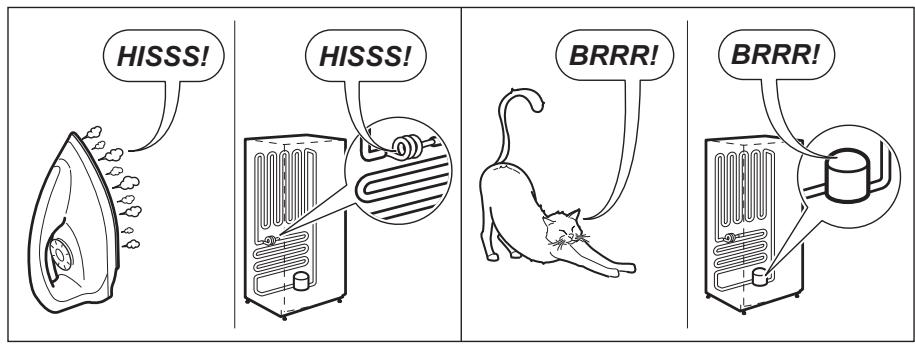

Normale driftslyde

Følgende lyde er normale under drift:

• Der kommer en svag gurglende og boblende lyd fra kølerørene, når der pumpes kølemiddel.
• Der kommer en summende og pulserende lyd fra kompressoren, når der pumpes kølemiddel.
• Der kommer en pludselig smældende lyd fra apparatets inderside, som forårsages af termisk udvidelse (et naturligt og ufarligt fysisk fænomen).
• Der kommer en svag klik-lyd fra temperaturregulatoren, når kompressoren tændes eller slukkes.

Energisparetips

• Åbn lågen så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.
• Fjern ikke kuldeakkumulatorerne fra frysekurven, hvis dette forudses.

Råd om køling af friske madvarer

Sådan holder maden sig bedst:

• Sæt ikke dampende varm mad eller drikke i køleskabet
• Læg låg på maden eller pak den ind, især hvis den lugter stærkt
• Placer maden, så luften kan cirkulere frit rundt om den

Råd om køling

Nyttige tip:

• Kød (alle slags): pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen.
• Det er kun sikkert at opbevare kød på denne måde i højst 1-2 dage.
• Tilberedt mad, pålæg, kolde retter og lignende: bør pakkes ind og kan stilles på alle hylder.
• Frugt og grønt: bør rengøres grundigt og lægges i den/de særlige skuffe(r).
• Smør og ost: bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude.
• Flasker: disse har brug for en hætte og skal opbevares i dørflaskehylden, eller (hvis udstyret hermed) på flaskestativet.
• Bananer, kartofler, løg og hvidløg må ikke lægges i køleskab, med mindre de er pakket ind.

Råd om frysning

Her er nogle vigtige tip om, hvordan du udnytter fryseafdelingen bedst muligt:

• Den maksimale mængde madvarer, der kan indfryses på 24 timer, står på typepladen.
• Fryseprocessen tager 24 timer, og der bør ikke tilføjes yderligere fødevarer, som skal indfryses, i denne periode.
• Nedfrys kun førsteklasses madvarer, der er friske og grundigt rengjorte.
• Del maden op i små portioner, så den indfryses hurtigt og jævnt. Så kan du også hurtigt optø netop den mængde, du skal bruge.
• Pak maden ind i alufolie eller polyætylen, og sørg for, at indpakningen er lufttæt.
• Lad ikke friske, ikke-nedfrosne madvarer røre ved frostvarer, så temperaturen stiger i dem.
• Magre madvarer holder sig bedre og længere end fedtholdige. Salt nedsætter madens holdbarhed.
• Hvis sodavandsis spises direkte fra frostrummet, kan de give forfrysninger.
• Det er en god idé at mærke alle pakker med indfrysningsdato, så du har styr på holdbarheden.

Tips om opbevaring af frostvarer

For at få den største fornøjelse af dette apparat skal du:

- Sikre dig, at købte dybfrostvarer har været korrekt opbevaret i forretningen.

• Sørge for at bringe frostvarer hjem hurtigst muligt og lægge dem i fryseren.
• Åbne lågen så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.
• Optøede madvarer nedbrydes meget hurtigt og kan ikke nedfryses igen.
• Overskrid ikke udløbsdatoen på pakken.

VEDLIGEHOLDELSE OG RENGØRING

ADVARSEL! Se kapitlerne om sikkerhed.

Generelle advarsler

PAS PÅ! Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse.

Apparatets kølesystem indeholder kulbrinter, og service og påfyldning af kølemiddel må derfor kun udføres af en autoriseret tekniker.

Apparatets dele og tilbehør egner sig ikke til opvask i maskine.

Regelmæssig rengøring

PAS PÅ! Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet.

PAS PÅ! Undgå at beskadige kølesystemet.

PAS PÅ! Når du flytter skabet, skal du løfte op i forkanten, så gulvet ikke bliver ridset.

Apparatet skal jævnlig rengøres:

1. Vask det indvendigt, inkl. tilbehør, med lunkent vand tilsat neutral sæbe.
2. Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.
3. Skyl og tør grundigt af.
4. Rens kondensatoren og kompressoren bag på skabet med en børste, hvis der er adgang til dem.

Det øger apparatets ydeevne og sparer strøm.

Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk, hver gang kompressoren standser. Afrimningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet (over kompressoren), hvor det fordamper.

Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i skabet.

Afrimning af fryseren

Fryserrummet er af frost free-typen. Det betyder, at der ikke dannes rim, når det er tændt, hverken på de indvendige vægge eller på madvarerne.

Når der ikke dannes rim, skyldes det den automatisk styrede blæser, der konstant sender kold luft rundt i rummet.

Pause i brug

Tag følgende forholdsregler, når apparatet ikke skal bruges i længere tid:

1. Tag stikket ud af stikkontakten.
2. Tag al maden ud.
3. Rengør apparatet inkl. alt tilbehør.
4. Lad døren/dørene stå åben for at forebygge ubehagelig lugt.

ADVARSEL! Hvis der skal være tændt for skabet: Bed nogen se til det en gang imellem, så maden ikke bliver fordærvet, hvis der har været strømsvigt.

FEJLFINDING

ADVARSEL! Se kapitlerne om sikkerhed.

Hvis noget går galt...

Problem	Mulige årsager	Løsning
Apparatet slet ikke virker.	Der er slukket for appara-tet.	Tænd for køleskabet.
	Stikket ikke er sat rigtigt i kontakten.	Sæt stikket helt ind i kontakten.
	Der er ingen strøm i stik-kontakten.	Prøv at tilslutte et andet elek-trisk apparat til den pågæl-dende stikkontakt. Kontakt en autoriseret elektriker.
Apparatet støjer.	Apparatet står ikke stabilt.	Kontrollér, om apparatet står stabilt.
Pæren lyser ikke.	Pæren er i standby.	Luk lågen, og åbn den.
Pæren lyser ikke.	Pæren er defekt.	Kontakt det nærmeste autori-serede servicecenter.
Kompressoren kører hele tiden.	Temperaturen er indstillet forkert.	Se under "Betjening".
	Der blev lagt for store mængder mad i på samme tid.	Vent nogle timer, og kontroller så temperaturen igen.
	Der er for høj stuetempera-tur.	Se klimaklassediagrammet på mærkepladen.
	Madvarerne var for varme, da de blev lagt i apparatet.	Lad madvarerne komme ned på stuetemperatur, før de lægges i.
	Døren er ikke lukket rigtigt.	Se under "Lukning af lågen".
	Funktionen FastFreeze er slået til.	Se "FastFreeze-funktion".
Kompressoren starter ikke straks, når der er trykket på FastFreeze-knappen, eller når temperaturen er ændret.	Det er normalt og skyldes ikke fejl.	Kompressoren går i gang efter et stykke tid.
Der løber vand inde i køle-skabet.	Vandafløbet er tilstoppet.	Rens vandafløbet.
	Madvarer forhindrer, at vandet ikke løber ned i vandbeholderen.	Sørg for, at madvarerne ikke rører ved bagpladen.
Der løber vand ud på gulvet.	Smeltevandsafløbet er ikke tilsluttet til fordampningsbakken over kompressoren.	Tilslut smeltevandsafløbet til fordampningsbakken.
Temperaturen kan ikke in-dstilles.	FastFreeze- eller Shopping Function-funktionen er slået til.	Sluk for FastFreeze eller Shopping Function manuelt, eller vent, indtil funktionen nulstilles automatisk, for at indstille temperaturen. Se under "Fast-Freeze- eller Shopping Function-funktionen".
Temperaturen i apparatet er for lav/høj.	Temperaturen er ikke in-dstillet korrekt.	Vælg en højere/lavere temperatur.
	Døren er ikke lukket rigtigt.	Se under "Lukning af lågen".
	Madvarernes temperatur er for høj.	Lad madvarerne køle ned til stuetemperatur, før de sættes i skabet.
	Der er lagt for store mængder mad i på samme tid.	Læg færre madvarer i ad gangen.
	Lågen er blevet åbnet for tit.	Åbn kun lågen, når det er nødvendigt.
	Funktionen FastFreeze er slået til.	Se "FastFreeze-funktion".
	Der cirkulerer ikke kold luft i apparatet.	Kontrollér, at der cirkulerer kold luft i apparatet.

Hvis rådet ikke fører til det ønskede resultat, skal du kontakte det nærmeste autoriserede servicecenter.

Udskiftning af pære

Apparatet er forsynet med en indvendig LED-pære med lang holdbarhed.

Pæren må kun skiftes af et godkendt servicecenter. Kontakt dit autoriserede servicecenter.

Lukning af døren

1. Rengør dørpakningerne.

INSTALLATION

Opstilling

Apparatet kan installeres et tørt sted med god udluftning, hvor rumtemperaturen passer til den anførte klimaklasse på apparatets typeskilt:

Klima-klasse	Omgivelsestemperatur
SN	+10°C til +32°C
N	+16°C til +32°C
ST	+16°C til +38°C
T	+16°C til +43°C

Der kan opstå visse funktionsproblemer for visse typer modeller, når de betjenes uden for dette interval. Der kan kun garanteres korrekt drift inden for det specifikke temperaturinterval. Hvis du er i tvivl om, hvor du kan installere apparatet, bedes du henvende dig til sælgeren, vores kundeservice eller til det nærmeste autoriserede servicecenter.

Tilslutning, el

• Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på mærkepladen svarer til boligens forsyningsstrøm.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse iht.
• Justér døren, hvis den ikke slutter tæt. Se "Installation".
• Udskift evt. defekte dørpakninger. Kontakt det autoriserede servicecenter.

Stærkstrømsreglementet. Spørg en autoriseret installatør til råds.

• Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes.
• Dette apparat opfylder gældende E∅F-direktiver.

Krav til lufttilførsel

Der skal være tilstrækkelig luftstrøm bag apparatet.

PAS PÅ! Se monteringsvejledningen vedr. installation.

Vending af dør

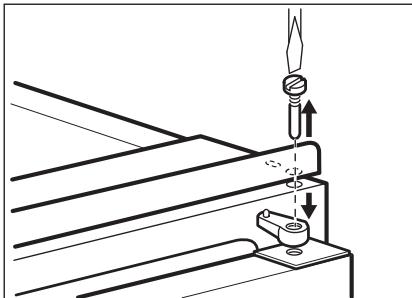

1. Løsn øverste drejetap og tag den ud.

1. Tag den øverste dør af.
2. Fjern afstandsstykket.

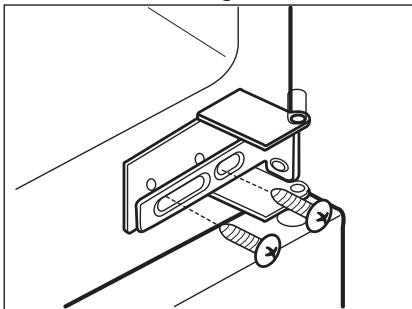

3. Løsn midterhængslet.

1. Tag den nederste låge af.
2. Løsn og fjern den nederste stift.
3. Stram den nederste drejetap på den modsatte side.

1. Sæt den nederste låge på.
2. Skru midterhængslet fast.
3. Sæt afstandsstykket på.
4. Sæt den øverste låge på.
5. Skru den øverste drejetap fast.

Foretag en sidste kontrol for at sikre, at:

• Alle skruer er strammet.
• Den magnetiske pakning slutter tæt til kabinettet. • Døren åbner og lukker rigtigt.

Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet: Pakningen tilpasser sig efterhånden af sig selv.

Hvis du ikke selv vil vende døren, kan du henvende dig til det nærmeste autoriserede servicecenter. En autoriseret tekniker vil herefter vende døren mod betaling.

Installation af apparatet

! PAS PÅ! Sørg for, at elkablet kan bevæges frit.

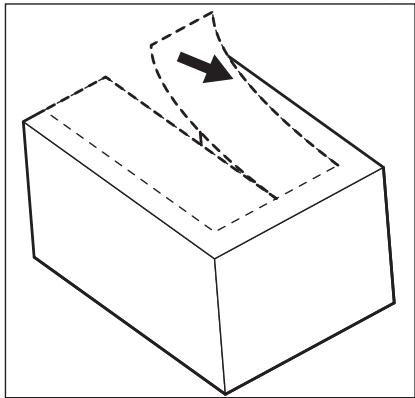

1. Klip eventuelt isolerbåndet af, og sæt det på apparatet, som vist på tegningen.

1. Installér apparatet i nichen.

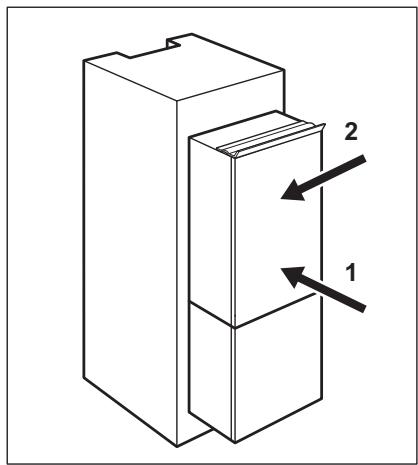

2. Skub apparatet i pilenes retning (1), indtil den øverste dækliste støder mod køkkenelementet.

1. Skub apparatet i pilenes retning (2) mod skabet på den modsatte side af hængslet.

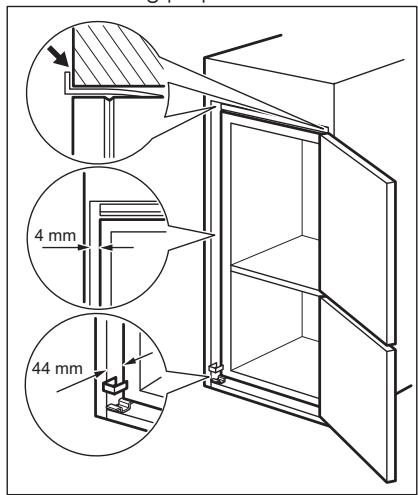

2. Tilpas køleskabet i nichen. Sørg for, at afstanden mellem køleskabet og skabets forkant er 44 mm. Det underste hængsels afdækning (i posen med tilbehør) sikrer, at afstanden mellem apparatet og køkkenskabet er korrekt. Sørg for, at afstanden mellem apparatet og skabet er 4 mm.
3. Åbn døren. Sæt det underste hængsels afdækning på plads.

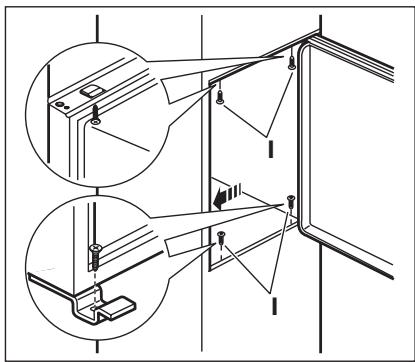

1. Fastgør køleskabet til nichen med 4 skruer.

1. Fjern den rigtige del fra hængslets afdækning (E). Sørg for at fjerne den højre del på det højre hængsel og den venstre del på det venstre hængsel.

1. Sæt afdækningerne (C, D) i øskenerne og hængselhullerne.

1. Montér udluftningsristen (B).
2. Sæt hængselafdækningerne (E) på hængslet.
3. Forbind apparatet til køkkenmodulets side.

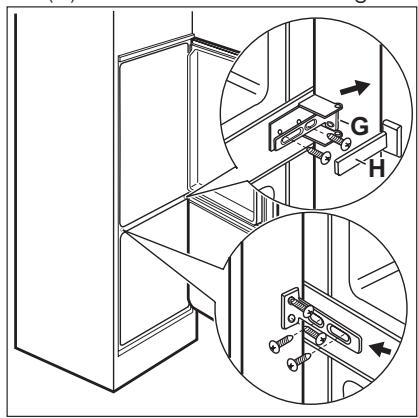

4. Skru skruerne i del (G) løs, og flyt delen (G) til køkkenskabets sidevæg.

1. Stram skruerne på delen (G) igen.
2. Fastgør delen (H) til delen (G).
3. Adskil delene (Ha), (Hb), (Hc) og (Hd).

1. Montér del (Ha) på indersiden af køkkenelementet.

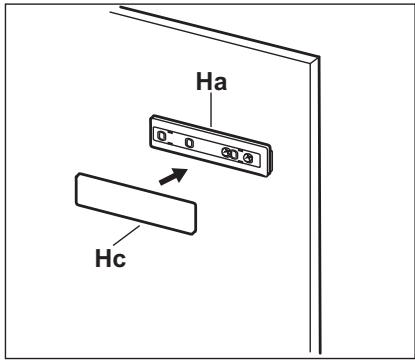

1. Tryk del (Hc) fast på del (Ha).

1. Åbn køleskabets låge og skabslågen i en vinkel på 90°.
2. Sæt den lille firkantede plade (Hb) i skinnen (Ha).
3. Sæt apparatets låge sammen med skabslågen og afmærk hullerne.

1. Fjern beslagene og afmærk en afstand på 8 mm fra dørens udvendige kant, hvor sømmet skal fastgøres (K).

1. Tryk del (Hd) fast på del (Hb).

1. Anbring den lille vinkel på skinnen igen, og fastgør den med de medfølgende skruer.

Foretag en sidste kontrol for at sikre, at:

• Alle skruer er strammet. - Isolerbåndet slutter helt tæt til kabinettet. • Døren åbner og lukker rigtigt.

1. Flugt skabslågen og apparatets låge ved at stille på del (Hb).

STØJ

Der kommer lyde under normal drift (kompressor, kølekredsløb).

Tekniske data

Nichemål
Højde	mm	1.780 mm
Bredde	mm	560 mm
Dybde	mm	550 mm
Temperaturstigningstid	Timer	20 t
Spænding	Volt	230 - 240
Frekvens	Hz	50

De tekniske specifikationer fremgår af typeskiltet udvendigt eller indvendigt i apparatet samt af energimærket.

MILJØHENSYN

Genbrug materialer med symbolet ⚙. Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke

apparater, der er mærket med symbolet , sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.
