KÄYTTÖOHJE C3172NP SMEG

Brugsanvisn- ing

Gebruik- saanwijzing

User Manual

Käyttöohje

Køle-/fryse- skab

Koel-vries- combinatie

Fridge Freezer

Jääpakastin

SISÄLTÖ

Turvallisuustiedot	54	Hoito ja puhdistus	61
Turvallisuusohjeet	55	Vianmääritys	62
Käyttö	57	Asennus	64
Päivittäinen käyttö	58	Äänet	68
Vihjeitä ja neuvoja	60	Tekniset tiedot	70

Oikeus muutoksiin pidätetään.

⚠ TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

Lasten ja taitamattomien henkilöiden turvallisuus

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.
• Älä anna lasten leikkiä laitteella.
• Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.
• Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.

Yleiset turvallisuusohjeet

• Laite on tarkoitettu käytettäväksi kotiympäristöissä ja vastaavissa ympäristöissä, kuten:
• maatalot, henkilöstön keittiöympäristöt liikkeissä, toimistoissa ja muissa työympäristöissä
• hotellien, motellien ja muiden majatalojen asiakkaiden käyttöympäristöt.

• Pidä kalusteen sisään asennetun laitteen syvennyksen tai kalustekaapin ilmanvaihtoaukot vapaina.

• Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla sellaisilla välineillä, joita valmistaja ei ole neuvonut käyttämään.

• Varo vahingoittamasta jäähdytysputkistoa.
• Älä käytä sähkölaitteita elintarvikkeiden säilytystiloissa, elleivät ne ole valmistajan suosittelemaa tyyppiä.
• Älä käytä vesisuihketta tai höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.
• Älä säilytä laitteessa räjähtäviä aineita, kuten syttyvien ponneaineiden aerosolipulloja.
• Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.

TURVALLISUUSOHJEET

Asennus

VAROITUS! Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.
• Varmista, että ilmankierto on hyvä laitteen ympärillä.
• Odota vähintään 4 tuntia ennen kuin kytket laitteen sähköverkkoon. Täten öljy virtaa takaisin kompressoriin.
• Älä asenna laitetta lämmittimien tai liesien, uunin tai keittotasojen lähelle.
• Laitteen takaosa on asetettava seinää kohden.
• Laitetta ei saa asentaa suoraan auringonvaloon.
• Älä asenna tätä laitetta liian kosteisiin tai kylmiin tiloihin, kuten rakennustelineisiin, autotalliin tai viinikellariin.
• Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Sähköliitäntä

VAROITUS! Tulipalo- ja sähköiskuvaara.

• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, etteivät sähköosat vaurioidu (esim. pistoke, virtajohto, kompressori). Ota yhteyttä valtuutettuun huoltopalveluun tai sähköasentajaan sähköosien vaihtamiseksi.
• Virtajohdon on oltava aina pistokkeen alapuolella.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

Käyttö

VAROITUS! Henkilövahinkojen, palovammojen tai sähköiskujen tai tulipalon vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Älä aseta sähkölaitteita (esim. jäätelökoneita) laitteeseen, ellei valmistaja ole antanut lupaa niiden käyttöön.
• Varo, ettei jäähdytysputkisto vaurioidu. Se sisältää isobutaania (R600a), joka on hyvin ympäristöön yhteensopiva maakaasu. Kyseinen kaasu on syttyvää.
• Jos jäähdytysputkisto vaurioituu, varmista, ettei huoneessa ole avotulta ja sytytyslähteitä. Huolehdi hyvästä ilmanvaihdosta.
• Älä anna kuumien esineiden koskea laitteen muoviosia.
• Älä aseta virvoitusjuomia pakastimeen. Muutoin juomasäiliöön muodostuu painetta.
• Älä säilytä tulenarkoja kaasuja tai nesteitä laitteessa.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.
• Älä kosketa kompressoriin tai lauhduttimeen. Ne ovat kuumia.
• Älä poista pakastimen tuotteita tai kosketa niihin, jos kätesi ovat märät tai kosteat.
• Älä pakasta uudelleen jo sulaneita elintarvikkeita.
• Noudata pakasteiden pakkauksessa olevia säilytysohjeita.

Hoito ja puhdistus

VAROITUS! Virheellinen käyttö voi aiheuttaa henkilövahinkoja tai laitteen vaurioitumisen.

• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.
• Laitteen jäähdytysyksikkö sisältää hiilivetyä. Ainoastaan pätevä alan ammattilainen saa huoltaa yksikköä ja täyttää sen uudelleen.
• Tarkista sulamisveden poistoaukko säännöllisesti ja puhdista se tarvittaessa. Jos poistoaukko on tukossa, sulanut vesi kerääntyy laitteen pohjalle.

Hävittäminen

VAROITUS! Henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta.
  • Leikkaa johto irti ja hävitä se.
• Poista ovi, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle.
• Tämän laitteen jäähdytysputkistossa ja eristysmateriaaleissa ei ole otsonikerrokselle haitallisia aineita.
• Eristevaahto sisältää tulenarkaa kaasua. Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Älä vaurioita lämmönvaihtimen lähellä olevaa jääkaapin osaa.

Käyttöpaneeli

Laitteen käynnistäminen

1. Kiinnitä pistoke pistorasiaan.
2. Kosketa lämpötilan säädintä, jos kaikki LED-valot ovat sammuneet.

Laitteen kytkeminen pois toiminnasta

Paina lämpötilan säädintä 3 sekunnin ajan. Kaikki merkkivalot sammuvat.

Lämpötilan säätäminen

Käytä laitetta koskettamalla lämpötilan säädintä, kunnes haluamaasi lämpötilaa vastaava merkkivalo LED syttyy. Arvo muuttuu asteittain +2 °C:sta 8 °C:seen. Ensimmäisellä painikkeen kosketuksella asetuksen LED merkkivalo vilkkuu. Aina kun painiketta kosketetaan, lämpötila-asetus siirtyy 1 asennon verran. Vastaava LED-merkkivalo vilkkuu jonkin aikaa. Kosketa asetuspainiketta, kunnes vaadittu lämpötila tulee näkyviin. Asetus on pysyvä

Alhaisin asetus: +2 °C.

Korkein asetus: +8 °C.

Keskiasento on yleensä sopivin asetus.

1 Lämpötilan LED-merkkivalo
2 FastFreeze -merkkivalo
3 FastFreeze -painike
4 Lämpötilan säädin Virtapainike

Huomioi lämpötilan säätämisessä seuraavat siihen vaikuttavat asiat:

• huoneen lämpötila
• oven avaamistiheys
• säilytettävien elintarvikkeiden määrä
• laitteen sijainti.

FastFreeze -toiminto

FastFreeze-toiminto käynnistetään painamalla FastFreeze-painiketta.

Laitteeseen syttyy LED-merkkivalo, joka vastaa symbolia FastFreeze.

FastFreeze-toiminto kytketään pois päältä painamalla FastFreeze-painiketta uudelleen.

FastFreeze-toiminnon merkkivalo sammuu.

Toiminto kytkeytyy automaattisesti pois toiminnasta 52 tunnin kuluttua.

VAROITUS! Lue turvallisuutta koskevat luvut.

Siirrettävät hyllyt

Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle.

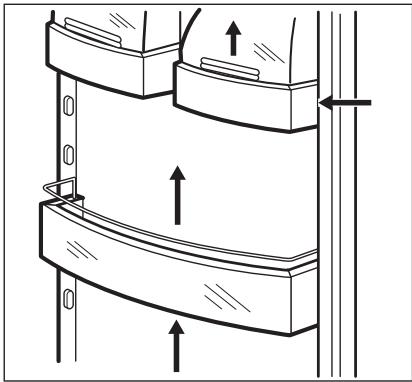

Ovihyllyjen sijoittaminen

Ovihyllyt voidaan sijoittaa eri korkeuksille, mikä mahdollistaa erikokoisten pakkausten mahtumisen lokeroihin.

1. Vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään.
2. Sijoita lokero sen jälkeen haluamallesi korkeudelle.

Tuoreiden elintarvikkeiden pakastaminen

Pakastinosasto soveltuu tuoreiden elintarvikkeiden pakastamiseen sekä

valmispakasteiden pitkäaikaiseen säilyttämiseen.

Kun pakastat pieniä määriä tuoreita elintarvikkeita, asetusta ei tarvitse muuttaa.

Kun pakastat tuoretta ruokaa, aktivoi FastFreeze-toiminto vähintään 24 tuntia ennen elintarvikkeiden asettamista pakastinosastoon.

Laita pakastettavat elintarvikkeet yläosastoon.

24 tunnin aikana pakastettavien elintarvikkeiden enimmäismäärä on merkitty arvokilpeen, joka sijaitsee laitteen sisäpuolella.

Pakastusprosessi kestää 24 tuntia: tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.

Kun pakastuminen on päättynyt, palauta lämpötila normaaliin säilytyslämpötilaan (katso kohta "FastFreeze-toiminto").

Tässä tilassa jääkaappiosaston lämpötila voi laskea alle 0 °C. Aseta lämpötilan säädin tällöin suuremman lämpötila-asetuksen kohdalle.

Pakasteiden säilyttäminen

Kun käytät pakastinta ensimmäistä kertaa tai pitkän käyttämättömän jakson jälkeen, anna laitteen toimia vähintään kahden tunnin ajan suuremmilla asetusarvoilla.

VAROITUS! Jos pakastin sulaa vahingossa esimerkiksi sähkökatkon vuoksi, kun sähkö on ollut poikki pitempään kuin teknisissä ominaisuuksissa (kohdassa Käyttöönottoaika) mainitun ajan, sulaneet elintarvikkeet on käytettävä nopeasti tai valmistettava ruoaksi, jonka jälkeen ne voidaan pakastaa uudelleen (kun ne ovat jäähtyneet).

Lämpötilanäyttö

Jääkaapissa on lämpötilamittari elintarvikkeiden oikeaoppista säilytystä varten. Laitteen sivuseinässä oleva symboli osoittaa jääkaapin kylmimmän osaston.

Jos näytössä näkyy "OK" (A), aseta tuoreet elintarvikkeet symbolin osoittamaan kohtaan. Säädä muussa tapauksessa (B) lämpötilan säädin alhaisempaan asetukseen ja odota 12 tuntia ennen lämpötilamittarin uudelleen tarkistamista.

Kun laitteeseen on asetettu tuoreita elintarvikkeita, ovea on avattu toistuvasti tai se on jätetty auki pitemmäksi aikaa, on normaalia, ettei näytössä näy "OK". Odota tällöin vähintään 12 tuntia ennen lämpötilan säätimen uudelleensäätämistä.

Jääkuutioiden valmistus

Laitteen mukana toimitetaan yksi tai useampi jääkuutioastia.

Älä käytä apuna metallisia välineitä ottaessasi jääkuutioastiaa pois pakastimesta.

1. Täytä kyseiset astiat vedellä
2. Laita jääastiat pakastimeen.

Kylmävaraajat

Pakastimeen kuuluu vähintään yksi kylmävaraaja, joka pidentää kylmäsäilytysaikaa sähkökatkon tai toimintahäiriön sattuessa.

Sulatus

Pakasteet voidaan sulattaa ennen käyttöä jääkaapissa tai huoneen lämpötilassa riippuen siitä, kuinka nopeasti niitä tarvitaan.

Pienempiä paloja voidaan kypsentää myös jäisinä suoraan pakastimesta otettuna. Kypsennys kestää tässä tapauksessa pitempään.

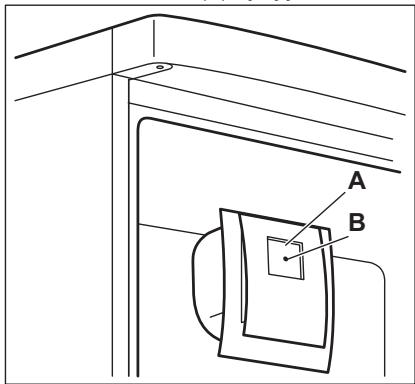

Tuuletustoiminto

Tuuletustoiminnon ansiosta elintarvikkeet jäähtyvät nopeammin ja lämpötila on tasaisempi.

Kytke puhallin toimintaan, kun ympäristön lämpötila on yli 25 °C.

Kytke puhallin päälle kytkimellä (A). Vihreä merkkivalo (B) syttyy.

Laitteen sammuttamisen yhteydessä on muistettava kytkeä puhallin pois päältä painiketta (A) painamalla. Vihreä merkkivalo (B) sammuu.

Pakastetuotteiden kalenteri

Symbolit ilmaisevat erilaisia pakastettavia elintarvikkeita.

Numerot tarkoittavat kunkin elintarvikeryhmän säilytysaikaa kuukausina.

Säilytysajan alemman vai ylemmän arvon käyttäminen riippuu elintarvikkeen laadusta ja käsittelystä ennen pakastamista.

VIHJEITÄ JA NEUVOJA

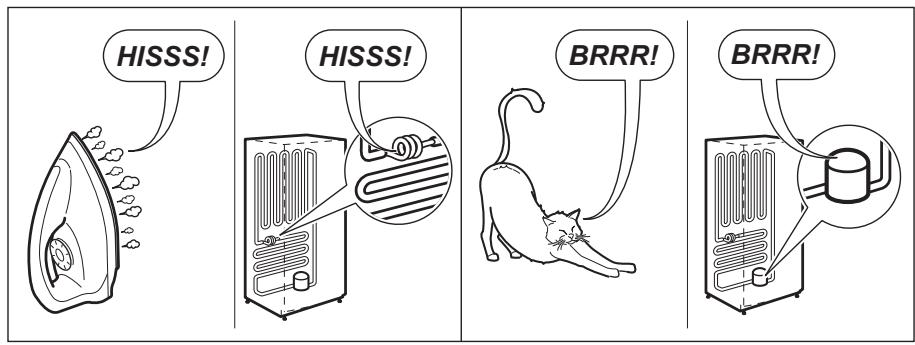

Normaalin toiminnan äänet

Seuraavat äänet ovat normaaleja käytön aikana:

• Kevyt loriseva tai pulputtava ääni jäähdytysaineen kierron aikana.
• Huriseva ja sykkivä ääni kompressorista jäähdytysaineen kierron aikana.
• Äkillinen rätisevä lämpölaajenemisen aiheuttama ääni laitteen sisältä (luonnollinen ja vaaraton ilmiö).
• Kevyt napsahdusääni lämpötilan säätimestä kompressorin kytkeytyessä päälle tai pois päältä.

Energiansäästövinkkejä

• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.
• Jos se ennakoidaan, älä poista kylmävaraajia pakastimen korista.

Tuoreiden elintarvikkeiden säilytys

Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säilyvyyden:

• Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä.
• Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuoksuista.
• Sijoita elintarvikkeet jääkaappiin siten, että ilma pääsee kiertämään vapaasti niiden ympärillä

Säilytysohjeita

Vinkkejä:

• Liha (kaikki tyypit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasihyllylle.

• Säilytä lihaa tällä tavoin korkeintaan muutama päivä.

• Kypsennetyt ruoat, kylmät ruoat, jne.: kannella ja aseta ne mille hyllylle tahansa.

• Hedelmät ja vihannekset: puhdista huolellisesti ja säilytä niille tarkoitetussa laatikossa/laatikoissa.
• Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti.
• Pullot: säilytä pullot suljettuina joko pullotelineessä tai oven pullohyllyssä (jos varusteena).
• Banaaneita, perunoita, sipuleita ja valkosipuleita ei pidä säilyttää jääkaapissa pakkaamattomana.

Pakastusohjeita

Seuraavassa on muutamia tärkeitä ohjeita tehokkaan pakastamisen varmistamiseksi:

• 24 tunnin aikana pakastettavien elintarvikkeiden enimmäismäärä on merkitty arvokilpeen.
• Pakastusprosessi kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.
• Pakasta vain korkealaatuisia, tuoreita ja puhdistettuja elintarvikkeita.
• Jaa ruoka pieniin annoksiin, jotta se pakastuu nopeasti ja täydellisesti. Tällöin voit myöhemmin sulattaa vain tarvitsemasi määrän.
• Kääri elintarvikkeet alumiinifolioon tai pakkaa muovipusseihin mahdollisimman ilmatiiviisti.
• Älä anna tuoreiden pakastamattomien ruokien koskea jo pakastuneita tuotteita, jotta niiden lämpötila ei nouse.
• Vähärasvaiset elintarvikkeet säilyvät paremmin ja pitempään rasvaisiin ruokiin verrattuna. Suola vähentää elintarvikkeiden säilytysaikaa.
• Jos jääpaloja nautitaan suoraan pakastimesta otettuina, ne voivat aiheuttaa kylmävammoja.

- Merkitse pakastuspäivämäärä kaikkiin pakkauksiin, jotta voit helposti seurata säilytysaikoja.

Pakasteiden säilytysohjeita

Noudata seuraavia ohjeita varmistaaksesi laitteen parhaan suorituskyvyn:

- Tarkista, että kaupasta ostamasi pakasteet on säilytetty oikein.

HOITO JA PUHDISTUS

VAROITUS! Lue turvallisuutta koskevat luvut.

Yleiset varoitukset

HUOMIO! Kytke laite irti verkkovirrasta ennen minkäänlaisten puhdistustoimenpiteiden suorittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä. Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltomekaanikko.

Jääkaapin varusteita ja osia ei saa pestä astianpesukoneessa.

Säännöllinen puhdistus

HUOMIO! Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja kaapeleita.

HUOMIO! Varo vahingoittamasta jäähdytysjärjestelmää.

HUOMIO! Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Laite on puhdistettava säännöllisesti.

1. Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.

2. Tarkista oven tiivisteet säännöllisesti ja pyyhi ne puhtaaksi.

3. Laita pakasteet pakastimeen mahdollisimman nopeasti ostoksilla käynnin jälkeen.

4. Älä avaa ovea usein, älä myöskään pidä ovea auki pitempään kuin on tarpeen.
5. Sulatettu pakaste pilaantuu nopeasti eikä sitä saa pakastaa uudelleen.

6. Älä käytä tuotetta pakkaukseen merkityn viimeisen käyttöpäivän jälkeen.

7. Huuhtele ja kuivaa huolellisesti.

8. Jos mahdollista, puhdista laitteen takaosassa sijaitsevat lauhdutin ja kompressori harjalla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa.

Jääkaapin sulattaminen

Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston höyrystimestä aina kompressorin pysähtyessä. Sulatusvesi valuu laitteen takana, kompressorin yläpuolella sijaitsevaan kaukaloon, josta se haihtuu.

Jääkaappiosaston kanavan keskellä oleva sulatusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin väliajoin, jotta vettä ei tulvi yli ja tipu ruokien päälle.

Pakastimen sulattaminen

Pakastinosasto on huurtumaton. Tämä merkitsee sitä, että huurretta ei muodostu laitteen toiminnan aikana pakastinosaston sisäseiniin eikä pakkausten päälle.

Huurtumattomuus perustuu automaattisesti ohjattuun puhaltimeen, joka kierrättää kylmää ilmaa jatkuvasti osaston sisällä.

Jos laitetta ei käytetä pitkään aikaan

Jos laitetta ei ole tarkoitus käyttää pitkään aikaan, suorita seuraavat toimenpiteet:

1. Kytke laite irti verkkovirrasta.
2. Ota kaikki ruoat pois
3. Puhdista laite ja kaikki lisävarusteet.

VIANMÄÄRITYS

1. Jätä ovi/ovet raolleen, jotta laitteen sisälle ei muodostu epämiellyttävää hajua.

VAROITUS! Jos jätät laitteen päälle, pyydä jotakin toista henkilöä tarkistamaan kaappiin jätetyt elintarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.

VAROITUS! Lue turvallisuutta koskevat luvut.

Käyttöhäiriöt

Ongelma	Mahdollinen syy	Korjaustoimenpide
Laite ei toimi lainkaan.	Virta on katkaistu laitteesta.	Kytke laitteeseen virta.
	Pistoke ei ole kunnolla kiinni pistorasiassa.	Kiinnitä pistoke oikein pistorasiaan.
	Pistorasiaan ei tule jännitettä.	Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite. Ota yhteys sähköasentajaan.
Laitteen käyntiääni on kova.	Laitetta ei ole tuettu kunnolla paikalleen.	Tarkista, onko laite vakaa.
Valo ei syty.	Lamppu on valmiustilassa.	Sulje ja avaa ovi.
Valo ei syty.	Lamppu on palanut.	Ota yhteyttä valtuutettuun huol-toliikkeeseen.
Kompressori käy jatkuvasti.	Lämpötila on asetettu vir-heellisesti.	Lue ohjeet Käyttö-luvusta.
	Laitteeseen on pantu monia elintarvikkeita samanai-kaisesti.	Odota muutama tunti ja tarkista lämpötila uudelleen.
	Huoneen lämpötila on liian korkea.	Katso ilmastoluokan taulukko arvokilvestä.
	Ruoka on pantu kodinko-neeseen liian lämpimänä.	Anna ruoan jäähtyä huoneen lämpötilaan ennen pakastamis-ta.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sul-keminen".
	FastFreeze-toiminto on kyt-kettynä.	Katso kohta "FastFreeze-toi-minto".
Kompressori ei käynnisty heti FastFreeze-painikkeen pai-namisen tai lämpötilan muut-tamisen jälkeen.	Tämä on normaalia, eikä tarkoita vikaa.	Kompressori käynnistyy jonkin ajan kuluttua.
Vettä valuu jääkaapin sisälle.	Veden tyhjennysaukko on tukossa.	Puhdista veden tyhjennysauk-ko.
	Elintarvikkeet estävät veden valumisen vedenkeruukau-kaloon.	Tarkista, että elintarvikkeet eivät kosketa takaseinään.
Vettä valuu lattialle.	Sulatusvesiaukkoa ei ole lii-tetty kompressorin yläpuo-lella olevaan haihdutusas-tiaan.	Kiinnitä sulatusveden poisto-putki haihdutusastiaan.
Lämpötilaa ei voi säätää.	FastFreeze tai Shopping Function-toiminto on kyt-ketty päälle.	Kytke FastFreeze tai Shopping Function pois päältä manuaali-sesti tai odota, kunnes toiminto nollautuu automaattisesti lämp-ötilan asettamiseksi. Katso koh-ta "FastFreeze- tai Shopping Function-toiminto".
Laitteen lämpötila on liian al-hainen tai korkea.	Lämpötilaa ei ole säädetty oikein.	Säädä lämpötila korkeammak-si/alhaisemmaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sul-keminen".
	Ruat ovat liian lämpimiä.	Anna ruokien lämpötilan laskea huoneen lämpötilaan ennen kuin laitat ruot laitteeseen.
	Laitteeseen on lisätty paljon ruokia samalla kertaa.	Aseta laitteeseen vähemmän ruokia yhdellä kertaa.
	Ovea on avattu liian usein.	Avaa ovi vain tarvittaessa.
	FastFreeze-toiminto on kyt-kettynä.	Katso kohta "FastFreeze-toi-minto".
	Laitteen kylmän ilman kier-to ei toimi.	Tarkista kylmän ilman kierto.

Jos ongelmaa ei ratkaista ohjeiden avulla, ota yhteyttä paikalliseen valtuutettuun huoltoliikkeeseen.

Lampun vaihtaminen

Laitteessa on pitkäikäinen LED-sisävalo.

Vain huoltoliike saa vaihtaa lampun. Ota yhteys valtuutettuun huoltoliikkeeseen.

ASENNUS

Sijoittaminen

Asenna tämä laite kuivaan ja hyvin tuuletettuun sisätilaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:

Ilmas-toluok-ka	Ympäristölämpötila
SN	+10 °C – + 32 °C
N	+16 °C – + 32 °C
ST	+16 °C – + 38 °C
T	+16 °C – + 43 °C

Joissakin malleissa voi esiintyä toiminnallisia ongelmia, jos niitä käytetään kyseisen käyttövälin ulkopuolella. Virheetön toiminta taataan vain määritetyllä lämpötilavälillä. Jos laitteen asennuspaikan valitsemisessa on epäselvyyksiä, käänny jälleenmyyjän, asiakaspalvelumme tai lähimmän valtuutetun huoltopalvelun puoleen.

Sähköliitäntä

• Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja.
• Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos

Oven sulkeminen

1. Puhdista oven tiivisteet.
2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta "Asennus".
3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteyttä valtuutettuun huoltoliikkeeseen.

pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

• Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.
• Tämä kodinkone täyttää EEC-direktiivien vaatimukset.

Ilmanvaihtovaatimukset

Ilmanvaihdon on oltava riittävä laitteen takana.

HUOMIO! Lue asennusohjeet.

Oven kätisyyden vaihtaminen

1. Avaa ja irrota ylätappi.

1. Irrota ylempi ovi.
2. Poista välikappale.

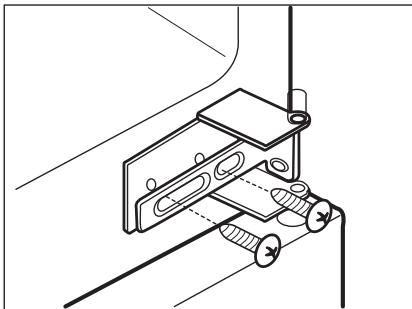

3. Avaa keskisaranan ruuvit.

1. Ota alaovi pois paikaltaan.
2. Avaa ja irrota alatappi.
3. Kiristä alatappi kiinni vastakkaiselle puolelle.

1. Aseta alaovi takaisin paikalleen.
2. Kiristä keskisaranan ruuvit.
3. Kiinnitä välikappale paikalleen.
4. Asenna yläovi takaisin paikalleen.
5. Kiristä ylätappi.

Tarkista lopuksi seuraavat seikat:

• Kaikki ruuvit on kiristetty.
- Magneettitiiviste on tarttunut tiukasti kaappiin.
- Ovi avautuu ja sulkeutuu kunnolla.

Jos sijoituspaikan lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä tapauksessa, että tiiviste kiinnittyy itsestään.

Jos et halua suorittaa edellä kuvattuja toimenpiteitä itse, voit ottaa yhteyttä paikalliseen valtuutettuun huoltoliikkeeseen.

Valtuutetun huoltoliikkeen ammattitaitoinen asentaja vaihtaa oven kätisyyden korvausta vastaan.

Laitteen asentaminen

HUOMIO! Tarkista, että virtajohto pääsee liikkumaan vapaasti.

1. Leikkaa tarvittaessa liimautuva tiivistelista ja kiinnitä se sen jälkeen laitteeseen kuvan mukaisesti.

1. Asenna laite aukkoon.

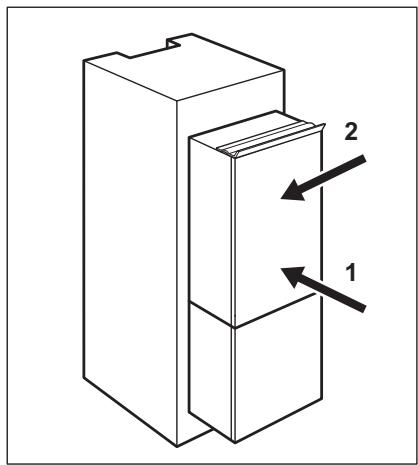

2. Työnnä laitetta nuolien (1) suuntaan, kunnes yläaukon suojus on kiinni keittiökalusteessa.

1. Työnnä laitetta nuolien (2) suuntaan saranan vastakkaisella puolella olevaa kaappia vasten.

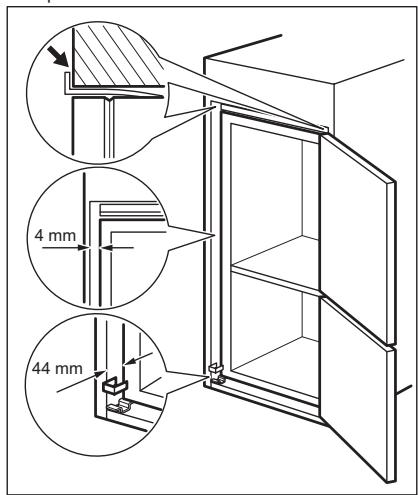

2. Säädä laite aukkoon. Tarkista, että laitteen ja keittiökalusteen etureunan väliin jää 44 mm:n rako. Alemman saranan suojuksen (lisävarustepussissa) avulla voit varmistaa, että keittiökaluste ja laite tulevat oikein paikoilleen. Tarkista, että laitteen ja keittiökalusteen välinen rako on 4 mm.
3. Avaa ovi. Aseta alasaranan suojus paikalleen.

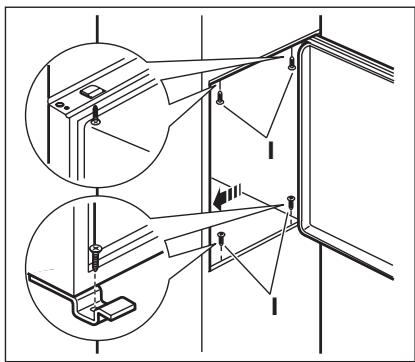

1. Kiinnitä laite aukkoon neljällä ruuvilla.

1. Irrota oikea osa saranan suojuksesta (E). Jos tarvitset osan oikeanpuoleista saranaa varten, irrota osa, jossa on merkintä DX, ja irrota vasemmanpuoleista saranaa varten osa, jossa on merkintä SX.

1. Kiinnitä suojukset (C, D) korvakkeisiin ja saranan aukkoihin.

1. Kiinnitä ilmanvaihtoritilä (B) paikalleen.
2. Kiinnitä saranan suojukset (E) saranaan.
3. Kiinnitä laite sivulta keittiökalusteen sivuseinään.
4. Avaa osan (G) ruuvit ja siirrä osa (G) keittiökalusteen sivuseinään.

1. Kiristä osan (G) ruuvit.
2. Kiinnitä osa (H) osaan (G).

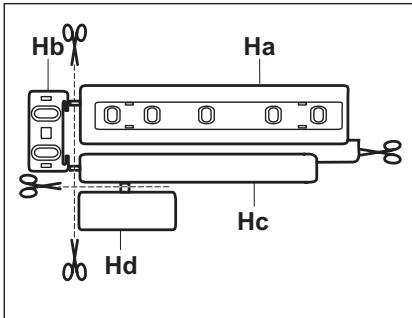

3. Irrota osat (Ha), (Hb), (Hc) ja (Hd).

1. Kiinnitä osa (Ha) keittiökalusteen sisäpuolelle.

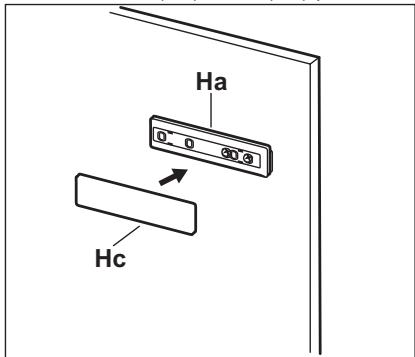

1. Paina osa (Hc) osan (Ha) päälle.

1. Avaa laitteen ja keittiökalusteen ovet 90°:n kulmaan.
2. Kiinnitä pieni neliö (Hb) ohjaimeen (Ha).

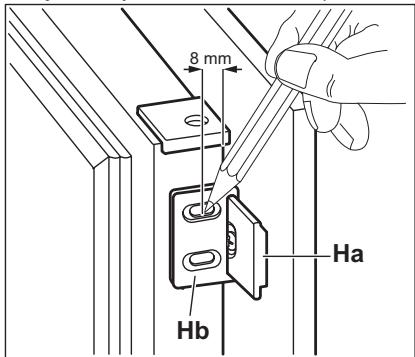

3. Kiinnitä laitteen ovi ja kalusteen ovi yhteen ja merkitse reikien paikat.

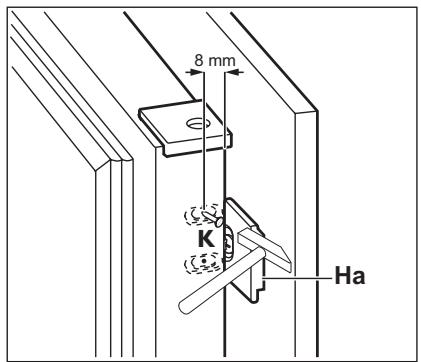

1. Poista kiinnikkeet ja merkitse naulan (K) kiinnityspaikka 8 mm:n päähän oven ulkoreunasta.

1. Aseta pieni neliö uudelleen ohjaimen päälle ja kiinnitä se paikalleen pakkauksen mukana toimitetuilla ruuveilla.

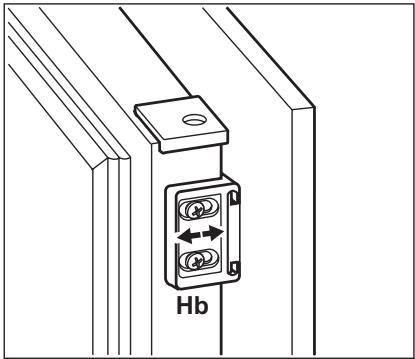

2. Kohdista keittiökalusteen ovi ja laitteen ovi toisiinsa säätämällä osaa (Hb).

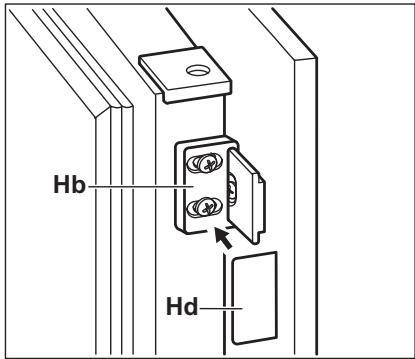

1. Paina osa (Hd) osan (Hb) päälle.

Tarkista lopuksi seuraavat seikat:

• Kaikki ruuvit on kiristetty.
- Tiivistelista on kiinnitetty tiukasti kaappiin.
- Ovi avautuu ja sulkeutuu kunnolla.

ÄÄNET

Tietynlaiset äänet kuuluvat laitteen normaaliin toimintaan (kompressori, jäähdytysaineen kierto).

Tekniset tiedot

Asennusmitat
Korkeus	mm	1780 mm
Leveys	mm	560 mm
Syvyys	mm	550 mm
Käyttöönottoaika	Tuntia	20 h
Jännite	Volttia	230 - 240
Taajuus	Hz	50

Tekniset tiedot on merkitty laitteen ulkopuolelle tai sisäpuolelle kiinnitettyyn arvokilpeen ja energiatarraan.

YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä 📋. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä ⚫ merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
