BRUKSANVISNING C3172NP SMEG

INNEHÅLL

Säkerhetsinformation	20	Skötsel och rengöring	27
Säkerhetsföreskrifter	21	Felsökning	28
Användning	23	Installation	30
Daglig användning	24	Buller	34
Råd och tips	26	Teknisk information	36

Med reservation för ändringar.

⚠ SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
• Håll allt förpackningsmaterial utom räckhåll för barn.

Allmän säkerhet

- Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:

• Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer
• Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer

- Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet.

• Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.
• Var noga med att inte skada kylkretsen.
• Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.

SÄKERHETSFÖRESKRIFTER

Installation

WARNING! Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial
- Installera eller använd inte en skadad produkt.
- Följ de installationsinstruktioner som följer med produkten.
- Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
- Se till att luft kan cirkulera i produkten.
- Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.
- Installera inte produkten nära element, spisar, ugnar eller hållar.
- Produktens bakre yta måste ställas mot väggen.
- Installera inte produkten där den står i direkt solljus.
- Montera inte den här produkten i områden som är för fuktiga eller för kalla,

som t.ex. byggnadsförråd, garage eller vinkällare.

- När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

Elektrisk anslutning

WARNING! Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta ett auktoriserat servicecenter eller en elektriker för att ersätta skadade komponenter.

• Nätkabeln måste vara under stickkontaktens nivå.

• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Använd

WARNING! Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Lägg inte in läskedrycker i frysen. Detta skapar tryck i dricksflaskan.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.

• Ta inte bort och vidrör inte föremål från frysdelen om händerna är våta eller fuktiga.

• Frys inte mat igen som en gång tinats.

• Följ förvaringsanvisningarna på förpackningen till den frusna maten.

Skötsel och rengöring

WARNING! Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

Avfallshantering

WARNING! Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

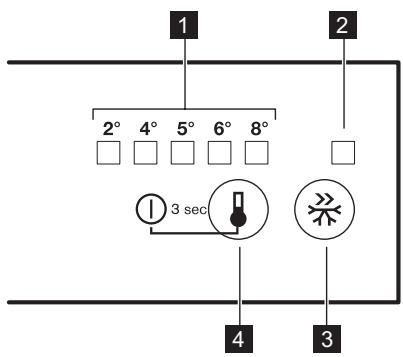

Kontrollpanel

Slå på

1. Sätt i stickkontakten i eluttaget.
2. Tryck på temperaturreglaget om alla lampor är släckta.

Stänga av

Fortsätt trycka på temperaturreglaget i 3 sekunder.

Alla kontrollampor är släckta.

Temperaturreglering

Ställ in produkten genom att trycka på temperaturreglaget tills LED som motsvarar önskad temperatur tänds. Valet sker i steg från +2 till +8 °C

Vid första knapptrycket fortsätter inställningen LED att blinka.

När knappen trycks in flyttas inställd temperatur ett läge. Motsvarande LED blinkar ett tag.

Tryck på inställningsknappen tills önskad temperatur valts. Inställningen fixeras

Kallaste inställning: +2 °C.

Varmaste inställning: +8 °C.

En medelhög inställning är i regel bäst.

1 Temperaturindikatorlampa
2 FastFreeze-indikator
3 FastFreeze-knapp
4 Temperaturreglage PÅ/AV-knapp

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

• rumstemperatur
• hur ofta dörren öppnas
  • mängden livsmedel som förvaras
• produkten plats.

FastFreeze-funktion

Du kan aktivera FastFreeze-funktionen genom att trycka på FastFreeze-knappen.

LED som motsvarar symbolen FastFreeze tänds.

Du kan avaktivera FastFreeze-funktionen genom att trycka på FastFreeze-knappen igen.

Kontrollampan FastFreeze släcks.

Denna funktion stängs av automatiskt efter 52 timmar.

WARNING! Se säkerhetsavsnitten.

Flyttbara hyllor

Väggarna i kylskåpet är försedda med ett antal skenor så att hyllorna kan placeras enligt önskemål.

Placering av dörrhyllorna

För att kunna förvara matförpackningar av olika storlekar kan dörrhyllorna placeras på olika nivåer.

1. Dra hyllan bitvis i pilarnas riktning tills den lossnar.
2. Placera om enligt behov.

Frysa färskvaror

Produkten är lämplig för infrysning av färskalivsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

Den aktuella inställningen behöver inte ändras för att frysa in en liten mängd färska livsmedel.

För infrysning av färska livsmedel, aktivera FastFreeze-funktionen minst 24 timmar innan livsmedlet som skall frysas placeras i frysfacket.

Placera livsmedel som ska frysas in i det översta packet.

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten som sitter på insidan.

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

Återgå till önskad temperatur (se "FastFreeze-funktionen") när infrysningen är klar.

I detta läge kan temperaturen i kylskåpsutrymmet sjunka under 0 °C. Ställ i så fall in temperaturreglaget på en varmare inställning.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst 2 timmar med en hög inställning innan du lägger in några matvaror.

VARNING! I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Temperaturökningstid", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Temperaturdisplay

För att förvara matvarorna rätt är kylen försedd med temperaturindikator.

Symbolen vid sidan av kylen anger det kallaste området i kylen.

Om "OK" visas (A) lägger du in färska matvaror i området som indikeras med symbolen, om inte (B) justerar du temperaturvredet till en kallare inställning och väntar 12 timmar innan du kontrollerar temperaturindikatorn igen.

När färsk mat lagts i kylen eller om dörren öppnats flera gånger eller under längre tid, är det normalt att indikatorn inte visar "OK". Vänta i minst 12 timmar innan temperaturvredet justeras.

Tillverkning av isbitar

Denna produkt är utrustad med en eller flera brickor för tillverkning av isbitar.

Använd inga metallinstrument för att plocka ut brickorna ur friesen.

1. Fyll dessa brickor med vatten
2. Placera isbrickorna i frysfacket.

Frysklampar

Frysen är utrustad med minst en frysklamp som ökar förvaringstiden i händelse av ett strömavbrott eller funktionsfel.

Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

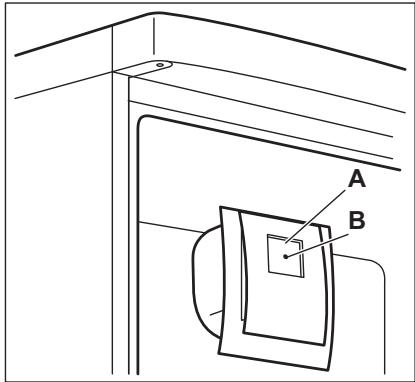

Fläktfunktion

Med fläktfunktionen kyls maten ned snabbt och ger en jämnare temperatur i utrymmet.

Sätt på fläkten när rumstemperaturen är högre än 25 °C.

Tryck på brytaren (A) för att slå på fläkten. Den gröna indikatorlampan (B) tänds.

Kom ihåg att stänga av fläkten genom att trycka på (A) när du stänger av produkten. Den gröna indikatorlampan (B) slocknar.

Kalender för frysta livsmedel

Symbolerna visar olika typer av infrysta matvaror.

Siffrorna anger förvaringstiden i månader för de olika typerna av infrysta matvaror. Huruvida den längsta eller kortaste förvaringstiden för en viss matvara är giltig beror på matvarans kvalitet och behandling före infrysningen.

Normala driftljud

Följande ljud är normala under drift:

• Ett gurglande och bubblande ljud hörs från slingorna när köldmedlet pumpas runt.
• Ett surrande eller pulserande ljud hörs från kompressorn när köldmedlet pumpas runt.
• Ett plötsligt knackande ljud från produktens insida som orsakas av termisk dilatation (ett naturligt och ofarligt fysiskt fenomen).
• Ett gurglande klickljud hörs från temperaturregulatorn när kompressorn slås på eller av.

Tips för energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Avlägsna inte kylackumulatorerna (i förekommande fall) från fryskorgen.

Tips för kylning av färska livsmedel

För att få bästa resultat:

• Förvara inte varm mat eller flyktiga vätskor i kylskåpet.
• Täck över eller förpacka maten, särskilt om den har en stark smak.
• placera mat så att luft kan cirkulera fritt omkring den

Tips för kylning

Praktiska råd:

• Kött (alla typer) : Lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.
• Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.
• Tillagad mat och kalla rätter: Dessa bör täckas över och kan placeras på valfri hylla.

• Frukt och grönsaker: Skölj av och rengör noga och lägg i den speciella grönsakslådan(-lådorna).

• Smör och ost: Dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att få bort så mycket luft som möjligt.

• Flaskor: dessa bör ha kapsyl och förvaras lämpligen antingen i dörrens flaskhylla eller (extrautr.) i flaskstället.
• Bananer, potatis, lök och vitlök som inte är förpackade bör inte förvaras i kylskåpet.

Tips för infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• den största mängd mat som kan frysas inom 24 timmar anges på typskylten.
• frysprocessen tar 24 timmar, inga andra livsmedel får läggas i frysen under denna tid.
• frys endast in färska och rena matvaror av hög kvalitet.
• dela upp maten i små portioner för en snabbare och fullständig infrysning, därefter kan du plocka ut och tina endast den mängd du behöver.
• slå in maten i aluminiumfolie, eller lägg den i plastpåsar och se till att förpackningarna är lufttäta.
• låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat för att temperaturen inte skall öka i den infrysta maten.
• magra matvaror håller sig bättre och längre än feta. Salt minskar livslängden på matvaror.
• isglass kan, om den konsumeras direkt från frysfacet, orsaka frysskador på huden.
• det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips för förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• transportera frysta matvaror från affären till frysen så snabbt som möjligt;
• öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.

SKÖTSEL OCH RENGÖRING

WARNING! Se säkerhetsavsnitten.

Allmänna varningar

FÖRSIKTIGHET! Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten. Underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Tillbehören och andra delar av produkten är inte lämpliga för rengöring i diskmaskin.

Regelbunden rengöring

FÖRSIKTIGHET! Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

FÖRSIKTIGHET! Var försiktig så att du inte skadar kylsystemet.

FÖRSIKTIGHET! När du flyttar produkten ska du lyfta upp den i framkanten så att inte golvet repas.

Utrustningen måste rengöras med jämna mellanrum:

• när fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.

• överskrid inte den förvaringsperiod som anges av tillverkaren.

• Rengör kylens/frysens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.

• Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• Skölj av och torka noggrant.
• Rengör kondensorn och kompressorn (om de går att komma åt) på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Avfrostning av kylskåpet

Frost avlägsnas automatiskt i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar.

Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna.

Avfrostning av frysen

Frysfacket behöver inte avfrostas. Detta innebär att det inte bildas någon frost under

drift, varken på innerväggarna eller matvarorna.

Att frost inte bildas beror på en kontinuerlig cirkulation av kalluft, som genereras av en automatiskt kontrollerad fläkt, inne i frysavdelningen.

Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas på länge:

FELSÖKNING

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

VARNING! Om produkten lämnas påslagen, be någon titta till den då och då så att inte varorna i den förstörs i händelse av strömavbrott.

WARNING! Se

säkerhetsavsnitten.

Om produkten inte fungerar...

Problem	Möjlig orsak	Åtgärd
Kylskåpet arbetar inte.	Kylskåpet är avstängt.	Slå på kylskåpet.
	Stickkontakten sitter inte ordentligt i eluttaget.	Sätt i stickkontakten ordentligt i eluttaget.
	Eluttaget är strömlöst.	Anslut en annan elektrisk appa-rat till eluttaget. Kontakta en behörig elektriker.
Kylskåpet bullrar.	Kylskåpet står ostadigt.	Kontrollera om kylskåpet står stabilt.
Lampan fungerar inte.	Lampan är i standby-läge.	Stäng och öppna dörren.
Lampan fungerar inte.	Lampan är trasig.	Kontakta närmaste auktoriser-ade serviceverkstad.
Kompressorn arbetar utan uppehåll.	Temperatur är felaktigt in-ställd.	Se kapitlet "Drift".
	Många matvaror inlagda samtidigt.	Vänta några timmar och kon-trollera sedan temperaturen ig-en.
	Rumstemperaturen är för hög.	Se klimatklasstabellen på märkskylten.
	Alltför varm mat har lagts in.	Låt mat svalna till rumstemper-atur före infrysning.
	Locket är inte ordentligt stängt.	Se avsnittet "Stängning av dör-ren".
	Funktionen FastFreeze är på.	Se "Funktionen FastFreeze".
Kompressorn startar inte omedelbart när FastFreeze-knappen trycks in eller när temperaturen ändras.	Detta är normalt och indikerar inte att något fel har uppstått.	Kompressorn startar efter en stund.
Vatten rinner inne i kylskåpet.	Vattenutloppet är igen-täppt.	Rengör vattenutloppet.
	Matvaror hindrar vattnet från att rinna in i vattenup-psamlaren.	Kontrollera att inga matvaror har kontakt med den bakre väggen.
Vatten rinner ut på golvet.	Smältvattensutloppet är inte anslutet till avdunst-ningsbrickan ovanför kom-pressorn.	Anslut tömningsslangen till av-dunstningsbrickan.
Temperaturen kan inte ställas in.	Funktionen FastFreeze eller Shopping Function är pås-lagen.	Stäng av FastFreeze eller Shopping Function manuellt el-ler vänta med att ställa in tem-peraturen tills funktionen har återställts automatiskt. Se "FastFreeze- eller Shopping Function-funktionen".
Temperaturen i kylskåpet är för låg/hög.	Temperaturen är felaktigt inställd.	Ställ in en högre/lägre tempera-tur.
	Locket är inte ordentligt stängt.	Se avsnittet "Stängning av dör-ren".
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
	Många matvaror inlagda för förvaring samtidigt.	Lägg in färre matvaror för för-varing samtidigt.
	Dörren har öppnats för of-ta.	Öppna dörren bara när det be-hövs.
	Funktionen FastFreeze är på.	Se "Funktionen FastFreeze".
	Kalluft cirkulerar inte i kyl-skåpet.	Se till att kalluft kan cirkulera i kylskåpet.

Kontakta närmaste auktoriserade serviceverkstad om dessa råd inte löser problemet.

Byte av lampan

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd.

Endast servicepersonal får byta ut lampan. Kontakta din auktoriserade serviceverkstad.

INSTALLATION

Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Kli-mat-klass	Omgivningstemperatur
SN	+10 °C till +32 °C
N	+16 °C till +32 °C
ST	+16 °C till +38 °C
T	+16 °C till +43 °C

Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter om du är osäker på var du ska installera produkten.

Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om

Stängning av dörren

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnitt "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta den auktoriserade serviceverkstaden.

nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EEG-direktiven.

Ventilationskrav

Luftflödet bakom produkten måste vara tillräckligt.

FÖRSIKTIGHET! Se monteringsanvisningarna för installationen.

Omhängning av dörr

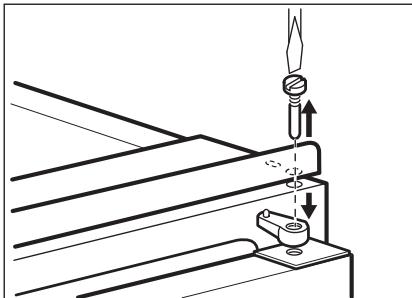

1. Lossa och avlägsna den övre sprinten.

1. Avlägsna den övre dörren.
2. Ta bort distanshållaren.

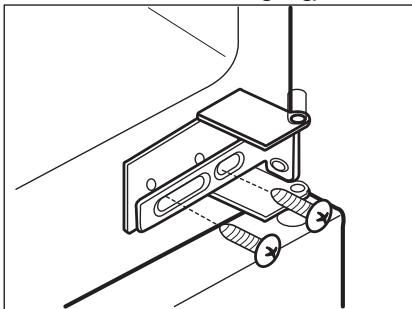

3. Lossa det mellersta gångjärnet.

1. Ta bort den nedre dörren.
2. Lossa och avlägsna den nedre sprinten.
3. Spänn åt den nedre sprinten på andra sidan.

1. Montera den nedre dörren.
2. Dra åt det mellersta gångjärnet.
3. Montera plastdistansen.
4. Montera den övre dörren.
5. Dra åt den övre sprinten.

Kontrollera slutligen följande:

• Alla skruvar är åtdragna.
• Magnettätningen suger fast ordentligt mot skåpet.
• Dörren öppnas och stängs ordentligt.

Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg. Om du inte vill hänga om dörren själv kan du kontakta närmaste auktoriserade serviceverkstad. En servicetekniker hänger om den mot en avgift.

Installation av produkten

FÖRSIKTIGHET! Se till att nätkabeln kan röra sig fritt.

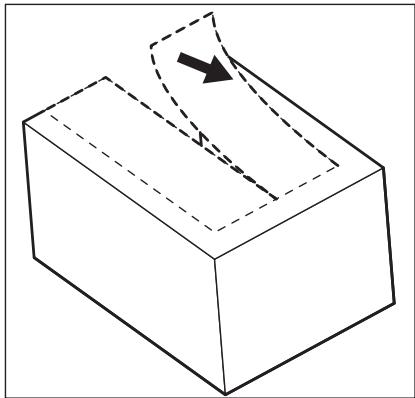

1. Skär vid behov av den självhäftande tätningslisten och sätt fast den på produkten så som figuren visar.

1. Installera produkten i nischen.
2. Tryck produkten i pilens riktning (1) tills den övre täcklisten tar stopp mot köksskåpet.

1. Tryck produkten i pilens riktning (2) mot skåpet på motsatta sidan av gångjärnet.
2. Justera produkten i nischen. Kontrollera att avståndet mellan produkten och köksskåpets framkant är 44 mm. Det nedre gångjärnet (i påsen med tillbehör) ser till att avståndet mellan produkten och köksskåpet blir korrekt. Kontrollera att avståndet mellan produkten och köksskåpet är 4 mm.
3. Öppna luckan. Sätt det nedre gångjärnet på plats.

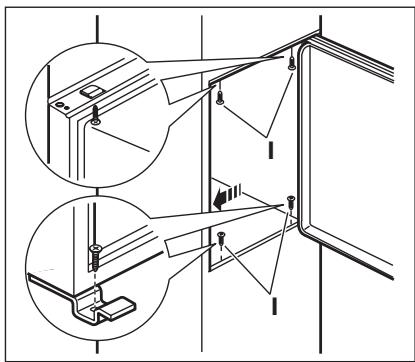

1. Säkra produkten i nischen med 4 skruvar.

1. Ta bort rätt del från gångjärnstäckningen (E). Ta bort DX-delen vid högergångjärn, och SX-delen i det motsatta fallet.

1. Sätt fast käporna (C och D) på de utstående kanterna och i gångjärnshålen.

1. Montera ventilationsgallret (B).
2. Montera gångjärnstäckningarna (E) på gångjärnen.
3. Säkra produkten i sidled mot köksskåpets sidovägg.
4. Lossa skruvarna till del (G) och flytta del (G) till köksskåpets sidovägg.

1. Dra fast skruvarna till del (G) igen.
2. Sätt fast del (H) på del (G).
3. Klipp isär delarna (Ha), (Hb), (Hc) och (Hd).

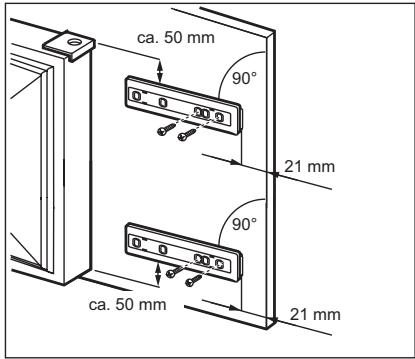

1. Montera del (Ha) på köksskåpets inre sida.

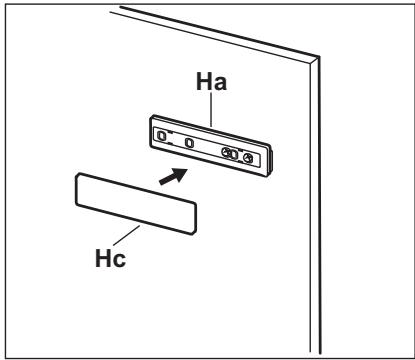

1. Tryck fast del (Hc) på del (Ha).

1. Öppna produktens dörrar och snickeriluckan i en 90° vinkel.
2. Sätt in den lilla fyrkantiga delen (Hb) i skenan (Ha).
3. För ihop produktens dörr och snickeriluckan och markera hålen.

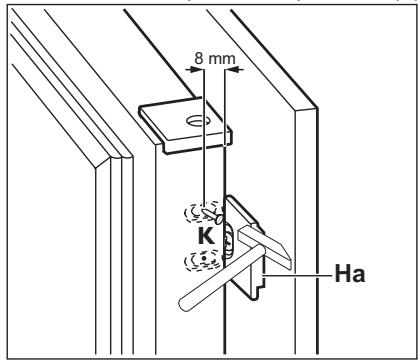

1. Ta bort stöden och markera ett avständ på 8 mm från snickeriluckans ytterkant där den lilla spiken ska passa in (K).


1. Sätt tillbaka den lilla fyrkantiga delen på skenan igen och fixera den med de medföljande skruvarna.
2. Rikta in köksskåpsdörren och produktens dörrar mot varandra genom att justera del (Hb).

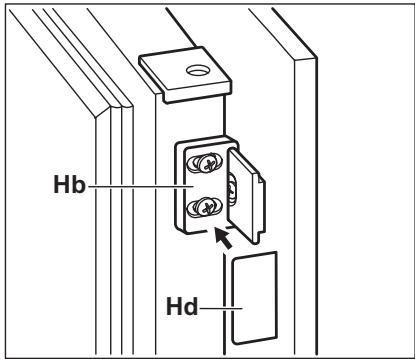

1. Tryck fast del (Hd) på del (Hb).


Kontrollera slutligen följande:

• Alla skruvar är åtdragna.
• Tätningslisten sitter fast ordentligt på skåpet.
• Dörren öppnas och stängs ordentligt.

BULLER

Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

TEKNISK INFORMATION

Tekniska data

Inbyggnadsmått
Höjd	mm	1780 mm
Vikt	mm	560 mm
Djup	mm	550 mm
Temperaturökningstid	Timmar	20 timmar
Nätspänning	Volt	230 - 240
Frekvens	Hz	50

Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.

MILJÖSKYDD

Återvinn material med symbolen ⚙. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta

med symbolen 📄 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
