Merk	Gorenje
Model	DK2000P2
Producttype	Afzuigkap
Breedte	60 cm
Diepte	50 cm
Hoogte (met schoorsteen)	Instelbaar, min. 40 cm boven de kookplaat
Gewicht	Ongeveer 10 kg
Elektrische voeding	220-240 V ~ 50 Hz
Maximale afzuigcapaciteit	250 m³/h (schatting)
Bedieningspaneel	Aanraakgevoelig, met sensortoetsen
Afzuigsnelheden	3 snelheden + intensief (5 min)
Verlichting	Halogeenlamp 20 W (G4)
Vetfilter	Metaal, vaatwasbestendig
Actief koolstoffilter	Optioneel voor recirculatieversie, wasbaar en droogbaar in de oven
Afvoermodus	Afvoer (buiten) of recirculatie
Stoomscherm	Ja, verwijderbaar voor onderhoud
Onderhoudsaanduiding	Lichtindicator voor reiniging vetfilter en vervanging koolstoffilter
Motorstopfunctie	Ja, toets OFF
Minimale veiligheidsafstand	65 cm boven een gasfornuis, 40 cm boven een elektrische kookplaat
Meegeleverde accessoires	Telescopische schoorsteen, aansluitflens, deflectors, boormal
Energieklasse	Niet gespecificeerd (schatting: A+ tot C)
Geluidsniveau	Niet gespecificeerd (schatting: 50-65 dB)
Materiaal	RVS (schatting)
Garantie	2 jaar (volgens lokale wetgeving)
Recycling	Conform de AEEA-richtlijn 2002/96/EG

Veelgestelde vragen - DK2000P2 GORENJE

Hoe reinig ik het vetfilter?

Het vetfilter moet één keer per maand worden gereinigd. U kunt het met de hand wassen met een niet-agressief reinigingsmiddel of in de vaatwasser op lage temperatuur en een kort programma. Let op: wassen in de vaatwasser kan het filter verkleuren, maar heeft geen invloed op de prestaties.

Hoe reset ik de filterreinigingsindicator?

Nadat u de filters heeft gereinigd of vervangen, drukt u gedurende 3 seconden op de motor OFF-toets. Het knipperende lampje (1 voor vetfilter, 2 voor koolstoffilter) stopt met knipperen, wat de reset aangeeft.

Hoe vervang ik de halogeenlamp?

Zorg ervoor dat de lamp is afgekoeld. Gebruik een schroevendraaier als hefboom om het lampdeksel te verwijderen. Vervang door een halogeenlamp 20 W (G4) zonder de lamp met de vingers aan te raken. Sluit het deksel tot het vastklikt.

Hoe activeer ik de melding voor vervanging van het koolstoffilter?

De melding is normaal uitgeschakeld. Om hem te activeren, drukt u gelijktijdig op de toetsen 1 en 2 (licht en intensieve snelheid). Toets 1 knippert eerst alleen, daarna knipperen beide ter bevestiging. Herhaal de handeling om uit te schakelen.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap kan worden gebruikt in filtreermodus (recirculatie). In dat geval installeert u een actief koolstoffilter op de achterkant van het vetfilter en gebruikt u de meegeleverde deflector F of C. De dampen worden in de ruimte gerecirculeerd.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 65 cm voor gasfornuizen of gemengde fornuizen, en 40 cm voor elektrische fornuizen. Meet tussen het steunvlak van de pannen en het laagste punt van de afzuigkap.

Wat te doen als de afzuigkap niet goed werkt?

Haal de stekker van de afzuigkap gedurende ongeveer 5 seconden uit het stopcontact en steek hem er weer in. Als het probleem aanhoudt, neem dan contact op met de bevoegde reparatiedienst.

Hoe open ik het stoomscherm?

Druk stevig op het onderste deel van het stoomscherm. Nadat het loskomt, tilt u het voorzichtig omhoog. Om te sluiten, laat u het voorzichtig zakken en drukt u het vast.

Hoe installeer ik de afzuigkap in afvoerversie?

Bevestig de aansluitflens (12A) op de luchtafvoer B. Sluit een afvoerslang aan naar buiten. Zorg ervoor dat u het koolstoffilter verwijdert als het aanwezig was. Volg de meegeleverde boormal.

Hoe reinig ik het actieve koolstoffilter?

Om de twee maanden wast u het koolstoffilter met warm water en een mild reinigingsmiddel of in de vaatwasser op 65°C (volledig programma zonder vaat). Verwijder overtollig water en droog het kussentje in de oven op 100°C gedurende 10 minuten. Vervang het kussentje elke 3 jaar of als het beschadigd is.

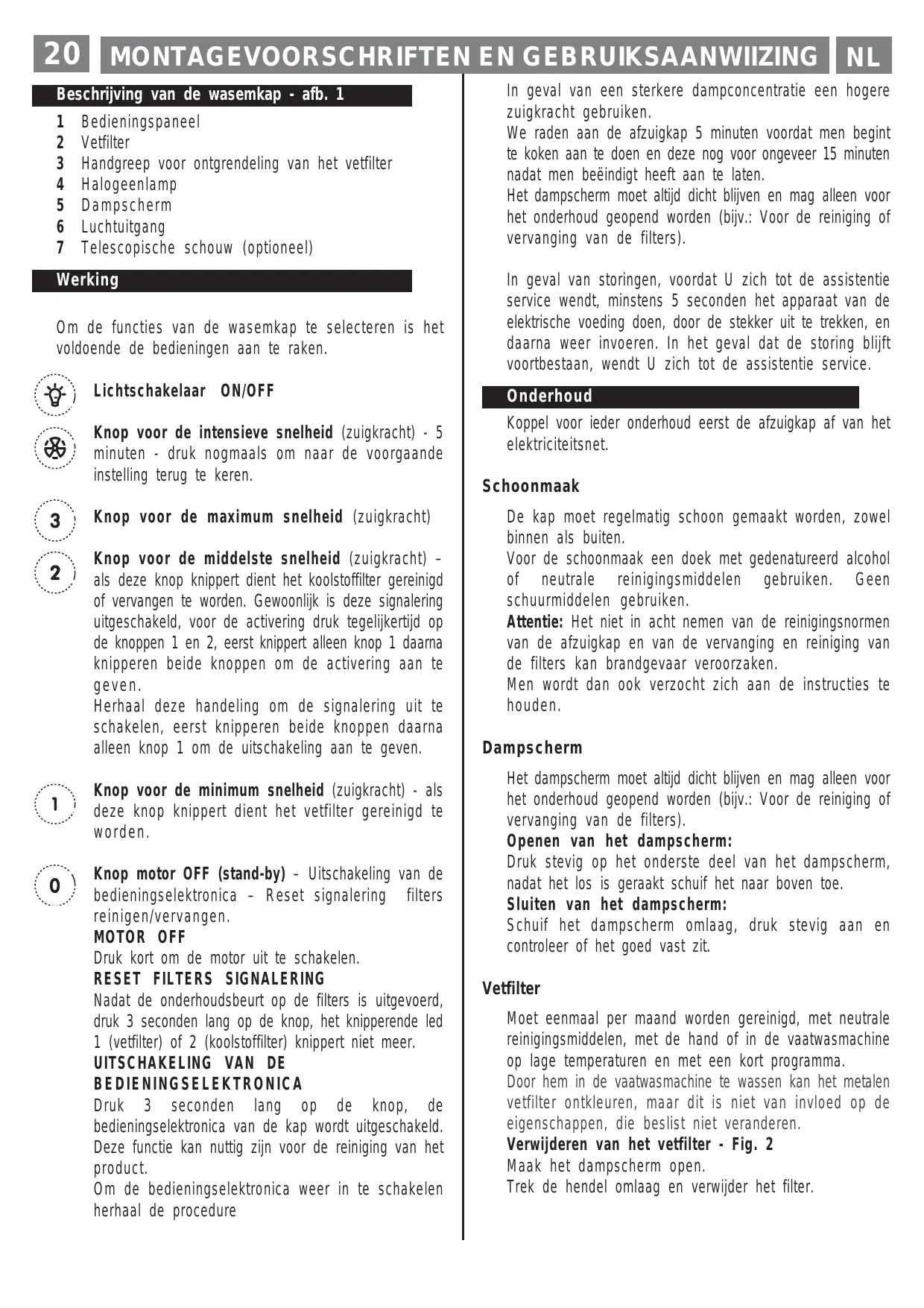

GEBRUIKSAANWIJZING DK2000P2 GORENJE

Beschrijving van de wasemkap - afb. 1

1 Bedieningspaneel
2 Vetfilter
3 Handgreep voor ontgrendeling van het vetfilter
4 Halogeenlamp
5 Dampschem
6 Luchtuitgang
7 Telescopische schouw (optioneel)

Werking

Om de functies van de wasemkap te selecteren is het voldoende de bedieningen aan te raken.

Lichtschakelaar ON/OFF

Knop voor de intensieve slelheid (zuigkracht) - 5 minutes - druk nogmaals om maar de voorgaande instelling terug te keren.

Knop voor de maximum slelheid (zuigkracht)

Knop voor de middelste snelheid (zuigkracht) - als deze knop knippert dient het koolstofffilter vereinigd of verrangen te worden. Gewoonlijk is deze signaleringuitgeschakeld, voor de activering druk tegelijkkertijd op de knappen 1 en 2, eerst knippert alleen knop 1 daarna knipperen beiden knappen om de activering aan te gehen.

Herhaal deze handeling om de signalering UIT te schakelen, eerst knipperen beiden knoppen daarna alleen knop 1 om de uitschakeling aan te gehen.

Knop voor de minimum slelheid (zuigkracht) - als deze knop knippert dient het vetfilter gereinigd te worden.

Knop motor OFF (stand-by) - Uitschakeling van de bedieningselektronica - Reset signalering filters reinigen/vervangen.

MOTOR OFF

Druk kort om de motor uit te schakelen.

RESET FILTERS SIGNALERING

Nadat de onderhoudsbeurt op de filters is uitgevoerd, druk 3 seconden lang op de knop, het knipperende led 1 (vetfilter) of 2 (koolstofffilter) knippert Niet meer.

UITSCHAKELING VAN DE BEDIENINGSELEKTRONIC

Druk 3 seconden lang op de knop, de bedieningselektronica van de kap worden uitgeschakeld. Deze functie kan nuttig�zijn voor de reiniging van het product.

Om de bedieningslektronica waar in te schakelen herhaal de procedure

In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 Minutes voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt heeft aan te lately.

Het dampscherm要去 alsijd zichblijven en mag alleen voor het onderhoud geopend worden (bijv.: Voor de reiniging of verranging van de filters).

In geval van storingen, voordat U zich tot de assistentie service wendl, minstens 5 seconden het apparaat van de elektrische voeding doein, door de stekker uit te trekken, en daarna weein invoeren. In het geval dat de storing blijft voortbestaan, wendl U zich tot de assistentie service.

Onderhoud

Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.

Schoonmaak

De kap要去 regelmatig schoon gemaakt worden, zowel binnen als buiten.

Voor de schoonmaak een doek met gedenatureerd alcohol of neutrale reinigingsmiddelen gebruiken. Geenschuurmiddelen gebruiken.

Attentie: Het Niet in acht nemen van de reinigingsnormen van de afzuiqkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

Men worden dan ook verzocht zich aan de instructies te honden.

Dampschem

Het dampscherm要去 algid zichblijven en mag alleen voor het onderhoud geopend worden (bijv.: Voor de reiniging of verranging van de filters).

Openen van het dampscherm:

Druk stevig op het onderste deel van het dampscherm, nadat het los is geraakt schuif het maar boven toe.

Sluiten van het dampscherm:

Schuif het dampscherm omlaag, druk stevig aan en controllerer of het goed vast zit.

Vetfilter

Moet eenmaal per maand worden gereinigd, met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma.

Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is nicht van invloed op de eigenschappen, die besl ist nicht veranderen.

Verwijden van het vetfilter - Fig. 2

Maak het dampscherm open.

Trek de hendel omlaag en verwijder het filter.

Koolstofffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

De koolstofffilter kan om de twee maanden gewassen worden in warm water en met geschikte wasmiddelen of in de vaatmachine op 65^ (in het geval van een reiniging in de vaatmachine voer een volledige wascyclusuit en zonder vaten).

Verwijder het overtollige water zonder de filter te beschadigen, daarna het matje uit de plastic structuur verwijderen en om deze goed te drogen doe het matje in de over voor 10 minutes op 100^ . Vervang het matje om de 3aar en elke keer dat het doek beschagt is.

Montage - Fig. 3
Maak het dampscherm open en verwijder het vetfilter.
Plaats het koolstofffilter anschter het vetfilter en kaak het met twee staven vast.
Attentie! De staven zich inbegrepen in de verpakking van het koolstofffilter en nicht bij de wasemkap.
- Voor de demontage van het filter in de tegengestelde volgorde handelen.

Vervanging van de lampjes Afb. 4

Voordat u de lampjes verrangt controllerer of deze koud zich. Verwijder de deksel van het lampje door een hefwerking, met een schroevedraier of een gelijksoortig voorwerp,uit te oefenen.

Vervang het kapotte lampje.

Gebruikuitsluitend halogenlampjes van 20 W (G4) en raak deze Niet met de blote handen aan.

Sluit de deksel van het lampje (klik-bevestiging).

Als de lampjes nicht functioneren, controllerer ofcke op hun plaats zitten alvorens contact op te nemen met de Technische

Assistentie Dienst.

Waarschuwing

De afzuigkap nooit gebruiken als het rooster Niet goed gemonteerd is! De gezogen lustt mag nicht afgevoerd worden in een leiding die gebrukt worden voor de afvoer van rook van apparaten met een andere voeding als de elektrische energiebron. Altijd voor een goede ventilatie van de ruimte zorgen als de afzuigkap en de apparaten met andere energiebron gebrukt worden. Het is streng verboden met open vlammen onder de afzuigkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het in ieder geval vermeden worden. Het frituren要去 geschieden met voortdurende controle om te Voorkomen dat verhit vet in brand raakt. Wat betreft technische en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.

Installatie - Afb. 5

Raadpleeg de tekeningen uit de eerste bladzijden in dit boekje, in de tekst aangegeven met alfabetische verwijzingen. Zich strikt honden aan de aanwijzingen uit deze handleiding.

Het bouwbedrijf ziet af van gedere aansprakelijkheid voor eventuele problemen, schade of brand veroorzaakt door het Niet in ache nemen van de aanwijzingen uit deze handleiding. De minimum afstand tussen het kookvlak en het laagste deel van de afzuigkap moet minstens 40cm zich, in geval van een elektrisch fornuis, en minstens 65cm , in geval van een gas of een gemend fornuis.

De kap worden geleverd als AFZUIGEND APPARAAT. Er要去 een afvoerpijp aanwezig+zijn die de bovenste luchtuitgang B aan de luchtopening maar buiten toe verbindt. In dit geval要去 een verbindingsring (12A) op de bovenste luchtuitgang B geinstalleerd+zijn.

Bij gebruik van de afzuigkap als FILTEREND APPARAAT, worden rook en kookdampen wee teruggevoerd in het vertrek door middel van de luchtgeber F (12F).

Het is tevens möglich de andere meegeleverde luchtgeber C (12 G) te gebruiken: in dat geval moet deze aan de luchtuitgang B verbonden worden door middel van de afvoerpijp.

Voorafgaande inlichtingen voor de installmentie van de afzuigkap.

Met de kap worden expansiepinnen geleverd voor de bevestiging aan de verschillende muur/plafond types. Echter要去 een deskundige technicus controeren of het materiaal geschikt is voor de betreffende muur/plafond types.

De muur/het plafond moet stevig genoeg zich om het gewicht van de kap te houden.

Bedek Niet met tegels, gebruik geen pleisterwerk en geen silicone om dit apparaat aan de wand te bevestigen.

Voor de filterende uitvoering kan de schouw, naargelang de eisen, wel of nicht gemonteerd worden.

Tijdens het makes van de elektrische aansluiting van het apparaat, controller of de elektrische spanning van het hoofpaneel in uw woning ontkoppeld is.

• Plaats 3 kleefbanden C op de achterkant van de kap. Om de montage te vergemakkelijken trek op de wand een centrale lijn (1),plaats de boormal zodanig dat de middelijk overeenkomt met de van te voren op de wand getrokken lijn en zodat de onderkant van het rooster overeenkomt met de onderkant van de kap nadat deze gemonteerd is (2).
  Boor twee gaten 8 mm en maak de draagbeugel vast met twee schroeven en muurpluggen (3).
  Maak het dampscherm open en verwijder het vetfilter (zie betreffende paragraaf).
  Maak de draagbeugel van de schouw vast met twee schroeven en muurpluggen (4).
  Hang de kap (5) op, régel de positie ervan (6-7) en teken, vanuit de binnenkant van de kap, twee punten

voor de definitieve bevestiging. Verwijder de kap en boor twee gaten 8 mm (9), doe er twee muurpluggen in, hang de kap waar op en kaak.Deze definitief met twee schroeven (10) vast.

Maak de elektrische aansluiting (11), maar verbindt de kap Niet aan het elektriciteitsnet van de woning.
Bij gebruik als afzuiigkap installer op de afvoeropening van de kap de meegeleverde flens (12A - afzuiigend apparaat - installer ook een rookafvoerpijp van de juiste afmetingen) inplaats van de luchtgeber (12F of 12 G - filterend apparaat).
Monteer het vetfilter terug en sluit het dampscherm.

Attentie! Bij gebruik van de kap als afzuiigend apparaat verwijder, indien meegeleverd, het koolstofffilter en de bevestigingsstaven (aan de achterkant van het vetfilter - zie betreffende paragraaf).
Bij gebruik van de kap als filterend apparaat controller of het koolstofffilter reeds op deijkenkant van het vetfilter gemonteerd is, zo Niet koop en installer het.
Monteer en bevestig de bovenste deksel met 3 schroeven (13).
Bevestig de schouw (14a) aan de beugel (14b) met twee schroeven.
Schuif de onderkant van de schouw binnen zijn zitting bovenaan de kap.
Verbind de kap aan het elektrische paneel van de woning, wacht ongeveer 15 seconden zodat de kap het bedieningspaneel kan kalibreren (de lampjes van de bedieningen knipperen) en controller ofe goed functioneert.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften en goed te bereiken is. Heeft de kap geen stekker (rechtstreekse verbinding met het net), dan要去 een tweepolige schakelaar worden geplaatst met een afstand tussen de contacten bij opening van minimaal 3 mm (ook deze要去 aan de normen voldoen en gemakkelijk bereikbaar�).

Dit apparatus is voorzien van het merkteken volgens de Europese richtlij 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u möglichk negatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen die anders zouden+konnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbolism op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waarvan要去 het worden afgeveven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.
