MANUALE UTENTE DK2000P2 GORENJE

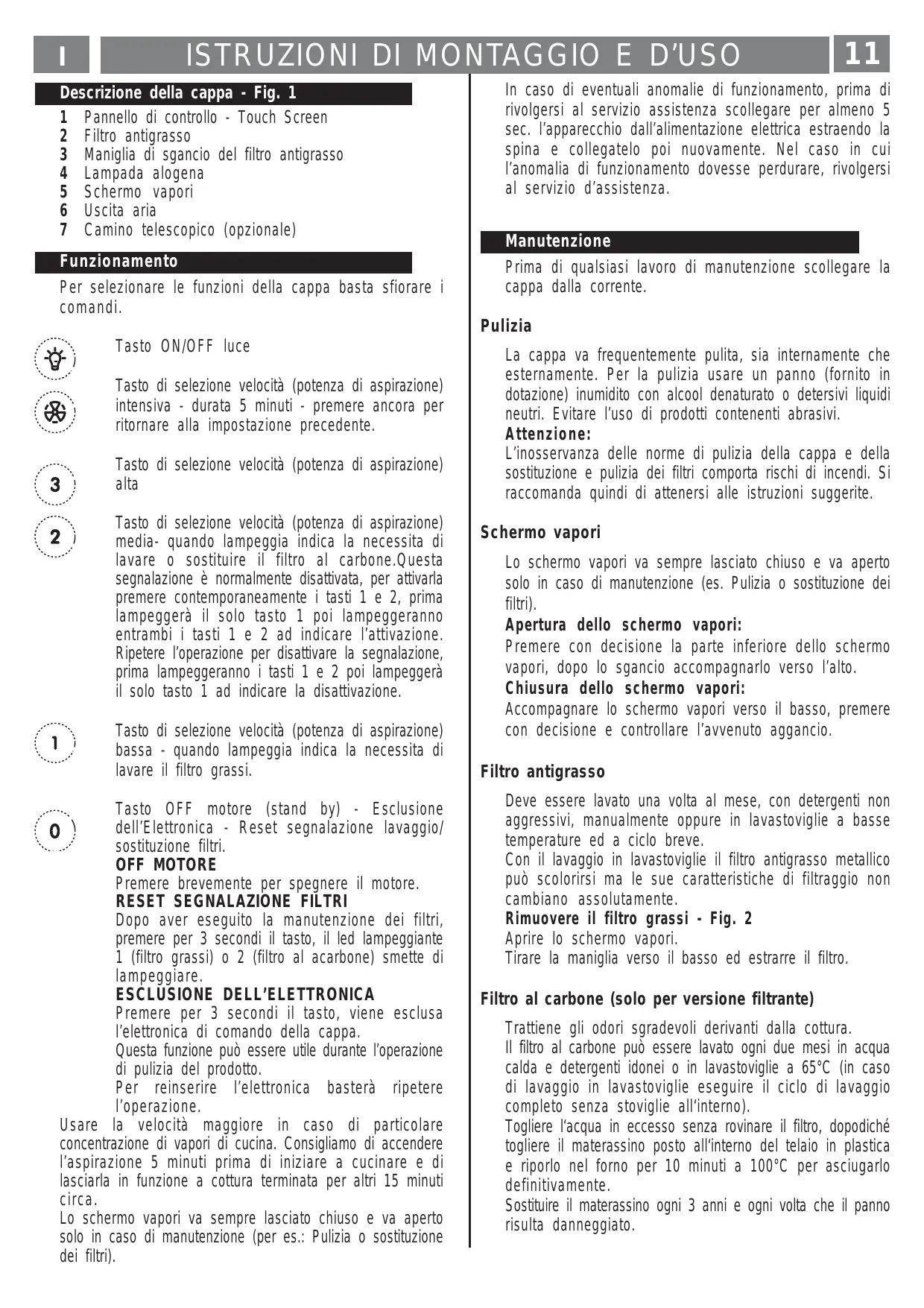

GB I ISTRUZIONI DI MONTAGGIO E D’USO Descrizione della cappa - Fig. 1 1 Pannello di controllo - Touch Screen 2 Filtro antigrasso 3 Maniglia di sgancio del filtro antigrasso 4 Lampada alogena 5 Schermo vapori 6 Uscita aria 7 Camino telescopico (opzionale) Funzionamento Per selezionare le funzioni della cappa basta sfiorare i comandi.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio assistenza scollegare per almeno 5 sec. l’apparecchio dall’alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l’anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d’assistenza. Manutenzione Prima di qualsiasi lavoro di manutenzione scollegare la cappa dalla corrente. Pulizia

Tasto ON/OFF luce Tasto di selezione velocità (potenza di aspirazione) intensiva - durata 5 minuti - premere ancora per ritornare alla impostazione precedente. Tasto di selezione velocità (potenza di aspirazione) alta Tasto di selezione velocità (potenza di aspirazione) media- quando lampeggia indica la necessita di lavare o sostituire il filtro al carbone.Questa segnalazione è normalmente disattivata, per attivarla premere contemporaneamente i tasti 1 e 2, prima lampeggerà il solo tasto 1 poi lampeggeranno entrambi i tasti 1 e 2 ad indicare l’attivazione. Ripetere l’operazione per disattivare la segnalazione, prima lampeggeranno i tasti 1 e 2 poi lampeggerà il solo tasto 1 ad indicare la disattivazione. Tasto di selezione velocità (potenza di aspirazione) bassa - quando lampeggia indica la necessita di lavare il filtro grassi. Tasto OFF motore (stand by) - Esclusione dell’Elettronica - Reset segnalazione lavaggio/ sostituzione filtri. OFF MOTORE Premere brevemente per spegnere il motore. RESET SEGNALAZIONE FILTRI Dopo aver eseguito la manutenzione dei filtri, premere per 3 secondi il tasto, il led lampeggiante 1 (filtro grassi) o 2 (filtro al acarbone) smette di lampeggiare. ESCLUSIONE DELL’ELETTRONICA Premere per 3 secondi il tasto, viene esclusa l’elettronica di comando della cappa. Questa funzione può essere utile durante l’operazione di pulizia del prodotto. Per reinserire l’elettronica basterà ripetere l’operazione. Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l’aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa. Lo schermo vapori va sempre lasciato chiuso e va aperto solo in caso di manutenzione (per es.: Pulizia o sostituzione dei filtri).

La cappa va frequentemente pulita, sia internamente che esternamente. Per la pulizia usare un panno (fornito in dotazione) inumidito con alcool denaturato o detersivi liquidi neutri. Evitare l’uso di prodotti contenenti abrasivi. Attenzione: L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Schermo vapori Lo schermo vapori va sempre lasciato chiuso e va aperto solo in caso di manutenzione (es. Pulizia o sostituzione dei filtri). Apertura dello schermo vapori: Premere con decisione la parte inferiore dello schermo vapori, dopo lo sgancio accompagnarlo verso l’alto. Chiusura dello schermo vapori: Accompagnare lo schermo vapori verso il basso, premere con decisione e controllare l’avvenuto aggancio. Filtro antigrasso Deve essere lavato una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Rimuovere il filtro grassi - Fig. 2 Aprire lo schermo vapori. Tirare la maniglia verso il basso ed estrarre il filtro. Filtro al carbone (solo per versione filtrante) Trattiene gli odori sgradevoli derivanti dalla cottura. Il filtro al carbone può essere lavato ogni due mesi in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all‘interno). Togliere l‘acqua in eccesso senza rovinare il filtro, dopodiché togliere il materassino posto all‘interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente. Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

ISTRUZIONI DI MONTAGGIO E D’USO Montaggio - Fig. 3 Aprire lo schermo vapori e togliere il filtro grassi. Installare il filtro al carbone sul retro del filtro grassi e fissare con due bacchette. Attenzione! Le bacchette sono incluse nella confezione del filtro carbone e non sulla cappa. Per smontare il filtro procedere in senso inverso.

Sostituzione delle lampade - Fig. 4 Prima di effettuarne la sostituzione assicurarsi che le lampade si siano ben raffreddate. Rimuovere il coperchio della lampada facendo leva con un cacciavite o con un arnese simile. Sostituire la lampada danneggiata. Usare esclusivamente lampade alogene da 20 W ( G 4 ) evitando accuratamente di toccarle con le mani. Chiudere il coperchio della lampada ( si chiuderà a scatto ). Se le lampade non dovessero funzionare, assicurarsi di averle installate in maniera appropriata nella loro sede prima di chiamare il centro di assistenza tecnica. Avvertenze Mai utilizzare la cappa senza griglia correttamente montata! L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi di apparecchi alimentati con energia diversa da quella elettrica. Deve essere sempre prevista un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica vengono usati contemporaneamente. E’ severamente vietato fare cibi alla fiamma sotto la cappa. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. Per le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. Installazione – Fig. 5 Consultare i disegni nella pagine iniziali di questo libretto indicati nel testo con le lettere dell’alfabeto. Attenersi strettamente alle istruzioni riportate in questo manuale. La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 40cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottuara a gas specificano una distanza maggiore, bisogna tenerne conto. Il fabbricante declina ogni responsabilità in caso di inconvenienti, danni, od incendi causati dalla mancata osservanza delle istruzioni contenute in questo manuale. La cappa viene fornita in versione ASPIRANTE. E’ necessario avere un tubo di evacuazione che colleghi l’uscita superiore B al foro di estrazione verso l’esterno. In questo caso deve essere installato un anello di connessione ( 12A ) sul foro di estrazione B.

I Nel caso in cui intendiate utilizzare la cappa in versione FILTRANTE i fumi ed i vapori vengono fatti ricircolare attraverso il deflettore F ( 12F ). E’ possibile utilizzare l’altro deflettore C ( 12G ) fornito a corredo del prodotto: in questo caso esso deve essere collegato al foro di estrazione B con un tubo di evacuazione. Informazioni preliminari all’installazione della cappa. Dei perni a muro ad espansione vengono forniti con il prodotto per fissare la cappa ai diversi tipi di pareti/ soffitti. Tuttavia, un tecnico specializzato deve verificare l’appropriatezza dei materiali in relazione alla propria tipologia di parete / soffitto. Il muro / soffitto deve essere solido abbastanza da sopportare e sostenere il peso della cappa . Non ricoprire con piastrelle, non stuccare e non siliconare questo apparecchio alla parete. Per la versione filtrante il camino può essere o non essere installato a seconda delle proprie esigenze. Assicurarsi che la corrente elettrica del quadro generale della casa sia staccata durante le operazioni di collegamento elettrico dell’apparecchio. ·

Applicare 3 strisce adesive C sulla parte posteriore della cappa. Tracciare una linea di centro sulla parete al fine di facilitare il montaggio ( 1 ), posizionare la dima di foratura in maniera tale che la linea centrale in essa stampata corrisponda alla linea di centro precedentemente disegnata sulla parete e che la parte inferiore della griglia corrisponda alla parte inferiore della cappa una volta montata ( 2 ). Fare due fori con un trapano da 8 mm ? e fissare la staffa di sostegno con due perni e viti a muro ( 3 ) . Aprire lo schermo vapori e rimuovere il filtro antigrasso ( si veda il relativo paragrafo ). Fissare la staffa del camino con due perni e viti a muro ( 4 ). Agganciare la cappa ( 5 ), regolarne la posizione ( 6 / 7 ) e segnare due punti dall’interno della cappa per il fissaggio definitivo. Togliere la cappa e fare due fori del diametro di 8 mm ? ( 9 ), inserire i due perni a muro, appendere nuovamente la cappa e fissarla in maniera definitiva con due viti ( 10 ) . Riattaccare la corrente elettrica ( 11 ) , ma lasciare la cappa scollegata dal quadro elettrico generale della casa. Se la cappa viene fatta funzionare in versione aspirante, installare la flangia fornita nel kit accessori sul foro di uscita della cappa ( 12A - versione aspirante – installare anche un tubo di evacuazione dei fumi di dimensioni appropriate ) invece del deflettore ( 12F o 12G – versione filtrante ). Rimontare il filtro antigrasso e richiudere lo schermo vapori. Attenzione ! Se la cappa viene usata in versione aspirante, togliere, se forniti nel kit accessori, il filtro ai carboni attivi e gli elementi di fissaggio

ISTRUZIONI DI MONTAGGIO E D’USO ( sulla parte posteriore del filtro antigrasso - si veda il relativo paragrafo ). Se la cappa viene usata in versione filtrante, controllare che il filtro ai carboni attivi sia già stato montato sulla parte posteriore del filtro antigrasso o, in caso contrario, acquistarlo ed installarlo. Installare e fissare il coperchio superiore con 3 viti ( 13 ). Fissare il camino ( 14a ) alla staffa ( 14b ) con due viti. Far scorrere la sezione inferiore del camino all’interno della propria sede in cima alla cappa. Collegare la cappa al quadro elettrico generale della casa, attendere circa 15 secondi per consentire alla cappa di calibrare il quadro comandi ( i leds dei comandi lampeggiano ) e controllare il funzionamento .

Collegamento elettrico La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situate all’interno della cappa. Se provvisto di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvisto di spina (collegamento diretto alla rete) applicare un interruttore bipolare a norme con una distanza dei contatti in apertura non inferiore a 3mm (accessibile). Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. sul prodotto o sulla documentazione di Il simbolo accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
