BEDIENUNGSANLEITUNG DK2000P2 GORENJE

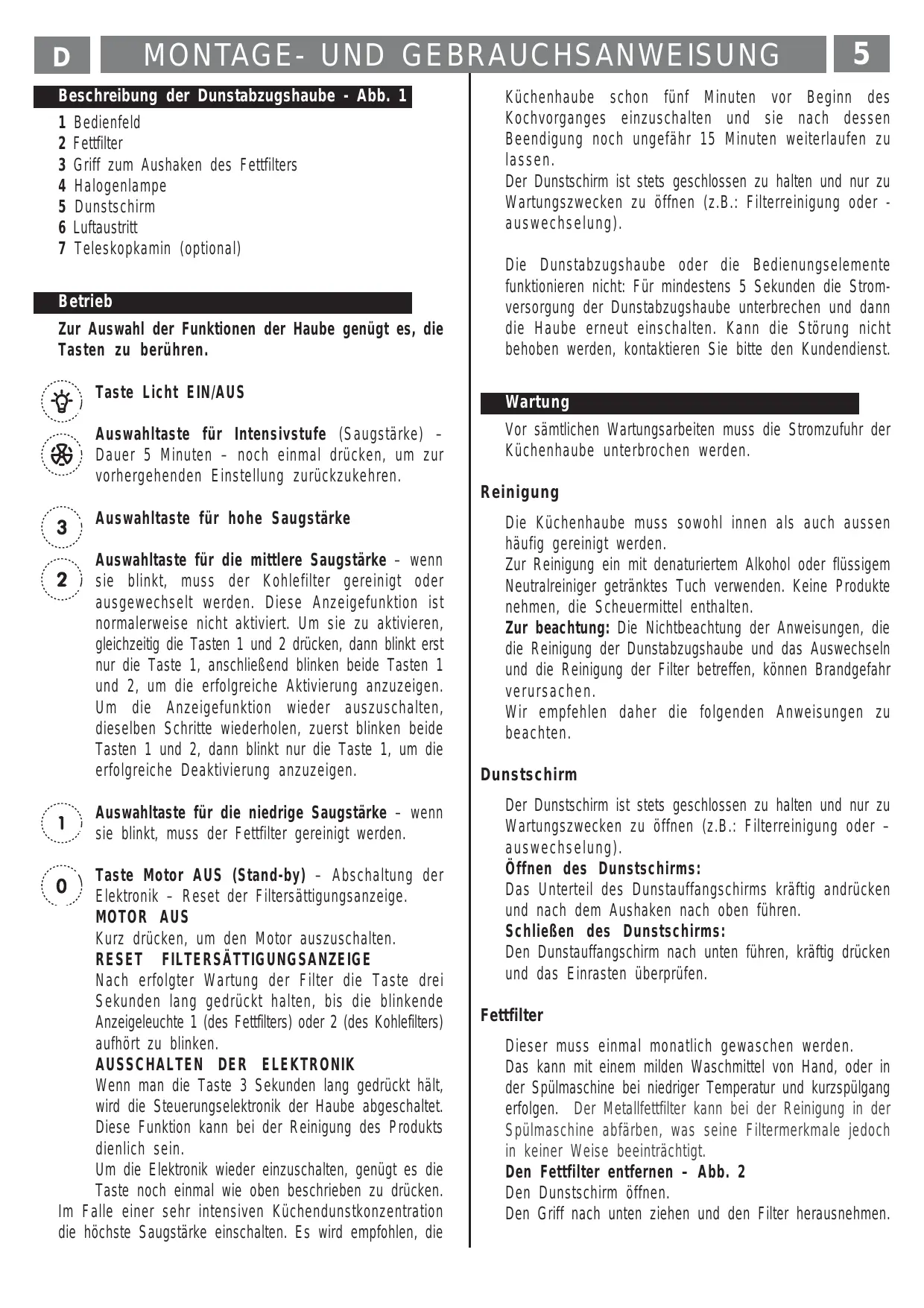

Beschreibung der Dunstabzugshaube - Abb. 1

1 Bedienfeld
2 Fettfilter
3 Griff zum Aushaken des Fettfilters
4 Halogenlampe
5 Dunstschirm
6 Luftastritt
7 Teleskopkamin (optional)

Betrieb

Zur Auswahl der Funktionen der Haube genugt es, die Tasten zu berühren.

Taste Licht EIN/AUS

Auswahltaste für Intensivstufe (Saugstarke) - Dauer 5 Minuten - noch einmal drücken, um zur vorhergehenden Einstellung zusückzukehren.

Auswahltaste für hohe Saugstarke

Auswahltaste für die mittlere Saugstarke – wenn sie blinkt, muss der Kohlefilter gereinigt oder ausgewechselt werden. Diese Anzeigefunktion ist normalerweise nicht aktiviert. Um sie zu aktivieren, gleichzeitig die Tasten 1 und 2 drücken, dann blinkt erst nur die Taste 1, anschließend blinken beiden Tasten 1 und 2, um die erfolgreiche Aktivierung anzuzeigen. Um die Anzeigefunktion wieder auszuschalten, dieselben Schritte wiederholen, zuerst blinken beiden Tasten 1 und 2, dann blinkt nur die Taste 1, um die erfolgreiche Deaktivierung anzuzeigen.

Auswahltaste für die niedrige Saugstarke - wenn sie blinkt, muss der Fettfilter gereinigt werden.

Taste Motor AUS (Stand-by) - Abschaltung der Elektronik - Reset der Filtersattigungsanzeige. MOTOR AUS

Kurz drücken, um den Motor auszuschalten. RESET FILTERSÄTTIGUNGSANZEIGE

Nach erfolgter Wartung der Filter die Taste drei Sekunden lang gedrück halten, bis die blinkende Anzeigeleuche 1 (des Fettfilters) oder 2 (des Kohlefilters) aufhört zu blinken.

AUSSCHALTEN DER ELEKTRONIK

Wenn man die Taste 3 Sekunden lang gedrück hält, wird die Steuerungselektronik der Haube abgeschelt. Diese Funktion kann bei der Reinigung des Produkts dientlich sein.

Um die Elektronik wieder einzuschalten, genugt es die Taste noch einmal wie oben beschrieben zu drucken.

Im Falle einer sehr intensiven Kuchendunstkoncentration die höchste Saugstarke einschalten. Es wird empfohlen, die

Küchenhaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebahr 15 Minuten weiterlaufen zu halten.

Der Dunstschirm ist stets geschlossen zu halten und nur zu Wartungszwecken zu öffnen (z.B.: Filterreinigung oder -auswechselung).

Die Dunstabzugshaube oder die Bedienungselemente Funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sieitte den Kundendienst.

Wartung

Vor samltlichen Wartungsarbeiten muss die Stromzufahr der Kuchenhaube unterbrochen werden.

Reinigung

Die Kuchenhaube muss sowohlinnen als auch aussen*.
haufig gereinigt werden.

Zur Reinigung ein mit denaturiertem Alkohol oder flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte halten, die Scheuermittel enthalten.

Zur beachtung: Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln und die Reinigung der Filter betreffen, können Brandgefahr verursachen.

Wir empfehlen dazu die folgenden Anweisungen zu beachten.

Dunstschirm

Der Dunstschirm ist stets geschlossen zu halten und nur zu Wartungszwecken zu öffnen (z.B.: Filterreinigung oder - auswechselung).

Öffnen des Dunstschirms:

Das Unterveril des Dunstauffangschirms kraftig andrücken und nach dem Aushaken nach oben führen.

SchlieBen des Dunstschirms:

Den Dunstauffangschirm nach unter führn, kraftig drucken und das Einrasten überprüfen.

Fettfilter

Dieser muss einmal monatlich gewaschen werden.

Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfürben, was seine Filtertermale jedoch in keiner Weise beeinträchtigt.

Den Fettfilter entfernen - Abb. 2

Den Dunstschirm offen.

Den Griff nach untenziehen und den Filter herausnehmer.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spulmaschine bei 65^ gewaschen (in thisem Fall den ollständigen Spulzyklus - ohne zusätzliches Geschirr im Inneren der Geschirrspulmaschine - einschalten).

Das überschüssige Wasser entfern, ohne damit den Filter zu beschädigen; danach das Vlies aus dem Plastikrahemen entfernen und diese beit 100^ für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jeder Mal dann, wenn es beschädigt ist.

Montage - Abb. 3
Den Dunstauffangschirm öffnen und den Fettfilter herausnahmen.
Den Kohlefilter auf der Rückseite des Fettfilters installieren und mit zwei Stäben befestigen.
Hinweis! Die Stäbe sind in der Packung des Kohlefilters und nicht in der Haube enthalten.
- Beim Ausbau den Filters in umgekehrter Reihenfolge vorgehen.

Auswechselung der Lampen - Abb. 4

Vor der Auswechselung sicherstellen, dass die Lampen abgekühlt sind.

Mit einem Schraubenzieher oder einem ähnlichen Gerät die Lampenabdeckung anheben und entfernen.

Die defekte Lampe austauschen.

Nur Halogenlampen von 20 W (G 4) benutzen und sorgfällig darauf auf achten, sie nicht mit den Handen zu berühren.

Die Abdeckung der Lampe schließen (muss einschnappen).

Falls die Lampen nicht Funktionieren sollenen, sicherstellen, dass sie fachgerecht installiert wurden, bevor der technische

Kundendienst verständigt wird.

Warning

Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, daß der Unterdruck des Raumes 4 pa (4× 10^-5 bar) nicht überschreiben. Die Kuchenhaube niemals einschalten, ohne das Gitter korrekt einzusetzen! Die angesaugte Luftarf nicht in ein Abluftrohr geleitet werden, in das die Abluft von Geräten geleitet wird, die an eine andere Energiequelle als an die elektrische angeschlossen sind. Ein Raum, in dem gleichzeitige eine Kuchenhaube und Geräte in Betrieb sind, die an eine andere Energiequelle als an die elektrische angeschlossen sind, muss immer gut beluftet werden. Es ist strengstens verboten, unter der Kuchenhaube Speisen auf offener Flamme zuzubereiten. Offenes Feuer schädigt die Filter und kann einen Brand verursachen, daß muss diesen in jedem Falle vermieden werden. Beim Frittieren muss das erhitzte

Öl ständig kontrolliert werden, um zu vermeiden, dass es in Brand gerät. Was die technischen Abstände und die Sicherheitsabstände betrifrft, die bei der Ableitung der Dämpfe beachtet werden müssen, so sind die Angaben der zuständigen ortlichen Behörden strengstens einzuhalten.

Installation - Abb. 5

Die Zeichnungen auf den ersten Seiten dieser Heftes zu Hilfenephenmen, auf die im Text mit Buchstaben verwiesen wird. Die Anweisungen in thism Handbuch mnen genauestens eingehalten werden.

Der Hersteller übernimmt keinerlei Haftung im Falle von Fehlern, Schaden oder Branden, die durch Nichteinhaltung der in dieser Handbuch aufgeführten Anweisungen verschuldet werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube damit 40 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Die Haube wird in ABLUFTversion gefeliefert.

Es wird ein Abluftrohr bereits, um die obere Austrittsöffnung B der Haube an die Abluftleitung ins Freie anzuschreiben.

In thisem Fall muss ein Anschlussring (12A) auf die Austrittsöffnung B montiert werden.

Wenn die Haube im UMLUFTbetrieb genutzt werden soll, wird die Luft über die Umluftweiche F (12F) wieder zurückgeleitet.

Es kann auch die andere Umluftweiche C (12G) benutzt werden, die im Lieferumfang des Produkts enthalten ist. In dieser Fall muss sie auf die Austrittsöffnung B mit einem Abluftrohr montiert werden.

Einleitende Informationen vor der Installation der Dunstabzugshaube

Im Lieferumfang des Produktes sind Spreiz-Wandbolzen enthalten, um die Haube an verschiedene Arten von Wänden/Decken zu befestigen. Dennoch muss ein Fachmann die Eignung der Materialien je nach Beschaffenheit der Wand bzw. Decke überprüfen.

Die Wand bzw. Decke muss ausreichend stabil sein, um das Gewicht der Haube tragen und aushalten zu konnen. Das Gerät nicht mit Kacheln verkleiden, nicht verspachteln und nicht mit Silikon an die Wand kleben.

Beim Umluftbetrieb kann der Kamin montiert werden, muss es aber nicht, je nach Wunsch.

Sicherstellen, dass der Stromanschluss der Hauptschalttafel unterbrochen ist, während der Elektroanschluss des Gerätes vorgenommen wird.

An der Rückseite der Haube drei Haftstreifen C anbringen.

Eine Mittellinie auf der Wand anzeichnen, um die Montage zu erreichtern (1), das Bohrschema so anlagen, dass die darauf gebrachte Mittellinie mit der vorher auf der Wand gekennzeichneten Mittellinie übereinstimmt und die Unterseite des Schemas mit

der Unterseite der später montierten Haube übereinstimmt (2).

Mit einem Bohrer zwei Löscher mit 0 8 mm ausführten und den Haltebügel mit zwei Wandbolzen und Schrauben an der Wand befestigen (3).
Den Dunstschirm öffnen und den Fettfilter herausnehmer (siehe diesbezüglichen Abschnitt). Den Kaminbühl mit zwei Wandbolzen und Schrauben (4) befestigen.
Die Haube einhängen (5), sie ausrichten (6/7) und vom Innern der Haube zwei Punkte für die endgültige Befestigung kennzeichnen. Die Haube abnehmer und zwei LÖcher mit einem Durchmesser von 8 mm bohren (9), zwei Wandbolzen einsetzen, die Haube erneut einhängen und sie mit zwei Schrauben endgültig befestigen (10).
Den elektrischen Strom wieder anschlieben (11),\ jedesch ohne die Abzugshaube an die Hauptschalttafel der Wohnung anzuschlieben.
- Wenn die Haube im Abluftbetrieb verwendet werden soll, an der Austrittsöffnung der Haube den im Zubehör mitgelieferten Flansch anbringen (12A - Abluftbetrieb - sowie ein Rohr geeigneten Durchmessers zur Dunstableitung) anstelle der Umluftweiche (12F oder 12 G - Umluftbetrieb).
Den Fettfilter wieder einbauen und den Dunstschirm schließen.

Hinweis! Wenn die Haube im Abluftbetrieb verwendet werden soll, den Kohlefilter und die Befestigungselemente, sofern im Zubehör mitgeliefert, ausbauen (auf der Rückseite des Fettfilters - siehe den这点 bezüglichn Abschnitt). Wenn die Haube im Umluftbetrieb verwendet werden soll, kontrollieren, dass der Kohlefilter bereits auf der Rückseite des Fettfilters installiert wurde, oder andernfalls diesen erwerben und installmenten.

Die obere Abdeckung montieren und mit 3 Schrauben befestigen (13).
Den Kamin (14a) mit zwei Schrauben am Bugel (14b) befestigen.
Das Unterveril des Kamins an der entsprechenden Stelle oberhalb der Haube einschieben.
Die Haube an die Hauptschalttafel der Wohnung anschließen, ca. 15 Sekunden warten, bis das Bedienfeld der Haube korrekt eingestellt wurde (die Anzeigeleuchten der Funktionen blinken), und den ordnungsgemäß Betrieb prufen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Inneren der Kuchenhaube angegebenen ist. Wenn die Kuchenhaube mit einem Netzstecker ausgestattet ist, diesen an eine den gultigen Normen entsprechende, jederzeit zugängliche Steckdose anschliessen. Wenn die Kuchenhaube nicht mit einem Netzstecker ausgestattet ist, muss sie direkt an das Stromnetz angeschlossen werden. Dazu einen zweipoligen normierten Schalter anbringen, dessen geöffnete Anschlusstellen mindestens 3 mm auseinanderliegen müssen (gut zugänglich).

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerät einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll könnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation

ist folgenden Symbol einer durchgestruchenen Abfalltonne abgebildet. Es weist darauf auf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmull oder an den Handler, bei dem Sie diesen Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.
