GEBRUIKSAANWIJZING SCRUBTEC 545BL NILFISK

Conformiteitsverklaring

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards.

NEDERLANDS GEBRUIKSAANWIJZING INLEIDING OPMERKING De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING Deze handleiding heeft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werking, het stoppen, het onderhoud, de vervangingsonderdelen en de verwijdering van de machine. De bedieners en bevoegde monteurs die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk Alto voor meer uitleg.

BETREFFENDE PERSONEN Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine. De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilfisk Alto is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er mogen geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving. OPMERKING Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS Het serienummer en model van de machine staan op het plaatje (34). Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine. Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE Serienummer MACHINE ANDERE GEBRUIKERSHANDLEIDINGEN – Handleiding van de elektronische acculader, indien aanwezig; wordt beschouwd als integraal onderdeel van deze handleiding Daarnaast zijn de volgende handleidingen leverbaar: – Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilfisk Alto) – Catalogus met vervangingsonderdelen (behoort tot de uitrusting van de machine)

VERVANGINGSONDERDELEN EN ONDERHOUD Als er onderhouds- of herstelwerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij servicecentra van Nilfisk Alto laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen, neem dan contact op met Nilfisk Alto en geef daarbij altijd het model en het serienummer op.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000 (2) 2009-06 A GEBRUIKSAANWIJZING NEDERLANDS MODIFICATIES EN VERBETERINGEN Nilfisk Alto streeft naar een constante perfectie van de eigen producten en we behouden ons het recht voor modificaties en aanpassingen aan te brengen waar wij die nodig achten. U bent niet verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine. Eventuele aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilfisk Alto.

BEDRIJFSCAPACITEIT Deze schrobmachines zijn ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden en moeten door een bevoegde bediener worden gebruikt. Deze schrobmachines zijn niet geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN Alle verwijzingen naar voorwaarts en achterwaarts, vóór en achter, rechts en links in deze handleiding zijn vanuit de bediener in zijn rijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op. Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen. Controleer of de uitrusting van de machine overeenkomt met de volgende lijst: 1. Technische documentatie: • Bedienershandleiding van de schrobmachine • Handleiding van de elektronische acculader (indien aanwezig) • Catalogus met vervangingsonderdelen van de schrobmachine 2. 1 stekker voor de acculader (voor machines zonder acculader) 3. 2 smeltzekeringen

VEILIGHEID De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen. Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN GEVAAR! Dit symbool geeft een gevaar met mogelijk dodelijk afloop voor de bediener aan.

LET OP! Dit symbool geeft een mogelijk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING! Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of de gebruiksfuncties. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door. OPMERKING Dit symbool geeft een opmerking aan over de werking van de sleutel of van de gebruiksfuncties.

ADVIES Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd.

9097054000 (2) 2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

NEDERLANDS GEBRUIKSAANWIJZING ALGEMENE INSTRUCTIES Hierna volgen waarschuwingen en specifieke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen. GEVAAR! – Als er reinigings- of onderhoudswerkzaamheden moeten worden uitgevoerd, onderdelen moeten worden vervangen of functies moeten worden omgezet, dan moet de stekker van de accu eerst worden losgekoppeld en moet de contactsleutel worden verwijderd. – Deze machine mag alleen worden gebruikt door personen die op de juiste manier zijn geïnstrueerd over het gebruik ervan. De machine mag niet worden gebruikt door kinderen of mensen met een handicap. – Zorg dat er geen vonken, vlammen of brandende materialen bij de accu in de buurt kunnen komen. Bij normaal gebruik van de machine kunnen er explosieve gassen vrij komen. – Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden. – Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door veiligheidssteunen. – Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig zijn: deze machine is niet geschikt voor het verzamelen van schadelijke stof. – Bij het opladen van de accu’s kan het bijzonder explosieve waterstofgas vrijkomen. Houd de tanks geopend als de accu wordt opgeladen en voer de handelingen alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur. LET OP! – Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door. – Voordat u de acculader gebruikt, moet u controleren of de frequentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet. – Gebruik de kabel van de acculader niet om de machine te trekken of te vervoeren en gebruik de kabel niet als handgreep. Zorg dat de kabel van de acculader niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe oppervlakken of randen. Rijd niet met de machine over de kabel van de acculader. – Houd de kabel van de acculader uit de buurt van warme oppervlakken. – Gebruik de machine niet als de kabel van de acculader en de stekker beschadigd zijn. Als de machine niet correct functioneert, beschadigd is, buiten heeft gestaan of in het water is gevallen, moet u de machine naar een servicecentrum brengen. – Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden uitvoert de kabel van de acculader van het stroomnet. – Tijdens het opladen van de accu’s mag er niet gerookt worden. – Laat de machine niet als speelgoed gebruiken. Let bijzonder goed op wanneer u in de buurt van kinderen aan het werk bent. – Gebruik de machine niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk Alto worden aanbevolen. – Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine. – Verwijder de contactsleutel om ongeautoriseerd gebruik van de machine te voorkomen. – Wanneer de machine onbeheerd wordt achtergelaten, moet de machine zodanig worden beveiligd dat hij niet kan gaan bewegen.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000 (2) 2009-06 A GEBRUIKSAANWIJZING NEDERLANDS LET OP! – Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine. – Gebruik de machine niet in bijzonder stoffige ruimten. – Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden. – Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen. – Zet geen flessen vloeistof op de machine. – De temperatuur moet bij gebruik van de machine tussen de 0°C en +40°C liggen. – De temperatuur moet bij opslag van de machine tussen de 0°C en +40°C liggen. – De vochtigheidsgraad moet tussen 30% en 95% liggen. – Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschermde, droge plaats: deze machine mag alleen worden gebruik onder droge omstandigheden; hij mag niet onder vochtige omstandigheden worden gebruikt of opgeslagen. – Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen. – Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen. – Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert. – Gebruik de machine niet als vervoermiddel. – Laat de borstels niet werken als de machine stilstaat om schade aan de vloer te voorkomen. – Gebruik bij brand een poederbrandblusser. Gebruik geen water. – Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normaal onderhoud. – Zorg dat er geen voorwerpen door de openingen komen. Wanneer de openingen zijn verstopt, mag de machine niet worden gebruikt. Houd de openingen van de machine vrij van stof, draden, haren of andere vreemde stoffen die de luchtstroom kunnen verminderen. – Verwijder of verander geen plaatjes van de fabrikant op de machine. – Deze machine is niet geschikt voor gebruik op straat of openbare wegen. – Wees voorzichtig als de machine bij vriestemperaturen wordt gebruikt. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen. – Gebruik alleen borstels en pads die bij de machine worden geleverd en die in de bedieningshandleiding wordt gespecificeerd. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen. – Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum. – Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar. – Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd. – Was de machine niet met directe waterstralen, een hogedrukspuit of met bijtende materialen. – Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

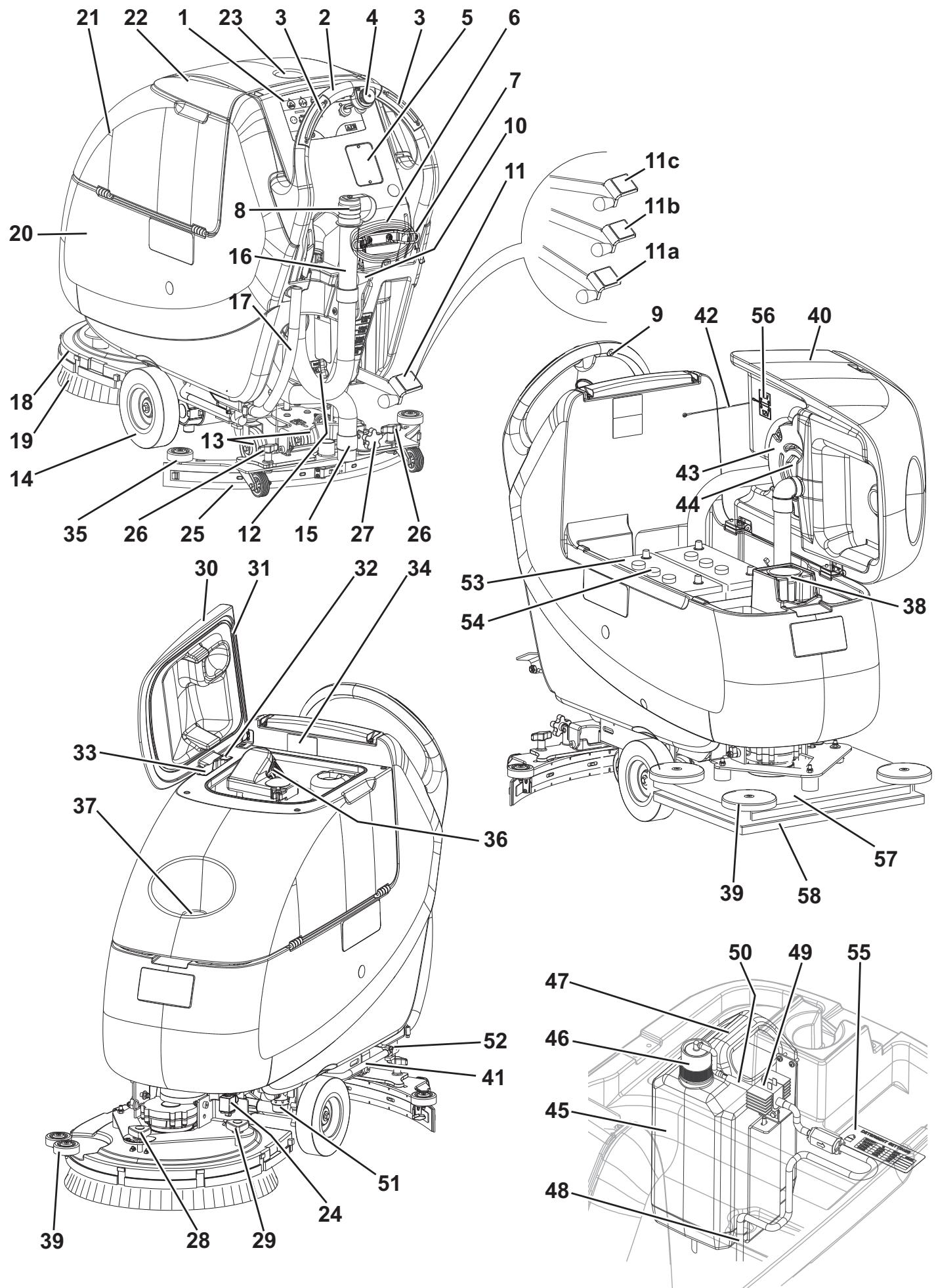

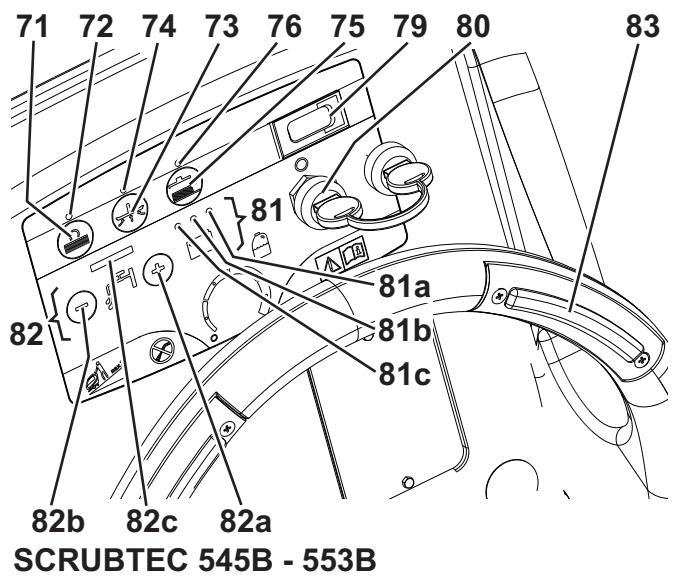

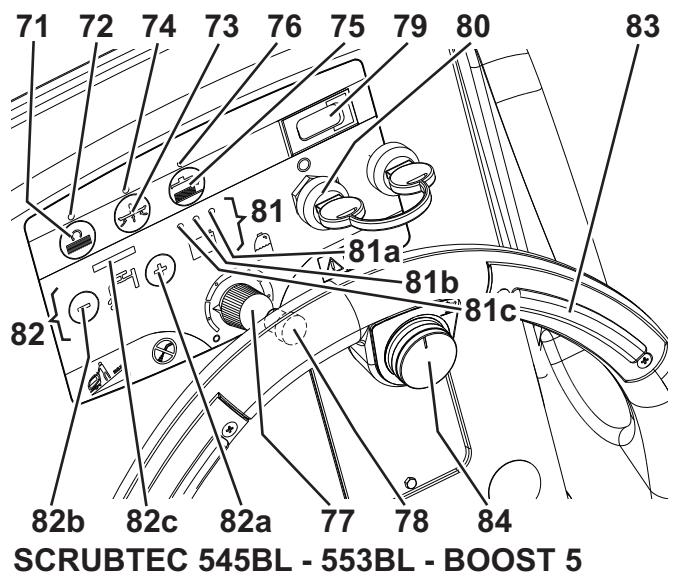

Controle- en bedieningspaneel Stuur Inschakelknoppen borstel/vooruit (*) Inschakelknoppen borstel (***) Snelheidsregelaar (*) Klepje voor het aflezen van de gegevens voor de acculader (optioneel) Kabel acculader (optioneel) Kabelsteun acculader (optioneel) Dop voor uitlaatslang voor vuil water Knop achteruit Hendel voor de stand omhoog/omlaag van de trekker Pedaal voor het omhoog/omlaag brengen van het schrobdek Pedaal in stand voor schrobdek omhoog Pedaal in stand voor schrobdek omlaag Activering extra druk (optioneel) Stekker (rood) voor aansluiting van de accu’s (stekker fungeert ook als noodknop om alle functies meteen uit te schakelen) Sturende achterwielen Voorwielen op vaste as. Aandrijfwielen (*) Aanzuigslang van de trekker Uitlaatslang voor vuil water Peil- en aftapslang voor reinigingsmiddel/schoon water met peilmarkeringen Schrobdek borstelhouder met borstel/padhouder Borstel/padhouder Tank voor reinigingsmiddel/schoon water Vuilwatertank Afdekking vuilwatertank Opbergvak Magneetklep Trekker Bevestigingswieltjes trekker Stelwieltje van de trekker

28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58.

Wiel voor regeling van recht naar voren bewegen machine Wiel voor regeling voorwaartse snelheid van machine (***) Afdekking vuilwatertank (volledig geopend) Pakking van afdekking tank Beweegbaar plaatje voor bevestiging afdekking Vast plaatje voor bevestiging afdekking (niet verwijderen!) Plaatje met serienummer / technische gegevens / conformiteitsmarkering Bufferwielen van de trekker Aanzuigrooster met automatische sluiting (drijvend) Vulmond voor vullen reinigingsmiddel Filter Bufferwielen van het schrobdek Vuilwatertank (geopend) Slang voor reinigingsmiddel/schoon water Blokkeerkabel voor geopende tank Afdekking motor voor aanzuigsysteem Geluidsfilter motor voor aanzuigsysteem Reinigingsmiddeltank (**) Dop reinigingsmiddeltank (**) Handgreep reinigingsmiddeltank (**) Toevoerslang voor reinigingsmiddel naar de borstel (**) Pomp reinigingsmiddel (**) Slang voor aansluiting op de tank - pomp reinigingsmiddel (**) Filter voor reinigingsmiddel/schoon water Kraantje voor reinigingsmiddel/schoon water Accu’s Accudoppen Referentietabel voor dosering reinigingsmiddel (**) Aansluitschema voor accu’s Schrobdek BOOST 5 Pad schrobdek BOOST 5

(*) Alleen voor SCRUBTEC 545BL, 553BL en BOOST 5 (**) Alleen voor machines met Chemical Mixing System (optioneel)

(***) Alleen voor SCRUBTEC 545B en 553B SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000 (2) 2009-06 A GEBRUIKSAANWIJZING

Schakelaar voor activering borstel/padhouder Lampje van schakelaar voor activering borstel/padhouder Schakelaar aanzuigsysteem Lampje van schakelaar voor aanzuigsysteem Schakelaar voor loskoppeling borstel/padhouder Lampje van schakelaar voor loskoppeling borstel/ padhouder 77. Hendel voor afstelling van toevoer reinigingsmiddel in het spoelwater (**) 78. Knop voor achteruit (*) 79. Urenteller (optioneel) 80. Contactsleutel (0 – I) 81. Indicator voor de laadstatus van de accu’s 81a. Lampje voor volle accu’s (groen)

71 72 74 73 76 75 79 80

81b. Lampje voor halfvolle accu’s (geel) 81c. Lampje voor lege accu’s (rood) 82. Schakelaars voor afstelling van toevoer spoelwater 82a. Schakelaar voor toenemen toevoer 82b. Schakelaar voor afnemen toevoer 82c. Indicator voor toevoer spoelwater 83. Inschakelknoppen borstel/vooruit (*). Inschakelknoppen borstel (***) 84. Snelheidsregelaar (*) (*) Alleen voor SCRUBTEC 545BL, 553BL en BOOST 5 (**) Alleen voor machines met Chemical Mixing System (optioneel) (***) Alleen voor de modellen SCRUBTEC 545B en 553B

93. Gele lampje (acculader ingeschakeld en accu’s half opgeladen) 94. Rode lampje (acculader ingeschakeld en accu’s bezig met opladen)

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000 (2) 2009-06 A GEBRUIKSAANWIJZING NEDERLANDS ACCESSOIRES / OPTIES Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine: 1. GEL-accu’s 2. Elektronische acculader 3. Borstels van andere materialen dan van de standaardborstel 4. Pads van ander materiaal dan van de standaardpads 5. Rubbers van de trekker van polyurethaan 6. Chemical Mixing System 7. Voor- en achterwielen van verschillend materiaal 8. Urenteller Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

TECHNISCHE EIGENSCHAPPEN SCRUBTEC 545B 1 borstel/padhouder, zonder aandrijfsysteem

SCRUBTEC 545BL 1 borstel/padhouder, met aandrijfsysteem

SCRUBTEC 553B 1 borstel/padhouder, zonder aandrijfsysteem

SCRUBTEC 553BL 1 borstel/padhouder, met aandrijfsysteem

Capaciteit van tank met reinigingsmiddel/ schoon water

Inhoud vuilwaterreservoir

Diameter voorwielen op vaste as

Specifieke druk op de vloer van de voor- en achterwielen

Diameter sturende achterwielen

Vermogen van motor voor aanzuigsysteem

330 W Vermogen van motor voor aandrijfsysteem

200 W Snelheid aandrijving (variabel)

Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871) (LpA)

65,8 dB(A) ± 3 dB(A)

Geluidsvermogen geproduceerd door de machine (ISO 3744, ISO 4871) (LwA)

Trillingsniveau op de arm van de bestuurder (ISO 5349-1)

(2 x 12 V) 95 - 165 Ah bij 20 h

Afmeting accuruimte (breedte x lengte x hoogte)

1.055 mm H2O Druk van circuit van aanzuigsysteem Breedte reinigingsvlak

Breedte van de trekker

Breedte machine zonder trekker

Gewicht zonder accu’s, met lege tanks

Maximaal gewicht met accu’s en volle tank

Vermogen borstelmotor Draaisnelheid van borstel Druk van borstel/padhouder met extra druk uitgeschakeld Druk van borstel/padhouder met extra druk ingeschakeld

9097054000 (2) 2009-06 A SCRUBTEC BOOST 5 Trilschrobdek, met aandrijfsysteem

BAT Accu 24 V BK Zwart

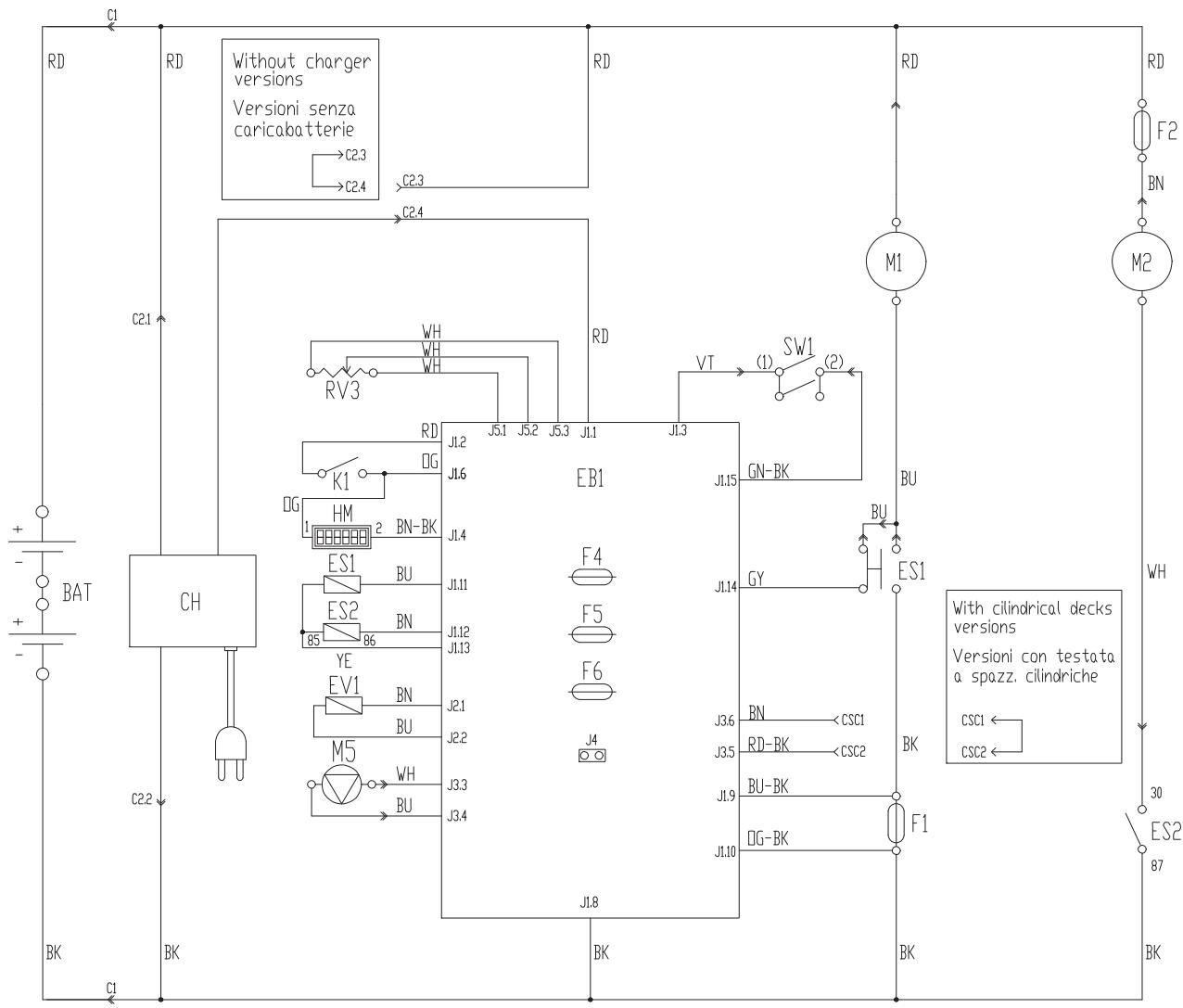

Elektronische installatie functies

Relais aanzuigsysteem

Zekering aanzuigsysteem

Motor borstel/padhouder

Motor aanzuigsysteem

Bevestigingsknoppen borstel/aandrijving

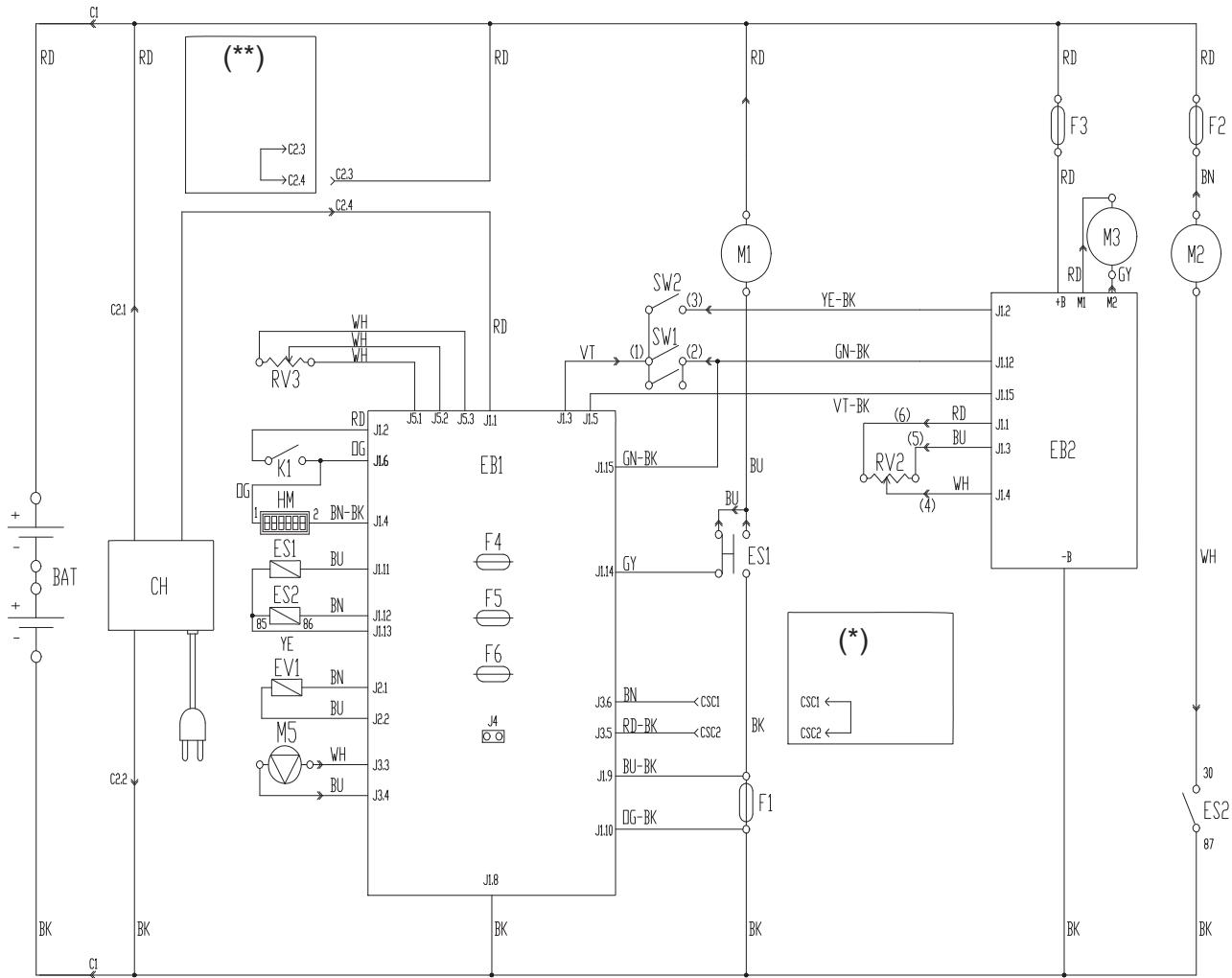

BAT Accu 24 V BK Zwart

Elektronische installatie regeling functies

Elektronische installatie aandrijfsysteem

Relais aanzuigsysteem

Zekering aanzuigsysteem

Zekering aandrijfsysteem

Zekering signaleringscircuits

Zekering ontkoppeling borstel/padhouder

Motor borstel/padhouder

Motor aanzuigsysteem

Motor aandrijfsysteem

Bevestigingsknoppen borstel/aandrijving

(**) Alleen voor machines zonder interne acculader

NEDERLANDS GEBRUIKSAANWIJZING GEBRUIK LET OP! Op de machine zijn enkele plaatjes aangebracht met de volgende woorden: – GEVAAR – LET OP – WAARSCHUWING – ADVIES Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen. Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn.

CONTROLE / VOORBEREIDINGEN VOOR ACCU’S OP EEN NIEUWE MACHINE LET OP! De elektrische onderdelen van deze machine kunnen ernstig beschadigd raken als de accu’s niet op de juiste manier worden gemonteerd en aangesloten. De accu’s mogen alleen door bevoegd personeel worden gemonteerd. Stel de elektronische installatie voor de functies en de geïntegreerde acculader (optioneel) in aan de hand van het type accu (WET of GEL). Controleer voordat u de accu’s monteert of ze niet beschadigd zijn. Ontkoppel de stekker van de accu’s en de acculader. Wees altijd bijzonder voorzichtig met de accu’s. Bevestig de beschermkapjes van de accupolen die bij de machine worden geleverd. De machine heeft twee accu’s van 12 V nodig, die volgens het schema zijn aangesloten (56). De machine kan op een van de volgende manieren worden geleverd: A)

Met accu’s (WET of GEL) op de machine gemonteerd, klaar voor gebruik 1. Controleer of de accu’s via de stekker (12) op de machine zijn aangesloten. 2. Steek de contactsleutel (80) in het contact en draai deze in stand ‘I’. Als het groene lampje (81a) gaat branden, zijn de accu’s klaar voor gebruik. Als het gele (81b) of het rode lampje (81c) gaat branden, moeten de accu’s worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

De accu’s (WET) zijn op de machine gemonteerd, maar bevatten geen elektrolyt 1. Open de afdekking (22) en controleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). 2. Breng de tank voorzichtig (40) omhoog. 3. Verwijder de doppen (54) van de accu’s (53). LET OP! Loodzwavelzuur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts. De accu’s moeten worden gevuld in een goed geventileerde ruimte. Draag werkhandschoenen. 4. Vul de cellen van de accu met loodzwavelzuur voor accu’s (densiteit van 1,27 op 1,29 kg bij 25°C) aan de hand van de instructies in de gebruikershandleiding van de accu’s. De juiste hoeveelheid loodzwavelzuur staat in de handleiding van de accu’s. 5. Om beschadiging aan de te behandelen vloer te voorkomen kunt u het water en loodzwavelzuur dat na het opladen boven op de accu blijft liggen met een doek wegvegen. 6. Laat de accu’s enkele minuten staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de gebruikershandleiding van de accu’s. 7. Laad de accu’s op (zie de procedure in het hoofdstuk Onderhoud).

Zonder accu’s 1. Schaf de juiste accu’s aan (Zie het onderdeel Technische eigenschappen). 2. Raadpleeg voor de keuze en montage een gekwalificeerde leverancier. 3. Stel de machine en de acculader (waar van toepassing) in op basis van de gemonteerde accu’s (WET of GEL). Ga daarbij te werk zoals in het volgende deel.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000 (2) 2009-06 A GEBRUIKSAANWIJZING NEDERLANDS DE ACCU’S MONTEREN EN HET TYPE ACCU INSTELLEN (WET OF GEL) Op basis van het gekozen type accu (WET of GEL) stelt u de elektronische installatie van de machine en de acculader (indien van toepassing) in, door als volgt te werk te gaan:

Afstelling van de machine 1. 2. 3. 4. 5. 6.

Draai de contactsleutel (80) naar “I” en kijk wat er in de eerste seconden na het in werking treden van de machine gebeurt: • Als het groene lampje (81a) knippert, is de machine ingesteld op GEL. • Als het rode lampje (81c) knippert, is de machine ingesteld op WET. Als de instelling moet worden gewijzigd, gaat u te werk zoals in de volgende punten wordt beschreven. Schakel de machine uit door de contactsleutel (80) op “0” te zetten. Druk de schakelaars (71) en (73) tegelijkertijd in en houd ze ingedrukt. Draai de contactsleutel (80) daarna naar ‘I’. Laat de schakelaars (71) en (73) binnen 8 seconden na het starten van de machine los. Druk de schakelaar (73) binnen 3 seconden nog een keer kort in en controleer of de led gaat knipperen en de gewenste instelling aangeeft (zoals in punt 1).

Instelling van de acculader (voor machines zonder interne acculader) 7. 8. 9. 10.

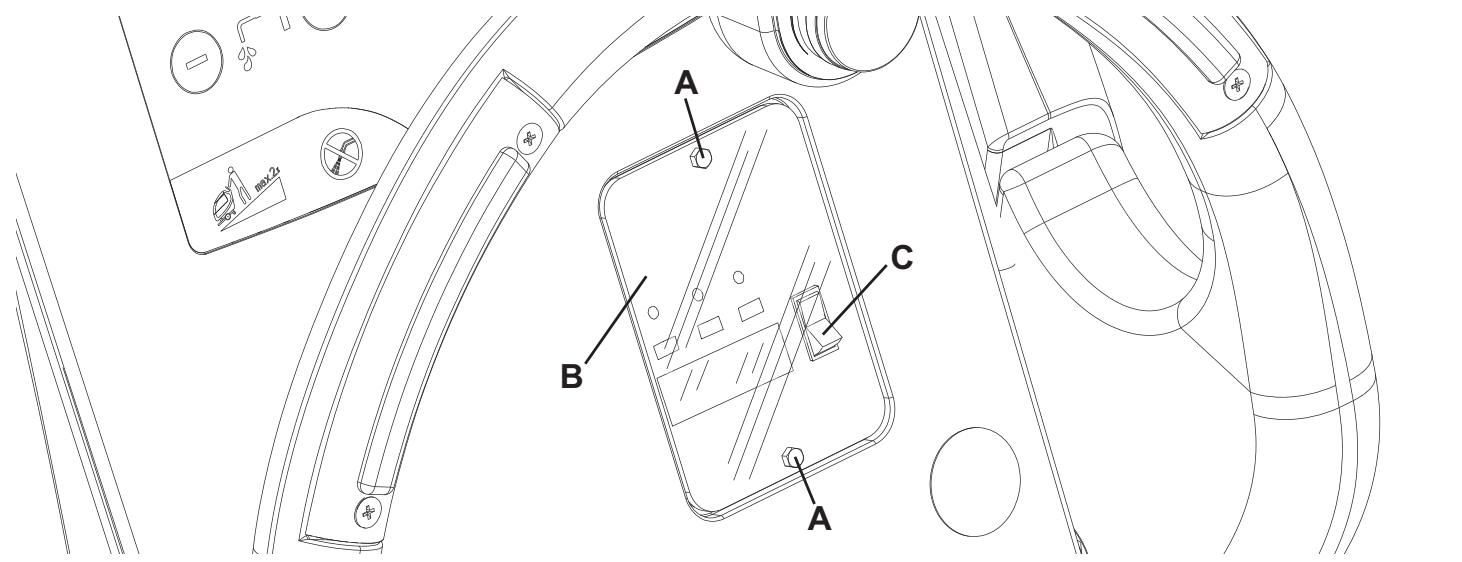

Verwijder de schroeven (A, Afb. 1) van het klepje voor het aflezen van de acculader. Verwijder het klepje (B). Zet de keuzeschakelaar (C) op WET voor accu’s met lood of op GEL voor accu’s met gel. Monteer het klepje (B) en draai de schroeven (A) vast.

De accu’s monteren 11. Open de afdekking (22) en controleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). 12. Breng de tank voorzichtig (40) omhoog. 13. Monteer de accu’s.

Accu’s opladen 14. Laad de accu’s op (zie de procedure in het hoofdstuk Onderhoud).

NEDERLANDS GEBRUIKSAANWIJZING VOOR HET STARTEN VAN DE MACHINE De borstel/padhouder monteren/verwijderen (voor SCRUBTEC 545B - 545BL - 553B - 553BL) 1. 2. 3. 4. 5. 6. 7. 8.

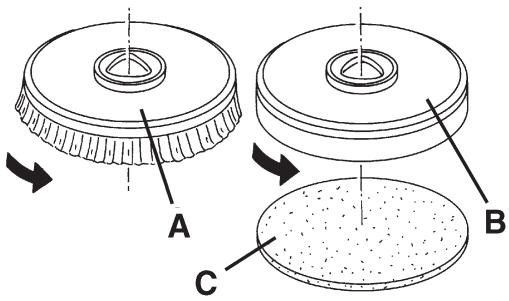

Op de machine kan zowel de borstel (A, Afb. 2) als de padhouder (B) met pad (C) worden gemonteerd, afhankelijk van de uit te voeren werkzaamheden. Steek de contactsleutel (80) in het contact en draai deze in stand ‘I’. Zet, indien aanwezig, de snelheidsregelaar (84) op de laagste stand door deze tegen de klok in te draaien. Plaats de borstel (A) of de padhouder (B) onder het schrobdek (18). Breng het schrobdek op de borstel/padhouder omlaag door het pedaal (11) in te drukken. Zet de contactsleutel (80) in de stand ‘I’. Druk op de schakelaar voor activering van de borstel/padhouder (71). Druk op de knoppen (83) om de borstel/padhouder aan te koppelen en laat daarna los. Herhaal eventueel de handeling totdat de borstel/padhouder wordt vastgekoppeld.

Afbeelding 2 LET OP! (Alleen voor SCRUBTEC 545BL en 553BL): draai de snelheidsregelaar (84) linksom om de machine op minimaal toerental te zetten. Wanneer u de borstel/padhouder wilt loskoppelen, hoeft u alleen maar licht op de knop (83) te drukken waardoor de motor van de borstel/padhouder wordt geactiveerd. 9.

Wanneer u de borstel/padhouder wilt verwijderen, moet het schrobdek omhoog worden gebracht door het pedaal (11) in te drukken. Druk daarna op de schakelaar (75) en wacht totdat de borstel/padhouder tot op de vloer zijn gedaald. Zet de contactsleutel (80) in de stand ‘0’.

Typen beschikbare borstels (voor SCRUBTEC 545B - 545BL - 553B - 553BL) Modellen van 450 mm

9097054000 (2) 2009-06 A GEBRUIKSAANWIJZING NEDERLANDS Handleiding voor toepassing van de borstels/pads (voor SCRUBTEC 545B - 545BL - 553B - 553BL) (alleen aanbevelingen) Modellen

PROLENE PROLITE UNION MIX Algemene reiniging: Beton Terrazzovloeren Keramiektegels/breukstenen Marmer Vinyltegels Rubberen tegels Polijsten: Rubberen tegels Marmer Vinyltegels

De borstel/padhouder monteren/verwijderen (voor SCRUBTEC BOOST 5) 1. 2. 3. 4. 5.

Op de machine kunnen pads (58) zijn gemonteerd afhankelijk van de behandeling die op de vloer moet worden toegepast. Zet de contactsleutel (80) in de stand ‘0’. Zet het schrobdek (57) omhoog door op het pedaal (11) te drukken. Monteer de pad (58) zodanig dat deze contact maakt met het Boost-schrobdek. Als u de pad wilt verwijderen, voert u de punten 2 tot en met 4 in omgekeerde volgorde uit.

Typen beschikbare pads en borstels (voor BOOST 5) Pads

Handleiding voor toepassing van de borstels (voor SCRUBTEC BOOST 5) (alleen aanbevelingen) Modellen

POLYPROPYLENE NYLON CLEAN GRIT Beton Terrazzovloeren Keramiektegels/breukstenen Marmer Vinyltegels Rubberen tegels

Montage van de trekker 1. 2.

Monteer de trekker (25) en zet hem vast met de wieltjes (26). Sluit daarna de aanzuigslang (15) aan op de trekker. Stel de spanner met het wieltje (27) af zodat de achterste rubber over de hele lengte de vloer raakt.

9097054000 (2) 2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

NEDERLANDS GEBRUIKSAANWIJZING Het reservoir van de schoonmaakoplossing of het spoelwater vullen OPMERKING Wanneer de machine is voorzien van een Chemical Mixing System [stelhendel (77) (optioneel)], moet er schoon water in de tank worden gegoten; giet anders reinigingsmiddel in de tank. 1.

(Voor machines zonder Chemical Mixing System) Gebruik de vulmond (37) om de tank (20) te vullen met een reinigingsmiddel dat geschikt is voor de uit te voeren werkzaamheden. Vul de tank niet volledig met reinigingsmiddel. Zorg dat het niveau enkele centimeters onder de rand staat. Gebruik de slang (17) als referentie. Houd u aan de verdunningsinstructies die op het label van het chemische product van het reinigingsmiddel staan. De temperatuur van het reinigingsmiddel mag niet hoger zijn dan 40°C. LET OP! Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn voor de machine. (Voor machines met Chemical Mixing System) Vul de tank (20) met schoon water met behulp van de vulmond (37). Vul de tank niet volledig met schoon water. Laat het peil tot enkele centimeters onder de rand staan. De temperatuur van het water mag niet hoger zijn dan 40°C.

De reinigingsmiddeltank vullen (voor machines met Chemical Mixing System) 1. 2. 3. 4. 5.

Open de afdekking (22) en controleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Breng de tank voorzichtig (40) omhoog. Open de dop (46). Vul de tank (45) met een reinigingsmiddel dat geschikt is voor de werkzaamheden (geconcentreerd reinigingsmiddel). Vul het reservoir niet volledig met reinigingsmiddel. Laat het peil tot enkele centimeters onder de rand staan. WAARSCHUWING! Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn voor de machine. OPMERKING Bij een nieuw systeem, een systeem dat is geleegd voor reiniging, etc. moeten de slangen van het Chemical Mixing System eerst vollopen voordat u aan het werk kunt.

Bereid de machine voor zoals werd beschreven in het vorige deel. Steek de contactsleutel (80) in het contact en draai deze in stand ‘I’. Controleer of het groene lampje (81a) brandt (accu opgeladen). Wanneer het gele lampje (81b) of het rode lampje (81c) gaat branden, zet de contactsleutel dan op ‘0’ en laad de accu’s op (zie de procedure in het hoofdstuk Onderhoud). Zet deze op de werkplek: • door de machine met de handen op het stuur (2) te duwen (alleen voor SCRUBTEC 545B en 553B). • door de machine te starten met de handen op het stuur (2) en een knop (83) voor vooruit of een knop (83) tegelijkertijd met de knop (78) voor de achteruitversnelling in te drukken (alleen voor SCRUBTEC 545BL, 553BL en BOOST 5). De bewegingssnelheid is instelbaar met de regelaar (84). Breng de trekker (25) omlaag met de hendel (10). Breng het schrobdek met de borstelhouder/padhouder omlaag door het pedaal (11) in te drukken. Druk op de schakelaar voor activering van de borstel/padhouder en het aanzuigsysteem (71). Activeer de stelschakelaars voor de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden. Start de reinigingswerkzaamheden en verplaats de machine zoals in punt 3. Stel de maximale snelheid eventueel in met de regelaar (84). Wanneer alleen het aanzuigsysteem moet werken, stopt u de borstel/padhouder en het aanzuigsysteem met de schakelaar (71) en drukt u daarna op de schakelaar voor het aanzuigsysteem (73). OPMERKING Om de machine te laten bewegen moeten de knoppen (83) links of rechts of tegelijk ingedrukt worden.

De machine stoppen 10. Stop de machine met de handen op het stuur (2) (alleen voor SCRUBTEC 545B en 553B). Stop de machine door de knoppen (83) los te laten (alleen voor SCRUBTEC 545BL, 553BL en BOOST 5). 11. Stop de borstel/padhouder en het aanzuigsysteem door de schakelaar (71) in te drukken. 12. Breng het schrobdek met de borstelhouder/padhouder omhoog door het pedaal (11) in te drukken. 13. Breng de trekker (25) omhoog met de hendel (10). 14. Controleer of de machine niet uit zichzelf kan bewegen.

9097054000 (2) 2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

NEDERLANDS GEBRUIKSAANWIJZING MACHINE IN GEBRUIK (WASSEN/DROGEN) 1. 2. 3. 4. 5.

Start de machine zoals werd beschreven in het vorige deel. Activeer eventueel de schakelaars voor regeling van de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden. Stop eventueel de machine en draai het stelwieltje voor de trekker (27) zodanig dat de achterste rubber over de hele lengte de vloer raakt. Stop eventueel de machine en draai het stelwieltje (28) links of rechts om het recht naar voren bewegen van de machine af te stellen. Stop eventueel de machine en draai het stelwieltje voor de bewegingssnelheid van de machine (29) (alleen voor SCRUBTEC 545B en 553B) door als volgt te werk te gaan: • bij linksom draaien neemt de bewegingssnelheid toe; • bij rechtsom draaien neemt de bewegingssnelheid af. OPMERKING Nilfisk Alto raadt u aan de rechterzijde van de machine eerst richting de muur te laten gaan om de vloer tegen de muur te reinigen/drogen, zoals in afbeelding 3.

A B P100106A Afbeelding 3 WAARSCHUWING! Laat de borstel/padhouder niet ingeschakeld terwijl de machine stilstaat, met name wanneer u met de extra druk ingeschakeld werkt, om te voorkomen dat het oppervlak beschadigd raakt.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

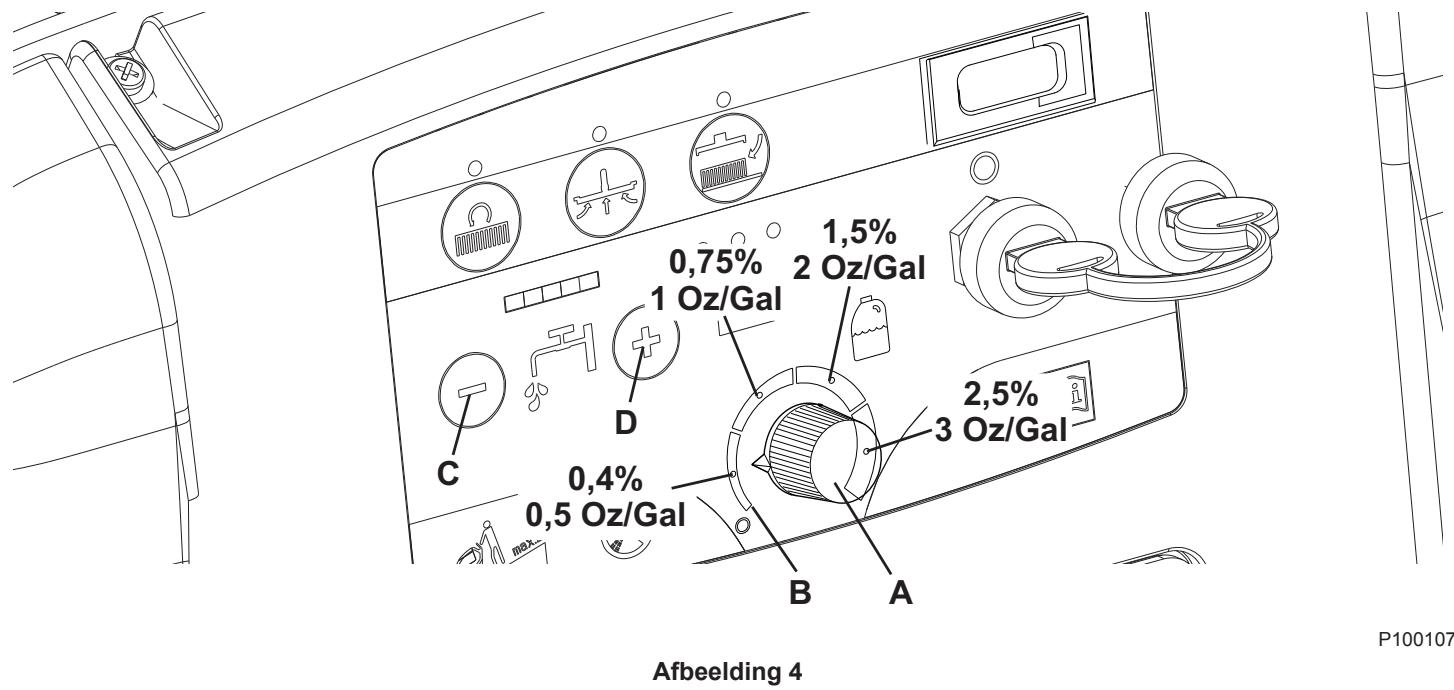

9097054000 (2) 2009-06 A GEBRUIKSAANWIJZING NEDERLANDS Afstelling van de toevoer van het reinigingsmiddel in het spoelwater (Voor machines met Chemical Mixing System) 1. Draai de hendel (A, Afb. 4) rechtsom om de concentratie van het reinigingsmiddel te verhogen en linksom om de concentratie te verlagen. 2. De gemiddelde concentratie van het gebruikte reinigingsmiddel, overeenkomend met de 4 gekleurde zones op de schaal, is gelijk aan de waarden in de afbeelding. 3. Draai de hendel (A) linksom tot onderaan de schaal om de hoeveelheid reinigingsmiddel te verhogen. OPMERKING De concentratie reinigingsmiddel blijft constant, ook als de toevoer van het spoelwater met de knoppen (C) of (D) wordt gevarieerd.

Werken met de functie voor extra druk van de borstel/padhouder Wanneer het vuil op de vloer moeilijk is te verwijderen, kunt u met extra druk op de vloer van de borstel/padhouder werken door het pedaal (11) in de stand (11c) te zetten. WAARSCHUWING! Als de motor van de borstel/padhouder overbelast wordt omdat vreemde voorwerpen de beweging belemmeren of bij een erg agressieve vloer/borstels, zorgt een beveiligingssysteem dat de motor na ongeveer een minuut continue overbelasting stopt. Een overbelaste toestand wordt aangegeven door drie knipperende lampjes (81a, 81b, 81c). Als de overbelasting tijdens de werkzaamheden met extra druk ingeschakeld (11c) wordt waargenomen, zet u het pedaal in de stand (11b). Als de overbelasting blijft aanhouden, stopt de borstel/padhouder. Als u het werk wilt hervatten nadat de borstel/pad is stopgezet vanwege overbelasting, moet u de machine uitschakelen en de contactsleutel (80) in de stand ‘0’ zetten. Start de machine door de contactsleutel (80) op ‘I’ te zetten.

Ontlading van de accu’s tijdens de werkzaamheden Zolang het groene lampje (81a) brandt, laten de accu’s de machine normaal werken. Wanneer het groene lampje (81a) uit gaat en het gele lampje (81b) gaat branden, moeten de accu’s worden opgeladen. De machine kan nu nog enkele minuten werken (afhankelijk van de eigenschappen van de gebruikte accu en de uit te voeren werkzaamheden). Wanneer het rode lampje (81c) gaat branden, werkt de machine niet meer. Na enkele seconden wordt de borstel/padhouder automatisch gestopt; alleen het aanzuigsysteem en (alleen voor SCRUBTEC 545BL, 553BL en BOOST 5) het aandrijfsysteem blijven werken, zodat eventuele natte delen van de vloer kunnen worden gedroogd en de machine naar een plaats kan worden gebracht waar de accu’s kunnen worden opgeladen. WAARSCHUWING! Als de accu’s bijna leeg zijn, mag u niet door blijven werken om schade aan de accu’s en een kortere levensduur te voorkomen.

9097054000 (2) 2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

NEDERLANDS GEBRUIKSAANWIJZING DE TANKS LEGEN Een automatisch sluitsysteem met vlotter (36) zorgt dat het aanzuigsysteem niet meer werkt als de vuilwatertank (21) vol is. Wanneer het aanzuigsysteem wordt gestopt, merkt u dit doordat het geluidsniveau van de motor voor het aanzuigsysteem toeneemt of doordat de vloer niet meer wordt gedroogd. WAARSCHUWING! Wanneer het aanzuigsysteem per ongeluk wordt uitgeschakeld (bijvoorbeeld wanneer de vlotter eerder ingrijpt als de machine met een plotselinge beweging wordt stopgezet), kunt u het systeem weer activeren door het met de schakelaar (73) uit te schakelen, de afdekking (22) te openen en te controleren of de vlotter in het rooster (36) tot het niveau van het water is gedaald; sluit daarna de afdekking (22) en start het aanzuigsysteem weer met de schakelaar (73). Als de vuilwatertank (21) vol is, kunt u de tank als volgt legen.

Tank met vuil water legen 1. 2. 3. 4. 5.

Stop de machine. Breng het schrobdek met de borstelhouder/padhouder omhoog door het pedaal (11) in te drukken. Breng de trekker (25) omhoog met de hendel (10). Breng de machine naar de aangewezen ‘verzamelzone’. Leeg de vuilwatertank met behulp van de flexibele slang (16). Vul na de werkzaamheden het reservoir met schoon water.

Tank met reinigingsmiddel/schoon water legen 1. 2.

Voer de voorgaande punten 1 tot en met 4 uit. Leeg de tank met reinigingsmiddel met de flexibele slang (17). Vul na de werkzaamheden het reservoir met schoon water.

NA GEBRUIK VAN DE MACHINE Als u klaar bent, moet u de volgende handelingen uitvoeren voordat u machine achterlaat: 1. Verwijder de borstel/padhouder zoals in het betreffende deel wordt uitgelegd. 2. Leeg de tanks (20 en 21) aan de hand van de specifieke delen in de handleiding. 3. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine moeten worden uitgevoerd (zie het hoofdstuk Onderhoud). 4. Zet de machine op een droge, schone plaats en houd de borstel/padhouder en de trekker gedemonteerd of omhoog.

LANGE PERIODE VAN STILSTAND Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren: 1. Voer de handelingen uit het deel ‘Na gebruik van de machine’ uit. 2. Ontkoppel de stekker (12) van de accu’s.

EERSTE GEBRUIKSPERIODE Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controleren. Controleer of de zichtbare onderdelen intact zijn en geen lekkage vertonen.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000 (2) 2009-06 A GEBRUIKSAANWIJZING NEDERLANDS ONDERHOUD De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud. LET OP! De handelingen moeten worden uitgevoerd op een uitgeschakelde machine met ontkoppelde accu’s. Lees echter eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert. Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum. In deze handleiding staan na het normale onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures. De procedures voor de onderhoudswerkzaamheden die niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA Dagelijks, na gebruik van de machine

Accu’s opladen Reiniging van de trekker Reiniging van de borstel/pad Reiniging van de tanks, van het aanzuigrooster met vlotter en controle van de pakking van de afdekking Reiniging en ontluchting van het Chemical Mixing System (optioneel) Controle en vervanging van de rubbers van de trekker Reiniging van het filter voor het reinigingsmiddel/schoon water Reiniging van het filter voor de motor van het aanzuigsysteem Controle van het peil van de vloeistof in de WET-accu’s Controle van de bevestiging van schroeven en moeren

Controle of vervanging van de koolborstels voor de motor van de borstel/padhouder

Controle of vervanging van de koolborstels van de motor van het aanzuigsysteem

Controle of vervanging van de koolborstels van de motor voor het aandrijfsysteem (alleen voor SCRUBTEC 545BL, 553BL en BOOST 5)

Vervanging van de trillingdempers (alleen voor BOOST 5)

(1) En na de eerste 8 bedrijfsuren. (2) Onderhoud door een geautoriseerd Nilfisk Alto-servicecentrum.

9097054000 (2) 2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

NEDERLANDS GEBRUIKSAANWIJZING ACCU’S OPLADEN OPMERKING Laad de accu’s op als het gele lampje (81b) of het rode lampje (81c) gaat branden of na voltooiing van de werkzaamheden. WAARSCHUWING! Houd de accu’s altijd opgeladen, omdat de levensduur van de accu’s dan langer is.

WAARSCHUWING! Als de accu’s leeg zijn, zorg dan dat ze dat niet te lang blijven, omdat de levensduur van de accu anders minder wordt. Controleer minstens een keer per week of de accu’s zijn opgeladen. WAARSCHUWING! Wanneer u de accu’s met een externe acculader gaat opladen, gebruik dan een acculader die geschikt is voor het type accu dat is gemonteerd. WAARSCHUWING! Tijdens het opladen van de WET-accu’s komt het zeer explosieve waterstofgas vrij. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu’s mag er niet gerookt worden. Houd de tank geopend als de accu’s worden opgeladen. LET OP! Let tijdens het opladen van de accu’s goed op dat er geen vloeistof uit de accu’s loopt. Deze vloeistof is een bijtende stof. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

Voorbereidende handelingen 1. 2. 3. 4. 5.

Open de afdekking (22) en controleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Zet de machine op een plaats waar de accu’s kunnen worden opgeladen. Zet de contactsleutel (80) in de stand ‘0’. Breng de tank voorzichtig (40) omhoog. Alleen voor WET-accu’s: • Controleer het elektrolytpeil van de accu’s (53); vul het peil eventueel bij via de doppen (54). • Laat alle doppen (54) open als u de accu’s daarna oplaadt. • Reinig indien nodig de bovenkant van de accu’s. Laad de accu’s op een van de volgende manieren op, afhankelijk van de aanwezigheid van een elektronische acculader (90) op de machine.

Accu’s met externe acculader opladen 1. 2. 3. 4. 5. 6. 7.

Controleer of de externe acculader geschikt is aan de hand van de betreffende handleiding. De nominale spanning van de acculader moet gelijk zijn aan 24 V. Ontkoppel de stekker (12) van de accu’s en sluit die op de externe acculader aan. Sluit de acculader aan op het stroomnet. Na het opladen ontkoppelt u de acculader van het stroomnet en haalt u de stekker (12) los. (Alleen voor WET-accu’s) Controleer het peil van de elektrolyt van de accu’s en sluit alle doppen (54). Sluit de stekker (12) van de accu’s weer aan op de aansluiting op de machine. Breng de tank voorzichtig (40) omlaag.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000 (2) 2009-06 A GEBRUIKSAANWIJZING NEDERLANDS Accu’s met geïntegreerde acculader (optioneel) opladen op de machine 1.

Sluit de kabel (6) van de acculader opnieuw aan op het stroomnet [de spanning en de frequentie van het stroomnet moeten overeenkomen met de waarden van de acculader, zie het plaatje (34) op de machine]. Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld. Het rode lampje (94) brandt op het bedieningspaneel van de acculader om aan te geven dat de acculader de accu’s oplaadt. Als het groene lampje (92) brandt, is het opladen van de accu’s voltooid. Wanneer de accu’s volledig zijn opgeladen, koppelt u de kabel (6) van de acculader los van het stroomnet en bevestigt u deze in de betreffende bevestiging (7). Breng de tank voorzichtig (40) omlaag. OPMERKING Zie voor meer informatie over de werking van de acculader (90) de betreffende handleiding.

CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE (Alleen wanneer de machine is voorzien van een urenteller) 1. zet de contactsleutel (80) in de stand ‘I’. 2. Druk op de schakelaar (73) en lees op de urenteller (79) het totaal aantal bedrijfsuren (reinigen/drogen) af dat door de machine is uitgevoerd. 3. Druk nog een keer op de schakelaar (73). 4. Zet de contactsleutel (80) in de stand ‘0’.

REINIGING VAN DE TREKKER OPMERKING De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat zijn.

WAARSCHUWING! Wij raden u aan werkhandschoenen te dragen als u de trekker reinigt omdat er vuil aan kan blijven hangen. 1. 2. 3. 4. 5. 6. 7.

Zet de machine op een vlakke ondergrond. Zet de contactsleutel (80) in de stand ‘0’. Breng de trekker (25) omlaag met de hendel (10). Draai de wieltjes (26) los en verwijder de trekker (25). Ontkoppel de aanzuigslang (15) van de trekker. Spoel en reinig de trekker (Afb. 4). Haal met name de vuiltjes en troep uit de geleidingsruimten (A, Afb. 4) en uit de aanzuigopening (B). Controleer of de voorste rubber (C) en de achterste rubber (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het geval is, moeten ze worden vervangen (zie de procedure in het volgende hoofdstuk). Monteer de trekker weer in de omgekeerde volgorde van demontage.

9097054000 (2) 2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

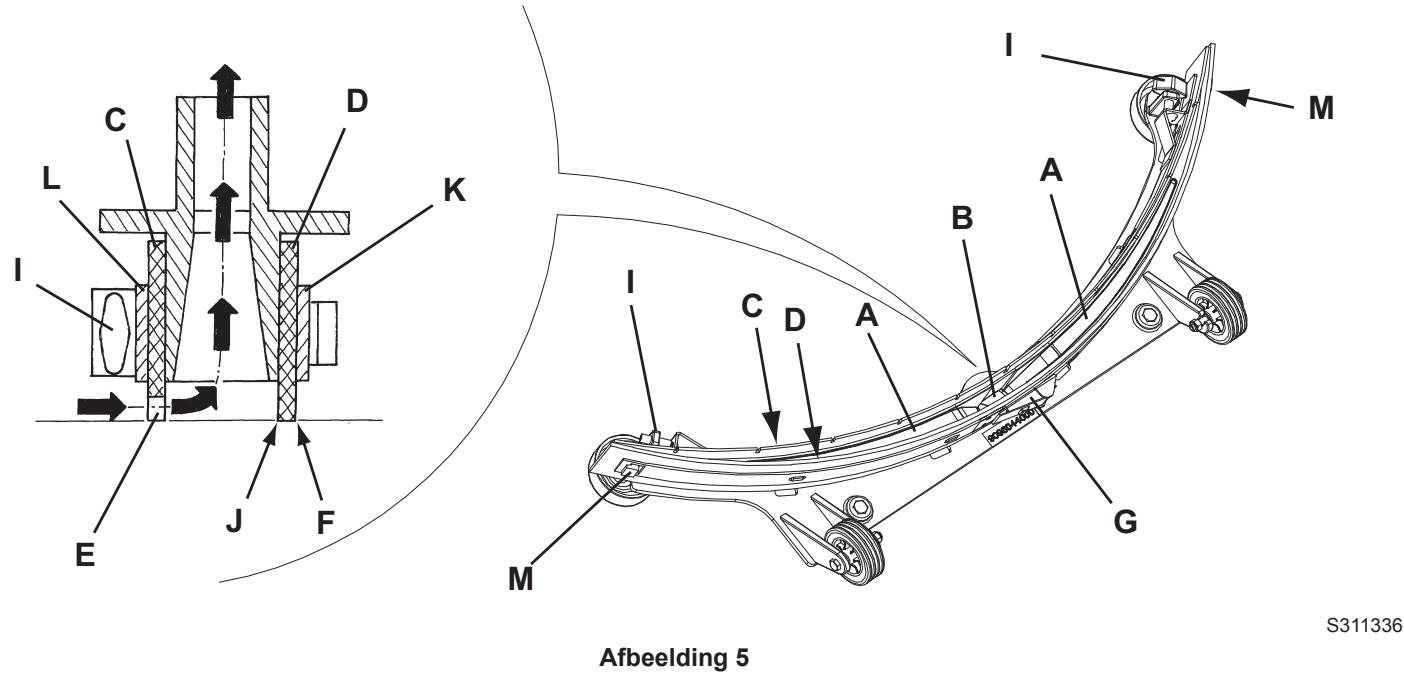

Reiniging van de trekker (Afb. 5), zie hiervoor het vorige deel. Controleer of de strook (E, Afb. 5) van de voorste rubber (C) en de strook (F) van de achterste rubber (D) tegelijkertijd over de hele lengte op een controlevlak steunen. Als dat niet het geval is, moet u ze als volgt in hoogte verstellen: • Verwijder de trekstang (G), ontkoppel de houders (M) en stel de achterste rubber (D) af; koppel de houders weer aan en monteer de trekstang. • Draai de wieltjes (I) los en stel de achterste rubber (C) af. Draai de wieltjes daarna weer vast. Controleer of de voorste rubber (C) en de achterste ruimte (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het geval is, moeten ze worden vervangen. Dat doet u als volgt. Controleer ook of de voorste rand (J) van de achterste rubber niet is versleten. Als dat wel het geval is, kan de rubber zelf kapot gaan. Vervang deze door een van de andere drie randen die nog heel zijn. Als de andere randen ook zijn versleten, moet u de rubber vervangen. Dat doet u als volgt: • Verwijder de trekstang (G), koppel de houders (M) los en verwijder de bevestigingsband (K); vervang of rouleer daarna de voorste rubber (D). Monteer de rubber weer in de omgekeerde volgorde van demontage. • Draai de wieltjes (I) los en verwijder de bevestigingsband (L). Vervang daarna de voorste rubber (C). Monteer de rubber weer in de omgekeerde volgorde van demontage. Na het vervangen (of roteren) van de rubbers moet u de hoogte van de rubbers afstellen zoals eerder beschreven. Sluit de aanzuigslang (15) aan op de trekker. Monteer de trekker (25) en draai de wieltjes (26) vast. Stel eventueel het stelwieltje van de trekker (27) af.

I D C L M A K B I I J C D A G F E M S311336

REINIGING VAN DE BORSTELS/PADS WAARSCHUWING! Wij raden u aan werkhandschoenen te dragen als u de borstel/pad reinigt omdat er vuil aan kan blijven hangen. 1. 2. 3. 4.

Verwijder de borstel/pad van de machine zoals werd beschreven in het hoofdstuk Gebruik. Reinig en spoel de borstel/pad met water en reinigingsmiddel. Controleer of de haren van de borstel heel zijn en niet overmatig versleten. Anders moet de borstel worden vervangen. Controleer of de pad overmatig is versleten, vervang deze anders.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

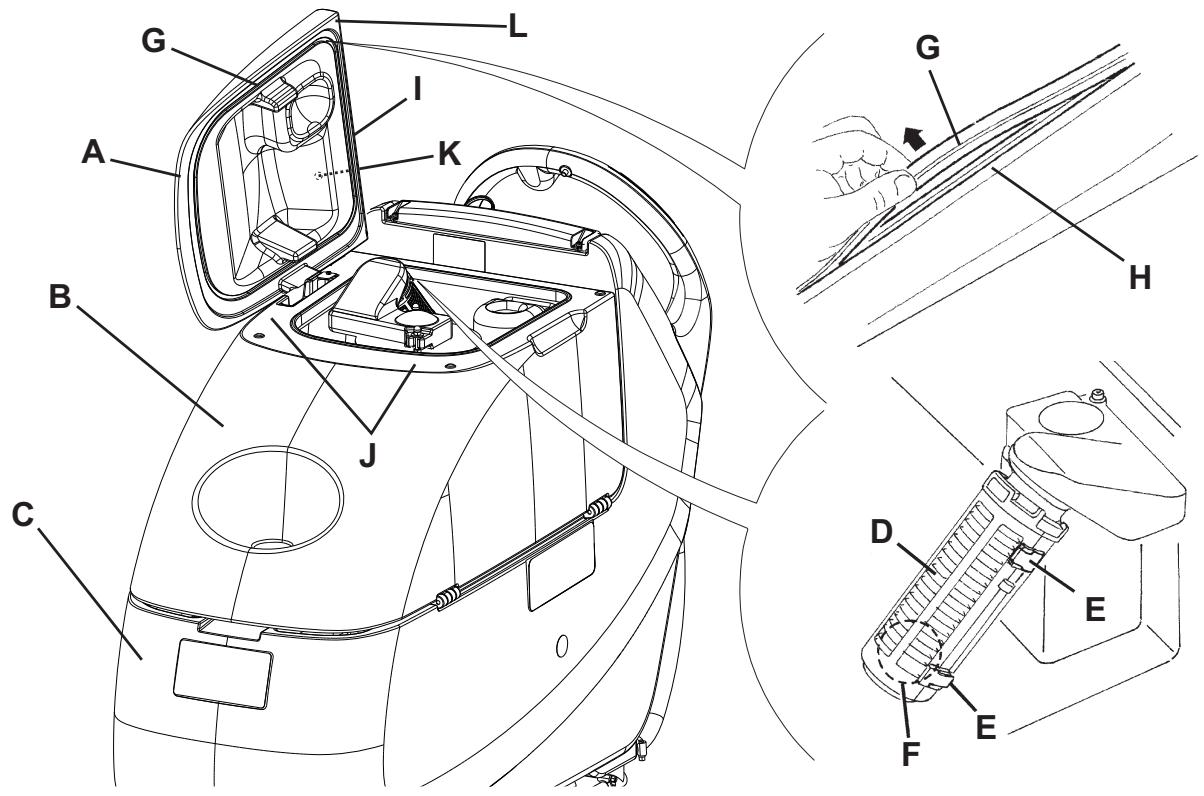

Breng de machine naar de aangewezen ‘verzamelzone’. Zet de contactsleutel (80) in de stand ‘0’. Open de afdekking (A, Afb. 6) in de stand voor spoelen (L). Reinig en spoel de afdekking (A), de tanks (B en C) en het aanzuigrooster met automatische sluiting met vlotter (D) met schoon water. Verwijder het water uit de tanks met de slangen (16 en 17). Koppel eventueel de steunen (E) los, open het rooster (D) en haal de vlotter (F) eruit. Reinig deze met zorg en plaats weer terug. Controleer of de pakking (G) van de afdekking van de tank heel is. OPMERKING De pakking (G) zorgt dat er voldoende druk wordt opgebouwd in de tank. Dat is nodig om het vuile water naar binnen te zuigen.

Vervang zo nodig de pakking (G) door deze uit de bevestiging (H) te halen. Als u een nieuwe pakking monteert, moet u de bevestiging (I) plaatsen zoals in de afbeelding (midden achter). Controleer of ook alle oppervlakken (J) waarmee de pakking (G) contact maakt onbeschadigd zijn en geschikt voor bevestiging van de pakking zelf. OPMERKING Via de opening (K) kan de lucht in de spouw van de afdekking worden afgevoerd, zodat de druk in de tank op peil blijft.

Zet de machine op een vlakke ondergrond. Zet de contactsleutel (80) in de stand ‘0’. Open de vuilwatertank. Haal eventueel het water uit de tank met de slang zodat u het filter kunt zien. Controleer of het voorfilter schoon is. Reinig het eventueel met water en met perslucht, plaats het daarna terug. Voer de punten 1, 2 en 3 in de omgekeerde volgorde uit.

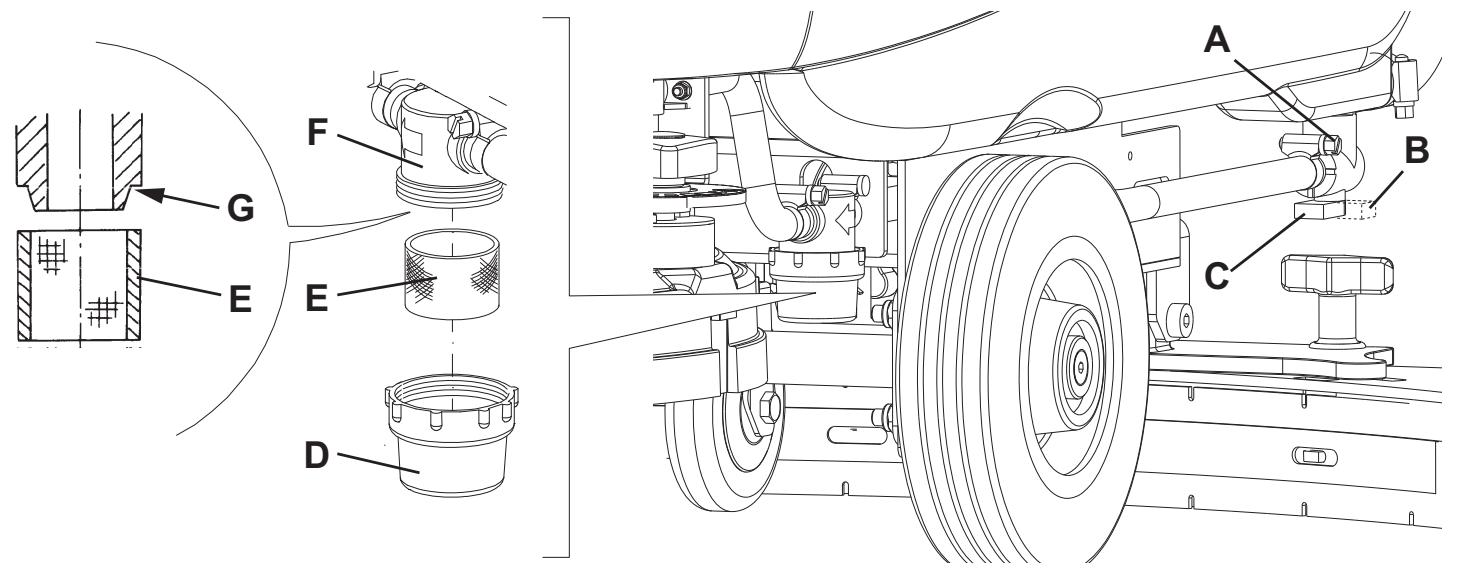

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL/SCHOON WATER 1. 2. 3. 4.

Zet de machine op een vlakke ondergrond. Zet de contactsleutel (80) in de stand ‘0’. Sluit het kraantje van het reinigingsmiddel (A, Afb. 7) dat zich onder de machine bevindt, achter het achterwiel rechts. Het kraantje (A) is gesloten als hij in de stand (B) ten opzichte van de slangen staat; hij is geopend als hij in de stand (C) staat. Verwijder de transparante afdekking (D) en verwijder daarna het filterrooster (E). Reinig ze en monteer ze weer in de steun (F). OPMERKING Plaats het filterrooster (E) op de juiste manier terug in de houder (G) van de steun (F).

Open het kraantje (A).

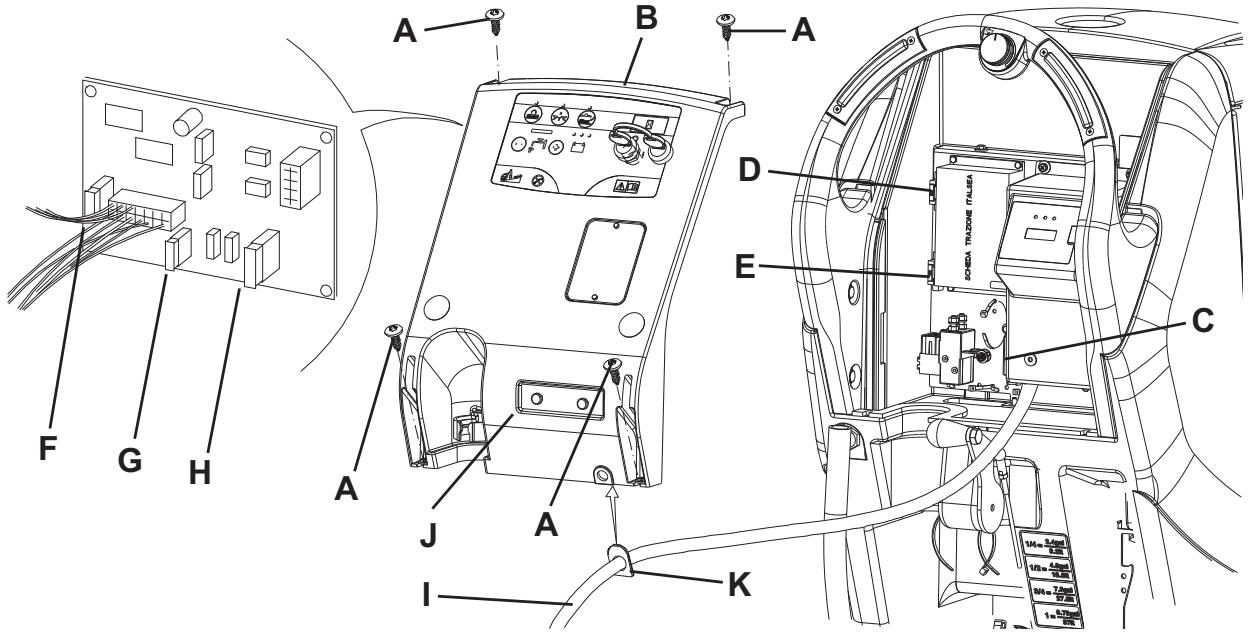

Ontkoppel de stekker van de accu’s (12). Verplaats de aftapslang van het vuile water (16). Verwijder, waar van toepassing, de kabel van de acculader (I, Afb. 8) uit de steun (J). Verwijder de schroeven (A) en verplaats voorzichtig de rijbediening (B) waarbij het rubberen dopje (K) uit de houder op de rijbediening (B) wordt gehaald. Controleer / vervang de volgende zekeringen: C) Zekering F1, schrobdek borstelhouder: (40 A) D) Zekering F2, aanzuigsysteem: (30 A) E) Zekering F3, aandrijfsysteem: (30 A) (*) F) Zekering F4, signaleringscircuits: (3 A) G) Zekering F5, loskoppeling borstel/padhouder: (20 A) H) Zekering F6, pompen: (3 A) (*)

Alleen voor SCRUBTEC 545BL, 553BL en BOOST 5

Voer de punten 1 tot en met 4 in de omgekeerde volgorde uit.

B A A D E C F G H A J A K I P100110

REINIGING VAN DE TANK MET REINIGINGSMIDDEL (Voor machines met Chemical Mixing System) Reinig de tank met reinigingsmiddel (45) en ga daarbij als volgt te werk: 1. Breng de machine naar de aangewezen ‘verzamelzone’. 2. Open de afdekking (22) en controleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Sluit de afdekking (22). 3. Breng de tank voorzichtig (40) omhoog. 4. Draai de dop (46) los en ontkoppel de slang (50) uit de tank (45). 5. Verwijder de tank. 6. Spoel en reinig de tank in het aangewezen gebied. 7. Monteer de tank (45) en sluit de slang (50) aan. 8. Nadat de tank van het reinigingsmiddel is geleegd, moet het Chemical Mixing System worden gereinigd, door het systeem alleen met schoon water te laten werken. OPMERKING Ontlucht het systeem als het Chemical Mixing System zeer vuil of aangekoekt is en na lange perioden waarin de machine niet is gebruikt of gereinigd.

Waarschijnlijke oorzaak

De motoren werken niet: er gaat geen enkel lampje branden

Stekker accu’s (12) ontkoppeld

Accu’s helemaal leeg

De machine beweegt niet. (Alleen voor SCRUBTEC 545BL, 553BL en BOOST 5)

De machine is gestart met de contactsleutel (80) terwijl de knoppen (83) ingedrukt worden gehouden

Zet de contactsleutel (80) op ‘0’ en herhaal de startprocedure zonder de knoppen (83) in te drukken

De lampjes (81) knipperen tegelijkertijd

De motor van het schrobdek is overbelast

Gebruik een minder agressieve borstel die beter geschikt is voor de ondergrond of werk niet met de extra druk ingeschakeld

De borstel werkt niet; het rode lampje (81c) brandt Lege accu’s Vuilwatertank (21) vol

Laad de accu’s op Leeg de tank

Flexibele slang (15) ontkoppeld van de trekker Aansluiten Onvoldoende aanzuiging van het vuile water

Onvoldoende toevoer van het reinigingsmiddel naar de borstel

Aanzuigrooster (36) beschadigd of vlotter gesloten

Reinig het rooster of controleer de vlotter

Trekker (25) vuil of rubbers van de trekker versleten of beschadigd

Reinig en controleer de trekker

Afdekking van de tanks is niet goed gesloten of pakking (31) beschadigd

Sluit de afdekking op de juiste manier of vervang de pakking

Filter voor reinigingsmiddel/schoon water (51) vuil

Tank vuil (verstopping van de uitlaat)

Tank Chemical Mixing System (optioneel) vuil/ Reinig met ontluchtingscyclus aangekoekt

Trekker maakt groeven

Vuil onder de rubbers van de trekker

Rubbers van de trekker versleten, gespleten of gescheurd

Trekker niet afgesteld met het wieltje (27)

OPMERKING Als de machine met de optioneel gemonteerde acculader is aangeschaft, werkt de machine niet zonder de acculader op de machine. Als u problemen heeft met de acculader, kunt u het beste contact opnemen met een bevoegd servicecentrum. Neem voor meer informatie contact op met de Nilfisk Alto-servicecentra. Zij beschikken over de servicehandleiding.

VERWIJDERING Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht. Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht: – Accu’s – Borstels/pads – Kunststof slangen en onderdelen – Elektrische en elektronische onderdelen (*) (*)

Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilfisk Alto-kantoor.
