BETRIEBSANLEITUNG DEUTSCH INHALTSVERZEICHNIS EINLEITUNG 2 ZIEL UND INHALT DER BETRIEBSANLEITUNG 2 ADRESSATEN 2 AUFBEWAHRUNG DER BETRIEBSANLEITUNG 2 KONFORMITÄTSERKLÄRUNG 2 IDENTIFIZIERUNGSDATEN 2 ANDERE REFERENZANLEITUNGEN 2 ERSATZTEILE UND WARTUNG 2 ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN 3 FUNKTIONSEIGENSCHAFTEN 3 HINWEIS 3

AUSPACKEN/LIEFERUNG 3 SICHERHEIT 3 BENUTZTE SYMBOLE 3 ALLGEMEINE HINWEISE 4

GERÄTEBESCHREIBUNG 6 GERÄTEAUFBAU 6 SCHALTTAFEL 8 LADEGERÄTSICHTFENSTER (optional) 8 ZUBEHÖR/SONDERAUSSTATTUNG 9 TECHNISCHE DATEN 9 SCHALTPLAN (SCRUBTEC 545B - 553B) 10 SCHALTPLAN (SCRUBTEC 545BL - 553BL - BOOST 5) 11

BETRIEB 12 BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN 12 INSTALLATION DER BATTERIEN UND EINSTELLUNG DES BATTERIETYPS (WET O GEL) 13 VOR DEM EINSCHALTEN DES GERÄTS 14 GERÄT EINSCHALTEN UND ABSTELLEN 17 GERÄT IN BETRIEB (WASCHEN/TROCKNEN) 18 TANKS ENTLEEREN 20 NACH DER GERÄTEBENUTZUNG 20 LANGE STILLLEGUNG DES GERÄTS 20 ERSTE BETRIEBSZEIT 20

WARTUNG 21 ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG 21 BATTERIEN LADEN 22 BETRIEBSSTUNDEN DES GERÄTS ÜBERPRÜFEN 23 SAUGLIPPE REINIGEN 23 SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN 24 BÜRSTEN/PADS REINIGEN 24 TANKS UND ANSAUGGITTER MIT SCHWIMMER REINIGEN UND DECKELDICHTUNG ÜBERPRÜFEN 25 FILTER DES ANSAUGANLAGENMOTORS REINIGEN 26 REINIGUNGSLÖSUNGS-/FRISCHWASSERFILTER REINIGEN 26 SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN 27 REINIGUNGSMITTELTANK REINIGEN 27

FEHLERSUCHE 28 VERSCHROTTUNG 28

9097054000(2)2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

DEUTSCH BETRIEBSANLEITUNG EINLEITUNG ANMERKUNG Die in Klammern angegebenen Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellten Bauteile.

ZIEL UND INHALT DER BETRIEBSANLEITUNG Diese Betriebsanleitung stellt der Bedienperson alle für den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des Geräts erforderlichen Informationen zu Verfügung. Sie enthält Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung, Ersatzteilen und Verschrottung. Vor allen Arbeiten an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zu lesen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilfisk Alto.

ADRESSATEN Diese Betriebsanleitung richtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausführen. Nilfisk Alto haftet nicht für Schäden, die durch Nichteinhaltung dieses Verbots verursacht werden.

AUFBEWAHRUNG DER BETRIEBSANLEITUNG Die Betriebsanleitung ist in der Nähe des Geräts in der dafür vorgesehen Mappe, geschützt vor Flüssigkeiten o.Ä., welche die Lesbarkeit beeinträchtigen könnten, aufzubewahren.

KONFORMITÄTSERKLÄRUNG Die mit dem Gerät gelieferte Konformitätserklärung bescheinigt, dass das Gerät den geltenden Rechtsvorschriften entspricht. ANMERKUNG Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigefügten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN Seriennummer und Gerätemodell sind auf dem Schild (34) angegeben. Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des Geräts. Diese Informationen sind für die Bestellung von Ersatzteilen erforderlich. Bitte notieren Sie hier die Gerätedaten.

GERÄTEMODELL GERÄTESERIENNUMMER ANDERE REFERENZANLEITUNGEN –

Handbuch des elektronischen Ladegeräts, das – sofern im Lieferumfang enthalten – als Teil dieser Betriebsanleitung zu betrachten ist Außerdem sind folgende Anleitungen verfügbar: – Service-Anleitung (beim Nilfisk-Alto-Kundendienst einsehbar) – Ersatzteilkatalog (im Lieferumfang enthalten)

ERSATZTEILE UND WARTUNG Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilfisk-Alto-Kundendienst. Immer originale Ersatzteile und Zubehörteile benutzen. Wenden Sie sich für technische Betreuung und die Bestellung von Ersatzteilen und Zubehör an Nilfisk Alto. Bitte stets Modell und Seriennummer angeben.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000(2)2009-06 A BETRIEBSANLEITUNG DEUTSCH

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN Nilfisk Alto entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle als erforderlich erachteten Änderungen und Verbesserungen vorzunehmen. Nilfisk Alto ist nicht verpflichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen. Jegliche Änderung und/oder jegliches Hinzufügen von Zubehörteilen muss von Nilfisk Alto ausdrücklich genehmigt und darf nur von Nilfisk Alto vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN Diese Schrubbautomaten wurden für die Reinigung (Waschen und Trocknen) von glatten und festen Fußböden im privaten und industriellen Bereich und die Bedienung durch Fachpersonal entwickelt und nach erfolgter Sicherheitsprüfung gebaut. Schrubbautomaten sind nicht für die Reinigung von Teppichen oder Teppichböden geeignet.

HINWEIS Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts, rückwärts, vorn, hinten, rechts und links, beziehen sich auf die Bedienperson in Fahrposition mit den Händen am Schubbügel (2).

AUSPACKEN/LIEFERUNG Beim Auspacken des Geräts sind die auf der Verpackung angegebenen Anweisungen gewissenhaft zu befolgen. Bei Gerätelieferung sorgfältig prüfen, ob Verpackung und Gerät beim Transport beschädigt wurden. Liegen offensichtliche Beschädigungen vor, Verpackung aufbewahren, damit sie der Spediteur, der die Lieferung durchgeführt hat, in Augenschein nehmen kann. Für Schadenersatzleistungen unverzüglich mit der Transportfirma in Verbindung setzen. Überprüfen, ob der Lieferumfang des Geräts nachstehender Liste entspricht: 1. Technische Unterlagen: • Betriebsanleitung des Schrubbautomaten • Handbuch des elektronischen Ladegeräts (sofern im Lieferumfang enthalten) • Ersatzteilliste des Schrubbautomaten 2. 1 Stecker für das Ladegerät (für Geräte ohne eingebautes Ladegerät) 3. 2 Flachsicherungen

SICHERHEIT Folgende Symbole weisen auf potentielle Gefahren hin. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum Schutz von Personen und Gegenständen erforderlichen Vorsichtsmaßnahmen. Zur Unfallverhütung ist die Mitarbeit der Bedienperson unabdingbar. Unfallverhütungsmaßnahmen können nicht greifen, wenn die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle, die im Betrieb, am Arbeitsplatz oder beim Transport geschehen können, sind auf das Nichteinhalten von Grundvorsichtsmaßnahmen zurückzuführen. Aufmerksame und umsichtige Bedienpersonen sind daher der beste Schutz vor Unfällen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen unverzichtbar.

BENUTZTE SYMBOLE GEFAHR! Bezeichnet eine, auch potenziell tödliche, Gefahr für die Bedienperson.

ACHTUNG! Deutet eine hohe Unfallgefahr für Personen oder Schäden an Gegenständen an.

HINWEIS! Bezeichnet einen Hinweis oder eine Anmerkung in Bezug auf wichtige oder nützliche Funktionen. Widmen Sie Absätzen, die durch dieses Symbol gekennzeichnet sind, die höchste Aufmerksamkeit. ANMERKUNG Bezeichnet einen Anmerkung zu wichtigen oder nützlichen Funktionen.

NACHSCHLAGEN Weist darauf hin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist.

9097054000(2)2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

DEUTSCH BETRIEBSANLEITUNG ALLGEMEINE HINWEISE In diesem Abschnitt sind Warnhinweise in Bezug auf die potentielle Gefahr von Geräte- und Personenschäden angeführt. GEFAHR! – Vor jeglichen Reinigungs- und Wartungsarbeiten, dem Austausch von Bauteilen oder einem Betriebsartenwechsel Batterie trennen und Schlüssel des Hauptschalters (bzw. Zündschlüssel) abziehen. – Dieses Gerät darf nur von angemessen geschulten Personen verwendet werden. Die Gerätebedienung durch Kinder und Behinderte ist verboten. – Batterien von Funken, Flammen und glühenden Gegenständen fernhalten. Während der normalen Benutzung können explosive Gase austreten. – Bei Arbeiten in der Nähe von elektrischen Bauteilen sind sämtliche Schmuckstücke abzulegen. – Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten. – Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive Pulver, Flüssigkeiten oder Dämpfe befinden: Dieses Gerät ist nicht zum Aufnehmen gefährlicher Stäube geeignet. – Beim Laden der Batterien entsteht hochexplosives Wasserstoffgas. Während des gesamten Batterieladenzyklus die Tankeinheit geöffnet lassen. Batterien nur in gut belüfteten Bereichen und in großem Abstand zu offenen Flammen laden. ACHTUNG! – Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lesen. – Vor der Benutzung des Ladegeräts prüfen, ob Frequenz und Spannung auf dem Gerätetypschild der Netzspannung entsprechen. – Das Kabel des Ladegeräts nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. Das Kabel des Ladegeräts nicht in Türen einklemmen und nicht über scharfe Kanten oder raue Oberflächen ziehen. Mit dem Gerät nicht über das Ladegerätkabel fahren. – Ladegerätkabel von heißen Oberflächen fernhalten. – Gerät nicht verwenden, wenn das Ladegerätkabel oder der Stecker beschädigt sind. Funktioniert das Gerät nicht einwandfrei, ist es beschädigt, ins Wasser gefallen oder wurde es im Freien abgestellt, Gerät zum Kundendienst bringen. – Zur Verringerung der Brand-, Stromschlag- bzw. Verletzungsgefahr das unbeaufsichtigte Gerät nicht ans Stromnetz angeschlossen lassen. Vor Wartungsbearbeitungen, das Ladegerätkabel vom Stromnetz trennen. – Während des Batterieladevorgangs nicht rauchen. – Das Gerät nicht als Spielzeug verwenden. Wird das Gerät in der Nähe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich. – Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfisk Alto empfohlene Zubehörteile verwenden. – Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite Kleidungsstücke nicht in beweglichen Geräteteilen verfangen können. – Um zu vermeiden, dass das Gerät von Unbefugten verwendet wird, Zündschlüssel abziehen. – Das unbeaufsichtigte Gerät gegen unbeabsichtigtes Wegrollen sichern.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000(2)2009-06 A BETRIEBSANLEITUNG DEUTSCH ACHTUNG! – Das Gerät nicht auf Oberflächen mit einem stärkeren als dem auf dem Gerät angegebenen Gefälle einsetzen. – Das Gerät nicht in stark staubiger Umgebung verwenden. – Bei der Geräteverwendung darauf achten, dass weder Personen- noch Sachschäden entstehen. – Nicht gegen Regale oder Gerüste stoßen, vor allem wenn Gegenstände herunterfallen könnten. – Keine Flüssigkeitsbehälter auf dem Gerät abstellen. – Das Gerät nur bei Temperaturen zwischen 0 °C und +40 °C verwenden. – Die Lagertemperatur des Geräts muss zwischen 0 °C und +40 °C liegen. – Die Luftfeuchtigkeit muss zwischen 30 % und 95 % betragen. – Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: Dieses Gerät ist nur für den Trockenbetrieb geeignet und darf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder abgestellt werden. – Vor der Verwendung des Geräts sämtliche Klappen und/oder Deckel schließen. – Bei der Verwendung von Bodenreinigungsmitteln Anweisungen und Hinweise auf der jeweiligen Verpackung beachten. – Vor dem Umgang mit Bodenreinigungsmitteln geeignete Schutzhandschuhe anziehen. – Das Gerät nicht als Transportmittel verwenden. – Zur Vermeidung von Schäden am Fußboden Bürsten bei stehendem Gerät nicht in Betrieb lassen. – Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden. – Die Schutzvorrichtungen des Geräts keinesfalls beschädigen. Alle Anweisungen zur ordentlichen Wartung sind gewissenhaft zu befolgen. – Keine Gegenstände durch Öffnungen in das Gerät fallen lassen. Sind Öffnungen verstopft, Gerät nicht verwenden. Geräteöffnungen frei von Staub, Fasern, Haaren und anderen Fremdkörpern halten, die den Luftstrom verringern können. – Die am Gerät angebrachten Hinweisschilder nicht entfernen oder verändern. – Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen und Wegen zugelassen. – Das Gerät bei Temperaturen unter dem Gefrierpunkt nur mit Vorsicht transportieren. Das im Schmutzwassertank oder in den Leitungen vorhandene Wasser könnte gefrieren und das Gerät schwer beschädigen. – Nur im Lieferumfang enthaltene oder in der Betriebsanleitung angeführte Bürsten und Pads verwenden. Die Verwendung von anderen Bürsten oder Pads kann die Sicherheit beeinträchtigen. – Bei Funktionsstörungen sicherstellen, dass diese nicht auf mangelnde Gerätewartung zurückzuführen sind. Gegebenenfalls Fachpersonal bzw. autorisierten Kundendienst benachrichtigen. – Müssen Bauteile ausgewechselt werden, stets ORIGINALERSATZTEILE beim Kundendienst oder einem autorisierten Vertragshändler anfordern. – Zur Gewährleistung von Gerätesicherheit und -leistung die im entsprechenden Kapitel dieser Betriebsanleitung vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten Kundendienst durchführen lassen. – Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln säubern. – Das Gerät enthält giftige und schädliche Stoffe (Batterien etc.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschriftsmäßig entsorgen!

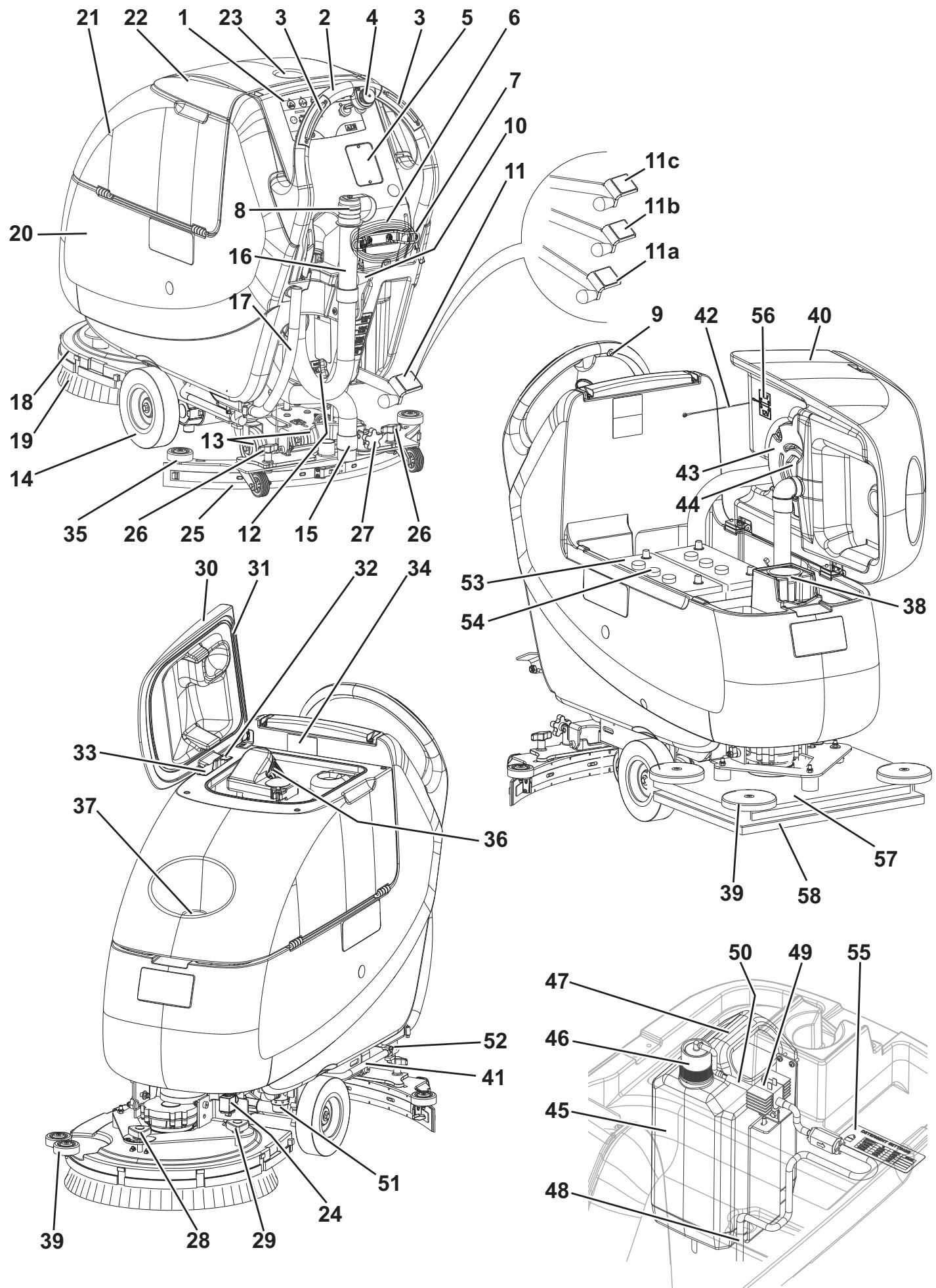

Bedienfeld und Bedienelemente Schubbügel Betätigungsschalter Bürste/Vorwärtsgang (*) Betätigungsschalter Bürste (***) Geschwindigkeitsregler (*) Ladegerätsichtfenster (zum Auslesen der Daten) (optional) Ladegerätkabel (optional) Kabelhalter Ladegerät (optional) Stöpsel Ablassrohr Schmutzwasser Rückwärtsgangschalter Hebel Sauglippe anheben/absenken Pedal Kopf anheben/absenken Pedal in Stellung Kopf angehoben Pedal in Stellung Kopf abgesenkt Aktivierung Extra-Anpressdruck (optional) Anschlussstecker (rot) der Batterien (dieser Stecker hat auch die Funktion als NOTAUSSCHALTER für einen sofortigen Stillstand von allen Funktionen.) Hintere Lenkräder Vorderräder auf feststehender Achse. Antriebsräder (*) Ansaugrohr Sauglippe Schmutzwasserablassrohr Füllstandsrohr und Ablassrohr Reinigungslösung/ Frischwasser mit Füllstandskerben Bürstenkopf mit Bürste/Padhalter Bürste/Padhalter Reinigungslösungs-/Frischwassertank Schmutzwassertank Schmutzwassertankdeckel Handschuhfach Elektroventil Sauglippe Sterngriffe Sauglippenbefestigung Sterngriff Sauglippeneinstellung

28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58.

Sterngriff geradliniger Gerätevorschub Sterngriff Gerätevorschubgeschwindigkeit (***) Schmutzwassertankdeckel (völlig geöffnet) Dichtung Tankdeckel Bewegliche Sperrplatte Deckel Feste Sperrplatte Deckel (nicht entfernen!) Schild Seriennummer/technische Daten/ Konformitätszeichen Pufferräder Sauglippe Ansauggitter mit automatischem Schwimmerverschluss Auffüllstutzen der Reinigungslösung Siebfilter Pufferräder Kopf Schmutzwassertank (geöffnet) Reinigungslösung-/Frischwasserleitung Blockierungskabel Tank geöffnet Motordeckel Ansauganlage Schalldämpfender Filter Motor Ansauganlage Reinigungsmitteltank (**) Deckel Reinigungsmitteltank (**) Griff Reinigungsmitteltank (**) Zufuhrrohr Reinigungsmittel zur Bürste (**) Reinigungsmittelpumpe (**) Anschlussrohr Tank - Reinigungsmittelpumpe (**) Filter Reinigungslösung/Frischwasser Reinigungslösungs-/Frischwasserventil Batterien Batterieverschlüsse Bezugstabelle Dosierung Reinigungsmittels (**) Anschlussplan Batterien Kopf BOOST 5 Pad Kopf BOOST 5

(*) Nur für SCRUBTEC 545BL, 553BL und BOOST 5 (**) Nur für Geräte mit Chemical Mixing System (optional)

(***) Nur für SCRUBTEC 545B und 553B SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000(2)2009-06 A BETRIEBSANLEITUNG

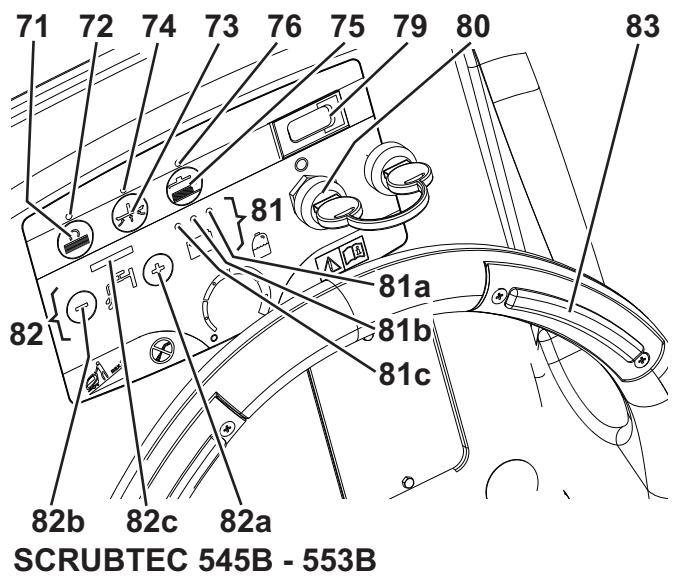

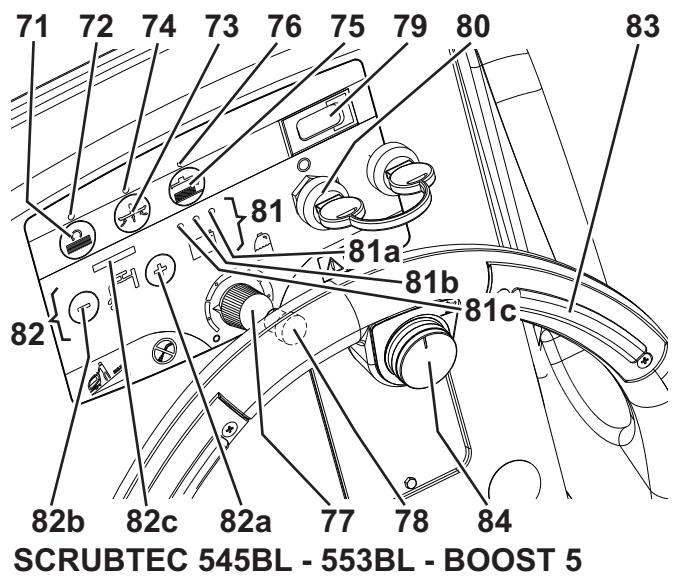

DEUTSCH BETRIEBSANLEITUNG SCHALTTAFEL 71. Schalter für die Aktivierung der Bürste/Padhalter 72. Kontrollleuchte Schalter für die Aktivierung der Bürste/ Padhalter 73. Schalter Ansauganlage 74. Kontrollleuchte Schalter Ansauganlage 75. Schalter für die Freigabe Bürste/Padhalter 76. Kontrollleuchte Schalter für die Freigabe Bürste/Padhalter 77. Drehregler Reinigungsmitteanteil im Waschwasser dosieren (**) 78. Rückwärtsgangschalter (*) 79. Stundenzähler (optional) 80. Zündschlüssel (0 - I) 81. Anzeige Batterieladezustand 81a. Kontrollleuchte Batterien geladen (grün)

71 72 74 73 76 75 79 80

81b. Kontrollleuchte Batterien halb geladen (gelb) 81c. Kontrollleuchte Batterien leer (rot) 82. Einstellschalter Waschwassermenge 82a. Schalter Waschwassermenge erhöhen 82b. Schalter Waschwassermenge verringern 82c. Balkenanzeige Waschwasserfluss 83. Betätigungsschalter Bürste/Vorwärtsgang (*) Betätigungsschalter Bürste (***) 84. Geschwindigkeitsregler (*) (*) Nur für SCRUBTEC 545BL, 553BL und BOOST 5 (**) Nur für Geräte mit Chemical Mixing System (optional) (***) Nur für SCRUBTEC 545B und 553B

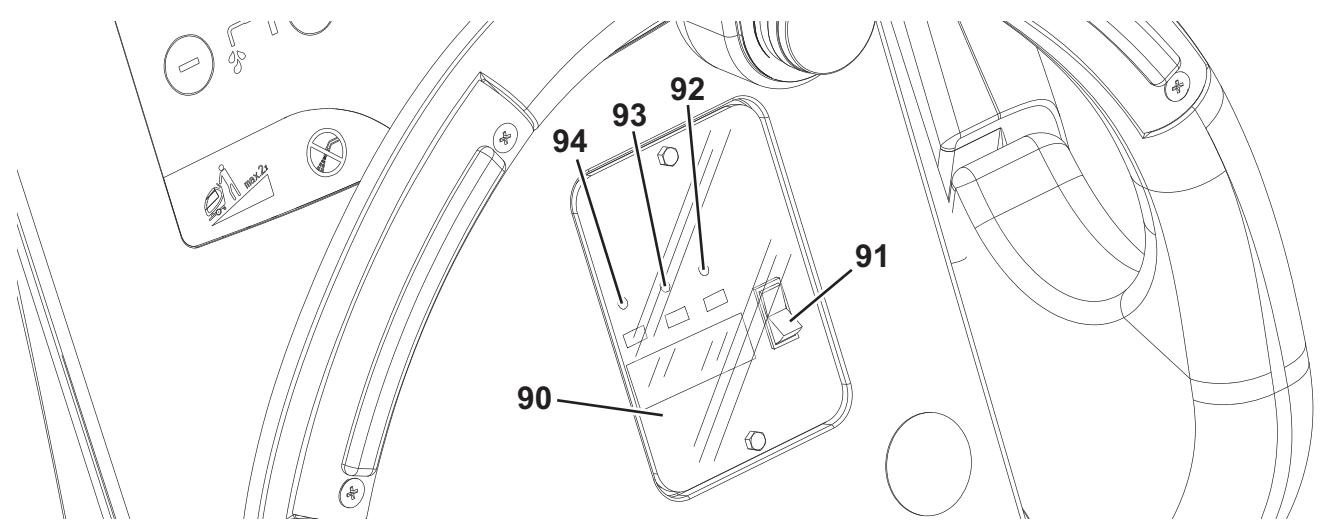

LADEGERÄTSICHTFENSTER (optional) 90. Elektronisches Ladegerät 91. Wählschalter Blei (WET) oder Gelbatterien (GEL) 92. Grüne Kontrollleuchte (Ladegerät eingeschaltet und Batterien geladen)

93. Gelbe Kontrollleuchte (Ladegerät eingeschaltet und Batterien halb geladen) 94. Rote Kontrollleuchte (Ladegerät eingeschaltet und Batterien in Ladephase)

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000(2)2009-06 A BETRIEBSANLEITUNG DEUTSCH ZUBEHÖR/SONDERAUSSTATTUNG Neben den mit der Grundausführung gelieferten Bauteilen sind je nach spezifischer Geräteverwendung folgende Zubehörteile/ Sonderausstattungen lieferbar: 1. Batterien GEL 2. Elektronisches Ladegerät 3. Bürsten aus verschiedenen Werkstoffen als die Standardbürsten 4. Pads aus anderen Materialen hinsichtlich der Standardausrüstung 5. Gummis der Sauglippe aus Polyurethan 6. Chemical Mixing System 7. Vorder- und Hinterräder aus verschiedenen Werkstoffen 8. Betriebsstundenzähler Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer Wahl in Verbindung.

TECHNISCHE DATEN SCRUBTEC 545B 1 Bürste/ Padhalter, ohne Antriebsanlage

SCRUBTEC 545BL 1 Bürste/ Padhalter, mit Antriebsanlage

SCRUBTEC 553B 1 Bürste/ Padhalter, ohne Antriebsanlage

SCRUBTEC 553BL 1 Bürste/ Padhalter, mit Antriebsanlage

SCRUBTEC BOOST 5 Vibrationskopf, mit Antriebsanlage

Kapazität Reinigungslösungs-/ Frischwassertank

Kapazität Schmutzwassertank

Durchmesser Vorderräder auf feststehender Achse

Spezifischer Bodendruck Vorder-und Hinterräder

Durchmesser lenkbare Hinterräder

Motorleistung Ansauganlage

330 W Motorleistung Antriebsanlage

200 W Fahrgeschwindigkeit (veränderlich)

Maximale Steigfähigkeit

Schalldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871) (LpA)

65,8 dB(A) ± 3 dB(A)

Vom Gerät emittierter Schallleistungspegel (ISO 3744, ISO 4871) (LwA)

Schwingungspegel am Arm der Bedienperson (ISO 5349-1)

Abmessungen Batterienraum (BreitexLängexHöhe)

Saugdruck Ansauganlagekreis

1.055 mm H2O Arbeitsbreite

Breite der Sauglippe

Gerätelänge (maximal)

Gerätebreite ohne Sauglippe

Gewicht ohne Batterien und mit leeren Tanks

Max. Gewicht mit Batterien und gefülltem Tank

Leistung Bürstenmotor Drehgeschwindigkeit Bürste Anpressdruck Bürste/Padhalter mit ausgeschaltetem Extra-Anpressdruck Anpressdruck Bürste/Padhalter mit eingeschaltetem Extra-Anpressdruck

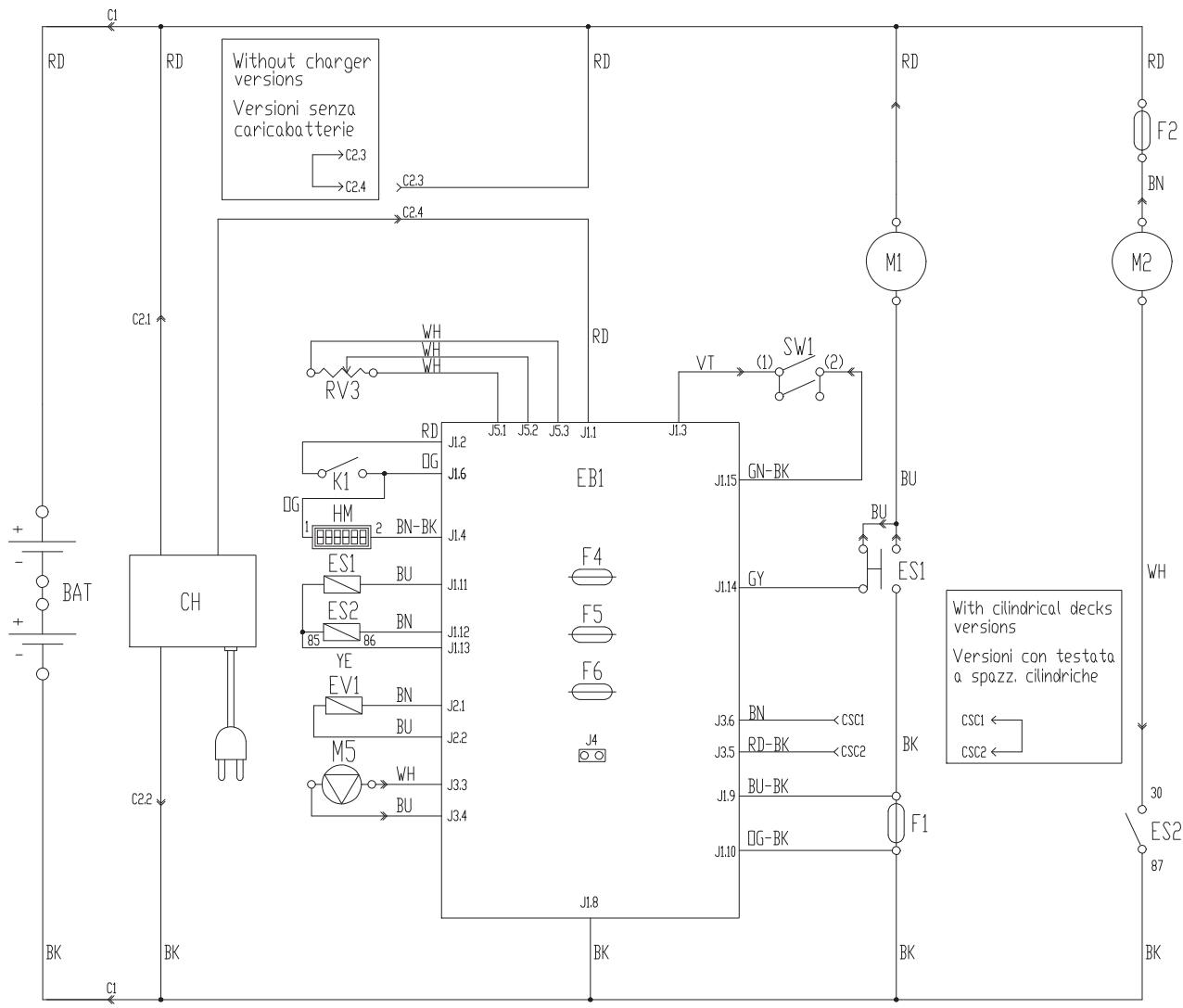

DEUTSCH BETRIEBSANLEITUNG SCHALTPLAN (SCRUBTEC 545B - 553B) Legende

Elektronikkarte Funktionen

Fernschalter Bürstenmotor

Sicherung Ansauganlage

Sicherung Signalkreise

Sicherung Bürste lösen

HM Stundenzähler (optional)

Schalter Bürsten-/Antriebsfreigabe

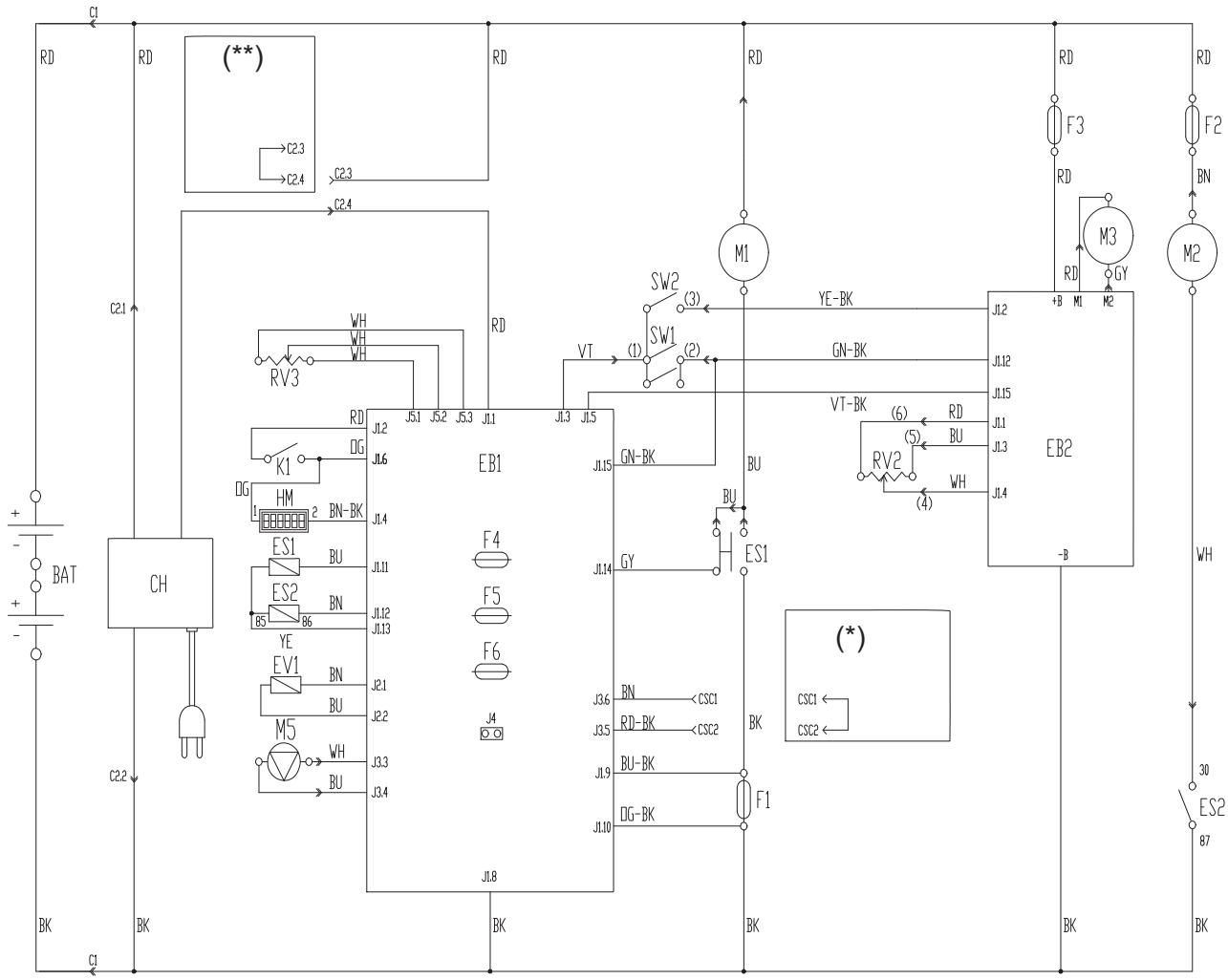

Elektronikkarte Funktionen

Elektronikkarte Antriebsanlage

Fernschalter Bürstenmotor

Sicherung Ansauganlage

Sicherung Antriebsanlage

Sicherung Signalkreise

Sicherung Bürste/Padhalter lösen

HM Stundenzähler (optional)

Motor Antriebsanlage

Reinigungsmittelpumpe (optional)

Potentiometer maximale Geschwindigkeit

Potentiometer % Reinigungsmittel (optional)

Schalter Bürsten-/Antriebsfreigabe

Rückwärtsgangschalter

(**) Nur für Geräte ohne integriertes Ladegerät

DEUTSCH BETRIEBSANLEITUNG BETRIEB ACHTUNG! An einigen Stellen des Geräts sind folgende Aufkleber angebracht: – GEFAHR – ACHTUNG – HINWEIS – NACHSCHLAGEN Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole einzuprägen. Die Aufkleber keinesfalls abdecken und bei Beschädigung sofort ersetzen.

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN ACHTUNG! Werden die Batterien nicht korrekt eingebaut und angeschlossen, können die elektrischen Gerätebauteile schwer beschädigt werden. Die Batterien dürfen nur von Fachpersonal eingebaut werden. Platine und Ladegerät (optional) gemäß dem eingebauten Batterietyp (WET o GEL) einstellen. Vor dem Einbau Batterien auf Schäden prüfen. Den Batteriestecker und den Netzstecker des Ladegeräts trennen. Batterien äußerst vorsichtig bewegen. Die mit dem Gerät gelieferten Schutzkappen der Batterieklemmen anbringen. Für das Gerät sind zwei 12-V-Batterien erforderlich, die gemäß Anschlussplan (56) anzuschließen sind. Das Gerät kann mit einer der folgenden Ausstattungen geliefert werden: A)

In das Gerät eingebaute und betriebsbereite Batterien (WET oder GEL) 1. Überprüfen, ob der Batteriestecker (12) an das Gerät angeschlossen ist. 2. Den Zündschlüssel (80) einstecken und ihn auf “I” stellen. Beim Aufleuchten der grünen Kontrollleuchte (81a), sind die Batterien gebrauchsfertig. Leuchtet die gelbe (81b) oder die rote Kontrollleuchte (81c) auf, müssen die Batterien geladen werden (siehe Kapitel „Wartung“).

In das Gerät eingebaute, aber „trockene“ Batterien (WET), d.h. Batterien ohne Elektrolyt 1. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren. 2. Den Tank (40) vorsichtig heben. 3. Die Stöpsel (54) der Batterien (53) entfernen. ACHTUNG! Schwefelsäure ist stark ätzend. Mit größter Vorsicht vorgehen! Bei Kontakt mit der Haut oder den Augen mit reichlich Wasser spülen und einen Arzt konsultieren. Die Batterien dürfen in einem gut belüfteten Raum gefüllt. Schutzhandschuhe verwenden. 4. Die Batteriezellen gemäß den Anweisungen im Batteriehandbuch mit Schwefelsäure für Batterien (Dichtigkeit von 1,27 bis 1,29 kg bei 25°C) befüllen. Die korrekte einzufügende Säuerlösungsmenge ist in der Anleitung der Batterien angegeben. 5. Um die zu reinigenden Böden nicht zu beschädigen, nach dem Laden der Batterien mit einem Tuch das Wasser und die Säure auf der Oberseite der Batterien abtrocknen. 6. Die Batterien während einigen Minuten ruhen lassen und dann die Zellen mit der Schwefelsäurelösung gemäß den Anweisungen angedeutet in der Anleitung der Batterien auffüllen. 7. Batterien laden (siehe Kapitel „Wartung“).

Ohne Batterien 1. Geeignete Batterien kaufen (siehe Abschnitt „Technische Daten“). 2. Zur Auswahl und Montage der Batterien setzen Sie sich bitte mit Fachhändler in Verbindung. 3. Gerät und Ladegerät (sofern im Lieferumfang enthalten) gemäß dem eingebauten Batterietyp (WET oder GEL), wie im nachstehenden Abschnitt erläutert, einstellen.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000(2)2009-06 A BETRIEBSANLEITUNG DEUTSCH INSTALLATION DER BATTERIEN UND EINSTELLUNG DES BATTERIETYPS (WET O GEL) Geräte- und Ladegerätplatine (sofern im Lieferumfang enthalten) gemäß dem eingebauten Batterietyp (WET oder GEL) wie folgt einstellen:

Geräteeinstellung 1. 2. 3. 4. 5. 6.

Zündschlüssel (80) in Stellung I drehen und während der ersten Betriebssekunden des Geräts Folgendes überprüfen: • Leuchtet die grüne Kontrollleuchte (81a) auf, ist das Gerät auf GEL eingestellt. • Leuchtet die rote Kontrollleuchte (81c) auf, ist das Gerät auf WET eingestellt. Wenn die Einstellung geändert werden muss, wie folgt vorgehen. Zündschlüssel (80) in Stellung 0 drehen und Gerät ausschalten. Die Schalter (71) und (73) gleichzeitig drücken und gedrückt halten und den Zündschlüssel (80) auf “I” stellen. Schalter (71) und (73) frühestens 8 Sekunden nach Gerätestart loslassen. Innerhalb 3 Sekunden, nochmals kurz den Schalter (73) drücken und prüfen das Blinken des betreffenden Leds mit der gewünschten Einstellung (wie in Punkt 1 angegeben).

Einstellung des Ladegeräts (für Geräte ohne eingebautes Ladegerät) 7. 8. 9. 10.

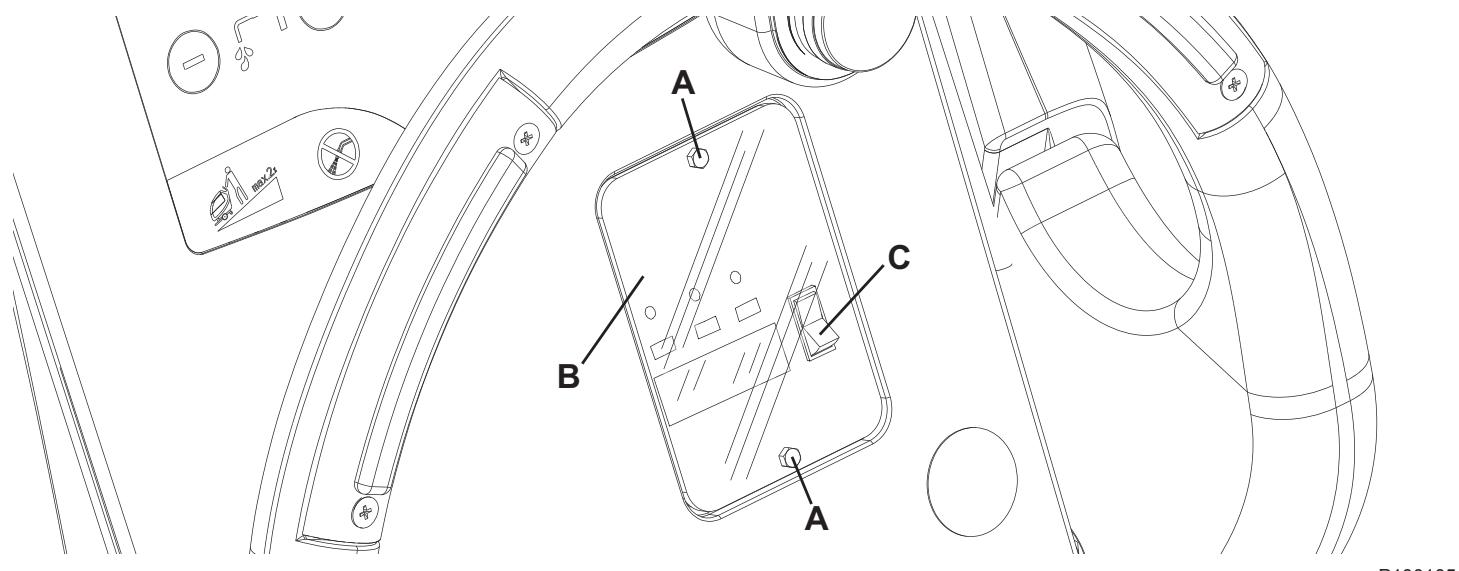

Die Schrauben (A, Abb. 1) des Ladegerätsichtfensters entfernen. Das Sichtfenster (B) entfernen. Den Wählschalter (C) auf WET für Bleibatterien oder auf GEL für Gelbatterien stellen. Das Sichtfenster (B) installieren und die Schrauben (A) anziehen.

Batterien einbauen 11. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren. 12. Den Tank (40) vorsichtig heben. 13. Die Batterien installieren.

Batterien laden 14. Batterien laden (siehe Kapitel „Wartung“).

DEUTSCH BETRIEBSANLEITUNG VOR DEM EINSCHALTEN DES GERÄTS Ein-/Ausbau von Bürste/Padhalter (für SCRUBTEC 545B - 545BL - 553B - 553BL) 1. 2. 3. 4. 5. 6. 7. 8.

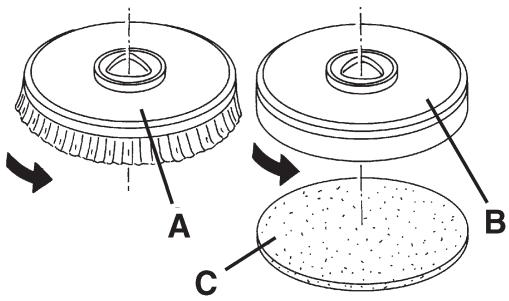

An das Gerät kann sowohl die Bürste (A, Abb. 2) als auch der Padhalter (B) mit Pad (C) montiert werden, je nach auszuführender Bodenbehandlung. Den Zündschlüssel (80) einstecken und ihn auf “I” stellen. Falls vorhanden, den Geschwindigkeitsregler (84) aufs Minimum bringen durch ihn gegen den Uhrzeigersinn zu drehen. Die Bürste (A) oder der Padhalter (B) unter dem Kopf (18) stellen. Den Kopf mit dem Pedal (11) auf die Bürste/den Padhalter absenken. Den Zündschlüssel (80) auf “I” stellen. Den Schalter für die Aktivierung der Bürste/Padhalter (71) drücken. Die Schalter (83) drücken, um die Bürste/Padhalter anzukuppeln, dann freigeben. Falls erforderlich wiederholen, bis die Bürste/der Padhalter angekuppelt ist.

Abbildung 2 ACHTUNG! (Nur für SCRUBTEC 545BL und 553BL): Geschwindigkeitsregler (84) zur Einstellung der Mindestgeschwindigkeit des Geräts gegen den Uhrzeigersinn bis zum Anschlag drehen. Um die Bürste/Padhalter anzukuppeln, muss nur einen Schalter (83) gedrückt werden damit nur der Motor der Bürste/Padhalter aktiviert wird. 9.

Um die Bürste/den Padhalter zu entfernen, Kopf mit dem Pedal (11) anheben, Schalter (75) betätigen und warten, bis die Bürste/der Padhalter auf den Boden fällt. Den Zündschlüssel (80) auf “0” stellen.

Erhältliche Bürstentypen (für SCRUBTEC 545B - 545BL - 553B - 553BL) Modelle von 450 mm

9097054000(2)2009-06 A BETRIEBSANLEITUNG DEUTSCH Leitfaden für die Bürsten-/Padanwendung (für SCRUBTEC 545B - 545BL - 553B - 553BL) (Vorschläge) Modelle

PROLENE PROLITE UNION MIX Allgemeine Reinigung: Beton Terrassenboden Keramik-/Steinfliesen Marmor Vinylplatten Gummiplatten Polieren: Gummiplatten Marmor Vinylplatten

Ein-/Ausbau Bürste/Padhalter (für SCRUBTEC BOOST 5) 1. 2. 3. 4. 5.

Die Pads (58) können je nach auszuführender Bodenbehandlung am Gerät angebracht werden. Den Zündschlüssel (80) auf “0” stellen. Padhalterkopf (57) durch Betätigen des Pedals (11) anheben. Pad (58) so anbringen, dass es am Boost-Padhalterkopf haftet. Zum Entfernen des Pads Schritte 2 bis 4 in umgekehrter Reihenfolge ausführen.

Erhältliche Bürsten-/Padtypen (für BOOST 5) Pads

Leitfaden für die Bürstenanwendung (für SCRUBTEC BOOST 5) (Vorschläge) Modelle

POLYPROPYLENE NYLON CLEAN GRIT Beton Terrassenboden Keramik-/Steinfliesen Marmor Vinylplatten Gummiplatten

Sauglippenmontage 1. 2.

Sauglippe (25) montieren und mit den Sterngriffen (26) fixieren. Ansaugrohr (15) an die Sauglippe anschließen. Mit dem Sterngriff (27) die Sauglippe so einstellen, dass der hintere Gummi in seiner gesamten Länge auf dem Fußboden aufliegt.

9097054000(2)2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

DEUTSCH BETRIEBSANLEITUNG Befüllen des Reinigungslösungs- bzw. Waschwassertanks ANMERKUNG Ist das Gerät mit dem Chemical Mixing System [Drehregler (77) (optional)] ausgerüstet, ist der Tank mit sauberem Wasser, ansonsten mit Reinigungslösung zu befüllen. 1.

(Für Geräte ohne Chemical Mixing System) Durch den Einfüllstutzen (37) Tank (20) mit einer für die auszuführenden Arbeiten geeigneten Reinigungslösung befüllen. Reinigungslösungstank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen. Das Rohr (17) als Bezug benutzen. Bei der Zubereitung der Reinigungslösung stets die auf dem Etikett des verwendeten chemischen Produkts angegebenen Verdünnungshinweise beachten. Die Temperatur der Reinigungslösung darf 40 °C nicht überschreiten. ACHTUNG! Nur für das eingesetzte Gerät geeignete flüssige, schaumarme und nicht brennbare Reinigungsmittel verwenden. (Für Geräte mit Chemical Mixing System) Tank (20) durch den Stutzen (37) mit Frischwasser befüllen. Frischwassertank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen. Die Temperatur der Reinigungslösung darf nicht 40°C überschreiten.

Einfüllen des Reinigungsmitteltanks (Für Geräte mit Chemical Mixing System) 1. 2. 3. 4. 5.

Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren. Den Tank (40) vorsichtig heben. Den Verschluss (46) öffnen. Den Tank (45) mit einem passenden Reinigungsmittel für die auszuführende Bearbeitung füllen (Reinigungsmittel an höhere Konzentration). Den Reinigungsmitteltank nicht voll einfüllen, sondern einige Zentimeter vor dem Rand frei lassen. HINWEIS! Nur für das eingesetzte Gerät geeignete flüssige, schaumarme und nicht brennbare Reinigungsmittel verwenden. ANMERKUNG Bei einer neuen Anlage oder einer zur Reinigung entleerten Anlage etc. vor Inbetriebnahme des Chemical Mixing System abwarten, bis dessen Leitungen vollgelaufen sind.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000(2)2009-06 A BETRIEBSANLEITUNG DEUTSCH GERÄT EINSCHALTEN UND ABSTELLEN Gerät einschalten 1. 2.

Gerät wie im vorstehenden Abschnitt erläutert vorbereiten. Den Zündschlüssel (80) einstecken und ihn auf “I” stellen. Prüfen, ob die grüne Kontrollleuchte (81a) an ist (Batterien geladen). Leuchtet die gelbe (81b) oder die rote Kontrollleuchte (81c) auf, Zündschlüssel wieder in Stellung 0 drehen und Batterien aufladen (siehe Kapitel „Wartung“). Gehen Sie zum Arbeitsplatz: • Gerät mit den Händen am Schubbügel (2) vorwärts schieben (nur für SCRUBTEC 545B und 553B). • Gerät mit den Händen am Schubbügel (2) starten und für den Vorwärtsgang mindestens einen Schalter (83) bzw. für den Rückwärtsgang mindestens einen Schalter (83) gleichzeitig mit Schalter (78) betätigen (nur für SCRUBTEC 545BL, 553BL und BOOST 5). Die Vorschubgeschwindigkeit kann mit dem Regler (84) eingestellt werden. Sauglippe (25) mit dem Hebel (10) absenken. Bürsten-/Padhalterkopf durch Betätigen des Pedals (11) absenken. Den Schalter für die Aktivierung der Bürste/Padhalter und Ansauganlage (71) drücken. Waschwasser-Dosierschalter (82) je nach Bedarf und auszuführender Reinigungsarbeit betätigen. Das Gerät wie in Punkt 3 angeben bewegen und mit der Reinigung beginnen. Falls erforderlich, mit dem Regler (84) Höchstgeschwindigkeit einstellen. Soll nur die Ansauganlage betrieben werden, Bürsten/Padhalter und Ansauganlage mit Schalter (71) ausschalten und Ansauganlagenschalter (73) betätigen. ANMERKUNG Um das Gerät vorwärts zu bewegen, können sowohl der rechte als auch der linke wie auch beide Schalter (83) gleichzeitig betätigt werden.

Gerät abstellen 10. Gerät mit dem Schubbügel (2) anhalten (nur für SCRUBTEC 545B und 553B). Gerät durch Loslassen der Schalter (83) anhalten (nur für SCRUBTEC 545BL, 553BL und BOOST 5). 11. Schalter (71) betätigen und Bürsten/Padhalter sowie Ansauganlage ausschalten. 12. Bürsten-/Padhalterkopf durch Betätigen des Pedals (11) anheben. 13. Die Sauglippe (25) mit dem Hebel (10) heben. 14. Sicherstellen, dass sich das Gerät nicht selbsttätig in Bewegung setzten kann.

9097054000(2)2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

DEUTSCH BETRIEBSANLEITUNG GERÄT IN BETRIEB (WASCHEN/TROCKNEN) 1. 2. 3. 4. 5.

Gerät wie in vorstehendem Absatz erläutert einschalten. Falls erforderlich, die Schalter für die Waschwassermengeneinstellung (82) je nach Notwendigkeit und auszuführender Reinigungsarbeit betätigen. Falls erforderlich, das Gerät anhalten und den Sterngriff Sauglippeneinstellung (27) so drehen, dass der hintere Gummi in seiner gesamten Länge auf dem Fußboden aufliegt. Falls erforderlich, Gerät anhalten und Sterngriff (28) drehen: Durch Drehen im oder gegen den Uhrzeigersinn wird die Geradlinigkeit des Gerätevorschubs eingestellt. Falls erforderlich, Gerät anhalten und den Sterngriff für die Fahrgeschwindigkeit des Geräts (29) (nur für SCRUBTEC 545B und 553B) wie folgt betätigen: • gegen den Uhrzeigersinn drehen um die Vorschubgeschwindigkeit zu erhöhen; • im Uhrzeigersinn drehen um die Vorschubgeschwindigkeit zu verringern. ANMERKUNG Damit auch die Bodenränder an den Wänden einwandfrei gereinigt/getrocknet werden, empfiehlt Nilfisk Alto, wie auf Abbildung 3 mit der rechten Geräteseite an die Ränder heranzufahren.

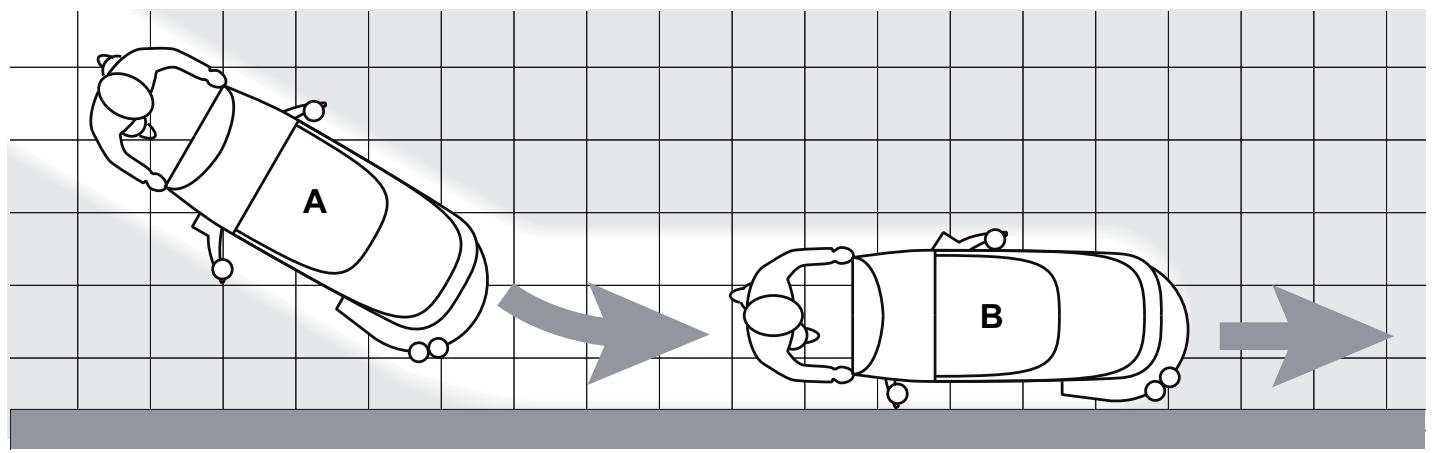

A B P100106A Abbildung 3 HINWEIS! Um die zu reinigende Bodenfläche nicht zu beschädigen, Bürste/Padhalter, insbesondere wenn die Funktion Extra-Anpressdruck eingeschaltet ist, bei stehendem Gerät nicht in Betrieb lassen.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

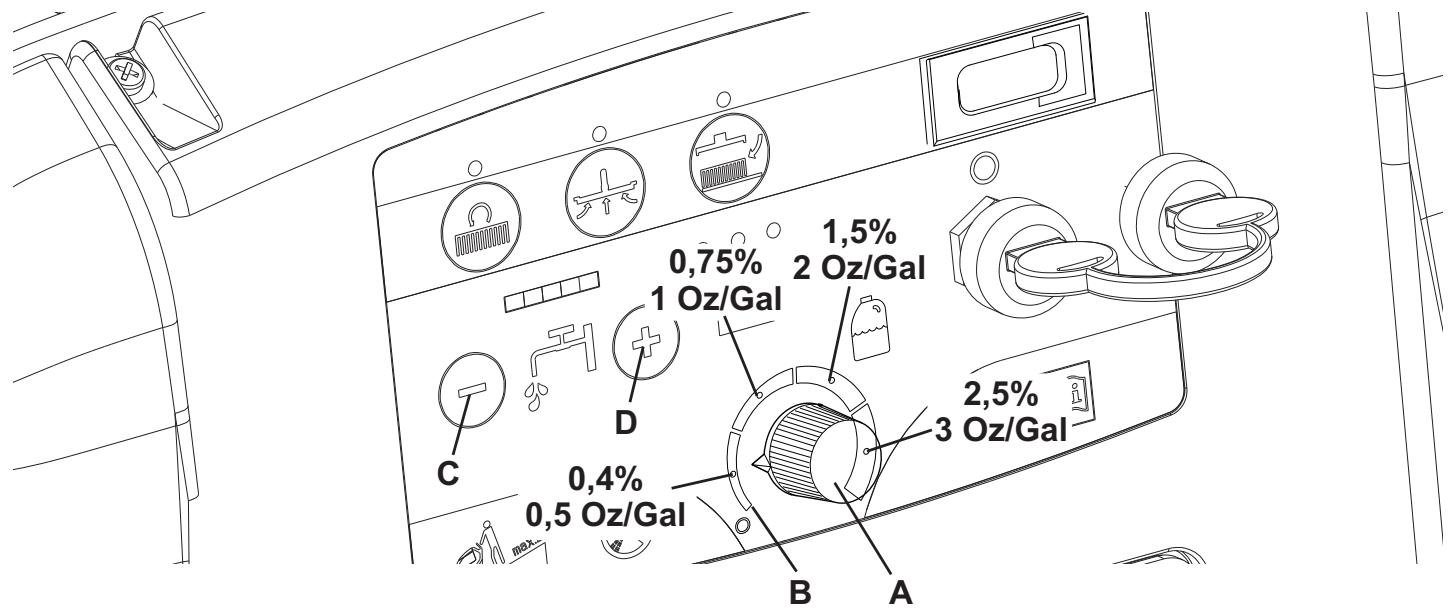

9097054000(2)2009-06 A BETRIEBSANLEITUNG DEUTSCH Reinigungsmitteanteil im Waschwasser dosieren (Für Geräte mit Chemical Mixing System) 1. Drehregler (A, Abb. 4) zur Erhöhung der Reinigungsmittelkonzentration im Uhrzeigersinn, zur Verringerung gegen den Uhrzeigersinn drehen. 2. Die durchschnittlichen Konzentrationen des benutzten Reinigungsmittels, die mit den 4 farbigen Bereichen der Skala (B) übereinstimmen, entsprechen den Werten wie es in der Abbildung dargestellt ist. 3. Den Knopf (A) gegen den Uhrzeigersinn bis zum Vollausschlag drehen, um die Reinigungsmittelmenge rückzustellen. ANMERKUNG Die Reinigungsmittelkonzentration wird auch dann konstant gehalten, wenn die Wasserwassermenge mit den Schaltern (C) oder (D) verändert wird.

Reinigung mit der Funktion Extra-Anpressdruck Bürste/Padhalter Bei sehr schmutzigen Fußböden können die Bürste/der Padhalter zur Reinigung stärker auf den Boden gepresst werden: Pedal (11) in Stellung (11c) bringen. HINWEIS! Ist der Bürsten-/Padhaltermotor aufgrund von Fremdkörpern, welche die Bürsten-/Padrotation behindern, oder wegen schwieriger Böden/zu harter Bürsten überlastet, stoppt ein Sicherheitssystem den Motor nach ca. einer Minute Dauerüberlast. Die Überlast wird durch gleichzeitiges Blinken der drei Kontrollleuchten (81a, 81b, 81c) angezeigt. Erfolgt die Überlast während der Reinigung mit der Funktion Extra-Anpressdruck (11c), Pedal in Stellung (11b) bringen. Bei andauernden Überlast stoppt die Bürste/der Padhalter. Um mit dem Reinigen nach dem durch Überlast bedingten Stoppen der Bürste/des Padhalters fortzufahren, Zündschlüssel (80) in Stellung 0 drehen und Gerät abschalten. Zündschlüssel (80) wieder in Stellung I drehen und Gerät erneut einschalten.

Entladen der Batterien während des Betriebs Solange die grüne Kontrollleuchte (81a) an ist, ermöglichen die Batterien den normalen Betrieb des Geräts. Schaltet sich die grüne Kontrollleuchte (81a) aus und geht die gelbe Kontrollleuchte (81b) an, sollten die Batterien geladen werden, da die restliche Betriebszeit des Geräts nur noch wenige Minuten beträgt (variiert je nach Eigenschaften der benutzten Batterie und der auszuführenden Reinigungsarbeiten). Schaltet sich die rote Kontrollleuchte (81c) an, ist die Betriebszeit abgelaufen. Nach einigen Sekunden stoppt die Bürste/ der Padhalter automatisch. Es bleiben lediglich die Ansauganlage und (nur für SCRUBTEC 545BL, 553BL und BOOST 5) die Antriebsanlage in Betrieb, damit noch feuchte Fußbodenabschnitte gegebenenfalls getrocknet und das Gerät zum Aufladen der Batterien gebracht werden kann. HINWEIS! Um die Batterien nicht zu beschädigen und die Lebensdauer der Batterien nicht zu verkürzen, das Gerät nicht mit entladenen Batterien verwenden.

9097054000(2)2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

DEUTSCH BETRIEBSANLEITUNG TANKS ENTLEEREN Ein automatischer Schwimmerverschluss (36) blockiert die Ansauganlage, wenn der Schmutzwassertank (21) voll ist. Eine Blockierung der Ansauganlage ist bemerkbar durch eine unerwartete Steigerung der Geräuschfrequenz des Motors der Ansauganlage, außerdem wird der Fußboden nicht getrocknet. HINWEIS! Blockiert die Ansauganlage unvorhergesehen (z.B. wenn der Schwimmer aufgrund eines ruckartigen Verschiebens des Geräts vorzeitig eingreift), muss sie, damit sie wieder normal funktioniert, ausgeschaltet werden: Schalter (73) betätigen, Deckel (22) öffnen und sicherstellen, dass der Schwimmer im Ansauggitter (36) bis zum Wasserstand abgesunken ist. Danach Deckel (22) schließen, Schalter (73) betätigen und Ansauganlage wieder einschalten. Ist der Schmutzwassertank (21) voll, wie folgt entleeren.

Schmutzwassertank entleeren 1. 2. 3. 4. 5.

Gerät abschalten. Bürsten-/Padhalterkopf durch Betätigen des Pedals (11) anheben. Die Sauglippe (25) mit dem Hebel (10) heben. Das Gerät in den Entsorgungsbereich schieben. Schmutzwassertank mit dem Schlauch (16) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.

Reinigungslösungs-/Frischwassertank entleeren 1. 2.

Die vorhergehende Punkte von 1 bis 4 befolgen. Den Reinigungslösungstank mit dem Schlauch (17) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.

NACH DER GERÄTEBENUTZUNG Am Arbeitsende vor dem Abstellen des Geräts: 1. Die Bürste/Padhalter entfernen und wie in dem spezifischen angegeben Abschnitt vorgehen. 2. Die Tanks (20 und 21) entleeren und wie in den spezifischen angegebenen Abschnitten vorgehen. 3. Nach der Gerätebenutzung die vorgesehenen Wartungsarbeiten (siehe Kapitel „Wartung“) durchführen. 4. Bürste/Padhalter und Sauglippe anheben oder entfernen und Gerät an einem trockenen und sauberen Ort abstellen.

LANGE STILLLEGUNG DES GERÄTS Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgt vorbereiten: 1. Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen. 2. Den Stecker (12) der Batterien trennen.

ERSTE BETRIEBSZEIT Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle sichtbaren Teile auf Unversehrtheit und Dichtigkeit prüfen.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000(2)2009-06 A BETRIEBSANLEITUNG DEUTSCH WARTUNG Sorgfältige und regelmäßige Wartung gewährleistet Betriebsdauer und höchste Funktionssicherheit des Geräts. Nachfolgend wird die Übersichtstabelle planmäßige Wartung wiedergegeben. In Abhängigkeit von bestimmten Arbeitsbedingungen können die Wartungsintervalle variieren. Sämtliche Abweichungen sind vom Wartungspersonal festzulegen. ACHTUNG! Wartungsbearbeitungen sind bei ausgeschaltetem Gerät und mit getrennten Batterien durchzuführen. Lesen Sie weiterhin sorgfältig alle Anweisungen aus dem Kapitel „Sicherheit“, bevor die Wartungsbearbeitungen auszuführen. Alle planmäßigen und außerordentlichen Wartungsarbeiten sind nur vom Fachpersonal bzw. einem autorisierten Kundendienst durchzuführen. In dieser Anleitung sind nach der Übersichtstabelle der planmäßigen Wartung nur die einfachen und meist vorkommenden Wartungsverfahren wieder gegeben. Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle „planmäßige Wartung“ vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen.

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG Täglich, nach der Gerätebenutzung

Batterien laden Sauglippe reinigen Bürste/Pad reinigen Tanks und Ansauggitter mit Schwimmer reinigen und Deckeldichtung überprüfen Chemical Mixing System (optional) reinigen und spülen Sauglippengummis überprüfen und austauschen Reinigungslösungs-/Frischwasserfilter reinigen Filter Ansauganlagenmotor reinigen Flüssigkeitsstand der WET-Batterien überprüfen Muttern- und Schraubenspannung überprüfen

Kohlebürsten der Bürsten-/Padhaltermotor überprüfen oder austauschen

Kohlebürsten des Ansauganlagenmotors überprüfen oder austauschen

Kohlebürsten des Antriebsanlagenmotors überprüfen oder austauschen (nur für SCRUBTEC 545BL, 553BL und BOOST 5)

Schwingungsdämpfer austauschen (nur für BOOST 5)

(1) Und nach den ersten 8 Betriebsstunden. (2) Von einem autorisierten Nilfisk-Alto-Kundendienst durchzuführende Wartungsarbeiten.

9097054000(2)2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

DEUTSCH BETRIEBSANLEITUNG BATTERIEN LADEN ANMERKUNG Batterien, wenn die gelbe (81b) oder die rote Kontrollleuchte (81c) aufleuchtet bzw. immer nach Arbeitsende laden.

HINWEIS! Wenn die Batterien beladen halten werden, wird ihre Lebensdauer verlängert.

HINWEIS! Sind die Batterien leer, möglichst bald aufladen, da sich ihre Lebensdauer ansonsten verkürzt. Den Ladezustand der Batterien mindestens einmal pro Woche überprüfen. HINWEIS! Wenn die Batterien beladen halten werden, wird ihre Lebensdauer verlängert.

HINWEIS! Beim Laden der WET-Batterien entsteht hochexplosives Wasserstoffgas. Batterien nur in gut belüfteten Bereichen und nicht in der Nähe von offenen Flammen laden. Während des Batterieladevorgangs nicht rauchen. Den Tank während des ganzen Aufladezyklus der Batterien geöffnet halten. ACHTUNG! Während des Batterieladevorgangs aufmerksam auf den möglichen Austritt von Batterieflüssigkeit achten. Diese Flüssigkeit ist sehr korrosiv. Bei Kontakt mit der Haut oder den Augen mit reichlich Wasser spülen und einen Arzt konsultieren.

Vorbereitungen 1. 2. 3. 4. 5.

Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren. Das Gerät in den für das Laden der Batterien vorgesehenen Bereich schieben. Den Zündschlüssel (80) auf “0” stellen. Den Tank (40) vorsichtig heben. Nur für WET-Batterien: • Den Elektrolytstand der Batterien (53) prüfen; falls erforderlich, den Stand durch die Verschlüsse (54) wieder herstellen. • Alle Verschlüsse (54) für die nächste Wiederaufladung geöffnet lassen. • Sofern erforderlich, die Oberfläche der Batterien reinigen. Die Batterien wie folgt aufladen. Die entsprechende Methode wählen, je nachdem, ob das Gerät mit einem elektronischen Ladegerät (90) ausgerüstet ist oder nicht.

Batterien mit einem externen Ladegerät aufladen 1. 2. 3. 4. 5. 6. 7.

Anhand des Ladegeräthandbuchs Eignung des Ladegeräts überprüfen. Die Nennspannung des Ladegerätes muss 24 V betragen. Den Stecker (12) der Batterien trennen und ihn an das externe Ladegerät verbinden. Das Ladegerät an das Stromnetz anschließen. Das Ladegerät am Ende des Aufladens von dem Stromnetz und von dem Stecker (12) trennen. (Nur für WET-Batterien) Den Elektrolytstand der Batterien überprüfen und alle Verschlussstopfen (54) wieder verschließen. Batteriestecker (12) an das Gerät anschließen. Den Tank (40) vorsichtig senken.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

9097054000(2)2009-06 A BETRIEBSANLEITUNG DEUTSCH Batterien mit dem in das Gerät eingebauten Ladegerät (optional) aufladen 1.

Das Ladegerätkabel (6) an das Stromnetz anschließen [Netzspannung und -frequenz müssen den auf dem Gerätetypenschild (34) angegebenen Werten entsprechen]. Ist das Ladegerät ans Stromnetz angeschlossen, werden alle Gerätefunktionen automatisch gesperrt. Leuchtet die rote Kontrollleuchte (94) am Ladegerät, werden die Batterien aufgeladen. Leuchtet die grüne Kontrollleuchte (92), ist der Batterieladezyklus beendet. Wenn der Ladezyklus beendet ist, das Kabel (6) des Ladegeräts von dem Stromnetz lösen und ihn auf dem passenden Halter (7) wickeln. Den Tank (40) vorsichtig senken. ANMERKUNG Beziehen Sie sich auf die betreffende Anleitung für nähere Auskünfte hinsichtlich des Betriebs des Ladegeräts (90).

BETRIEBSSTUNDEN DES GERÄTS ÜBERPRÜFEN (Nur wenn das Gerät mit einem Stundenzähler ausgerüstet ist) 1. Den Zündschlüssel (80) auf “I” stellen. 2. Schalter (73) betätigen und auf dem Stundenzähler (79) die Gesamtanzahl der Betriebsstunden des Geräts (Waschen/ Trocknen) ablesen. 3. Den Schalter (73) wieder drücken. 4. Den Zündschlüssel (80) auf “0” stellen.

SAUGLIPPE REINIGEN ANMERKUNG Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippengummis müssen unversehrt sein.

HINWEIS! Aufgrund möglicher Abfälle mit scharfen Kanten empfiehlt es sich, bei der Reinigung der Sauglippe Arbeitshandschuhe zu tragen. 1. 2. 3. 4. 5. 6. 7.

Das Gerät auf ebenem Untergrund abstellen. Den Zündschlüssel (80) auf “0” stellen. Sauglippe (25) mit dem Hebel (10) absenken. Sterngriffe (26) lösen und Sauglippe (25) abnehmen. Ansaugrohr (15) von der Sauglippe abnehmen. Die Sauglippe (Abb. 4) waschen und reinigen. Insbesondere die Förderöffnungen (A, Abb. 4) und die Ansaugöffnung (B) von Schmutz und Abfällen befreien. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitte oder Risse aufweisen, gegebenenfalls austauschen (siehe nachstehender Absatz). Die Sauglippe in der umgekehrten Reihenfolge des Ausbaus einbauen.

9097054000(2)2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

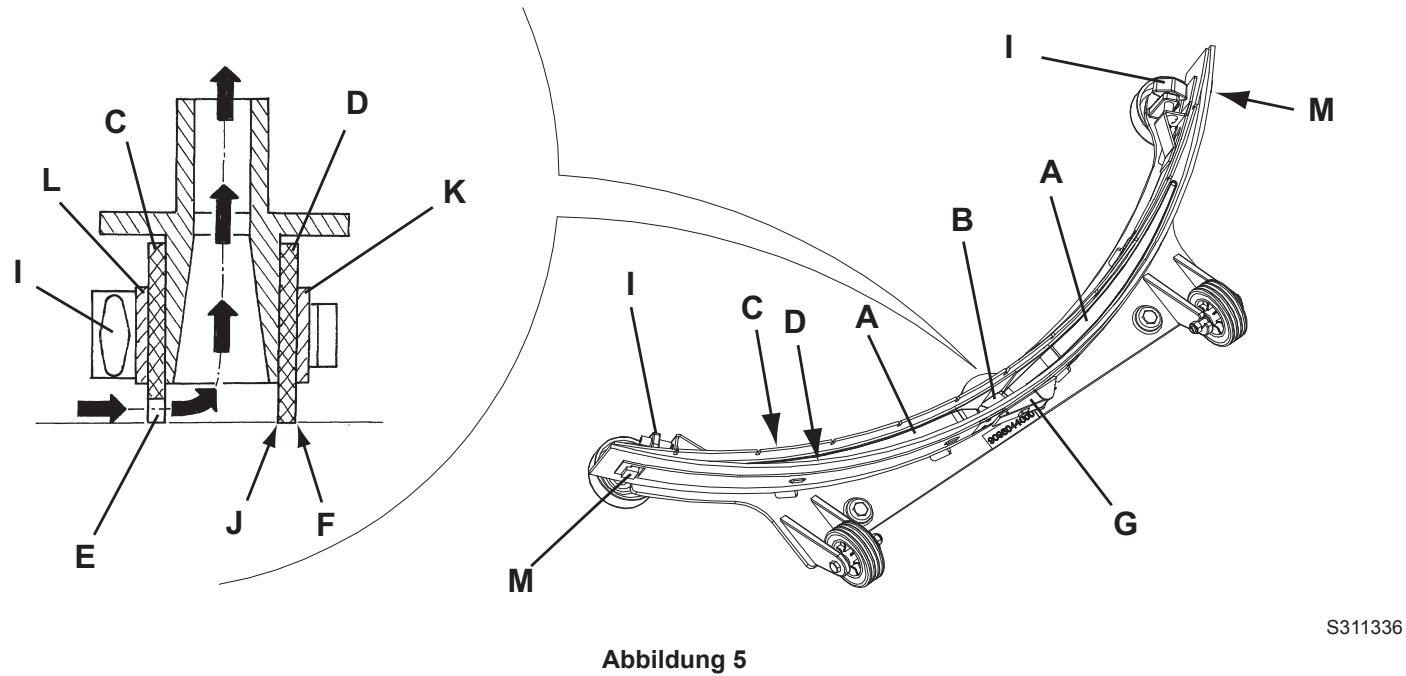

DEUTSCH BETRIEBSANLEITUNG SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN 1. 2.

Die Sauglippe (Abb. 5) reinigen, und dabei wie angegeben im vorhergehenden Abschnitt vorgehen. Überprüfen, ob die Fugenkante (E, Abb. 5) des vorderen (C) und die Fugenkante (F) des hinteren Gummis (D) gleichzeitig in ihrer gesamten Länge auf dem Fußboden aufsitzen. Andernfalls Höhe wie folgt einstellen: • Zugstange (G) entfernen, Haltevorrichtungen (M) lösen und hinteren Gummi (D) einstellen. Haltevorrichtungen einrasten und Zugstange einbauen. • Sterngriffe (I) lösen und vorderen Gummi (C) einstellen. Sterngriffe wieder festdrehen. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitten oder Risse aufweisen, gegebenenfalls wie folgt austauschen. Überprüfen, ob die Vorderkante (J) des hinteren Gummis verschlissen ist. Gegebenenfalls Gummi umdrehen und eine der drei unversehrten Kanten als Vorderkante verwenden. Sind auch die anderen drei Kanten abgenutzt, Gummi wie folgt austauschen: • Zugstange (G) entfernen, Haltevorrichtungen (M) lösen, Haltestreifen (K) abnehmen und hinteren Gummi (D) umdrehen/ austauschen. Gummi in umgekehrter Reihenfolge einbauen. • Sterngriffe (I) aufdrehen, Haltestreifen (L) abnehmen und vorderen Gummi (C) austauschen. Gummi in umgekehrter Reihenfolge einbauen. Nach dem Austauschen (oder Umdrehen) der Gummis, Höhe, wie im vorstehenden Punkt erläutert, einstellen. Ansaugrohr (15) an die Sauglippe anschließen. Sauglippe (25) montieren und Sterngriffe (26) festdrehen. Falls erforderlich, Sterngriff Sauglippeneinstellung (27) einstellen.

I D C L M A K B I I J C D A G F E M S311336

BÜRSTEN/PADS REINIGEN HINWEIS! Aufgrund möglicher Abfälle mit scharfen Kanten empfiehlt es sich, bei der Reinigung der Bürste/des Pads Arbeitshandschuhe zu tragen. 1. 2. 3. 4.

Bürste/Pad, wie im Kapitel „Betrieb“ erläutert, ausbauen. Die Bürste/Pad mit Wasser und Reinigungsmittel reinigen und waschen. Überprüfen, ob die Borsten der Bürste unversehrt und nicht übermäßig abgenutzt sind, gegebenenfalls Bürste austauschen. Prüfen, ob das Pad nicht zu stark abgenutzt ist, gegebenenfalls austauschen.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

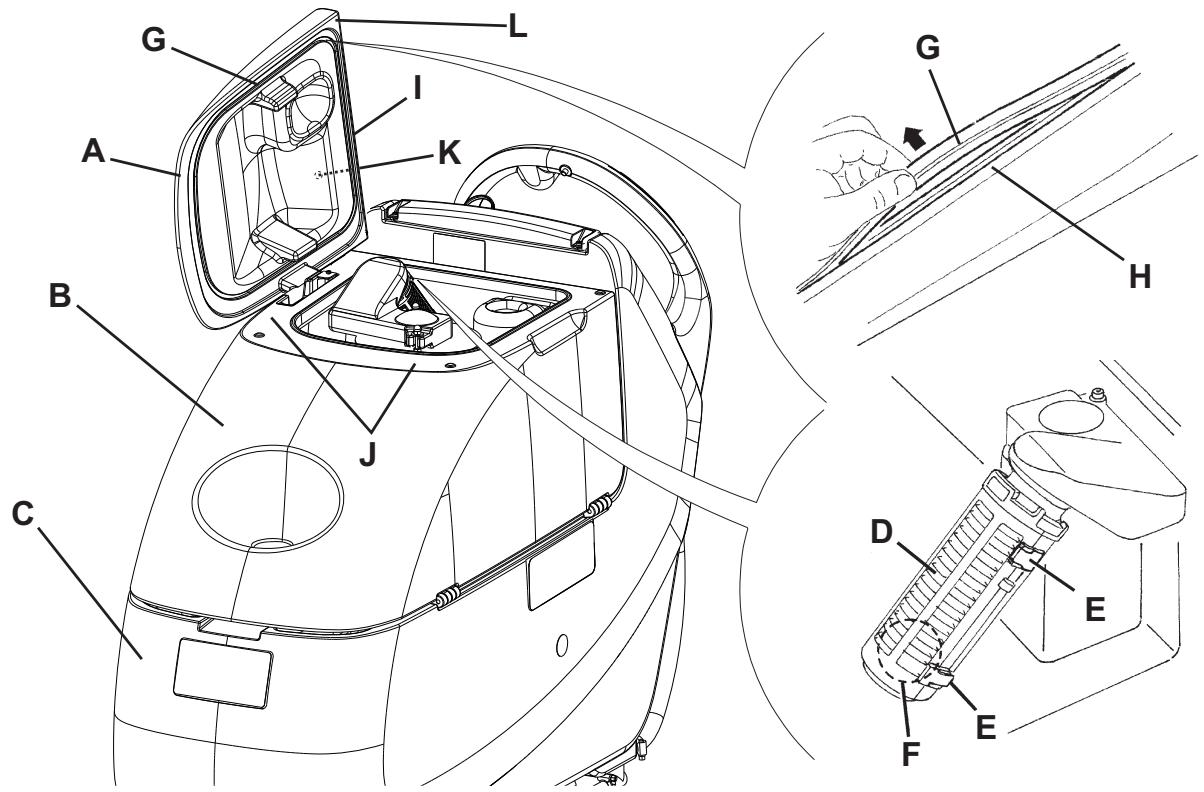

9097054000(2)2009-06 A BETRIEBSANLEITUNG DEUTSCH TANKS UND ANSAUGGITTER MIT SCHWIMMER REINIGEN UND DECKELDICHTUNG ÜBERPRÜFEN 1. 2. 3. 4. 5. 6.

Das Gerät in den Entsorgungsbereich schieben. Den Zündschlüssel (80) auf “0” stellen. Den Deckel (A, Abb. 6) in der Waschposition (L) bringen. Den Deckel (A), die Tanks (B und C) und das Ansauggitter mit automatischem Schwimmverschluss (D) mit klarem Wasser reinigen und waschen. Das Wasser aus den Tanks mit den Röhren (16 und 17) auslassen. Falls nötig, die Befestiger (E) lösen, das Gitter (D) öffnen und den Schwimmer (F) hervorholen, sorgfältig reinigen und wieder installieren. Die Unversehrtheit der Deckeldichtung (G) des Tanks prüfen. ANMERKUNG Mit der Dichtung (G) wird der für das Ansaugen des Schmutzwassers erforderliche Unterdruck im Tank aufgebaut.

Falls erforderlich, Dichtung (G) aus ihrem Sitz (H) herausnehmen und auswechseln. Beim Einbau der neuen Dichtung den Dichtungsstoß (I) wie auf der Abbildung in der Mitte der Hinterseite positionieren. Überprüfen, ob die gesamte Auflagefläche (J) der Dichtung (G) unversehrt ist und die Dichtigkeit gewährleistet. ANMERKUNG Das Loch (K), erlaubt den Luftausgleich in dem Zwischenraum des Deckels, und trägt zur Bildung des Saugdruckes in dem Tank bei.

Den Deckel (A) schließen.

DEUTSCH BETRIEBSANLEITUNG FILTER DES ANSAUGANLAGENMOTORS REINIGEN 1. 2. 3. 4. 5. 6.

Das Gerät auf ebenem Untergrund abstellen. Den Zündschlüssel (80) auf “0” stellen. Schmutzwassertank öffnen. Falls nötig, das Wasser aus dem Tank durch das Rohr ablassen,um den Filter zu überprüfen. Überprüfen, ob der Vorfilter sauber ist. Falls erforderlich, Vorfilter mit Wasser und Druckluft reinigen und wieder einbauen. Schritte 1, 2 und 3 in umgekehrter Reihenfolge durchführen.

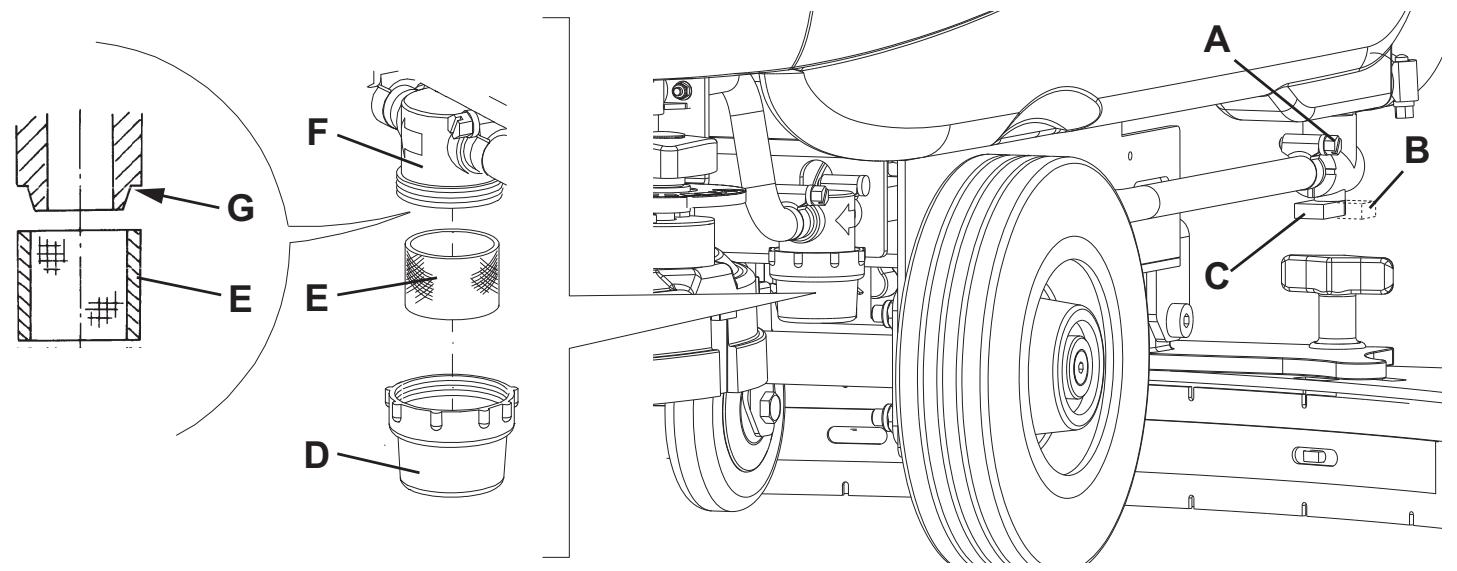

REINIGUNGSLÖSUNGS-/FRISCHWASSERFILTER REINIGEN 1. 2. 3. 4.

Das Gerät auf ebenem Untergrund abstellen. Den Zündschlüssel (80) auf “0” stellen. Das Reinigungslösungsventil (A, Abb. 7) schließen. Das Ventil befindet sich unter dem Gerät hinter dem linken Hinterrad. Das Ventil (A) ist geschlossen, wenn es sich gegenüber der Leitung in Stellung (B) befindet. In Stellung (C) ist es geöffnet. Durchsichtigen Deckel (D) abnehmen und Siebfilter (E) entfernen. Reinigen und in der Halterung (F) anbringen. ANMERKUNG Die kleine Filtergewebe (E) richtig in den Sitz (G) des Halters (F) stellen.

Den Hahn (A) öffnen.

SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

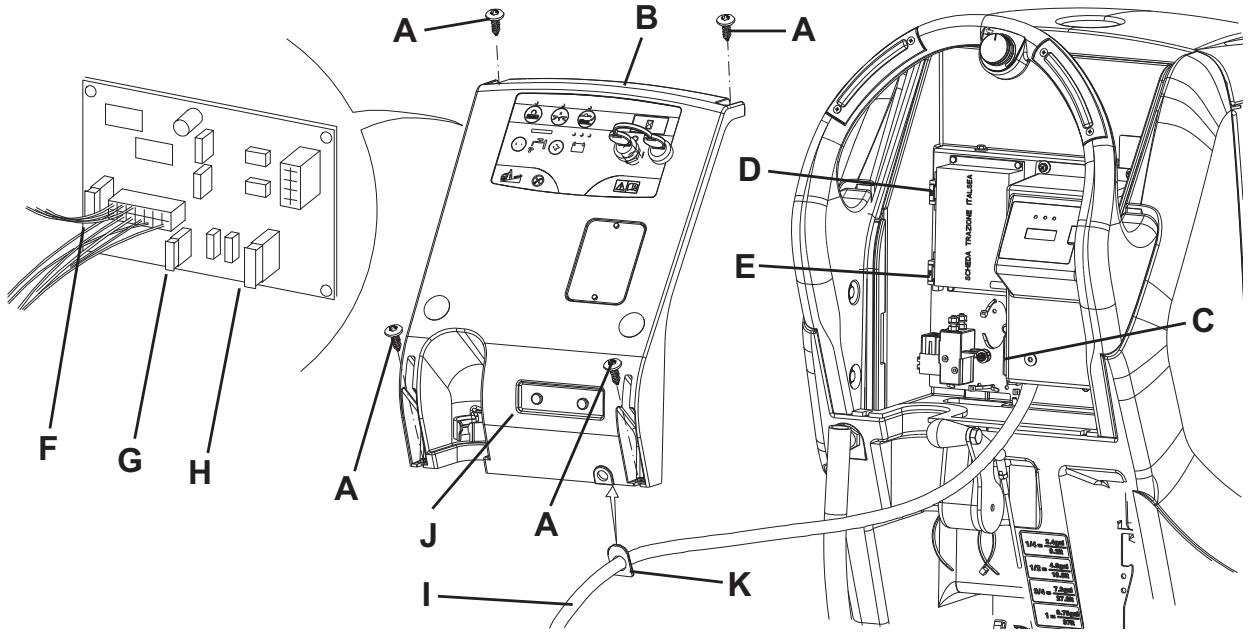

9097054000(2)2009-06 A BETRIEBSANLEITUNG DEUTSCH SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN 1. 2. 3. 4. 5.

Batteriestecker (12) trennen. Schmutzwasserablassrohr (16) verschieben. Falls erforderlich, das Kabel des Ladegeräts (I, Abb. 8) vom Halter (J) entfernen. Die Schrauben (A) entfernen und vorsichtig die Tafel (B) versetzen durch das kleine Gummi (K) von dem betreffenden Tafelsitz (B) zu entfernen. Folgende Sicherungen überprüfen/austauschen: C) Sicherung F1, Bürstenkopf: (40 A) D) Sicherung F2, Ansauganlage: (30 A) E) Sicherung F3, Antriebsanlage: (30 A) (*) F) Sicherung F4, Signalkreise: (3 A) G) Sicherung F5, Bürsten-/Padhalterfreigabe: (20 A) H) Sicherung F6, Pumpen: (3 A) (*)

Nur für SCRUBTEC 545BL, 553BL und BOOST 5

Die Punkte von 1 bis 4 in umgekehrte Reihenfolge ausführen.

B A A D E C F G H A J A K I P100110

REINIGUNGSMITTELTANK REINIGEN (Für Geräte mit Chemical Mixing System) Den Reinigungsmitteltank (45) wie folgt reinigen: 1. Das Gerät in den Entsorgungsbereich schieben. 2. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren. Deckel (22) schließen. 3. Den Tank (40) vorsichtig heben. 4. Den Deckel (46) ausschrauben und das Rohr (50) vom Tank (45) abschließen. 5. Den Tank entfernen. 6. Den Tank in der dafür bestimmten Entsorgungszone waschen und reinigen. 7. Den Tank (45) einbauen und das Rohr (50) anschließen. 8. Nach der Entleerung des Tanks des Reinigungsmittels kann eine Spülung der Anlage Chemical Mixing System erforderlich sein und damit die Anlage nur mit Frischwasser funktionieren zu lassen. ANMERKUNG Es wird empfohlen, die Anlage zu spülen, wenn das Chemical Mixing System stark verschmutzt/verkrustet ist, lange stillgelegt war oder das Gerät lange nicht gereinigt wurde.

9097054000(2)2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5

DEUTSCH BETRIEBSANLEITUNG FEHLERSUCHE Störung

Die Motoren funktionieren nicht: Es leuchtet keine Kontrollleuchte auf

Batteriestecker (12) nicht angeschlossen

Das Gerät bewegt sich nicht. (Nur für SCRUBTEC 545BL, 553BL und BOOST 5)

Zündschlüssel (80) in Stellung 0 drehen und Das Gerät wurde bei betätigten Schaltern (83) Startvorgang wiederholen, ohne die Schalter mit dem Zündschlüssel (80) gestartet (83) dabei zu betätigen

Die Kontrollleuchten (81) blinken gleichzeitig

Der Kopfmotor ist überlastet

Eine weniger harte Bürste, die für den zu reinigenden Boden geeignet ist, bzw. nicht mit eingeschaltetem Extra-Anpressdruck arbeiten

Die Bürste funktioniert nicht, die rote Kontrollleuchte (81c) ist an

Schmutzwassertank (21) voll

Schlauch (15) von der Sauglippe gelöst

Ansauggitter (36) verstopft oder Schwimmer geschlossen

Gitter reinigen bzw. Schwimmer überprüfen

Das Schmutzwasser wird nur ungenügend angesaugt

Es fließt zu wenig Reinigungslösung zur Bürste

Die Sauglippe verursacht Streifen

Sauglippe (25) schmutzig bzw. Sauglippe reinigen und überprüfen Sauglippengummis abgenutzt oder beschädigt Tankdeckel nicht richtig geschlossen bzw. Dichtung (31) abgenutzt

Deckel richtig schließen bzw. die Dichtung austauschen

Reinigungslösungs-/Frischwasserfilter (51) verschmutzt

Tank schmutzig (Ablassöffnung verstopft)

Tank des Chemical Mixing System (optional) verschmutzt/verkrustet

Mit Spülzyklus reinigen

Abfälle unter den Sauglippengummi

Sauglippengummis verschlissen, ausgebrochen oder eingerissen

Sauglippe nicht mit dem Sterngriff (27) eingestellt

ANMERKUNG Wurde das Gerät mit eingebautem optionalem Ladegerät gekauft, kann es mit ausgebauten Ladegerät nicht betrieben werden. Wenden Sie sich bei Störungen des Ladegeräts an einen autorisierten Kundendienst. Für weitere Informationen setzen Sie sich bitte mit einem Nilfisk-Alto-Kundendienst in Verbindung, bei dem die Service-Anleitung erhältlich ist.

VERSCHROTTUNG Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen. Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß Umweltschutzvorschriften gesondert zu entsorgen: – Batterien – Bürsten/Pads – Kunststoffleitungen und -teile – Elektrische und elektronische Teile (*) (*)

Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilfisk-AltoNiederlassung.
